Eurokód 1: Zatížení konstrukcí, objemové tíhy, vlastní tíha a užitná zatížení pozemních staveb

Transkript

1

2 Obsah: 1. Předmět dokumentace Podklady statické části projektu Předpisy, literatura Inženýrsko geologické poměry stavby Statické řešení nosné konstrukce Příprava stavby Koncepce konstrukčního řešení Základy Spodní stavba svislá Vrchní stavba svislá Vrchní stavba vodorovná Střecha Tuhost konstrukčního systému Rozdělení na dilatační celky Zatížení působící na konstrukci Vliv zemního prostředí Stavební jáma Použité materiály Podmínky pro realizaci stavby Výkopové práce Základové konstrukce Železobetonové konstrukce Montované stropní konstrukce Závěr Statický výpočet... 9

3 1. Předmět dokumentace Statická část projektu pro stavební povolení navrhuje a posuzuje nosné konstrukce pro novostavbu rekreačního objektu. Řešená parcela s budoucím objektem se nachází ve stávající chatové oblasti. Projekt navrhuje koncepci svislé nosné stěnové konstrukce budovy, navrhuje tvary a skladby vodorovných konstrukcí a základy objektu, stanovuje a navrhuje vyztužení betonových konstrukcí. Projekt obsahuje návrh základů a posouzení zdiva. V rámci projektu jsou stanovena stálá a užitná zatížení působící na rozhodující prvky nosných konstrukcí a jsou určeny dimenze celé konstrukce. V rozhodujících místech železobetonových konstrukcí je navrženo vyztužení. Projekt je zpracován ve stupni dokumentace pro stavební povolení, rámcové vyztužení konstrukčních částí jsou součástí dokumentace DSP pro účely zpracování projektu k realizaci stavby. Tento stupeň PD není přímo určen k provádění stavby. 2. Podklady statické části projektu 1 - dokumentace pro stavební povolení, část architektonická a stavební, Novostavba rekreační chaty, č. parc. 1281/5, k.ú. Blaženice, zpracovatel Ing. arch. Petr Fogl, červen technické podklady a projekční příručky společnosti Ytong 3. Předpisy, literatura ČSN EN 1990 ČSN EN ČSN EN ČSN EN ČSN EN ČSN EN Eurokód: Zásady navrhování konstrukcí Eurokód 1: Zatížení konstrukcí, objemové tíhy, vlastní tíha a užitná zatížení pozemních staveb Eurokód 1: Zatížení konstrukcí, obecná zatížení zatížení sněhem Eurokód 1: Zatížení konstrukcí, obecná zatížení zatížení větrem Eurokód 2: Navrhování betonových konstrukcí, obecná pravidla a pravidla pro pozemní stavby Eurokód 3: Navrhování ocelových konstrukcí, obecná pravidla a pravidla pro pozemní stavby

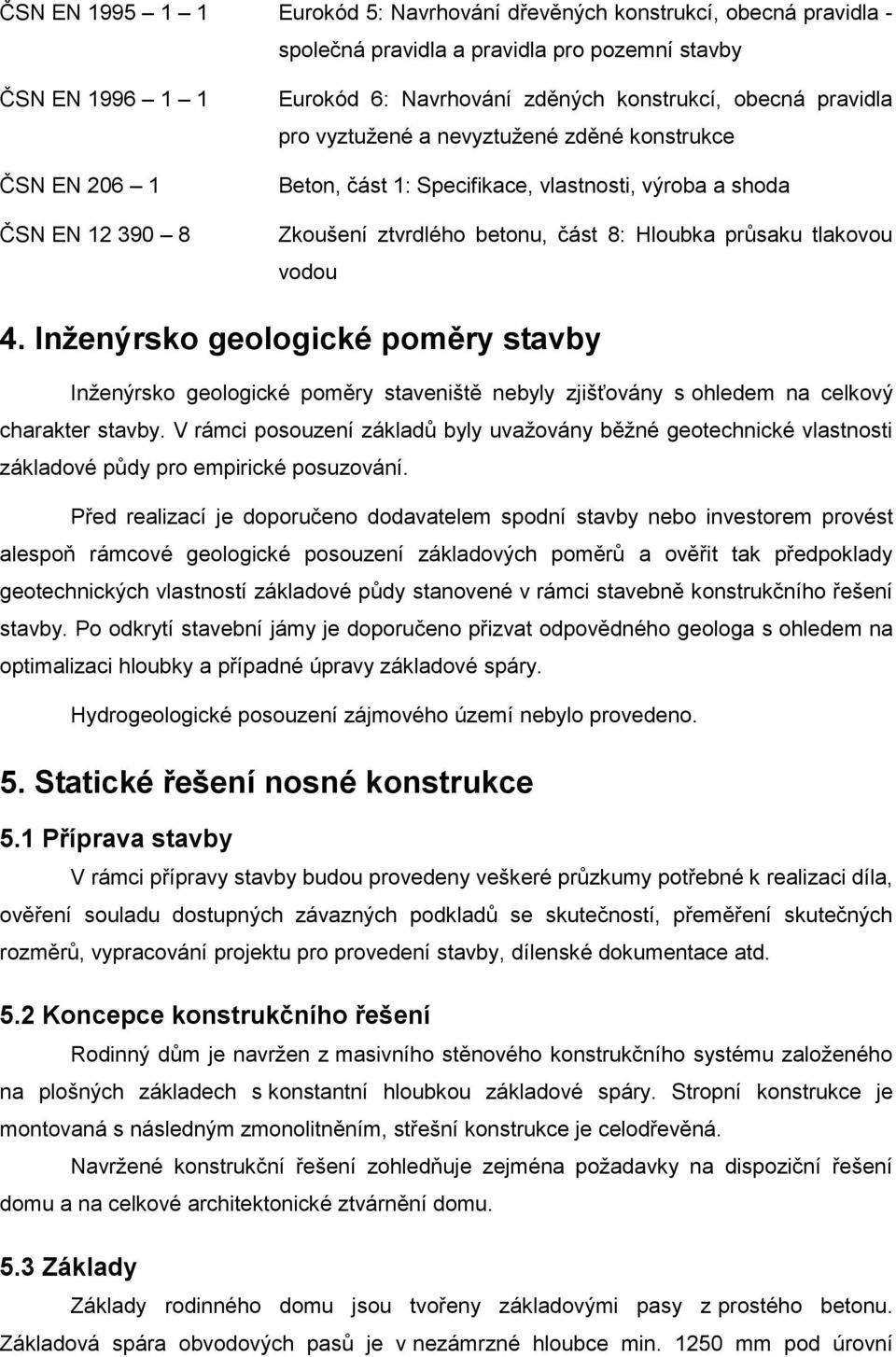

4 ČSN EN Eurokód 5: Navrhování dřevěných konstrukcí, obecná pravidla - společná pravidla a pravidla pro pozemní stavby ČSN EN ČSN EN ČSN EN Eurokód 6: Navrhování zděných konstrukcí, obecná pravidla pro vyztužené a nevyztužené zděné konstrukce Beton, část 1: Specifikace, vlastnosti, výroba a shoda Zkoušení ztvrdlého betonu, část 8: Hloubka průsaku tlakovou vodou 4. Inženýrsko geologické poměry stavby Inženýrsko geologické poměry staveniště nebyly zjišťovány s ohledem na celkový charakter stavby. V rámci posouzení základů byly uvažovány běžné geotechnické vlastnosti základové půdy pro empirické posuzování. Před realizací je doporučeno dodavatelem spodní stavby nebo investorem provést alespoň rámcové geologické posouzení základových poměrů a ověřit tak předpoklady geotechnických vlastností základové půdy stanovené v rámci stavebně konstrukčního řešení stavby. Po odkrytí stavební jámy je doporučeno přizvat odpovědného geologa s ohledem na optimalizaci hloubky a případné úpravy základové spáry. Hydrogeologické posouzení zájmového území nebylo provedeno. 5. Statické řešení nosné konstrukce 5.1 Příprava stavby V rámci přípravy stavby budou provedeny veškeré průzkumy potřebné k realizaci díla, ověření souladu dostupných závazných podkladů se skutečností, přeměření skutečných rozměrů, vypracování projektu pro provedení stavby, dílenské dokumentace atd. 5.2 Koncepce konstrukčního řešení Rodinný dům je navržen z masivního stěnového konstrukčního systému založeného na plošných základech s konstantní hloubkou základové spáry. Stropní konstrukce je montovaná s následným zmonolitněním, střešní konstrukce je celodřevěná. Navržené konstrukční řešení zohledňuje zejména požadavky na dispoziční řešení domu a na celkové architektonické ztvárnění domu. 5.3 Základy Základy rodinného domu jsou tvořeny základovými pasy z prostého betonu. Základová spára obvodových pasů je v nezámrzné hloubce min mm pod úrovní

5 upraveného terénu. Schéma, tvar a materiál základových konstrukcí je obsažen ve výkresech architektonicko stavební části této části dokumentace. Vrchní líc základových pasů bude proveden do úrovně 100 mm pod vrchní líc podkladního betonu, tak, aby betonová podkladní deska tl. 100 mm s výztuží z ocelové sítě je zcela překryla. Posouzení poměrů pro založení není provedeno vzhledem k tomu, že nebyl zpracován podrobný geologický průzkum staveniště. Základy budou posouzeny na předpokládanou hodnotu tabulkové únosnosti základové půdy, viz statický výpočet stavebně konstrukční části této projektové dokumentace. 5.4 Spodní stavba svislá Pro vyzdívané betonové stěny suterénu bude vybrán jednotný systém, ze kterého budou vybírány konkrétní výrobky pro jednotlivé zděné konstrukce a jejich doplňky. Budou li výrobky vybrány z více systémů, je nutno dbát na jejich kompatibilitu. Do zdícího systému patří bloky pro obvodové nosné zdivo, překlady v nosných zdech a veškeré doplňkové tvarovky, např. pro vyzdívání ostění atd. Veškeré drážkování bude provedeno dle technických požadavků výrobce cihel a bude zásadně prováděno drážkovačkami, nikoliv bouráním. Veškeré zděné konstrukce musí být provedeny dle technických požadavků pro realizaci vybraného výrobce zdícího systému. Základové zdivo na pasech bude provedeno z dutých tvarovek vylívaných betonovou směsí, např. systém BS Klatovy. Tloušťka stěn je navržena 300 mm, vyztužení bude provedeno dle konstrukčních zásad výrobce zdícího systému. Provázání zdiva z různých materiálů nebo s různými požadavky na statickou funkci bude provedeno pomocí nerezových kotev do ložných spár zdiva. Provázání se železobetonovými konstrukcemi je možno prostřednictvím různých typů kotev (chemické kotvy, hmoždinky, apod.). Kvalita a rovinnost vnějšího povrchu obvodového zdiva musí umožňovat lepení tepelné izolace zateplovacího fasádního systému. 5.5 Vrchní stavba svislá Pro vyzdívané stěny jednotlivých podlaží bude vybrán jednotný systém, ze kterého budou vybírány konkrétní výrobky pro jednotlivé zděné konstrukce a jejich doplňky. Budou li výrobky vybrány z více systémů, je nutno dbát na jejich kompatibilitu. Do zdícího systému patří bloky pro obvodové nosné i nenosné zdivo, pro vnitřní nosné zdivo, pro příčky, překlady

6 v nosných zdech, překlady v příčkách a veškeré doplňkové tvarovky pro vyzdívání ostění atd. Veškeré drážkování bude provedeno dle technických požadavků výrobce cihel a bude zásadně prováděno drážkovačkami, nikoliv bouráním. Veškeré zděné konstrukce musí být provedeny dle technických požadavků pro realizaci vybraného výrobce cihelného systému. V návrhu je užit sortiment kompletního zdícího systému Ytong. Obvodové nosné stěny budou vyzděny z tepelně izolačních bloků, tloušťka zdiva 450 mm, pevnost cihel P2, vyzděných na spojovací lepidlo. Maximální objemová hmotnost hotového zdiva je 350 kg/m 3. Předpokládá se, že obvodová konstrukce je jednovrstvá, tj. bez dodatečné aplikace zateplovacího systému. Provázání zdiva z různých materiálů nebo s různými požadavky na statickou funkci bude provedeno pomocí nerezových kotev do ložných spár zdiva. Provázání se železobetonovými konstrukcemi je možno provést pomocí různých typů kotev (chemické kotvy, hmoždinky, apod.). Kvalita a rovinnost vnějšího povrchu obvodového zdiva musí umožňovat provedení finálních povrchů. Nad všemi otvory jsou použity monolitické železobetonové překlady, které jsou součástí stropních konstrukcí, resp. pozedního věnce. V rámci statického výpočtu jsou definovány lokality, kde obvodová stěna plní pouze výplňovou funkci. Tyto části obvodových stěn musí být vyzděny až po provedení stropních konstrukcí s tím, že pozední věnec je navržen formou překladu. Styk stěny s překladem musí umožňovat dilataci, zatížení z překladu se nesmí přenášet do výplňového zdiva. 5.6 Vrchní stavba vodorovná Stropní konstrukce rodinného domu jsou navrženy montované s následným zmonolitněním betonovou směsí. Pro stropy je použit kompletní systém Ytong Ekonom, v tloušťce 200 mm, bez nabetonávky. Konstrukce sestává z typových poloprefabrikovaných nosníků doplněných o pórobetonové vložky. Nosníky jsou vetknuté do monolitických pozedních věnců. Dle požadavků výrobce je v rámci každé páté vložky provedeno výztužné příčné žebro. S ohledem na statický systém je v rámci statického výpočtu navrženo adekvátní doplnění betonářské výztuže. Po kompletaci je provedeno zmonolitnění betonovou směsí.

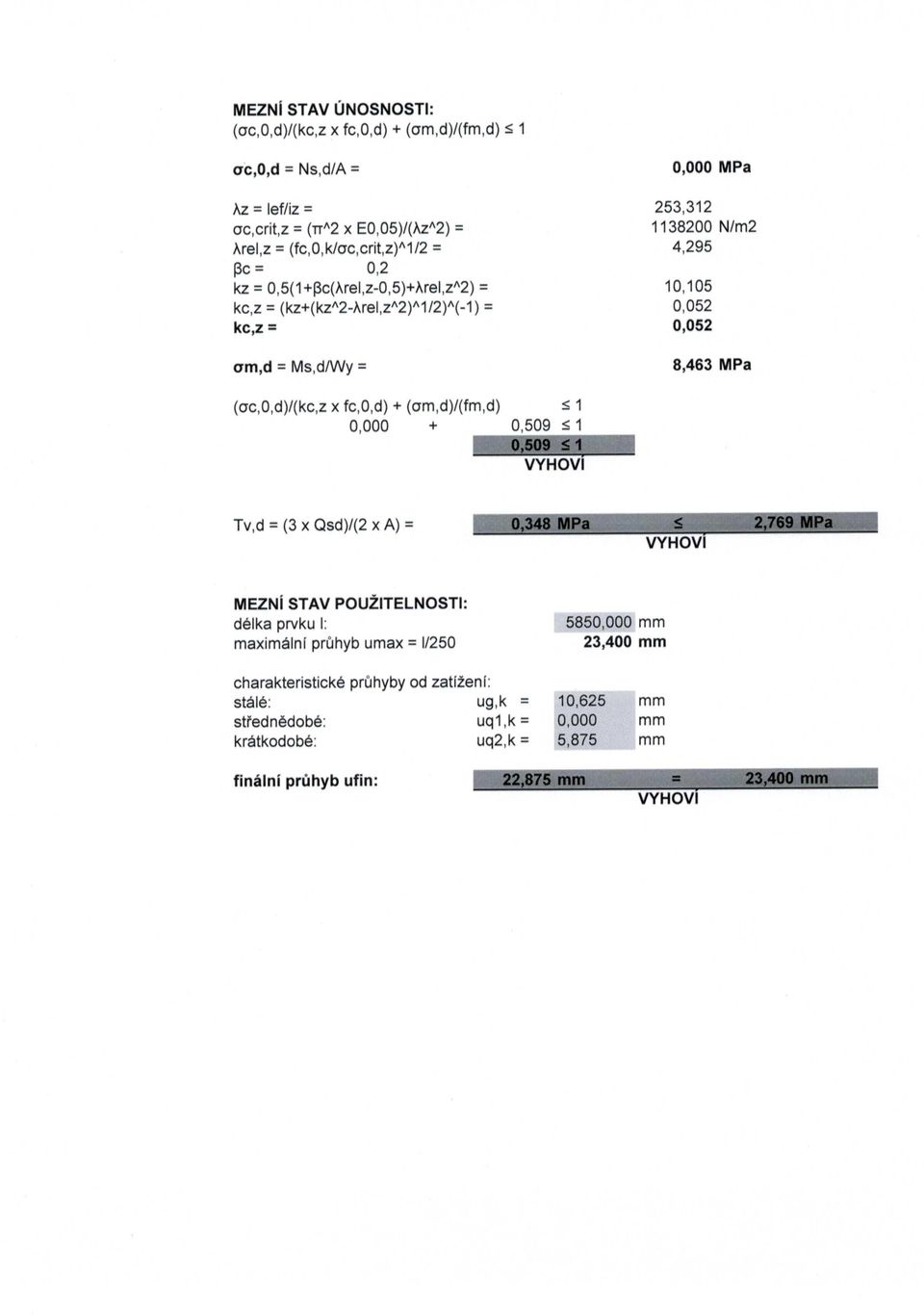

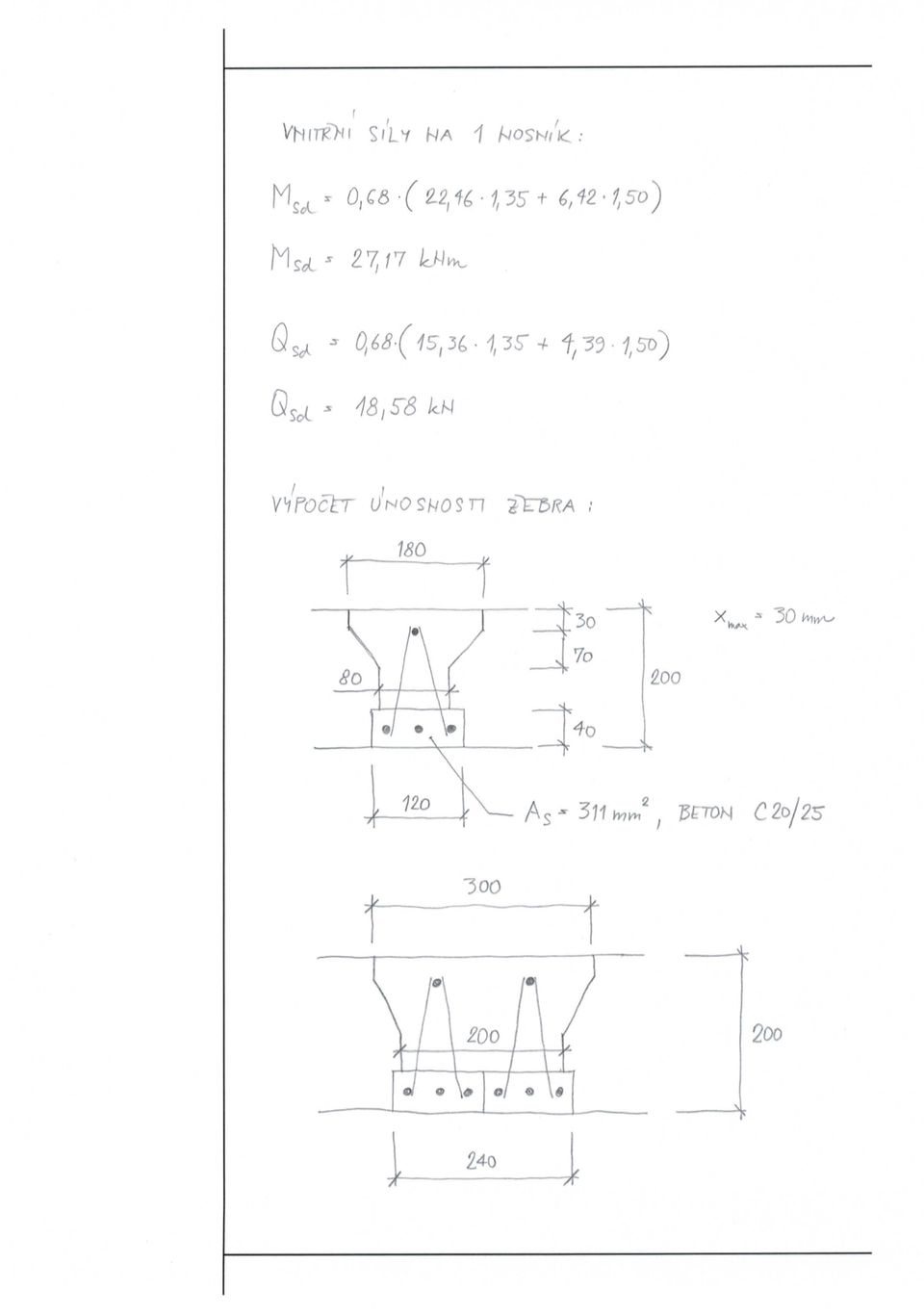

7 Stropní konstrukce bude provedena v souladu s technickými požadavky výrobce na provádění. V místech zvýšeného zatížení je navrženo více nosníků, bez mezilehlých výplňových vložek, viz statický výpočet. V místě schodiště je navržena výměna v souladu s technickými detaily firmy Ytong, posouzení je součástí statického výpočtu. Před realizací stavby je doporučeno využít služby společnosti Ytong a v rámci dodávky stropní konstrukce nechat zpracovat podrobnou dokumentaci skladby pro realizaci. Současně je doporučeno provádění podle zásad a základních požadavků stanovených v rámci této projektové dokumentace. V rámci návrhu stropů jsou použita následující opatření, oproti standardnímu řešení typových prvků stavebnice Ytong: nosníky jsou vetknuté do tuhých pozedních věnců, v místě uložení je navržena horní výztuž z příložek; v místech výměn či zvýšeného namáhání (pod podélnými příčkami či obvodovými stěnami) je navržena soustředěná dvojice, trojice či čtveřice typových nosníků, které jsou vzájemně spřaženy; v prostoru schodiště je navrženo přerušení nosníků formou výměny, která je řešena na základě typového uspořádání doporučené firmou Ytong. 5.7 Střecha Střešní konstrukce je celodřevěná a sestává z horizontálně, vzájemně paralelně kladených stropnic z fošen, které jsou kotvené do železobetonového pozedního věnce prostřednictvím ocelových přípravků. Zavětrování, záklop a zamezení klopení je zajištěno OSB deskami. 5.8 Tuhost konstrukčního systému Tuhost konstrukčního systému zajišťuje obousměrný stěnový konstrukční systém, systém pozedních věnců a tuhé stropní tabule. 5.9 Rozdělení na dilatační celky Objekt rodinného domu tvoří jeden dilatační celek. Velikost dilatačního celku je x mm Zatížení působící na konstrukci Konstrukce bude vystavena působení zatížení stálých (vlastní tíha, konstrukce podlah, příček a opláštění objektu) a zatížení užitných, které mají tyto charakteristické hodnoty nebo hodnoty dle ČSN EN:

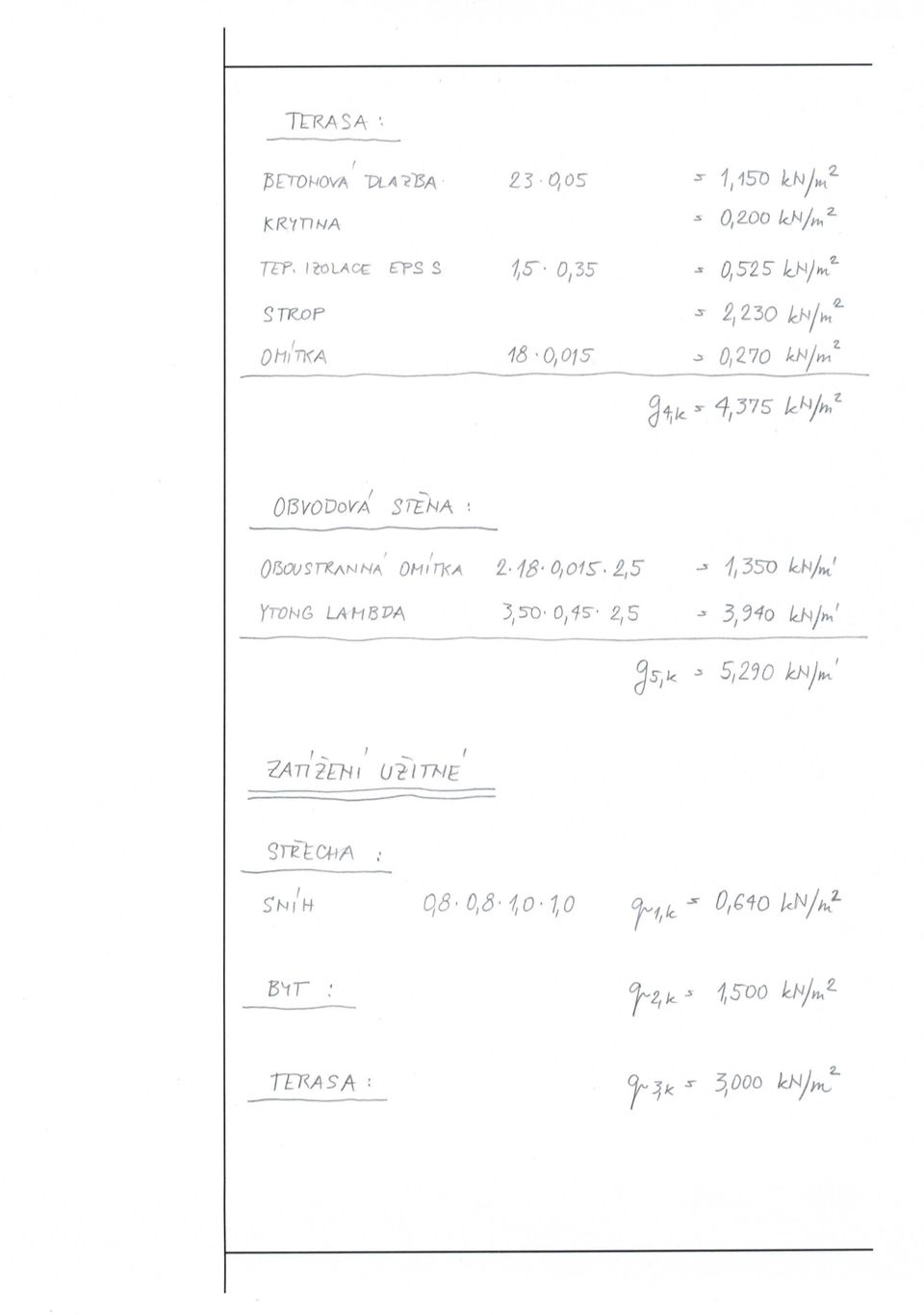

8 - bytové prostory 1,50 kn.m -2 - terasy 3,00 kn.m -2 Na konstrukci dále působí klimatická zatížení: - zatížení větrem je v oblasti IV a má základní tlak 0,55 kn.m -2 - zatížení sněhem je v oblasti I a má základní tíhu 0,80 kn.m Vliv zemního prostředí Dle dostupných podkladů zřejmě nebude podzemní voda ovlivňovat základovou spáru. Vliv zemního prostředí na konstrukce ale nesmí být v žádném případě zanedbán, případně bude řešena v rámci realizace stavby ochrana základové spáry. Před realizací stavby je doporučeno prověřit stav hladiny podzemní vody, propustnost terénu a případný návrh adekvátních opatření (odvodnění stavební jámy, drenážní systém, apod.). 7. Stavební jáma Stavební jáma bude provedena otevřeným výkopem ze stávajícího terénu na úroveň základové spáry. Výkop bude mít svislé stěny, případně bude provedena jáma svahovaná s ohledem na geotechnické vlastnosti základové půdy a doporučení odpovědného geologa. Svahování stavební jámy bude provedeno adekvátně ke skutečným geotechnickým vlastnostem základové půdy. Případné pažení stavební jámy bude navrženo dodavatelem základových konstrukcí, pažení bude navrženo s ohledem na geotechnické vlastnosti půdy v zájmovém území. Po provedení výkopu bude základová spára převzata statikem a odpovědným geologem zápisem do stavebního deníku. 8. Použité materiály Betonové konstrukce spodní stavba, základy Beton C 25/30 XC2 D max 22 S3 Betonové konstrukce vrchní stavba Beton C 20/25 D max 22 S3 výztuž, betonářská ocel B 500 B Zděné konstrukce betonové zdivo Betonové duté tvarovky BS Klatovy, tl. 300 mm

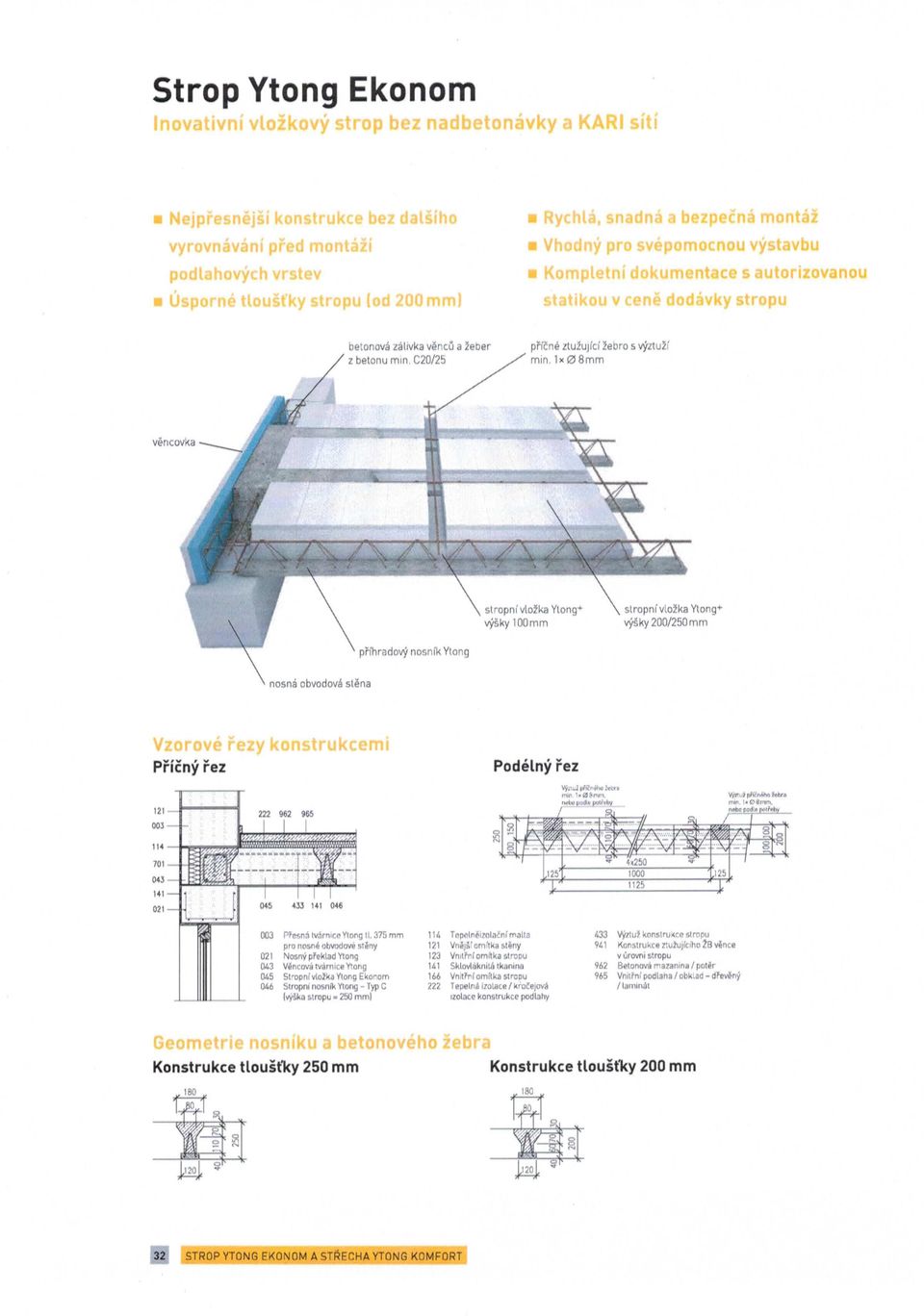

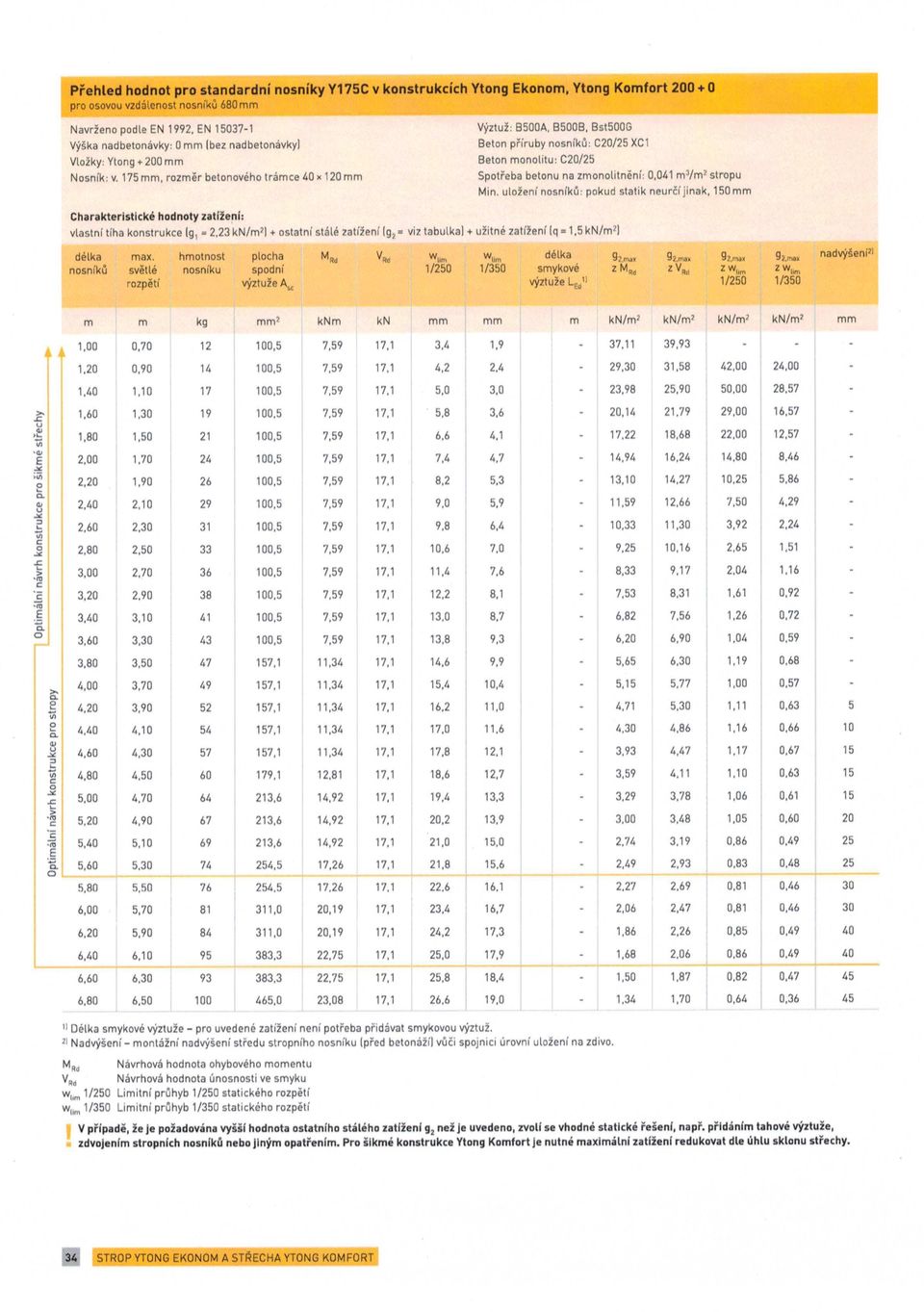

9 Vyplněno betonem C 20/25 D max 22 S3 výztuž, betonářská ocel R Zděné konstrukce pórobetonové zdivo Sortiment kompletního zdícího systému Ytong Přesné tvárnice Lambda plus, pevnostní třída P2, objemová hmotnost 350 kg/m 3, spojovací materiál dle požadavků výrobce systému, charakteristická pevnost zdiva f k = 1,74 MPa Stropní konstrukce skládaný strop Sortiment kompletního zdícího systému Ytong Strop Ytong Ekonom, tloušťka mm, nosníky Y175C, zálivka betonem C 20/25, přídavná výztuž B 500 B Ocelové konstrukce Ocel S 235 Dřevěné konstrukce Rostlé dřevo, KVH, C Podmínky pro realizaci stavby 9.1 Výkopové práce Po vytěžení stavební jámy na základovou spáru bude přizván geolog a statik za účelem ověření a optimalizace předpokladu průběhu podloží a návrhu základových a sanačních konstrukcí. Základová spára bude převzata geologem zápisem do stavebního deníku. 9.2 Základové konstrukce Podmínky a zásady provádění základových konstrukcí jsou definovány v technické zprávě a výkresové dokumentaci AS části PD. Základové konstrukce budou prováděny v souladu s předpoklady geotechnických vlastností základové půdy, a v koordinaci s částmi dokumentace jednotlivých profesí a architektonicko stavebního řešení. 9.3 Železobetonové konstrukce Bednění železobetonových prvků bude provedeno ze systémového bednění s rektifikovatelnými stojkami. Provizorně podepřeny budou prefabrikované překlady

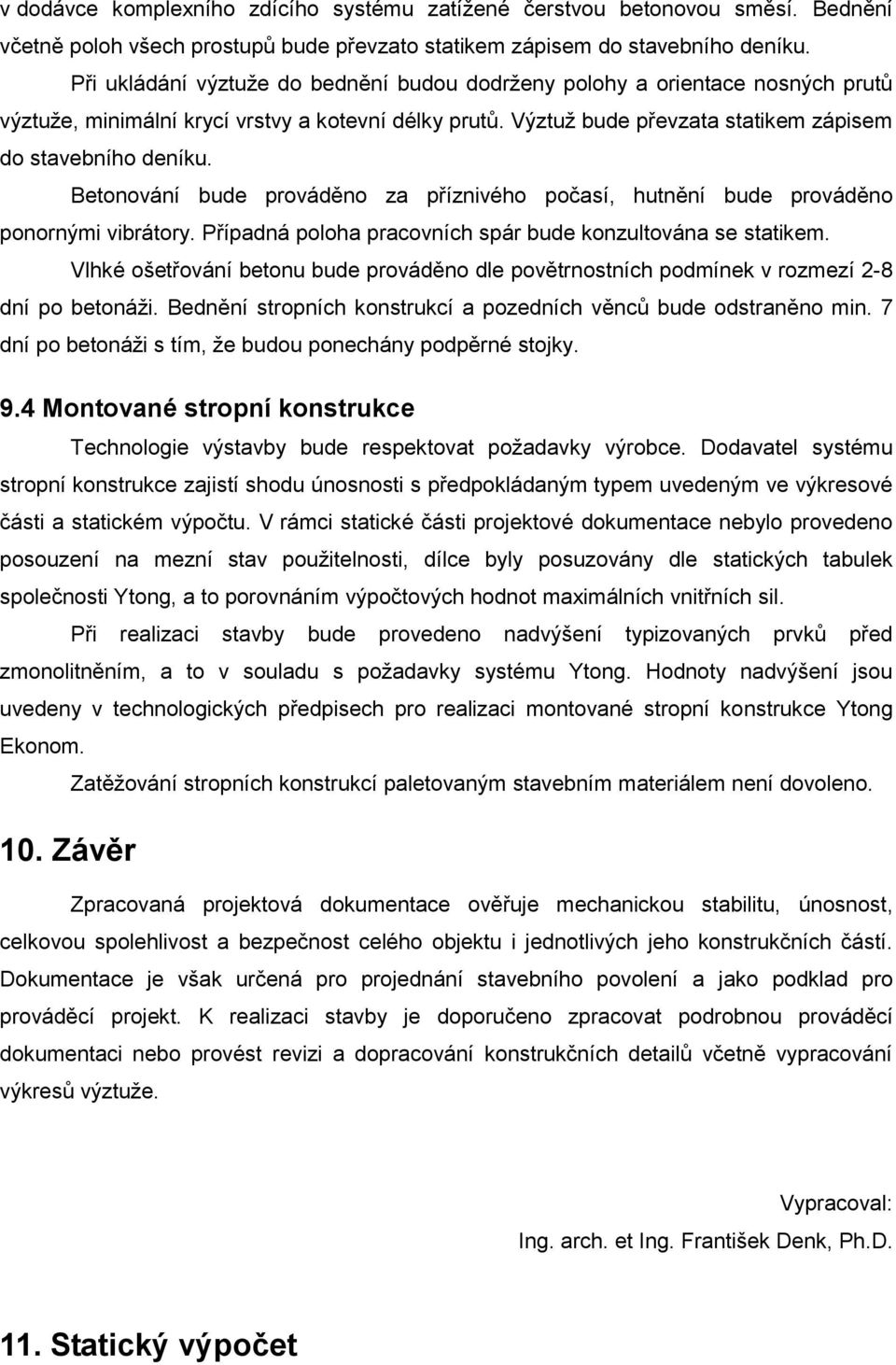

10 v dodávce komplexního zdícího systému zatížené čerstvou betonovou směsí. Bednění včetně poloh všech prostupů bude převzato statikem zápisem do stavebního deníku. Při ukládání výztuže do bednění budou dodrženy polohy a orientace nosných prutů výztuže, minimální krycí vrstvy a kotevní délky prutů. Výztuž bude převzata statikem zápisem do stavebního deníku. Betonování bude prováděno za příznivého počasí, hutnění bude prováděno ponornými vibrátory. Případná poloha pracovních spár bude konzultována se statikem. Vlhké ošetřování betonu bude prováděno dle povětrnostních podmínek v rozmezí 2-8 dní po betonáži. Bednění stropních konstrukcí a pozedních věnců bude odstraněno min. 7 dní po betonáži s tím, že budou ponechány podpěrné stojky. 9.4 Montované stropní konstrukce Technologie výstavby bude respektovat požadavky výrobce. Dodavatel systému stropní konstrukce zajistí shodu únosnosti s předpokládaným typem uvedeným ve výkresové části a statickém výpočtu. V rámci statické části projektové dokumentace nebylo provedeno posouzení na mezní stav použitelnosti, dílce byly posuzovány dle statických tabulek společnosti Ytong, a to porovnáním výpočtových hodnot maximálních vnitřních sil. Při realizaci stavby bude provedeno nadvýšení typizovaných prvků před zmonolitněním, a to v souladu s požadavky systému Ytong. Hodnoty nadvýšení jsou uvedeny v technologických předpisech pro realizaci montované stropní konstrukce Ytong Ekonom. Zatěžování stropních konstrukcí paletovaným stavebním materiálem není dovoleno. 10. Závěr Zpracovaná projektová dokumentace ověřuje mechanickou stabilitu, únosnost, celkovou spolehlivost a bezpečnost celého objektu i jednotlivých jeho konstrukčních částí. Dokumentace je však určená pro projednání stavebního povolení a jako podklad pro prováděcí projekt. K realizaci stavby je doporučeno zpracovat podrobnou prováděcí dokumentaci nebo provést revizi a dopracování konstrukčních detailů včetně vypracování výkresů výztuže. Vypracoval: Ing. arch. et Ing. František Denk, Ph.D. 11. Statický výpočet
