1

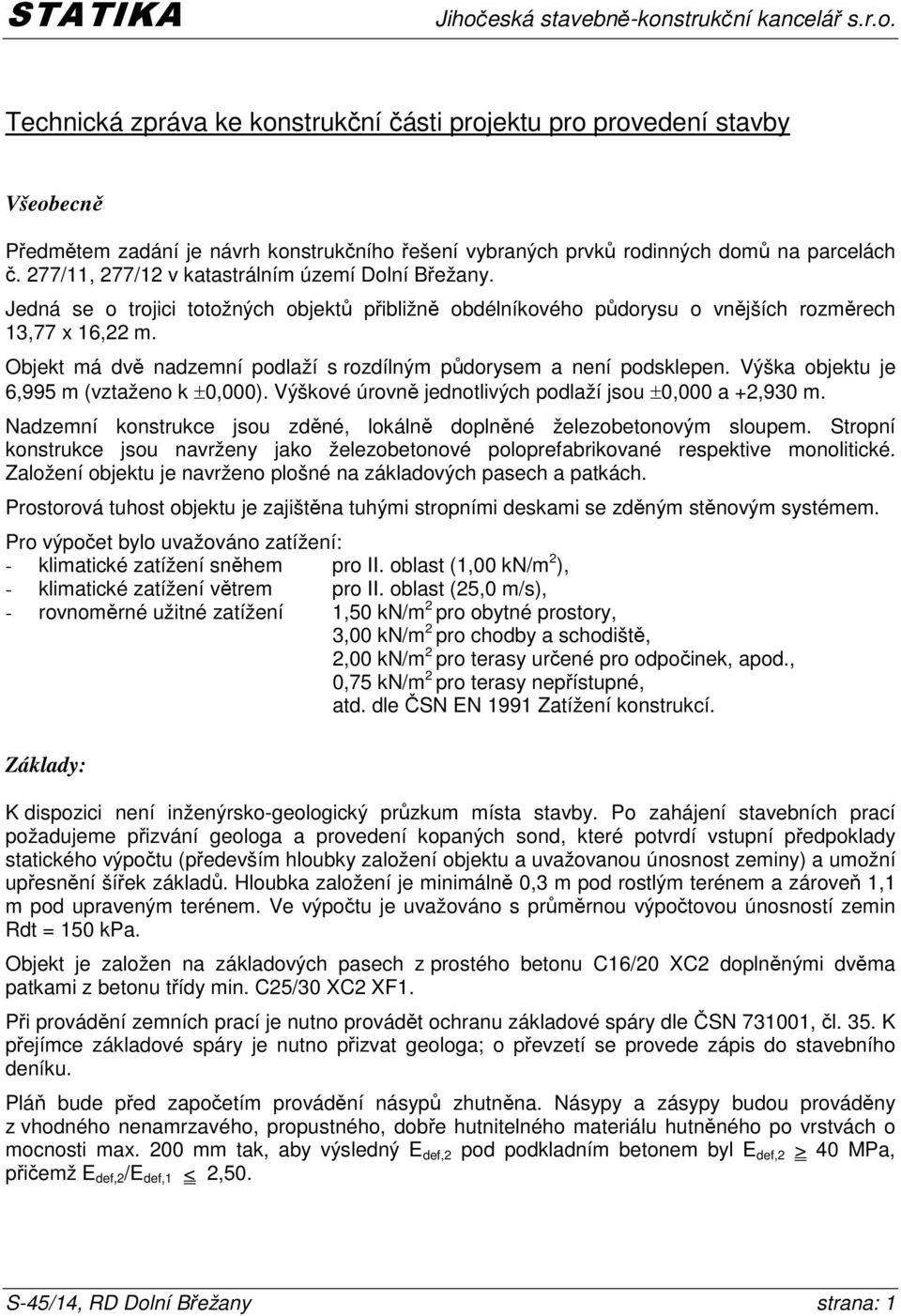

2 Technická zpráva ke konstrukční části projektu pro provedení stavby Všeobecně Předmětem zadání je návrh konstrukčního řešení vybraných prvků rodinných domů na parcelách č. 277/11, 277/12 v katastrálním území Dolní Břežany. Jedná se o trojici totožných objektů přibližně obdélníkového půdorysu o vnějších rozměrech 13,77 x 16,22 m. Objekt má dvě nadzemní podlaží s rozdílným půdorysem a není podsklepen. Výška objektu je 6,995 m (vztaženo k ±0,000). Výškové úrovně jednotlivých podlaží jsou ±0,000 a +2,930 m. Nadzemní konstrukce jsou zděné, lokálně doplněné železobetonovým sloupem. Stropní konstrukce jsou navrženy jako železobetonové poloprefabrikované respektive monolitické. Založení objektu je navrženo plošné na základových pasech a patkách. Prostorová tuhost objektu je zajištěna tuhými stropními deskami se zděným stěnovým systémem. Pro výpočet bylo uvažováno zatížení: - klimatické zatížení sněhem pro II. oblast (1,00 kn/m 2 ), - klimatické zatížení větrem pro II. oblast (25,0 m/s), - rovnoměrné užitné zatížení 1,50 kn/m 2 pro obytné prostory, 3,00 kn/m 2 pro chodby a schodiště, 2,00 kn/m 2 pro terasy určené pro odpočinek, apod., 0,75 kn/m 2 pro terasy nepřístupné, atd. dle ČSN EN 1991 Zatížení konstrukcí. Základy: K dispozici není inženýrsko-geologický průzkum místa stavby. Po zahájení stavebních prací požadujeme přizvání geologa a provedení kopaných sond, které potvrdí vstupní předpoklady statického výpočtu (především hloubky založení objektu a uvažovanou únosnost zeminy) a umožní upřesnění šířek základů. Hloubka založení je minimálně 0,3 m pod rostlým terénem a zároveň 1,1 m pod upraveným terénem. Ve výpočtu je uvažováno s průměrnou výpočtovou únosností zemin Rdt = 150 kpa. Objekt je založen na základových pasech z prostého betonu C16/20 XC2 doplněnými dvěma patkami z betonu třídy min. C25/30 XC2 XF1. Při provádění zemních prací je nutno provádět ochranu základové spáry dle ČSN , čl. 35. K přejímce základové spáry je nutno přizvat geologa; o převzetí se provede zápis do stavebního deníku. Pláň bude před započetím provádění násypů zhutněna. Násypy a zásypy budou prováděny z vhodného nenamrzavého, propustného, dobře hutnitelného materiálu hutněného po vrstvách o mocnosti max. 200 mm tak, aby výsledný E def,2 pod podkladním betonem byl E def,2 > 40 MPa, přičemž E def,2 /E def,1 < 2,50. S-45/14, RD Dolní Břežany strana: 1

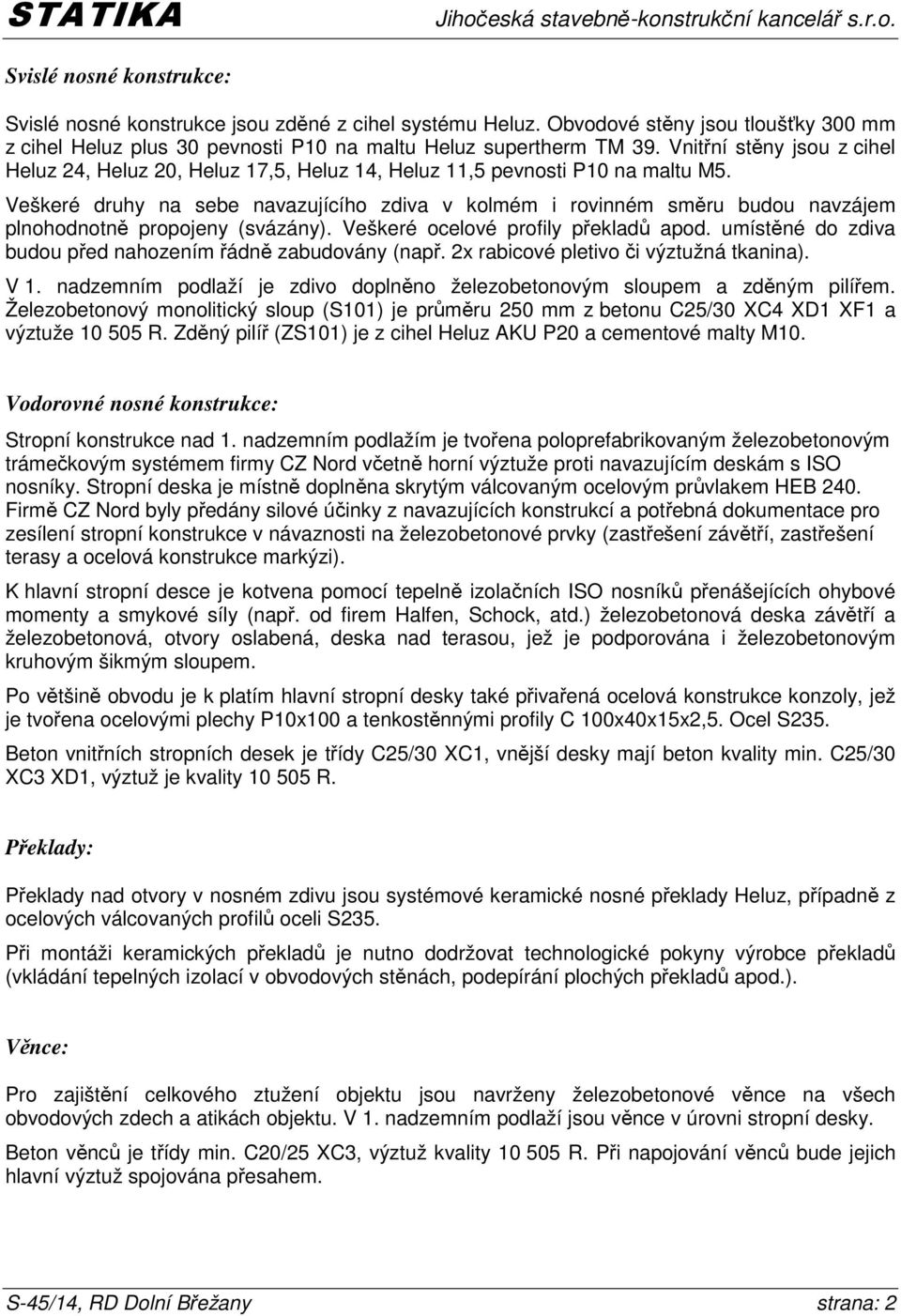

3 Svislé nosné konstrukce: Svislé nosné konstrukce jsou zděné z cihel systému Heluz. Obvodové stěny jsou tloušťky 300 mm z cihel Heluz plus 30 pevnosti P10 na maltu Heluz supertherm TM 39. Vnitřní stěny jsou z cihel Heluz 24, Heluz 20, Heluz 17,5, Heluz 14, Heluz 11,5 pevnosti P10 na maltu M5. Veškeré druhy na sebe navazujícího zdiva v kolmém i rovinném směru budou navzájem plnohodnotně propojeny (svázány). Veškeré ocelové profily překladů apod. umístěné do zdiva budou před nahozením řádně zabudovány (např. 2x rabicové pletivo či výztužná tkanina). V 1. nadzemním podlaží je zdivo doplněno železobetonovým sloupem a zděným pilířem. Železobetonový monolitický sloup (S101) je průměru 250 mm z betonu C25/30 XC4 XD1 XF1 a výztuže R. Zděný pilíř (ZS101) je z cihel Heluz AKU P20 a cementové malty M10. Vodorovné nosné konstrukce: Stropní konstrukce nad 1. nadzemním podlažím je tvořena poloprefabrikovaným železobetonovým trámečkovým systémem firmy CZ Nord včetně horní výztuže proti navazujícím deskám s ISO nosníky. Stropní deska je místně doplněna skrytým válcovaným ocelovým průvlakem HEB 240. Firmě CZ Nord byly předány silové účinky z navazujících konstrukcí a potřebná dokumentace pro zesílení stropní konstrukce v návaznosti na železobetonové prvky (zastřešení závětří, zastřešení terasy a ocelová konstrukce markýzi). K hlavní stropní desce je kotvena pomocí tepelně izolačních ISO nosníků přenášejících ohybové momenty a smykové síly (např. od firem Halfen, Schock, atd.) železobetonová deska závětří a železobetonová, otvory oslabená, deska nad terasou, jež je podporována i železobetonovým kruhovým šikmým sloupem. Po většině obvodu je k platím hlavní stropní desky také přivařená ocelová konstrukce konzoly, jež je tvořena ocelovými plechy P10x100 a tenkostěnnými profily C 100x40x15x2,5. Ocel S235. Beton vnitřních stropních desek je třídy C25/30 XC1, vnější desky mají beton kvality min. C25/30 XC3 XD1, výztuž je kvality R. Překlady: Překlady nad otvory v nosném zdivu jsou systémové keramické nosné překlady Heluz, případně z ocelových válcovaných profilů oceli S235. Při montáži keramických překladů je nutno dodržovat technologické pokyny výrobce překladů (vkládání tepelných izolací v obvodových stěnách, podepírání plochých překladů apod.). Věnce: Pro zajištění celkového ztužení objektu jsou navrženy železobetonové věnce na všech obvodových zdech a atikách objektu. V 1. nadzemním podlaží jsou věnce v úrovni stropní desky. Beton věnců je třídy min. C20/25 XC3, výztuž kvality R. Při napojování věnců bude jejich hlavní výztuž spojována přesahem. S-45/14, RD Dolní Břežany strana: 2

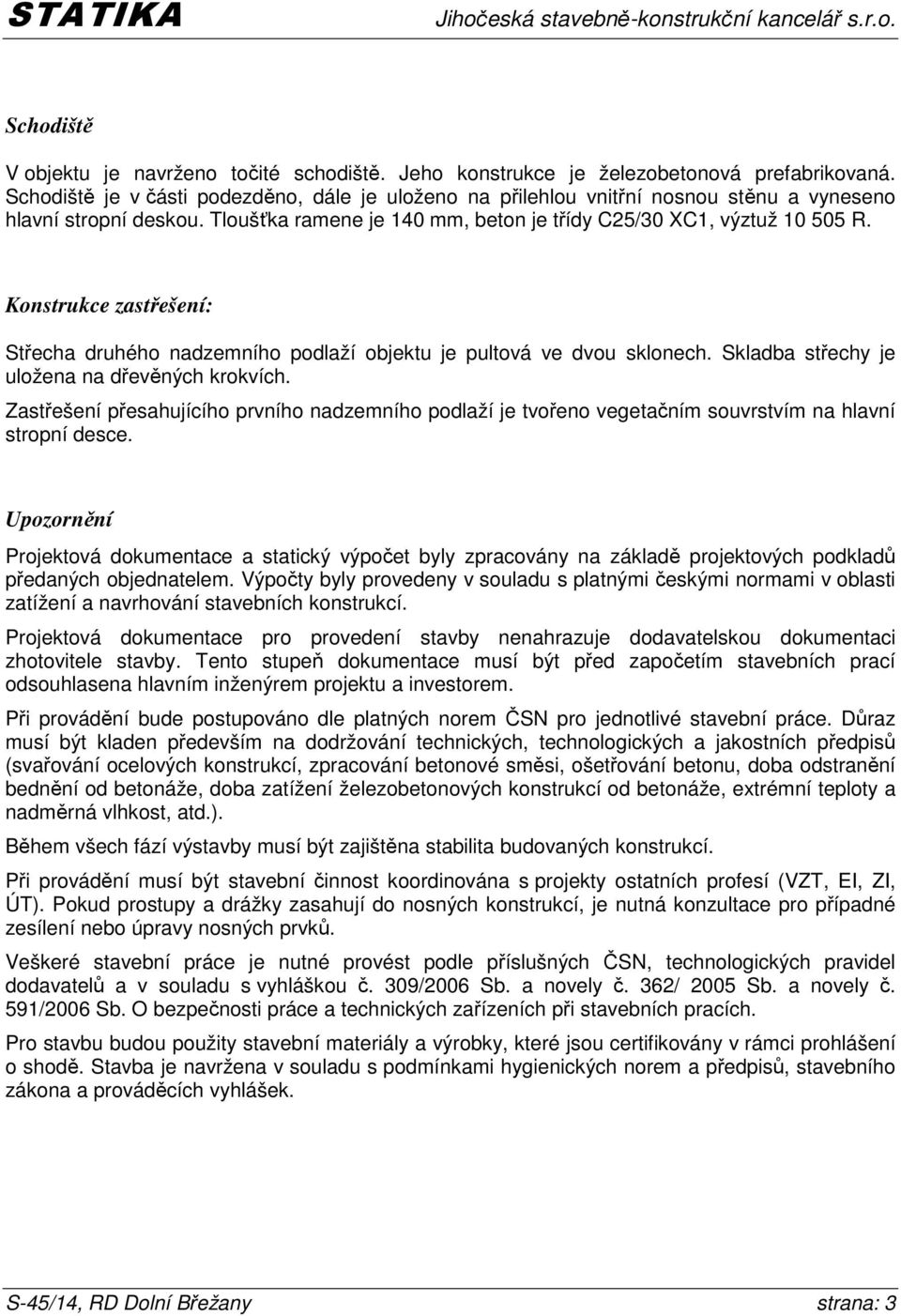

4 Schodiště V objektu je navrženo točité schodiště. Jeho konstrukce je železobetonová prefabrikovaná. Schodiště je v části podezděno, dále je uloženo na přilehlou vnitřní nosnou stěnu a vyneseno hlavní stropní deskou. Tloušťka ramene je 140 mm, beton je třídy C25/30 XC1, výztuž R. Konstrukce zastřešení: Střecha druhého nadzemního podlaží objektu je pultová ve dvou sklonech. Skladba střechy je uložena na dřevěných krokvích. Zastřešení přesahujícího prvního nadzemního podlaží je tvořeno vegetačním souvrstvím na hlavní stropní desce. Upozornění Projektová dokumentace a statický výpočet byly zpracovány na základě projektových podkladů předaných objednatelem. Výpočty byly provedeny v souladu s platnými českými normami v oblasti zatížení a navrhování stavebních konstrukcí. Projektová dokumentace pro provedení stavby nenahrazuje dodavatelskou dokumentaci zhotovitele stavby. Tento stupeň dokumentace musí být před započetím stavebních prací odsouhlasena hlavním inženýrem projektu a investorem. Při provádění bude postupováno dle platných norem ČSN pro jednotlivé stavební práce. Důraz musí být kladen především na dodržování technických, technologických a jakostních předpisů (svařování ocelových konstrukcí, zpracování betonové směsi, ošetřování betonu, doba odstranění bednění od betonáže, doba zatížení železobetonových konstrukcí od betonáže, extrémní teploty a nadměrná vlhkost, atd.). Během všech fází výstavby musí být zajištěna stabilita budovaných konstrukcí. Při provádění musí být stavební činnost koordinována s projekty ostatních profesí (VZT, EI, ZI, ÚT). Pokud prostupy a drážky zasahují do nosných konstrukcí, je nutná konzultace pro případné zesílení nebo úpravy nosných prvků. Veškeré stavební práce je nutné provést podle příslušných ČSN, technologických pravidel dodavatelů a v souladu s vyhláškou č. 309/2006 Sb. a novely č. 362/ 2005 Sb. a novely č. 591/2006 Sb. O bezpečnosti práce a technických zařízeních při stavebních pracích. Pro stavbu budou použity stavební materiály a výrobky, které jsou certifikovány v rámci prohlášení o shodě. Stavba je navržena v souladu s podmínkami hygienických norem a předpisů, stavebního zákona a prováděcích vyhlášek. S-45/14, RD Dolní Břežany strana: 3

5 Podklady P.1 Stavební část projektu předaná generálním projektantem Normy N.1 ČSN EN 1990 Zásady navrhování konstrukcí N.2 ČSN EN Zatížení konstrukcí objemové tíhy, vlastní tíha a užitná zatížení N.3 ČSN EN Zatížení konstrukcí zatížení sněhem N.4 ČSN EN Zatížení konstrukcí zatížení větrem N.5 ČSN EN 1992 Navrhování betonových konstrukcí N.6 ČSN EN 1993 Navrhování ocelových konstrukcí N.7 ČSN EN 1995 Navrhování dřevěných konstrukcí N.8 ČSN EN 1996 Navrhování zděných konstrukcí N.9 ČSN EN 1997 Navrhování geotechnických konstrukcí N.10 ČSN EN Beton část 1: Specifikace, vlastnosti, výroba a shoda N.11 ČSN Zemní tlak na stavební konstrukce, 1990 N.12 ČSN Základová půda pod plošnými základy, 1987 Literatura L.1 TP 51, Statické tabulky, J. Hořejší J. Šafka, SNTL 1987, L.2 Katalog výrobků Heluz a podklad pro navrhování L.3 Navrhování dřevěných konstrukcí, příručka k ČSN EN , P. Kuklík, ČKAIT 2010 L.4 Lederer Ferdinand, Dřevěné konstrukce Grafické, kancelářské a výpočetní programy P.1 Microsoft Word, Office 2007, Microsoft, P.2 Microsoft Excel, Office 2007, Microsoft, P.3 AutoCAD r. 2013, AutoDesk, P.4 Cadkon RCD, vyztužování žlb. prvků, Graitec, AB Studio s.r.o., Praha P.5 SCIA Engineer, SCIA CZ s.r.o. P.6 SCIA Engineer modul posudek ocelových prutů P.7 SCIA Engineer modul betonové prutové prvky, nutné plochy výztuže P.8 SCIA Engineer modul betonové plošné prvky, nutné plochy výztuže S-45/14, RD Dolní Břežany strana: 4
