1 Autoalarm s integrovaným pagerem SENTINEL 1100 montážní manuál

2 I. ÚVOD Sentinel 1100 je bezpečnostní zařízení s vysokým stupňem ochrany. Díky dvojcestnému ovladači budete okamžitě informováni o případném narušení auta, jako i o způsobě jeho narušení, i když jste od auta vzdálení a neslyšíte sirénu. Velkou výhodou dvojcestného ovladače je, že zařízení můžete ovládat i bez toho, aby jste na auto viděli. Všechny povely, které autoalarm příjme, budou zpětně ovladačem potvrzené. II. UMÍSTĚNÍ Při montáží jednotlivých komponentů je potřebné věnovat zvýšenou pozornost umístění mikrovlného interiérového čidla (když se montuje). Protože toto čidlo pracuje na magnetickém principu, je citlivé i na magnetické pole vznikající v cívkách relátek v autě, což může způsobit poplach. Například při zjíšťování stavu auta pomocí ovladače, bliknou parkovací světla. Když je čidlo umístěné příliš blízko relé světel, může spustit poplach. Proto před jeho definitivním umístěním tuto možnost prověřte. Anténu umístěte za přední nebo zadní sklo tak, aby nebránila ve výhledu. Důležité je dodržet minimální vzdálenost antény od kovových častí auta (karosérie, horní stínicí pás). Alternativní umístění (v krajním případě) je možné i na sluneční clonu řidiče. Jiné umístění může ovlivnit dosah zařízení. Na čidlo VPS po odstranění ochranné fólie nalepte kulatou nálepku a z něj stáhněte ochrannou fólií. Čidlo potom nalepte z vnitřní strany na přední sklo, na viditelné místo, ale taktéž aby nebránilo ve výhledu. Součastí čidla VPS je signalizační dioda.

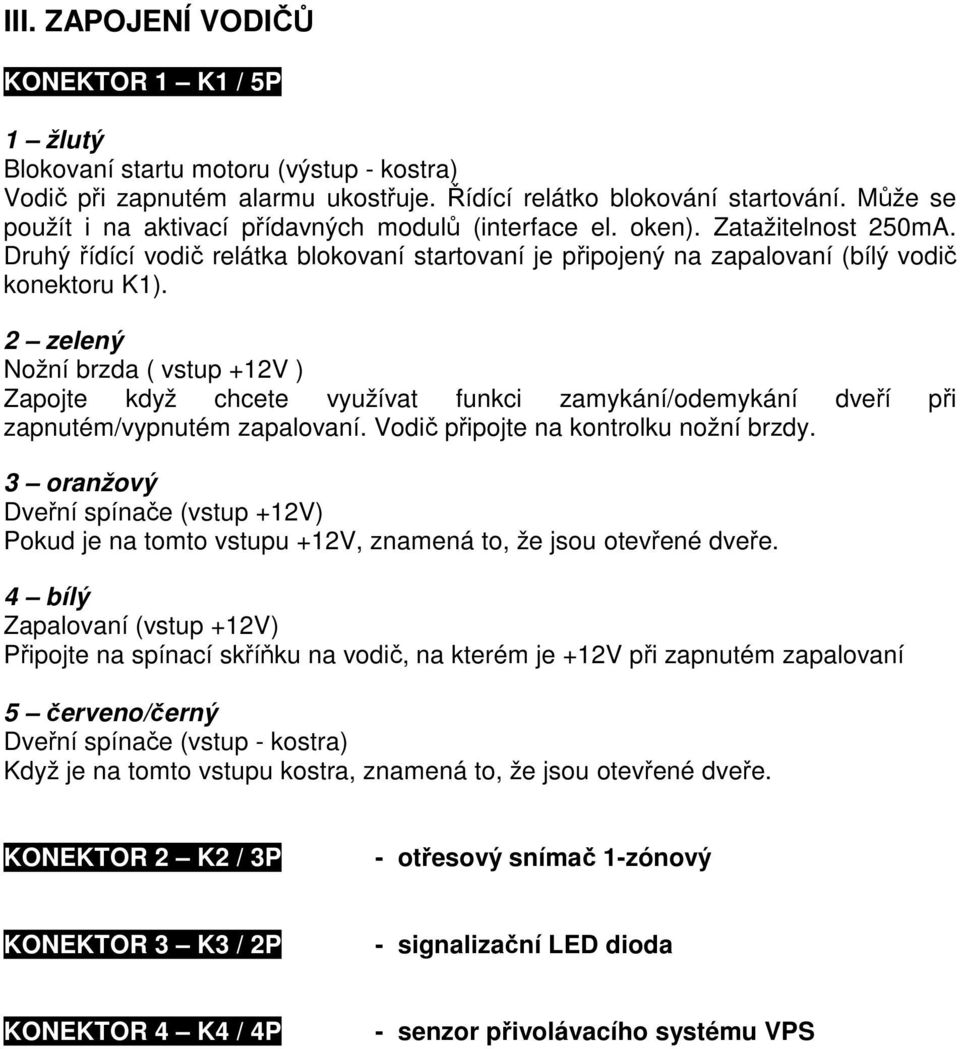

3 III. ZAPOJENÍ VODIČŮ KONEKTOR 1 K1 / 5P 1 žlutý Blokovaní startu motoru (výstup - kostra) Vodič při zapnutém alarmu ukostřuje. Řídící relátko blokování startování. Může se použít i na aktivací přídavných modulů (interface el. oken). Zatažitelnost 250mA. Druhý řídící vodič relátka blokovaní startovaní je připojený na zapalovaní (bílý vodič konektoru K1). 2 zelený Nožní brzda ( vstup +12V ) Zapojte když chcete využívat funkci zamykání/odemykání dveří při zapnutém/vypnutém zapalovaní. Vodič připojte na kontrolku nožní brzdy. 3 oranžový Dveřní spínače (vstup +12V) Pokud je na tomto vstupu +12V, znamená to, že jsou otevřené dveře. 4 bílý Zapalovaní (vstup +12V) Připojte na spínací skříňku na vodič, na kterém je +12V při zapnutém zapalovaní 5 červeno/černý Dveřní spínače (vstup - kostra) Když je na tomto vstupu kostra, znamená to, že jsou otevřené dveře. KONEKTOR 2 K2 / 3P - otřesový snímač 1-zónový KONEKTOR 3 K3 / 2P - signalizační LED dioda KONEKTOR 4 K4 / 4P - senzor přivolávacího systému VPS

4 KONEKTOR 5 K5 1 růžový Siréna (výstup +12V) Přípojte na sirénu +12V 2 hnědý Světla (výstup +12V) Připojte na světla. Vodič dává +12V, je jištěný pojistkou 7,5A. 3 hnědý Světla (výstup +12V) Připojte na světla. Vodič dává +12V, je jištěný pojistkou 7,5A. 4 červeno/černý Pomocný výstup otvírání kufru (výstup +12V) Výstup řízení dálkovým ovládačem určený pro otvírání kufru. Při aktivaci dá krátký +12V impulz. 5 červený Napájení +12V Připojte na stálých +12V. Vodič je jištěný 15A pojistkou. 6 černý Ukostření (-) Vodič připojte na kostru.

5 7 až 12 ovládání centrálního zamykaní Programování délky impulzu centrálního zamykání - tovární nastavení 15 s Zamykací impulz - 0,8 s nebo 15 s. Odemykací impulz - 0,8 s. Pokud chcete změnit délku zamykacího impulzu na 15 sekundový impulz (např. při VW group kvůli dotáhnutí elektrických oken ) stlačte při programování dálkových ovládačů 3x tlačítko IV (tak aby se rozsvítila ikona antény). Pokud chcete změnit délku zamykacího impulzu na 0,8 sekundový impulz stlačte při programovaní dálkových ovládačů 3x tlačítko I (tak aby se rozsvítila ikona antény). III. SCHÉMA ZAPOJENÍ CENTRÁLNÍHO ZAMYKÁNÍ 1, Automobily s originálním CZ, servomotor byl instalovaný ve vodičových dverách A pozitivní spínání B negativní spínání

6 2. Pneumatické CZ délku zamykacího impulzu nastavte na 4 sekundy 3. Automobily s originálním CZ a spínačem v řidičových dveřích ( měl by být nahrazený 2-žilovým servomotorem ) poziiívní i negativní spínání 4. Automobily s originálním CZ a servomotory ve všech dveřích

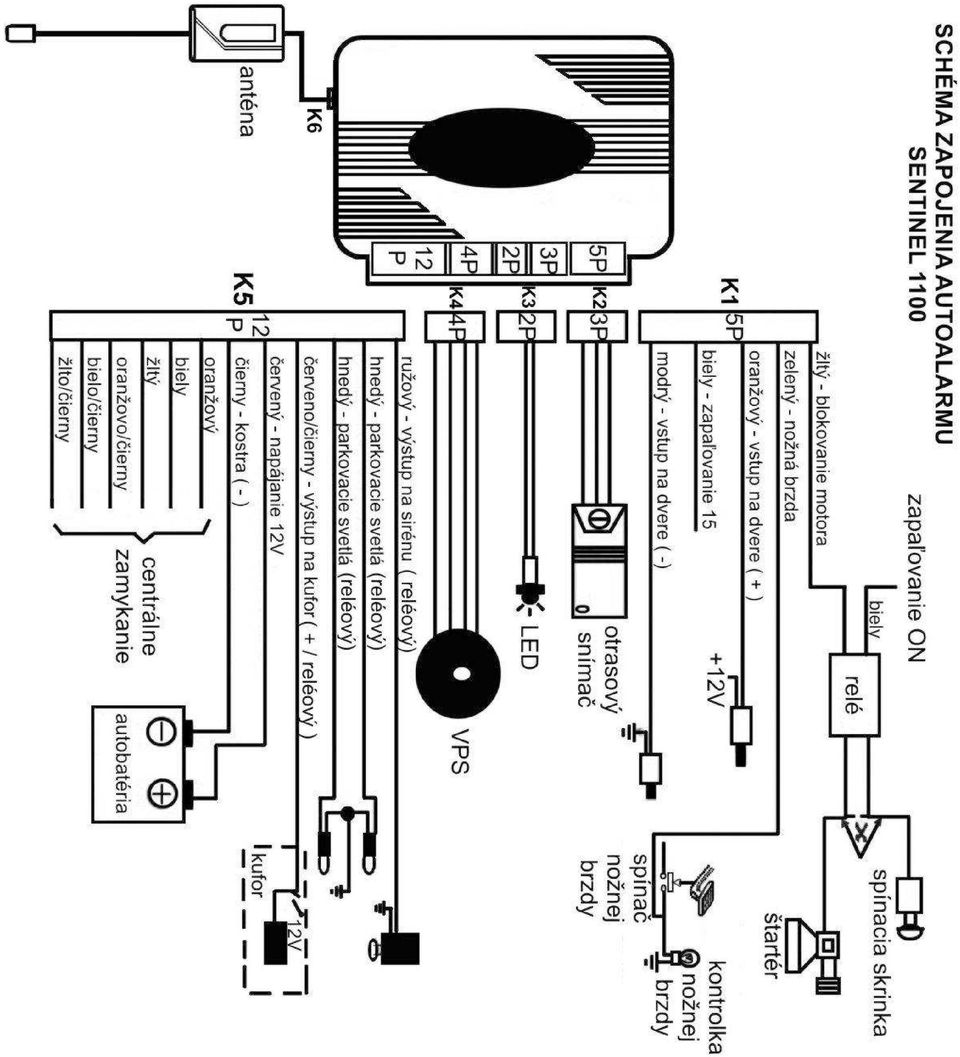

7

8
