1 Autoalarm s integrovaným pagerem a dálkovým startem motoru MAGICAR 9000B montážní manuál

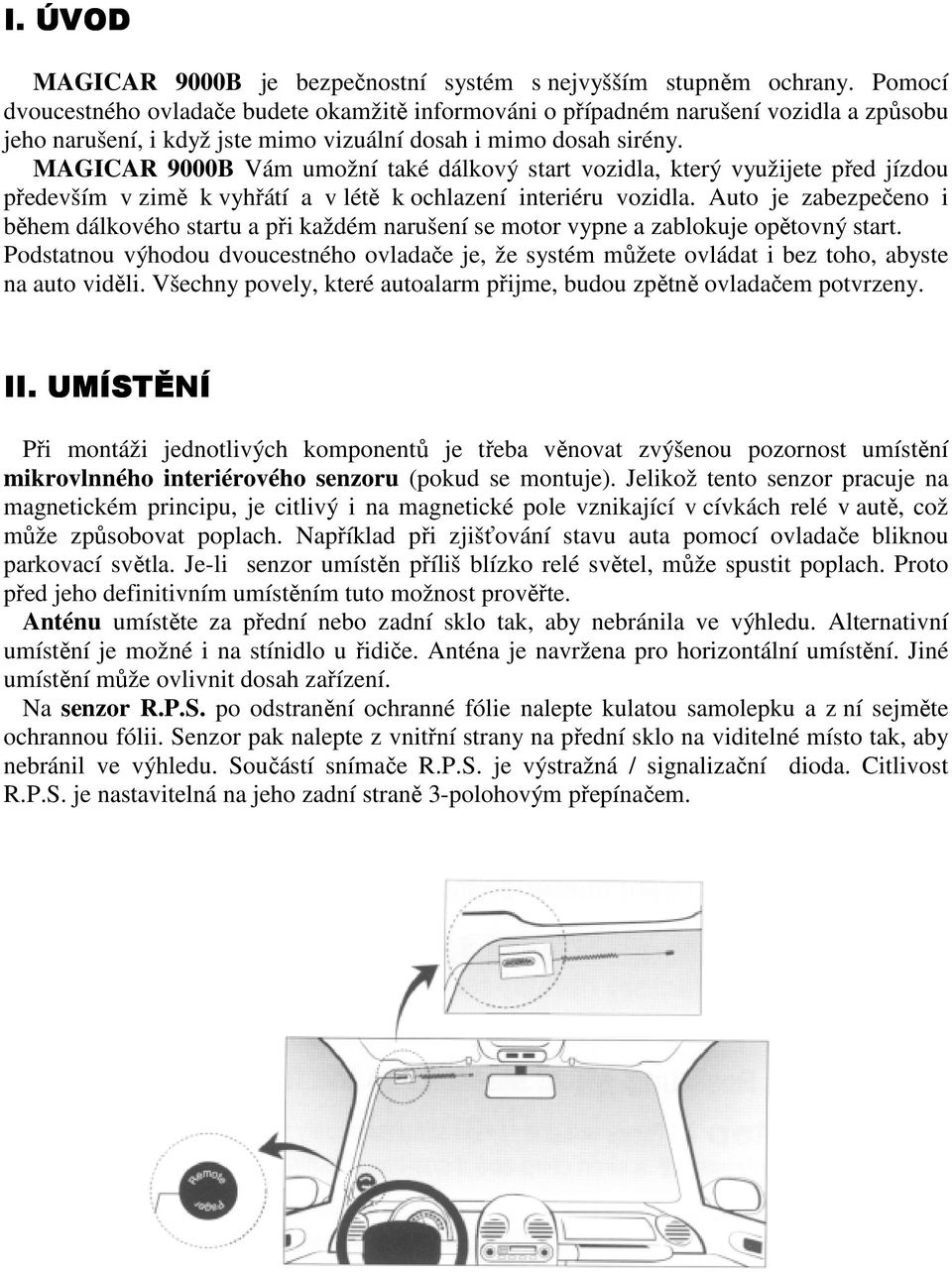

2 I. ÚVOD MAGICAR 9000B je bezpečnostní systém s nejvyšším stupněm ochrany. Pomocí dvoucestného ovladače budete okamžitě informováni o případném narušení vozidla a způsobu jeho narušení, i když jste mimo vizuální dosah i mimo dosah sirény. MAGICAR 9000B Vám umožní také dálkový start vozidla, který využijete před jízdou především v zimě k vyhřátí a v létě k ochlazení interiéru vozidla. Auto je zabezpečeno i během dálkového startu a při každém narušení se motor vypne a zablokuje opětovný start. Podstatnou výhodou dvoucestného ovladače je, že systém můžete ovládat i bez toho, abyste na auto viděli. Všechny povely, které autoalarm přijme, budou zpětně ovladačem potvrzeny. II. UMÍSTĚNÍ Při montáži jednotlivých komponentů je třeba věnovat zvýšenou pozornost umístění mikrovlnného interiérového senzoru (pokud se montuje). Jelikož tento senzor pracuje na magnetickém principu, je citlivý i na magnetické pole vznikající v cívkách relé v autě, což může způsobovat poplach. Například při zjišťování stavu auta pomocí ovladače bliknou parkovací světla. Je-li senzor umístěn příliš blízko relé světel, může spustit poplach. Proto před jeho definitivním umístěním tuto možnost prověřte. Anténu umístěte za přední nebo zadní sklo tak, aby nebránila ve výhledu. Alternativní umístění je možné i na stínidlo u řidiče. Anténa je navržena pro horizontální umístění. Jiné umístění může ovlivnit dosah zařízení. Na senzor R.P.S. po odstranění ochranné fólie nalepte kulatou samolepku a z ní sejměte ochrannou fólii. Senzor pak nalepte z vnitřní strany na přední sklo na viditelné místo tak, aby nebránil ve výhledu. Součástí snímače R.P.S. je výstražná / signalizační dioda. Citlivost R.P.S. je nastavitelná na jeho zadní straně 3-polohovým přepínačem.

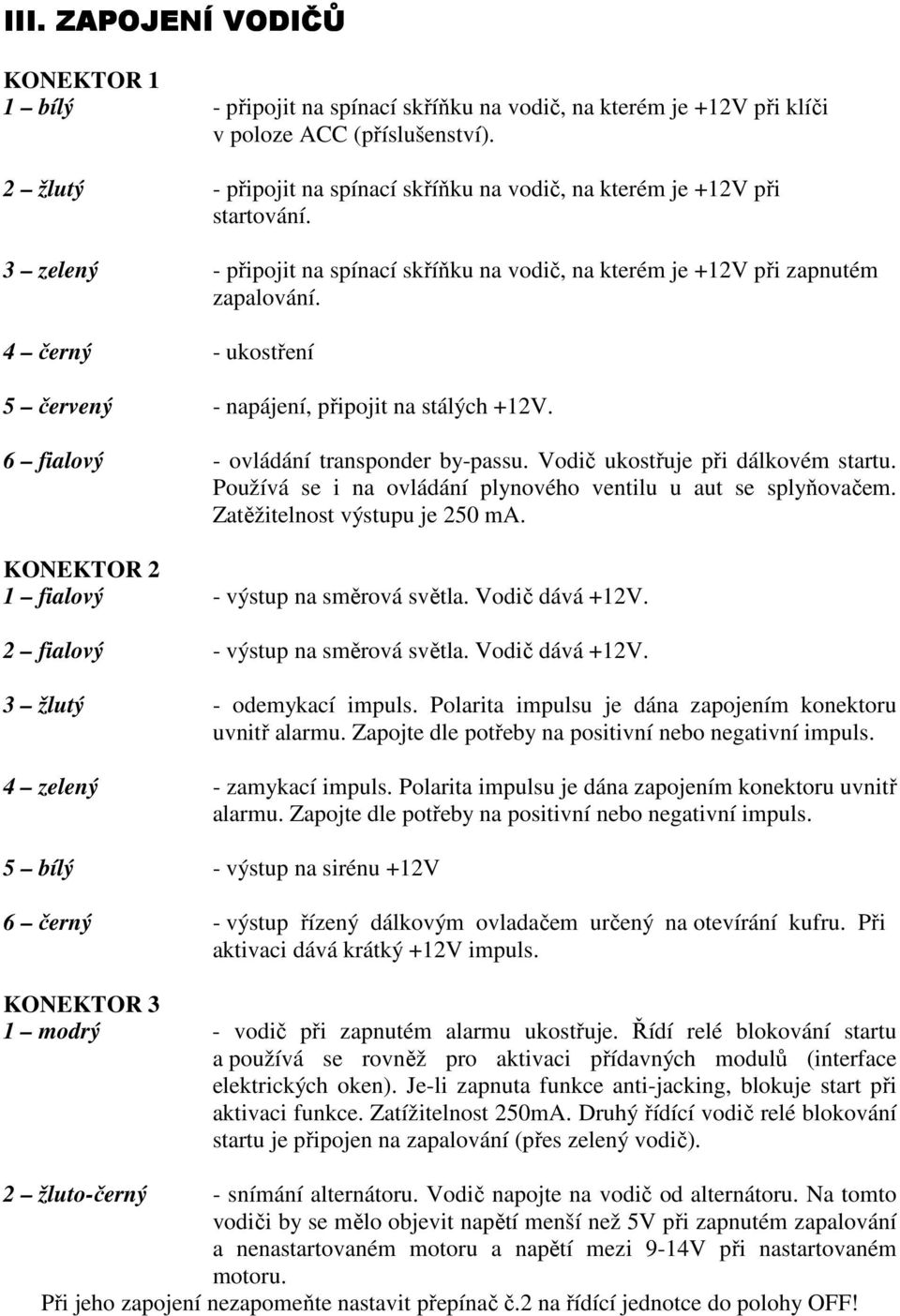

3 III. ZAPOJENÍ VODIČŮ KONEKTOR 1 1 bílý - připojit na spínací skříňku na vodič, na kterém je +12V při klíči v poloze ACC (příslušenství). 2 žlutý - připojit na spínací skříňku na vodič, na kterém je +12V při startování. 3 zelený - připojit na spínací skříňku na vodič, na kterém je +12V při zapnutém zapalování. 4 černý - ukostření 5 červený - napájení, připojit na stálých +12V. 6 fialový - ovládání transponder by-passu. Vodič ukostřuje při dálkovém startu. Používá se i na ovládání plynového ventilu u aut se splyňovačem. Zatěžitelnost výstupu je 250 ma. KONEKTOR 2 1 fialový - výstup na směrová světla. Vodič dává +12V. 2 fialový - výstup na směrová světla. Vodič dává +12V. 3 žlutý - odemykací impuls. Polarita impulsu je dána zapojením konektoru uvnitř alarmu. Zapojte dle potřeby na positivní nebo negativní impuls. 4 zelený - zamykací impuls. Polarita impulsu je dána zapojením konektoru uvnitř alarmu. Zapojte dle potřeby na positivní nebo negativní impuls. 5 bílý - výstup na sirénu +12V 6 černý - výstup řízený dálkovým ovladačem určený na otevírání kufru. Při aktivaci dává krátký +12V impuls. KONEKTOR 3 1 modrý - vodič při zapnutém alarmu ukostřuje. Řídí relé blokování startu a používá se rovněž pro aktivaci přídavných modulů (interface elektrických oken). Je-li zapnuta funkce anti-jacking, blokuje start při aktivaci funkce. Zatížitelnost 250mA. Druhý řídící vodič relé blokování startu je připojen na zapalování (přes zelený vodič). 2 žluto-černý - snímání alternátoru. Vodič napojte na vodič od alternátoru. Na tomto vodiči by se mělo objevit napětí menší než 5V při zapnutém zapalování a nenastartovaném motoru a napětí mezi 9-14V při nastartovaném motoru. Při jeho zapojení nezapomeňte nastavit přepínač č.2 na řídící jednotce do polohy OFF!

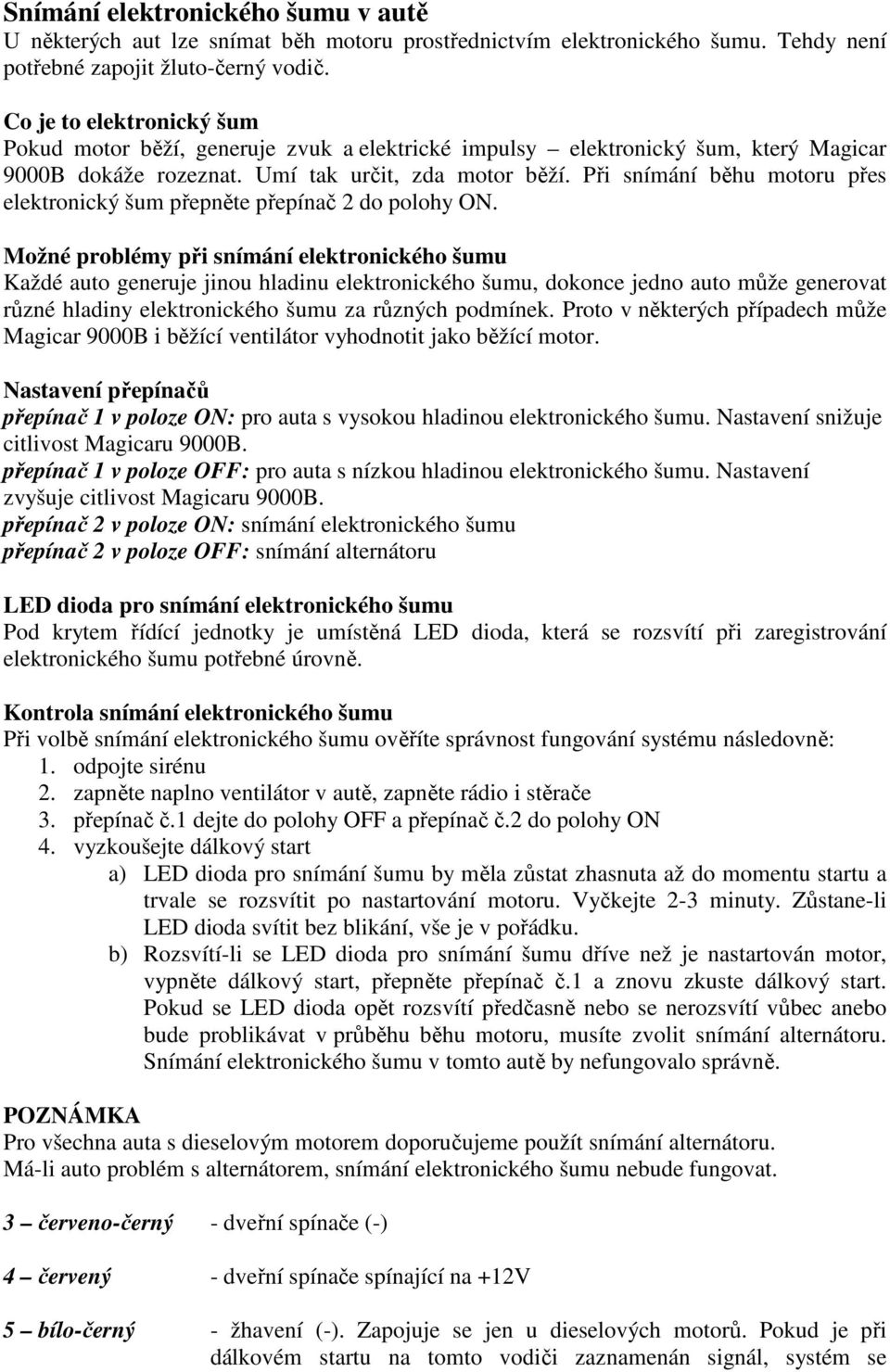

4 Snímání elektronického šumu v autě U některých aut lze snímat běh motoru prostřednictvím elektronického šumu. Tehdy není potřebné zapojit žluto-černý vodič. Co je to elektronický šum Pokud motor běží, generuje zvuk a elektrické impulsy elektronický šum, který Magicar 9000B dokáže rozeznat. Umí tak určit, zda motor běží. Při snímání běhu motoru přes elektronický šum přepněte přepínač 2 do polohy ON. Možné problémy při snímání elektronického šumu Každé auto generuje jinou hladinu elektronického šumu, dokonce jedno auto může generovat různé hladiny elektronického šumu za různých podmínek. Proto v některých případech může Magicar 9000B i běžící ventilátor vyhodnotit jako běžící motor. Nastavení přepínačů přepínač 1 v poloze ON: pro auta s vysokou hladinou elektronického šumu. Nastavení snižuje citlivost Magicaru 9000B. přepínač 1 v poloze OFF: pro auta s nízkou hladinou elektronického šumu. Nastavení zvyšuje citlivost Magicaru 9000B. přepínač 2 v poloze ON: snímání elektronického šumu přepínač 2 v poloze OFF: snímání alternátoru LED dioda pro snímání elektronického šumu Pod krytem řídící jednotky je umístěná LED dioda, která se rozsvítí při zaregistrování elektronického šumu potřebné úrovně. Kontrola snímání elektronického šumu Při volbě snímání elektronického šumu ověříte správnost fungování systému následovně: 1. odpojte sirénu 2. zapněte naplno ventilátor v autě, zapněte rádio i stěrače 3. přepínač č.1 dejte do polohy OFF a přepínač č.2 do polohy ON 4. vyzkoušejte dálkový start a) LED dioda pro snímání šumu by měla zůstat zhasnuta až do momentu startu a trvale se rozsvítit po nastartování motoru. Vyčkejte 2-3 minuty. Zůstane-li LED dioda svítit bez blikání, vše je v pořádku. b) Rozsvítí-li se LED dioda pro snímání šumu dříve než je nastartován motor, vypněte dálkový start, přepněte přepínač č.1 a znovu zkuste dálkový start. Pokud se LED dioda opět rozsvítí předčasně nebo se nerozsvítí vůbec anebo bude problikávat v průběhu běhu motoru, musíte zvolit snímání alternátoru. Snímání elektronického šumu v tomto autě by nefungovalo správně. POZNÁMKA Pro všechna auta s dieselovým motorem doporučujeme použít snímání alternátoru. Má-li auto problém s alternátorem, snímání elektronického šumu nebude fungovat. 3 červeno-černý - dveřní spínače (-) 4 červený - dveřní spínače spínající na +12V 5 bílo-černý - žhavení (-). Zapojuje se jen u dieselových motorů. Pokud je při dálkovém startu na tomto vodiči zaznamenán signál, systém se

5 automaticky přepne do režimu diesel a se startováním se začne až po ukončení žhavení. Připojit například na kontrolku žhavení. Vodič je určen na snímání negativního napětí. 6 bílý - význam jako u bílo-černého vodiče, ale snímá kladné napětí. 7 oranžovo-černý - vstup z parkovacích světel (-). Při zapínání alarmu upozorní na zapnutá světla. 8 oranžový - vstup z parkovacích světel (+) 9 černý - kufrový spínač ( - ) KONEKTOR 4 - teplotní snímač KONEKTOR 5 - otřesový snímač KONEKTOR 6 - senzor přivolávacího systému R.P.S. KONEKTOR 7 - anténa KONEKTOR 8 AUX. Pomocné výstupy ovládané dálkovým ovladačem. Pro nastavení viz Programové menu 2. IV. PŘEPÍNAČE Na elektronické jednotce alarmu se pod snímatelným krytem nacházejí přepínače s následujícími funkcemi: OFF ON přepínač 1 přepínač 2 smyčka auto s nízkým el. šumem auto s vysokým el. šumem snímání alternátoru snímání elektronického šumu přerušená: automatická převodovka nepřerušená: manuální převodovka POZOR! Při přerušení programovací smyčky je možné kdykoliv dálkově startovat. Proto smyčka smí být přerušena pouze u aut, která se dají nastartovat jen v poloze PARKING nebo NEUTRAL. U aut s manuální převodovkou a aut s automatickou převodovkou, ale bez této ochrany, smyčka MUSÍ zůstat nepřerušená!

6 V. PROGRAMOVÁNÍ VOLITELNÝCH FUNKCÍ Systém umožňuje programové aktivování / nastavení níže uvedených, většinou systémových funkcí. Protože některé z nich mají zásadní vliv na správné fungování systému, je žádoucí, aby případné změny byly vykonány pouze prostřednictvím montážního střediska. Alarm má 2 menu programovacích funkcí. Do programovacího menu č.1 nebo č.2 se dostanete následovně: 1. Zapněte zapalování. 2. Pro programovací menu č.1 stiskněte tlačítko I+II na 2 sekundy. Pro programovací menu č.2 stiskněte tlačítko I+IV na 2 sekundy. Siréna 1x pípne pro potvrzení vstupu do programovacího režimu. 3. Do 4 sekund od kroku 2 stiskněte tlačítko IV tolikrát, kolik je pořadové číslo funkce, kterou chcete změnit. Po každém stisku tlačítka IV pípne siréna a bliknou světla. 4. Vyčkejte pár sekund. Siréna pípne a světla bliknou počtem odpovídajícím pořadovému číslu funkce, kterou chcete nastavit. Pokud počet pípnutí (bliknutí) nesouhlasí, začněte opět od kroku Do 5 sekund po ukončení blikání (pípání) uskutečněte volbu: Stiskněte tlačítko I pro zvolení volby č.1. Siréna 1x pípne, světla 1x bliknou. Stiskněte tlačítko II pro zvolení volby č.2. Siréna 2x pípne, světla 2x bliknou. 6. Alarm vyskočí z programovacího menu. POZNÁMKY : Chcete-li změnit další nastavení, pokaždé zopakujte celý postup. Budete-li slyšet dlouhé pípnutí, jste mimo programovací režim. Začněte opět krokem 1. programovací menu 1 Funkce Možná nastavení 1-1 Zpoždění startu pro diesel. motory 4s 10s 1-2 Blikání směrovek při otevř. dveřích Vypnuto Zapnuto 1-3 Délka zamykacího impulsu 0,8s 15s 1-4 Funkce blokovacího relé anti-jacking Blokování (protiúnosový startu motoru systém) 1-5 Odemknutí během dálkového startu Zapnuto Vypnuto 1-6 Rezervační režim Stále povoleno Jen při zavřených dveřích Zablokováno 1-7 Délka startu motoru standard standard+min standard+max Vysvětlivky: 1-2: Při vypnutém alarmu budou směrovky blikat, pokud budou dveře otevřeny. 1-4: Při aktivování této funkce se funkce PANIC mění na ANTI-JACKING. Rozdíl je v tom, že po 30s od aktivace tlačítkem IV se odpojí zapalování a zloději se tak znemožní další jízda. Blokování startování v průběhu hlídání auta je odstaveno. 1-6: volba I motor zůstane běžet vždy po vypnutí zapalování volba II motor zůstane běžet pouze když jsou při vypínání zapalování zavřeny všechny dveře volba III rezervační režim nelze nastavit, motor po vypnutí zapalování okamžitě zhasne

7 programovací menu 2 Funkce Možná nastavení 2-1 Turbo režim Lze nastavit Zablokováno Pravidelný start Lze nastavit Zablokováno Doba běhu motoru při dálkovém startu 15 min. 25 min. 45 min. 5 min. 2-4 AUX 1 0,5 s 20 s 60 s Překlopení stavu 2-5 AUX 2 0,5 s 20 s 60 s Překlopení stavu 2-6 Zpoždění dveřního vstupu vypnuté zapnuté Vysvětlivky: 2-1: Je-li tato funkce povolena a i nastavena přes dálkový ovladač, pak po vypnutí zapalování zůstane motor běžet ještě 2 minuty. 2-2: Umožňuje aktivovat funkci pravidelného startu dálkovým ovladačem (v nastavený čas). Není-li funkce v tomto menu povolena, nelze ji ovladačem aktivovat. RESET celého programovacího menu: Nejste-li si jisti nastavením všech funkcí, můžete všechny funkce v daném menu nastavit současně na volbu č.1 (tovární nastavení) a potom požadované funkce změnit. Reset: 1. Stiskněte tlačítka I+II na 2 sekundy. Siréna 1x pípne, světla 1x bliknou. 2. Do 2 sekund stiskněte tlačítko III. Siréna 1x pípne, světla 1x bliknou. Znovu stiskněte tlačítko III. Siréna 1x pípne, světla 1x bliknou. Potřetí stiskněte tlačítko III. Siréna 1x pípne, světla 1x bliknou. Po několika sekundách siréna 3x pípne, světla 3x bliknou pro potvrzení vykonání resetu programovacího menu č.1. Pro vykonání resetu programovacího menu č.2 použijte stejný postup, ale s použitím tlačítek I+IV v kroku 1. VI.SCHÉMATA Zapojení alarmu na plynový ventil: Zapojení motoru nebo protiúnosového blokování systému:

8 Zapojení centrálního zamykání:

9

10 Poznámky:

11

12
