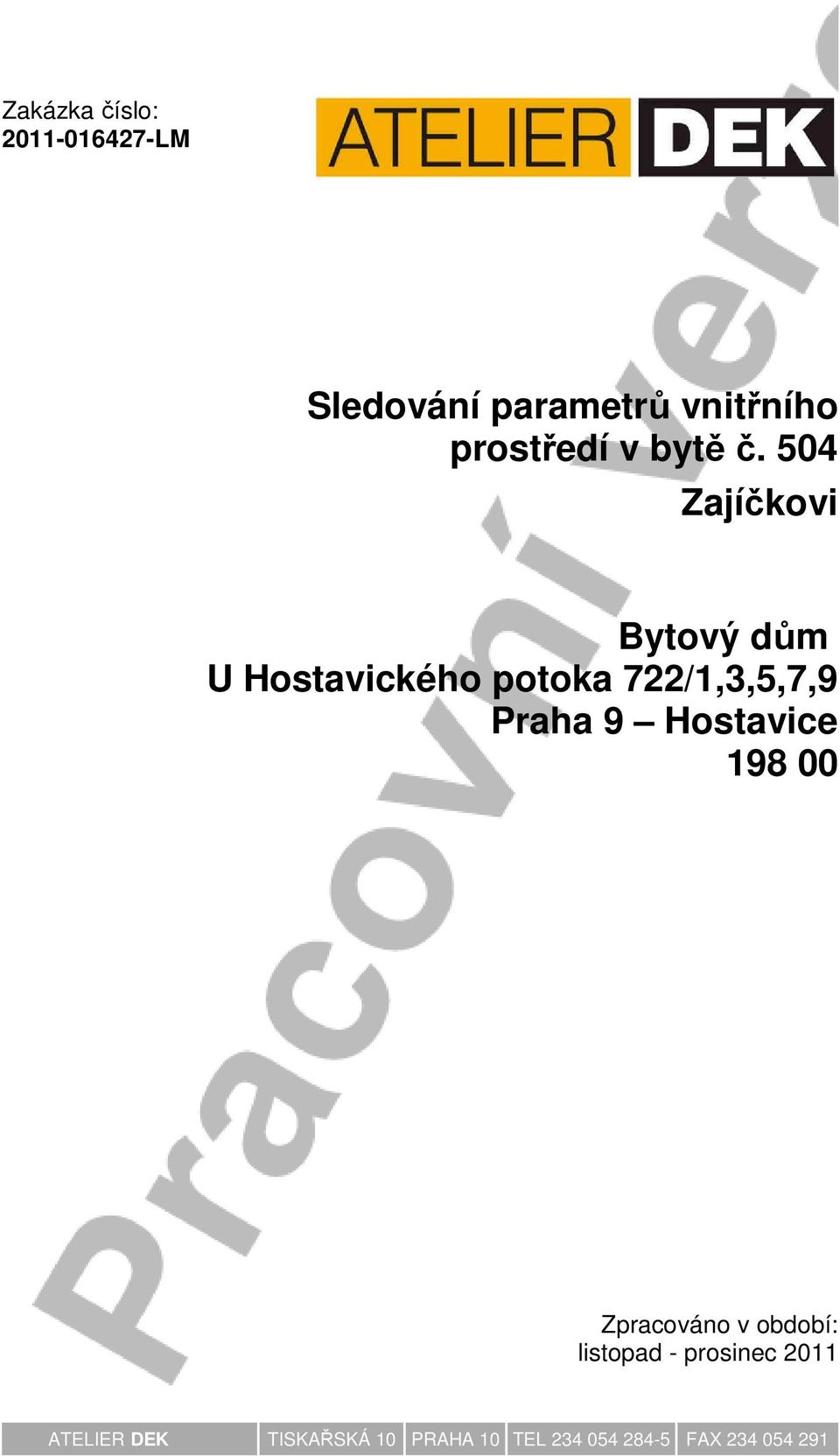

1 Zakázka číslo: LM Sledování parametrů vnitřního prostředí v bytě č. 504 Zajíčkovi Bytový dům U Hostavického potoka 722/1,3,5,7,9 Praha 9 Hostavice Zpracováno v období: listopad - prosinec 2011 ATELIER DEK TISKAŘSKÁ 10 PRAHA 10 TEL FAX

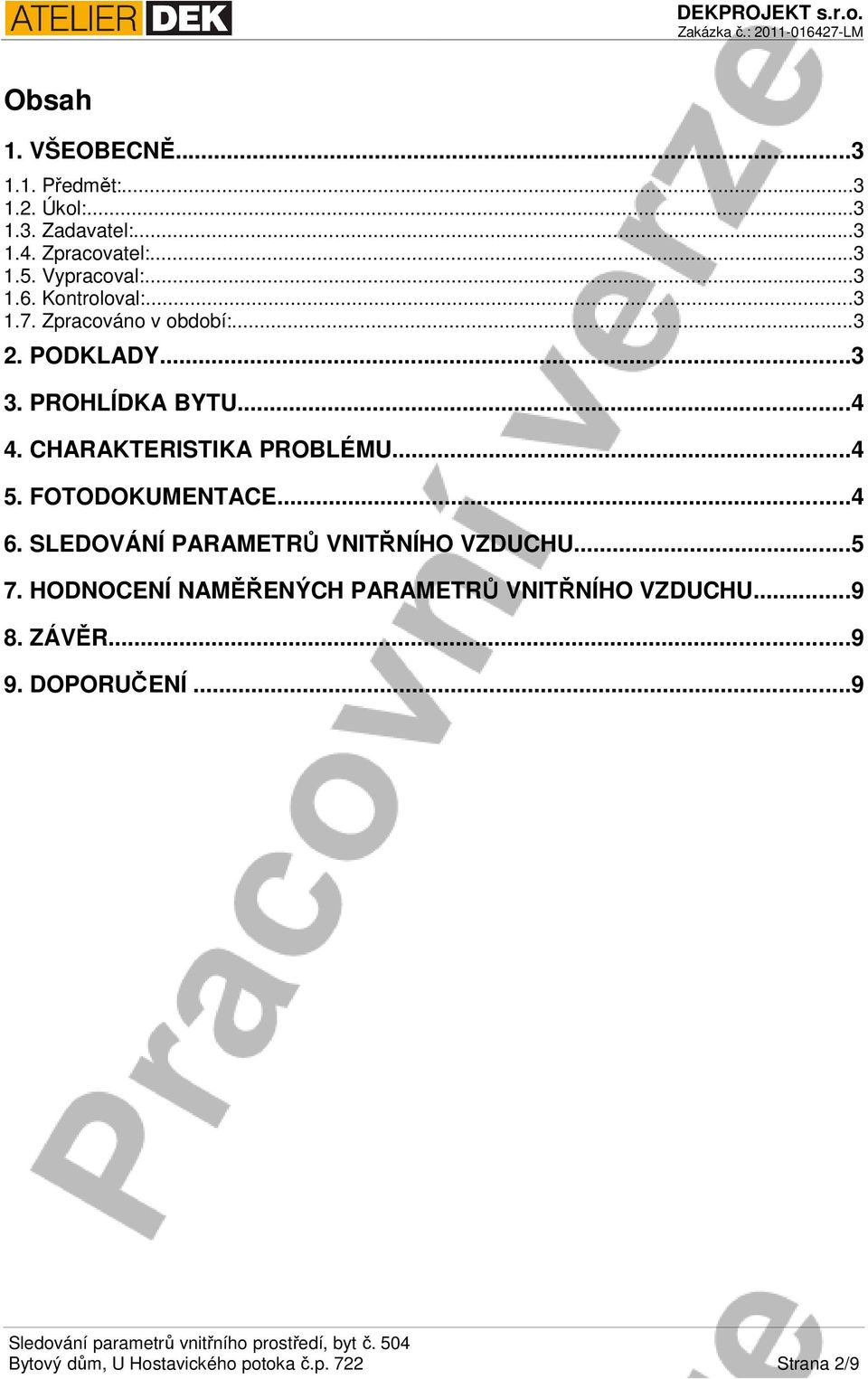

2 Obsah 1. VŠEOBECNĚ Předmět: Úkol: Zadavatel: Zpracovatel: Vypracoval: Kontroloval: Zpracováno v období: PODKLADY PROHLÍDKA BYTU CHARAKTERISTIKA PROBLÉMU FOTODOKUMENTACE SLEDOVÁNÍ PARAMETRŮ VNITŘNÍHO VZDUCHU HODNOCENÍ NAMĚŘENÝCH PARAMETRŮ VNITŘNÍHO VZDUCHU ZÁVĚR DOPORUČENÍ...9 Bytový dům, U Hostavického potoka č.p. 722 Strana 2/9

3 1. VŠEOBECNĚ 1.1. Předmět: 1.2. Úkol: 1.3. Zadavatel: 1.4. Zpracovatel: 1.5. Vypracoval: 1.6. Kontroloval: 1.7. Zpracováno v období: Bytový dům, byt č. 504, U Hostavického potoka č.p. 722 / 1,3,5,7,9, Praha 9 Hostavice, Sledování parametrů vnitřního prostředí a zhodnocení vlivu vnitřního prostředí na kondenzaci vodní páry na oknech. Společenství pro dům č.p. 722 U Hostavického potoka č.p. 722 / 1, 3, 5, 7, 9 Praha 9 - Hostavice IČO: DEKPROJEKT s.r.o. Tiskařská 10/257 budova TTC TECHKOM CENTRUM , Praha 10 tel.: fax.: kontaktní osoba: pan Vlček Tel.: IČO: DIČ: CZ bankovní spojení: /0100 KB Praha 9 Zapsáno v obchodním rejstříku, vedeném Městským soudem v Praze oddíl C., vložka Ing. Leoš Martiš Ing. Lubomír Odehnal Listopad prosinec PODKLADY [1] Prohlídka bytu ze dne a [2] Objednávka odborného posudku ze dne [3] Záznamy z měření teploty a vlhkosti v období od do v bytě č. 504 [4] Vyhláška č. 26/1999 Sb., hl. m. Prahy o obecných technických požadavcích na výstavbu v hl. m Praze [5] ČSN Tepelná ochrana budov Část 2: Požadavky [6] ČSN Tepelná ochrana budov Část 3: Návrhové hodnoty veličin [7] ČSN Tepelná ochrana budov Část 4: Výpočtové metody [8] Počasí v Praze informace z www Pozn. Rozumí se předpisy a normy v platném znění. Bytový dům, U Hostavického potoka č.p. 722 Strana 3/9

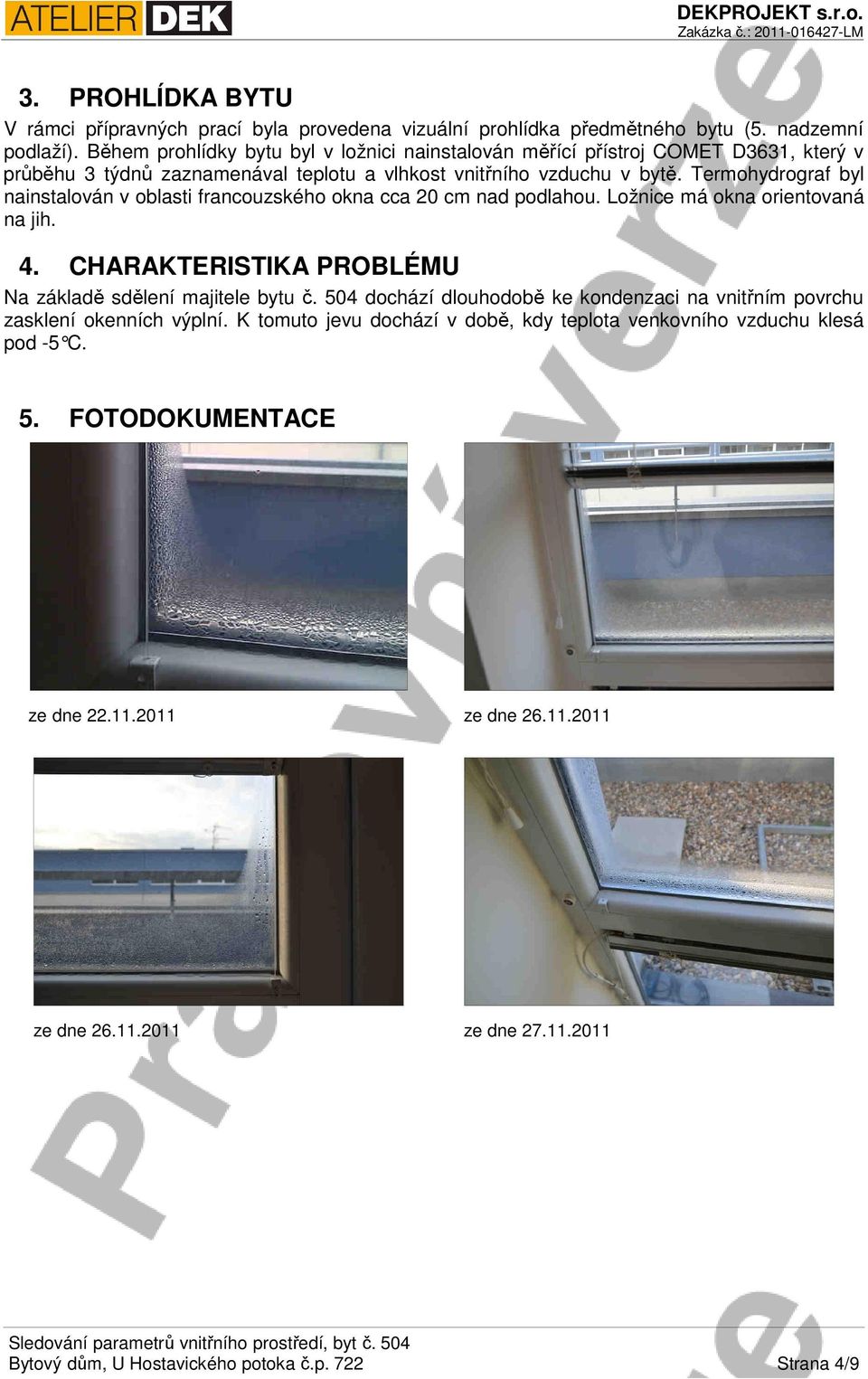

4 3. PROHLÍDKA BYTU V rámci přípravných prací byla provedena vizuální prohlídka předmětného bytu (5. nadzemní podlaží). Během prohlídky bytu byl v ložnici nainstalován měřící přístroj COMET D3631, který v průběhu 3 týdnů zaznamenával teplotu a vlhkost vnitřního vzduchu v bytě. Termohydrograf byl nainstalován v oblasti francouzského okna cca 20 cm nad podlahou. Ložnice má okna orientovaná na jih. 4. CHARAKTERISTIKA PROBLÉMU Na základě sdělení majitele bytu č. 504 dochází dlouhodobě ke kondenzaci na vnitřním povrchu zasklení okenních výplní. K tomuto jevu dochází v době, kdy teplota venkovního vzduchu klesá pod -5 C. 5. FOTODOKUMENTACE ze dne ze dne ze dne ze dne Bytový dům, U Hostavického potoka č.p. 722 Strana 4/9

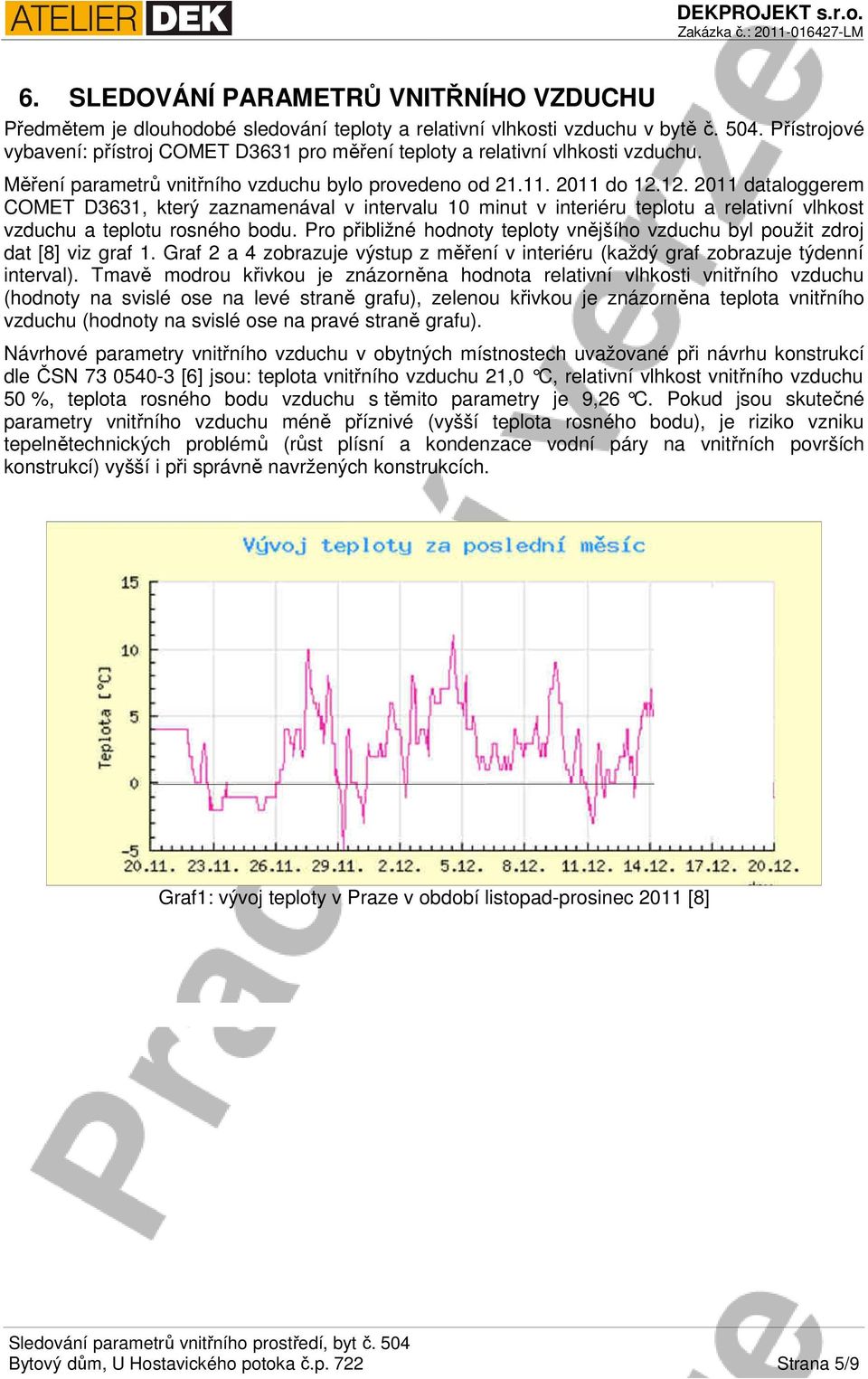

5 6. SLEDOVÁNÍ PARAMETRŮ VNITŘNÍHO VZDUCHU Předmětem je dlouhodobé sledování teploty a relativní vlhkosti vzduchu v bytě č Přístrojové vybavení: přístroj COMET D3631 pro měření teploty a relativní vlhkosti vzduchu. Měření parametrů vnitřního vzduchu bylo provedeno od do dataloggerem COMET D3631, který zaznamenával v intervalu 10 minut v interiéru teplotu a relativní vlhkost vzduchu a teplotu rosného bodu. Pro přibližné hodnoty teploty vnějšího vzduchu byl použit zdroj dat [8] viz graf 1. Graf 2 a 4 zobrazuje výstup z měření v interiéru (každý graf zobrazuje týdenní interval). Tmavě modrou křivkou je znázorněna hodnota relativní vlhkosti vnitřního vzduchu (hodnoty na svislé ose na levé straně grafu), zelenou křivkou je znázorněna teplota vnitřního vzduchu (hodnoty na svislé ose na pravé straně grafu). Návrhové parametry vnitřního vzduchu v obytných místnostech uvažované při návrhu konstrukcí dle ČSN [6] jsou: teplota vnitřního vzduchu 21,0 C, relativní vlhkost vnit řního vzduchu 50 %, teplota rosného bodu vzduchu s těmito parametry je 9,26 C. Pokud jsou skute čné parametry vnitřního vzduchu méně příznivé (vyšší teplota rosného bodu), je riziko vzniku tepelnětechnických problémů (růst plísní a kondenzace vodní páry na vnitřních površích konstrukcí) vyšší i při správně navržených konstrukcích. Období měření Graf1: vývoj teploty v Praze v období listopad-prosinec 2011 [8] Bytový dům, U Hostavického potoka č.p. 722 Strana 5/9

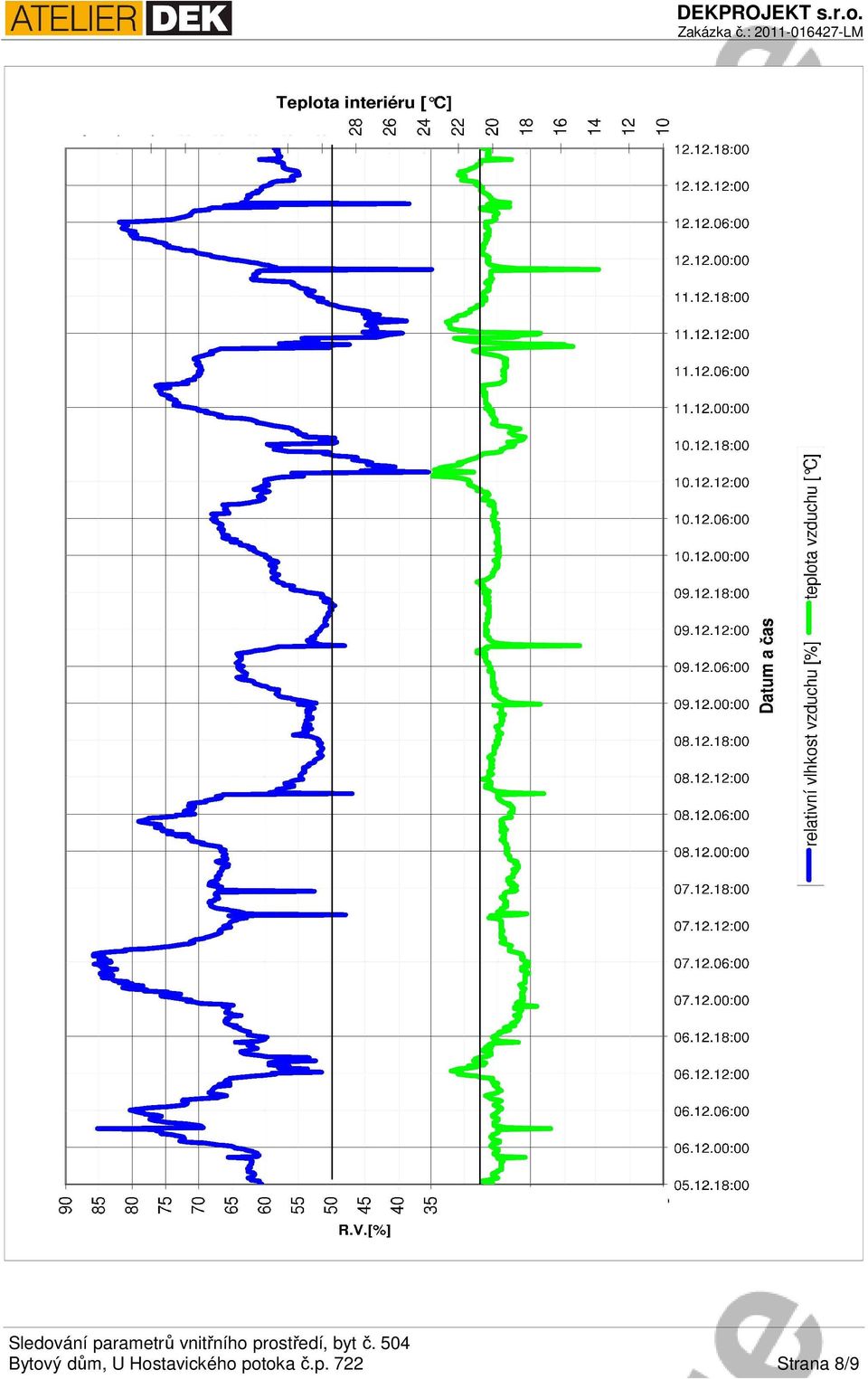

6 DEKPROJEKT s.r.o. Graf 2 4: Sledování parametrů v interiéru Bytový dům, U Hostavického potoka č.p. 722 Strana 6/9

7 DEKPROJEKT s.r.o. Bytový dům, U Hostavického potoka č.p. 722 Strana 7/9

8 DEKPROJEKT s.r.o. Bytový dům, U Hostavického potoka č.p. 722 Strana 8/9

9 7. HODNOCENÍ NAMĚŘENÝCH PARAMETRŮ VNITŘNÍHO VZDUCHU Přestože z grafů je patrný určitý větrací režim v bytě, v období měření byla v bytě naměřena relativní vlhkost vzduchu významně větší než 50%. Z grafu 2 a 4 je také patrné, kdy dochází k zapnutí a vypnutí otopné soustavy. V následující tabulce 1 jsou uvedeny naměřené hodnoty parametrů vnitřního vzduchu v bytě. Tab. 1 celkové naměřené parametry vnitřního vzduchu Minimální hodnota Průměrná hodnota Maximální hodnota Hodnota dle ČSN [6] Teplota rosného bodu [ C] -1,4 12,9 17,6 9,26 Teplota vzduchu [ C] 12,9 20,4 26,4 21,0 Relativní vlhkost vzduchu [%] 31,7 62,7 86,9 50,0 8. ZÁVĚR Naměřené hodnoty relativní vlhkosti v bytě č. 504 významně převyšují normové návrhové hodnoty. Z naměřených hodnot je zřejmé, že průměrná relativní vlhkost vzduchu je o 12% vyšší než návrhová normová hodnota a v extrému se vlhkost pohybuje okolo 85%. Přestože z průběhu grafů 2-4 je zřejmé pravidelné větrání měřeného prostoru (ložnice), po ukončení větrání hodnota relativní vlhkosti obratem významně stoupá ke stavu před větráním. Tento stav může být způsoben tím, že vlhkost se do prostoru ložnice opětovně dostává z ostatních prostorů bytu, kde k větrání nedošlo nebo je v interiéru bytu významný zdroj (zdroje) vlhkosti, které vlhkost opět zvyšují. Při hodnotách vlhkosti v interiéru, které byly zjištěny v době měření, je kondenzace vodní páry na skleněných výplní otvorů v zimním období velmi pravděpodobná. Na základě naměřených hodnot parametrů vnitřního vzduchu lze za příčinu kondenzace vodní páry na skleněných výplních oken označit nevhodné parametry v interiéru bytu, především vysokou vlhkost vzduchu. 9. DOPORUČENÍ - prvním krokem musí být snížení relativní vlhkosti v interiéru celého bytu pod 50 %. - doporučujeme osadit v bytě termohydrograf, který bude ukazovat aktuální hodnotu vnitřní teploty a vlhkosti. - důležité je omezit produkci vlhkosti v bytě. Obecně lze snížení vlhkosti v interiéru dosáhnout například snížením počtu květin, sušení prádla provádět mimo byt (např. balkon, chodba), při vaření více používat digestoř. - zvýšit intenzitu větrání v celém bytě. - zvýšit povrchovou teplotu na vnitřní straně zasklení. Záclony a podobné konstrukce by neměly bránit proudění teplého vzduchu od radiátoru k povrchu skla. Ke zlepšení situace také přispěje nezatahování vnitřních žaluzií v zimním období. - osadit do bytu odvlhčovače V Praze dne za DEKPROJEKT s.r.o. Ing. Leoš Martiš Bytový dům, U Hostavického potoka č.p. 722 Strana 9/9
