1 Prospekt CZ Trysková injektáž Soilcrete

2 Obsah 3 Historie 4 Soilcrete trysková injektáž 6 Druhy metody 7 Tvary provedení 8 Pracovní postup 10 Zpevňování 11 Těsnění 12 Adresy

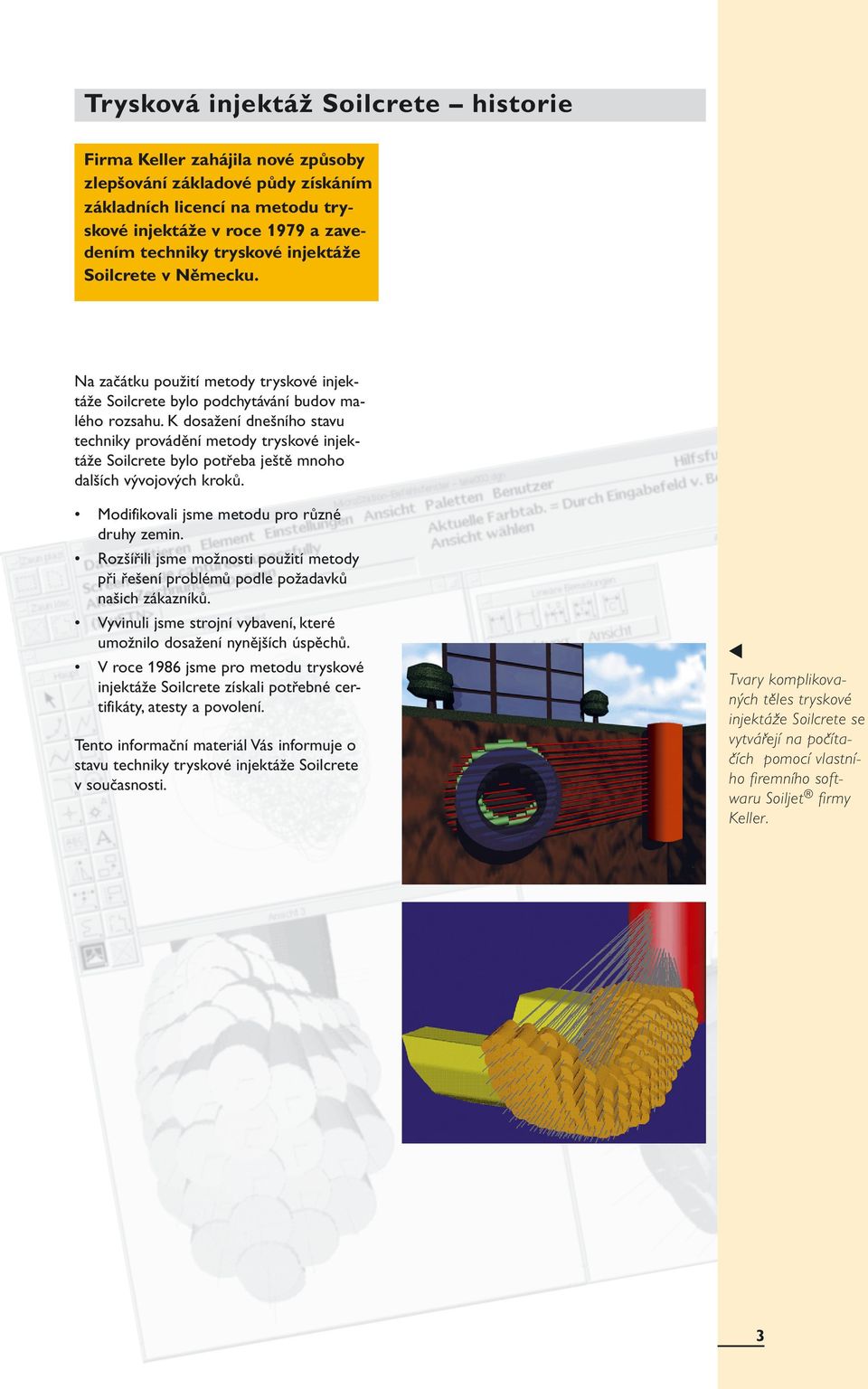

3 Trysková injektáž Soilcrete historie Firma Keller zahájila nové způsoby zlepšování základové půdy získáním základních licencí na metodu tryskové injektáže v roce 1979 a zavedením techniky tryskové injektáže Soilcrete v Německu. Na začátku použití metody tryskové injektáže Soilcrete bylo podchytávání budov malého rozsahu. K dosažení dnešního stavu techniky provádění metody tryskové injektáže Soilcrete bylo potřeba ještě mnoho dalších vývojových kroků. Modifikovali jsme metodu pro různé druhy zemin. Rozšířili jsme možnosti použití metody při řešení problémů podle požadavků našich zákazníků. Vyvinuli jsme strojní vybavení, které umožnilo dosažení nynějších úspěchů. V roce 1986 jsme pro metodu tryskové injektáže Soilcrete získali potřebné certifikáty, atesty a povolení. Tento informační materiál Vás informuje o stavu techniky tryskové injektáže Soilcrete v současnosti. Tvary komplikovaných těles tryskové injektáže Soilcrete se vytvářejí na počítačích pomocí vlastního firemního softwaru Soiljet firmy Keller. 3

4 Soilcrete trysková injektáž Název Soilcrete je odvozený od anglických slov Soil = zemina a to concrete = spojit se na kompaktní hmotu a popisuje o jaký druh vylepšení základové půdy se jedná a kam je ho možné podle jeho vlastností zařadit. Metoda tryskové injektáže Metoda tryskové injektáže Soilcrete je založena na následujícím principu. Paprsek vody nebo cememntové s výstupní rychlostí 100 m/s, který může být navíc ještě podporována obálkou jeho kinetické energie, eroduje a rozrušuje zeminu v okolí vrtu. Oblasti použití metody Jíl Prach Písek Štěrk Kameny 100 Trysková injektáž Soilcrete Roztoky umělých látek Silikátové gely [ nv] Silikátové gely [vv] Velmi jemné mleté cementy Cementové Malty nv = nízkoviskózní vv = vysoceviskózní vhodné nehospodárné 0,002 0,006 0,02 0,06 0,2 0,6 2,0 6, Velikost zrna [mm Ø] Propad [hmotnostní procenta %] 0 Erodovaná zemina se přemisťuje a míchá s cementovou suspenzí. Část této směsi je vytlačována okolo vrtu k ústí vrtu. Metoda umožňuje vytvářet prvky nejrůznějších geometrických tvarů. Erozní dosah paprsku tryskové injektáže dosahuje v základové půdě až 2,5 m v závislosti na druhu zeminy, metody a použitého media. Po vytvrdnutí má těleso tryskové injektáže staticky užitné vlastnosti definované v atestech a certifikátech Institutu stavební techniky v Berlíně. Oblast použití Oproti tradičním metodám injektáže je Soilcrete úspěšně využívána za účelem zpevnění či utěsnění ve všech druzích zemin včetně jílů. Toto platí též pro nehomogenní zeminy včetně zemin obsahujících organické součásti. Metoda Soilcrete firmy Keller byla použita již i ve skalním podloží, např. v pískovci s nedostatečnou pevností tmelu. 4

5 Vlastnosti tryskové injektáže Soilcrete Trysková injektáž může podle úlohy působit jako zpevňující nebo těsnící těleso. Ve stále větším počtu případů se využívají kombinace obou těchto vlastností. Pevnost tělesa tryskové injektáže Soilcrete se určuje jak podle druhu a množství podílu cementu, tak i podle druhu a množství zbývajících částic zeminy, které společně tvoří těleso tryskové injektáže Soilcrete. Pevnost se pohybuje v rozmezí od 2 do 25 N/mm 2. Působení tryskové injektáže Soilcrete jako těsnění proti podzemní vodě se ovlivňuje vhodnými recepturami suspenzí, případně přidáním bentonitu. I pro tento případ se určuje těsnící vlastnost tryskové injektáže Soilcrete podle druhu a množství přidaných látek a na parametrech zbytkového podílu zeminy. Laboratorní zkouška receptury těsnící tryskové injektáže Soilcrete Čerpací a tlaková stanice tryskové injektáže Pevnost v tlaku tělesa tryskové injektáže Soilcrete Propad sítem [hmotnostní %] 100 % 50 0 Prach Písek Štěrk Nárůst pevnosti tryskové injektáže Soilcrete [kvalitativní] Pevnost v tlaku v procentech konečné pevnosti Nesoudržná zemina Soudržná zemina 0,002 0,06 2, Zrnitost [mm Ø] Doba tvrdnutí [dní ] Druh zeminy: Prach Písek Štěrk Pevnost v tlaku 5 10 < 25 [N/mm 2 ] Těsnění tryskovou injektáží Soilcrete snižuje propustnost k F o několik řádů. Extrémní požadavky na stupeň utěsnění vyvolávají odpovídající vysoké výrobní náklady. V mnohých případech objednatel současně využívá pevnostní i těsnící vlastnosti tryskové injektáže Soilcrete. V těchto případech se používaná připravuje s ohledem na obě vlastnosti. Tělesa tryskové injektáže Soilcrete se pevně propojí s každým druhem základu. 5

6 Trysková injektáž Soilcrete druhy metody Trysková injektáž Soilcrete se provádí třemi různými metodami. Výběr metody se řídí podle vlastností základové půdy, potřebného tvaru tělesa a požadované kvality. Cementová Zpětný tok Paprsek cementové Soilcrete - S Trysková injektáž Soilcrete jednosložková (Singl). Paprsek o výstupní rychlosti nejměně 100 m/sec se používá k současnému řezání a vytváření tělesa tryskové injektáže Soilcrete a tento paprsek není obalený vzduchem. Trysková injektáž Soilcrete jednosložková se používá v lehce rozrušitelných zeminách, na zhotovení malých až středních průměrů sloupů. Trojité soutyčí tryskové injektáže Soilcrete přivádí k hlavě tryskové injektáže Soilcrete odděleně tyto složky: vzduch, vodu a suspenzi Vrtné dláto se nachází pod hlavou tryskové injektáže Soilcrete. Při vrtání vystupuje z vrtné korunky. Vzduch Cementová Zpětný tok Paprsek cementové obalený vzduchem Soilcrete - D Trysková injektáž Soilcrete dvousložková (Double). Paprsek o výstupní rychlosti nejměně 100 m/sec se používá k současnému řezání a vytváření tělesa tryskové injektáže Soilcrete. Na zvýšení erozní síly a tím i zvětšení dosahu paprsku cementové se paprsek pomocí kruhové trysky obalí stlačeným vzduchem. Trysková injektáž Soilcrete dvousložková se používá pro lamelové stěny, podchytávání a těsnění dna. Vzduch Voda Cementová Paprsek cementové Zpětný tok Vodní paprsek obalený vzduchem Soilcrete - T Trysková injektáž Soilcrete třísložková (Tripl) rozrušuje zeminu vodním paprskem obaleným vzduchem o výstupní rychlosti nejměně 100 m/sec. Přídavnou tryskou umístěnou pod vodní tryskou se současně přidává cementová. Tlak je přitom větší než 15 atm. Jedna varianta této metody pracuje bez podpory vzduchového paprsku. Trysková injektáž Soilcrete třísložková se přednostně používá na podchytávání, těsnící stěny a těsnící dna. 6

7 Trysková injektáž Soilcrete tvary provedení jednostranná Základní geometrické formy těles tryskové injektáže Soilcrete jsou vytvářeny kombinací pohybů vrtného soutyčí: A B C dvojstranná Tažení hlavy bez rotace vytváří lamelu Soilcretu. Při vhodném uspořádání více trysek i vícenásobné lamely. Tažení hlavy a pohybování ze strany na stranu vytváří částečné sloupy tryskové injektáže Soilcrete. Tažení s rotací vytváří sloupy tryskové injektáže Soilcrete. Tělesa skládající se z prvků stejných tvarů Sloup A čtvrt sloupu B polovina sloupu C celý sloup Lamela Základní tvary tělesa tryskové injektáže Soilcrete Základní tvary tělesa tryskové injektáže Soilcrete se mohou libovolně často řadit za sebou, mohou vzájemně přesahovat, nebo mohou být kombinované tak, že je možné vytvořit libovolné těleso tryskové injektáže Soilcrete. Těsnění dna základových jam Lamelové podzemní těsnící stěny Odkopané zkušební těleso tvořené několika sloupy tryskové injektáže Soilcrete s přesahem pro těsněné dno stavební jámy Odkopané sloupy tryskové injektáže Soilcrete pro podchycení budovy v písčité zemině Kazetové podzemní těsnící stěny Složená tělesa tryskové injektáže Soilcrete Stěny tryskové injektáže Soilcrete Lamelová stěna s těsněným dnem Těleso pro podchycení budovy Hlubinné základy 7

8 Trysková injektáž Soilcrete pracovní postup Zařízení staveniště pro tryskovou injektáž Soilcrete se skládá z kompaktní mísící a čerpací stanice, zásobníků a sil. Odtud vede svazek hadic a kabelů k místu provádění tryskové injektáže. Zde pracuje vrtná souprava tryskové injektáže Soilcrete. Věž soupravy tryskové injektáže Soilcrete může být vysoká 2 m pro práci v suterénních prostorách a může dosahovat až 35 m, jestliže se jedná o práci prostorově neomezenou. Vrty pro tryskovou injektáž Soilcrete se nachází většinou v úzkých jímkách, odkud se přebytečná zpětná odčerpává kalovými čerpadly. Přebytečná je vedená do usazovacích jímek, nebo do kontejnerů. Vzduch Voda Cement/ bentonit K regeneraci zpětné Malé vrtné soupravy vlastní výroby mohou pracovat i ve stísněných prostorách 1 Vrtání Vrtné soutyčí se zavrtá do potřebné hloubky, spolu s hlavou tryskové injektáže Soilcrete a vrtnou korunkou. Vrtání je zpravidla podporováno výplachem ze a zároveň tento výplach slouží jako pažení mezikruží mezi vrtným soutyčím a stěnou vrtu. Při vrtání zdí nebo betonu se používají speciální vrtné korunky. 2 Rozrušování zeminy Rozrušování zeminy začíná na nejhlubším místě vrtu pomocí trysky, z které proudí paprsek vody. Přebytečná směs vody, zeminy a vytéká přes mezikruží dané stěnou vrtu a vrtným soutyčím na povrch. Předem určené parametry tryskové injektáže Soilcrete jsou neustále kontrolovány. 3 Trysková injektáž Soilcrete Současně s rozrušováním zeminy se u všech druhů tryskové injektáže Soilcrete přivádí cementová pod tlakem a pomocí turbulentního proudění se optimálně promísí se zeminou. Až do počátku tuhnutí každého jednotlivého sloupu se udržuje potřebný přetlak v každém vrtu. 8

9 Kontrola Při zhotovování sloupů tryskové injektáže Soilcrete se kontroluje až 12 různých dat výrobního procesu, které používá stavbyvedoucí na řízení a dozor při výrobě tryskové injektáže Soilcrete. Ovládací pult a centrální jednotka měřícího přístroje M4 Míchací a čerpací stanice Regenerace zpětné Programm: Soilcrete-D-Verfahren (1.0.0) Inventar: Baustelle: Los: 0 Punkt: 19 lfd. Nr.: 3 Datum: Zeit: 16:287:30 Intervall: 2 sek Wichte: Legende: Zeit [sek] 0 Tiefe [m ] Vorschub [m/min] Bohrandruck [bar] Druck Susp [bar] Abt.: Beratung und Entwicklung Durchfluß Susp [l/min] Drehzahl [U/min] Důležité údaje zhotovení tryskové injektáže Soilcrete jsou elektronicky zaznamenávány Rozšiřování Tělesa tryskové injektáže Soilcrete libovolného tvaru se mohou libovolně propojovat a kombinovat a to jak v čerstvém stavu, tak i čerstvý sloup vůči zatvrdnutému sloupu. Pořadí zhotovení sloupů tryskové injektáže Soilcrete se provede v souladu s podmínkami na stavbě a v závislosti na zadání Punktdauer: min Max. Tiefe: 6.3 m Säulenlänge: 6.1 m Kvalita provádění tryskové injektáže Soilcrete je zajišťována optickými a manuálními kontrolami a testy podle našich firemních předpisů. Vrtná jádra tryskové injektáže 9

10 Trysková injektáž Soilcrete použití Trysková injektáž Soicrete pro zpevňování Při úlohách zpevňování základové půdy stojí na prvním místě podchycení budov v těsném sousedství stavebních jam. Následují změny základů a jejich sanace. Nové směry ukázala trysková injektáž Soilcrete také v nezpevněných sedimentech při stavbě tunelů. Podchycení Podchycení je odolné proti deformacím, působí jako kotvené gravitační opěrné zdi, které současně těsní stavební jámu proti podzemní vodě. Podchycení je možné realizovat i v prostorově omezených poměrech. Tunelové klenby Tunelové klenby zhotovené tryskovou injektáží Soilcrete se přednostně používají v nezpevněných horninách, pod ohroženými budovami a nebo vedle nich. Tyto klenby podle potřeby také těsní proti podzemní vodě. Sanace základů Historické stavby mohou být ohro- ženy sedáním. Trysková injektáž Soilcrete umožňuje bezpečnou sanaci základů s nejvyšší možnou ochranou Trysková injektáž Soilcrete horizontální Sloupy tryskové injektáže Soilcrete s přesahem slouží k zabezpečení výrubu v tunelovém stavitelství v nezpevněných horninách. Pro jednotlivé výlomy se zhotovují horizontálně nebo mírně skloněné. Změny základů Změny používání stavby, nebo její přestavba vyžaduje často náhradu, nebo změnu stávajících základů. Trysková injektáž Soilcrete řeší tento problém hospodárně, s vysokou flexibilitou. Pažení šachet Šachty z přeřezaných sloupů tryskové injektáže Soilcrete se zhotovují tehdy, pokud při provádění zajištění nesmí vzniknout vibrace a nebo pokud šachta zasahuje pod hladinu podzemní vody. Hlubinné základy Trysková injektáž Soilcrete se používá při budování novostaveb, kde sousední budovy, např. historické budovy nebo výpočetní střediska, vyžadují mimořádnou opatrnost. Odstranění zemního tlaku Stavební objekty namáhané zemním tlakem, jako památkově chráněné opěrné zdi, podpěry, nebo přístavní a nábřežní zdi, je možné dodatečně odlehčit zhotovením a spojením se staticky posouzeným tělesem tryskové injektáže Soilcrete. 10

11 Trysková injektáž jako těsnění Zajištění stavební jámy a podchycení pomocí tryskové injektáže Soilcrete je dostatečně tuhé a vodonepropustné. V kombinaci s utěsněním dna stavební jámy pomocí metody Soilcrete je možno vytvořit hluboké stavební jámy bez celoplošného snížení hladiny podzemní vody. Trysková injektáž Soilcrete v důsledku používání minerálních pojiv je ve velké míře ekologická a je vhodná pro použití v podzemních vodách. Lamelové podzemní stěny Lamelové podzemní stěny zhotovené tryskovou injektáží Soilcrete na těsnění proti podzemní vodě se používají pod komunikacemi a stavebními objekty, kde dochází k častému křížení s inženýrskými sítěmi a k rozdělení velké stavební jámy na menší kazety. Podle potřeby se budují jednoduché, nebo vícenásobné lamelové podzemní těsnící stěny. Klenbová dna stavebních jam V úzkých stavebních jámách a šachtách se využívá klenbový účinek tryskové injektáže Soilcrete proti vztlaku podzemní vody. To umožňuje zakládat v menších hloubkách, než by odpovídalo běžnému zabezpečení proti vztlaku podzemní vody. Pilířové stěny Při větším mechanickém namáhání na pevnost ve smyku, při nebezpečí výmolů, nebo na dosažení vyššího stupně utěsnění se zhotovují podzemní stěny z přeřezávaných sloupů tryskové injektáže Soilcrete. Těsnící víko Víko z tryskové injektáže Soilcrete chrání podzemní vodu proti znečištění pod stavebními objekty, při stavebních aktivitách a před toxickými navážkami. Těsnění hrází tryskovou injektáží Soilcrete Tryskovou injektáží Soilcrete se sanují porušená těsnící jádra hrází, nebo se zhotovují náhradní těsnící stěny v hrázi, nebo pod hrází. Těsnění spár Dodatečně potřebné těsnění spár, plánované či nikoliv, mezi pilotami, štětovnicemi, nebo stavebními částmi v zemině je možné vykonat úspěšně tryskovou injektáží Soilcrete Wing-Jet. Těsnění dna stavebních jam Těsnění dna stavebních jam se zhotovuje z přesahujících krátkých sloupů tryskové injektáže Soilcrete v dostatečné hloubce vzhledem k vztlaku. Trysková injektáž Soilcrete se napojí na každý druh bočního vertikálního těsnícího systému. Okna pro podzemní vodu Podzemní stěny se často používají jako dočasné těsnění proti podzemní vodě. Znovuotevření propustků je možné uskutečnit vyplavením pojiva v připravených polích při nasazení přístrojů tryskové injektáže. 11
