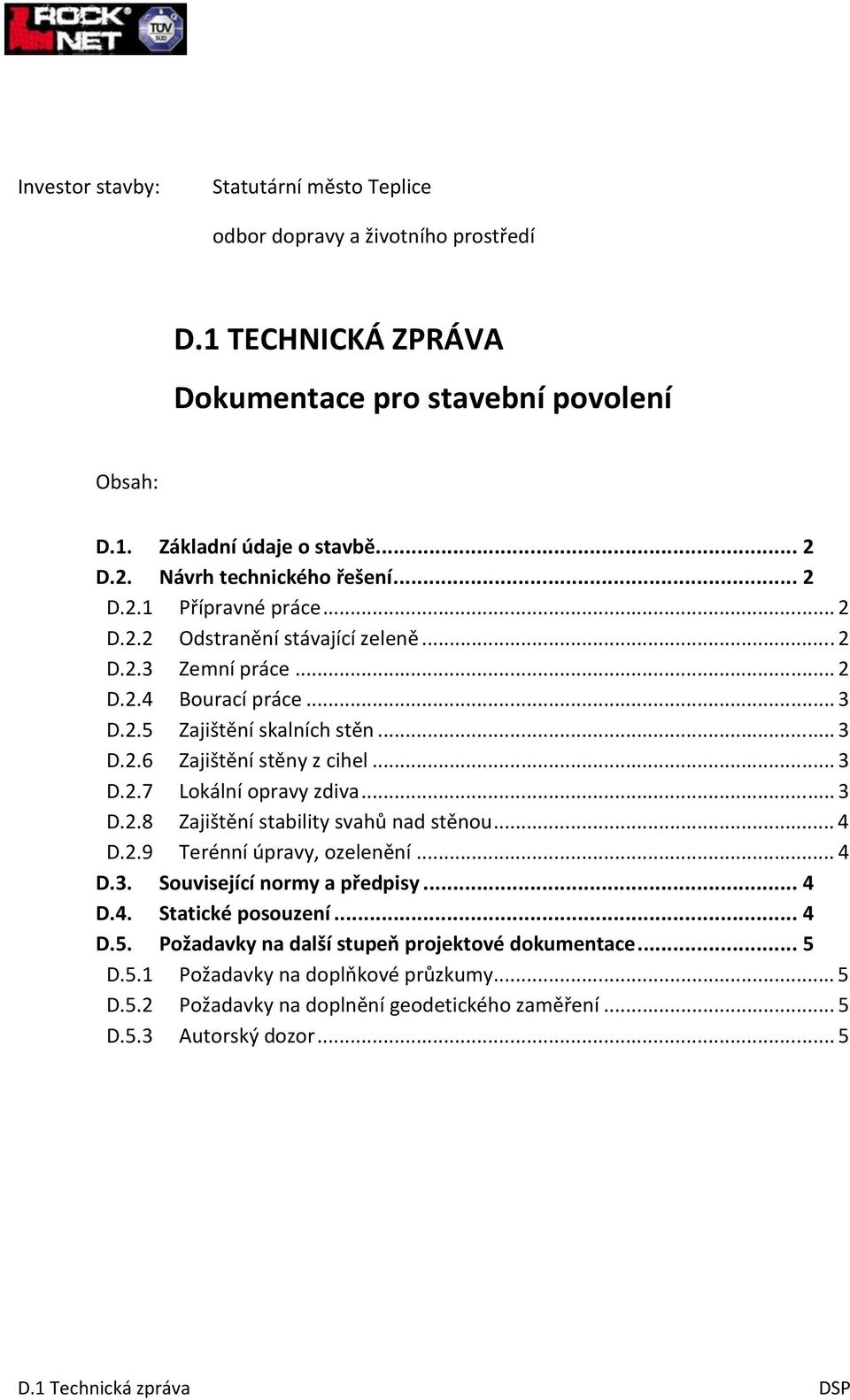

2 Investor stavby: Statutární město Teplice odbor dopravy a životního prostředí D.1 TECHNICKÁ ZPRÁVA Dokumentace pro stavební povolení Obsah: D.1. Základní údaje o stavbě... 2 D.2. Návrh technického řešení... 2 D.2.1 Přípravné práce... 2 D.2.2 Odstranění stávající zeleně... 2 D.2.3 Zemní práce... 2 D.2.4 Bourací práce... 3 D.2.5 Zajištění skalních stěn... 3 D.2.6 Zajištění stěny z cihel... 3 D.2.7 Lokální opravy zdiva... 3 D.2.8 Zajištění stability svahů nad stěnou... 4 D.2.9 Terénní úpravy, ozelenění... 4 D.3. Související normy a předpisy... 4 D.4. Statické posouzení... 4 D.5. Požadavky na další stupeň projektové dokumentace... 5 D.5.1 Požadavky na doplňkové průzkumy... 5 D.5.2 Požadavky na doplnění geodetického zaměření... 5 D.5.3 Autorský dozor... 5

3 Strana 2 z 5 D.1. Základní údaje o stavbě Předmětem této projektové dokumentace je zajištění skalní stěny, která je zčásti volná a dochází k sesuvům zvětralé horniny, zčásti je zajištěna obkladním cihelným nebo kamenným zdivem, většina pohledové plochy je tvořena zbytky domů, které zde dříve stály. Pro potřeby zpracování PD ve stupni DSP nebyla ověřována situace za rubem zdí. Předpoklad je, že se jedná o obkladní zdivo, tedy že zeď je přímo na kontaktu s horninovým masivem. D.2. D.2.1 Návrh technického řešení Přípravné práce V prostoru podél ulice Mlýnská bude zřízen dočasný ochranný plot výšky 2 m, sloužící k zamezení vstupu nepovolaných osob do prostoru stavby. Ten bude doplněn o výstražné značení ( zákaz vstupu nepovolaných osob, výjezd vozidel stavby, apod.). Obkladní cihelné zdi, které budou ponechány, budou očištěny otryskáním alternativně vysokotlaký vodní paprsek nebo pískování. Cílem je odstranit nesoudržné pojivo ze spár a připravit zdivo na hloubkové spárování, popř. odhalit další části zdiva, kde bude nutné provést přezdění. D.2.2 Odstranění stávající zeleně Stávající náletová zeleň v plochách, kde budou prováděny svahové úpravy, bude odstraněna a ekologicky zlikvidována. Stromy budou káceny seříznutím v úrovni terénu. Volné pařezy (převážně z horní hrany svahu, obnažené postupnou erozí) budou naloženy a odvezeny na skládku. Kácení stromů bude prováděno pouze v místech, kde by jejich vyvrácení (např. působením větru) mohlo být spouštěcím mechanizmem skalního řícení. Smýcené keře a větve stromů budou štěpkovány a odvezeny na skládku nebo likvidovány spálením na místě určené objednatelem. D.2.3 Zemní práce Sesuté části skalního masivu a obkladních zdí budou naloženy a odvezeny na skládku. Stejně tak budou odtěženy potenciálně plošně i bodově nestabilní části stěny. Jedná se o převisy, volné bloky horniny, zeminy v místě náletových dřevin, atd. Pro destrukce nebo rozbíjení větších bloků a nestabilních partií budou použita vzduchová sbíjecí kladiva a hydraulické klíny. V místech, kde by těžší mechanizace ohrožovala bezpečnost pracovníků, civilních osob nebo přilehlých objektů (dům č.p. 326), bude použita lehčí mechanizace příp. ruční práce, bourání bude minimalizováno. Veškeré zemní práce musí probíhat se zvýšenou opatrností, aby nedošlo k narušení stability svahu nebo rozvolněných skalních partií.

4 Strana 3 z 5 D.2.4 Bourací práce Obkladní zdi a zbytky domovních zdí z kamenného nebo smíšeného zdiva budou zcela odstraněny. Bourání bude prováděno postupně shora tak, aby nebyla ohrožena bezpečnost pracovníků. Pro omezení prašnosti bude během bourání prováděno zkrápění. Nesoudržné korunní zídky se zcela zdegradovaným pojivem budou rozebrány ručně. D.2.5 Zajištění skalních stěn Odhalené skalní stěny, resp. stěna z kompaktního zdiva, budou zajištěny proti vypadávání bloků horniny a částí zdiva ocelovými vysokopevnostními sítěmi, s minimální tahovou pevností 150 kn/m. Obvodové lano Ø12 mm bude ocelové, pozinkované, s povlakem z PVC. Méně strmé části stěny budou plošně zajištěny dvouzákrutovým ocelovým pletivem s min. tahovou pevností 40 kn/m. Sítě a pletivo budou do masivu kotveny pomocí sklolaminátových injekčních kotevních tyčí Ø32mm délky 3 a 4, s přítlačnými deskami 200x200x10mm a kotevními maticemi. Rastr kotev bude 2x2 m v ploše, u kotev pro napínací lano je stanovena osová vzdálenost 2,5 m. Vyčnívající části kotev budou ošetřeny antikorozním nátěrem (3x epoxidový nátěr). V první fázi budou přítlačné desky a matice pouze osazeny tak, aby držely síť. Poté budou kotvy aktivovány momentovým klíčem na 40 kn (pouze u vysokopevnostních sítí). Následně bude napínáno obvodové lano. Upevnění kotev ve vrtu bude provedeno cementovou tixotropní injektážní suspenzí s vodním součinitelem 0,5-0,6. Napínací lano bude vedeno po obvodu daného úseku navařenými oky na maticích svorníků Ø32mm. Fixace ke kotevním tyčím s okem bude provedena pomocí 4 ks lanových svěrek (nominální velikosti 13) na každý segment lana. Max. délka napínaného segmentu lana je 30 m. Ochrana lana proti oděru v oku je zajištěna použitím očnic. Fixace sítí a obvodového lana bude provedena kompresními sponkami, stejně jako spojování jednotlivých pásů sítí. D.2.6 Zajištění stěny z cihel Stěna z pohledových cihel nebude vybourána a její zajištění bude provedeno stejně jako u skalní stěny kombinací vysokopevnostních sítí a sklolaminátových kotevních tyčí (viz kap. D.2.5.). D.2.7 Lokální opravy zdiva D Hloubkové spárování Zdivo s vyčištěnými spárami bude hloubkově přespárováno sanační spárovací maltou. Spárování bude prováděno ručně. Základní požadavky na maltu jsou tixotropní, nesmrštivá, mrazuvzdorná, s odolností proti UV záření. Minimální pevnost v tlaku 5 MPa.

5 Strana 4 z 5 D Přezdění Části zdiva, které mají zvětralou maltu, ale jsou celistvé (nerozpadají se samy o sobě) budou ručně rozebrány a znovu vyzděny na maltu MC15. D.2.8 Zajištění stability svahů nad stěnou Nad úseky, kde proběhne zajištění obkladních nebo skalních stěn, bude terén vysvahován. Povrch zásypu bude zpevněn jutovou georohoží minimální gramáže 500 g/m 2, kotvenou do tělesa zásypu hřebíkováním. Jako hřebíky budou použity tyče Ø10 mm z betonářské oceli B500B délky 0,8 m, opatřenými na konci hákem. D.2.9 Terénní úpravy, ozelenění Prostor nad hranou skalní stěny, resp. nad korunami obkladních zdí, bude vysvahován v max. sklonu 1:2. Svah bude zajištěn jutovou rohoží min. gramáže 500 g/m2 a ozeleněn. Projekt pro stavební povolení počítá pouze se zatravněním. V případě požadavků investora na jiný rozsah ozelenění bude v dokumentaci pro provedení stavby přesně specifikován způsob typy stromů, keřů, ošetřování, atd. D.3. Související normy a předpisy ČSN Zemní tlak na stavební konstrukce; ČSN Základová půda pod plošnými základy; ČSN EN Navrhování geotechnických kontrukcí Část 1 Obecná pravidla; ČSN Zemní práce; ČSN ISO Zásady navrhování konstrukcí hodnocení existujících konstrukcí; ČSN EN Beton Část 1: Specifikace, vlastnosti, výroba a shoda; ČSN EN 1990 Eurokód: Zásady navrhování konstrukcí (vč. změny A1); ČSN EN ISO Stavební konstrukce - Těsnicí hmoty - Klasifikace a požadavky pro tmely; ČSN EN ISO Zásady navrhování konstrukcí hodnocení existujících konstrukcí; ČSN EN Výrobky a systémy pro ochranu a opravy betonových konstrukcí - Definice, požadavky, kontrola kvality a hodnocení shody - Část 3: Opravy se statickou funkcí a bez statické funkce; ČSN EN Výrobky a systémy pro ochranu a opravy betonových konstrukcí - Definice, požadavky, kontrola kvality a hodnocení shody - Část 9: Obecné zásady pro používání výrobků a systémů. D.4. Statické posouzení Statické posouzení bude provedeno v dalším stupni projektové dokumentace (Dokumentace pro provedení stavby).
