NÁVOD K OBSLUZE STAVEBNÍ VRÁTEK U-200 K

Transkript

1 NÁŘADÍ A STROJE PRO STAVEBNICTVÍ NÁVOD K OBSLUZE STAVEBNÍ VRÁTEK U-200 K SPLNÍ I NÁROČNÉ POŽADAVKY

2 STAVEBNÍ VRÁTEK U-200 K POKYNY PRO UVEDENÍ STAVEBNÍHO VRÁTKU DO PROVOZU Umístění a montáž Závěsná konstrukce vrátku musí být umístěna a upevněna přesně v souladu s pokyny pro konkrétní způsob použití. Motor vrátku je elektrický jednofázový s napájecím napětím 220 V/50 Hz. Na zvláštní objednávku může být dodána verze pro frekvenci 60 Hz. Zástrčku napájecího kabelu zasuňte do zásuvky typu Schuko se zapojenými dvěma vodiči a uzemněním. Napájení musí být jištěno proudovým chráničem s rozdílovým proudem 30 ma a jističem maximálně 25 A. Používáte-li prodlužovací kabely, musejí splňovat následující parametry: 3 vodiče (2 vodiči + zem) dle standardu H07RN-f, minimální průřezy vodičů 2,5 mm 2 a maximální délka 50 metrů. Při větší délce prodlužovacích kabelů je nutné volit kabel s větším průřezem vodičů, jinak by mohlo docházet k poklesu napětí. Vrátek není vybaven ochranou proti přetížení, proto musí být na přívodu napětí magneticko-tepelný jistič nastavený na 12 A. Kontroly před uvedením do provozu Před spuštěním zařízení zkontrolujte, zda jsou elektrické ochranné prvky v bezvadném funkčním stavu, při použití prodlužovacích kabelů zkontrolujte neporušenost izolace. Znovu zkontrolujte, zda je závěsná tyč správně namontována a kotvicí body pevně drží (viz příslušný obrázek detail B). Zkontrolujte také zda je umístěna podložka (16) a šroub (17) viz obr. 1 u pokynů k montáži závěsné tyče s dvěma opěrnými nohami. Pokyny pro používání Pracovní prostor vrátku musí být volný bez jakýchkoli překážek, aby jeho obsluha měla dostatek prostoru na manipulaci, nakládání i vykládání. Pracoviště musí být uzpůsobeno tak, aby byl umožněn volný pohyb přepravovaného materiálu. Při zavěšování nákladu dávejte pozor, aby bylo ucho nádoby správně vloženo v karabině a pojistná západka zapadla do spodní polohy. Kontrolujte, zda se lano správně navíjí na buben, zda se závity nenavíjejí přes sebe. Na lanu nesmějí být smyčky, mohlo by to vést k jeho poškození nebo nečekanému poklesu břemene. I pokles o krátkou vzdálenost může být nebezpečný. Pokud některá z těchto věcí nastane, převiňte lano na bubnu, aby bylo navinuto jako při dodání z výroby. Z bezpečnostních důvodů musí obsluha nosit vhodné pracovní oblečení bez volných částí, které by se mohly zachytit za pohyblivé části zařízení a způsobit úraz. Pokud nastanou během zvedání nebo spouštění jakékoli nebezpečné nebo neobvyklé okolnosti, neprodleně vrátek zastavte červeným nouzovým vypínačem. Údržba Mazání vyžaduje pouze čep otáčení vrátku, mazejte ho jednou měsíčně. Kontrolujte, zda je lano v dobrém technickém stavu. Pokud zjistíte, že jsou některé ocelové drátky přelomené (po dlouhodobém používání se to může stát), musí být lano vyměněno

3 MONTÁŽ STOJANU SE DVĚMA OPĚRNÝMI NOHAMI 1. Vyberte únosné, pevné, vodorovné místo, nejlépe betonovou desku. 2. Rozložte nohy stojanu (10 a 11) do úhlu znázorněného na obrázku. Příčku (12) zajistěte šroubem (13). 3. Do stojanu CT1 vložte výsuvnou část a zasuňte ji na doraz, v této poloze ji zajistěte čepem (6). 4. Spodní část stojanu vsuňte do držáku v dílu 14. Zkontrolujte, zda je správně usazen, svařovanou patku vložte do jejího držáku (viz detail A). 5. Šrouby přivařené na koncích ramen (7 a 8) zasuňte do otvorů v příchytce na sloupku (viz obr.) a řádně dotáhněte křídlové matice (9). 6. Po dokončení montáže musí být stojan s opěrnými nohami ukotven do podlahy. Pokud je podlaha betonová, postačí použití vhodných kotev v příslušné vzdálenosti. Nohy (10 a 11) připevněte svorníkovými šrouby M10 (15) a maticemi. Pak otáčejte třmenem (5), dokud není patka (4) v kontaktu se zemí. Zkontrolujte, zda závěsná tyč zůstala ve svislé poloze. Kotvy mohou být použity i do betonového potěru, ale v takovém případě je nutné na nohy (10 a 11) položit protizávaží. Jinak by nebyla zajištěna dostatečná stabilita celého zařízení. Případně může být kotvení nahrazeno protizávažím na nohách. Pokud je stojan postaven na zemině nebo podobném méně pevném materiálu, doporučuje se konstrukci s nohama podložit (např. dlaždicemi) a na nohy umístit protizávaží. V každém případě musí být z bezpečnostních důvodů stabilita zařízení během práce důkladně zajištěna. 7. Po umístění stojanu na ní může být namontováno vlastní zvedací zařízení. Po nasazení zašroubujte šroub (17) s podložkou (16) do otvoru na horní části držáku vrátku (viz obr., detail B). Šroub (17) dotáhněte jen tolik, aby se vrátek na čepu mohl otáčet. 8. Při demontáži vrátku vyšroubujte šroub (17), sundejte podložkou a vrátek vysaďte z čepu. Vrátek vždy demontujte ještě před demontáží kotevních bodů na nohách (10 a 11), případně před sundáním protizávaží

4 MONTÁŽ ROZPĚRNÉ TYČE STROPNÍ NEBO OKENNÍ Rozpěrné tyče CT-1 a CT-2 jsou určeny k montáži do prostoru mezi dvě podlaží (mezi podlahu a strop) nebo do otvoru pro okno. Postup montáže je následující: 1. Vyndejte čepy (6) a vysuňte spodní a horní část rozpěrné tyče přibližně na vzdálenost mezi podlahou a stropem, zasuňte čepy zpět. 2. Ustavte rozpěrnou tyč do požadované pozice a otáčejte třmenem patky (5), dokud se patka (4) a horní opěra (2) dostatečně nerozepřou mezi podlahu a strop. Paličkou poklepejte konec třmenu, aby bylo rozepření tyče dostatečně pevné. Pokud se některý z konců rozpěrné tyče (nebo oba) nachází na místě, pod/nad kterým jsou dutiny nebo je povrch méně únosný, musí být podložen deskou dostatečné tloušťky, která zatížení rozloží. 3. Na tyč zavěste vlastní zvedací zařízení (viz dále). ROZMĚRY Rozpěrná podlažní tyč typ CT-1 Rozpěrná okenní tyč typ CT-2 Výška Výška max mm min mm max mm min. 960 mm MONTÁŽ NA KONZOLU NAMONTOVANOU NA TRUBKY SVISLÉHO LEŠENÍ Vrátek může být namontován na trubky svislého lešení pomocí speciální konzoly se sponami. Průměr trubek musí být minimálně 60 mm a tloušťka stěny 4 mm. Stěny nesmějí být zeslabeny otvory a rozestup spon lešení musí být maximálně po 2,5 m. Navíc je nutné brát v úvahu klopný moment při práci vrátku pod plným zatížením a maximálním vyložení ramene. Proto musí být lešení řádně ukotveno. Nejprve namontujte konzolu na vybrané místo na svislé trubce a řádně dotáhněte její spony. Vlastní zvedací zařízení se montuje na konzolu stejným způsobem jako na stojan se dvěma opěrnými nohami

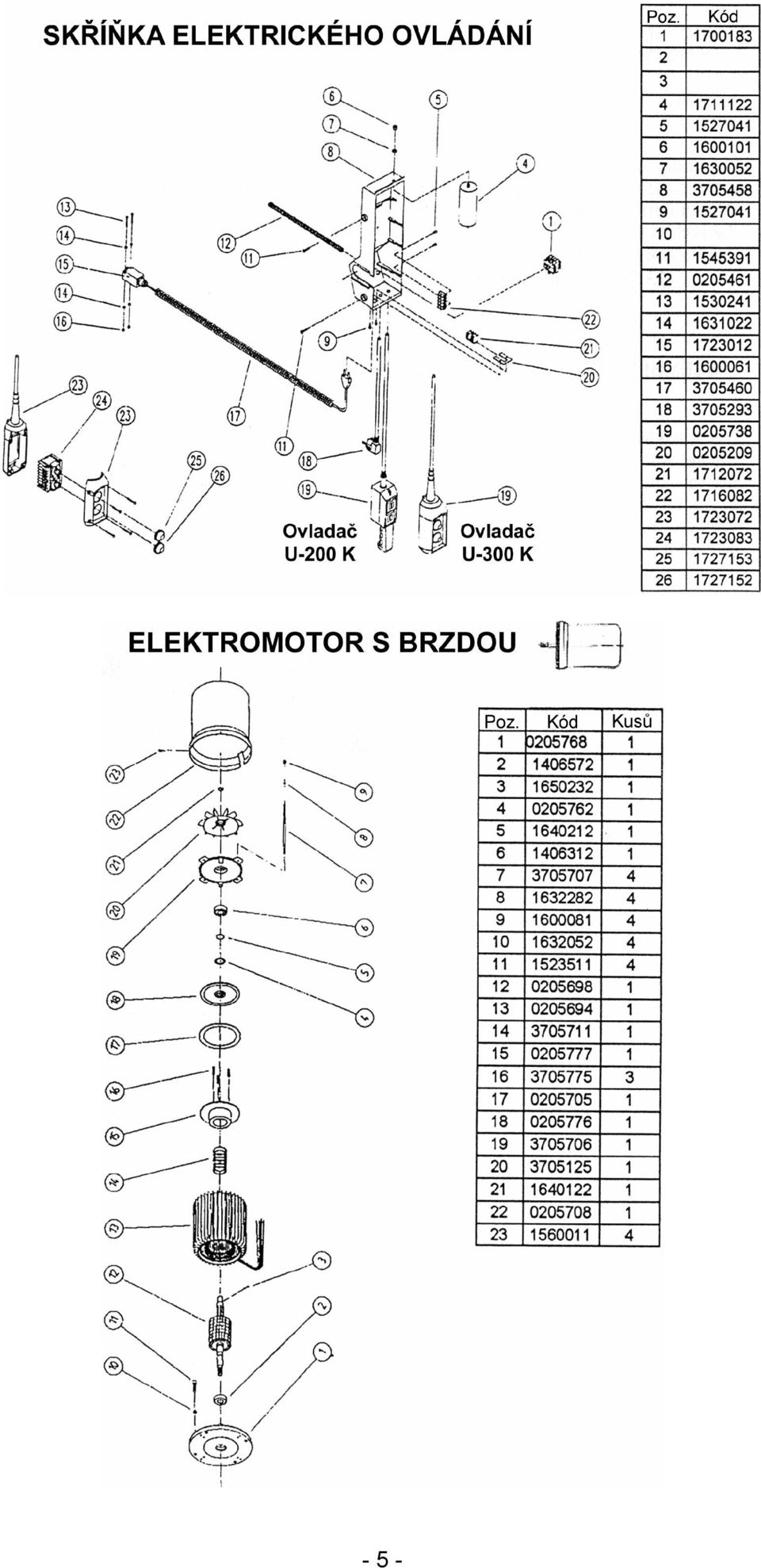

5 - 5 -

6 - 6 -

7 - 7 -
