ÚLOHY K PROCVIČOVÁNÍ U 11

Rozměr: px

Začít zobrazení ze stránky:

Download "ÚLOHY K PROCVIČOVÁNÍ U 11"

Květoslava Pešková
před 8 lety
Počet zobrazení:

1 ÚLOHY K PROCVIČOVÁNÍ U 11 SPOJENÍ NOSIČE ČEPU S RÁMEM Nosič čepu je přišroubován k rámu průchozími šrouby. Poloha čepu nemusí být přesná. Díry pro šrouby volte podle jemné šroubů a a 1 b b 1 1 M M M M M

Díry pro šrouby volte podle jemné šroubů a a 1 b b 1 1 M 5 4 30 10 30 20

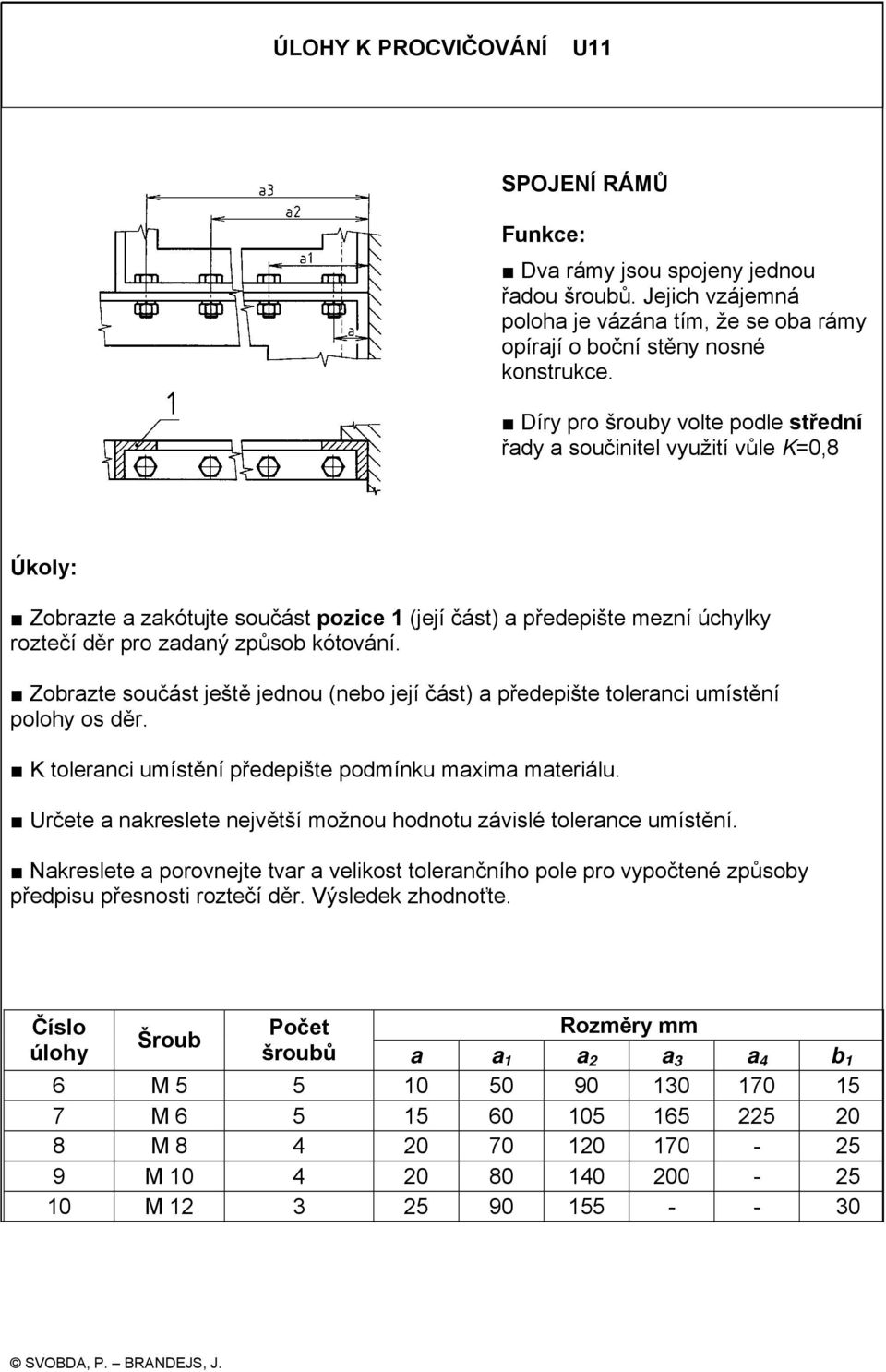

2 ÚLOHY K PROCVIČOVÁNÍ U11 SPOJENÍ RÁMŮ Dva rámy jsou spojeny jednou řadou šroubů. Jejich vzájemná poloha je vázána tím, že se oba rámy opírají o boční stěny nosné konstrukce. Díry pro šrouby volte podle střední šroubů a a 1 a 2 a 3 a 4 b 1 6 M M M M M

Díry pro šrouby volte podle střední šroubů a a 1 a 2 a 3 a 4 b 1 6 M 5 5 10 50 90 130 170 15

3 ÚLOHY K PROCVIČOVÁNÍ U11 DRŽÁK POUZDRA Držák je spojen se základní deskou průchozími šrouby. Poloha držáku a desky je funkčně vázána s rámem ve dvou směrech. Díry pro šrouby volte podle jemné šroubů a 1 a b 1 b 11 M M M M M

Poloha držáku a desky je funkčně vázána s rámem ve dvou směrech.

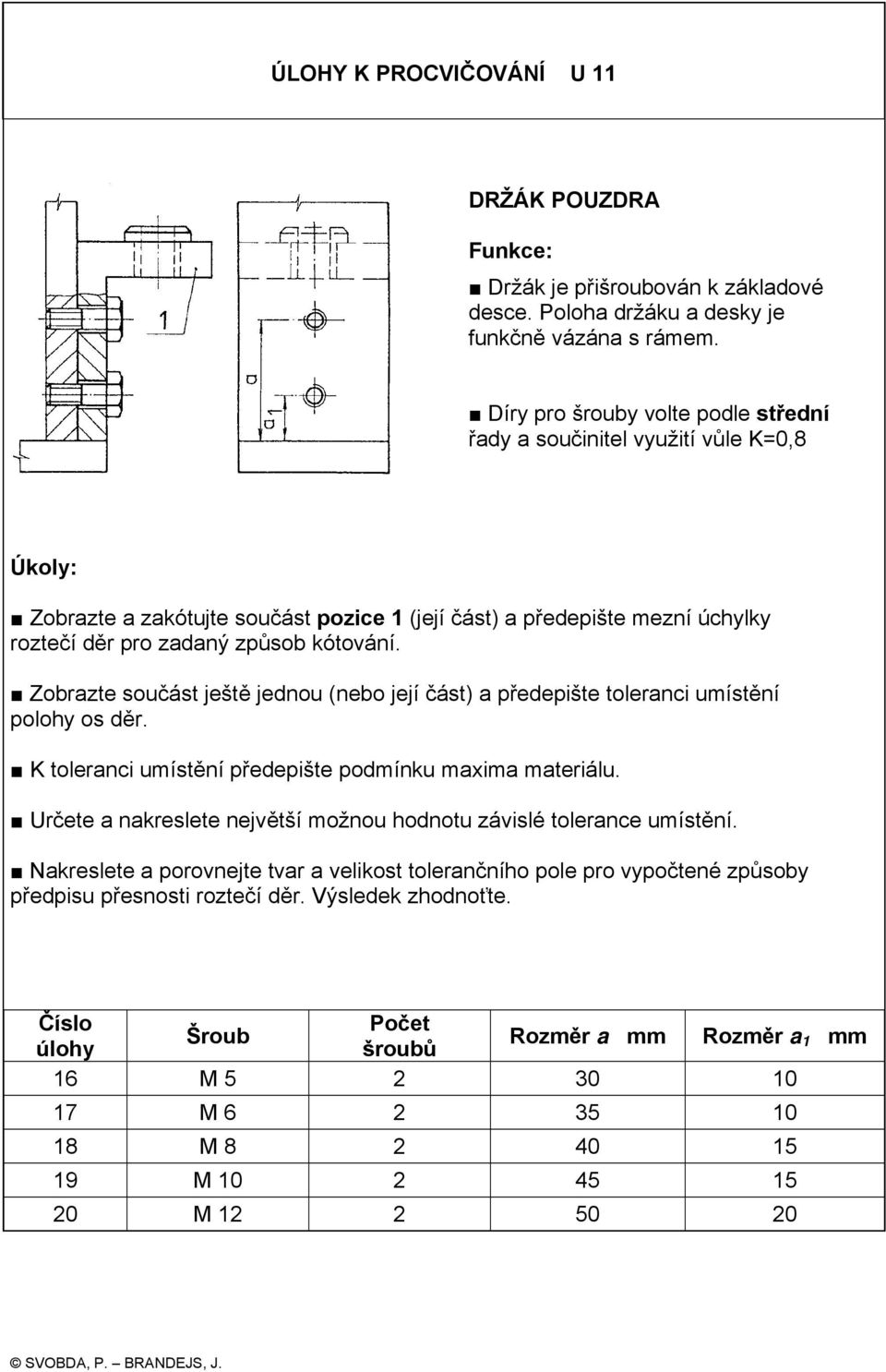

4 ÚLOHY K PROCVIČOVÁNÍ U 11 DRŽÁK POUZDRA Držák je přišroubován k základové desce. Poloha držáku a desky je funkčně vázána s rámem. Díry pro šrouby volte podle střední šroubů Rozměr a mm Rozměr a 1 mm 16 M M M M M

Díry pro šrouby volte podle střední šroubů Rozměr a mm Rozměr a 1 mm

5 ÚLOHY K PROCVIČOVÁNÍ U 11 DRŽÁK POUZDRA Držák pouzdra kluzného vedení je připevněn šrouby k tělesu. Pro správnou funkci ložiska je držák v tělese středěn. Průchozí díry pro šrouby volte podle jemné. šroubů a b d 21 M M M M M

Pro správnou funkci ložiska je držák v tělese středěn.

6 ÚLOHY K PROCVIČOVÁNÍ U 12 PŘÍRUBY POTRUBÍ Utěsnění se provádí na čelní stykové ploše přírub. Příruby nejsou spolu středěny Díry pro šrouby volte podle střední řady a součinitel využití vůle K=0,8. Zobrazte a zakótujte součást pozice 1 (její část) a předepište toleranci umístění šroubů Rozměr D 1 mm Rozměr D 2 mm 1 M M M M M M

Zobrazte a zakótujte součást pozice 1 (její část) a předepište toleranci umístění šroubů Rozměr D 1 mm

7 ÚLOHY K PROCVIČOVÁNÍ U 12 KOTOUČOVÁ SPOJKA Kotouče spojky jsou spojeny několika průchozími šrouby a maticemi. Souosost kotoučů je zabezpečena středěním na válcové ploše. Díry pro šrouby volte podle jemné Zobrazte a zakótujte součást pozice 1 (její část) a předepište toleranci umístění šroubů D 1 D 2 d 7 M M M M M M

Díry pro šrouby volte podle jemné Zobrazte a zakótujte součást pozice 1 (její část) a předepište

8 ÚLOHY K PROCVIČOVÁNÍ U 12 KOTOUČOVÁ SPOJKA Kotouče spojky jsou spojeny několika závrtnými šrouby a maticemi. Souosost kotoučů je zabezpečena středěním na válcové ploše. Díry pro šrouby volte podle jemné řady a součinitele využití vůle K = 0.8. Zobrazte a zakótujte pravou polovinu spojky a předepište toleranci umístění Zobrazte a zakótujte levou polovinu spojky a předepište posunuté toleranční pole. šroubů D 1 D 2 d 13 M M M M M M

8. Zobrazte a zakótujte pravou polovinu spojky a předepište toleranci umístění Zobrazte a zakótujte levou polovinu spojky a

9 ÚLOHY K PROCVIČOVÁNÍ U 12 VÍKO VSTUPNÍHO HŘÍDELE Víko je oporou ložiska a současně uzavírá a těsní prostor ložiska. Víko je středěno ve skříni. Díry pro šrouby volte podle jemné řady a součinitel využití vůle K=0,8. Zobrazte a zakótujte součást pozice 1 (její část) a předepište toleranci umístění šroubů Rozměr D 1 mm Rozměr D 2 mm 19 M M M M M M
