1 České Radiokomunikace Smart Infrastruktura pro Smart Metering a Smart Grids Marcel Procházka Head of Business Development and Strategy Milníky digitalizace Smart Life 24. ledna 2012

2 Agenda Představení společnosti Smart Grids a Smart Metering požadavky na komunikační infrastrukturu Unikátní řešení datové komunikace pro aplikace Smart Grids a Smart Metering Role Českých Radiokomunikací ve Smart Metering and Smart Grids projektech 2

3 České Radiokomunikace Lídr na trhu televizního a rozhlasového vysílání Přední poskytovatel telekomunikačních služeb Poskytovatel ICT a DC komplexních řešení Naše symboly 3

4 Historie a klíčové mezníky společnosti 1963 Založení společnosti (státní podnik) 1994 Transformace společnosti do akciové společnosti 1996 Ve spolupráci s Deutsche Telekom založení T-Mobile CZ 2008 Zahájení národního procesu digitalizace televizního vysílání 2009 Dokončení výstavby bezdrátové sítě WiMAX a optické sítě 2009 Prodej maloobchodní části společnosti ČRa firmě T-Mobile 2010 Vstup na ICT trh (IaaS a PaaS) 2010 Vstup nového globálního investora do společnosti (100% Macquarie Infrastructure and Real Assets Europe) 2011 Dokončení národního procesu digitalizace TV vysílání 2011 Realizace dlouhodobého technického testu HDTV vysílání prostřednictvím DVB-T2 ve spolupráci s ČTÚ a ČMI 4

5 Zaměření společnosti Telekomunikace a ICT Segment Služby Příklady zákazníků Korporace Veřejná správa Velkoobchod Hlas, data, Internet, ICT, datová centra Vysílání Segment Služby Příklady zákazníků Televize Rozhlas Ostatní média Vysílání, distribuce, kontribuce 5

6 Unikátní infrastruktura nám umožňuje poskytovat komplexní vysílací, telekomunikační a ICT služby Služby ICT a datová centra Služby Televizní a rozhlasové vysílání Infrastruktura Věže, stožáry a budovy, telekomunikační sítě Služby Telekomunikace 6

7 Komplexní portfolio služeb Český Radiokomunikací K O M P L E X N Í Ř E Š E N Í HLAS tcall ecall ccall HOUSING Telehousing Serverhousing Specializovaná řešení DATA + INTERNET Ethernet line (L2) MPLS VPN (L3) VPLS VPN Universal VPN Digital line Internet SMART CLOUD Virtual server Managed server Storage Backup & Archive V.A.S. 7

8 Výkonná a moderní celoplošná infrastruktura Rozsáhlá páteřní síť km optických páteřních tras CWDM & DWDM, SDH, ATM, L2/L3 (Ethernet), IP/MPLS Vysokokapacitní long-haul mikrovlnné linky (n x STM-1) Hustá přístupová síť s celorepublikovou působností bodů pro poskytování telekomunikačních služeb Optická přístupová síť Bezdrátová přístupová P2P síť v licencovaných a nelicencovaných pásmech Největší bezdrátová WiMAX síť v ČR (25 největších měst) Služby poskytované prostřednictvím xdsl Unikátní datová centra a ICT infrastruktura Dedikované Datové centrum pro ICT virtualizované služby s geografickou zálohou v dalších dvou datových centrech Cloud Computing infrastruktura postavená na technologii VCE koalice (VMware, Cisco, EMC) 10 hostingových Datových center pro regionální ICT služby 8

9 Rozsáhlá optická a WiMAX infrastructura 9

10 Hustá mikrovlnná Long-haul a Back-haul síť 10

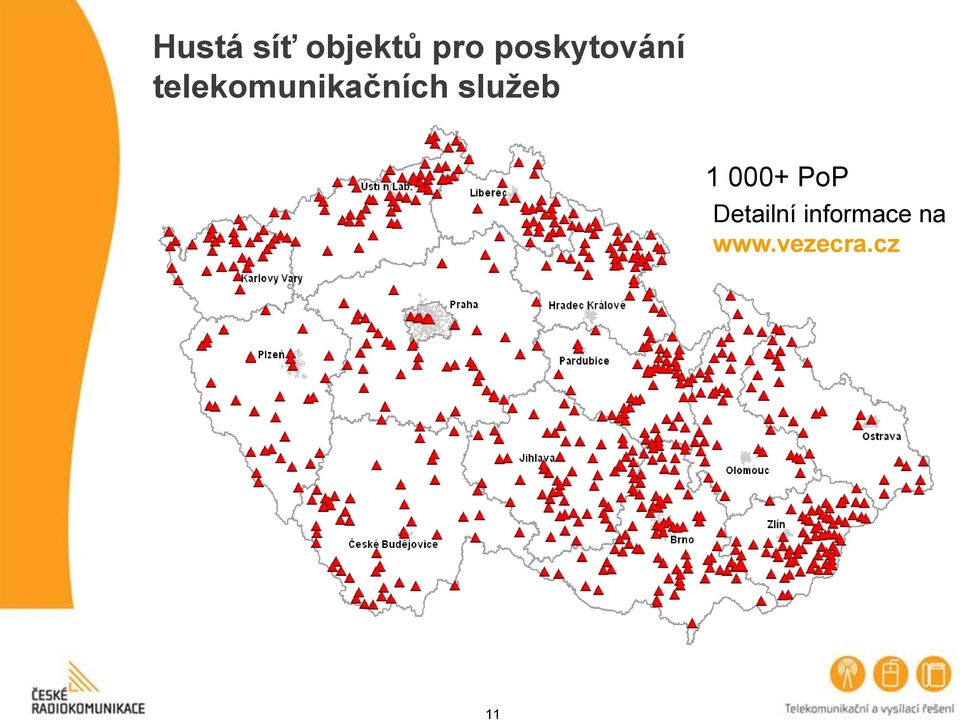

11 Hustá síť objektů pro poskytování telekomunikačních služeb PoP Detailní informace na 11

12 Dvě NOC pro zajištění nejvyšší úrovně služeb NOC backup IT systems & applications backup Prague Tower Prague Strahov CRa HQ Main NOC IT systems & applications 12

13 Smart Grids a Smart Metering požadavky na komunikační infrastrukturu

14 Hlavní požadavky na Smart Metering Datová komunikace pro každý Smart Meter Obousměrná komunikace Nízké požadavky na datovou kapacitu linky a dostupnost služby na úrovni jednotlivého Smart Meteru Robustní a spolehlivá komunikační infrastruktura na úrovni páteřní sítě a datových center s ohledem na velký počet Smart Meterů Celorepublikové pokrytí Nezávislost komunikační sítě na dodávkách elektrické energie Data Centre Backbone Back-haul WAN Hub HAM Meter Requirements Speed Latency Reliability Low Mid High 14 Importance

15 Hlavní požadavky na Smart Grids Datová komunikace VVN a VN transformátory a ostatní důležité body v různých úrovních energetických distribučních síti Hromadné dálkové ovládání Požadavky na velmi nízkou hodnotu zpoždění a vysokou spolehlivost Nízké požadavky na datovou kapacitu linek Celorepublikové pokrytí Nezávislost komunikační sítě na dodávkách elektrické energie Data Centre Backbone Backhaul WAN Hub Edge box Requirements Speed Latency Reliability Low Mid High Importance 15

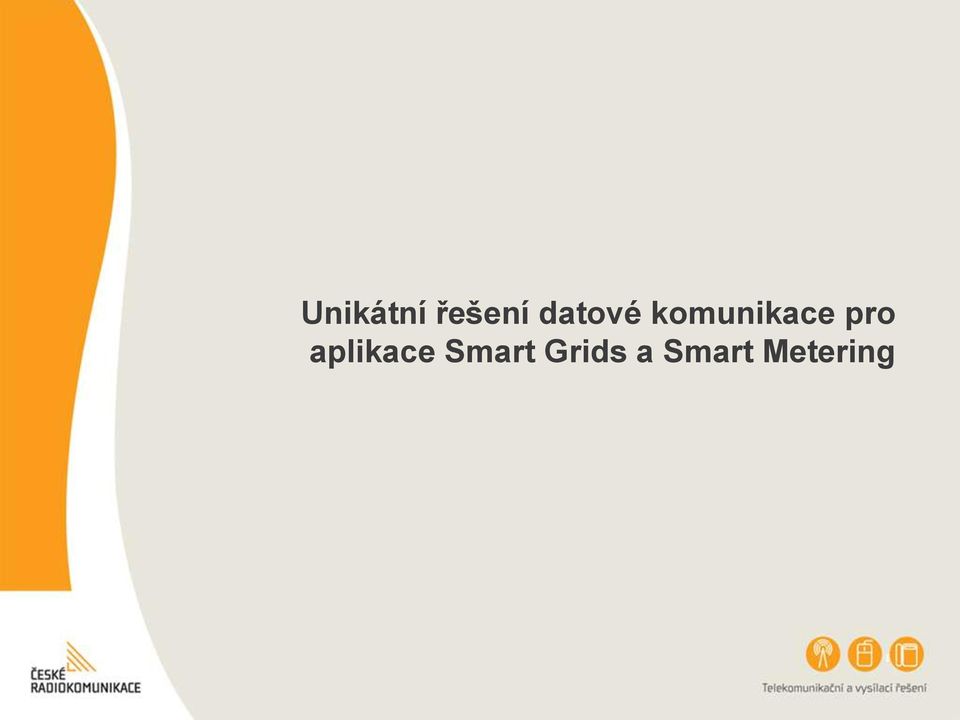

16 Unikátní řešení datové komunikace pro aplikace Smart Grids a Smart Metering

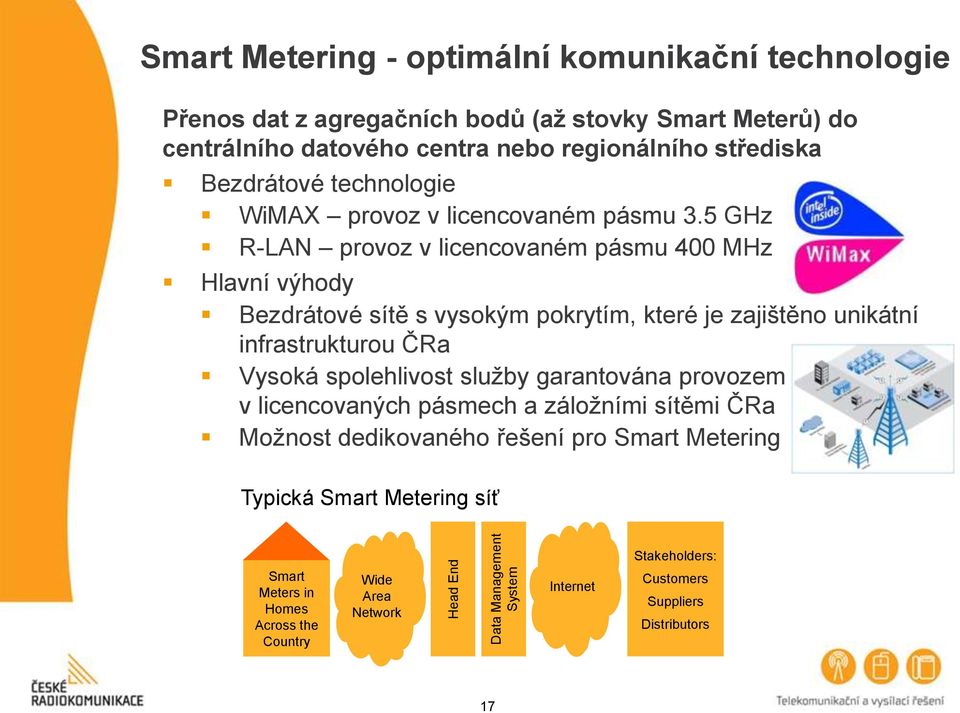

17 Head End Data Management System Smart Metering - optimální komunikační technologie Přenos dat z agregačních bodů (až stovky Smart Meterů) do centrálního datového centra nebo regionálního střediska Bezdrátové technologie WiMAX provoz v licencovaném pásmu 3.5 GHz R-LAN provoz v licencovaném pásmu 400 MHz Hlavní výhody Bezdrátové sítě s vysokým pokrytím, které je zajištěno unikátní infrastrukturou ČRa Vysoká spolehlivost služby garantována provozem v licencovaných pásmech a záložními sítěmi ČRa Možnost dedikovaného řešení pro Smart Metering Typická Smart Metering síť Stakeholders: Smart Meters in Homes Across the Country Wide Area Network Internet Customers Suppliers Distributors 17

18 Smart Grids - optimální komunikační technologie Přenos dat z datového/řídícího centra do Smart Grid uzlů Optické a mikrovlnné technologie Optické sítě SDH, Ethernet/IP Mikrovlnné spoje SDH, Ethernet/IP Hlavní výhody Vysoká kapacita linek s nízkým zpožděním Garantovaná kvalita služeb Možnost dedikovaného řešení pro Smart Grids Bezdrátové technologie WiMAX provoz v licencovaném pásmu 3.5 GHz Long Wave (LW) Data Broadcast v licencovaném pásmu 130 khz 18

19 Data Broadcast prostřednictvím dlouhé vlny Digital data broadcasting (podobné jako DCF 77.5 khz) Vysílání dat prostřednictvím výkonného dlouhovlnného vysílače v pásmu khz Robustní amplitudová a fázová modulace Extrémně krátká latence přenášených dat Homogenní pokrytí v poloměru stovek kilometrů od vysílače Jednosměrná komunikace 19

20 Základní architektura LW Data Broadcast LW receiver Desktop Application Data Centre LW transmitter Mobile Application 20

21 Vysoké pokrytí z jednoho dlouhovlnného vysílače 21

22 Základní parametry LW Data Broadcast Přijímač Typická citlivost přijímače: 55 db μv/m Frekvenční pásmo: jednofrekvenční laděný přijímač v pásmu khz Provozní teplota od -20 ºC do +60 ºC Typická velikost: 10 x 8 x 5 cm

23 Aplikace pro LW Data Broadcast Řízení prvků VN distribuční sítě Řízení zátěže v síti Řízení odběrních tarifů Ovládání veřejného osvětlení Individuální ovládání spotřebičů 23

24 Základní architektura pro Smart Metering a Grids Smart Meter 400 MHz Two Way Smart Grid IP Conection 400 MHz BS Optical Backbone 130 khz One Way Electric Distribution Point National or Regional Network Interface (Head End) WiMAX BS 3,5GHz Two Way Long Wave Transmiter 130 khz One Way Smart Grid SmartGrid Network Control & Monitoring WAN Hub (Aggregation point) PLC (ČEZ) PLC (ČEZ) Smart Grid Smart Meter Smart Meter Smart Grid Smart Meter 24

25 Hlavní charakteristiky LW Data Broadcast Dedikovaná technologie a frekvenční spektrum pouze pro Smart metering a Smart grids Celostátní homogenní pokrytí ze dvou dlouhovlnných vysílačů, a to včetně míst, která nelze pokrýt standardními bezdrátovými sítěmi Vysoce spolehlivý přenos dat s nízkou latencí datových rámců a vysokou odolností proti rušení Broadcast/multicast adresování; flexibilní skupinové řízení Šifrovaný přenos dat Nezávislost na elektrické síti Snadná instalace LW přijímačů a integrace do Smart Meterů Řízení velkého množství přijímačů (milióny kusů) 25

26 Klíčové ekonomické výhody LW Data Broadcast Velmi nízká cena LW přijímače Velmi nízké provozní náklady celorepublikové datové sítě Rychlá výstavba sítě se 100% pokrytím území ČR Nízká závislost ceny na počtu přijímačů Úspěšně realizované projekty (Anglie, Německo, Maďarsko) 26

27 Smart Metering na televizním přijímači? HbbTV HbbTV (Hybrid Broadcast Broadband TV) je EBU standardem od 7/2010 Otevřené a technologicky neutrální řešení Kombinuje TV služby poskytované prostřednictvím vysílacích sítí s internetovými službami a umožňuje plnohodnotný přístup k Internetu HbbTV je evropskou iniciativou harmonizující poskytování obsahu prostřednictvím broadcast a broadband sítí pomocí Connected TV Služby: zábava, sázení, vzdělávání, bankovnictví, Smart Metering 27

28 Role ČRa ve Smart Grids a Smart Metering Návrh systému a poskytování LW Data Broadcast Návrh sítě a poskytování Ethernet/IP služeb Služby Datových center (Hosting/Housing) Výpočetní kapacita a datová uložiště (Cloud computing) Bezpečnost IP sítí, Datových center a Cloud computingu Provozování komplexních infrastrukturních služeb Přenos Smart Metering informací na televizní obrazovku 28

29 Hlavní výhody řešení ČRa Silná a stabilní společnost vlastněná globálním investorem s dlouhodobým investičním horizontem Společnost poskytující critical mission služby Zkušenost s řízením a realizací rozsáhlých infrastrukturních projektů, jako například přechod z analogového na digitální televizní vysílání Poskytování komplexního komunikačního řešení určeného výhradně pro Smart Metering a Smart Grids Systémová integrace komunikační a informační infrastruktury 29

30 Děkuji za pozornost
