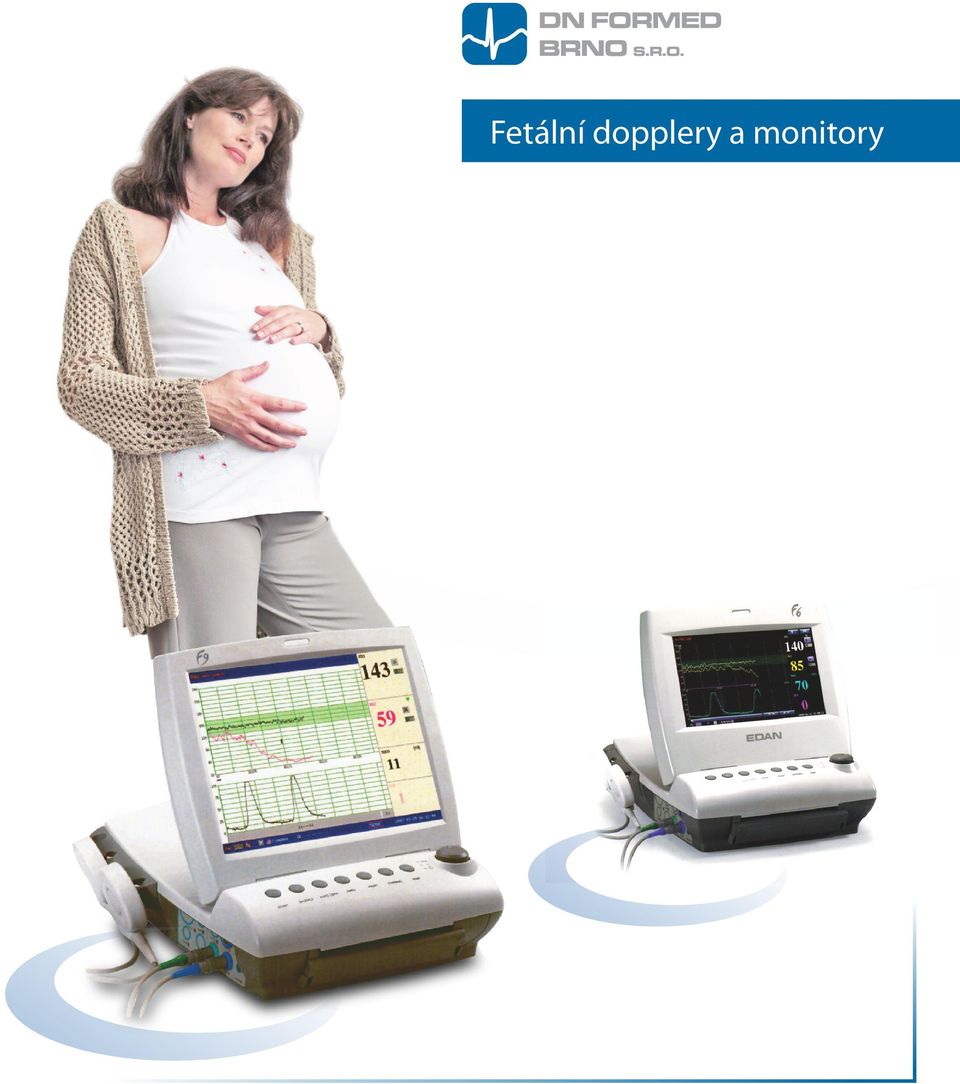

1 Fetální dopplery a monitory

2 2

3 Obsah SonoTrax fetální doppler 4 SonoTrax vaskulární doppler 4 Fetální monitor Cadence 5 Fetální monitor F3 6 Fetální monitor F6 7 Fetální monitor F9 8 Fetální monitor F9 Express 9 Srovnávací parametry fetálních monitorů EDAN 10 3

4 SonoTrax fetální doppler Kapesní fetální doppler Jednoduchý, kompaktní, ergonomický a lehký fetální doppler zajištující běžné vyšetření srdeční akce plodu. Vyhovuje požadavkům porodníků, porodních asistentek i samotných těhotných žen. Záruka na přístroj včetně sond 24 měsíců. SonoTrax Lite je určen pro jednoduché poslechové vyšetření. TECHNICKÁ SPECIFIKACE: LDC displej mm Ultrazvuk Frekvence sondy 2 MHz (standard ) FHR rozpětí bpm Rozlišení FHR Audio výkon 0,5 W Záznamový režim Napájení 9 V DC Nepřetržitý provoz až 4 hodiny Automatické vypnutí 1 minuta Váha 290 ± 5g (včetně bat.) Velikost mm (v d h) SonoTrax Basic je výkonný model s numerickým LCD displejem zobrazujícím srdeční akce plodu. VLASTNOSTI Model SonoTrax Lite SonoTrax Basic SonoTrax Basic A Vyměnitelná vodotěsná sonda (USB port) LCD display zobrazující srdeční akce plodu Podsvícení displeje Automatická detekce sondy na displeji Ukazatel stavu baterie na displeji Indikace nutnosti výměny/nabití baterie Další příslušenství Nabíjecí Li-ionová baterie, nabíječka, sluchátka, obal SonoTrax Basic A je model s modře podsvíceným LCD displejem zobrazujícím nejen srdeční akce plodu ale i stav baterie. SonoTrax vaskulární doppler Doppler ultrazvukový kapesní Jednoduchý, ergonomický a lehký vaskulární doppler vhodný pro rychlou diagnostiku stavu cévního systému pacienta. Vysoce citlivé sondy zajišťují přesné vyšetření cév, perif. arterií nebo tzv. diabetických nohou. Doppler lze použít i u diabetiků. indikace stavu baterie přímo na displeji automatická detekce sondy na displeji vodotěsná monitorovací sonda 4MHz (8MHz), vyměnitelná (USB port) provoz na 9V baterii kvalitní zvukový výstup automatické vypnutí přístroje po 1 minutě ZÁKLADNÍ PŘÍSLUŠENSTVÍ: N obal pro doppler SonoTrax Vascular N sonda 4MHz VOLITELNÉ PŘÍSLUŠENSTVÍ: N sonda 8MHz 4

5 Fetální monitor Cadence Lehký a kompaktní fetální monitor pro prenatální monitorování vývoje plodu s možností napojení na centrální porodnickou stanici. Tak je možné jej využít i jako součást centrálního monitorovacího systému. VLASTNOSTI lehký, jednoduché ovládání možnost umístění na stůl nebo stěnu vysoce citlivá sonda s 8 krystaly zajišťuje přesné měření a redukuje falešné signály záruka na přístroj i sondy 24 měsíců ZÁKLADNÍ FUNKCE Měření srdeční akce plodu (FHR) Měření kontrakcí (TOCO) Zaznamenání pohybu plodu (AFM ) Dvojí monitorování (dvojčata) Automatické rozpoznání kanálu ZÁKLADNÍ VYBAVENÍ: 1 N Sonda FHR 1 N Sonda TOCO 1 N Zapisovač 2 N Popruh 3 N Papír zapisovací 150 listů/112 mm 2 Spojka T1.6A 1 Kabel napájecí síťový 1 Kabel RS Manuál uživatelský 1 Karta rychlouživatelská k softwaru Insight 1 CD Cadence Insight Software 1 Ultrazvukový gel VLASTNOSTI Model Cadence Basic Cadence Dual Měření srdeční akce plodu dvojčatům Přímý monitoring EKG a IUP Lithium-ionová baterie Ukládání dat Software Insight Fetální stimulátor Volitelné Volitelné 5

6 Fetální monitor F3 Lehký a přenosný fetální monitor s obrazovkou, který nabízí jeden z nejpokročilejších integrovaných způsobů monitorování pro privátní gynekologické ambulance a gynekologicko-porodnické kliniky. Je určen pro kontinuální použití během předporodních i porodních monitoringů dítěte. VLASTNOSTI: 5,6" barevná vyklápěcí obrazovka Rychlý tisk uložených křivek 15 mm/s Dobíjecí lithiová baterie na 4 hodiny provozu Vysoce citlivá sonda s 8 krystaly zajišťuje přesné měření a redukuje falešné signály 12 hodinová paměť pro ukládání dat Vysoce citlivý 1MHz vodotěsný snímač Rozhraní USB pro přenos dat, možnost výstupního formátu A4 v PDF, JPG, TIF Manuální označení pohybu plodu NOVINKA KANÁL IUP Rozsah IUP: Nelineární chyba: mm Hg ±1 mm Hg ZÁKLADNÍ VYBAVENÍ: 1 N Sonda FHR 1 N Sonda TOCO 1 N Zapisovač 2 N Popruh 3 N Papír zapisovací 150 listů/152 mm 1 Ultrazvukový gel 2 Pojistka T1,6AL 1 Kabel napájecí síťový (evropský) 1 Manuál uživatelský 1 Quick Reference 1 RS-232 kabel and driver CD 1 Insight Software (CD) 1 Insight Software User Manual 1 Insight Connection Cable DETEKCE ARTEFAKTŮ Vstup kalibračního signálu: ± 1 mv AUT. ZNAČKA POHYB PLODU (AFM) Pulsní Dopplerův ultrazvuk Rozsah IUP: (%) 1 % KANÁL DECG Detekční technika špička-špička bpm KANÁL TOCO Tlakové čidlo. Rozsah TOCO: relativní (%), Nelineární chyba: 10 % ULTRAZVUKOVÝ KANÁL Ultrazvukový pulsní Doppler s autokorelací Rychlost opakování 2 khz pulsu: bpm ±2 bpm SPECIFIKACE Rozměry: mm Hmotnost: 3,5 kg Displej: 5,6", barevný, TFT-LCD pixelů Zapisovač: Americký standard, Mezinárodní standard Standardní rychlost (záznamy v reálném čase): 1 cm/min, 2 cm/min, 3 cm/min Rychlý tisk (uložených záznamů): až 15 mm/s Papír: 150/152 mm, překládaný, termocitlivý Pracovní teplota: 5 40 C Vlhkost: < 85 % Atmosférický tlak: kpa Napájení: V AC, 50/60 Hz Baterie: 14,8 V, dobíjecí lithiová baterie 2 4 hodiny provozu

7 Fetální monitor F6 F6 fetální monitor nabízí jeden z nejpokročilejších integrovaných způsobů monitorování pro porodní sály, soukromé porodnické/gynekologické ordinace a gynekologicko-porodnické kliniky. F6 je určen pro kontinuální použití během předporodních i porodních monitoringů dítěte. VLASTNOSTI: 10,2" barevná vyklápěcí obrazovka Rychlý tisk uložených křivek 25 mm/s Vysoce citlivá sonda s 8 krystaly zajišťuje přesné měření a redukuje falešné signály Dobíjecí lithiová baterie na 4 hodiny provozu (volitelné) Vysoce citlivý 1MHz vodotěsný snímač Rozhraní USB pro přenos dat ZÁKLADNÍ VYBAVENÍ: 1 N Sonda FHR (F6 Dual 2 ) 1 N Sonda TOCO 1 N Zapisovač 2 N Popruh (F6 Dual 3 ) 3 N Papír zapisovací 150 listů/152 mm 1 Ultrazvukový gel 2 Pojistka T1,6AL 1 Kabel napájecí síťový (evropský) 1 Manuál uživatelský 1 Quick Reference 1 RS-232 kabel and driver CD 1 Insight Software (CD) 1 Insight Software User Manual 1 Insight Connection Cable SPECIFIKACE Rozměry: mm Hmotnost: 6 kg Displej: 12,1", barevný, TFT-LCD pixelů Zapisovač: Americký standard, Mezinárodní standard Standardní rychlost (záznamy v reálném čase): 1 cm/min, 2 cm/min, 3 cm/min Rychlý tisk (uložených záznamů): až 25 mm/s Papír: 150/152 mm, překládaný, termocitlivý Pracovní teplota: 5 40 C Vlhkost: <85 % Atmosférický tlak: kpa Napájení: V AC, 50/60 Hz Kanál DECG Detekce artefaktů Vstup kalibračního signálu: Detekční technika špička-špička bpm ± 1 mv Ultrazvukový kanál Rychlost opakování pulsu: Ultrazvukový pulsní Doppler s autokorelací 2 khz Frekvence ultrazvuku: 1,0 MHz ± 10 % bpm ±2 bpm 7

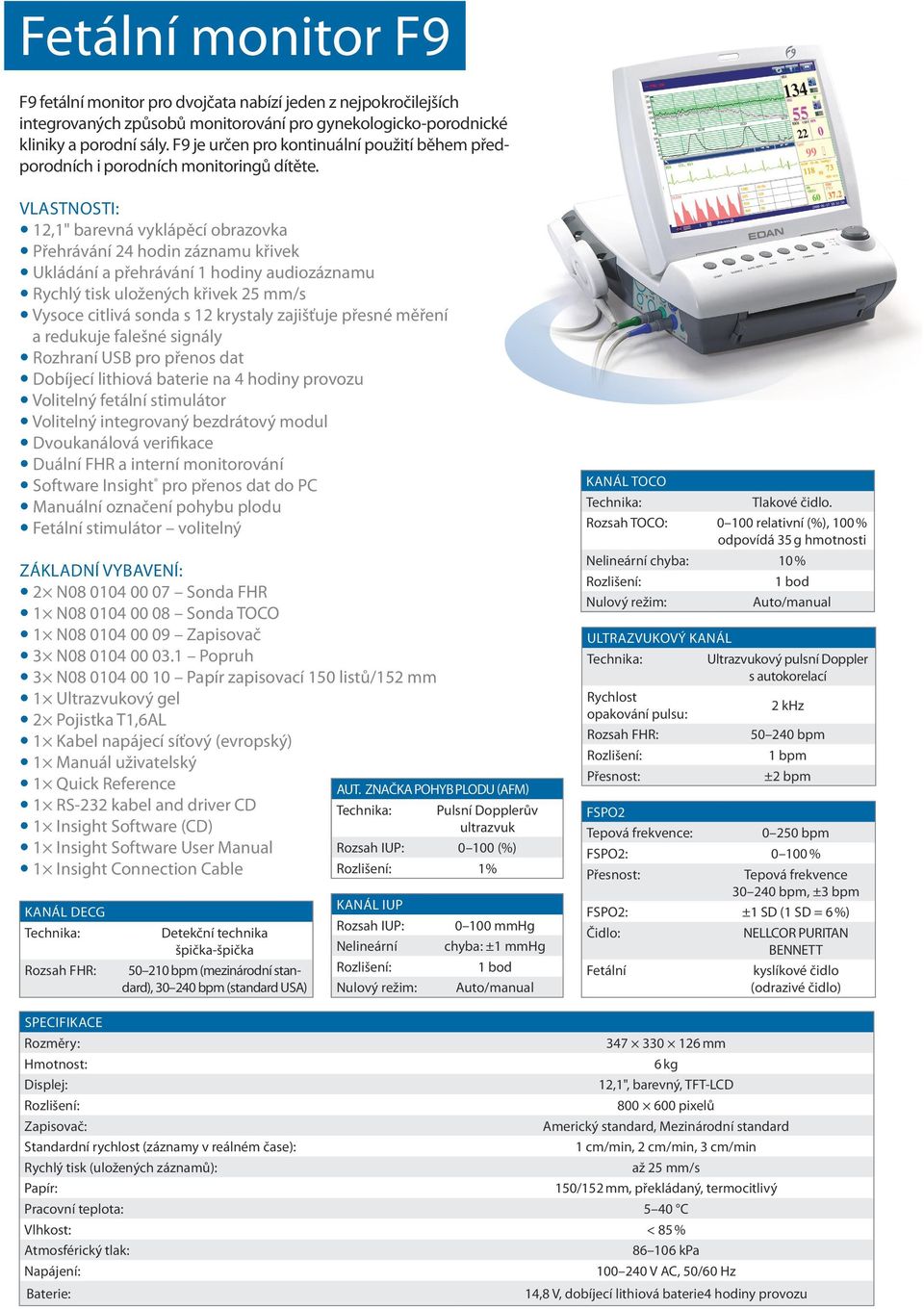

8 Fetální monitor F9 F9 fetální monitor pro dvojčata nabízí jeden z nejpokročilejších integrovaných způsobů monitorování pro gynekologicko-porodnické kliniky a porodní sály. F9 je určen pro kontinuální použití během předporodních i porodních monitoringů dítěte. VLASTNOSTI: 12,1" barevná vyklápěcí obrazovka Přehrávání 24 hodin záznamu křivek Ukládání a přehrávání 1 hodiny audiozáznamu Rychlý tisk uložených křivek 25 mm/s Vysoce citlivá sonda s 12 krystaly zajišťuje přesné měření a redukuje falešné signály Rozhraní USB pro přenos dat Dobíjecí lithiová baterie na 4 hodiny provozu Volitelný fetální stimulátor Volitelný integrovaný bezdrátový modul Dvoukanálová verifikace Duální FHR a interní monitorování Software Insight pro přenos dat do PC Manuální označení pohybu plodu ZÁKLADNÍ VYBAVENÍ: 2 N Sonda FHR 1 N Sonda TOCO 1 N Zapisovač 3 N Popruh 3 N Papír zapisovací 150 listů/152 mm 1 Ultrazvukový gel 2 Pojistka T1,6AL 1 Kabel napájecí síťový (evropský) 1 Manuál uživatelský 1 Quick Reference 1 RS-232 kabel and driver CD 1 Insight Software (CD) 1 Insight Software User Manual 1 Insight Connection Cable KANÁL DECG Detekční technika špička-špička bpm (mezinárodní standard), bpm (standard USA) AUT. ZNAČKA POHYB PLODU (AFM) Pulsní Dopplerův ultrazvuk Rozsah IUP: (%) 1% KANÁL IUP Rozsah IUP: Nelineární mmhg chyba: ±1 mmhg KANÁL TOCO Tlakové čidlo. Rozsah TOCO: relativní (%), 100 % odpovídá 35 g hmotnosti Nelineární chyba: 10 % ULTRAZVUKOVÝ KANÁL Ultrazvukový pulsní Doppler s autokorelací Rychlost opakování pulsu: 2 khz bpm ±2 bpm FSPO2 Tepová frekvence: bpm FSPO2: % Tepová frekvence bpm, ±3 bpm FSPO2: ±1 SD (1 SD = 6 %) Čidlo: NELLCOR PURITAN BENNETT Fetální kyslíkové čidlo (odrazivé čidlo) SPECIFIKACE Rozměry: mm Hmotnost: 6 kg Displej: 12,1", barevný, TFT-LCD pixelů Zapisovač: Americký standard, Mezinárodní standard Standardní rychlost (záznamy v reálném čase): 1 cm/min, 2 cm/min, 3 cm/min Rychlý tisk (uložených záznamů): až 25 mm/s Papír: 150/152 mm, překládaný, termocitlivý Pracovní teplota: 5 40 C Vlhkost: < 85 % Atmosférický tlak: kpa Napájení: V AC, 50/60 Hz Baterie: 14,8 V, dobíjecí lithiová baterie4 hodiny provozu

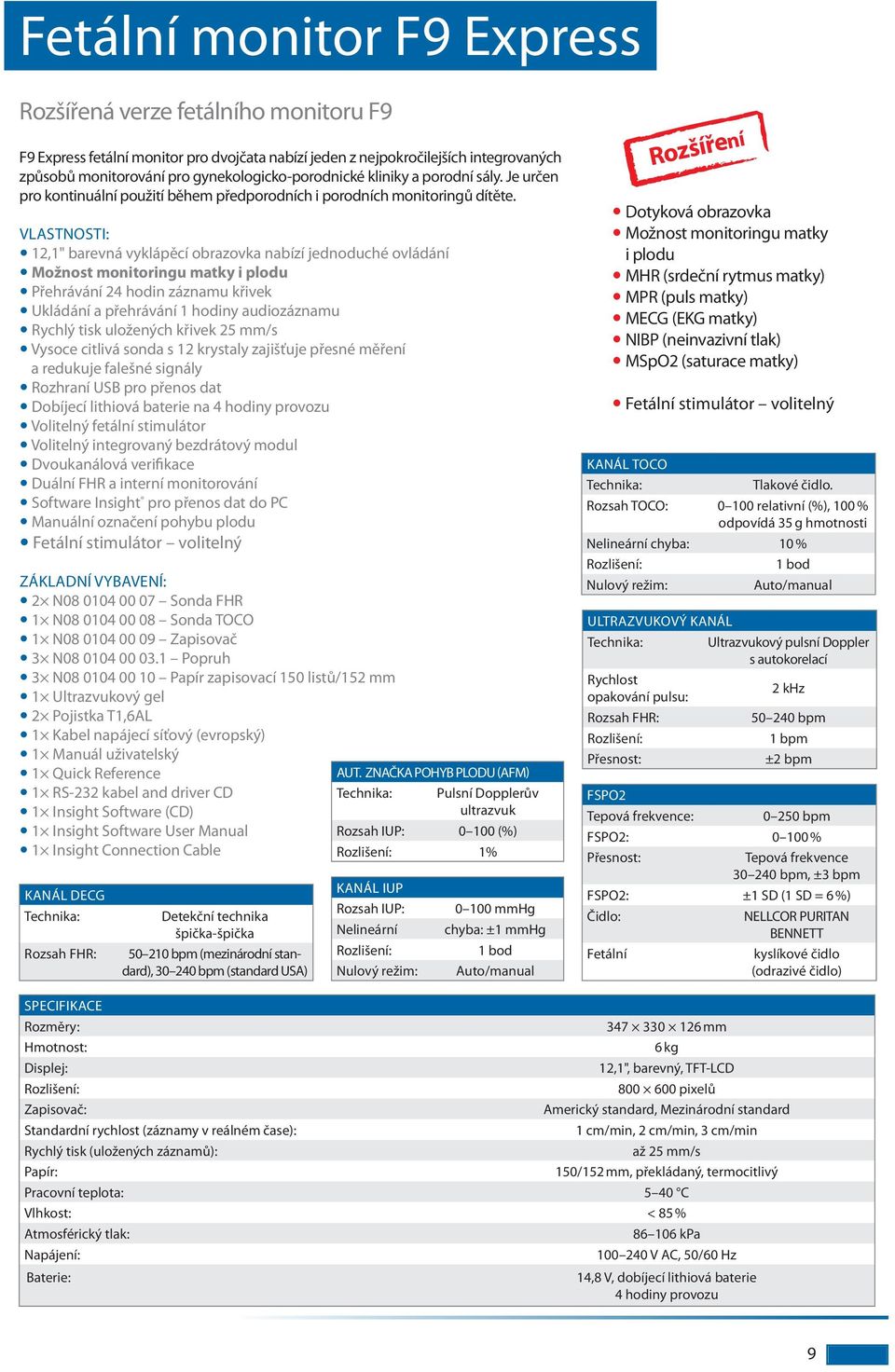

9 Fetální monitor F9 Express Rozšířená verze fetálního monitoru F9 F9 Express fetální monitor pro dvojčata nabízí jeden z nejpokročilejších integrovaných způsobů monitorování pro gynekologicko-porodnické kliniky a porodní sály. Je určen pro kontinuální použití během předporodních i porodních monitoringů dítěte. VLASTNOSTI: 12,1" barevná vyklápěcí obrazovka nabízí jednoduché ovládání Možnost monitoringu matky i plodu Přehrávání 24 hodin záznamu křivek Ukládání a přehrávání 1 hodiny audiozáznamu Rychlý tisk uložených křivek 25 mm/s Vysoce citlivá sonda s 12 krystaly zajišťuje přesné měření a redukuje falešné signály Rozhraní USB pro přenos dat Dobíjecí lithiová baterie na 4 hodiny provozu Volitelný fetální stimulátor Volitelný integrovaný bezdrátový modul Dvoukanálová verifikace Duální FHR a interní monitorování Software Insight pro přenos dat do PC Manuální označení pohybu plodu ZÁKLADNÍ VYBAVENÍ: 2 N Sonda FHR 1 N Sonda TOCO 1 N Zapisovač 3 N Popruh 3 N Papír zapisovací 150 listů/152 mm 1 Ultrazvukový gel 2 Pojistka T1,6AL 1 Kabel napájecí síťový (evropský) 1 Manuál uživatelský 1 Quick Reference 1 RS-232 kabel and driver CD 1 Insight Software (CD) 1 Insight Software User Manual 1 Insight Connection Cable KANÁL DECG Detekční technika špička-špička bpm (mezinárodní standard), bpm (standard USA) AUT. ZNAČKA POHYB PLODU (AFM) Pulsní Dopplerův ultrazvuk Rozsah IUP: (%) 1% KANÁL IUP Rozsah IUP: Nelineární mmhg chyba: ±1 mmhg Rozšíření Dotyková obrazovka Možnost monitoringu matky i plodu MHR (srdeční rytmus matky) MPR (puls matky) MECG (EKG matky) NIBP (neinvazivní tlak) MSpO2 (saturace matky) KANÁL TOCO Tlakové čidlo. Rozsah TOCO: relativní (%), 100 % odpovídá 35 g hmotnosti Nelineární chyba: 10 % ULTRAZVUKOVÝ KANÁL Ultrazvukový pulsní Doppler s autokorelací Rychlost opakování pulsu: 2 khz bpm ±2 bpm FSPO2 Tepová frekvence: bpm FSPO2: % Tepová frekvence bpm, ±3 bpm FSPO2: ±1 SD (1 SD = 6 %) Čidlo: NELLCOR PURITAN BENNETT Fetální kyslíkové čidlo (odrazivé čidlo) SPECIFIKACE Rozměry: mm Hmotnost: 6 kg Displej: 12,1", barevný, TFT-LCD pixelů Zapisovač: Americký standard, Mezinárodní standard Standardní rychlost (záznamy v reálném čase): 1 cm/min, 2 cm/min, 3 cm/min Rychlý tisk (uložených záznamů): až 25 mm/s Papír: 150/152 mm, překládaný, termocitlivý Pracovní teplota: 5 40 C Vlhkost: < 85 % Atmosférický tlak: kpa Napájení: V AC, 50/60 Hz Baterie: 14,8 V, dobíjecí lithiová baterie 4 hodiny provozu 9

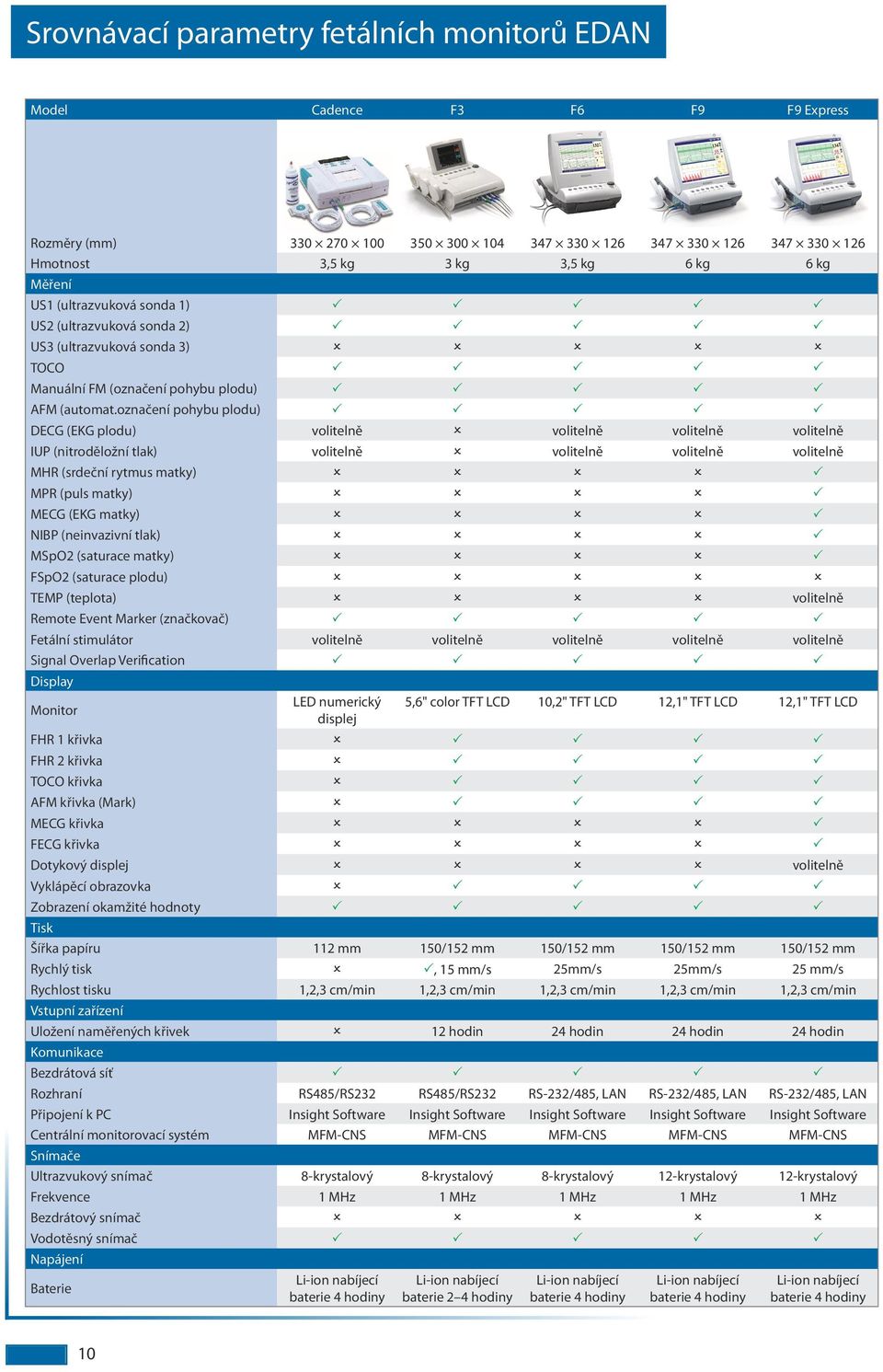

10 Srovnávací parametry fetálních monitorů EDAN Model Cadence F3 F6 F9 F9 Express Rozměry (mm) Hmotnost 3,5 kg 3 kg 3,5 kg 6 kg 6 kg Měření US1 (ultrazvuková sonda 1) US2 (ultrazvuková sonda 2) US3 (ultrazvuková sonda 3) TOCO Manuální FM (označení pohybu plodu) AFM (automat.označení pohybu plodu) DECG (EKG plodu) volitelně volitelně volitelně volitelně IUP (nitroděložní tlak) volitelně volitelně volitelně volitelně MHR (srdeční rytmus matky) MPR (puls matky) MECG (EKG matky) NIBP (neinvazivní tlak) MSpO2 (saturace matky) FSpO2 (saturace plodu) TEMP (teplota) volitelně Remote Event Marker (značkovač) Fetální stimulátor volitelně volitelně volitelně volitelně volitelně Signal Overlap Verification Display Monitor LED numerický displej 5,6" color TFT LCD 10,2" TFT LCD 12,1" TFT LCD 12,1" TFT LCD FHR 1 křivka FHR 2 křivka TOCO křivka AFM křivka (Mark) MECG křivka FECG křivka Dotykový displej volitelně Vyklápěcí obrazovka Zobrazení okamžité hodnoty Tisk Šířka papíru 112 mm 150/152 mm 150/152 mm 150/152 mm 150/152 mm Rychlý tisk, 15 mm/s 25mm/s 25mm/s 25 mm/s Rychlost tisku 1,2,3 cm/min 1,2,3 cm/min 1,2,3 cm/min 1,2,3 cm/min 1,2,3 cm/min Vstupní zařízení Uložení naměřených křivek 12 hodin 24 hodin 24 hodin 24 hodin Komunikace Bezdrátová síť Rozhraní RS485/RS232 RS485/RS232 RS-232/485, LAN RS-232/485, LAN RS-232/485, LAN Připojení k PC Insight Software Insight Software Insight Software Insight Software Insight Software Centrální monitorovací systém MFM-CNS MFM-CNS MFM-CNS MFM-CNS MFM-CNS Snímače Ultrazvukový snímač 8-krystalový 8-krystalový 8-krystalový 12-krystalový 12-krystalový Frekvence 1 MHz 1 MHz 1 MHz 1 MHz 1 MHz Bezdrátový snímač Vodotěsný snímač Napájení Baterie Li-ion nabíjecí baterie 4 hodiny Li-ion nabíjecí baterie 2 4 hodiny Li-ion nabíjecí baterie 4 hodiny Li-ion nabíjecí baterie 4 hodiny Li-ion nabíjecí baterie 4 hodiny 10

11 Výhradní zástupce a autorizované servisní středisko: DN FORMED Brno s.r.o. Hudcova 76a, Brno tel.: fax: dnformed@dnformed.cz 11
