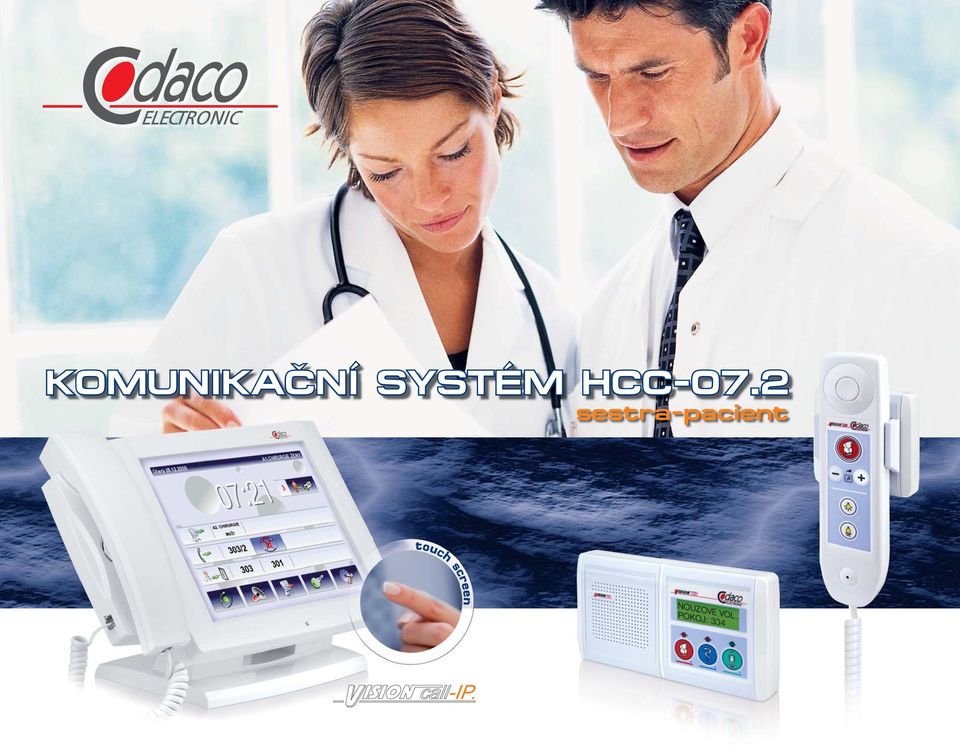

1 KOMUNIKAČNÍ SYSTÉM HCC-07.2 sestra-pacient

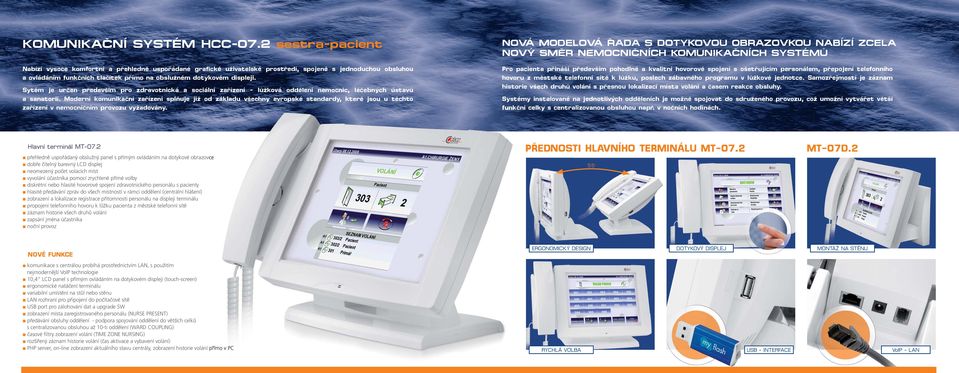

2 KOMUNIKAČNÍ SYSTÉM HCC-07.2 sestra-pacient Nabízí vysoce komfortní a přehledně uspořádané grafické uživatelské prostředí, spojené s jednoduchou obsluhou a ovládáním funkčních tlačítek přímo na obslužném dotykovém displeji. Sytém je určen především pro zdravotnická a sociální zařízení - lůžková oddělení nemocnic, léčebných ústavů a sanatorií. Moderní komunikační zařízení splňuje již od základu všechny evropské standardy, které jsou u těchto zařízení v nemocničním provozu vyžadovány. NOVÁ MODELOVÁ ŘADA S DOTYKOVOU OBRAZOVKOU NABÍZÍ ZCELA NOVÝ SMĚR NEMOCNIČNÍCH KOMUNIKAČNÍCH SYSTÉMŮ Pro pacienta přináší především pohodlné a kvalitní hovorové spojení s ošetřujícím personálem, přepojení telefonního hovoru z městské telefonní sítě k lůžku, poslech zábavného programu v lůžkové jednotce. Samozřejmostí je záznam historie všech druhů volání s přesnou lokalizací místa volání a časem reakce obsluhy. Systémy instalované na jednotlivých odděleních je možné spojovat do sdruženého provozu, což umožní vytvářet větší funkční celky s centralizovanou obsluhou např. v nočních hodinách. Hlavní terminál MT-07.2 přehledně uspořádaný obslužný panel s přímým ovládáním na dotykové obrazovce dobře čitelný barevný LCD displej neomezený počet volacích míst vyvolání účastníka pomocí zrychlené přímé volby diskrétní nebo hlasité hovorové spojení zdravotnického personálu s pacienty hlasité předávání zpráv do všech místností v rámci oddělení (centrální hlášení) zobrazení a lokalizace registrace přítomnosti personálu na displeji terminálu propojení telefonního hovoru k lůžku pacienta z městské telefonní sítě záznam historie všech druhů volání zapsání jména účastníka noční provoz PŘEDNOSTI HLAVNÍHO TERMINÁLU MT MT-07D.2 NOVÉ FUNKCE komunikace s centrálou probíhá prostřednictvím LAN, s použitím nejmodernější VoIP technologie 10,4 LCD panel s přímým ovládáním na dotykovém displeji (touch-screen) ergonomické natáčení terminálu variabilní umístění na stůl nebo stěnu LAN rozhraní pro připojení do počítačové sítě USB port pro zálohování dat a upgrade SW zobrazení místa zaregistrovaného personálu (NURSE PRESENT) předávání obsluhy oddělení - podpora spojování oddělení do větších celků s centralizovanou obsluhou až 10-ti oddělení (WARD COUPLING) časové filtry zobrazení volání (TIME ZONE NURSING) rozšířený záznam historie volání (čas aktivace a vybavení volání) PHP server, on-line zobrazení aktuálního stavu centrály, zobrazení historie volání přímo v PC ERGONOMICKÝ DESIGN DOTYKOVÝ DISPLEJ MONTÁŽ NA STĚNU RYCHLÁ VOLBA USB - INTERFACE VoIP - LAN

3 PŘEHLEDNOST A JEDNODUCHOST OBSLUHY Odposlechová jednotka PB-07.2 Vchodová hovorová jednotka HV-07.2 Svítidlo signalizační LED SS-07L Pokojová kontrolní skříňka CB-07.2 Pokojová kontrolní skříňka hovorová CB-07H.2 Pokojová kontrolní skříňka s displejem CB-07D.2 centrální odposlech zábavného programu, který poslouchají účastníci ve svých hovorových jednotkách obousměrné hlasité hovorové spojení plnohodnotná náhrada tzv. elektrického vrátného u vstupních dveří s možností aktivace elektrického zámku optická signalizace s rozlišením druhu volání tlačítko aktivace nouzového volání aktivace ALARMU pro přivolání lékaře nebo jiné pomoci registrace přítomnosti personálu na pokoji příjem všech druhů volání z jiných místností aktivace ALARMU pro přivolání lékaře nebo jiné pomoci registrace přítomnosti personálu na pokoji příjem všech druhů volání z jiných místností obousměrné hlasité hovorové spojení navázání hovorového spojení s libovolným volajícím účastníkem odposlech centrálního hlášení z hlavního terminálu aktivace ALARMU pro přivolání lékaře nebo jiné pomoci registrace přítomnosti personálu na pokoji příjem všech druhů volání z jiných místností obousměrné hlasité hovorové spojení navázání hovorového spojení s libovolným volajícím účastníkem zobrazení druhu volání a lokalizace volajícího na displeji odposlech centrálního hlášení z hlavního terminálu

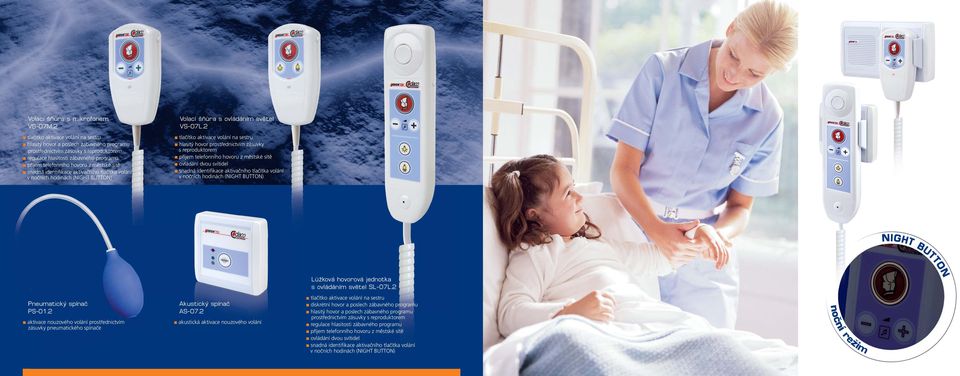

4 Volací šňůra s mikrofonem VS-07M.2 hlasitý hovor a poslech zábavného programu prostřednictvím zásuvky s reproduktorem regulace hlasitosti zábavného programu příjem telefonního hovoru z městské sítě snadná identifikace aktivačního tlačítka volání v nočních hodinách (NIGHT BUTTON) Volací šňůra s ovládáním světel VS-07L.2 hlasitý hovor prostřednictvím zásuvky s reproduktorem příjem telefonního hovoru z městské sítě ovládání dvou svítidel snadná identifikace aktivačního tlačítka volání v nočních hodinách (NIGHT BUTTON) NIGHT BUTTON Lůžková hovorová jednotka s ovládáním světel SL-07L.2 Pneumatický spínač PS-01.2 aktivace nouzového volání prostřednictvím zásuvky pneumatického spínače Akustický spínač AS-07.2 akustická aktivace nouzového volání diskrétní hovor a poslech zábavného programu hlasitý hovor a poslech zábavného programu prostřednictvím zásuvky s reproduktorem regulace hlasitosti zábavného programu příjem telefonního hovoru z městské sítě ovládání dvou svítidel snadná identifikace aktivačního tlačítka volání v nočních hodinách (NIGHT BUTTON) noční režim

5 SPOLEHLIVOST PROVOZU Zásuvka pacienta s reproduktorem ZP-07R.2 Zásuvka pacienta ZP-07.2 Zásuvka pneumatického spínače ZS-07.2 Zásuvka pacienta s držákem sluchátka, tlačítka a reproduktorem ZP-07DR Zásuvka pacienta s držákem sluchátka a tlačítka ZP-07D Reproduktorová jednotka RJ-07 připojení lůžkových hovorových a signalizačních prvků diskrétní nebo hlasité hovorové spojení hlasitý reproduktor pro zábavný program a centrální hlášení obvykle je umístěna na osvětlovací a instalační rampu nad lůžkem pacienta připojení lůžkových hovorových a signalizačních prvků (varianta bez hlasitého reproduktoru) obvykle je umístěna na osvětlovací a instalační rampu nad lůžkem pacienta připojení pneumatického spínače pro aktivaci nouzového volání připojení a zavěšení lůžkových hovorových a signalizačních prvků diskrétní nebo hlasité hovorové spojení hlasitý reproduktor pro zábavný program a centrální hlášení připojení a zavěšení lůžkových hovorových a signalizačních prvků (varianta bez hlasitého reproduktoru) Držák sluchátka, tlačítka DS-07 zavěšení lůžkových hovorových a signalizačních prvků odposlech centrálního hlášení z hlavního terminálu

6 Osvětlovací a instalační rampa VYŠŠÍ UŽIVATELSKÝ KOMFORT zásuvka ZP-07.2 zásuvka ZP-07R.2 zásuvka s držákem ZP-07D zásuvka s držákem ZP-07DR zásuvka s držákem ZP-07DR držák DS-07 umístěný na stěně Informační displej DI-07 zobrazení datumu a času identifikace všech druhů a lokalizace místa vzniku volání Tlačítko nouzového volání TK-07.2 Táhlo a tlačítko nouzového volání TH-07.2 Bezdrátové přenosné tlačítko BT-07.2 tlačítko pro aktivaci nouzového volání tlačítko a táhlo pro aktivaci nouzového volání bezdrátová aktivace nouzového volání možnost zavěšení na krk nebo připnutí na ruku ve spojení s ZP-07.2 nebo ZP-07R.2

7 UKÁZKOVÉ ROZMÍSTĚNÍ PRVKŮ Pracovna sester Vyšetřovna 12 Doktorský pokoj 6 1 Zásuvka pacienta s držákem sluchátka a tlačítka ZP-07D Lůžková hovorová jednotka s ovládáním světel SL-07L.2 2 Zásuvka pacienta s držákem sluchátka, tlačítka a reproduktorem ZP-07DR Volací šňůra s mikrofonem VS-07M.2 3 Pokojová kontrolní skříňka hovorová CB-07H Chodba 11 7 Vstup 4 Pokojová kontrolní skříňka s displejem CB-07D.2 5 Odposlechová jednotka PB Vchodová hovorová jednotka HV Pokoj pacienta 8 8 Pokoj pacienta Svítidlo signalizační LED SS-07L 8 Táhlo a tlačítko nouzového volání TH Tlačítko nouzového volání TK-07.2 Koupelna Zásuvka pneumatického spínače ZS-07.2 Pneumatický spínač PS Pokojová kontrolní skříňka CB Hlavní terminál MT-07.2 VARIANTY Informační displej DI-07

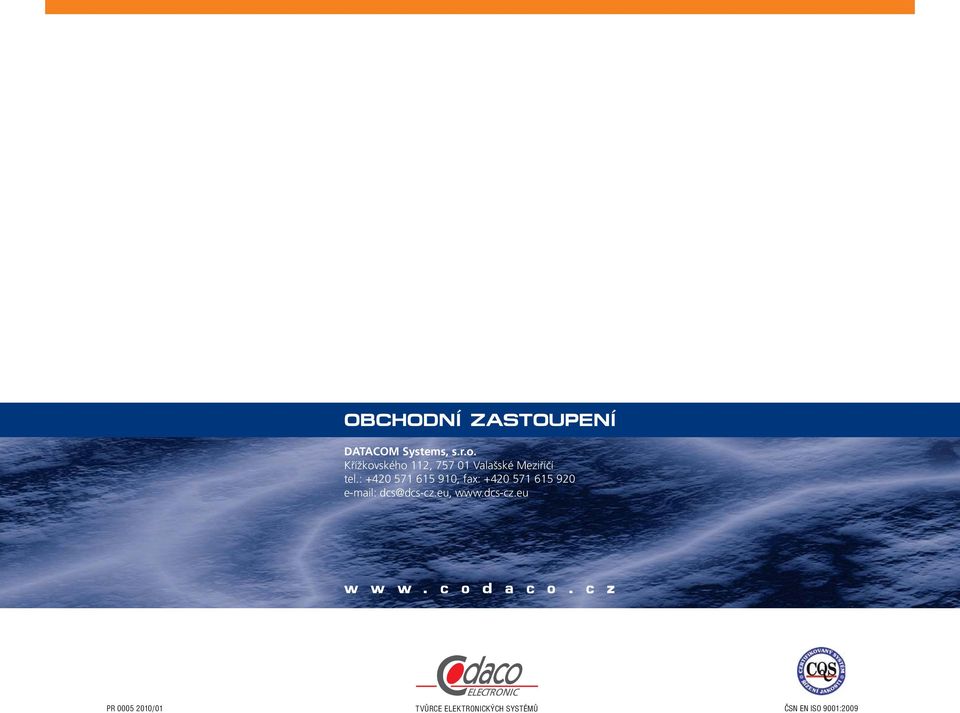

8 OBCHODNÍ ZASTOUPENÍ DATACOM Systems, s.r.o. Křížkovského 112, Valašské Meziříčí tel.: , fax: w w w. c o d a c o. c z PR /01 TVŮRCE ELEKTRONICKÝCH SYSTÉMŮ ČSN EN ISO 9001:2009
