BEZDRÁTOVÝ ALARM AM 500

Transkript

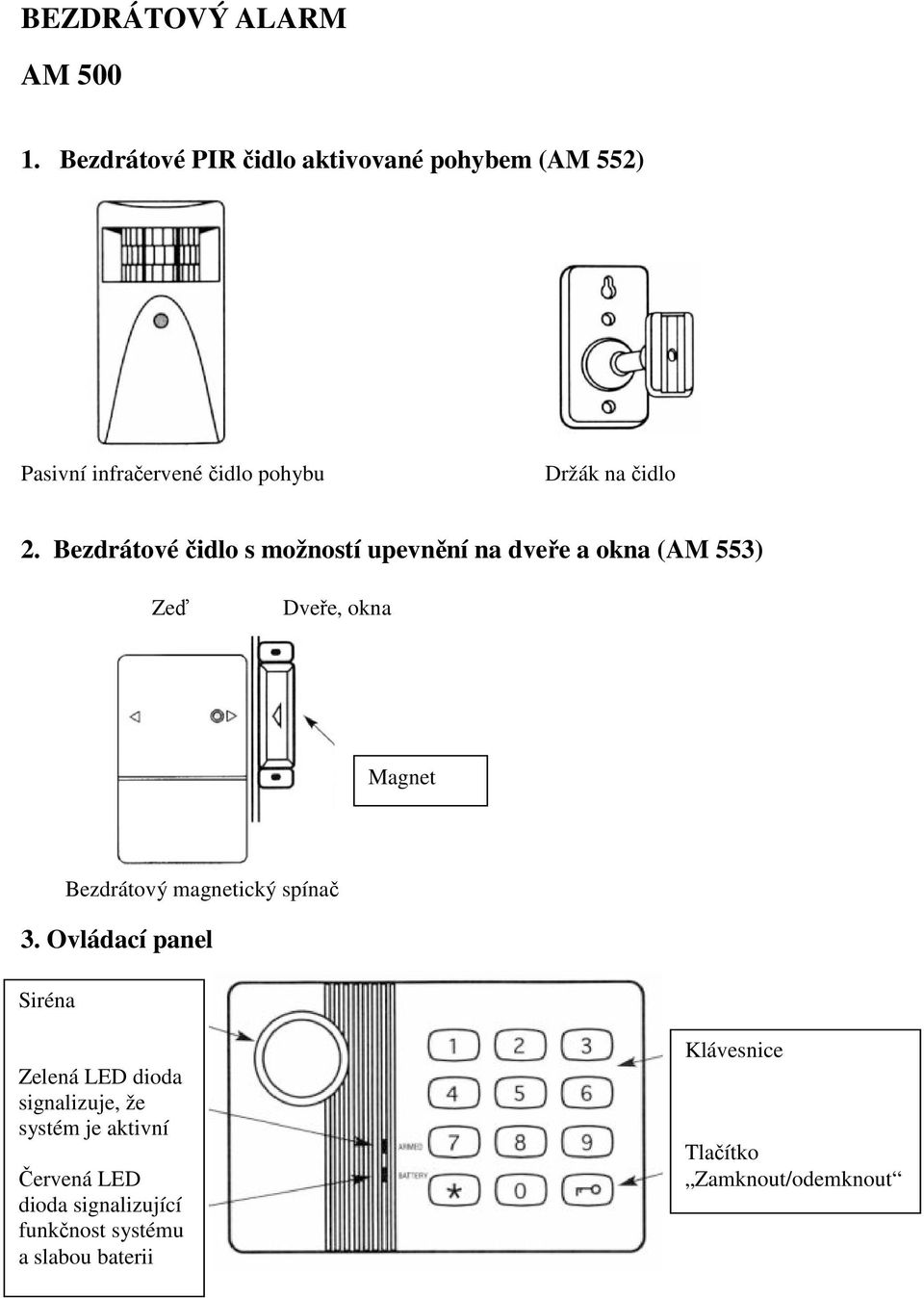

1 BEZDRÁTOVÝ ALARM AM Bezdrátové PIR čidlo aktivované pohybem (AM 552) Pasivní infračervené čidlo pohybu Držák na čidlo 2. Bezdrátové čidlo s možností upevnění na dveře a okna (AM 553) Zeď Dveře, okna Magnet Bezdrátový magnetický spínač 3. Ovládací panel Siréna Zelená LED dioda signalizuje, že systém je aktivní Červená LED dioda signalizující funkčnost systému a slabou baterii Klávesnice Tlačítko Zamknout/odemknout

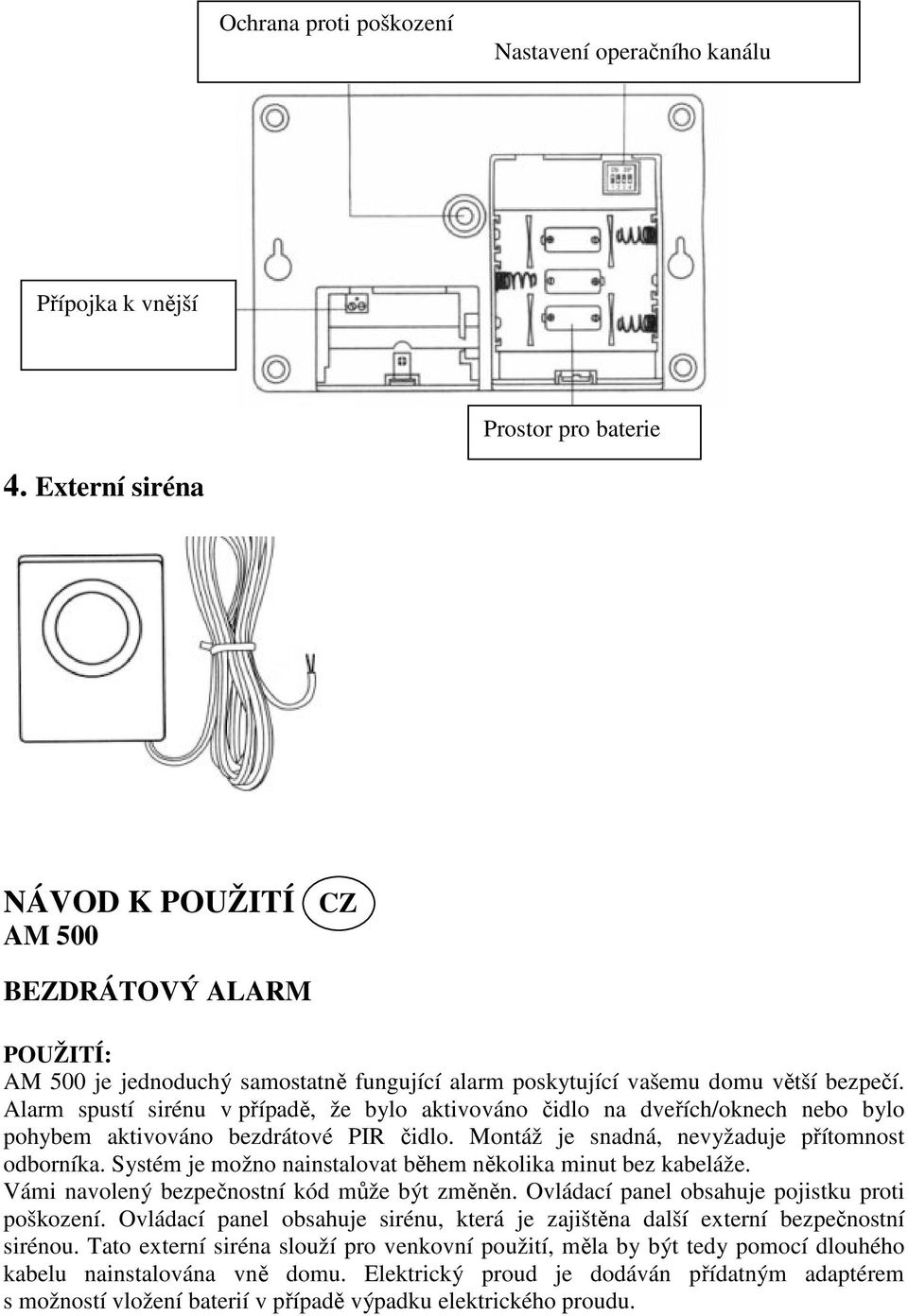

2 Ochrana proti poškození Nastavení operačního kanálu Přípojka k vnější Prostor pro baterie 4. Externí siréna NÁVOD K POUŽITÍ CZ AM 500 BEZDRÁTOVÝ ALARM POUŽITÍ: AM 500 je jednoduchý samostatně fungující alarm poskytující vašemu domu větší bezpečí. Alarm spustí sirénu v případě, že bylo aktivováno čidlo na dveřích/oknech nebo bylo pohybem aktivováno bezdrátové PIR čidlo. Montáž je snadná, nevyžaduje přítomnost odborníka. Systém je možno nainstalovat během několika minut bez kabeláže. Vámi navolený bezpečnostní kód může být změněn. Ovládací panel obsahuje pojistku proti poškození. Ovládací panel obsahuje sirénu, která je zajištěna další externí bezpečnostní sirénou. Tato externí siréna slouží pro venkovní použití, měla by být tedy pomocí dlouhého kabelu nainstalována vně domu. Elektrický proud je dodáván přídatným adaptérem s možností vložení baterií v případě výpadku elektrického proudu.

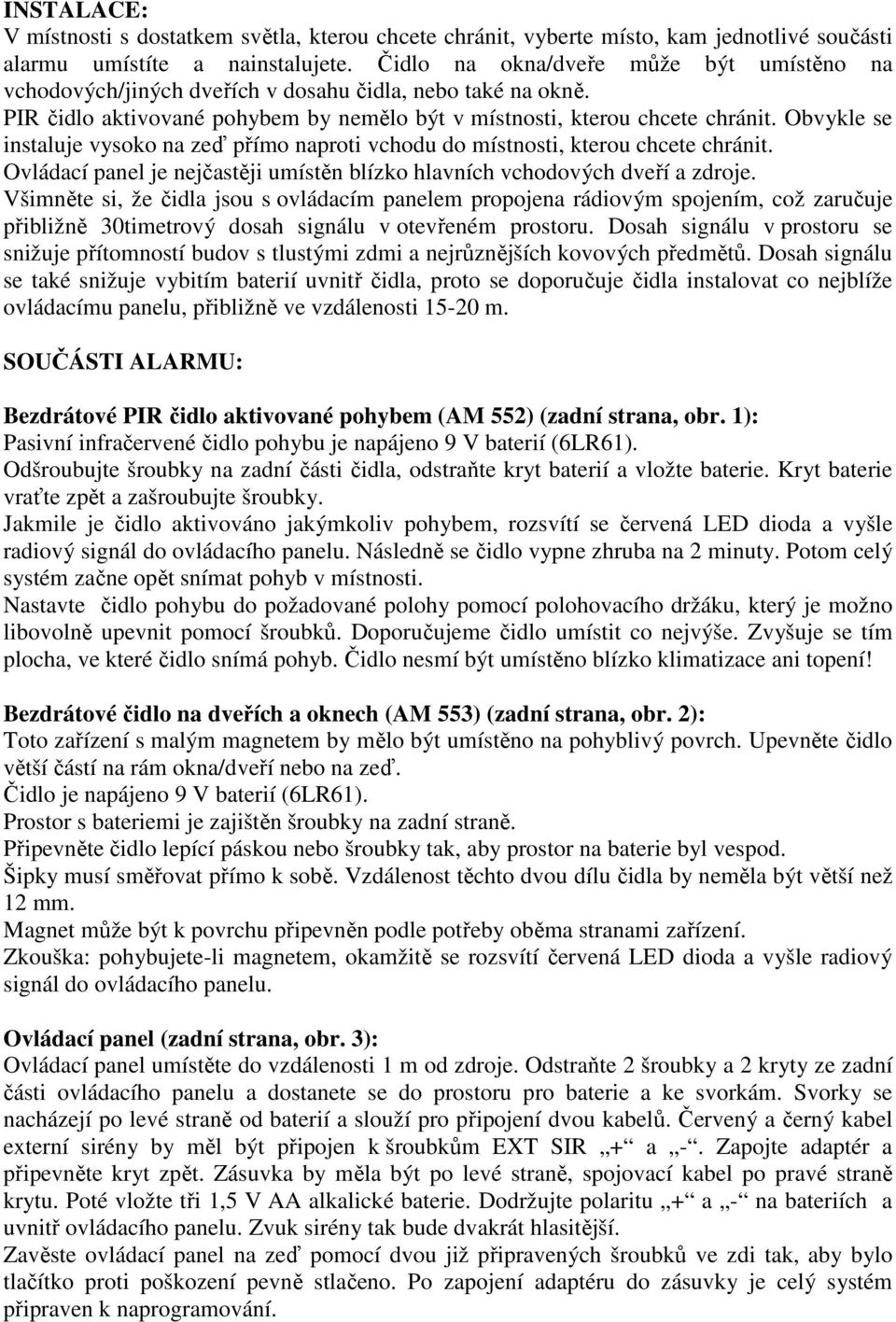

3 INSTALACE: V místnosti s dostatkem světla, kterou chcete chránit, vyberte místo, kam jednotlivé součásti alarmu umístíte a nainstalujete. Čidlo na okna/dveře může být umístěno na vchodových/jiných dveřích v dosahu čidla, nebo také na okně. PIR čidlo aktivované pohybem by nemělo být v místnosti, kterou chcete chránit. Obvykle se instaluje vysoko na zeď přímo naproti vchodu do místnosti, kterou chcete chránit. Ovládací panel je nejčastěji umístěn blízko hlavních vchodových dveří a zdroje. Všimněte si, že čidla jsou s ovládacím panelem propojena rádiovým spojením, což zaručuje přibližně 30timetrový dosah signálu v otevřeném prostoru. Dosah signálu v prostoru se snižuje přítomností budov s tlustými zdmi a nejrůznějších kovových předmětů. Dosah signálu se také snižuje vybitím baterií uvnitř čidla, proto se doporučuje čidla instalovat co nejblíže ovládacímu panelu, přibližně ve vzdálenosti m. SOUČÁSTI ALARMU: Bezdrátové PIR čidlo aktivované pohybem (AM 552) (zadní strana, obr. 1): Pasivní infračervené čidlo pohybu je napájeno 9 V baterií (6LR61). Odšroubujte šroubky na zadní části čidla, odstraňte kryt baterií a vložte baterie. Kryt baterie vraťte zpět a zašroubujte šroubky. Jakmile je čidlo aktivováno jakýmkoliv pohybem, rozsvítí se červená LED dioda a vyšle radiový signál do ovládacího panelu. Následně se čidlo vypne zhruba na 2 minuty. Potom celý systém začne opět snímat pohyb v místnosti. Nastavte čidlo pohybu do požadované polohy pomocí polohovacího držáku, který je možno libovolně upevnit pomocí šroubků. Doporučujeme čidlo umístit co nejvýše. Zvyšuje se tím plocha, ve které čidlo snímá pohyb. Čidlo nesmí být umístěno blízko klimatizace ani topení! Bezdrátové čidlo na dveřích a oknech (AM 553) (zadní strana, obr. 2): Toto zařízení s malým magnetem by mělo být umístěno na pohyblivý povrch. Upevněte čidlo větší částí na rám okna/dveří nebo na zeď. Čidlo je napájeno 9 V baterií (6LR61). Prostor s bateriemi je zajištěn šroubky na zadní straně. Připevněte čidlo lepící páskou nebo šroubky tak, aby prostor na baterie byl vespod. Šipky musí směřovat přímo k sobě. Vzdálenost těchto dvou dílu čidla by neměla být větší než 12 mm. Magnet může být k povrchu připevněn podle potřeby oběma stranami zařízení. Zkouška: pohybujete-li magnetem, okamžitě se rozsvítí červená LED dioda a vyšle radiový signál do ovládacího panelu. Ovládací panel (zadní strana, obr. 3): Ovládací panel umístěte do vzdálenosti 1 m od zdroje. Odstraňte 2 šroubky a 2 kryty ze zadní části ovládacího panelu a dostanete se do prostoru pro baterie a ke svorkám. Svorky se nacházejí po levé straně od baterií a slouží pro připojení dvou kabelů. Červený a černý kabel externí sirény by měl být připojen k šroubkům EXT SIR + a -. Zapojte adaptér a připevněte kryt zpět. Zásuvka by měla být po levé straně, spojovací kabel po pravé straně krytu. Poté vložte tři 1,5 V AA alkalické baterie. Dodržujte polaritu + a - na bateriích a uvnitř ovládacího panelu. Zvuk sirény tak bude dvakrát hlasitější. Zavěste ovládací panel na zeď pomocí dvou již připravených šroubků ve zdi tak, aby bylo tlačítko proti poškození pevně stlačeno. Po zapojení adaptéru do zásuvky je celý systém připraven k naprogramování.

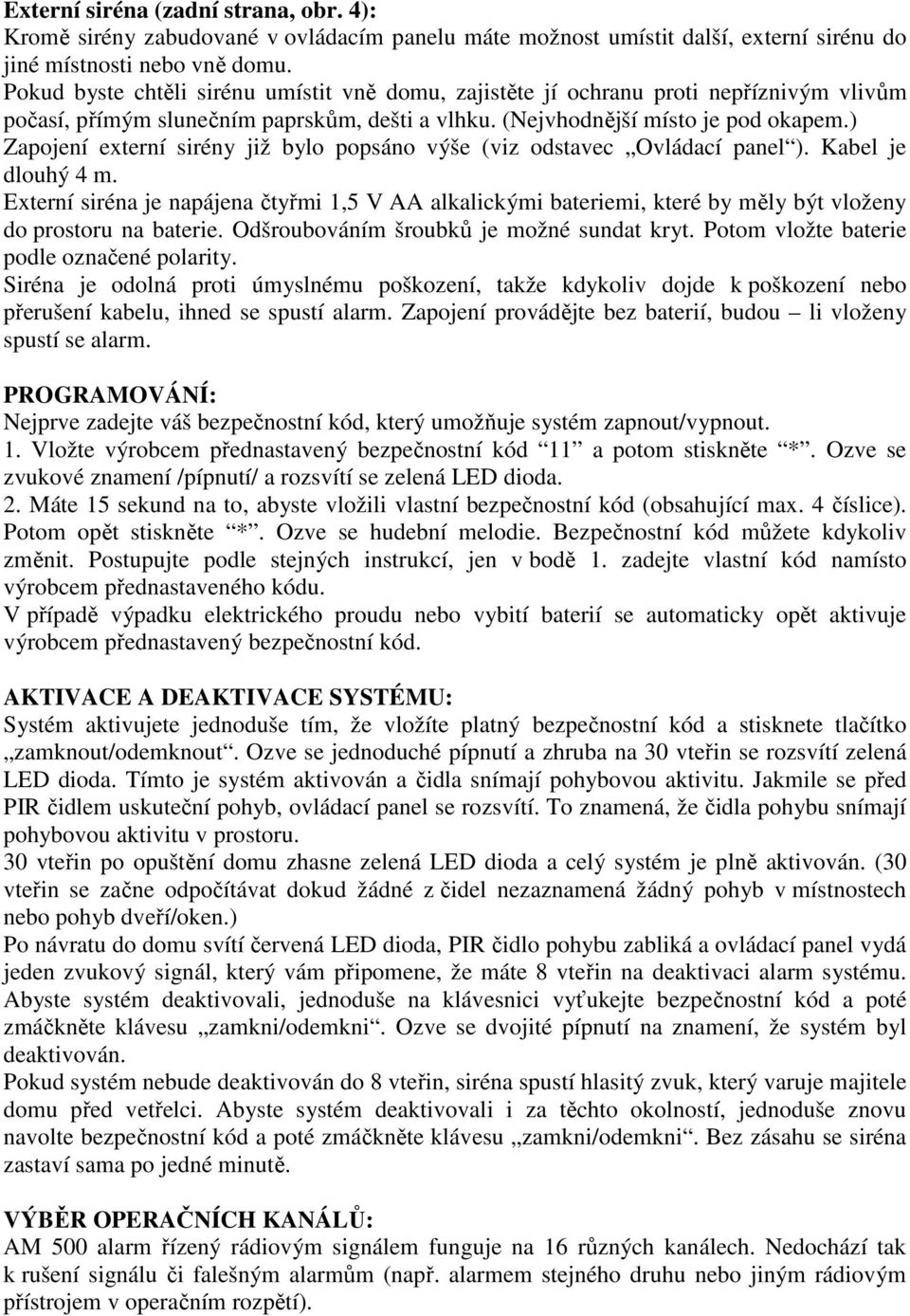

4 Externí siréna (zadní strana, obr. 4): Kromě sirény zabudované v ovládacím panelu máte možnost umístit další, externí sirénu do jiné místnosti nebo vně domu. Pokud byste chtěli sirénu umístit vně domu, zajistěte jí ochranu proti nepříznivým vlivům počasí, přímým slunečním paprskům, dešti a vlhku. (Nejvhodnější místo je pod okapem.) Zapojení externí sirény již bylo popsáno výše (viz odstavec Ovládací panel ). Kabel je dlouhý 4 m. Externí siréna je napájena čtyřmi 1,5 V AA alkalickými bateriemi, které by měly být vloženy do prostoru na baterie. Odšroubováním šroubků je možné sundat kryt. Potom vložte baterie podle označené polarity. Siréna je odolná proti úmyslnému poškození, takže kdykoliv dojde k poškození nebo přerušení kabelu, ihned se spustí alarm. Zapojení provádějte bez baterií, budou li vloženy spustí se alarm. PROGRAMOVÁNÍ: Nejprve zadejte váš bezpečnostní kód, který umožňuje systém zapnout/vypnout. 1. Vložte výrobcem přednastavený bezpečnostní kód 11 a potom stiskněte *. Ozve se zvukové znamení /pípnutí/ a rozsvítí se zelená LED dioda. 2. Máte 15 sekund na to, abyste vložili vlastní bezpečnostní kód (obsahující max. 4 číslice). Potom opět stiskněte *. Ozve se hudební melodie. Bezpečnostní kód můžete kdykoliv změnit. Postupujte podle stejných instrukcí, jen v bodě 1. zadejte vlastní kód namísto výrobcem přednastaveného kódu. V případě výpadku elektrického proudu nebo vybití baterií se automaticky opět aktivuje výrobcem přednastavený bezpečnostní kód. AKTIVACE A DEAKTIVACE SYSTÉMU: Systém aktivujete jednoduše tím, že vložíte platný bezpečnostní kód a stisknete tlačítko zamknout/odemknout. Ozve se jednoduché pípnutí a zhruba na 30 vteřin se rozsvítí zelená LED dioda. Tímto je systém aktivován a čidla snímají pohybovou aktivitu. Jakmile se před PIR čidlem uskuteční pohyb, ovládací panel se rozsvítí. To znamená, že čidla pohybu snímají pohybovou aktivitu v prostoru. 30 vteřin po opuštění domu zhasne zelená LED dioda a celý systém je plně aktivován. (30 vteřin se začne odpočítávat dokud žádné z čidel nezaznamená žádný pohyb v místnostech nebo pohyb dveří/oken.) Po návratu do domu svítí červená LED dioda, PIR čidlo pohybu zabliká a ovládací panel vydá jeden zvukový signál, který vám připomene, že máte 8 vteřin na deaktivaci alarm systému. Abyste systém deaktivovali, jednoduše na klávesnici vyťukejte bezpečnostní kód a poté zmáčkněte klávesu zamkni/odemkni. Ozve se dvojité pípnutí na znamení, že systém byl deaktivován. Pokud systém nebude deaktivován do 8 vteřin, siréna spustí hlasitý zvuk, který varuje majitele domu před vetřelci. Abyste systém deaktivovali i za těchto okolností, jednoduše znovu navolte bezpečnostní kód a poté zmáčkněte klávesu zamkni/odemkni. Bez zásahu se siréna zastaví sama po jedné minutě. VÝBĚR OPERAČNÍCH KANÁLŮ: AM 500 alarm řízený rádiovým signálem funguje na 16 různých kanálech. Nedochází tak k rušení signálu či falešným alarmům (např. alarmem stejného druhu nebo jiným rádiovým přístrojem v operačním rozpětí).

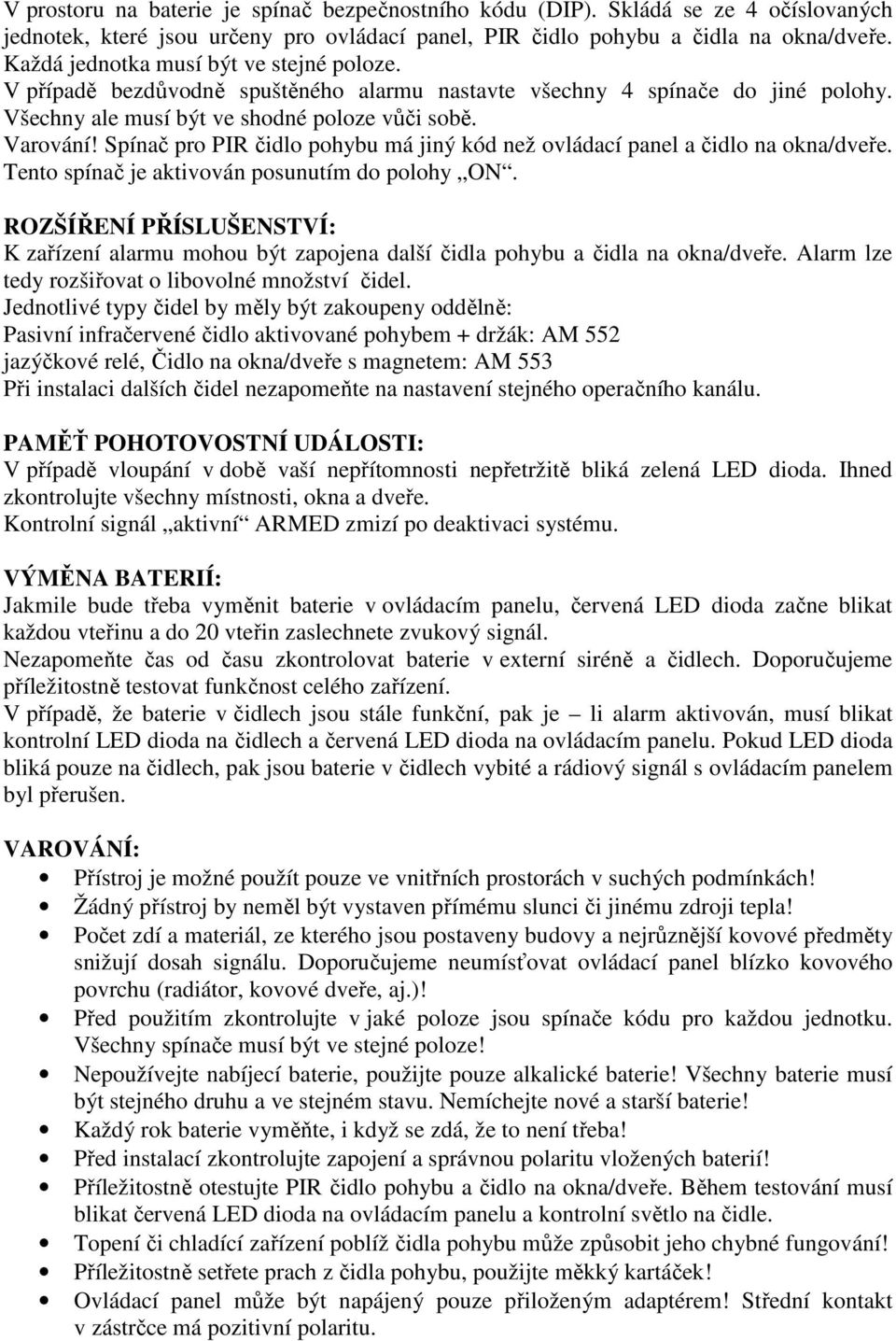

5 V prostoru na baterie je spínač bezpečnostního kódu (DIP). Skládá se ze 4 očíslovaných jednotek, které jsou určeny pro ovládací panel, PIR čidlo pohybu a čidla na okna/dveře. Každá jednotka musí být ve stejné poloze. V případě bezdůvodně spuštěného alarmu nastavte všechny 4 spínače do jiné polohy. Všechny ale musí být ve shodné poloze vůči sobě. Varování! Spínač pro PIR čidlo pohybu má jiný kód než ovládací panel a čidlo na okna/dveře. Tento spínač je aktivován posunutím do polohy ON. ROZŠÍŘENÍ PŘÍSLUŠENSTVÍ: K zařízení alarmu mohou být zapojena další čidla pohybu a čidla na okna/dveře. Alarm lze tedy rozšiřovat o libovolné množství čidel. Jednotlivé typy čidel by měly být zakoupeny oddělně: Pasivní infračervené čidlo aktivované pohybem + držák: AM 552 jazýčkové relé, Čidlo na okna/dveře s magnetem: AM 553 Při instalaci dalších čidel nezapomeňte na nastavení stejného operačního kanálu. PAMĚŤ POHOTOVOSTNÍ UDÁLOSTI: V případě vloupání v době vaší nepřítomnosti nepřetržitě bliká zelená LED dioda. Ihned zkontrolujte všechny místnosti, okna a dveře. Kontrolní signál aktivní ARMED zmizí po deaktivaci systému. VÝMĚNA BATERIÍ: Jakmile bude třeba vyměnit baterie v ovládacím panelu, červená LED dioda začne blikat každou vteřinu a do 20 vteřin zaslechnete zvukový signál. Nezapomeňte čas od času zkontrolovat baterie v externí siréně a čidlech. Doporučujeme příležitostně testovat funkčnost celého zařízení. V případě, že baterie v čidlech jsou stále funkční, pak je li alarm aktivován, musí blikat kontrolní LED dioda na čidlech a červená LED dioda na ovládacím panelu. Pokud LED dioda bliká pouze na čidlech, pak jsou baterie v čidlech vybité a rádiový signál s ovládacím panelem byl přerušen. VAROVÁNÍ: Přístroj je možné použít pouze ve vnitřních prostorách v suchých podmínkách! Žádný přístroj by neměl být vystaven přímému slunci či jinému zdroji tepla! Počet zdí a materiál, ze kterého jsou postaveny budovy a nejrůznější kovové předměty snižují dosah signálu. Doporučujeme neumísťovat ovládací panel blízko kovového povrchu (radiátor, kovové dveře, aj.)! Před použitím zkontrolujte v jaké poloze jsou spínače kódu pro každou jednotku. Všechny spínače musí být ve stejné poloze! Nepoužívejte nabíjecí baterie, použijte pouze alkalické baterie! Všechny baterie musí být stejného druhu a ve stejném stavu. Nemíchejte nové a starší baterie! Každý rok baterie vyměňte, i když se zdá, že to není třeba! Před instalací zkontrolujte zapojení a správnou polaritu vložených baterií! Příležitostně otestujte PIR čidlo pohybu a čidlo na okna/dveře. Během testování musí blikat červená LED dioda na ovládacím panelu a kontrolní světlo na čidle. Topení či chladící zařízení poblíž čidla pohybu může způsobit jeho chybné fungování! Příležitostně setřete prach z čidla pohybu, použijte měkký kartáček! Ovládací panel může být napájený pouze přiloženým adaptérem! Střední kontakt v zástrčce má pozitivní polaritu.

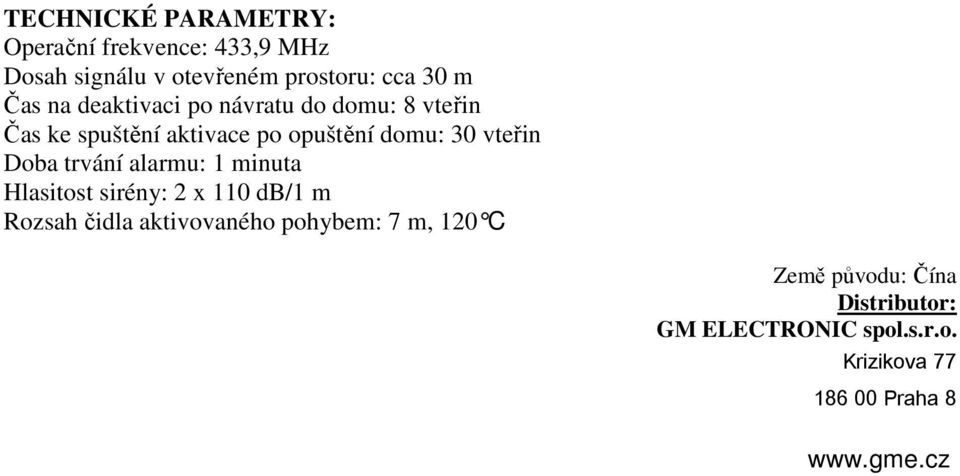

6 TECHNICKÉ PARAMETRY: Operační frekvence: 433,9 MHz Dosah signálu v otevřeném prostoru: cca 30 m Čas na deaktivaci po návratu do domu: 8 vteřin Čas ke spuštění aktivace po opuštění domu: 30 vteřin Doba trvání alarmu: 1 minuta Hlasitost sirény: 2 x 110 db/1 m Rozsah čidla aktivovaného pohybem: 7 m, 120 C Země původu: Čína Distributor: GM ELECTRONIC spol.s.r.o. Krizikova Praha 8
