NÁVOD K MONTÁŽI A OBSLUZE. Obj. č.: (model CLA08R-12B)

Transkript

1 NÁVOD K MONTÁŽI A OBSLUZE Obj. č.: (model CLA08R-12B) Toto zabezpečení automobilu z umělé hmoty ABS (akrylnitril-butadienstyren), vyztužené vnitřním kovovým rámem, s alarmem, se zámkem z kalené oceli a s dálkovým ovladačem, které připojíte jednoduchým způsobem k volantu automobilu, slouží k ochraně automobilu před vloupáním (proti zlodějům). V případě pokusu o vniknutí do vozidla (nebo při rozbití okna či otevření dveří) se z tohoto zařízení ozve výstražný ohlušující akustický signál (siréna) s intenzitou hlasitosti 125 db. Kromě toho začne na tomto zařízení při pokusu o vloupání blikat zábleskové (stroboskopické) světlo, které v temnotě odradí zloděje od dalších pokusů o dokončení vloupání.

2 2

3 Základní charakteristiky zařízení na zabezpečení automobilu Siréna s hlasitostí 125 db, znějící po dobu 30 sekund po spuštění alarmu. Blikající (stroboskopické) světlo po spuštění alarmu. Výstražná blikající kontrolka (LED), která se rozsvítí po aktivaci zařízení. Stabilní ocelový zámek. Zámek volantu použitelný pro volanty o průměru od 20 do 32 mm. Programovatelný dálkový infračervený ovladač pro zapnutí / vypnutí zařízení. Aktivace zařízení pomocí dálkového ovladače (zvenku) během 60 sekund po uzamčení zámku po aktivaci zařízení zabliká 1 x stroboskopické světlo, při deaktivaci zařízení toto světlo zabliká 2 x. Akustická indikace vybitých baterií. Napájení: 2 destičkové baterie 9 V (nejsou součástí dodávky). Možnost přikoupení dalších dálkových ovladačů. 3

4 A. Kontrola a obsah zásilky Zkontrolujte po vybalení zásilky, zde nedošlo k jejímu poškození. V případě zjištění nějakých závad se obraťte na svého prodejce. 1. Jednotka SWAT LOCK-R 2. Infračervený dálkový ovladač 3. Samolepící distanční podložky (pásky, vložky) Pro zámek typu A 3 kusy Pro zámek typu B 3 krátké kusy + 1 dlouhý kus Pro zámek typu C 2 kusy (k připevnění do příchytek zámku) 4. Varovná nálepka 5. Dva klíčky (kulatý a trnový) 6. Obal (vak) na uložení zařízení 7. Originální návod k montáži a obsluze K zařízení si můžete přiobjednat další dálkové ovladače: Obj. č.: (model RMC08R) V případě potřeby se obraťte na svého prodejce (dodavatele). 4

5 B. Instalace zařízení SWAT LOCK-R a dálkového ovladače 1. Vyšroubujte dva šroubky krytu bateriového pouzdra na zadní straně zabezpečovacího zařízení (zámku volantu). Sundejte tento kryt a vložte do bateriového pouzdra 2 destičkové (alkalické) baterie 9 V správnou polaritou (viz obr. 1). Pomocí mikrospínačů mezi oběma bateriemi nastavte svůj vlastní bezpečnostní kód. Nasaďte opět kryt a uzavřete pevně bateriové pouzdro zašroubováním obou šroubků. 2. Vyšroubujte šroubky na zadní straně dálkového ovladače a dálkový ovladač otevřete. Pomocí mikrospínačů nastavte stejný bezpečnostní kód jako na zámku volantu (na zabezpečovacím zařízení). Poté kryt na zadní straně dálkového ovladače opět uzavřete. Pokud budete mít více dálkových ovladačů, proveďte na nich stejná nastavení. 5

6 C. Připevnění zařízení SWAT LOCK-R k volantu (příprava) Dříve než uzamknete (připojíte) zařízení SWAT LOCK-R k volantu, přilepte do jeho drážky samolepící distanční vložky tak, aby byl volant pevně obemknut (viz obr. 2 a obr. 3.). U zámku typu B můžete distanční vložku z umělé hmoty nahradit samolepící distanční vložkou (viz obr. 4). 6

7 D. Zámek typu A s kulatým (dutým) klíčkem 1. Odemknutí (otevření) zařízení SWAT LOCK-R provedete zasunutím klíčku do zámku a jeho otočením směrem doprava (viz obr. 5). 2. Otevřete zařízení SWAT LOCK-R a nasaďte jej na volant. 3. Zatlačte klíček dovnitř zámku a uzamkněte (uzavřete) zařízení SWAT LOCK-R otočením klíčku doleva. Zkontrolujte správné připevnění distanční vložky. Zařízení SWAT LOCK-R musí na volantu pevně sedět (nesmí být pohyblivé). E. Zámek typu B s křížovým trnovým klíčkem 1. Odemknutí (otevření) zařízení SWAT LOCK-R provedete zasunutím klíčku do klíčové dírky a jeho otočením směrem doprava (viz obr. 6). Bod (zářez) na klíčku musí být vyrovnán s příslušným bodem na vložce zámku. 2. Otočte rameno zařízení SWAT LOCK-R směrem doprava a připevněte zařízení zvnitřku jeho příchytkami (čelistmi) k volantu. Podržte příchytky pevně na volantu a otočte rameno zařízení zpět do původní polohy. 7

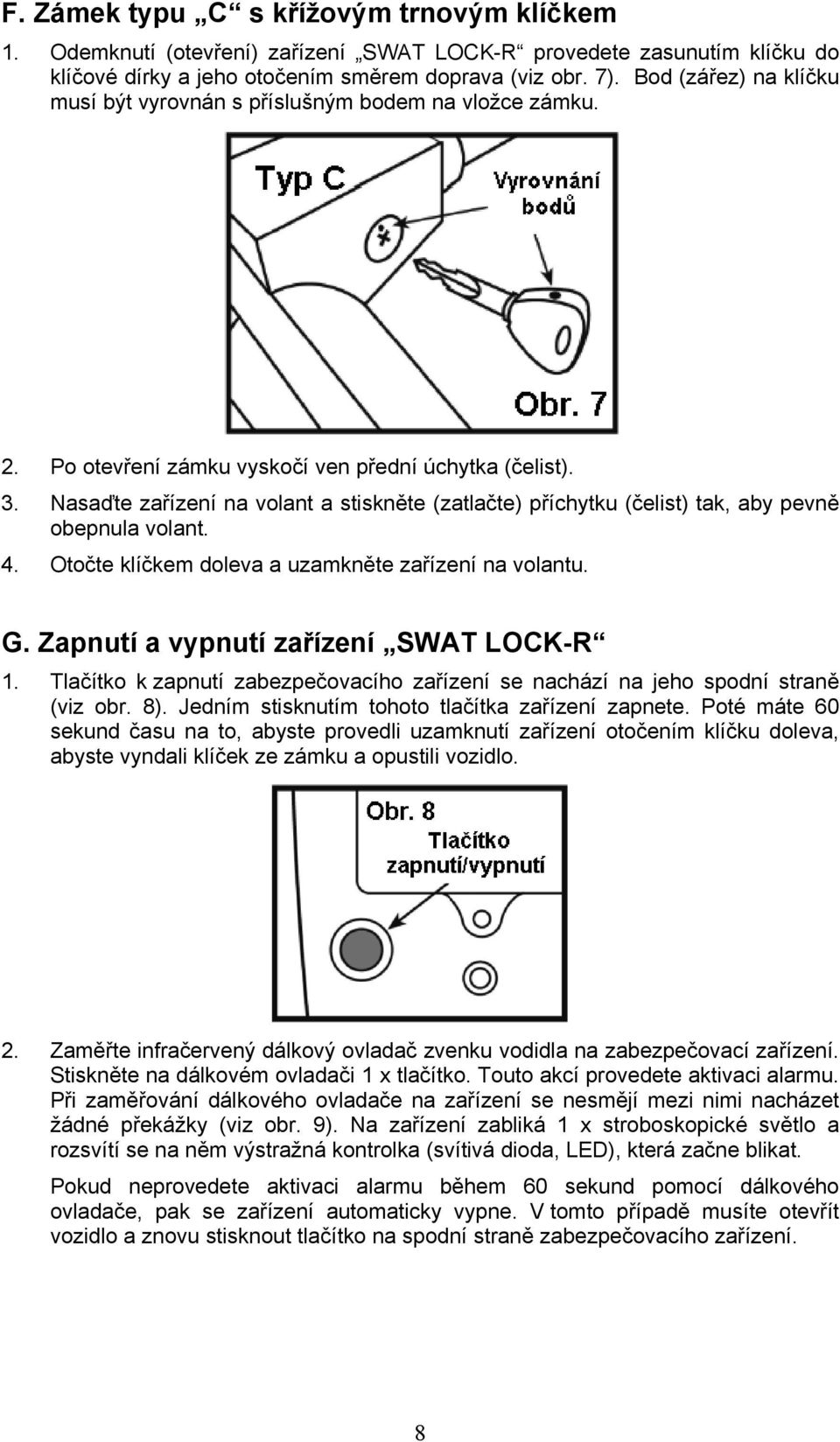

8 F. Zámek typu C s křížovým trnovým klíčkem 1. Odemknutí (otevření) zařízení SWAT LOCK-R provedete zasunutím klíčku do klíčové dírky a jeho otočením směrem doprava (viz obr. 7). Bod (zářez) na klíčku musí být vyrovnán s příslušným bodem na vložce zámku. 2. Po otevření zámku vyskočí ven přední úchytka (čelist). 3. Nasaďte zařízení na volant a stiskněte (zatlačte) příchytku (čelist) tak, aby pevně obepnula volant. 4. Otočte klíčkem doleva a uzamkněte zařízení na volantu. G. Zapnutí a vypnutí zařízení SWAT LOCK-R 1. Tlačítko k zapnutí zabezpečovacího zařízení se nachází na jeho spodní straně (viz obr. 8). Jedním stisknutím tohoto tlačítka zařízení zapnete. Poté máte 60 sekund času na to, abyste provedli uzamknutí zařízení otočením klíčku doleva, abyste vyndali klíček ze zámku a opustili vozidlo. 2. Zaměřte infračervený dálkový ovladač zvenku vodidla na zabezpečovací zařízení. Stiskněte na dálkovém ovladači 1 x tlačítko. Touto akcí provedete aktivaci alarmu. Při zaměřování dálkového ovladače na zařízení se nesmějí mezi nimi nacházet žádné překážky (viz obr. 9). Na zařízení zabliká 1 x stroboskopické světlo a rozsvítí se na něm výstražná kontrolka (svítivá dioda, LED), která začne blikat. Pokud neprovedete aktivaci alarmu během 60 sekund pomocí dálkového ovladače, pak se zařízení automaticky vypne. V tomto případě musíte otevřít vozidlo a znovu stisknout tlačítko na spodní straně zabezpečovacího zařízení. 8

9 3. Otřese-li se nyní vozidlo následkem zaklepání na okna nebo rozbitím okna, či otevřením nebo uzavřením dveří, nebo jiným znatelným nárazem, začne na zařízení blikat zábleskové světlo a jeho siréna začne vydávat po dobu 30 sekund ohlušující akustický signál o síle 125 db. Pokud tyto okolnosti ustanou, zařízení se opět přepne do pohotovostního režimu. 4. Deaktivaci alarmu provedete opětovným zaměřením dálkového ovladače na zařízení a stisknutím jeho ovládacího tlačítka. V tomto případě 2 x zabliká stroboskopické světlo a varovná kontrolka (LED) na zařízení přestane svítit (blikat). Pokud došlo ke spuštění alarmu (houká siréna), můžete alarm vypnout jedním stisknutím tlačítka na dálkovém ovladači. Vypnutí alarmu bude potvrzeno dvojím zablikáním zábleskového světla. 5 Budou-li v zařízení již slabé baterie, uslyšíte každých 5 sekund pípnutí. V tomto případě vyměňte v zařízení obě destičkové baterie (9 V). Začne-li na dálkovém ovladači při stisknutí jeho ovládacího tlačítka blikat slabě kontrolka (LED) nebo budete-li muset zkrátit vzdálenost mezi ovladačem a zařízením, proveďte výměnu baterie v dálkovém ovladači. Jedná se o alkalickou baterii 12 V typu 23 A. H. Kontrola správné funkce zařízení SWAT LOCK-R 1. Zapněte zařízení tlačítkem na jeho spodní straně (viz obr. 8). 2. Připevněte zařízení k volantu. Poté máte 60 sekund času na to, abyste provedli uzamknutí zařízení otočením klíčku doleva, abyste vyndali klíček ze zámku a opustili vozidlo. 3. Opusťte vozidlo a proveďte aktivaci alarmu pomocí dálkového ovladače (stiskněte na něm 1 x ovládací tlačítko). 4. Na zařízení 1 x zabliká zábleskové světlo a rozsvítí se na něm varovná kontrolka (LED), která začne blikat. 5. Poklepte na čelní sklo nebo na jiné okno (otevřete dveře). Po této akci by mělo dojít ke spuštění alarmu. Ze zařízení se ozve siréna a začne na něm blikat stroboskopické světlo. 6. Vypněte alarm stisknutím ovládacího tlačítka na dálkovém ovladači. Vypnutí alarmu bude potvrzeno dvojím zablikáním zábleskového světla. Důležité upozornění: Siréna zařízení má extrémně vysokou hlasitost. Delší poslech této sirény může způsobit poškození sluchu. Nespouštějte proto alarm bez náležitého důvodu. Výrobce nebo prodejce neodpovídají v těchto případech za případné poruchy sluchu. 9

10 Nepokoušejte se sami zařízení opravovat. Ztratili byste jakékoliv nároky, které vyplývají ze záruky přístroje. V případě reklamací nebo provedení opravy přístroje se obraťte na svého prodejce. KU 10
