Návod k obsluze Akumulátorové zařízení pro stříhání kabelů BZ-45 / BZ-85

Transkript

1 Návod k obsluze Akumulátorové zařízení pro stříhání kabelů BZ-45 / BZ-85 Prodávající se zavazuje zajistit odstranění veškerých případných vad, na něž se vztahuje záruka, bezplatně a bez zbytečného odkladu tak, aby mohl kupující zboží řádně užívat. Uplatní-li kupující práva z odpovědnosti za vady, na něž se záruka nevztahuje, uhradí prodávajícímu náklady s tímto spojené. Záruční doba neběží ode dne, kdy kupující nahlásil prodávajícímu existenci vady, na kterou se vztahuje záruka a pro kterou kupující nemůže zboží používat a uplatnil svá práva z odpovědnosti za vady z poskytnuté záruky, až do dne jejího odstranění prodávajícím. Záruka se nevztahuje na přirozené a běžné opotřebení zboží a vady způsobené nesprávným použitím zboží v rozporu s poskytnutým školením a dokumentací. Záruka se dále nevztahuje na vady vzniklé přetížením zboží a dále na vady vzniklé po neodborném zásahu do zboží či neodborné opravě nebo úpravě tohoto zboží. Neodborným zásahem, opravou nebo úpravou se rozumí jakýkoliv zásah, oprava nebo úprava, které byly provedeny v rozporu s poskytnutým školením a dokumentací, nebo byly provedeny jinou osobou než prodávajícím nebo osobou jím k tomu pověřenou nebo schválenou. Práva z odpovědnosti za vady z poskytnuté záruky je nutno uplatnit u prodávajícího bez zbytečného odkladu poté, co vadu kupující zjistí, nejpozději však do konce záruční doby, jinak tato práva zanikají. K uplatnění práv z odpovědnosti za vady z poskytnuté záruky je nutno předložit záruční list, jinak nelze kupujícímu tato práva přiznat. Odpovědnost prodávajícího za vady, na něž se vztahuje záruka, nevzniká, jestliže tyto vady byly způsobeny po přechodu nebezpečí škody na zboží vnějšími událostmi. Vnějšími událostmi se rozumí zejména živelná pohroma, zásah vyšší moci anebo chování třetích osob. Záruka je považována za neplatnou v případě: - nevhodného používání stroje; - používání v rozporu s národními nebo mezinárodními normami; - nesprávné instalace; - vadného přívodu elektrické energie; - vážných nedostatků v údržbě; - neoprávněných modifikací a/nebo zásahů; - používání jiných než originálních či nesprávných náhradních dílů a příslušenství pro dotyčný model; - úplného nebo částečného nedodržování pokynů; - výjimečných událostí, přírodních kalamit, či jiných. Vzhledem k neustálému zdokonalování se skutečný výrobek může poněkud lišit od výrobku zde popsaného. Před použitím tohoto výrobku si přečtěte tento návod. V opačném případě může dojít k vážnému úrazu. TENTO NÁVOD USCHOVEJTE Záruka Na zařízení poskytuje prodávající záruku, že zboží nebude mít materiálové a výrobní vady po dobu 12 měsíců ode dne dodání zboží. Na bezvadnou funkci zboží a použité materiály je poskytována záruka po dobu 12 měsíců ode dne dodání zboží.

2 tímto úraz. TENTO NÁVOD USCHOVEJTE Řiďte se tímto návodem, pokud se jedná o bezpečnostní varování a upozornění, a postupy pro montáž, obsluhu, kontrolu, údržbu a čištění. Tento návod včetně stvrzenky uchovejte na bezpečném a suchém místě pro pozdější použití. DŮLEŽITÉ BEZPEČNOSTNÍ INFORMACE V tomto návodu, na štítcích a ve všech dalších informacích poskytnutých s výrobkem: Toto je bezpečnostní varovný symbol. Varuje před možnými nebezpečími úrazu. Dodržujte všechna bezpečnostní sdělení, která následují za tímto symbolem, aby nedošlo k úrazu nebo usmrcení. NEBEZPEČÍ označuje nebezpečnou situaci, která, není-li zabráněno jejímu vzniku, má za následek usmrcení nebo vážný VAROVÁNÍ označuje nebezpečnou situaci, která, není-li zabráněno jejímu vzniku, může mít za následek usmrcení nebo vážný úraz. 1. Bezpečnost na pracovišti a. Udržujte pracoviště v čistotě a uklizené. Neuklizená a tmavá pracoviště přivolávají nehody. b. Tento nástroj není izolovaný, proto ho nepoužívejte k řezání vodiče pod proudem. c. Tento nástroj nepoužívejte a neskladujte při vysoké teplotě, ani v prostředí s korozní kapalinou. Věnujte pozornost stárnutí těsnicích sad. d. Při práci s akumulátorovou řezačkou kabelů udržujte děti a okolostojící osoby v bezpečné vzdálenosti. Odvedení pozornosti může zapříčinit ztrátu kontroly. 2. Elektrická bezpečnost e. Zkontrolujte, zda zástrčka odpovídá zásuvce. Zástrčku nikdy neměňte. f. Nástroj, akumulátor a nabíječku nikdy nevystavujte působení deště nebo vlhkého prostředí, protože byste mohli být snadno zasaženi elektrickým proudem, pokud by voda vnikla do elektrické soustavy nástroje. g. Nepoužívejte elektrický kabel k přenášení, tahání nebo vytahování zástrčky a nespojujte póly a +. Poškozený nebo stočený kabel může přivodit úraz elektrickým proudem. h. Po silném nárazu do nabíječky, jestliže nabíječka spadla nebo byla jinak poškozena, nesnažte se ji opravit. Zašlete ji co nejdříve do autorizovaného servisního střediska. Poškozená nabíječka může zapříčinit úraz elektrickým proudem. i. Optimální teplota nabíjení leží v rozmezí C. Během nabíjení nesmějí být větrací otvory akumulátoru a nabíječky zakryté. j. Vždy odpojte přívod k nabíječce, abyste omezili riziko pro děti a osoby, které nemají zkušenosti s použitím nástroje. k. Nečekejte s dobíjením, až se akumulátor úplně vybije. Dobíjení zapříčiní, že akumulátor již nebude provozuschopný. Akumulátor vyjímejte z nástroje, abyste předešli vybíjení. Pokud zařízení nepoužíváte, skladujte jej bez připojeného akumulátoru. V opačném případě může dojít k samovolnému vybití akumulátoru. Z tohoto důvodu je nutné akumulátor při nepoužívání preventivně dobíjet (cca 2x do měsíce). Při nedodržení podmínek může dojít k trvalému poškození akumulátorů. l. Akumulátor nevhazujte do ohně ani ho nezkratujte, protože by mohlo dojít k výbuchu. m. Znehodnocený akumulátor nepoužívejte, jinak se vystavujte úrazu elektrickým proudem. n. Akumulátor ani nabíječku nerozebírejte. V případě potíží se obraťte na výrobce nebo prodejce. 3. Osobní bezpečnost UPOZORNĚNÍ se používá s bezpečnostním varovným symbolem a označuje nebezpečnou situaci, která, nebude-li zabráněno jejímu vzniku, může mít za následek lehký nebo střední úraz. VŠEOBECNÉ BEZPEČNOSTNÍ PŘEDPISY ABYSTE MOHLI S TÍMTO NÁSTROJEM PRACOVAT BEZPEČNÝM ZPŮSOBEM, MUSÍTE SI POZORNĚ PŘEČÍST NÁVOD K OBSLUZE A DODRŽOVAT POKYNY V NĚM UVEDENÉ. NERESPEKTOVÁNÍ ÚDAJŮ UVEDENÝCH V TOMTO NÁVODU K OBSLUZE BUDE MÍT ZA NÁSLEDEK ZRUŠENÍ ZÁRUKY. o. Při obsluze nástroje buďte pozorní, sledujte co děláte a používejte zdravý rozum. Nikdy nepoužívejte nástroj, jste-li unavení nebo jste-li pod vlivem drog, alkoholu nebo léků. Okamžik nepozornosti může být příčinou vážného úrazu. p. Používejte ochranné prostředky. Vždy používejte ochranné prostředky jako masku, bezpečnostní přilbu apod., které snižují riziko úrazu. q. Řádně se oblékejte. Nenoste volný oděv ani šperky. Vlasy, oděv a rukavice nepřibližujte k pohybujícím se součástem. Volný oděv, šperky a dlouhé vlasy mohou být pohybujícími se součástmi zachyceny. r. Provádějte údržbu mechanických nástrojů. Kontrolujte souosost nebo spojení pohybující se součásti, porušení součástí a jiné stavy, které mohou mít vliv na činnost nástroje. Poškozený nástroj nechte před použitím opravit. Mnoho nehod je způsobeno špatně udržovanými mechanickými nástroji. s. Používejte nástroj správným způsobem. Nástroj se správným výkonem vykoná práci lépe a bezpečněji při rychlosti, pro kterou byl navržen. t. Během provozu nevkládejte prsty do hlavy nástroje. Vyvarujete se tak velmi silnému skřípnutí prstů.

3 ÚDRŽBA A SERVIS Poškozené zařízení může přivodit vážný úraz. Nepoužívejte poškozené zařízení. V případě výskytu neobvyklého hluku nebo vibrací před dalším použitím nejprve odstraňte závadu. Nenechte akumulátor vždy zcela vybít, je riziko, že nepůjde znovu nabít. Pokud zařízení nepoužíváte, skladujte jej bez připojeného akumulátoru. V opačném případě může dojít k samovolnému vybití akumulátoru. Z tohoto důvodu je nutné akumulátor při nepoužívání preventivně dobíjet (cca 2x do měsíce). Při nedodržení podmínek může dojít k trvalému poškození akumulátorů. Děrovadla pracovat přestala 1. Nízká hladina oleje. 2. Vzduch v hydraulické soustavě pokuste děrovat. V případě neúspěchu zašlete nástroj výrobci nebo distributorovi. 3. Stiskněte spoušť a současně držte zasunovací tlačítko. Olej se zahřeje. Uložte nástroj v teplém prostředí. 1. Zašlete nástroj výrobci nebo distributorovi. 2. Stiskněte spoušť a současně držte zasunovací tlačítko po dobu asi sekund. Dioda svítí 20 sekund 1. Málo nabitý akumulátor 1. Nabijte nebo vyměňte akumulátor. Z nástroje uniká olej 1. Poškozené vnitřní těsnění 1. Zašlete nástroj výrobci nebo distributorovi. OBSLUHA BZ Před každým použitím zkontrolujte celkový stav nástroje. Zkontrolujte dotažení šroubů, souosost nebo spojení pohybujících se součásti, neporušenost součástí (trhliny, lomy), a zaměřte se i na jiné stavy, které mohou mít vliv na bezpečný provoz. 2. Po použití očistěte vnější povrch nástroje čistým hadrem a navlhčete, namažte kovový povrch nástroje a děrovadla olejem chránícím před korozí. Po každém použití vyjměte akumulátor z nástroje, abyste předešli jeho neúmyslnému použití. Uložte nástroj v suchém prostředí. 3. Servis nástroje musí provádět kvalifikovaný servisní technik. 4. V zájmu prodloužení životnosti nástroje měňte olej každý rok. Olej musí být filtrován přes sítko s jemností 120 ok nebo přes 30µm filtr. Zabraňte vniknutí prachu do olejové maznice. 5. Dlouhodobé používání vede k poškození těsnicích sad. V případě úniku oleje se v záležitosti následné výměny těsnicích sad obraťte na výrobce a/nebo distributora. 6. Jestliže nástroj nebudete delší dobu používat, uveďte píst do výchozí polohy, ukliďte nástroj a natřete nástroj včetně příslušenství korozivzdorným olejem. Vyjměte akumulátor a uložte ho do kufříku. Nástroj uložte v suchém prostředí. ODSTRAŇOVÁNÍ ZÁVAD ZÁVADA ANALÝZA ŘEŠENÍ Nástroj nepracuje Motor nepracuje Motor pracuje, ale nástroj nedokončí cyklus 1. Nečistoty apod. v prostoru pístu nástroje 2. Poškozené kontakty akumulátoru 3. Opotřebené nebo poškozené součásti nástroje 1. Málo nabitý nebo nenabitý akumulátor 2. Vadné součásti spínače 1. Nízká hladina oleje 2. Vzduch v hydraulické soustavě 3. Studený olej 1. Očistěte nástroj. 2. Opravte kontakty. 3. Zašlete nástroj výrobci nebo distributorovi. 1. Zkontrolujte nabitý akumulátor. Nefunkční akumulátor může být vybitý nebo na konci životnosti. 2. Zašlete nástroj výrobci nebo distributorovi. 1. Zašlete nástroj výrobci nebo distributorovi. 2. Stiskněte spoušť a současně držte zasunovací tlačítko. Po uplynutí asi sekund se Obr. 5 Obr. 6 Obr. 7 Odjistěte aretační čep a vyklopte pohyblivou část hlavy Vložte kabel, zaklopte zpět pohyblivou část hlavy a zajistěte ji aretačním čepem. Stlačte tlačítko pro střih Po přestříhnutí kabelu stlačte tlačítko pro návrat pracovního nože do startovní pozice

4 POROZUMĚJTE SVÉMU NÁSTROJI 4. Servis Servis akumulátorové řezačky kabelů svěřte kvalifikovanému servisnímu technikovi, který používá pouze totožné náhradní díly. Tím zajistíte zachování bezpečnosti soupravy akumulátorové řezačky kabelů. ZVLÁŠTNÍ BEZPEČNOSTNÍ PŘEDPISY 1. Udržujte v řádném stavu štítky a výrobní štítky na nástroji, které obsahují důležité bezpečnostní informace. Jsou-li štítky nečitelné nebo jestliže chybí, obraťte se na prodejce s požadavkem na výměnu. 2. Tento výrobek není hračka, proto ho udržujte mimo dosah dětí. 3. Během provozu nevkládejte prsty do hlavy nástroje. Vyvarujete se tak velmi silnému skřípnutí prstů. 4. Před použitím se ujistěte, že hlava je zajištěná. 5. Tento nástroj není vhodný pro řezání ocelového lana, žebírkové tyčové výztuže a jiných tvrdých materiálů, které nástroj poškodí a přivodí úraz. 6. Nástroj není izolovaný. Při použití v blízkosti elektrického vedení pod napětím používejte vhodné osobní ochranné prostředky. 7. Žádné součásti nástroje nevystavujte úderům, jinak dojde k úrazu. 8. Nepracujte tak, jak chcete vy, protože poškodíte MCU a elektrické vybavení. 9. Před použitím zkontrolujte nástroj a nože. Opotřebené nebo poškozené součásti vyměňte. Poškozený nebo nesprávně smontovaný nástroj se může rozbít a zranit okolostojící osoby. 10. Tento nástroj nepoužívejte nepřetržitě. Po 30 až 40 cyklech nechte nástroj 15 minut chladnout. 11. Nástroj neupínejte do svěráku. Nástroj je určený k ručnímu ovládání. 12. Zabudovaný pojistný ventil prochází před uvedením na trh přísnou tlakovou zkouškou. Nedovolte nekvalifikované osobě měnit nastavení tlaku. Je-li tlak nedostatečný, zašlete nástroj servisnímu středisku. Nástroj smíte znovu používat až po provedení kontroly a zkoušky školenou osobou. 13. Varování, upozornění a pokyny uvedené v tomto návodu k obsluze nezahrnují všechny možné podmínky a situace, které mohou nastat. Operátor si musí být vědom toho, že zdravý rozum a opatrnost jsou faktory, které nelze do tohoto výrobku zabudovat, ale které musí přinášet operátor. Nástroje BZ-45 a BZ-85 jsou určené k řezání měděných/hliníkových kabelů a pancéřovaných kabelů. Vyznačují se mnoha přednostmi, například vysokou účinností, snadnou obsluhou, automatickým zasunutím, řezací hlavou otočnou o 360 atd. Nástroj je napájen akumulátorem Li-ion, poháněn motorem a ovládán řídicí jednotkou motoru (MCU). Díky vysokotlaké hydraulické soustavě se jedná o dokonalý nástroj pro použití při elektroinstalačních pracích na staveništi. 1. Technické údaje Položka BZ-45 BZ-85 Max. řezná síla 60 kn 60 kn Rozsah řezání: 45 mm (Cu/Al kabel a armovaný kabel) Zdvih 50 mm 86 mm 85 mm (Cu/Al kabel a armovaný kabel) Počet cyklů/nabití Asi 130 (Cu 150 mm 2 ) Asi 70 (Cu 150 mm 2 ) váha 6,15 kg 7,45 kg Hydraulický olej: Shell Tellus T č. 15 Okolní teplota -10 C až +40 C Napětí: Doba cyklu Nabíjecí napětí Doba nabíjení Příslušenství Nůž 18 V 5 13 s (závisí na průřezu kabelu) 240 V; 50/60 Hz Asi 2 h 1 ks Akumulátor Nabíječka Těsnicí kroužek válce Těsnicí kroužek pojistného ventilu 2 ks 1 ks 1 sada 1 sada

5 OBSLUHA BZ-85 Obr. 1 Stlačte tlačítko podobu 3 sekund. Obr. 2 Odjistěte aretační čep a vyklopte pohyblivou část hlavy Obr.3 Vložte kabel, zaklopte zpět pohyblivou část hlavy a zajistěte ji aretačním čepem. Stlačte tlačítko pro střih Obr. 4-6 Stlačte spínač. Po přestříhnutí kabelu uvolněte spínač pro návrat pracovního nože do startovní pozice. Můžete pokračovat v dalším stříhání. Akumulátor lze použít několik set krát. Je-li životnost zřetelně kratší, použijte nový akumulátor. Akumulátor dobíjejte včas, aby se úplně nevybil. V tom případě by se již nikdy nedal použít. Dlouho nepoužívaný akumulátor se automaticky vybije. Jednou za čtvrtletí ho nabijte. 2. Použití nástroje Všechny součásti nástroje musí být čisté, bez oleje a prachu zejména na rukojeti a ovládacích prvcích, aby vám nástroj lehce nevyklouzl z ruky během použití. 1) Nejprve zkontrolujte, zda diodová kontrolka svítí nebo ne. Jestliže svítí déle než 5 sekund, je akumulátor vybitý a musí být nahrazen plně nabitým akumulátorem. 2) Otevřete hlavu vytažením kolíku a umístěte kabel/vodič do řezací hlavy, kterou následně zavřete. 3) Řezání zahájíte stisknutím spouště. Proces řezání závisí na přiblížení a proniknutí nože do kabelu/vodiče. Pohyblivý nůž se musí přiblížit ke kabelu/vodiči ze svislého směru, aby nevznikly nežádoucí střižné síly, které by mohly být příčinou zaseknutí nebo poškození nože. 4) Cyklus řezání skončí úplným sevřením nožů nebo dosažením maximální řezné síly. Řezání lze kdykoliv přerušit uvolněním spouště. Během řezání kontrolujte, zda je hlava pevně zajištěná. Během provozu nevkládejte prsty do hlavy nástroje. Vyvarujete se tak velmi silnému skřípnutí prstů.

6 3. Popis funkcí 2. Popis součástí MCU Řídicí jednotka motoru během provozu automaticky snímá tlak a zajišťuje ochranu tím, že motor vypne a automaticky ho znovu uvede do činnosti. Automatické resetování Automatické uvolnění tlaku, zasunutí pístu do výchozí polohy po dosažení max. výkonu. Jednotka je vybavená dvoupístovým čerpadlem, které se vyznačuje rychlým přisunutím lisovadla ke konektoru a pomalým stříhacím pohybem. Hlavu lze plynule otáčet kolem podélné osy o 360, takže získáte lepší přístup do těsných koutů a jiných obtížně přístupných míst. V případě výskytu poruchy se ozve výrazný zvuk a začne blikat červená kontrolka. Celý nástroj je ovládán jedinou spouští. Výsledkem je jednoduchá obsluha a lepší úchop v porovnání s ovládáním pomocí dvou tlačítek. Položka Popis Funkce 1 Držák nože Upevnění nože 2 Nůž Řezání kabelu 3 Kolík Zajištění stříhací hlavy 4 Rukojeť Uchopení 5 Display informace 6 Klávesnice Ovládání displaye 7 Závěs Zavěšení zařízení 8 Signalizační dioda 9 Spoušť Zahájení provozu. Signalizace provozního stavu a stavu nabití akumulátoru. 10 Akumulátor Napájení, dobíjecí akumulátor Li-ion 18 V Pořad ové č. Akumulátory Li-ion nemají paměťový efekt a samovolně se nevybíjejí. Ještě pod dlouhé době nečinnosti je nástroj připravený k provozu. Kromě toho je patrný vyžší poměr výkonu a hmotnosti, 50% zvýšení kapacity a kratší nabíjecí cykly v porovnání s akumulátor NiMH. Při překročení teploty 60 C během dlouhodobého použití teplotní čidlo automaticky zastaví provoz nástroje. Zazní poruchový signál, což znamená, že nástroj nelze nadále používat, dokud teplota neklesne na běžnou hodnotu. Rychlá reakce na pozici spouště Funkce detekce tlaku. Možnost komunikace a propojení s počítačem 1 On --- Tabulka 1 Význam Zahájení vnitřní kontroly 2 E01 Přetížení s Signál nabíjení Varování při Funkce Vnitřní kontrola systému Signál poruchy hydraulické soustavy Nízké nabití, je nutné nabíjet Vybití, okamžitě nabíjet

7 5 E02 6 E03 nedostatečn ém nabití Chyba senzoru Varování při překročení teploty 7 E04 Nulový tlak Teplotní senzor hlásí chybu Vysoká teplota, potřeba zchladnutí Motor pracuje bez tlaku NÁVOD K OBSLUZE Přečtěte si celý návod k obsluze a nástroj používejte přesně dle pokynů. Zkontrolujte nástroj na porušení pláště, akumulátoru a krimpovací hlavy, a zda je použit správný akumulátor. Zkontrolujte, zda části zařízení nejsou mastné, špinavé a zaprášené Pozor: Žádná součást nástroje nesmí být vystavena úderům, protože nástroj s poškozenými součástmi je nebezpečný.

8 NÁVOD K OBSLUZE NABÍJEČKY Před použitím tohoto výrobku si přečtěte celou část BEZPEČNOSTNÍ INFORMACE, uvedenou na začátku tohoto návodu, včetně veškerého textu v podtitulcích. Tento nástroje používejte jen k účelu určenému výrobcem. Použití neodpovídající popisu v tomto návodu může mít za následek úraz nebo hmotnou škodu. 1. Nabíjení Vložte akumulátor do nabíječky a zapojte zástrčku do zásuvky. Okolní teplota musí být v rozsahu C. Doba nabíjení asi 2 h. Viz následující vyobrazení. Podrobné informace o nabíjení najdete v příručce (NÁVOD K OBSLUZE NABÍJEČKY).

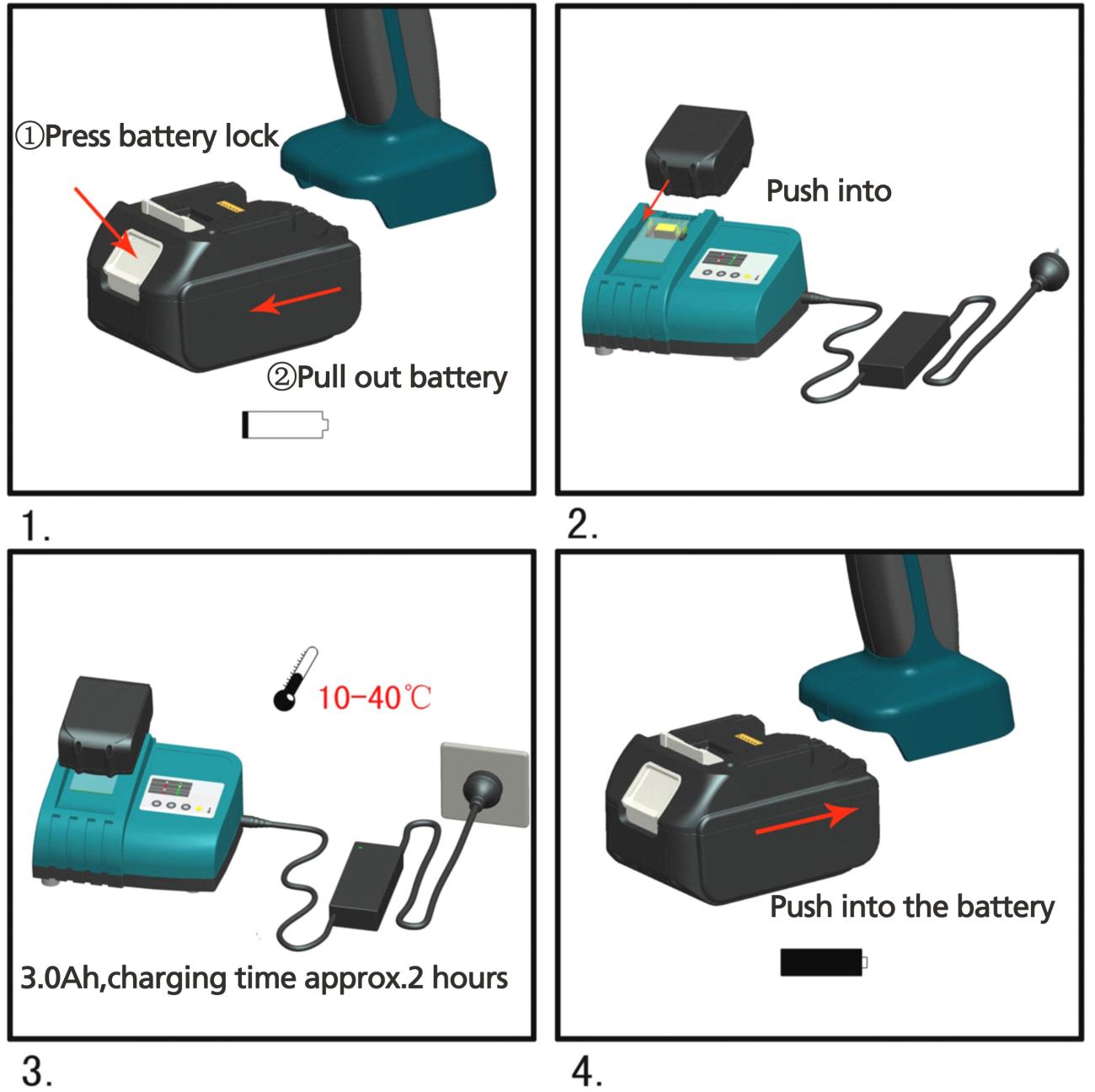

9 Legenda k obrázkům: 1. Press battery lock Stiskněte pojistku akumulátoru Pull out battery Vytáhněte akumulátor 2. Push into Zasuňte 3. 3,4 Ah, doba nabíjení asi 2 h 4. Push into the battery Zasuňte akumulátor Referenční normy (CE prohlášení o shodě) EN 60335, EN , EN , EN , EN , EN 50366, in accordance with the regulations 73/23/EEC, 89/336/EEC Adresa distributora pro ČR a SR: N.KO spol. s r.o. Táborská 398/ Mladá Boleslav tel: fax: mobil: nko@nko.cz Servis strojů NKO tools: Glentor s.r.o. Dolnoměcholupská 1388/ Praha Stanislav Odolán - šéf servisu: odolan@glentor.cz tel.:
