1 Izolované komínové systémy BokraIZOL katalog výrobků 2012 Izolovaný komínový systém BokraIZOL

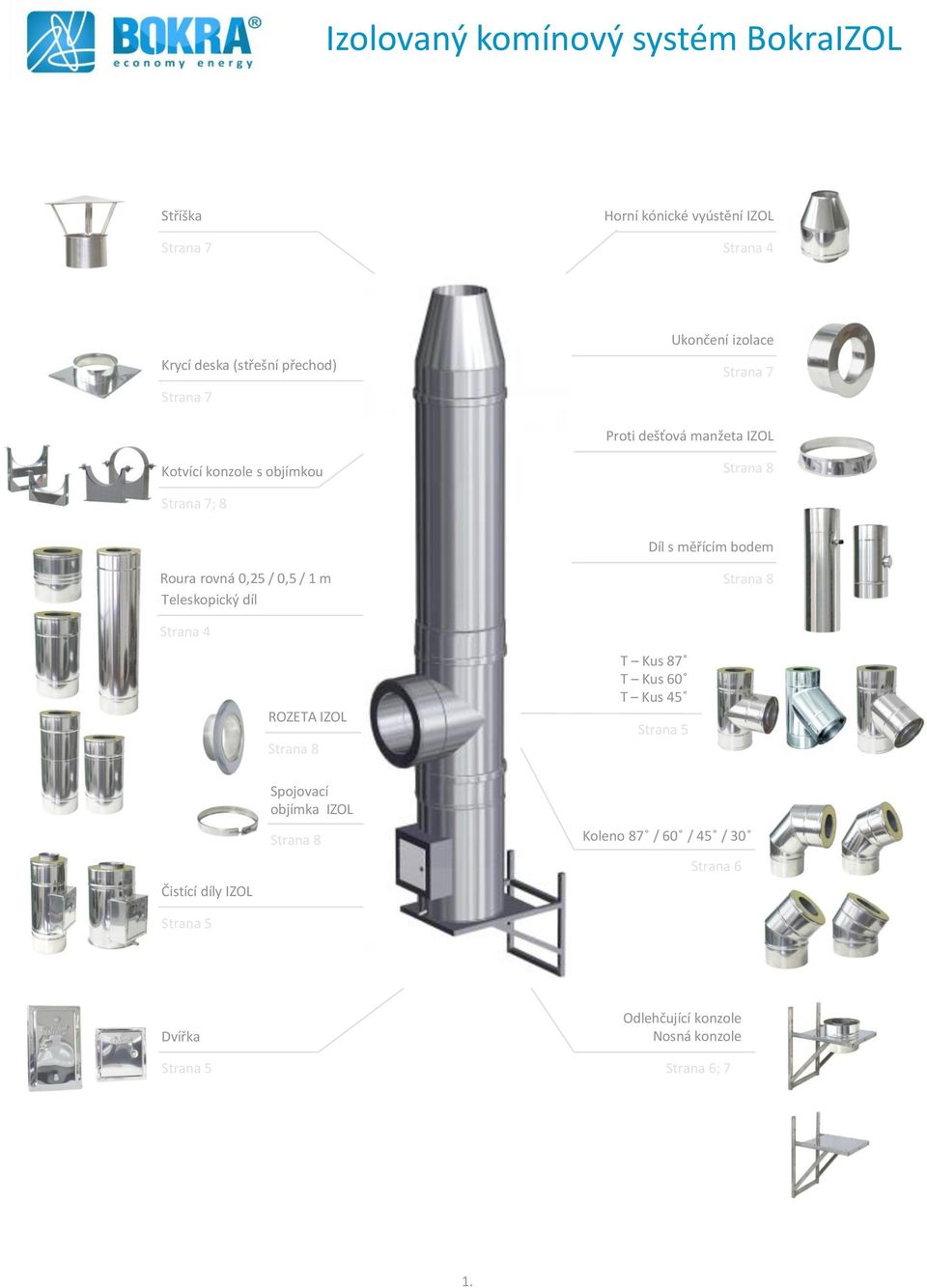

2 Stříška Strana 7 Horní kónické vyústění IZOL Strana 4 Ukončení izolace Krycí deska (střešní přechod) Strana 7 Strana 7 Proti dešťová manžeta IZOL Kotvící konzole s objímkou Strana 8 Strana 7; 8 Díl s měřícím bodem Roura rovná 0,25 / 0,5 / 1 m Teleskopický díl Strana 8 Strana 4 ROZETA IZOL Strana 8 T Kus 87 T Kus 60 T Kus 45 Strana 5 Spojovací objímka IZOL Strana 8 Koleno 87 / 60 / 45 / 30 Strana 6 Čistící díly IZOL Strana 5 Dvířka Strana 5 Odlehčující konzole Nosná konzole Strana 6; 7 1.

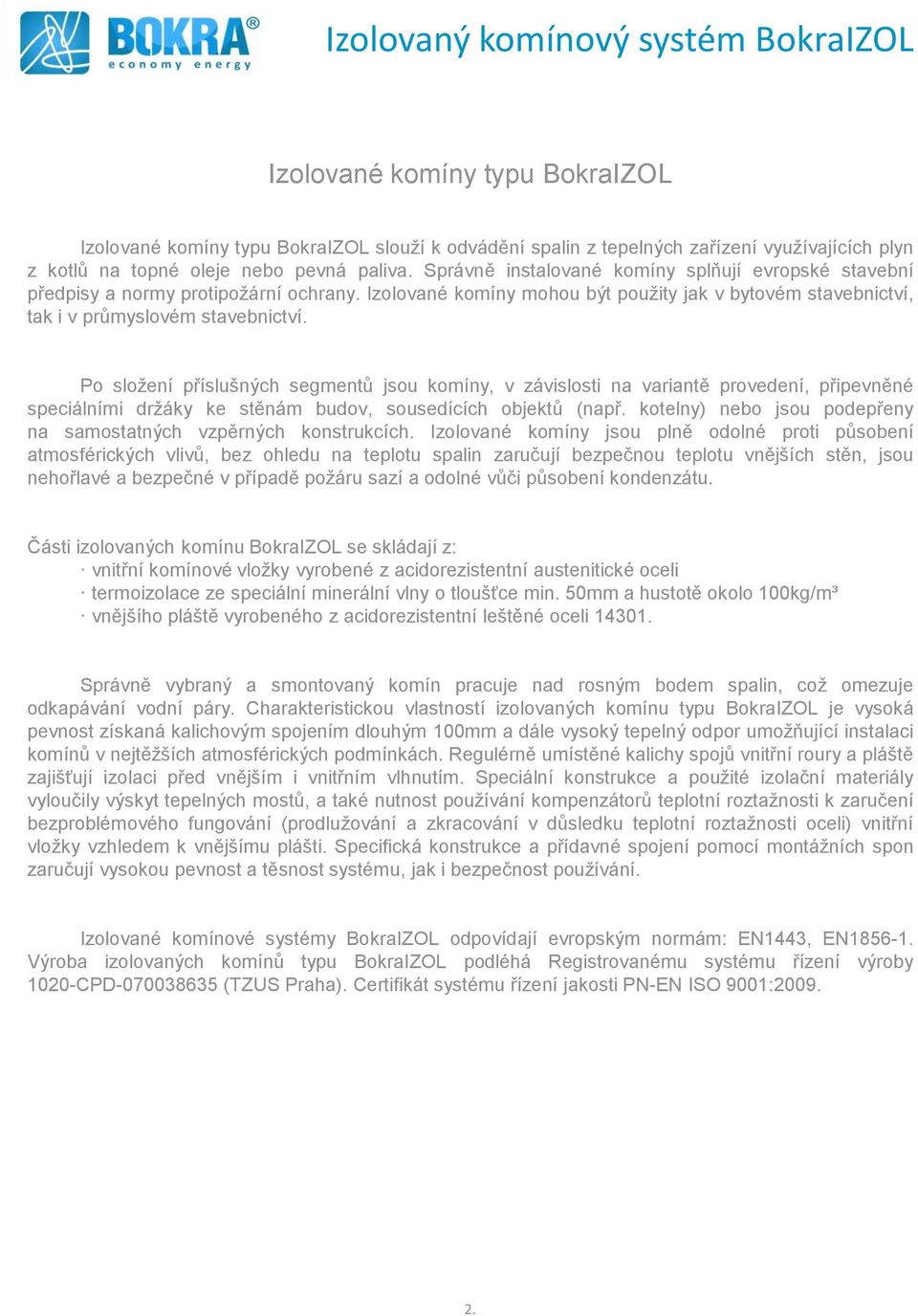

3 Izolované komíny typu BokraIZOL Izolované komíny typu BokraIZOL slouží k odvádění spalin z tepelných zařízení využívajících plyn z kotlů na topné oleje nebo pevná paliva. Správně instalované komíny splňují evropské stavební předpisy a normy protipožární ochrany. Izolované komíny mohou být použity jak v bytovém stavebnictví, tak i v průmyslovém stavebnictví. Po složení příslušných segmentů jsou komíny, v závislosti na variantě provedení, připevněné speciálními držáky ke stěnám budov, sousedících objektů (např. kotelny) nebo jsou podepřeny na samostatných vzpěrných konstrukcích. Izolované komíny jsou plně odolné proti působení atmosférických vlivů, bez ohledu na teplotu spalin zaručují bezpečnou teplotu vnějších stěn, jsou nehořlavé a bezpečné v případě požáru sazí a odolné vůči působení kondenzátu. Části izolovaných komínu BokraIZOL se skládají z: vnitřní komínové vložky vyrobené z acidorezistentní austenitické oceli termoizolace ze speciální minerální vlny o tloušťce min. 50mm a hustotě okolo 100kg/m³ vnějšího pláště vyrobeného z acidorezistentní leštěné oceli Správně vybraný a smontovaný komín pracuje nad rosným bodem spalin, což omezuje odkapávání vodní páry. Charakteristickou vlastností izolovaných komínu typu BokraIZOL je vysoká pevnost získaná kalichovým spojením dlouhým 100mm a dále vysoký tepelný odpor umožňující instalaci komínů v nejtěžších atmosférických podmínkách. Regulérně umístěné kalichy spojů vnitřní roury a pláště zajišťují izolaci před vnějším i vnitřním vlhnutím. Speciální konstrukce a použité izolační materiály vyloučily výskyt tepelných mostů, a také nutnost používání kompenzátorů teplotní roztažnosti k zaručení bezproblémového fungování (prodlužování a zkracování v důsledku teplotní roztažnosti oceli) vnitřní vložky vzhledem k vnějšímu plášti. Specifická konstrukce a přídavné spojení pomocí montážních spon zaručují vysokou pevnost a těsnost systému, jak i bezpečnost používání. Izolované komínové systémy BokraIZOL odpovídají evropským normám: EN1443, EN Výroba izolovaných komínů typu BokraIZOL podléhá Registrovanému systému řízení výroby 1020-CPD (TZUS Praha). Certifikát systému řízení jakosti PN-EN ISO 9001:

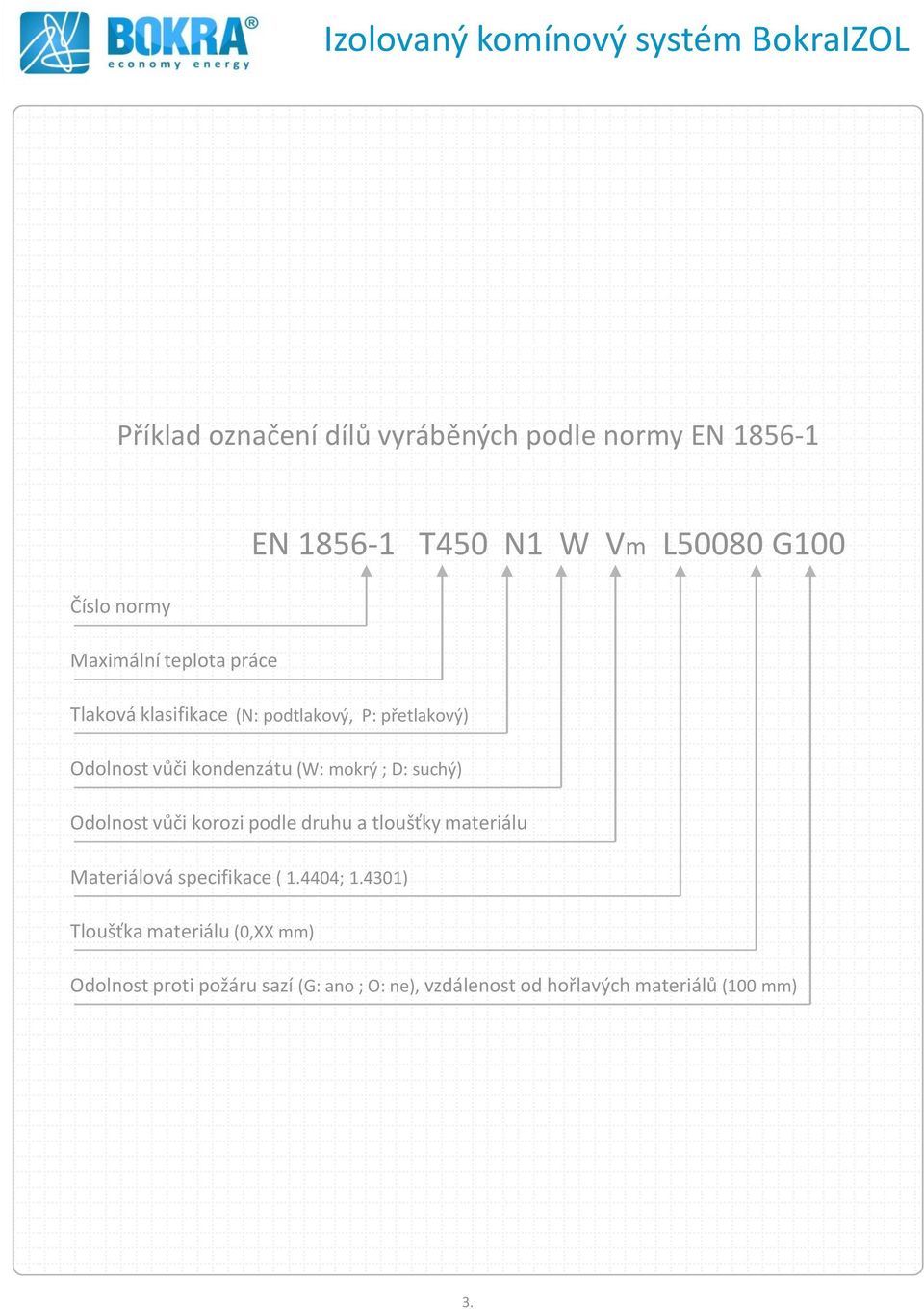

4 Příklad označení dílů vyráběných podle normy EN EN T450 N1 W Vm L50080 G100 Číslo normy Maximální teplota práce Tlaková klasifikace (N: podtlakový, P: přetlakový) Odolnost vůči kondenzátu (W: mokrý ; D: suchý) Odolnost vůči korozi podle druhu a tloušťky materiálu Materiálová specifikace ( ; ) Tloušťka materiálu (0,XX mm) Odolnost proti požáru sazí (G: ano ; O: ne), vzdálenost od hořlavých materiálů (100 mm) 3.

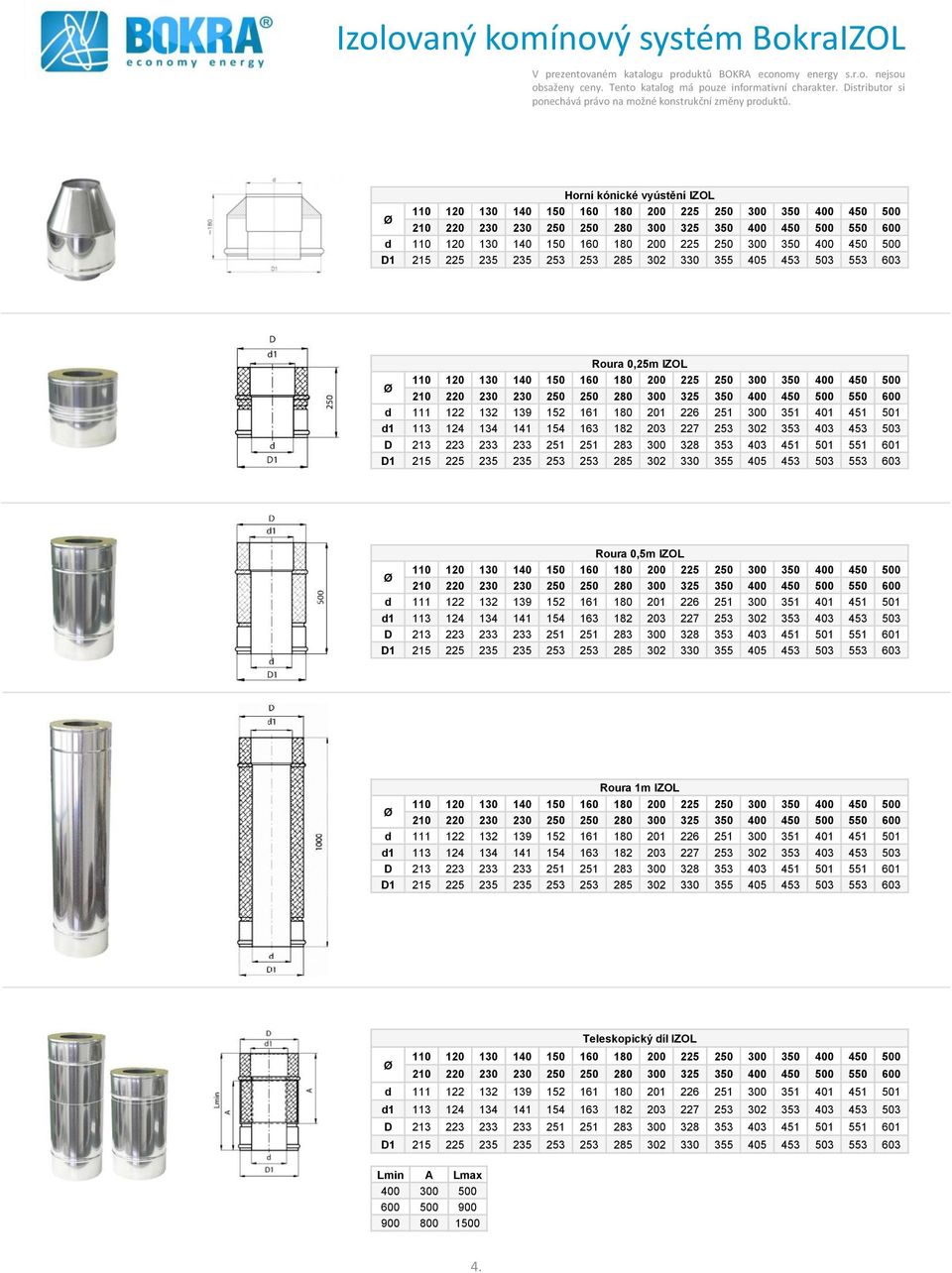

5 V prezentovaném katalogu produktů BOKRA economy energy s.r.o. nejsou obsaženy ceny. Tento katalog má pouze informativní charakter. Distributor si ponechává právo na možné konstrukční změny produktů. Horní kónické vyústění IZOL d Roura 0,25m IZOL Roura 0,5m IZOL Roura 1m IZOL Teleskopický díl IZOL Lmin A Lmax

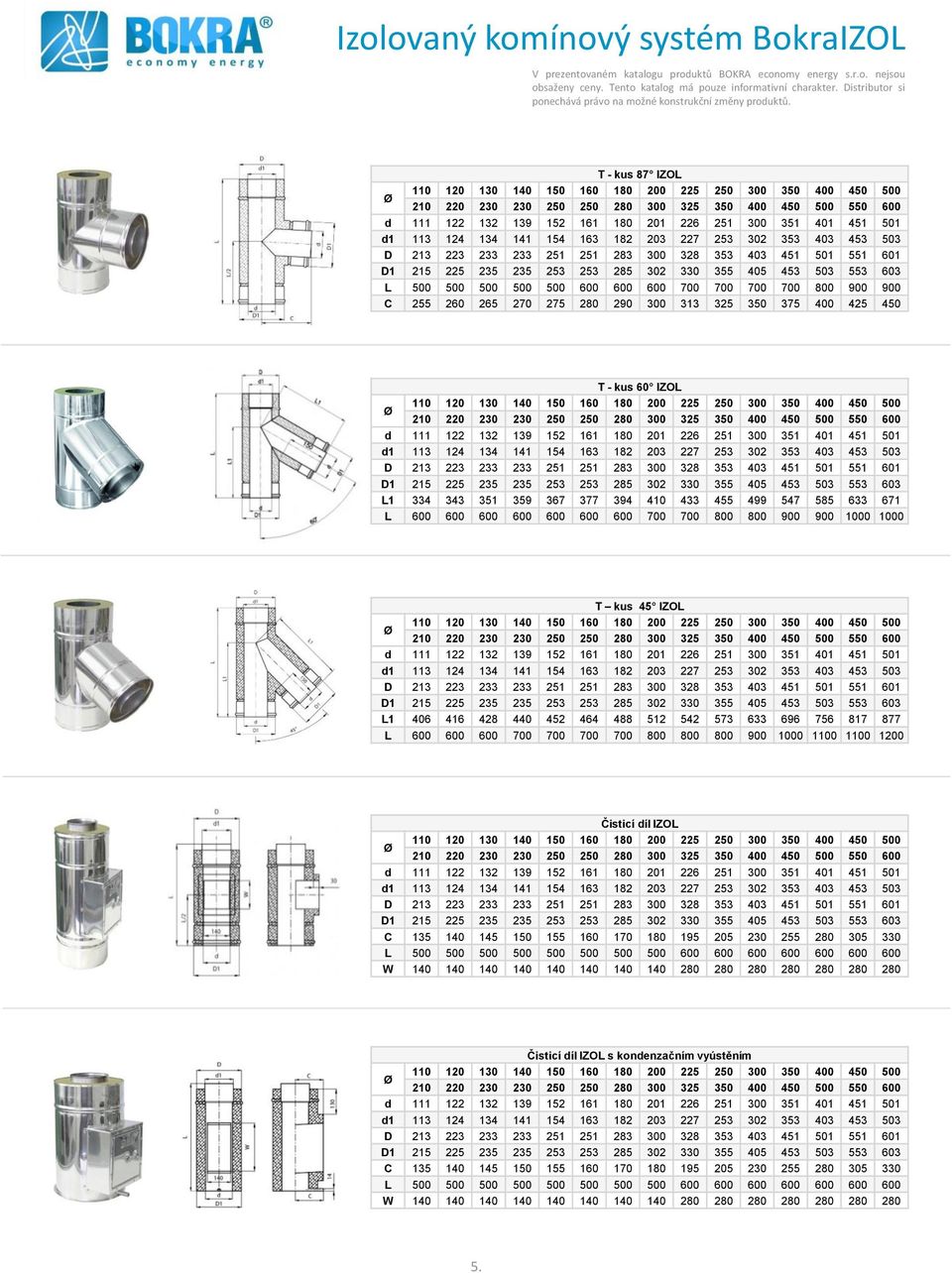

6 V prezentovaném katalogu produktů BOKRA economy energy s.r.o. nejsou obsaženy ceny. Tento katalog má pouze informativní charakter. Distributor si ponechává právo na možné konstrukční změny produktů. T - kus 87 IZOL L C T - kus 60 IZOL L L T kus 45 IZOL L L Čisticí díl IZOL C L W Čisticí díl IZOL s kondenzačním vyústěním C L W

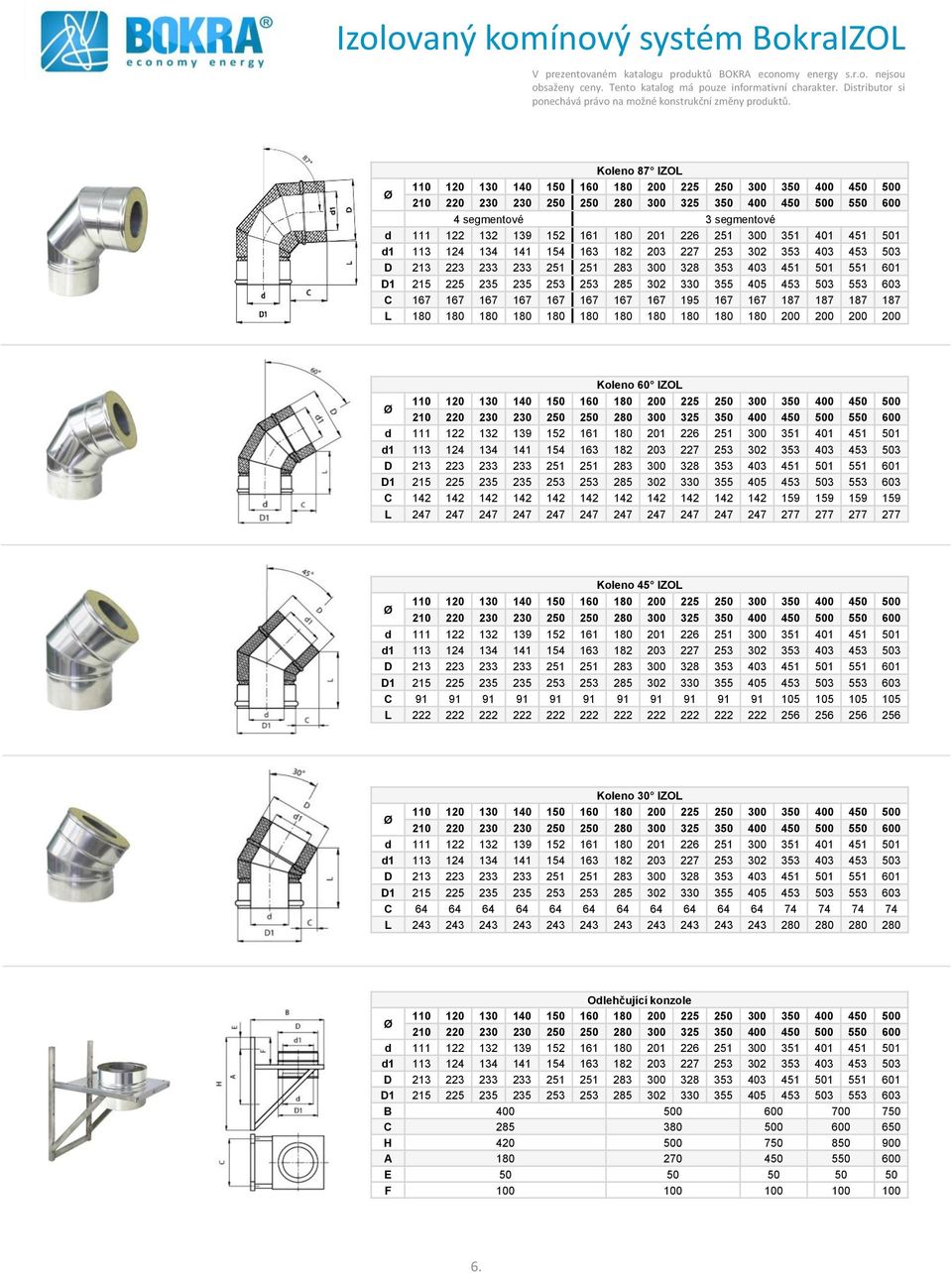

7 V prezentovaném katalogu produktů BOKRA economy energy s.r.o. nejsou obsaženy ceny. Tento katalog má pouze informativní charakter. Distributor si ponechává právo na možné konstrukční změny produktů. Koleno 87 IZOL 4 segmentové 3 segmentové C L Koleno 60 IZOL C L Koleno 45 IZOL C L Koleno 30 IZOL C L Odlehčující konzole B C H A E F

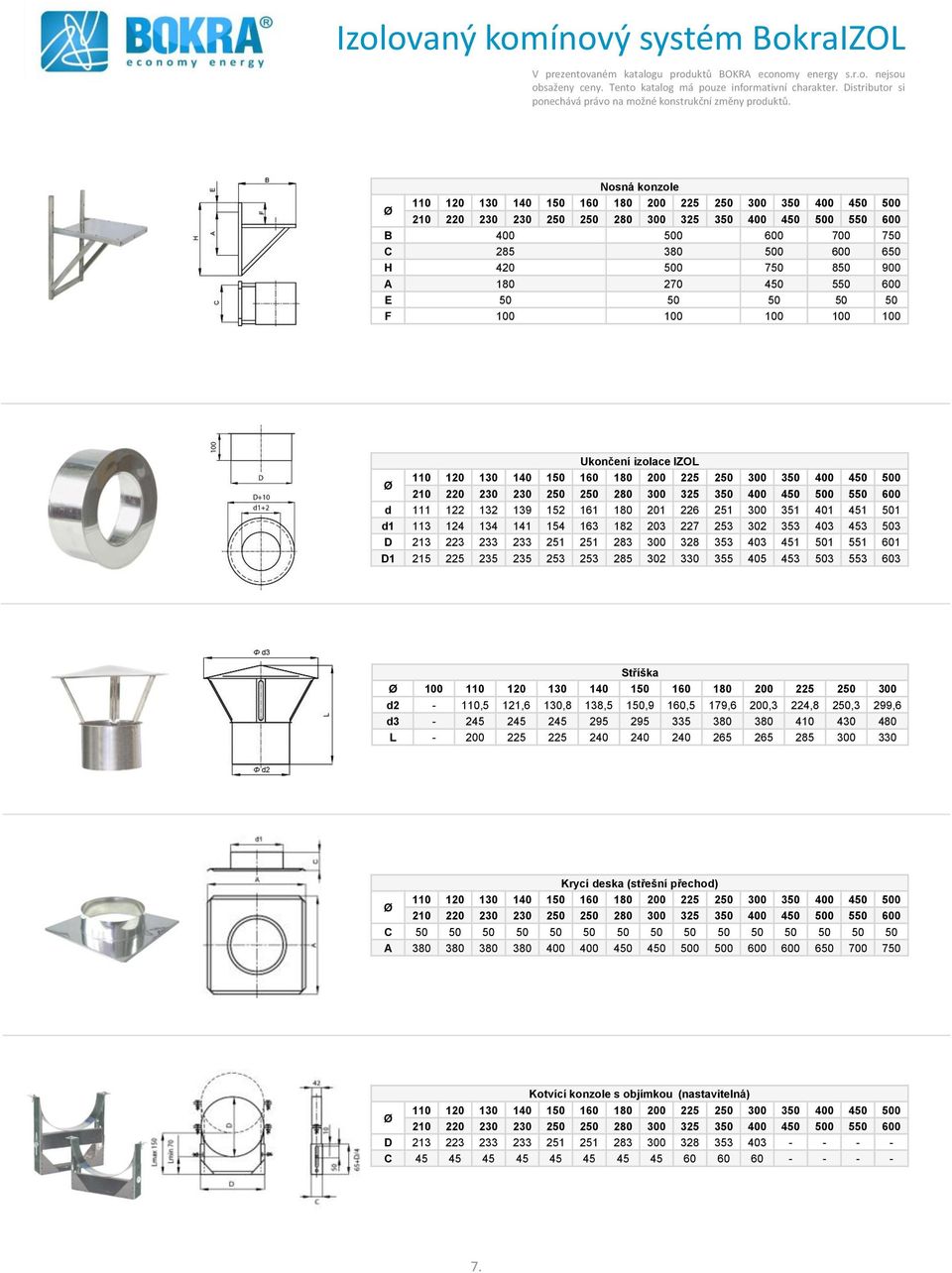

8 V prezentovaném katalogu produktů BOKRA economy energy s.r.o. nejsou obsaženy ceny. Tento katalog má pouze informativní charakter. Distributor si ponechává právo na možné konstrukční změny produktů. Nosná konzole B C H A E F Ukončení izolace IZOL Stříška d2-110,5 121,6 130,8 138,5 150,9 160,5 179,6 200,3 224,8 250,3 299,6 d L Krycí deska (střešní přechod) C A Kotvící konzole s objímkou (nastavitelná) D C

9 V prezentovaném katalogu produktů BOKRA economy energy s.r.o. nejsou obsaženy ceny. Tento katalog má pouze informativní charakter. Distributor si ponechává právo na možné konstrukční změny produktů. Kotvící konzole s objímkou (pevná) D Rozeta IZOL Spojovací objímka IZOL L Proti dešťová manžeta Dvířka Díl s měřícím bodem 8.

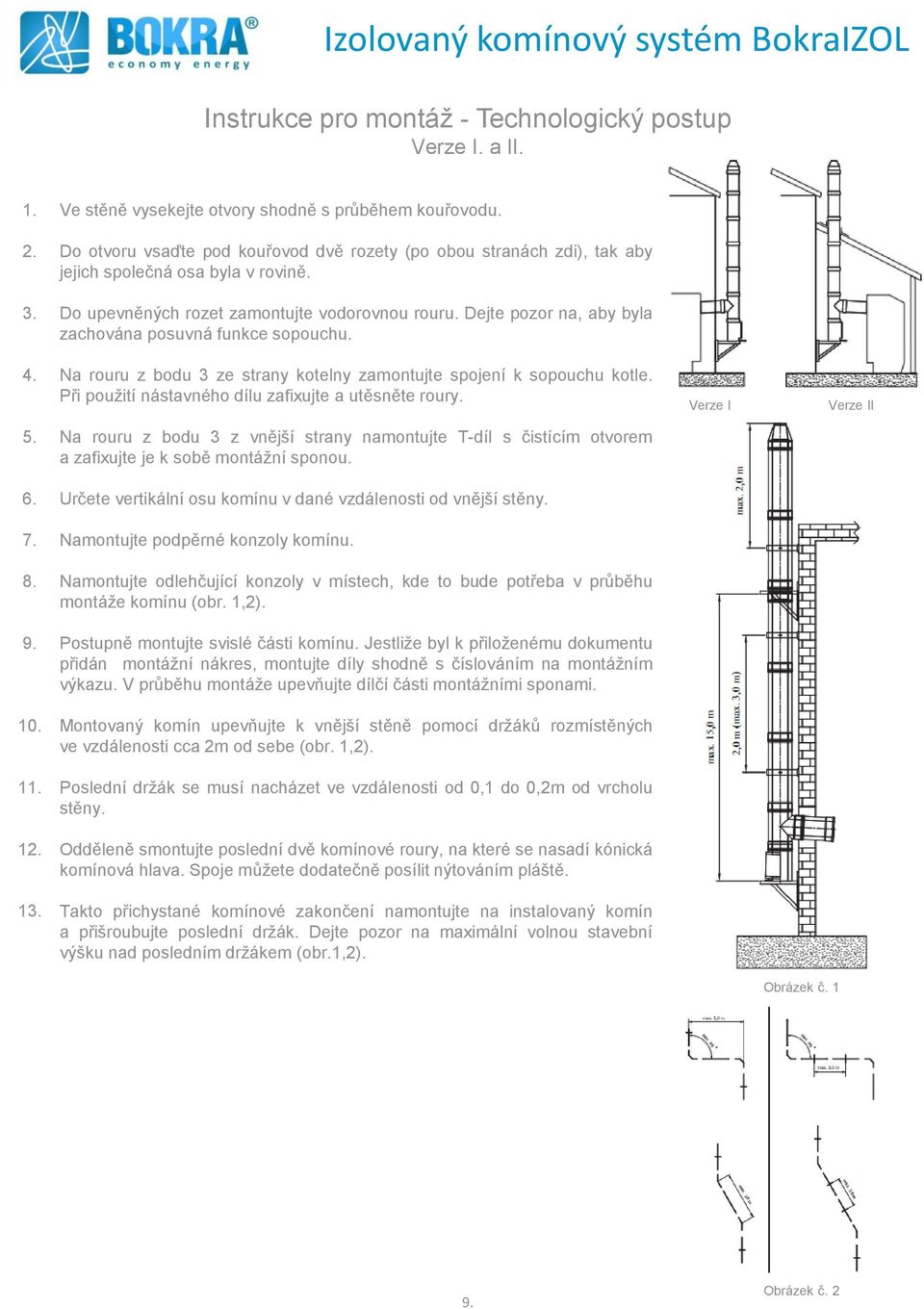

10 Instrukce pro montáž - Technologický postup Verze I. a II. 1. Ve stěně vysekejte otvory shodně s průběhem kouřovodu. 2. Do otvoru vsaďte pod kouřovod dvě rozety (po obou stranách zdi), tak aby jejich společná osa byla v rovině. 3. Do upevněných rozet zamontujte vodorovnou rouru. Dejte pozor na, aby byla zachována posuvná funkce sopouchu. 4. Na rouru z bodu 3 ze strany kotelny zamontujte spojení k sopouchu kotle. Při použití nástavného dílu zafixujte a utěsněte roury. Verze I Verze II 5. Na rouru z bodu 3 z vnější strany namontujte T-díl s čistícím otvorem a zafixujte je k sobě montážní sponou. 6. Určete vertikální osu komínu v dané vzdálenosti od vnější stěny. 7. Namontujte podpěrné konzoly komínu. 8. Namontujte odlehčující konzoly v místech, kde to bude potřeba v průběhu montáže komínu (obr. 1,2). 9. Postupně montujte svislé části komínu. Jestliže byl k přiloženému dokumentu přidán montážní nákres, montujte díly shodně s číslováním na montážním výkazu. V průběhu montáže upevňujte dílčí části montážními sponami. 10. Montovaný komín upevňujte k vnější stěně pomocí držáků rozmístěných ve vzdálenosti cca 2m od sebe (obr. 1,2). 11. Poslední držák se musí nacházet ve vzdálenosti od 0,1 do 0,2m od vrcholu stěny. 12. Odděleně smontujte poslední dvě komínové roury, na které se nasadí kónická komínová hlava. Spoje můžete dodatečně posílit nýtováním pláště. 13. Takto přichystané komínové zakončení namontujte na instalovaný komín a přišroubujte poslední držák. Dejte pozor na maximální volnou stavební výšku nad posledním držákem (obr.1,2). Obrázek č Obrázek č. 2
