Individuální vytápění - úspora nákladů na vytápění

Transkript

1 Individuální vytápění - úspora nákladů na vytápění V oblasti sanací bytového fondu Na úseku nové výstavby

2 příklad 1: Sanace panelového domu Stříbro Výhody pro uživatele: 2 domy, 2x12 bytových jednotek vytápění náklady úspora/rok Amortizace na byt na byt Individuál Kč Kč ca 9 let centr. /dům Kč Kč ca 10 let třívrstvý nerezový komínový systém

3 třívrstvý nerezový komínový systém příklad 2: Sanace panelového domu Unhošť Výhody pro uživatele 2 domy, 2x6 bytových jednotek Vytápění náklady úspora/rok Amortizace na byt na byt Individuál. vytápěné Kč Kč ca 7 let

4 Příklad 3: sanace topení panelového domu z CZT na vytápění vlastním kotlem Trenčín Výhoda pro uživatele 1dům, 40 bytových jednotek vytápění náklady úspora/rok Amortizace na byt na byt centr. /dům Kč Kč ca 4 roky třívrstvý nerezový komínový systém

5 Dosažená úspora po rekonstrukci topení Náklady na topení + TUV v porovnání CZT a vlastní kotel rok cena plynu /SK 6,24 8,00 10,00 12,00 CZT Wärme Sk/GJ Warmwasser Sk/ m Kosten Wärme Kosten Warmwasser náklady celk Sk Sk Sk Sk vlastní kotel Wärme Sk/GJ Warmwasser Sk/ m Kosten Wärme Kosten Warmwasser náklady celk Sk Sk Sk Sk úspora Sk/rok Sk Sk Sk Sk

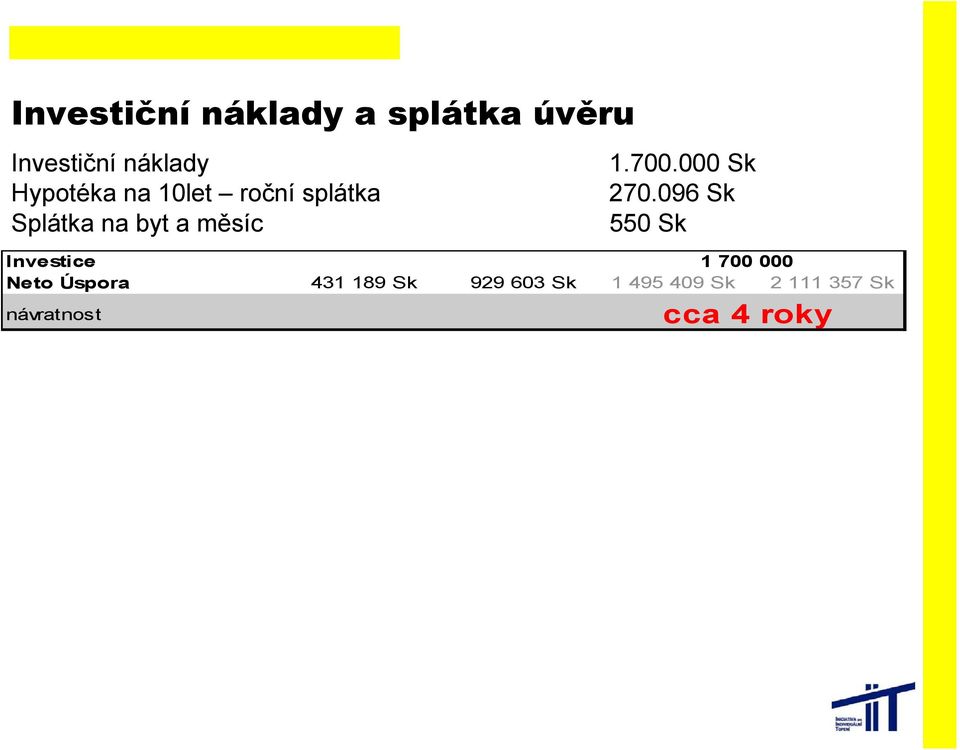

6 Investiční náklady a splátka úvěru Investiční náklady Sk Hypotéka na 10let roční splátka Sk Splátka na byt a měsíc 550 Sk Investice Neto Úspora Sk Sk Sk Sk návratnost cca 4 roky

7 Úspornost individuálního vytápění studie města Lince Lince 1. Individuální vytápění v každém bytě: Sledováno 248 bytových jednotek průměrná spotřeba 16,14 m 3 plynu / m 2 bytu / rok 2. Centrální kotelna v domě: Sledováno 1850 bytových jednotek Průměrná spotřeba 23,75 m 3 plynu / m 2 bytu / rok

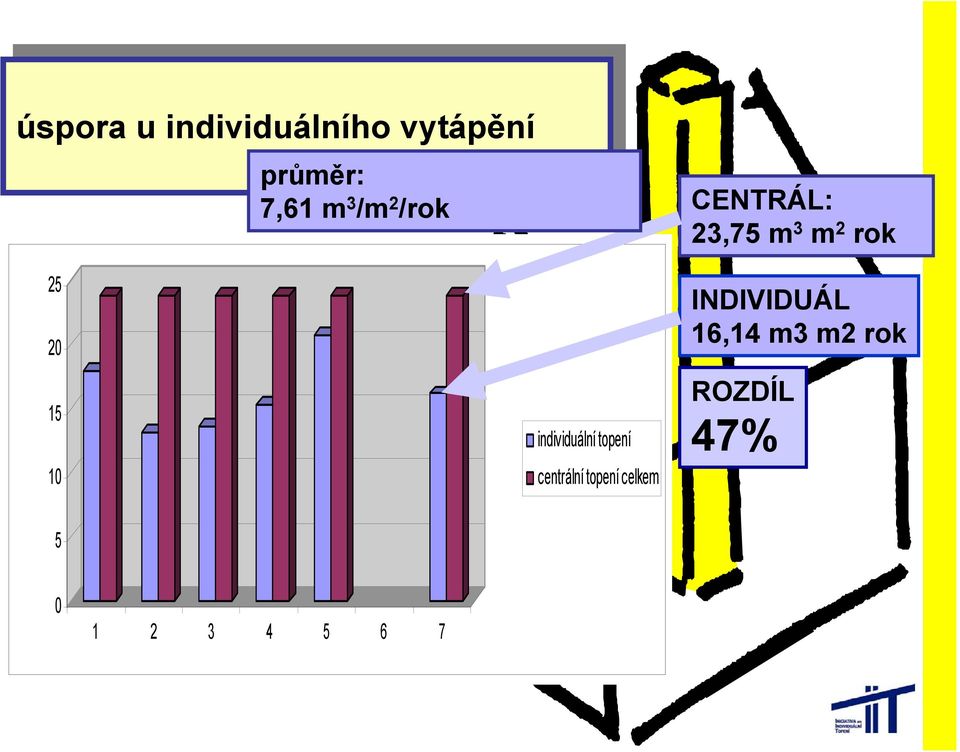

8 úspora u individuálního vytápění úspora u individuálního vytápění průměr: 7,61 m 3 /m 2 /rok CENTRÁL: 23,75 m 3 m 2 rok individuální topení centrální topení celkem INDIVIDUÁL 16,14 m3 m2 rok ROZDÍL 47%

9 Individuální topení x CZT právní problematika Situační studie pro město Brno, Objekty: Vícebytové domy Projekt: individuální topení plyn / QUADRO / MULTI Orgány města / stavební úřad - vydává k projektu negativní stanovisko

10 Individuální topení x CZT Popis situace: Stavební úřad pro město Brno vydává negativní stanovisko ke projektu individuálního topení při žádosti o vydání stavebního povolení na podkladě vyjádření Odboru životního prostředí Magistrátu města Brna Upřednostňuje a doporučuje CZT Město Brno je 100% Akcionářem Firmy TEZA a.s. tepelné rozvody Argumentace odboru ŽP magistrátu města Brna: 1) Energetická koncepce města Brna předepisuje využití CZT, 2) Zákon o životním prostředí č. 17/ ) Zákon o ochraně ovzduší č. 86/ ) Zákon 143 / 2001 o ochraně hospodářské soutěže

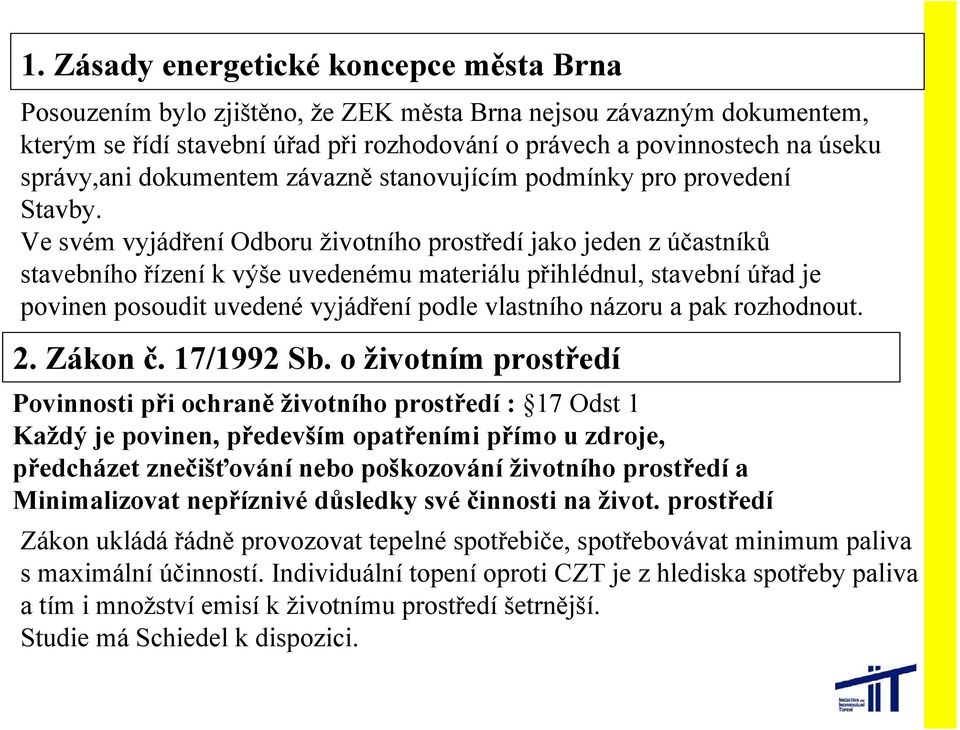

11 1. Zásady energetické koncepce města Brna Posouzením bylo zjištěno, že ZEK města Brna nejsou závazným dokumentem, kterým se řídí stavební úřad při rozhodování o právech a povinnostech na úseku správy,ani dokumentem závazně stanovujícím podmínky pro provedení Stavby. Ve svém vyjádření Odboru životního prostředí jako jeden z účastníků stavebního řízení k výše uvedenému materiálu přihlédnul, stavební úřad je povinen posoudit uvedené vyjádření podle vlastního názoru a pak rozhodnout. 2. Zákon č. 17/1992 Sb. o životním prostředí Povinnosti při ochraně životního prostředí : 17 Odst 1 Každý je povinen, především opatřeními přímo u zdroje, předcházet znečišťování nebo poškozování životního prostředí a Minimalizovat nepříznivé důsledky své činnosti na život. prostředí Zákon ukládá řádně provozovat tepelné spotřebiče, spotřebovávat minimum paliva s maximální účinností. Individuální topení oproti CZT je z hlediska spotřeby paliva a tím i množství emisí k životnímu prostředí šetrnější. Studie má Schiedel k dispozici.

12 3 Zákon č. 86/2002 Sb. o ochraně ovzduší 3 Odst.6 Při výstavbě nových a změně stávajících stacionárních zdrojů znečišťování ovzduší nebo při jejich modernizaci jsou osoby oprávněné k podnikání povinny volit nejlepší dostupné techniky v souladu s požadavky tohoto zákona a zvláštních právních předpisů Individuální topení oproti CZT je z hlediska spotřeby paliva a tím i množství emisí k životnímu prostředí šetrnější. (přehledy úspor k dispozici) 3 Odst 8 Povinnosti právnických i fyzických osob při ochraně ovzduší Právnické i fyzické osoby jsou povinny, je-li to pro ně technicky možné a ekonomicky přijatelné u nových staveb nebo při změně stávajících staveb využít centrálních zdrojů tepla, popřípadě alternativních zdrojů, pokud je jejich provozování v souladu s tímto zákonem a předpisy vydanými k jeho provedení. Aspekt ekonomické přijatelnosti a výhodnosti nebyl brán v úvahu, navíc bylo konstatováno, že CZT bude vždy dražší!!

13 4. Zákon č. 143/2001 Sb. o ochraně hospodářské soutěže Ze strany města dochází ke směšování výkonu samosprávy a státní správy za účelem zvýhodňování soutěžitele na úkor jiných (zvýhodnění TEZA) město zasahuje v zájmu ochrany svých práv a v zájmu zvyšování zisku do vlastnického práva 3 osob Za toto jednání může ÚOHS uložit pokutu až do výše Kč

14 Technické řešení pro rekonstrukce starších i panelových objektů: plynový kotel bytového vytápění, odvod spalin do společného komína umístěného na fasádě objektu vnitřní prostor venkovní prostor třívrstvý nerezový komínový systém Plynové uzavřené spotřebiče typ C Úprava nasávání vzduchu přes fasádu, odvod spalin do společného vícevrstvého nerezového komína, dilatace v připojeních

15 třívrstvý nerezový komínový systém Ukázky provedení komínu dvouplášťový nerezový komínový systém univerzální použití na tuhá paliva s tloušťkou stěny 1 mm pro průmyslové i domovní spotřebiče kombinovatelný s jednoplášťovými systémy pro podtlak i přetlak odolný proti vlhkosti kvalitní materiál ,

16 Montážní příklady třívrstvý nerezový komínový systém

17 Technické řešení nový objekt

18 Individuální topení x CZT Technické řešení pro plynové uzavřené spotřebiče do společného komína MULTI QUADRO

19 Základní prvky systému tvárnice nosný prvek profilovaná vložka odvod spalin vzduchová mezera přívod vzduchu do kotle spojovací manžeta s vystřeďovací objímkou centrují vložky, utěsňují spoje armovací kanálek

20 dvířka adaptéry napojovací díly a jiné praktické prvky

21 Schéma systému oblast komínového ústí -přisávání vzduchu připojení spotřebičů - speciální detail připojení komínová pata -přetlakový kroužek

22 vzduch pro spalování je nasáván krycí deskou komína dvojitým kouřovodem je přiváděn do kotle

23 jeden připojený spotřebič, přímý kouřovod kotel na stěně vedle komína komín obezděn - kotel na stěně před komínem Kotel se nesmí věšet přímo na komínové těleso!!!

24 dva připojené spotřebiče v jednom podlaží dvě bytové jednotky přímý kouřovod, prochází stěnou BYT 2 kotel 1 BYT 1 kotel 2

25 více spotřebičů v jednom podlaží: kotle vedle sebe A 30 cm A proti sobě A 60 cm Nutno dodržet předepsané rozdíly výšek napojení A!!!

26 Výrobce: ABC Spotřebič typu: kondenzační spotř. počet H W 2 m H W 4 m H W 6 m H W 8 m 1 Ø cm H max m 14,0 16,0 18,0 20,0 2 Ø cm H max m 10,6 14,1 16,1 18,1 3 Ø cm H max m 9,2 12,6 14,6 16,6 4 Ø cm H max m 8,3 11,2 13,2 15,2 5 Ø cm H max m 6,8 10,3 12,3 14,3 6 Ø cm H max m 6,8 8,8 10,8 12,8 7 Ø cm H max m 8,8 10,8 12,8 8 Ø cm H max m 8,8 10,8 12,8 9 Ø cm H max m 10,8 12,8 10 Ø cm 25 H max m 12,8 Typ: XYZ 123 Zatřídění dle odtahu spalin: G6 Výkon: 4,8-12,0 kw

27 Výrobce: ABC Spotřebič typu: klasické tepelné spotř. Typ: XYZ 123 Zatřídění Abgaswertegruppe: dle odtahu spalin: G3 G3 Výkon: Leistung: 4,8-12,0 kw Anzahl H W 2 m H W 4 m H W 6 m H W 8 m 1 Ø cm H max m 25,0 25,0 25,0 25,0 2 Ø cm H max m 25,0 25,0 25,0 25,0 3 Ø cm H max m 24,0 25,0 25,0 25,0 4 Ø cm H max m 22,3 24,3 25,0 25,0 5 Ø cm H max m 19,8 24,3 25,0 25,0 6 Ø cm H max m 15,8 21,8 23,8 25,0 7 Ø cm H max m 15,8 17,8 23,8 25,0 8 Ø cm H max m 15,8 17,8 19,8 21,8 9 Ø cm H max m 17,8 19,8 21,8 10 Ø cm H max m 17,8 19,8 21,8
