1 Stavební materiály KOMÍNY Ing. Alexander Trinner Technický a zkušební ústav stavební Praha, s.p. pobočka Plzeň Zahradní 15, Plzeň trinner@tzus.cz; 1

2 Typy komínů ČSN EN 1443 systémové komíny - vytvořené s použitím kompatibilních prvků nakoupených nebo zajištěných jedním výrobcem, který pak přejímá odpovědnost za celý výrobek, individuální komíny -které jsou v souladu s prováděcí normou smontovány nebo postaveny na stavbě s použitím kompatibilních dílů, které mohou pocházet od jednoho nebo od více různých výrobců. 2

individuální komíny -které jsou v souladu s prováděcí normou smontovány nebo postaveny na

3 Základní normy Požadavkové normy: ČSN EN 1443:2004 Komíny - Všeobecné požadavky na tuto normu navazuje celá řada dalších specializovaných norem určených pro různé druhy komínů a komínových dílů Návrhové normy: ČSN :2010 Komíny a kouřovody - Navrhování, provádění a připojování spotřebičů paliv ČSN EN A1:2011 Komíny - Navrhování, provádění a přejímka komínů - Část 1: Komíny pro otevřené spotřebiče paliv ČSN EN :2009 Komíny - Navrhování, provádění a přejímka komínů Část 2: Komíny pro uzavřené spotřebiče paliv 3

Navrhování, provádění a připojování spotřebičů paliv ČSN EN 15287-1+A1:2011 Komíny - Navrhování, provádění a přejímka komínů - Část

4 Třídění komínů -značení Komíny je nutno třídit podle následujících provozních požadavků. teplota; tlak; odolnost proti působení kondenzátu; odolnost proti korozi; odolnost při vyhoření sazí a vzdálenost od hořlavých stavebních materiálů. EN T400 P1 W 1 Gxx 4

teplota; tlak; odolnost proti působení kondenzátu; odolnost proti

5 Základní normy ČSN EN 1443 Komíny všeobecné požadavky Názvosloví (např. systémový komín, individuální komín, přetlakový komín, mokrý provoz ) Třídění podle tepoty, tlaku, odolnosti proti působení kondenzátu, odolnosti proti korozi, vyhoření sazí, vzdálenosti od hořlavých předmětů Další uváděné údaje tepelný odpor, tlaková ztráta, doba v minutách požární odolnosti, mrazuvzdornost Rozměry, tvary, tolerance jen odkaz Požadavky jen seznam vlastností Označení, značení štítkem, pokyny obecně Hodnocení shody počáteční zkouška, další zkoušení, kontrola řízení výroby notifikovanou osobou (ohlášeným subjektem) 5

korozi, vyhoření sazí, vzdálenosti od hořlavých předmětů Další uváděné údaje tepelný odpor, tlaková ztráta, doba v minutách požární odolnosti,

6 ČSN EN Třídění Třídění Teplotní třídy T080 až T600 Tlakové třídy Podtlakové N1, N2 Přetlakové P1, P2 Vysokopřetlakové H1, H2 Odolnost proti působení kondenzátu W pro mokré komíny D pro suché komíny Odolnost proti korozi 1 použitelné pro plyn nebo kerosin s malým obsahem síry 2 pro plyn, LTO s malým obsahem síry, nebo kerosin s větším obsahem síry 3 pro všechny druhy paliv Odolnost proti vyhoření sazí (G nebo O) a vzdálenost od hořlavých předmětů (XX v mm) 6

korozi 1 použitelné pro plyn nebo kerosin s malým obsahem síry 2 pro plyn, LTO s malým obsahem síry, nebo kerosin s

7 Příklad: Označení normy Teplotní třída ČSN EN Označování EN 1443 T400 N1 D 3 G50 Třída odolnosti proti vyhoření sazí s údajem o vzdálenosti od hořlavých materiálů Tlaková třída Třída odolnosti proti působení kondenzátu Třída odolnosti proti korozi 7

údajem o vzdálenosti od hořlavých materiálů Tlaková třída Třída

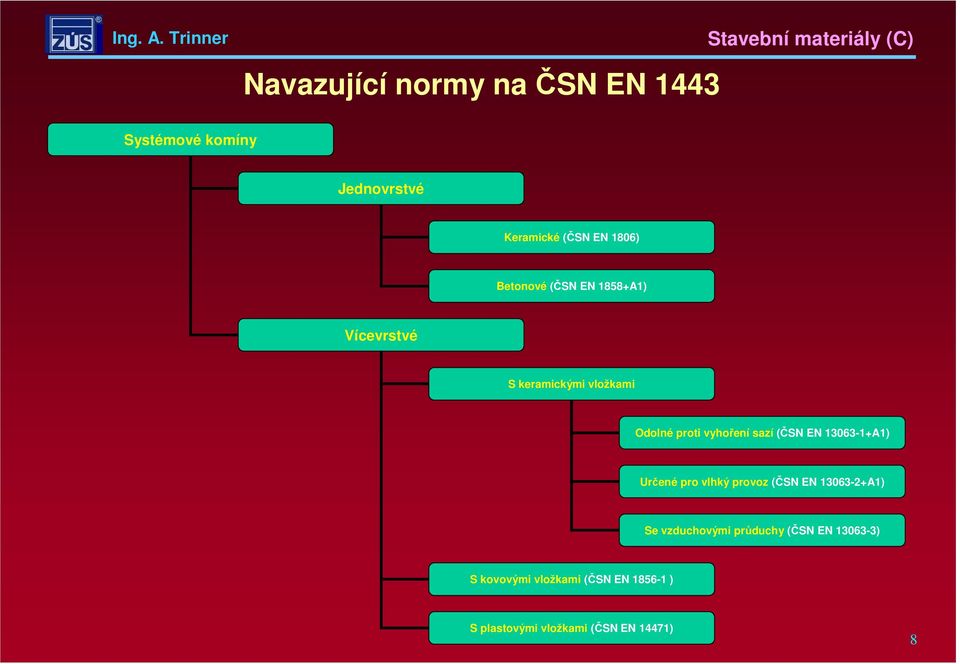

8 Navazující normy na ČSN EN 1443 Systémové komíny Jednovrstvé Keramické (ČSN EN 1806) Betonové (ČSN EN 1858+A1) Vícevrstvé S keramickými vložkami Odolné proti vyhoření sazí (ČSN EN A1) Určené pro vlhký provoz (ČSN EN A1) Se vzduchovými průduchy (ČSN EN ) S kovovými vložkami (ČSN EN ) S plastovými vložkami (ČSN EN 14471) 8

(ČSN EN 13063-1+A1) Určené pro vlhký provoz (ČSN EN 13063-2+A1) Se vzduchovými průduchy

9 9

10 Komponenty pro stavbu vícevrstvých komínů Komponenty Komínový plášť Z izolačního betonu (ČSN EN 12446) Keramický (cihelný) (ČSN EN 13069) Izolace Kovový Komínové vložky Vláknitá segmentová nebo lamelová (ČSN EN ed. 2) Vzduchová mezera Keramické (ČSN EN , ČSN EN ) Betonové -u nás se téměř nepoužívají (ČSN EN 1857+A1) Kovové (ČSN EN ) Komínové hlavy keramické (ČSN EN 13502) Tmely Plastové (ČSN EN 14471) Pomocný materiál 10

11 Komínové vložky Keramika klasické, tenkostěnné (isostaticky vytvářené) Beton Kovové Plastové 11

12 12

13 13

14 14

15 Komínové pláště Keramika pálené cihlářské tvárnice Beton hutný, lehčený 15

16 16

17 17

18 18

19 19

20 20

21 21

22 Děkuji Vám za pozornost Ing. Alexander Trinner TZÚS Praha, s.p. -pobočka Plzeň Zahradní 15, Plzeň 22
