F. 28 : TRUHLÁŘSKÉ VÝROBKY DŮLEŽITÁ POZNÁMKA :

Transkript

1 F. 28 : TRUHLÁŘSKÉ VÝROBKY DŮLEŽITÁ POZNÁMKA : 1. Před výrobou truhlářských výrobků bude zaměřeno skutečné provedení navazujících stavebních konstrukcí 2. Před výrobou navrhne vybraný subdodavatel těchto výrobků detailní výrobní dokumentaci včetně statického vyhodnocení konstrukcí, upřesňujících detailů a včetně návazností na další konstrukce a profese. Předkládaná PD bude sloužit jako výchozí podklad, který bude touto dokumentací upřesněn včetně vybraného systémového řešení. 3. Součástí výrobní dokumentace bude i detailní návrh druhu zasklení těchto výrobků včetně upřesnění tlouštěk zasklení a včetně statického vyhodnocení zasklívacích ploch. Druh zasklení bude v dokumentaci upřesněn také z hlediska posouzení nebezpečí poškození skel vlivem tepelných šoků Předkládaná PD bude sloužit jako výchozí podklad, který bude touto dokumentací upřesněn včetně návrhu zasklení. 4. Případné podstatné změny oproti předkládané PD budou odsouhlaseny GP a Investorem akce. 5. Je nezbytné, aby příslušný dodavatel těchto výrobků s výše uvedenými skutečnostmi kalkuloval již ve své nabídce v rámci výběrového řízení na zhotovitele stavby (součástí nabídky musí být také pořízení výrobní dokumentace, zaměření skutečného provedení stavby, odborné posouzení původní PD včetně úprav, případné úpravy musí být zakalkulovány do nabídkové ceny příslušného zhotovitele v rámci výběrového řízení. 6. Pozdější případné změny oproti původní PD, které provede zhotovitel v rámci výrobní dokumentace, které by souvisely s upřesněním prvků a se změnami druhu zasklení nebude brán zřetel a tyto změny nebudou mít vliv na finanční vyhodnocení!!! Truhlářské výrobky okna ( 1.NP, 2.NP ) Označení OT Ve fasádě objektu budou osazena dřevěná okna EUROOKNA, zasklená izolačním dvojsklem, v členění dle pohledů, finální nátěr : provedení vysokotlakým nástřikem transparentní, vodou ředitelné barvy lazury UV filtr, materiál SM I. třídy - vrstvený lepený hranol, křídla budou opatřena Al eloxovanou okapnicí odstín bronz, rámy oken budou opatřeny AL eloxovanou odstín bronz. termookapnicí. Těsnění na bázi silikonu celoobvodové ve dvou polohách. Kování celoobvodové křídla otevíravá a sklápěcí, umožňující mikroventilační otevření! Odstín lazury a kování budou vybrány před výrobou na základě odsouhlasených vzorků. Okna musí splňovat požadavky ČSN Tepelná ochrana budov, min. na doporučené hodnoty této ČSN : U N = 1,2 W/m2.K. Okna musí umožňovat mikroventilační otevření, které zaručí požadovanou výměnu vzduchu vnitřních prostor 1x/1 hodinu v obytných místnostech (viz vyhl. č. 137 MMR ČR o OTP z r. 1998) Okna budou z exteriéru opatřena horizontálními Al žaluziemi, které budou elektr. dálkově ovládány z interiéru objektu. Kování oken žlutý kov, v dosahu pacientů uzamykatelné - universální klíč, příp. odnimatelné, ale v tomto případě nutno zajistit snadnou obsluhu personálu při manipulaci.

2 Okna musí být opatřeny CE štítky, v nichž musí být uvedeno, že splňují uvedené požadavky projektem na tep, tech. parametry, hlukový útlum a průvzdušnost. Dále musí být splněny požadavky dle ČSN EN A1 a požadavky dle TNI na zatížení větrem vodotěsnost dle dané lokality a výšky objektu. Z důvodu zabránění poškození skel při tepelném šoku, budou vnější skla ESG + HST a z důvodu bezpečnosti skel před zraněním pacientů jsou vnitřní skla navržena bezpečnostní vrstvená. Návrh : 6 mm Planibel Clean 15 mm Argon 90% - Stratobel Low-e 44.2 Top N+ (Planibel Top N++Planibel Clear) pos. 3 Zasklení oken v 1.NP a ve 2.NP : Okna musí být do zdiva POROTHERM osazena v návaznosti na izolační polystyren. pásy v nadpraží tak, aby byl dokonale přerušen tepelný most. Z hlediska zvukové neprůzvučnosti nejsou na tyto okna kladeny mimořádné nároky vzhledem k tomu, že objekt bude situován do klidné obytné části, okna budou situována do sadu a do obslužné příjezdové komunikace. Hluk šířený od S-J magistrály je značně odcloněn budovou školy v ul. Nad Rokoskou. Venkovní uvažovaný tlak L A do 55 db. Z toho vyplývá požadavek na požadovaný hlukový útlum oken v lůžkových pokojích db. Tomuto požadavku odpovídá TZI = 2 třída zvukové izolace oken R W = db (tomuto odpovídá izolační dvojsklo 2x4 mm + 16 mm vzduch. mezera). 1. Truhlářské výrobky Eurookna ve fasádě Označe ní Popis Rozměr Poznámk a Poloha 1.PP 1.NP 2.NP Celkem OT/1 okno 1800 x OT/1A okno 1800 x 1800 viz OT1, ale zrcadlové uspořádá ní členění okna OT/2 okno 1600 x OT/2.A okno 1600 x 1800 viz OT1, ale zrcadlové uspořádá ní členění okna OT/3 okno 1900 x Truhlářské výrobky dveře Dveře budou opatřeny vložkovým zámkem s universálním klíčem, kování klika-klika, bílý kov dveře opatřené nátěry, žlutý kov dveře s imitací dýhy, bez prahu, výběr barevnosti nátěrů a typu dýhy před realizací; 2

3 proti poškození dveří budou do podlahy u všech dveří osazeny podlahové zarážky. Povrch. úprava musí umožnit čištění a omývání dveří Kování klika klika, universální vložkový klíč, žlutý kov, bez prahu, podříznuté křídla, navíc u některých křídel WC západka Typová dveřní křídla vnitřní do typových ocelových zárubní dveřní křídla opatřená nátěry označení dveří T1 T15 Typová dveřní křídla plná, nebo částečně prosklená, budou situována v 1.PP, 1.NP i 2.NP objektu. Bude se jednat o jednokřídlové i dvoukřídlové dveře. Prosklené části budou provedeny z tvrzeného bezpečnostního skla. Dveřní křídla budou opatřena nátěry v RAL odstínu. T1/P 800 x PP : 3 kusy Požární odolnost EWC 30/DP3 plné T1/L x PP : 6 kusů Požární odolnost EWC 30/DP3 plné T2/L 900 x PP : 3 kusy Požární odolnost EWC 30/DP3 plné T x PP : 2 kusy Požární odolnost EWC 30/DP3 plné T10/P 600 x 1970 T10/L 600 x 1970 T11/P 700 x PP : 2 kusy Bez požární odolnosti plné WC západka 1.PP : 2 kusy Bez požární odolnosti plné WC západka Bez požární odolnosti plné WC západka 1.PP : 6 kusů Bez požární odolnosti 1.NP : 2 kusy dtto 2.NP : 1 kus dtto celkem 8 kusů T11/L 700 x PP : 5 kusů Bez požární odolnosti plné WC západka T12/P 800 x PP : 2 kusy Bez požární odolnosti plné T12/L 800 x PP : 6 kusů Bez požární odolnosti plné T14/P 900 x PP : 2 kusy Bez požární odolnosti, zasklené z ¼ T14/L 900 x PP : 4 kusy Bez požární odolnosti, zasklené z ¼ T15/L 1100 x PP : 1 kus Bez požární odolnosti plné Typová dveřní křídla vnitřní do typových ocelových zárubní dveřní křídla omyvatelná, imitace dýhy T14.A/P 900 x NP : 1 ks Bez požární odolnosti,plné T14.A/L 900 x NP : 1 ks Bez požární odolnosti, plné Dveřní křídla s požární odolností do atypických AL zárubní Označení dveří TP 6 TP 21 Materiál : výplňové jádro smrkové lamely, povrchová dubová dýha tl. 6 mm, povrch opatřen transparentními lazurovacími laky pro zajištění omyvatelnosti povrchu dveří. Odstín bude určen před dodávkou, na základě vzorků. Dveřní křídla budou hladká, bez prahů, částečné prosklení křídel požárním a bezpečnostním zasklením pomocí zasklívacích lišt z dubových profilů. 3

4 TP/ x 1970/3000 mm dřevěné dvoukřídlové dveře atypické, hl. křídlo pravé šířky 900, prosklené z části protipožárním a bezpečnostním zasklením požární odolnost EIC 30/DP3 včetně koordinátoru u dvoukřídlových dveří, dveře budou opatřeny samozavíračem min. C cyklů. Součástí dodávky je kompletní dodávka požárního uzávěru : zárubeň, dveře, zámek vložkový, universální klíč, klika - klika, kování žlutý kov, samozavírač a prosklený nadsvětlík ve společném kovovém rámu, navíc u některých dveří WC západka. 1.NP : 5 kusů 2.NP : 7 kusů celkem 12 kusů TP/6.A dtto TP/6, 1250 x 1970/2900 mm, hl. křídlo pravé požární odolnost EIC 30/DP3 2.NP : 1 kus celkem: 2 kusy TP/7 dtto TP/6, 1250 x 1970/3000 mm, hl. křídlo levé požární odolnost EIC 30/DP3 1.NP : 5 kusů 2.NP : 9 kusů celkem: 14kusů TP/7.A dtto TP/6, 1250 x 1970/2900 mm, hl. křídlo levé požární odolnost EIC 30/DP3 2.NP : 1 kus celkem: 2 kusy TP/ x 1970/3000 mm dřevěné dvoukřídlové dveře atypické, hl. křídlo pravé šířky 800, plné opatřit koordinátorem a samozavíračem min. C cyklů. TP/ x 1970/3000 mm dřevěné dvoukřídlové dveře atypické, hl. křídlo pravé šířky 900, plné opatřit koordinátorem a samozavíračem min. C cyklů. 4

5 TP/9A 1250 x 1970/3000 mm dřevěné dvoukřídlové dveře atypické, hl. křídlo levé šířky 900, plné opatřit koordinátorem a samozavíračem min. C cyklů. 1.NP : 2 kusy TP/12P 1100 x 1970/3000 mm dřevěné jednokřídlové dveře atypické, pravé, plné požární odolnost EWC 30/DP3, bez prahu, bez stavěče křídel TP/12L 1100 x 1970/3000 mm dřevěné jednokřídlové dveře atypické, levé, plné požární odolnost EWC 30/DP3, bez prahu, bez stavěče křídel celková kompletní dodávka požárního uzávěru: dveře, zámek, kování, TP/13P 1100 x 1970/3000 mm dřevěné jednokřídlové dveře atypické, pravé, plné požární odolnost EWC 15/DP3, bez prahu, bez stavěče křídel 2.NP : 1 kus TP/13L 1100 x 1970/3000 mm dřevěné jednokřídlové dveře atypické, levé, plné požární odolnost EWC 15/DP3, bez prahu, bez stavěče křídel celková kompletní dodávka požárního uzávěru: dveře, zámek, kování, 2.NP : 1 kus TP/ x 1970/3000 mm dřevěné jednokřídlové dveře atypické levé, plné TP/ x 1970 mm dřevěné jednokřídlové dveře atypické pravé, plné 5

6 samozavírač v kovovém rámu (m.č.1.08) TP/ x 1970 mm dřevěné jednokřídlové dveře atypické levé, plné celková kompletní dodávka požárního uzávěru : zárubeň, dveře, zámek s WC západkou, kování, samozavírač v kovovém rámu společném s proskleným nadsvětlíkem, horizontální nerez madla 1.NP : 2 kusy ( m.č.1.04,1.06 ) TP/ x 1970 mm dřevěné jednokřídlové dveře atypické levé, plné požární odolnost EWC 30/DP3, bez prahu, bez stavěče křídel celková kompletní dodávka požárního uzávěru : zárubeň, dveře, zámek, navíc WC západka, kování, samozavírač v kovovém rámu společném s proskleným nadsvětlíkem 1.NP : 2 kusy ( m.č.1.15,1.17 ) TP/ x 1970 mm dřevěné jednokřídlové dveře atypické levé, plné požární odolnost EWC 15/DP3, bez prahu, bez stavěče křídel celková kompletní dodávka požárního uzávěru : zárubeň, dveře, zámek, navíc WC západka, kování, samozavírač v kovovém rámu společném s proskleným nadsvětlíkem 2.NP : 1 kus ( m.č.2.09 ) Dřevěná dveřní křídla vnitřní atypická prosklená - dýhovaná omyvatelná v kovových rámech označených ZI bez požární odolnosti Nezbytná koordinace výroby dveřního křídla, rámů dveří a recepčního atypického pultu!!! Materiál : výplňové jádro smrkové lamely, povrchová dubová dýha tl. 6 mm, povrch opatřen transparentními lazurovacími laky pro zajištění omyvatelnosti povrchu dveří. Odstín bude určen před dodávkou, na základě vzorků. Dveřní křídla budou hladká, bez prahů, částečné prosklení křídel požárním a bezpečnostním zasklením pomocí zasklívacích lišt z dubových profilů. označení dveří TI TI/ x 1970 mm dřevěné jednokřídlové dveře atypické pravé, prosklené bezpečnostním zasklením, bez požární odolnosti, bez prahu, ( m.č.1.07 ) Dveřní křídla vnitřní atypická, jednokřídlová, dvoukřídlová, plná posuvná včetně dřevěných obložkových zárubní, bez prahu, bez požární odolnosti, dýhované, omyvatelná v kovových rámech pro posuvné dveře pod omítku označení PD1, PD2, 6

7 POZOR : Tyto dveře jsou ve výkazu výměr uvedeny v zámečnických výrobcích, jako kompletní dodávka včetně křídel, zde pouze informativně!! PD x 2100 mm dvoudílné posuvné dveře posun vedle sebe!. Dodávka včetně kovového rámu, křídla dřevěná, dýhované, transparentní omyvatelné nátěry, dveře uzamykatelné, bez prahu, vertikální madla, nerez okopový plech mezi m.č a kus nerez PD2 900 x 1970 mm jednokřídlové dveře mezi pokoji pacientů a mezi koupelnami pacientů, průchozí profil min. 800 mm, bez uzamykání, kování koule - koule křídla dřevěná částečně prosklená bezpečnostním průsvitným dýhovaná dub. dýha, transparentní nátěr omyvatelný, provětrávací mezera u podlahy, dveře bez prahu 1.NP 12 kusů 2.NP 18 kusů CELKEM 30 KUSŮ 3. Ostatní truhlářské výrobky 1. Nosná dřevěná opěrná zídka na střeše objektu Označení Ta/1 - prof. 300 x x150 mm celk. délka 66 bm (včetně schůdků) Prořez 10%, celková délka včetně prořezu 73,0 bm Výškový rozdíl cca 350 mm mezi vegetační a obslužnou střechou bude vytvořen z dřevěných impregnovaných profilů THERMOWOOD prof. 300 x 150 mm uložených naležato, na sobě (3 profily ), z rubové strany mezi sebou budou jednotlivé profily spojených ocel. žárově pozink.skobami. Z těchto dřevěných profilů budou rovněž sestaveny vyrovnávací schůdky mezi vegetační a obslužnou terasou 2 x 300/150 mm, šířka schůdků 0,8 m celk. délka profilů na schodiště 5 x 0,8 bm = 4,0 bm. 2. Pochozí dřevěná konstrukce roštu na pobytových terasách Označení PT1 PT3 : ( pochozí terasy 1NP,2.NP, 3.NP ) PT 1-1.NP plocha 41,0 m2 PT 2-2.NP plocha 90,0 m Celkem.131,0 m2 celková délka včetně 10 % prořezu 145 m2 V 1.NP,ve 2.NP a na střeše objektu budou situovány pobytové venkovní terasy bezbariérově řešené v návaznosti na interiér. Pochozí plocha bude provedena ve vodorovné rovině bez spádu a v nekluzném provedení. Povrchová úprava těchto teras je navržena jako bezúdržbová, protiskluzná, povrch tvořen dřevěnou umělou podlahou umělé dřevo např. z plastového materiálu (např. TWINSON) na roštu TWINSON a na podložkách. Podrobnosti skladeb viz skladby X, X.1. 7

8 3. Truhlářské výrobky - stínící pergoly na střeše objektu - 3.NP Označ. Ta/ 2 Dřevo thermowood severský smrk hoblovaný opatřený transparentními olejovými nátěry s impregnací. Ddřevěný profil pergol 100 x 180 mm dl. 3,5 bm - 26 ks upevněny na dřevěných vaznicích 160 x 240 mm celk. délka cca 55 bm Vaznice budou přišroubovány k nosné ocel. konstrukci sloupů DN 140 mm. Horní povrchy dřevěných prvků budou opatřeny oplechováním KV Truhlářské pracovní a kuchyňské linky Tyto linky budou předmětem dodávky technologického vybavení kuchyně a není ve stavební části s jejich výkazem uvažováno. 5. Atypická konstukce recepčního pultu Označení Ta/3 1 Kus Ve vstupním prostoru 1.NP bude situován pult recepce v půdorysně zaobleném úhelníkovém tvaru, celková délka cca 4,8 bm. Recepce bude tvořena jednak pracovním pultem a jednak manipulačním zvýšeným pultem. Pracovní dvířka budou uzamykatelná. Materiál povrch. úprava : dřevěná dubová dýha, transparentní lazurovací nátěry, omyvatelný povrch. Sokl : zapuštěný opatřený nerez plechem výšky 60 mm. Pracovní i manipulační desky opatřit deskami z umělého kamene Corian. Výběr před realizací dle vzorků. Před výrobou zpracuje dodavatel výrobní dokumentaci, která bude odsouhlasena TDI, AD a investorem. 6. Vnitřní parapety oken označení T 20 Typové kompaktní desky parapetní tlustostěnné, povrch. úprava 3D s imitací dřeva - dub, výběr dle vzorků. Šířka parapetů 300 mm, nutno před výrobou zaměřit Celková délka 107,0 bm (včetně prořezů) 7. Opláštění deskami FUNDERMAX Opláštění ocel. prvků pergol na terasách 1.NP a 2.NP bude provedeno dřevovláknitými fasádními deskami Fundermax tl. 6 mm, lepenými na AL podkladní rošt viz. skladba III.4 horizontální kladení desek bez mezer. Povrch.úprava desek imitace dřeva výběr ze vzorků 8. Tesařské konstrukce střešní krokve v 1.NP nad m.č. 1.01,1.02,1.61 Střešní nosnou konstrukci pultové střechy budou tvořit dřevěné krokve prof.140 x 240 mm dl. 3,5 m 6 ks, pozednice 160 x 180 mm dl. 10,0 m na které budou uloženy napříč trámky 80 x 80 mm dl.3,0 m ks 10 viz skladba XVIII, OSB desky impregnované tl. 18 mm plocha 16 m2, skladba XIX : impregnované překližkové desky tl. 22 mm plocha 26 m2, hranolky 60x60mm dl.24 bm 8

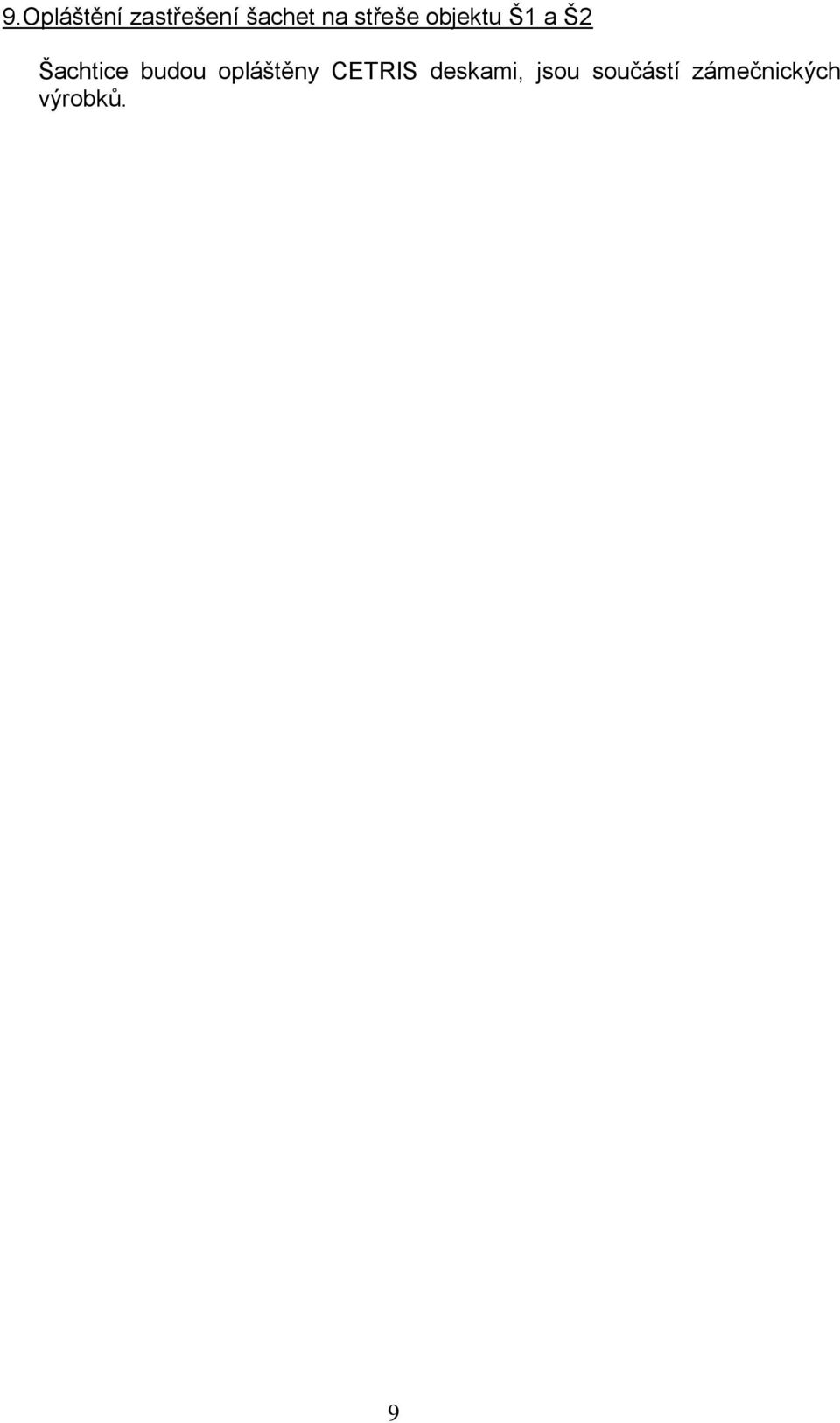

9 9.Opláštění zastřešení šachet na střeše objektu Š1 a Š2 Šachtice budou opláštěny CETRIS deskami, jsou součástí zámečnických výrobků. 9
