Zámečnické výrobky navržené v objektu lze rozdělit zásadně do dvou hlavních skupin :

Transkript

1 F : Z Á M E Č N I C K É V Ý R O B K Y DŮLEŽITÁ POZNÁMKA : 1) Před výrobou zámečnických výrobků bude zaměřeno skutečné provedení navazujících stavebních konstrukcí 2) Před výrobou navrhne vybraný subdodavatel těchto výrobků detailní výrobní dokumentaci včetně statického vyhodnocení zámečnických konstrukcí, včetně upřesňujících detailů a včetně návazností na další konstrukce a profese. Předkládaná PD bude sloužit jako výchozí podklad, který bude touto dokumentací upřesněn včetně vybraného systémového řešení. 3) Součástí výrobní dokumentace bude i detailní návrh druhu zasklení těchto výrobků včetně upřesnění tlouštěk zasklení a včetně statického vyhodnocení zasklívacích ploch. Druh zasklení bude v této dokumentaci upřesněn také z hlediska posouzení nebezpečí poškození skel vlivem tepelných šoků Předkládaná PD bude sloužit jako výchozí podklad, který bude touto dokumentací upřesněn včetně návrhu zasklení. 4) Případné podstatné změny oproti předkládané PD budou odsouhlaseny GP a Investorem akce. 5) Je nezbytné, aby příslušný dodavatel těchto výrobků s výše uvedenými skutečnostmi kalkuloval již ve své nabídce v rámci výběrového řízení na zhotovitele stavby (součástí nabídky musí být také pořízení výrobní dokumentace, zaměření skutečného provedení stavby, odborné posouzení původní PD včetně úprav, případné úpravy musí být zakalkulovány do nabídkové ceny příslušného zhotovitele v rámci výběrového řízení. 6) Pozdější případné změny oproti původní PD, které provede zhotovitel v rámci výrobní dokumentace, které by souvisely s upřesněním prvků, systémových řešení zámečnických konstrukcí a se změnami druhu zasklení nebude brán zřetel a tyto změny nebudou mít vliv na finanční vyhodnocení!!! Zámečnické výrobky navržené v objektu lze rozdělit zásadně do dvou hlavních skupin : A. Zámečnické výrobky atypické B. zámečnické výrobky typové A. ZÁMEČNICKÉ VÝROBKY ATYPICKÉ: I. Výplně otvorů ve fasádě objektu okna, dveře. Označení OZ 1 OZ 28 Ve fasádě objektu jsou v úrovni 1.PP, 1.NP, 2.NP a 3.NP navrženana okna a dveře s rámy ze systémové konstrukce z Al slitin s PTM. Zasklení bude provedeno z izolačního dvojskla. Tyto výplně otvorů musí splňovat požadavky ČSN Tepelná ochrana budov na doporučenou hodnotu součinitele prostupu tepla U N = 1,2 [W/m 2.K].

2 Vnitřní povrchová teplota-požadovaná hodnota teplotního faktoru vnitřního povrchu při návrhových okrajových podmínkách, vyloučení povrchové kondenzace ( požadovaná nejnižší povrchová teplota C 0,697 (10,69 ). Z exterieru budou okna opatřena Al horizontálními žaluziemi. Jsou navrženy systémové prosklené stěny z Al profilů s PTM např. systém Reynaers,apod.. Zasklení stěn bude provedeno z izolačního dvojskla. Okna musí být opatřeny CE štítky, v nichž musí být uvedeno, že splňují uvedené požadavky projektem na tep, tech. parametry, hlukový útlum a průvzdušnost. Dále musí být splněny požadavky dle ČSN EN A1 a požadavky dle TNI na zatížení větrem vodotěsnost dle dané lokality a výšky objektu. Otočné dveře OZ 21 OZ 25 budou plné s tepelně izolačním provedením, budou opatřeny kováním koule klika, mechanickými zámky s universálním vložkovým klíčem, Mimo to dveře OZ 26 OZ 28 budou opatřeny elektromechanickými zámky a budou otevírány na el. impulzy; POZOR : nutná koordinace před výrobou s instalací elektroinstalace ( silnoproud ) a zejména s instalací elektroinstalace ( slaboproud ) kontrola vstupů DT a ACS a EPS. Povrchová úprava Al profilů metelic coatings odstín Tenor 2 Zasklení oken v 1.PP, 1.NP, 2.NP - bezpečnostní zasklení proti vniknutí a poškození: Z důvodu zabránění poškození skel při tepelném šoku, budou veškerá skla tvrzená a kalená ESG + HST 6 mm Planibel Clean 15 mm Argon 90% - Stratobel Low-e 44.4 Top N+, prosklené stěny na celou výšku místností budou zaskleny : 8 mm Planibel Clean 15 mm Argon 90% - Stratobel Low-e 44.4 Top N+, Jedná se o okna, dveře a prosklené fasádní stěny kromě pokojů pacientů, v pokojích pacientů budou osazeny dřevěná EUROOKNA. I. výplně otvorů ve fasádě Označe ní Popis Rozměr Poznámka Poloha Celkem 1.PP 1.NP 2.NP OZ/1 okno 600 x 700 +protihmyzo vá síťka, OZ/ x 700 +protihmyzo vá síťka, OZ/ x OZ/4 900 x OZ/ x OZ/6 800 x neobsazeno - - OZ/ x OZ/8.A +protihmyzo okno v kombinaci vá síťka, s protidešť x 1450 nezbytná mřížkou koordinace na VZT zařízení OZ/ x OZ/ x OZ/ x OZ/ x OZ/ x

3 OZ/14 žaluziová protidešťová mřížka 1200 x 700 +protihmyzo vá síťka OZ/ x OZ/ x OZ/16.A 1800 x otevření okna samootevíra čem systém. el. 24 V na povel SOZ, a dále tlačítkem na povel obsluhy OZ/ x OZ/ x OZ/18A zrcadlově OZ 18 kuchyně 1 1 OZ/ x koupelna pac. OZ/20 OZ/21 jednokřídlové dveře s nadsvětlíkem levé x 1970/ OZ/22 OZ/23 OZ/24 OZ/25 OZ/26 jednokřídlové dveře s nadsvětlíkem pravé jednokřídlové dveře s nadsvětlíkem pravé dvoukřídlové dveře s nadsvětlíkem pravé jednokřídlové dveře s nadsvětlíkem pravé posuvné dvoukřídlové dveře vchodové prosklené, jednostranně posuvné, automatické elektr.ovládání na pohyb. čidlo, elektromagnetický zámek 900 x 1970/ x 1970/ x 1970/ x 1970/ x 2100/2700 OZ/27 dtto OZ/ x 2100/ otevření celých posuvných dveří na povel EPS, el. pokynem ze čtecího zařízení a dále el. vrátným + otevření celých posuvných dveří na

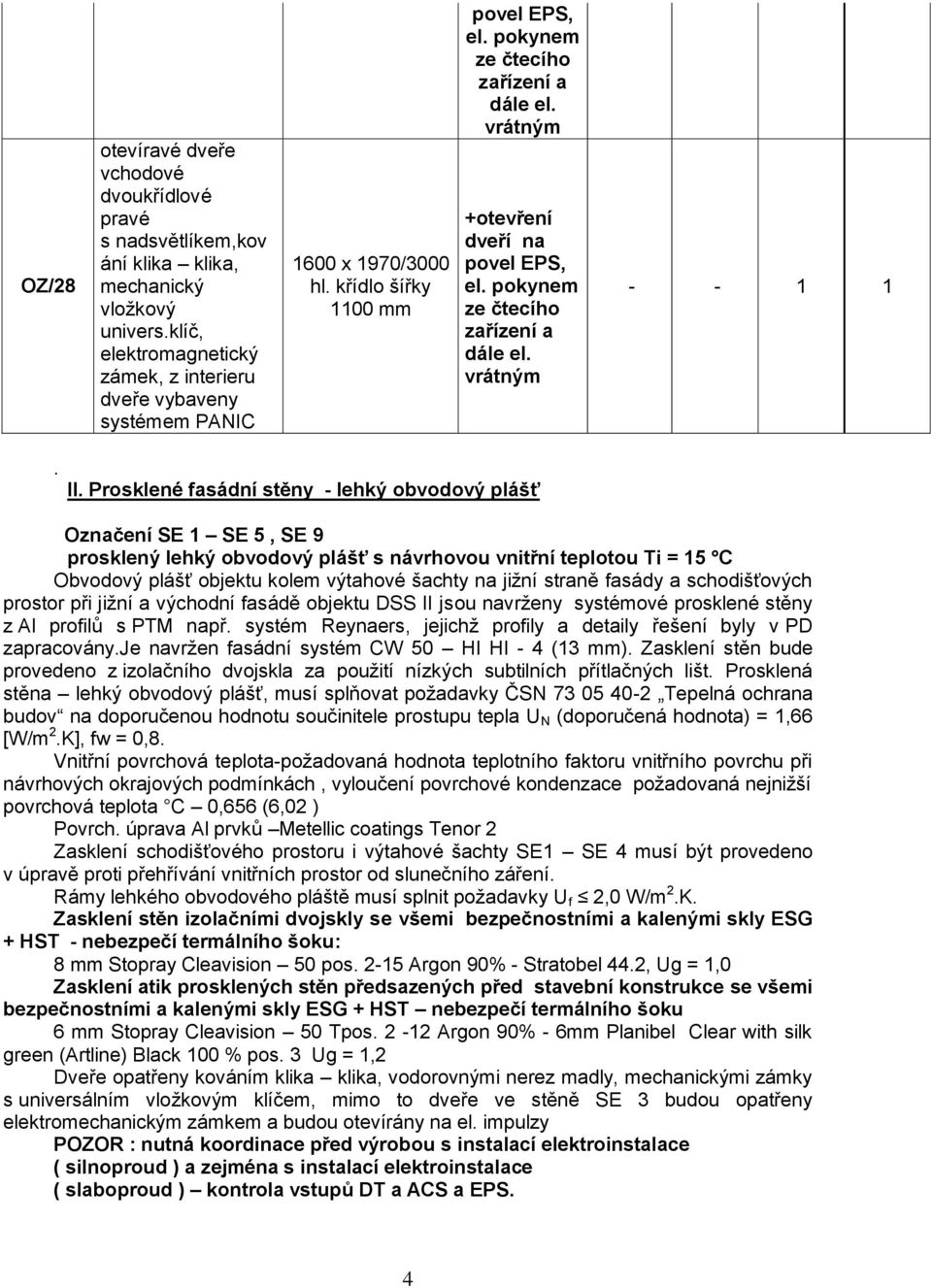

4 OZ/28 otevíravé dveře vchodové dvoukřídlové pravé s nadsvětlíkem,kov ání klika klika, mechanický vložkový univers.klíč, elektromagnetický zámek, z interieru dveře vybaveny systémem PANIC 1600 x 1970/3000 hl. křídlo šířky 1100 mm povel EPS, el. pokynem ze čtecího zařízení a dále el. vrátným +otevření dveří na povel EPS, el. pokynem ze čtecího zařízení a dále el. vrátným II. Prosklené fasádní stěny - lehký obvodový plášť Označení SE 1 SE 5, SE 9 prosklený lehký obvodový plášť s návrhovou vnitřní teplotou Ti = 15 C Obvodový plášť objektu kolem výtahové šachty na jižní straně fasády a schodišťových prostor při jižní a východní fasádě objektu DSS II jsou navrženy systémové prosklené stěny z Al profilů s PTM např. systém Reynaers, jejichž profily a detaily řešení byly v PD zapracovány.je navržen fasádní systém CW 50 HI HI - 4 (13 mm). Zasklení stěn bude provedeno z izolačního dvojskla za použití nízkých subtilních přítlačných lišt. Prosklená stěna lehký obvodový plášť, musí splňovat požadavky ČSN Tepelná ochrana budov na doporučenou hodnotu součinitele prostupu tepla U N (doporučená hodnota) = 1,66 [W/m 2.K], fw = 0,8. Vnitřní povrchová teplota-požadovaná hodnota teplotního faktoru vnitřního povrchu při návrhových okrajových podmínkách, vyloučení povrchové kondenzace požadovaná nejnižší povrchová teplota C 0,656 (6,02 ) Povrch. úprava Al prvků Metellic coatings Tenor 2 Zasklení schodišťového prostoru i výtahové šachty SE1 SE 4 musí být provedeno v úpravě proti přehřívání vnitřních prostor od slunečního záření. Rámy lehkého obvodového pláště musí splnit požadavky U f 2,0 W/m 2.K. Zasklení stěn izolačními dvojskly se všemi bezpečnostními a kalenými skly ESG + HST - nebezpečí termálního šoku: 8 mm Stopray Cleavision 50 pos Argon 90% - Stratobel 44.2, Ug = 1,0 Zasklení atik prosklených stěn předsazených před stavební konstrukce se všemi bezpečnostními a kalenými skly ESG + HST nebezpečí termálního šoku 6 mm Stopray Cleavision 50 Tpos Argon 90% - 6mm Planibel Clear with silk green (Artline) Black 100 % pos. 3 Ug = 1,2 Dveře opatřeny kováním klika klika, vodorovnými nerez madly, mechanickými zámky s universálním vložkovým klíčem, mimo to dveře ve stěně SE 3 budou opatřeny elektromechanickým zámkem a budou otevírány na el. impulzy POZOR : nutná koordinace před výrobou s instalací elektroinstalace ( silnoproud ) a zejména s instalací elektroinstalace ( slaboproud ) kontrola vstupů DT a ACS a EPS. 4

5 Označení SE 6 SE 8 prosklený lehký obvodový plášť s návrhovou vnitřní teplotou Ti = 20 C V 1.NP a ve 2.NP jsou navrženy fasádní prosklené stěny se sklopnými okny v horní části těchto stěn, do stěn budou situovány vstupy na pobytové terasy. Tyto prosklené stěny jsou navrženy jako systémové systémové prosklené konstrukce z Al profilů s PTM - typ fasádní systém např. CW 50 HI HI - 4 (13 mm). Zasklení stěn bude provedeno z izolačního dvojskla pomocí přítlačných nízkých subtilních lišt. Prosklená stěna lehký obvodový plášť musí splňovat požadavky ČSN Tepelná ochrana budov na doporučenou hodnotu součinitele prostupu tepla U N (doporučená hodnota) = 1,2 [W/m 2.K], fw = 0,8. Vnitřní povrchová teplota-požadovaná hodnota teplotního faktoru vnitřního povrchu při návrhových okrajových podmínkách, vyloučení povrchové kondenzace ( požadovaná nejnižší povrchová teplota C 0,697 (10,69 ) Povrch. úprava Al prvků Metellic coatings Tenor 2 Rámy lehkého obvodového pláště musí splnit požadavky U f 2,0 W/m 2.K. Zasklení stěn SE 6, SE 7 ( stěny jsou situovány mezi interierem a pobyt. terasami ): nutné bezpečnostní zasklení všechna skla stěny bezpečnostní kalená ESG + HST nebezpečí termálního šoku 8 mm Planibel Clear - 15 mm Argon 90 % - 6mm Planibel Top N + T pos. 3 Zasklení stěn SE 8 ( stěna je situována mezi interierem a exterierem ): nutné bezpečnostní zasklení všechna skla stěn bezpečnostní kalená ESG + HST nebezpečí termálního šoku 8 mm Planibel Clear - 15 mm Argon 90 % - Stratobel Low- e 44.4 Top N + T pos. 3 II. PROSKLENÉ FASÁDNÍ STĚNY SE1 Fasádní jižní stěna 1 kus výtahové šachty B rozměr 3550 x mm (na celou výšku objektu 1.PP, 1.NP, 2.NP) Ti = 15ºC SE2 Fasádní západní stěna 1 kus výtahové šachty B (na celou výšku objektu 1.PP, 1.NP, 2.NP) rozměr 2500 x mm, ve stěně bude situována 1 x protidešť. mřížka včetně protihmyz. síťky z Tahokov plechu pod stropem dojezdu pro odvětrání tepla v místě situování výtahového stroje. V úrovni navazující zpevněné plochy odstavného parkoviště ( 900 mm pod úrovní 1.PP )budou situovány vstupní výtahové dveře pro imobilní osoby ve stěně SE 2 bude vynechán otvor x mm pro situování výtahových dveří 1100 x 2000 mm. Ostění i nadpraží při vstupech do výtahu budou provedeny z tepelně a zvukově izolační vložkou s minerální vlnou, příp. PUR pěnou s povrch. úpravou z ocel. plechu o tl. cca 6 mm s povrch. úpravou viz ocel. konstrukce. POZOR : Zavěšení přístřešku P1: Nad vstupní mi dveřmi bude situován lehký prosklený přístřešek ozn. P2, nosné ocel. profily přístřešku žiletky budou procházet konstrukcí této prosklené stěny v místě svislých nosných Al systémových sloupků a budou kotveny k ocel. konstrukci schodiště. 5

6 Fasádní systémové Al sloupky budou v místech kotvení přístřešků vyztuženy vloženými profily Reynaers používá sloupky s označ. CW50-HI, tyto sloupky budou navíc v místech průchodů kotevních žiletek proříznuty. Tuhost konstrukce sloupků bude posílena ještě oboustranným přeplátováním a prošroubováním sloupků v těchto místech ocel. přídavnými plechy. Alternativní možné řešení : Zavěšení konstrukce přístřešku na systémové konstrukce vyztužených sloupků ve dvou úrovních za pomoci závěsných táhel a stínící konstrukce, Reynaers BS 30. Jedná se o specifickou konstrukci vybraného systému, detailní řešení i statický výpočet musí být součástí výrobní dokumentace dodavatele těchto stěn, nikoli statika konstrukčního řešení stavby. Nutná koordinace a detailní řešení návazností obou konstrukcí. Ti = 15ºC SE3 Fasádní jižní stěna 1 kus schodišťového prostoru na celou výšku objektu 1.PP, 1.NP, 2.NP rozměr 7750 x mm, ve stěně budou situovány dvoukřídlové asymetrické dveře 1650 x 2300 mm v úrovni 1.PP, které budou vybaveny elektromechanickým zámkem, kování klika - klika dveřní křídla budou automaticky otevřeny na povel EPS, dále budou dveře otevírány na pokyn instalovaného čtecího zařízení ACS a dále na pokyn personálu přes domácího el. vrátného DT, ze strany interieru budou dveře vybaveny systémem Panik dále budou v 1.NP a ve 2.NP situovány 2 ks sklápěcích okének 1750 x 850 mm na el. ovládání; POZOR : Nad vstupní mi dveřmi a navazující rampou a schodištěm bude situován lehký prosklený přístřešek ozn. P1, nosné ocel. profily přístřešku žiletky budou procházet konstrukcí této prosklené stěny v místě svislých nosných Al systémových sloupků a budou kotveny k ocel. konstrukci schodiště. Nutná koordinace a detailní řešení návazností obou konstrukcí. Ti = 15ºC SE4 Fasádní východní stěna 1 kus schodišťového prostoru na celou výšku objektu 1.PP, 1.NP, 2.NP rozměr 3400 x 8750 mm ( svislá stěna ) x 3600 mm ( šikmá střešní stěna v navazujícím zalomení ) Ve svislé stěně budou situovány nad mezipodestami 2 x 2 ks sklápěcích oken 1300 x 850 mm na elektrické ovládání Šikmá střešní stěna bude mít pouze pevné prosklení, odvětrání prostoru umožněno střešními světlíky - viz ZOKT Ti = 15ºC bude SE5 Fasádní stěna prostoru schodiště rozměr 2500 x 5400 mm (na celou výšku objektu 1.NP, 2.NP), Ve stěně budou situovány ve dvou úrovních sklápěcí okna,horní křídla budou ovládána mechanicky pákovým uzávěrem z podlahy, otevření spodních oken systém. samootevíračem na povel SOZ, el. 24 V a dále tlačítkem na povel obsluhy 2 x 2 ks 1250 x 700 mm Ti = 15ºC 6

7 SE6 SE x 3300 mm 1 kus Prosklená stěna fasádní v 1.NP (m.č. 1.19, 1.21) ve stěně budou situovány dvoje dvoukřídlové dveře 1600 x 1970/3000 mm, prosklené s nadsvětlíky s pevným zasklením Ti = 20ºC cca x 3550mm 1 kus Prosklená stěna fasádní ve 2.NP (m.č. 2.12, 2.16) ve stěně budou situovány troje jednokřídlové dveře 1000 x 1970/3000 mm prosklené s nadsvětlíky s pevným zasklením. Nad prosklenou stěnou budou v celé délce situovány plné tepelně izolační vložky výšky 250 mm ( na výšku prostoru mezi SDK podhledem a žel. beton. stropní konstrukcí ) Ti = 20ºC SE8 cca x mm 1 kus Prosklená fasádní stěna ve 2.NP (m.č. 2.16) se dvěmi sklopnými okénky cca 1150 x 900 mm ovládanými mechanickými pákovými mechanizmy z úrovně podlahy. Nad prosklenou stěnou budou v celé délce situovány plné tepelně izolační vložky výšky 250 mm ( na výšku prostoru mezi SDK podhledem a žel. beton. stropní konstrukcí ). Dále bude na jedné straně prosklená stěna kolmo navazovat na kontaktní zateplení fasády objektu a proto bude v tomto místě na celou výšku opatřena plnou tepelně izolační vložkou šířky cca 150 mm. Ti = 20ºC SE9 cca x mm 1 kus Prosklená stěna mezi výtahovou šachtou B a mezi schodišťovým prostorem v interieru objektu, v návaznosti na fasádní stěnu SE 1; V úrovni 1.Np, 2.Np,3.Np budou situovány prosklené části stěny o rozměrech cca 2500 x 3250 mm celkem 3 kusy ve stěně bude vynechán otvor x mm pro situování výtahových dveří 1100 x 2000 mm. Ostění i nadpraží při vstupech do výtahu budou provedeny z tepelně a zvukově izolační vložkou s minerální vlnou, příp. PUR pěnou s povrch. úpravou z ocel. plechu o tl. cca 6 mm s povrch. úpravou viz ocel. konstrukce. V prostoru mezi navazujícími SDK podhledy a podlahovými konstrukcemi budou ve stěně provedeny plné zvukoizolační vložky. POZOR : Stěna navazuje na výtahové dveře nutná koordinace, nosné prvky dveří výtahu budou spojeny s konstrukcí této stěny. Nutno respektovat dilatační oddělení výtahové šachty včetně jejího opláštění od schodišťového prostoru tak, aby nedocházelo k přenosu hluku a vibrací do navazujících konstrukcí!!! Nosné Al systémové prvky této stěny budou kotveny k ocelové konstrukci výtahové šachty, některé Al systémové prvky budou probíhat na celou výšku i šířku výtahové šachty cca 2,5 x 10,6 m. Ti = 15ºC III. Prosklené zástěny na terasách v 1.NP a ve 2.NP v exteriéru objektu Označení VZ 1 VZ 5 7

8 V návaznosti na venkovní pobytové terasy v 1.NP ozn. 1.62, a ve 2.NP ozn. 2.56, jsou navržené prosklené zástěny, jejichž účelem je zajistit klientům rozhled do okolí při zajištění bezpečnosti proti pádu osob. Před nárazem vozíků imobilních pacientů a případně i před pádem do prosklených zástěn budou předsazena před tyto stěny horizontální madla ve výšce 200 mm a 900 mm. Nosné rámy jsou navrženy ze systémové konstrukce z AL slitin, např. fasádní systém CW 50 HI HI 4 ( 13 mm ), zasklení pomocí nízkých subtilních přítlačných lišt Zástěny budou z exteriéru opatřeny Al horizontálními žaluziemi, které budou zajišťovat soukromí klientů na terasách. Povrch. úprava Al prvků Metellic coatings Tenor 2. Na tyto konstrukce nejsou kladeny tepelně technické ani protipožární nároky, skla musí bezpečnostní a musí odolávat poškození od thermálních šoků. Zasklení zástěn bude provedeno z bezpečnostního skla tvrzeného a kaleného ESG + HST, skla jsou navržena v barevném odstínu. Navržené zasklení : 10 mm Planibel Green III. PROSKLENÉ VENKOVNÍ ZÁSTĚNY (VZ) Označe ní VZ/1 VZ/2 VZ/3 VZ/4 VZ/5 Venkovní zástěna 3 díly pevné zasklení Venkovní zástěna 8 dílů 7 dílů pevné zasklení, 1 díl otevíravé jednokřídlové dveře Venkovní zástěna 13 dílů pevné zasklení Venkovní zástěna 5 dílů pevné zasklení Venkovní zástěna 1 díl pevné zasklení Rozměr 1.NP 2.NP Celkem x x x x x IV. Ateliérová okna Označení AO 1 AO 2 Ve střešní konstrukci nad m.č a 1.61 jsou pro zlepšení prosvětlení navržena dvě ateliérová pevná AO 1 neotevíravá okna ve střešní rovině v návaznosti na TiZn oplechování střešního pláště. Z PBŘS vyplývá, že tyto konstrukce musí splňovat požární odolnost EI 30/DP1. Tepelně izolační parametry těchto ateliérových oken viz okna označ. OZ Pro prosvětlení a zlepšení odvětrání vnitřních prostor m.č je nad střešní rovinou navržen pultový prosklený světlík, ve kterém bude situováno atelierové okno AO.2, část tohoto okna bude otevíravá na el. dálkové ovládání. Zasklení oken musí být bezpečnostní a protipožární. Tepelně technické požadované parametry viz odst. 13.I. Střešní nadsvětlík bude vybaven dešťovým senzorem. Z interieru bude toto atelierové okno opatřeno zastiňovací roletou ovládanou dálkově na el. pohon. Povrch. úprava Al prvků Metellic coatings Tenor 2 Zasklení oken bude provedeno z bezpečnostního skla tvrzeného a kaleného ESG + HST 8

9 ATELIÉROVÁ OKNA (AO) AO.1 AO.2 Ateliérové okno prosklené neotevíravé rozměr cca 3150 x NP 2 kusy třídílné ateliérové okno, rámy z Al slitin systémová konstrukce do šikmé střechy se sklonem 15º včetně navazujícího oplechování TiZn plechem, požární odolnost konstrukce celé EI 30 DP1, ateliérová okna budou zasklena tepelně izolačním zasklením z bezpečnostních a požárně odolných skel, ateliérové okno v m.č bude opatřeno z interiéru stahovacími textilními roletami na dálkové elektrické ovládání Ateliérové okno prosklené otevíravé rozměr cca 4500 x 2500 mm 2.NP 1 kus konstrukce viz A0.1, čtyřdílné ateliérové okno, krajní díly z části otevíravé výklopné 2 x 800x1100 mm, ovládání dálkové na el. pohon. Ateliérové okno bude zaskleno tepelně izolačním a bezpečnostním zasklením bez požadavku na požární odolnost konstrukce. ateliérové okno bude opatřeno z interiéru stahovacími textilními roletami na dálkové elektrické ovládání V. Prosklené zámečnické konstrukce v interiéru objektu bez požární odolnosti Označení ZI 1 ZI 21 Rámy otvorových prvků jsou navrženy ze systémových ocelových maximálně subtilních profilů - např. profily Jansen; Povrchová úprava metalická barva odstín Tenor 2 a) Prosklené stěny na celou výšku místnosti ; mezi m.č , , Zasklení dvojkly Thermobel Store s integrovanými vnitřními žaluziemi čiré, obě skla Planibel Clear 60mm ESG + HST - tvrzené a kalené. Vnitřní žaluzie budou mechanicky ovládané. V prosklených stěnách budou umístěny jednokřídlové a dvoukřídlové dveře, rámy dveřních křídel budou rovněž ze systémových ocel. profilů, dveřní křídla budou proskleny viz stěny a budou rovněž opatřeny meziskelními horizontálními žaluziemi mechanicky ovládanými. Kování klika klika u dveří ZI18 ZI20, mechanický zámek s universálním klíčem, Kování horizontální nerez madla u dveří ZI 1 ZI 4, ZI 6 ZI 9 mechanický zámek s universálním klíčem, Kování vertikální nerez madla u dveří ZI 5, mechanický zámek s universálním klíčem, Dveře ve stěně ZI 2 budou navíc vybaveny elektromechanickým zámkem. POZOR : nutná koordinace před výrobou s instalací elektroinstalace ( silnoproud ) a zejména s instalací elektroinstalace ( slaboproud ) kontrola vstupů DT a ACS a EPS. 9

10 b) Podávací okénka mezi přípravnami jídel a jídelnami pevné zasklení bezpečnostním sklem, vnitřní meziskelní žaluzie mechanicky ovládané c) Zárubně dveří včetně dveřních plných i prosklených křídel systémové řešení, případně zárubně včetně prosklených nadsvětlíků, prosklaná dveřní křídla s meziskelními žaluziemi, nadsvětlíky bez žaluzií V. Atypické zámečnické stěny a okna v interiéru bez požární odolnosti (ZI) kovové systémové rámové konstrukce subtilní, zasklení bezpečnostní Ozn. Popis Rozměr 1.PP 1.NP 2.NP Celkem ZI/1 dělící prosklená stěna ve tvaru T se dvěmi jednokřídlovými prosklenými dveřmi 2 x 900 x 1970/3300 v systémovém rámu, do kovové konstr. budou kotveny bezpečnostní madla ve dvou úrovních; x nad prosklenou částí stěny budou situovány v celé délce plné zvukově izolační vložky výšky 350 mm oddělují prostory místností mezi SDK podhledem a stropní konstrukcí ZI/2 dělící prosklená stěna s jednokřídlovými dveřmi 1 x 1100 x 1970/3350, stěna ve tvaru "L"(délka cca mm) v systémovém rámu, do kovové konstr. budou kotveny bezpečnostní madla ve dvou úrovních, otevírač dveří bude uvolněn 3450 x na signál EPS, elektromagnetický zámek; nad prosklenou částí stěny budou situovány v celé délce plné zvukově izolační vložky výšky 350 mm oddělují prostory místností mezi SDK podhledem a stropní konstrukcí ZI/3 dělící prosklená stěna s dvoukřídlovými dveřmi 1600 x 1970/3350 mm, v systémovém rámu, 4250 x do kovové konstr. budou kotveny bezpečnostní madla ve dvou úrovních ZI/4 dělící prosklená stěna bez dveří, 2500 x

11 ZI/5 ZI/6 ZI/7 v systémovém rámu, do kovové konstr. budou kotveny bezpečnostní madla ve dvou úrovních; nad prosklenou částí stěny budou situovány v celé délce plné zvukově izolační vložky výšky 350 mm oddělují prostory místností mezi SDK podhledem a stropní konstrukcí dělící prosklená stěna půdorysném tvaru U se dvěmi podávacími okénky posuvnými cca 500 x 300 mm uzamykatelnými a se dvěma posuvnými dveřmi 1100 x 1970/2900 mm, obě dveřní křídla budou ovládány mechanicky i samootevíračem na el. pohon na povel EPS v systémovém rámu, prosklené horní 2/3 stěny, spodní 1/3 pevné systémové provedení koordinace s navazujícím vybavením interieru, přední stěna bude při podlaze opatřena zásuvkovou lištou; do kovové konstr. stěny budou kotveny bezpečnostní madla ve dvou úrovních; nad prosklenou částí stěny budou situovány v celé délce plné vložky výšky 350 mm ( oddělují prostory místností mezi SDK podhledem a stropní konstrukcí ) boční části stěn budou nad úrovní dveří opatřeny systém. provětrávacími Al žaluziemi neuzavíratelnými zárubeň dveří včetně proskleného nadsvětlíku 800 x 1970/3000, dveře pravé, prosklené v kovovém systémovém rámu, bezpečnostní zasklení zárubeň dveří včetně proskleného nadsvětlíku 1500 x 1970/3000, dvoukřídlové dveře asymetrické kyvné, dveře zasklené bezpeč. zasklením ze 2/3 v kovových rámech, dveře opatřené vertikálními nerez madly 9100 x x 1970/ x1970/

12 ZI/8 ZI/9 ZI/10 podávací okénko do přípraven jídel a umýváren nádobí, dodávka okna včetně parapetů oplechovaných nerez plechem, rozměr parapetů 1400 x 350 mm (svislé oplechování parapetu oboustranně 100 mm ) a včetně uzavírací Al rolety na celý rozměr okna stěna 1000 x 2050 s jednokřídlovými prosklenými dveřmi 800 x 1970 bez prahu (návaznost na ZI/8 ), meziskelní mechanicky ovládané žaluzie podávací okénko do m.č dodávka okna včetně parapetů oplechovaných nerez plechem, rozměr parapetů 1400 x 450 mm (svislé oplechování parapetů oboustranně 100 mm ) a včetně uzavírací AL rolety na celý rozměr okna 1400 x x x ZI/11 okno vnitřní neotevíravé 900 x ZI/12 okno vnitřní neotevíravé 1250 x ZI/13 okno vnitřní neotevíravé 1600 x ZI/14 okno vnitřní neotevíravé 1850 x ZI/15 okno vnitřní neotevíravé 900 x ZI/16 ZI/17 ZI/18 ZI/19 ZI/20 nadsvětlík prosklený pevné zasklení nadsvětlík prosklený pevné zasklení zárubeň a dveře systém. řešení,pravé, plná výplň, bez prahu, s provětrávacími mřížkami zárubeň a dveře systém. řešení, levé, plná výplň, bez prahu, s provětrávacími mřížkami zárubeň a dveře systém. řešení, levé, plná výplň, bez prahu, s provětrávacími mřížkami 900 x x / / /

13 ZI/21 zárubeň dveří s proskleným nadsvětlíkem 800 x 1970/3000 bez požární odolnosti, m.č v návaznosti na pult recepce (nutno koordinovat). Ze strany pultu bude zárubeň dveří opatřena výztužným nosným systémovým kovovým sloupkem mezi podlahovou a stropní konstrukcí. jednokřídlové dveře dřevěné 800 x 1970, pravé, prosklené, VI. Prosklené zámečnické konstrukce v interiéru objektu s požární odolností Označení ZP 1 ZP 225 Jedná se o dveřní uzávěry na komunikacích a předěly mezi jednotlivými požárními úseky. Rámy těchto konstrukcí jsou navrženy z ocelových systémových maximálně subtilních profilů, např. Jansen, zasklení je navrženo protipožární a bezpečnostní Pyrobel. Celá konstrukce výplní otvorů : rámy, dveřní a okenní výplně včetně způsobu osazení musí splňovat předepsané parametry požární odolnosti. Do systémových zárubní jsou navržena dveřní křídla z ocelových systémových rámů prosklené bezpečnostním a protipožárním zasklením, případně dřevěná plná, nebo částečně prosklená dveřní křídla, podle situování, podrobnosti viz vlastní výpis prvků. Povrchová úprava kovových prvků metalická barva odstín Tenor 2 Veškeré podrobnosti o požadavcích na výplně otvorů a jejich funkčnost viz TZ PBŘS. Dále tučně vyznačené dveře budou opatřeny elektromechanickými zámky a budou otevírány na el. impulzy; POZOR : nutná koordinace před výrobou s instalací elektroinstalace ( silnoproud ) a zejména s instalací elektroinstalace ( slaboproud ) kontrola vstupů DT a ACS a EPS. Protipožární uzávěry, systémové rámové kovové. konstr. např. Jansen v interieru objektu Zámečnické dveře, okna, stěny s požární odolností (ZP) ZP/1 ZP/2 prosklený nadsvětlík kovový rám nad dveřmi v interieru š. 800/1970 mm nadsvětlík cca 900 x 900 mm pevné zasklení požární odolnost EWC 30/DP3 rám i zasklení 1.PP 6 ks dtto rozměr cca 1350 x 900 mm požární odolnost EWC 30/DP3 navazuje na dveřní zárubeň 1250 x 1970 mm 1.PP 1 kus 13

14 ZP2.A ZP/3 ZP/4 dtto, ale požární odolnost EWC 45/DP2 rozměr 1350 x 900 mm 1.PP 1 ks (m.č ) dtto rozměr cca 1000 x 900 mm požární odolnost EWC 30/DP3 navazuje na dveřní zárubeň 900 x 1970 mm 1.PP 1 kus zárubeň dvoukřídlových dveří společná s nadsvětlíkem ze systém. kovové konstr., v interieru objektu dveřní křídla kov. rámová konstr. prosklená, nadsvětlík prosklený, požární odolnost EIC 30/DP3- Sm x 1970 / 3000 mm, vodorovné nerez madla Koordinátor, samozavírač (min. C cyklů), hlavní křídlo levé, šířka hlavního křídla 1100 mm elektrozámek s momentovým kolíkem, bez prahu, kování klika koule, horizontální nerez madla dveřní křídla budou automaticky otevřeny na povel EPS, dále budou dveře otevírány na pokyn instalovaného čtecího zařízení ACS a dále pokyn personálu přes domácího el. vrátného DT, ze strany interieru budou dveře vybaveny systémem Panik na 1.PP 1 kus 1.NP 1 kus 2.NP 1 kus Celkem 3 kusy ZP/5 dtto hlavní křídlo pravé 1.NP 1 kus 2.NP 1 kus Celkem 2 kusy ZP/6 zárubeň dvoukřídlových dveří společná s proskleným nadsvětlíkem ze systém. kovové konstr., v interieru objektu dveřní křídla dřevěná částečně prosklená viz TP/6, 1250 x 1970 / 3000 hlavní křídlo pravé, šířka hlavního křídla 900 mm, Materiál : výplňové jádro smrkové lamely, povrchová dubová dýha tl. 6 mm, povrch opatřen transparentními lazurovacími laky pro zajištění omyvatelnosti povrchu dveří. Odstín bude určen před dodávkou, na základě vzorků. Dveřní křídla budou hladká, bez prahů, částečné prosklení křídel požárním a bezpečnostním zasklením pomocí zasklívacích lišt z dubových profilů. kování žlutý kov, klika klika, vložkový universální zámek požární odolnost EIC 30/DP3 - Sm + koordinátor, samozavírač (min. C cyklů), bez prahu 14

15 1.NP 5 ks 2.NP 7 ks Celkem 12 kusů ZP/6A dtto ZP/6, ale 1250 x 1970 / 2850, hl. křídlo pravé, dřevěné viz TP 6.A 1.NP 1 ks 2.NP 1 ks Celkem 2 kusy ZP/7 dtto ZP/6, 1250 x 1970/3000, hl. křídlo levé, dřevěné viz TP/7 1.NP 5 ks 2.NP 9 ks Celkem 14 kusů ZP/7A dtto ZP/6, ale 1250 x 1970 / 2850 mm, hl. křídlo levé, dřevěné viz TP 7./A 1.NP 1 ks 2.NP 1 ks Celkem 2 kusy ZP/8 ZP/9 ZP/9A ZP/10 dtto ZP/6, rozměr 1200 x 1970/3000 mm, křídlo hlavní pravé, dřevěné viz TP/8, hlavní křídlo šířky 800 mm ale požární odolnost EIC 30/DP3 koordinátor, samozavírač (min. C cyklů) obě křídla plná, dřevěná, dýhovaná, bez stavěče křídel, bez prahu 1.NP 1 ks dtto ZP/6, rozměr 1250 x 1970/3000 mm, křídlo hlavní pravé, dřevěné viz TP/9, hlavní křídlo šířky 900 mm ale požární odolnost EIC 30/DP3 koordinátor, samozavírač (min. C cyklů) obě křídla plná, dřevěná, dýhovaná, bez stavěče křídel, bez prahu 1.NP 1 ks dtto ZP/9, ale hlavní křídlo levé viz TP/9A 1.NP 2 ks Kovové jednokřídlové dveře pravé, prosklené, s proskleným nadsvětlíkem, 1100 x 1970 / 3250 mm, v interieru objektu čiré bezpečnostní a protipožární zasklení, horizontální nerez madla požární odolnost EWC 15/DP3; Nad prosklenou částí bude situována pevná plná požárně bezpečnostní vložka výšky 350 mm pro rozdělení místností v prostoru mezi SDK podhledem a strop. konstrukcí POZOR : Dveře mezi m.č a m.č.2.12 budou upraveny tak, aby nebylo možno jejich uzamčení! 15

16 Jedná se dveře na únikové cestě samozavírač (min. C cyklů), bez prahu 2.NP 1 ks ZP/11 Prosklená stěna 3500 x 3250 mm v interieru objektu 1.NP 1 kus systémová konstr. kovových rámů, dvoukřídlové dveře kovové prosklené 1800 x 1970 / 3250 mm, nerez horizontální madla, universální vložkový klíč, nadsvětlík prosklený, do kovových částí stěny budou kotveny zábradelní nerez madla požární odolnost EIC 30/DP3, požární odolnost pevných prosklených částí stěny EIC 45/DP3, koordinátor, samozavírač (min. C cyklů), bez prahu, zasklení protipožární a bezpečnostní ; Nad prosklenou částí bude situována pevná plná požárně bezpečnostní vložka výšky 350 mm pro rozdělení místností v prostoru mezi SDK podhledem a strop. konstrukcí ZP/12/P zárubeň jednokřídlových dveří, 1100 x 1970 / 3000 mm s nadsvětlíkem proskleným, v interieru objektu systémový kovový rám, dveřní křídlo dřevěné, plné, pravé, kování klika-klika, žlutý kov, universální vložkový zámek, dveře bez prahu požární odolnost EWC 30/DP3 samozavírač (min. C cyklů) 1.NP 1 ks ZP/12/L dtto ZP/12, ale dveřní křídlo levé viz TP/12L 1.NP 1 ks ZP/13/P dtto ZP/12, křídlo dřevěné pravé viz TP/13P požární odolnost EWC 15/DP3 samozavírač (min. C cyklů) 2.NP 1 ks ZP/13/L dtto ZP/12, křídlo dřevěné levé viz TP/13L 2.NP 1 ks ZP/14 ZP/15 dtto ZP/12, 1100 x 1970 / 3000 mm, křídlo dveří kovové, pravé, prosklené bezpečnostním a protipožárním zasklením čirým, požární odolnost EIC 30/DP3, samozavírač (C cyklů), dveře pravé elektrozámek uvolňován signálem EPS, bez prahu kování klika klika, horizontální nerez madla dveřní křídla budou automaticky otevřeny na povel EPS, ze strany interieru budou dveře vybaveny systémem Panik 1.NP 1 ks zárubeň jednokřídlových dveří s proskleným nadsvětlíkem, 900 x 1970 / 3000 mm, v interieru objektu 16

17 dveřní křídlo levé, plné, bez prahu, dřevěné vit TP 15, požární odolnost EIC 30/DP3, samozavírač (C cyklů), 1.NP 1 ks (m.č. 1.56) ZP/16 zárubeň jednokřídlových dveří s proskleným nadsvětlíkem, 800 x 1970 / 3000 mm, dveřní křídlo levé, kovové prosklené, opatřené Al horizontální žaluzií mechanicky ovládanou, dveře bez prahu požární odolnost EWC 30/DP3 1.NP 1 ks (m.č. 1.11) ZP/16.A dtto x 1970 / 3000 mm, levé, kovové ale požární odolnost EWC 15/DP3, opatřené žaluzií, samozavírač (C cyklů), 2.NP m.č kus ZP/17 Průhledové okénko, pevné neotevíravé zasklení, v kovovém systém. rámu, v interiéru 1400 x 1200 mm, opatřit Al horizontální žaluzií před zasklením, součástí dodávky parapet dřevěný šířky 150 mm, požární odolnost EI 45/DP1 1.NP 2 kusy ZP/17.A dtto ZP/17, ale požární odolnost EI 30/DP1 2.NP 2 kusy ZP/18 ZP/19 ZP/20 kovová zárubeň dveří - systémová konstr., dřevěné dveřní křídlo plné, pravé,hladké, dýhované, 700/1970 mm, bez prahu, požární odolnost EIC 30/DP3 samozavírač (min. C cyklů), 1.NP 1 kus kovová zárubeň jednokřídlových dveří s proskleným nadsvětlíkem, dveřní křídlo dřevěné, plné, hladké, dýhované, levé, kování klika klika žlutý kov, WC západka, vložkový univers. klíč, 1 x horizontální nerez madla pro mob. osoby (m.č. 1.06) 800 x 1970 / 3000 mm, požární odolnost EIC 30/DP3 samozavírač (min. C cyklů), 1.NP 2 kusy kovová zárubeň jednokřídlových dveří s proskleným nadsvětlíkem, dveřní křídlo dřevěné, plné, hladké,dýhované, levé, bez prahu, 700 x 1970 / 3000 mm, kování klika klika, 1 x WC západka (m.č. 1.15), 2 x vložkový universální klíč, žlutý kov požární odolnost EWC 30/DP3 samozavírač (min. C cyklů), 1.NP 2 kusy 17

18 ZP/21 ZP/22 ZP/23 ZP/24 kovová zárubeň jednokřídlových dveří s proskleným nadsvětlíkem, dveřní křídlo dřevěné, plné, levé, hladké, dýhované, kování klika klika, WC západka, žlutý kov, dveře bez prahu, v Al systémové zárubni s proskleným nadsvětlíkem, 700 x 1970 / 3000 mm, požární odolnost EWC 15/DP3 samozavírač (C cyklů) 2.NP 1 kus (m.č. 2.09) Fasádní stěna ze systém. AL slitin, rozměr 2500 x 2100 mm, se dvěma jednokřídlými dveřmi kovovými plnými zateplenými, 2 x 800 x 1970 mm, a se zateplenou plnou vložkou mezi dveřmi, bezpečnostní kování, klika -klika požární odolnost celé stěny EW 15/DP1, bez prahu dveře budou opatřeny samozavírači 3.NP 1 kus prosklený kovový nadsvětlík v interieru nad typovými dveřmi 900 x 1970 mm, rozměr cca 1000 x 600 mm, požární odolnost EWC30 /DP3 1.PP 1 kus prosklený kovový nadsvětlík v interieru nad typovými dveřmi 900 x 1970 mm, rozměr cca 1000 x 900 mm, požární odolnost EWC30 /DP3 1.PP 1 kus ZP/25 prosklený nadsvětlík, rozměr cca 1350 x 900 mm, nad typovými dveřmi 1250 x 1970 mm, požární odolnost EWC 45/DP2 1.PP 1 kus VII. Prosklené přístřešky nad vstupy do objektu Označení P1 1 kus P2 1 kus P3 1 kus P4 1 kus Nad vstup do objektu v úrovni 1.PP nad přístupové schodiště a rampu bude situován lehký ocel. prosklený přístřešek P1-1 kus o velikosti 6,2 x 1,9 m POZOR : Nosné ocel. profily přístřešku žiletky budou procházet konstrukcí fasádní prosklené stěny v místě svislých nosných Al systémových sloupků a budou kotveny k ocel. konstrukci schodiště. Nutná koordinace a detailní dílenská dokumentace návazností obou konstrukcí. Nad vstupními dveřmi do výtahové šachty v úrovni zpevněné plochy odstavného parkoviště osobních vozidel bude situován lehký ocel. prosklený přístřešek P2-1 kus o velikosti 2,5 x 1,8 m POZOR : Nosné ocel. profily přístřešku žiletky budou procházet konstrukcí fasádní prosklené stěny v místě svislých nosných Al systémových sloupků a budou kotveny k ocel. konstrukci schodiště. 18

19 Nutná koordinace a detailní dílenská dokumentace návazností obou konstrukcí. Nad vstupem do objektu v úrovni 2.NP bude situován přístřešek P3 1 kus o velikosti ( 9,1 + 3,8 ) x 1,7 m POZOR : Nosné ocel. profily přístřešku žiletky budou procházet konstrukcí fasádní ho sendvičového obkladu - Cembrit desky na Al systémové konstrukci. Nutná koordinace a detailní dílenská dokumentace návazností obou konstrukcí. Nad vstupy na terasu z interieru objektu v úrovni 2.NP bude situován přístřešek P4 1 kus o velikosti x 1200 mm sestávající se ze 3 samostatných prosklených částí. POZOR : Nosné ocel. profily přístřešku budou uloženy a budou kotveny na ocelovou konstrukci opláštěnou Fundermax deskami na Al systémovém roštu. Nutná koordinace a detailní dílenská dokumentace návazností obou konstrukcí. Jsou navrženy ocel. subtilní přístřešky zasklené vrstveným bezpečnostním zasklením s tvrzenými skly STRATOBEL STRUCTAFLEX ESG+HST 2x10mm o sklonu min. 3.Pro detaily připevnění a pro dimenzování skel je nutno použít systémové certifik. řešení např. ASC SV. Strukturální zasklení čirým silikonem (kompatibilním s PVB folií). Zasklení bude připevněno pomocí systémových křížů. Povrch. úprava ocel. konstrukcí žárově pozinkování a vrchní nátěry Metellic coatings Tenor 2 VIII. Kryty na radiátory Označení K1-1.NP - 3 kusy K1-2.NP - 6 kusů K1 celkem 9 kusů Je uvažováno, že veškeré radiátory UT na komunikacích budou opatřeny bezpečnostními kryty zabraňujícími popálení i příp. poranění klientů, velikost stavebního otvoru 1050 x 1000 mm. Kryty budou provedeny z plechů TAHOKOV lemovaných ocel. výztuhami, tyto kryty budou připevněny k ocel. rámům po celém obvodu niky na radiátory tak, aby byly snadno demontovatelné a zároveň, aby zabraňovaly nežádoucí manipulaci s thermoventily a popálením. Kryty budou opatřeny nátěry v RAL odstínu. Odstín bude vybrán při realizaci stavby. IX. Zábradlí, zábradelní branka, zábradelní madla, manipulační schodiště. Zámečnické výrobky v exterieru budou žárově pozinkovány, veškeré výrobky budou opatřeny nátěry v RAL odstínu. Odstín bude vybrán při realizaci stavby. a) Madla a sedačky v hygienických zařízeních Veškeré sprchy, WC i společné koupelny budou osazeny nerez madly, sprchové kouty budou osazeny sklopnými sedátky. M1 - souprava dvou kusů madel na imobilní WC ( 1 madlo pevné, 1 sklopné ) celkem souprav M1: bezpečnostními 19

20 1.NP 14 souprav 2. NP 19 souprav celkem 33 souprav M2 - madlo na dveře imobilního WC -1 ks (m.č. 1.06) M3 - madlo do sprch. koutu kombinované typové se vzpěrou koutové : 1.NP - 10 ks 2.NP 15 ks celkem 25 ks M4 - kombinované madlo k vaně se vzpěrou typové koutové nebo levé: 1.NP - 2 ks 2.NP 3 ks celkem 5 ks pravé M5 - sklopná sedačka do sprchových koutů při pokojích a do společných koupelen, uchycení na zdi : 1.NP - 13 ks, 2.NP - 19 ks ; celkem 32 ks b) Soupravy 2 ks madel nad parapety oken v exterieru Nad parapety oken budou osazeny v m.č.1.47 a 2.42, zábradelní nerez madla ve třech úrovních, šířka stavebního otvoru 3,8 m M6.A 2 ks souprav Nad parapety oken bude osazeno v m.č.1.23 a 2.18 nerez zábradlí, šířka stavebního otvoru 0,8 m M6.B 2 ks c) Pomocná madla v interieru M 7 celk. délka cca 260 bm ( je počítána celková délka jako součet délek obou madel nad sebou ) Veškeré vnitřní komunikace - chodby, jídelny pacientů, společné koupelny v 1.NP i ve 2.NP a sklad vozíků v 1.PP m.č budou opatřeny bezpečnostními a distančními nerezovými madly M7 ve dvou úrovních 300 mm a 900 mm nad úrovní podlah. Část madel bude rovněž kotvena do nosných sloupků prosklených stěn, nezbytná koordinace s výrobcem. 1.PP - 16 m 1.NP m 2.NP 110 m celkem cca 260 bm M 7A celk. délka cca 80 bm ( je počítána celková délka jako součet délek obou madel nad sebou ) Viz M7, ale madla budou situována na prosklených vnitřních stěnách, budou kotveny do Al systémových sloupků ve dvou úrovních 300 mm a 900 mm nad úrovní podlah. Nezbytná koordinace s výrobcem prosklených stěn. 20

21 M8 celk. délka 165 bm Na pokojích pacientů budou situována dřevěná madla M8 opatřená omyvatelnými nátěry v transparentním provedení, materiál masiv buk prof. cca 30 x 100 mm, na kovových úchytech po cca 800 mm ve výšce 900 mm. 1.NP - 74 m 2.NP 85 m celkem cca 165 bm M 9 celk. délka 52 bm Veškerá vnitřní schodiště v objektu budou na zdech opatřeny v jedné úrovni ve výšce 900 mm v 1.PP, 1.NP i ve 2.NP bezpečnostními nerezovými madly nad podlahou schodiště a schodišť. podest a mezipodest. M 10 celk. délka zábradlí 28 bm Ve schodišťovém proskleném prostoru m.č m.č bude podél mezipodes a podél schodišť. ramen a mezi prosklenou fasádní stěnou situováno nerez zábradlí výšky 900 mm, které bude vytvořeno z tyčových nerez pevků systémového zábradlí. Zábradlí bude sloužit proti pádu osob mezi schodišť. konstrukcí a mezi prosklenou fasádou. d) Zábradlí a madla v exterieru M 11 celková délka zábradlí 112 bm Vegetační pobytová a obslužná část střechy objektu bude opatřena ocel. žárově pozink. zábradlím opatřeným Ral nátěry Výška zábradlí nad střechou 1,2 m, sloupky budou kotveny do střešní atiky, vodotěsné utěsnění kotevních prvků bude docíleno oplechováním atiky a nutným dotěsněním silikon. a PUR tmely. Mezi sloupky budou osazeny zábradelní madla a budou napnuty ocel. žár. pozink. lanka pro zajištění max. transparentnosti konstrukce. M 11A celková délka zábradlí 20 bm Zábradlí mezi vegetační a obslužnou terasou střechy objektu konstrukce viz M 11, sloupky budou kotveny do dřevěných profilů Ta/1 zídky. V zábradlí bude situována přístupová uzamykatelná branka šířky 0,8 m, konstrukce viz zábradlí. M12 celková délka madel 50 bm Manipulační madla situovaná na manipulační části střechy a nad prosklenými zástěnami teras bude sloužit pouze pro horolezecké čištění schodišťové prosklené stěny a prosklených zástěn. Po obvodu atiky a na rám prosklených stěn v jejich nadpraží budou osazena kotevní madla pro zavěšení lan při horolezeckém čištění fasády M 13 celk. délka 60 bm ( je počítána celková délka jako součet délek obou madel nad sebou ) Pobytové terasy v 1.NP i ve 2.NP objektu budou osazena zábradelními madly.tato madla budou žárově pozinkována a opatřena RAL nátěry, madla budou osazena ve výškách 300 mm a 900 mm nad úrovní podlah. M14-2 ks Manipulační žel. beton. schodiště zásobovací rampy v 1.PP m.č bude opatřeno zábradelním madlem se dvěmi sloupky, délka madla 3,0 m M15-1 ks Manipulační lehké ocelové schodiště zásobovací rampy v 1.PP m.č včetně zábradelních madel M16-1 ks 21

22 Manipulační zásobovací rampa v 1.PP m.č bude opatřena řetízkovým zábradlím se čtyřmi sloupky, délka zábradlí 6,0bm M17-1 ks Manipulační zásobovací rampa v 1.PP m.č bude opatřena řetízkovým zábradlím se čtyřmi sloupky, délka zábradlí 7,0bm X. Atypické zámečnické výrobky Jedná se o atypické ocelové žárově pozink. konstr. v exterieru i interieru a některé výrobky z nerez plechu v interieru objektu. V této části zámečnických výrobků jsou uvedeny : podávací poličky při výdejích jídel a příjmu nádobí, dále konstrukce související s instalací protipožárních rolet, protipožární kryt el. instalační šachty, konzoly a závěsy související s chladícím boxem, konzoly ve sprchových koutech, prosklené bezpečnostní polopříčky ve schodišť. prostorech rošty anglických dvorků lemování ostění dveřních a okenních otvorů v kyklopském zdivu Za1 podávací polička opláštěná nerez plechem, nosná ocel. žárově pozink. konstrukce skrytá, kotvená do cihelného zdiva, celková délka poliček 5,2 bm, hrany zaobleny, šířka poličky 0,3 m, m.č Za2 podávací polička m.č dtto Za1, celková délka 4,8 m, šířka poličky 0,3 m Za3 podávací polička m.č celková délka cca 4,2 bm, šířka poličky 0,3 m Za4 kryt vodících lišt protipožárních rolet R1 R6 včetně opláštění žel.beton. sloupu kruhového Ø 350 mm, výška opláštění 3,350 m, nosná ocel. konstrukce žárově pozink. opláštění plechem tl. 2 mm opatřeným vrchními nátěry v RAL odstínech Za4 1 kus 1.NP Za4 1 kus 2.NP Celkem 2 kusy Opláštění bude kotveno k železobetonovým konstrukcím sloupů. Opláštění bude vytvořeno na výšku vcelku, obvod bude rozdělen na dvě části, spoj při vodících lištách. Za5 kryt vodících lišt včetně opláštění ocelového sloupu, Ø 350 mm, součástí tohoto krytu bude i podkladní ocelová bednící konstrukce pod opláštění sloupu, ocel. konstrukce bude žárově pozinkovaná Poznámka : Opláštění bude vytvářet iluzi nosného sloupu Za5 1 kus Za5 1 kus 1.NP 2.NP Celkem 2 kusy Technické provedení viz Za4. 22

23 Za6/P kryt vodící lišty pravý protipožární rolety včetně opláštění přilehlé stěny vodící lišta v pravé části krytu podkladní ocel. nosná ocel. konstrukce žárově pozinkovaná Za6/P 1 kus 1.NP Za6/P 1 kus 2.NP Celkem 2 kusy Za6/L kryt vodící lišty pravý protipožární rolety včetně opláštění přilehlé stěny vodící lišta v pravé části krytu podkladní ocel. nosná ocel. konstrukce žárově pozinkovaná Za6/L 1 kus 1.NP Za6/L 1 kus 2.NP Celkem 2 kusy Za7 Za8 Neobsazeno Konzoly ocel. žár. pozink. pro uložení chladícího agregátu 600x600 mm 2100 mm nad podlahu rampy 1.PP - 2 ks Za9 Závěsné tyče výparníků v 1.PP v. m. č. 0.38, žár. pozink. závitové tyče prof. 10 mm dl. cca 0,5 m 1.PP 4 ks Za10 Za11 Za12 Konzola na závěs ve sprchách, žárově pozink. vrchní RAL nátěr, U profil naležato včetně kotevních plechů uložených pod omítku, vlastní závěs bude zavěšen na nerez tyčích standard. Průměru připevněných na nosném U rámu. rozměr 900 x 1500 mm 1.NP 9 ks 2.NP 14 ks celkem 23 ks Konzola na závěs ve sprchách, žárově pozink. vrchní RAL nátěr, U naležato včetně kotevních plechů uložených pod omítku, vlastní závěs bude zavěšen na nerez tyčích standard. průměru rozměr 1500 x 1200 mm celkem 5 ks Konzola na závěs ve sprchách, žárově pozink. vrchní RAL nátěr, U naležato včetně kotevních plechů uložených pod omítku, vlastní závěs bude zavěšen na nerez tyčích standard. průměru rozměr 900 x 1100 mm celkem 2 ks Za 13 Prosklená ocel. dělící polopříčka, bezpečnostní funkce proti pádu ve schodišť. prostoru ve 2.NP (m.č. 2.01), půdorysně zalomená polopříčka, celk. délka 4,1 m + 1,6 m = cca 5,7 m, výška stěny 2,4 m Prosklení stěny pružné s možností dilatace, upevněno v ocel. sloupcích pomocí přítlačných ocel. plech. pásů, sloupky budou kotveny ke konstrukci podesty. Horní hrana prosklení bude volná bez ocel. rámu. Prosklení : bezpečnostní tvrzené vrstvené sklo 2 x 10 mm. 23

24 Skleněné tabule budou dotmeleny silikonovým flexibilním tmelem a uloženy pomocí PUR provazce s dostatečnou dilatací. Za 14 Za 15 Za 16 Za 17 Za 18 Za 19 Za 20 Za 21 Prosklená ocel. dělící polopříčka, bezpečnostní funkce proti pádu ve schodišť. prostoru ve 2.NP ( m.č. 2.27), půdorysně zalomená polopříčka, celk. délka 4,1 m + 1,6 m = cca 5,7 m, výška stěny 1,2 m Prosklení stěny pružné s možností dilatace, upevněno v ocel. sloupcích pomocí přítlačných ocel. plech. pásů, sloupky budou kotveny do zábradelní zídky výšky 900 mm. Horní hrana prosklení bude volná bez ocel. rámu. Prosklení : bezpečnostní tvrzené vrstvené sklo - 2 x 10 mm. Skleněné tabule budou dotmeleny silikonovým flexibilním tmelem a uloženy pomocí PUR provazce s dostatečnou dilatací. Ocelový rošt anglického dvorku v zapuštěném ocelovém rámu, příležitostně pojížděný, v úrovni zpevněné plochy betonové zámkové dlažby vlastní rošt bude uzamykatelný, rozměr cca 750 x 2900 mm ( složen ze 3 dílů ) Za 15 1 ks. Ocelový rošt anglického dvorku v zapuštěném ocelovém rámu, příležitostně pojížděný, v úrovni zpevněné plochy betonové zámkové dlažby vlastní rošt bude uzamykatelný, rozměr cca 750 x 2800 mm ( složen ze 3 dílů ) Za 16 1 ks. Ocelový rošt anglického dvorku v zapuštěném ocelovém rámu, příležitostně pojížděný, v úrovni zpevněné plochy betonové zámkové dlažby vlastní rošt bude uzamykatelný, rozměr cca 750 x 2100 mm ( složen ze 2 dílů ) Za 17 1 ks. Ocelový rošt anglického dvorku v zapuštěném ocelovém rámu, ne- pojížděný, v úrovni zatravněné plochy plochy, vlastní rošt bude uzamykatelný, rozměr cca 750 x mm ( složen ze 12 dílů ) Za 18 1 ks. Ocel. zárubeň a ocel. dveře dvoukřídlové 1100 x 2100 mm v exterieru - 1.PP (m.č. 0.55, 0.56 ) Žár. pozink. konstr. opatřit Ral nátěry, dveřní křídla vytvořené jako mříže ze svařovaných typ.sítí, celá konstr. vandaluvzdorná, uzamykatelné, opatřené závorami a dveřními stavěči, bez prahu Za 19-2 ks Konstrukce lemování dveřních ostění a nadpraží kyklopském zdivu stavební otvor cca 1200 x 2150 mm, hloubka ostění ( šířka plechu ) cca 300 mm, plech tl. 5 mm opatřen výztuhami a kotevními L profily 50 x 50 x 6 mm, kotvení k žel. beton. stěnové konstrukci, žárově pozink. opatřen vrchními RAL nátěry Za 20 2 ks Konstrukce lemování okenního otvoru ( parapetu, dvou ostění a nadpraží ) v kyklopském zdivu stavební otvor cca 600 x 700 mm, hloubka ostění ( šířka plechu ) cca 300 mm, plech cca tl. 5 mm opatřen výztuhami a kotevními L profily 50 x 50 x 6 mm, 24

25 kotvení k žel. beton. stěnové konstrukci, žárově pozink. opatřen vrchními RAL nátěry Za 21 2 ks Za 22 Za 23 Konstrukce lemování okenního otvoru ( parapetu, dvou ostění a nadpraží ) v kyklopském zdivu stavební otvor cca 1200 x 700 mm, hloubka ostění ( šířka plechu ) cca 300 mm, plech cca tl. 5 mm opatřen výztuhami a kotevními L profily 50 x 50 x 6 mm, POZOR : kotvení k žel. beton. stěnové konstrukci přes tepelnou izolaci ( tl. 120 mm ), celková délka kotvení cca 250 mm, žárově pozink. opatřen vrchními RAL nátěry Za 22 7 ks Konstrukce lemování okenního otvoru ( parapetu, dvou ostění a nadpraží ) v kyklopském zdivu stavební otvor cca 2400 x 700 mm, hloubka ostění ( šířka plechu ) cca 300 mm, plech cca tl. 5 mm opatřen výztuhami a kotevními L profily 50 x 50 x 6 mm, kotvení k žel. beton. stěnové konstrukci, žárově pozink. opatřen vrchními RAL nátěry Za 23 1 ks Za 24 Ocelový pevně zabudovaný žebřík do fasády objektu pro přístup na ozeleněnou část střechy z m.č žebřík dl. 1,2 bm 1 kus Za 25 Oplechování z nerez plechu na horním povrchu vřetenové schodišťové stěny m.č v návaznosti na prosklenou stěnu Za 14. Oplechování bude uloženo na podkladní desky Cetris zakotvené do vřetenové zdi, rozměr oplechování i podkladní konstrukce: 6000 x 450 mm, výška oplechování na stěně cca 60 mm XI. Protisluneční venkovní žaluzie Označení Ž Veškeré okenní otvory i prosklené zástěny na odpočinkových terasách budou z exteriéru objektu opatřeny horizontálními stínícími žaluziemi z Al systémových profilů Z 90. Veškeré žaluzie budou elektricky dálkově ovládány. Žaluzie budou dodávány včetně schránek. Žaluzie i schránky na žaluzie budou z eloxovaného Al plechu. Šířka schránek na žaluzie bude 130 mm. Barevnost - povrch. úprava Al krytů Metellic coatings Tenor 2 Žaluzie u prosklených stěn na celou výšku objektu budou vybaveny větrovým senzorem, aby nedošlo k poškození žaluzií větrem. Protisluneční žaluzie venkovní horizontální (Ž) Velikost je uváděna podle velikosti zastiňovaného otvoru, tedy bez rozměru schránek na žaluzie! Označení Velikost [mm] Počet kusů 1.PP 1.NP 2.NP 3.NP Celkem Ž/ x
