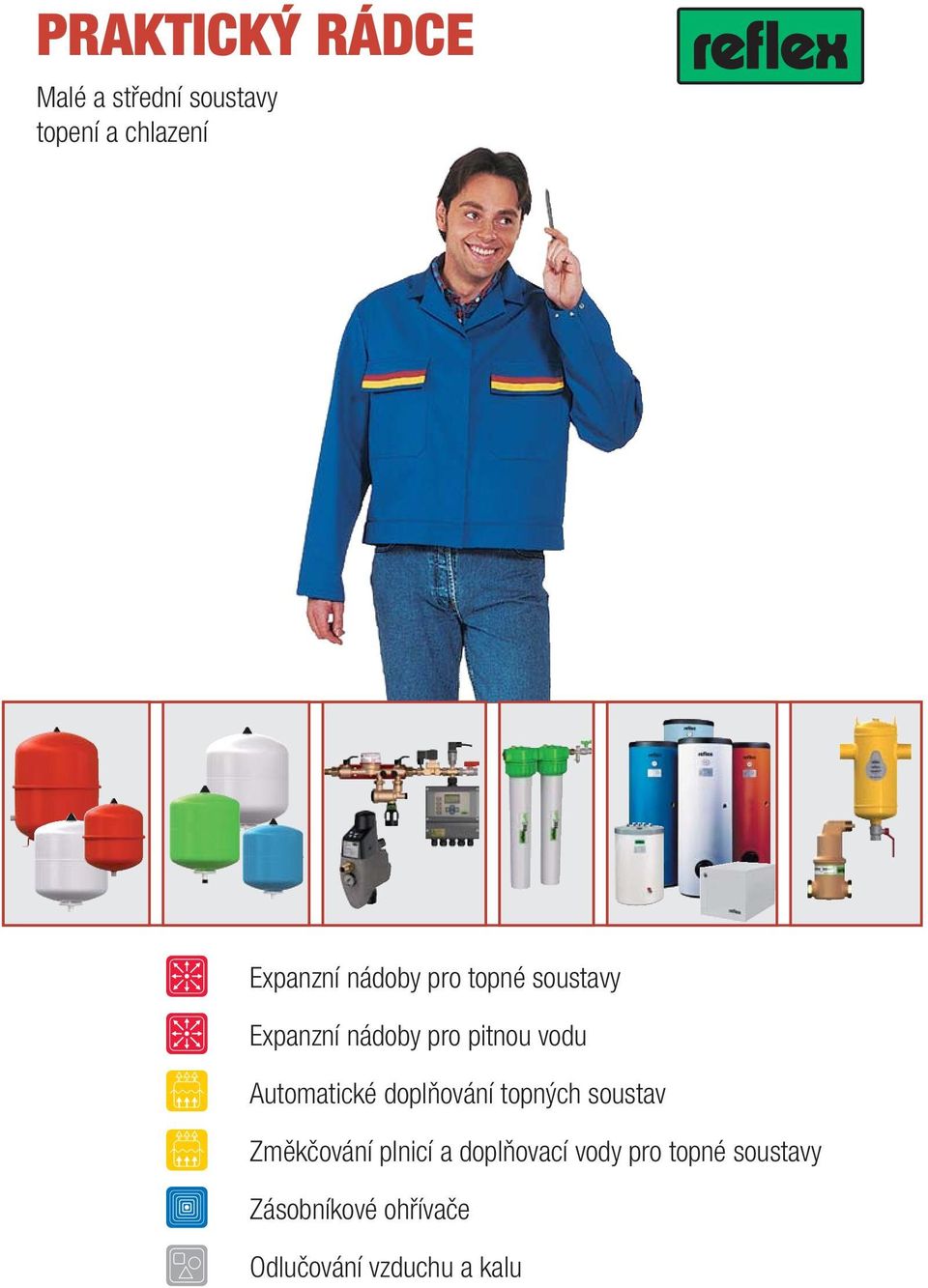

1 Malé a střední soustavy topení a chlazení Expanzní nádoby pro topné soustavy Expanzní nádoby pro pitnou vodu Automatické doplňování topných soustav Změkčování plnicí a doplňovací vody pro topné soustavy Zásobníkové ohřívače Odlučování vzduchu a kalu

2 REFLEX SK Sídlo firmy a sklady Riaditeľstvo, technický a obchodný úsek, sklady, expedícia Rakovo pri Martine, Príbovce, Telefón: , Fax: konateľ firmy Ing. Peter Páltik tel.: fax: mobil: paltik@reflexsk.sk technický úsek Ing. Branislav Jelínek tel.: fax: mobil: jelinek@reflexsk.sk technický úsek Ing. Marián Vaňko tel.: fax: mobil: vanko@reflexsk.sk technický úsek Ing. Jozef Markovič tel.: fax: mobil: markovic@reflexsk.sk REFLEX SK Servisná služba servisný pracovník Ján Suchý tel.: fax: mobil: suchy@reflexsk.sk 2

3 PRAKTICKÝ RÁDCE Expanzní nádoby v topných soustavách ODBORNÉ POJMY EN-T Tlaková expanzní nádoba s membránou pro topné soustavy. Expanzní potrubí Propojovací potrubí mezi expanzní nádobou a zdrojem tepla, příp. topnou soustavou. Jmenovitý objem Vn Celkový objem expanzní nádoby. Užitečný objem Vo Maximální objem expanzní nádoby využitelný pro zvětšený vodní objem (např. objem vaku v nádobě). Expanzní objem Ve Zvětšení objemu vody v soustavě z důvodu ohřátí z nejnižší teploty (např. 10 C) na nejvyšší teplotu (např. 90 C). Vodní předloha Vv Množství vody, natlačené do expanzní nádoby za studeného stavu. Přetlak plynu po Přetlak plynu v expanzní nádobě při dodávce z výrobního závodu. Jeho hodnota se musí před instalací upravit podle konkrétních podmínek soustavy. Počáteční tlak pa Tlak v expanzní nádobě při nejnižší teplotě soustavy. V případě topných soustav se uvažuje plnění vodou 10 C, to je současně plnicí tlak pf. Statický tlak pst Přetlak, daný výškovým rozdílem mezi umístěním expanzní nádoby a nejvyšším místem topné soustavy. Plnicí tlak pf Tlak v expanzní nádobě, na který musí být naplněna soustava na straně vody za studeného stavu. Konečný tlak pe Tlak, který je v expanzní nádobě po natlačení vodní předlohy Vv a zahřátí soustavy na nejvyšší dovolenou výstupní teplotu. Otevírací přetlak pojistného ventilu psv Nastavená hodnota otevírání pojistného ventilu na zdroji tepla nebo soustavě. 3

4 Odborné pojmy na příkladu topné soustavy s expanzní nádobou Odborné pojmy na příkladu topné soustavy s expanzní nádobou t Výstup p sv DBmax p st V e V V t Zpátečka DBmin POUŽITÍ Expanzní nádoba je nutnou součástí topných i chladicích soustav. Tlakové expanzní nádoby s membránou reflex jsou nejjednodušším řešením, jsou funkčně spolehlivé, s nimi je soustava uzavřená, nedochází ke ztrátám vody, pro svoji funkci nepotřebují další energii, jsou levné, jejich montáž a údržba je jednoduchá. 4 KONSTRUKCE Tlakové expanzní nádoby s membránou reflex jsou ocelové tlakové nádoby, které mají vnitřní prostor rozdělený pryžovou membránou na prostor pro jímání vody a prostor, ve kterém je stlačený plyn. U některých typů nádob je membrána ve formě vyměnitelného vaku.

5 p SV otevírací tlak pojistného ventilu Dovolený provozní tlak nesmí být překročen v žádném místě soustavy. PAZ + = DBmax omezovač tlaku Uzavírací diference dle TRD 721 = ASV 0,2 bar DBmax potřebný podle DIN EN v případě výkonu jednotlivých kotlů > 300 kw p e konečný tlak Tlak v soustavě při nejvyšší teplotě p F plnicí tlak Potřebné hodnoty udržování tlaku = hladiny tlaků V e expanzní objem Tlak v soustavě při plnicí teplotě Provozní tlakový rozsah = potřebné hodnoty udržování tlaku mezi p a a p e p a počáteční tlak Tlak v soustavě při nejnižší teplotě p 0 PAZ p st minimální provozní tlak = tlak plynu v exp. nádobě = DBmin omezovač minimálního tlaku statický tlak 0,3 bar 0,2 bar + p D VV vodní předloha Minimální tlak v soustavě pro zamezení vzniku podtlaku odpařování kavitace Tlak vodního sloupce odpovídající statické výšce Vodní předloha VV slouží k pokrytí drobných úniků vody ze soustavy DBmin podle DIN EN pro zajištění p 0 v horkovodních soustavách je doporučeno automatické doplňovací zařízení, optimálně použití omezovače minimálního tlaku. FUNKCE Udržování tlaku mezi minimálním a maximálně možným provozním tlakem: Při ohřátí vody v uzavřené soustavě se zvětší její objem, a protože voda je nestlačitelná, dojde k nárůstu tlaku. Voda je ze soustavy vytlačována do vodního prostoru nádoby. Dusík v plynovém prostoru nádoby se stlačuje. Při chladnutí soustavy tlak klesá, plyn se rozpíná a potřebné množství vody vytlačí zpátky do soustavy. Zásoba vody: do nádoby se za studeného stavu natlačí určité množství vody a slouží při provozu pro kompenzaci případných drobných úniků ze soustavy. 5

6 Návrh expanzní nádoby pro topení Potřebná velikost se určí výpočtem podle příslušné normy ČSN nebo zjednodušeně podle tabulky. p sv Pojistný ventil na zdroji p SV bary 2,5 V n 3,0 p 0 Přetlak plynu v nádobě p 0 bary 0,5 1,0 1,5 litry 0,5 1,0 1,5 1,8 V A Maximální objem v soustavě V A litry p F Minimální plnicí tlak studené p F bary 1,0 1, ,1 1,6 2,2 --- odplyněné soustavy V A litry p F bary 1,0 1, ,1 1,6 2,2 --- V A litry p F bary 1,0 1, ,1 1,6 2,2 --- V A litry p F bary 0,9 1, ,0 1,5 2,1 2,4 V A litry p F bary 0,9 1,4 1,9 0,9 1,4 1,9 2,2 V A litry p F bary 0,8 1,3 1,8 0,8 1,4 1,9 2,2 V A litry p F bary 0,8 1,3 1,8 0,8 1,4 1,9 2,1 V A litry p F bary 0,8 1,3 1,8 0,8 1,3 1,8 2,1 V A litry p F bary 0,8 1,3 1,8 0,8 1,3 1,8 2,1 V A litry p F bary 0,8 1,3 1,8 0,8 1,3 1,8 2,1 V A litry p F bary 0,8 1,3 1,8 0,8 1,3 1,8 2,1 V A litry p F bary 0,8 1,3 1,8 0,8 1,3 1,8 2,1 STANDARDNÍ ZAPOJENÍ Doporučení pro pojistný ventil p SV p 0 + 1,5 bar Nastavení tlaku plynu v nádobě t 100 C: p 0 H [m] ,2 bar Doporučujeme: p 0 1 bar Výpočet plnicího tlaku podle zkušeností Reflex: p F p 0 + 0,3 bar Přibližné určení vodního objemu: Radiátory V A = Q [kw] x 13,5 l/kw Desková tělesa V A = Q [kw] x 8,5 l/kw PŘÍKLAD NÁVRHU 6 p SV = 3,0 baru, H = 12 m, Q = 45 kw, teplota 90/70 C, radiátory V A p 0 = 45 kw x 13,5 l/kw = 607,5 litrů = (12/10 + 0,2 bar) = 1,4 baru Z tabulky: pro p SV = 3,0 baru, p 0 = 1,4 baru, V A = 607,5 litru V n = 100 litrů (pro objem soustavy max. 670 litrů)

7 Údaje pro objednání PRAKTICKÝ RÁDCE Typ Obj. číslo Kulový kohout mk 3 bary / 120 C červená bílá Typ Obj. č. NG mk ¾ NG mk ¾ NG mk ¾ NG mk ¾ NG mk ¾ barů / 120 C NG mk ¾ NG mk NG mk NG mk Nastavení tlaku plynu N mk V n celkový objem nádoby/litry POZOR správný tlak plynu v nádobě se musí nastavit před připojením nádoby na soustavu a vystavení tlaku z vodní strany! DŮLEŽITÉ Nastavený tlak plynu p 0 poznamenat na typový štítek nádoby! 1 Nastavení tlaku plynu 2 Plnění soustavy 3 Zahřátí soustavy Potřebný pracovní p e rozsah expanzní p F p SV nádoby p Ve + VV 0 Dusík p0 tlak plynu Dusík pf plnicí tlak Dusík pe konečný tlak Kotel Plnicí voda Plnicí voda Tlak plynu p 0 je třeba nastavit podle statické výšky soustavy a zaznamenat tuto hodnotu na typový štítek. Tlak plynu p 0 statický tlak + 0,2 bar + odpařovací tlak (při t > 100 C) p0 1 bar (doporučení) Vodní předloha V V je objem vody, který se natlačí do nádoby po naplnění soustavy za studeného stavu. Dojde tak ke zvýšení tlaku plynu na hodnotu plnicího tlaku p F. Plnicí tlak p F se kontroluje za studena tlakoměrem na vodní straně po odvzdušnění a odplynění soustavy. Plnicí tlak p F p 0 + 0,3 bar Při zahřátí soustavy na maximální teplotu dojde k termickému odplynění. V této fázi je nutné zastavit oběhová čerpadla a soustavu odvzdušnit. Potom je třeba do soustavy doplnit vodu na hodnotu konečného tlaku p e. Konečný tlak p e p SV 0,5 bar, p e 0,9 x p SV, pro p SV 5 bar pro p SV > 5 bar 7

8 Instalace Doporučujeme dodržovat tyto zásady: Expanzní nádoba na vratném potrubí, oběhové čerpadlo na výstupním potrubí. Použít kulový kohout se zajištěním v otevřené poloze na oddělení expanzní nádoby od soustavy. Velmi se tím zjednoduší kontrola a případná úprava tlaku plynu, která se má provést minimálně jednou za rok. Membránu (vak) expanzní nádoby nevystavovat teplotám nad 70 C. Expanzní nádoba na sací straně čerpadla, eliminuje se tak nebezpečí překročení maximálního provozního tlaku. V solárním okruhu použít výhradně expanzní nádobu reflex S, s maximálním provozním tlakem 10 barů a membránou odolávající koncentracím nemrznoucích látek do 50 %. Q/kW V A /Iitry p sv p st p o p F 8

9 Údržba Doporučujeme pravidelnou roční prohlídku a seřízení. Vizuální kontrola vnější nepoškozenosti (např. korozí): Pokud jsou na nádobě známky deformace nebo nadměrné koroze, nádobu vyměňte. Kontrola membrány: krátce odpustit dusík z prostoru plynu. Pokud vytryskne voda, vyměňte nádobu (nádoby se zalisovanou membránou) nebo objednejte servis na výměnu membrány (u nádob s vyměnitelným vakem) Kontrola kvality vody Dodržujte požadavky výrobce kotlů a ostatních částí na topnou (chladicí soustavu). Jestliže zjistíte korozi, případně zanesené teplosměnné plochy vápennými usazeninami, zjistěte příčiny a odstraňte je. Kontrola tlaku plynu Udržujte konstantní teplotu soustavy, uzavřete kulový kohout se zajištěním u expanzní nádoby a vypusťte vodu z nádoby vypouštěním, které je součástí této armatury. Nastavte správný tlak plynu podle instrukcí v kapitole Nastavení tlaku plynu. Zkontrolujte, zda nedochází k úniku plynu ventilkem nebo kolem tělesa ventilku. Při opravách na straně plynu musí být nádoba oddělena uzavírací armaturou od tlaku soustavy a vypuštěna. Upravte tlak vody na plnicí tlak p F. Nastavte konečný pracovní tlak p e. Expanzní nádoba je nyní opět připravena k použití. Pozor! Pokud je potřeba vypustit plyn z nádoby, je nutné nejdříve vypustit vodu. Nikdy nepostupujte obráceně! Před opětovným plněním vodou je potřeba tlak plynu zkontrolovat a upravit. 9

10 PRAKTICKÝ RÁDCE Expanzní nádoby v soustavách ohřevu vody ODBORNÉ POJMY 10 EN-V Tlaková expanzní nádoba s membránou pro pitnou vodu. Expanzní potrubí Propojovací potrubí mezi expanzní nádobou a zdrojem pitné vody. Jmenovitý objem Vn Celkový objem expanzní nádoby. Užitečný objem V0 Maximální objem expanzní nádoby využitelný pro zvětšený vodní objem (např. objem vaku v nádobě). Expanzní objem Ve Zvětšení objemu vody v soustavě z důvodu ohřátí z nejnižší teploty (např. 10 C) na nejvyšší teplotu (např. 55 C). Vodní předloha Vv Množství vody, natlačené do expanzní nádoby vlivem rozdílu tlaků mezi rozvodnou sítí pa a přetlakem plynu po (cca 0,2 bar). Přetlak plynu po Přetlak plynu v expanzní nádobě při dodávce z výrobního závodu. Jeho hodnota se musí před instalací upravit minimálně o 0,2 bar pod nastavenou hodnotu redukč. ventilu. Tlak zdroje pa Hodnota nastavená na redukčním ventilu zásobovací sítě. Konečný tlak pe Tlak v expanzní nádobě po dosažení maximální teploty ohřívané pitné vody. Otevírací přetlak pojistného ventilu psv Nastavená hodnota otevírání pojistného ventilu na akumulační nádobě.

11 POUŽITÍ Membránové tlakové expanzní nádoby refix jsou určeny pro použití v soustavách pitné a užitkové vody. Rozsah jejich použití sahá od řešení expanze při ohřevu vody v zásobníkových ohřívačích přes akumulaci a redukci počtu sepnutí v tlakových stanicích až po ochranu vodovodních sítí před rázy. Jsou funkčně spolehlivé, nepotřebují další provozní energii, jejich montáž a údržba je jednoduchá. KONSTRUKCE Expanzní nádoby refix jsou ocelové tlakové nádoby, plynový a vodní prostor jsou od sebe navzájem odděleny membránou, většinou ve formě vyměnitelného vaku. Všechny části nádoby přicházející do styku s vodou, jsou chráněny proti korozi. Membrány nádob, určených pro pitnou vodu (nádoby jsou zelené) mají hygienický atest. Expanzní nádoba použitá na soustavě pitné vody musí být průtočná, vybavená armaturou fl owjet nebo dvojitým připojením, stálý průtok vody expanzní nádobou zamezí tvorbě bakterií. Flowjet úsporná armatura se 4 funkcemi: zajištění průtočnosti nádoby uzavírání vypouštění bypass při uzavření refixu DD T-kus Rp ¾ (součástí dodávky nádoby refix DD) FUNKCE Udržování tlaku v soustavě ohřevu vody Při ohřátí vody v uzavřené soustavě se zásobníkovým ohřívačem se zvětší její objem, a protože voda je nestlačitelná, dojde k nárůstu tlaku. Voda je ze soustavy vytlačována do vodního prostoru nádoby. Dusík v plynovém prostoru nádoby se stlačuje. Zamezí se odkapávání pojišťovacího ventilu a nadměrnému namáhání nádoby zásobníku, které vede ke vzniku mikrotrhlinek ve smaltu a tím ke zkrácení životnosti zařízení. Snížení tlakových rázů a počtu startů čerpadel V rozvodech vody pružný polštář plynu podstatně sníží tlakové rázy při startu a vypnutí čerpadel, akumulovaný objem vody v nádobě omezí počet startů tlakové stanice. 11

12 Návrh expanzní nádoby podle velikosti zásobníkového ohřívače p sv [bar] V sp [litry] Celkový objem refix / litry C Teplota vstupní studené vody 60 C Teplota v zásobníku Přetlak plynu v nádobě p 0 = 4,0 baru = standard Tlak za redukčním ventilem p a 4,2 baru V VS pa psv Vn VSp p0 Údaje pro objednání V n Objednací číslo Průtočná armatura litry zelená bílá Typ Obj. číslo DD flowjet ¾ DD flowjet ¾ DD flowjet ¾ DD flowjet ¾ DD flowjet ¾ PŘÍKLAD NÁVRHU Zásobník 200 litrů, p SV = 8 barů, p o = 4 bary (pro tlak za redukčním ventilem max. 4,2 baru) 12 V N = 12 litrů refix DD 12 + flowjet

13 Nastavení tlaku plynu POZOR správný tlak plynu v nádobě se musí nastavit před připojením nádoby na soustavu a vystavení tlaku z vodní strany! DŮLEŽITÉ Nastavený tlak plynu p 0 poznamenat na typový štítek nádoby! p0 pa pe Pitná voda pa Přelak plynu p0 Počáteční tlak pa Konečný tlak pe PŘIPOJOVACÍ SESTAVA NASTAVENÍ Z VÝROBY UVEDENÍ DO PROVOZU NAHŘÁTÍ ZÁSOBNÍKOVÝ OHŘÍVAČ Pro zajištění konstantního tlaku na vstupu je třeba instalovat redukční ventil. p a = tlak nastavený na redukčním ventilu p 0 = p a 0,2 až 1 bar * Tlak plynu p0 upravte při uvedení do provozu o 0,2...1 bar pod nastavený přetlak pa redukčního ventilu. Již ve studeném stavu protéká voda nádobou. Zásoba vody v nádobě zabezpečuje menší provozní změny. Nádoba refix musí pojmout expanzní objem Ve. Dusík v nádobě je stlačen na konečný tlak systému pe. Přednostně by měly být instalovány ohřívače s provozním přetlakem do 10 barů. Díky možnosti osadit zařízení pojistným ventilem s vyšším otevíracím přetlakem vychází menší expanzní nádoba. * 1 bar při velké vzdálenosti mezi redukčním ventilem a refixem. 13

14 Instalace Udržování tlaku v soustavě ohřevu vody Expanzní nádoba refix se připojí na přívodním potrubí studené vody, nezapomenout na průtočnou armaturu flowjet, která slouží zároveň jako servisní armatura pro kontrolu a úpravu tlaku plynu v nádobě. Snížení tlakových rázů a počtu startů čerpadel Na sací straně tlakové stanice zamezí tlakovým rázům a prudkým poklesům tlaku v přívodním potrubí, na výtlačné straně tlakové stanice sníží počet startů a utlumí tlakové rázy. Údržba Doporučujeme pravidelnou roční prohlídku s kontrolou a nastavením správného tlaku plynu. Vizuální kontrola vnější nepoškozenosti (např. korozí): Pokud jsou na nádobě známky deformace nebo nadměrné koroze, nádobu vyměňte. Kontrola membrány: krátce odpustit dusík z prostoru plynu. Pokud vytryskne voda, vyměňte nádobu (nádoby se zalisovanou membránou) nebo objednejte servis na výměnu membrány (u nádob s vyměnitelným vakem) Kontrola tlaku plynu p 0 Uzavřít servisní armaturu na vstupu vody do nádoby a vypustit vodu z nádoby. Změřit tlak, a pokud je to nutné, upravit na potřebnou hodnotu. Zkontrolovat, zda nedochází k úniku plynu ventilkem nebo kolem tělesa ventilku. Uzavřít vypouštění z nádoby, opatrně a zvolna otevřít servisní armaturu. Jestliže je správně nastaven tlak plynu p0 v nádobě, je minimální tlak vody p a vyšší a voda zaplní část nádoby. Pozor! Pokud je potřeba vypustit plyn z nádoby, je nutné nejdříve vypustit vodu. Nikdy nepostupujte obráceně! Před opětovným plněním vodou je potřeba tlak plynu zkontrolovat a upravit. 14

15 V dalších částech si představíme základní zařízení pro automatické doplňování menších a středních topných a chladicích soustav a změkčování plnicí a doplňovací vody. V případě zájmu si vyžádejte podklady od zařízení pro udržování tlaku, odplyňování a automatické doplňování pro soustavy velké. 15

16 Automatické doplňování topných a chladicích soustav ODBORNÉ POJMY Doplňovací tlak p Otevírací přetlak pojistného ventilu p SV Maximální tlak pmax Konečný tlak pe Počáteční tlak pa Minimální provozní tlak p0 Statický tlak pst Minimální tlak na zdroji doplňovací vody. Nastavená hodnota otevírání pojistného ventilu v soustavě (na zdroji tepla). Maximální provozní tlak, který nesmí být překročen v žádném místě soustavy. Maximální tlak v soustavě, při kterém automatika signalizuje problém, ale nevede ještě k otevření pojistného ventilu. Tlak v soustavě při maximální teplotě, horní hranice pásma, ve kterém je tlak v soustavě udržován. Dolní hranice udržování tlaku, tlak v soustavě při nejnižší teplotě (v případě expanzní nádoby v topné soustavě se rovná plnicímu tlaku p F ). Tlak plynu v expanzní nádobě, minimální tlak v soustavě pro zamezení vzniku podtlaku, kavitace a odpařování. Při poklesu tlaku pod tuto hodnotu, signalizuje automatika problém. Přetlak, daný výškovým rozdílem mezi umístěním expanzní nádoby a nejvyšším místem topné soustavy. POUŽITÍ Doplňovací zařízení control fi rmy Refl ex zajistí optimální funkci tlakové expanzní nádoby. Každý topenář ví, že i v uzavřených topných nebo chladících soustavách bez zřetelných netěsností dochází k únikům vody. Příčinou je zejména difuse vodních par a malé netěsnosti v těsněních rozebíratelných spojů. Pokud úniky nejsou včas a v potřebném objemu nahrazovány, není zaručena správná funkce expanzního systému. Důsledkem je pronikání vzduchu do soustavy a následné problémy se zavzdušňováním. Doplňovací zařízení Refl ex zajistí vždy dostatečnou zásobu vody v expanzní nádobě a tím i optimální tlak v soustavě. 16 KONSTRUKCE Provedení pro doplňování z rozvodu vody s dostatečným tlakem: Fillcontrol, automatické doplňování pro rodinné domy složené z uzavírací armatury, tlakového čidla, kulového kohoutu s motorovým pohonem, systémového oddělovače BA, fi ltru, redukčního ventilu, manometru a automatiky pro řízení doplňování. Magcontrol, automatické doplňování pro střední a větší soustavy složené z elektromagnetického ventilu, tlakového čidla, kulového kohoutu a řídící skříňky s ovládací částí a displejem se zobrazováním tlaku. Provedení s čerpadlem pro doplňování z rozvodu vody s nedostatečným tlakem: Control P je doplňovací zařízení s čerpadlem, vestavěnou otevřenou sběrnou (oddělovací) nádobou jako systémovým oddělovačem a rozvaděčem s ovládací elektronikou.

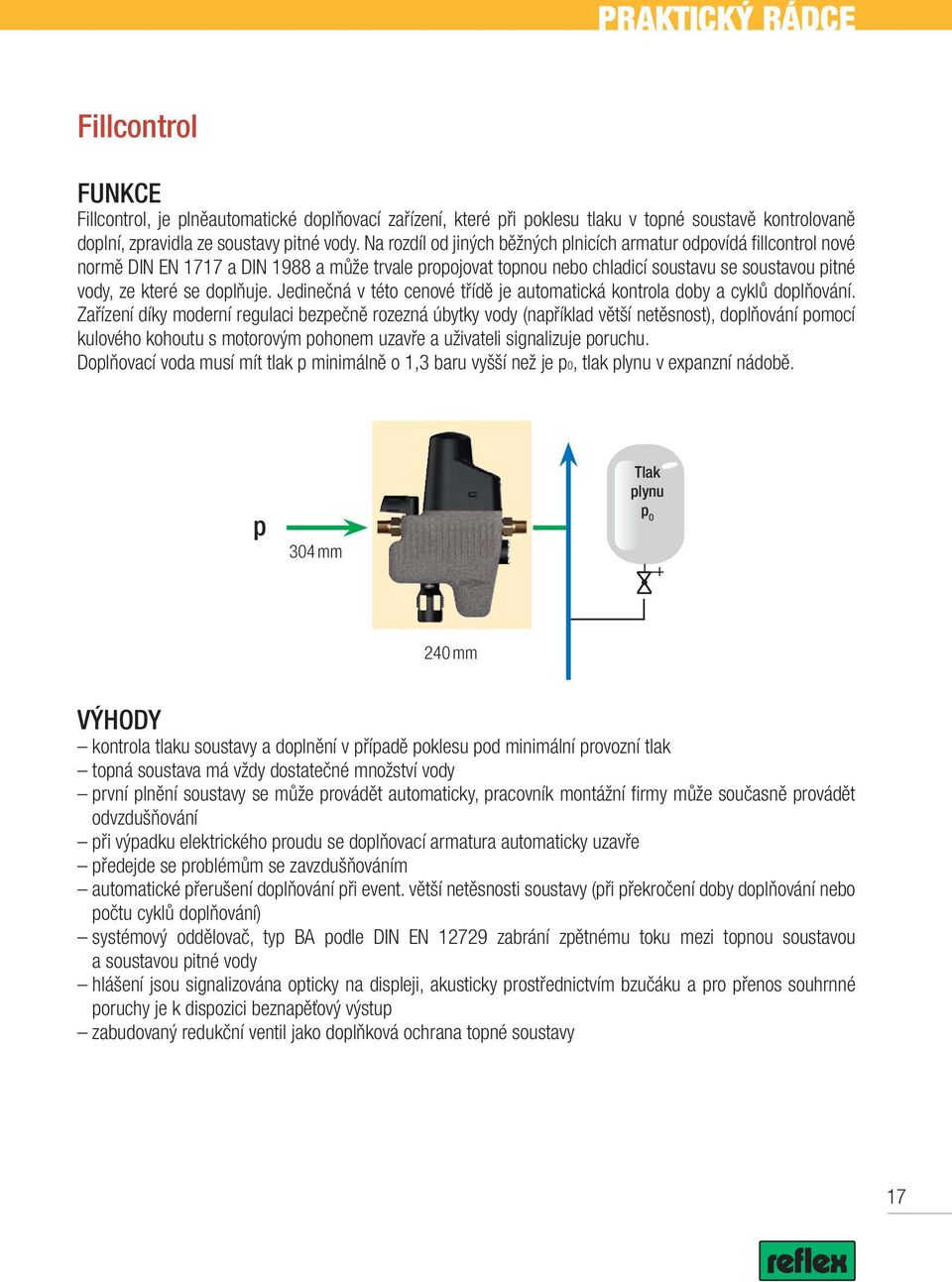

17 Fillcontrol FUNKCE Fillcontrol, je plněautomatické doplňovací zařízení, které při poklesu tlaku v topné soustavě kontrolovaně doplní, zpravidla ze soustavy pitné vody. Na rozdíl od jiných běžných plnicích armatur odpovídá fi llcontrol nové normě DIN EN 1717 a DIN 1988 a může trvale propojovat topnou nebo chladicí soustavu se soustavou pitné vody, ze které se doplňuje. Jedinečná v této cenové třídě je automatická kontrola doby a cyklů doplňování. Zařízení díky moderní regulaci bezpečně rozezná úbytky vody (například větší netěsnost), doplňování pomocí kulového kohoutu s motorovým pohonem uzavře a uživateli signalizuje poruchu. Doplňovací voda musí mít tlak p minimálně o 1,3 baru vyšší než je p0, tlak plynu v expanzní nádobě. p 304 mm Tlak plynu p O 240 mm VÝHODY kontrola tlaku soustavy a doplnění v případě poklesu pod minimální provozní tlak topná soustava má vždy dostatečné množství vody první plnění soustavy se může provádět automaticky, pracovník montážní fi rmy může současně provádět odvzdušňování při výpadku elektrického proudu se doplňovací armatura automaticky uzavře předejde se problémům se zavzdušňováním automatické přerušení doplňování při event. větší netěsnosti soustavy (při překročení doby doplňování nebo počtu cyklů doplňování) systémový oddělovač, typ BA podle DIN EN zabrání zpětnému toku mezi topnou soustavou a soustavou pitné vody hlášení jsou signalizována opticky na displeji, akusticky prostřednictvím bzučáku a pro přenos souhrnné poruchy je k dispozici beznapěťový výstup zabudovaný redukční ventil jako doplňková ochrana topné soustavy 17

18 INSTALACE fillcontrol v soustavě s expanzní nádobou reflex Poznámky pro praxi Napojení do soustavy musí být v bezprostřední blízkosti expanzního potrubí tlakové nádoby, aby údaje o tlaku sbírané PIS byly garantovány Napojení do soustavy v blízkosti expanzní nádoby * fillcontrol Dodávka stavby Pitná voda * Fillcontrol má systémový oddělovač se zkouškami DVGW pro přímé napojení na rozvody pitné vody DN 15 do 2 m délky připojovacího potrubí DN 20 do 10 m délky připojovacího potrubí DN 25 > 10 m délky připojovacího potrubí Údaje pro objednání reflex fillcontrol fillcontrol s integrovaným systémovým oddělovačem typ BA Obj. č. Počet Poznámky pro objednání Tlak nastavený v expanzní nádobě Konečný tlak soustavy udržovaný EN Otevírací přetlak poj. ventilu na zdroji tepla... bar... bar... bar 18

19 Magcontrol FUNKCE Magcontrol slouží pro kontrolu soustavy s tlakovou expanzní nádobou a k automatickému doplňování při poklesu tlaku v soustavě pod hodnotu počátečního tlaku pa. Má automatickou kontrolu doby a cyklů doplňování. Zařízení díky moderní regulaci bezpečně rozezná úbytky vody (například větší netěsnost), doplňování pomocí elektromagnetického ventilu uzavře a hlásí poruchu. Doplňovací voda musí mít tlak p minimálně o 1,3 baru vyšší než je p0, tlak plynu v expanzní nádobě. p Tlak plynu p mm 205 mm VÝHODY trvalé zobrazování tlaku v soustavě na displeji signalizace překročení nastaveného max. tlaku. a pokles pod min. tlak kontrola počátečního tlaku udržovaného expanzní nádobou a doplnění v případě poklesu pod tuto hodnotu kontrolované plnění a doplňování: Při překročení nastaveného času pro plnění nebo doplňování nebo nastaveného počtu cyklů doplňování za hodinu, je doplňování přerušeno a zařízení hlásí poruchu možnost vyhodnocení signálu kontaktního vodoměru (viz fi llset): kontrola doplňovaného množství v každém doplňovacím cyklu, nebo množství plnicí vody, při překročení zadané hodnoty zařízení hlásí odpovídající poruchu vstup 230 V pro vyhodnocení signálu doplňování, například od externího expanzního automatu 19

20 INSTALACE magcontrol s oddělovacím členem fillset v soustavě s expanzní nádobou Poznámky pro praxi Napojení do soustavy musí být v bezprostřední blízkosti expanzního potrubí tlakové nádoby, aby údaje o tlaku sbírané PIS byly garantovány Napojení do soustavy v blízkosti expanzní nádoby * PIS magcontrol Dodávka stavby fillset reflex Pitná voda Fillset se systémovým oddělovačem se zkouškami DVGW pro přímé napojení na rozvody pitné vody se zařazuje před magcontrol * DN 15 do 2 m délky připojovacího potrubí DN 20 do 10 m délky připojovacího potrubí DN 25 > 10 m délky připojovacího potrubí Montáž přizpůsobit místním podmínkám. Údaje pro objednání magcontrol magcontrol Obj. č. Počet Poznámky pro objednání Tlak nastavený v expanzní nádobě Konečný tlak soustavy udržovaný EN Otevírací přetlak poj. ventilu na zdroji tepla... bar... bar... bar 20

21 Doporučené příslušenství pro Magcontrol Fillset 230 mm 293 mm Příklad: fillset před doplňovacím zařízením magcontrol Příslušenství pro přímé propojení topné soustavy s rozvodem pitné vody. Jeho součástí je systémový oddělovač přezkoušený a schválený DVGW, vodoměr, filtr, uzávěr a konzola pro uchycení na zeď. Fillset je dodáván ve variantách se standardním vodoměrem nebo s kontaktním vodoměrem. 21

22 Nastavení tlaku pro Fillcontrol a Magcontrol 1,3 bar p [bar] = min. tlak na zdroji doplňovací vody = p0 + 1,3 bar psv [bar] = otevírací přetlak pojišťovacího ventilu psv = nastavená hodnota v řízení 0,3 pmax [bar] bar 0,5 bar Nastavení řízení pe [bar] = konečný tlak soustavy * Ve výrobě se standardně nastaví hodnota p0 = 1,5 baru pa [bar] = počáteční tlak udržování tlaku, příp. plnicí tlak a psv = 3,0 baru. Při uvádění u expanzní nádoby do provozu se musí nastavené hodnoty přizpůsobit místním podmínkám. p0 [bar] = pstatický + podpařovací + 0,2 bar (doporučení) p0 = nastavená hodnota v řízení pst [bar] = statický tlak (= statická výška [m ]/10) * Poruchové hlášení při odchylce od nastaveného rozmezí tlaků * = nastavovaný tlak plynu v expanzní nádobě Uvedení do provozu a údržba Provádějte podle příslušného Návodu pro montáž, provoz a údržbu, případně svěřte smluvnímu servisu Refl ex. 22

23 Změkčování plnicí a doplňovací vody pro topné soustavy ÚVOD Změkčovat topnou vodu? Nutnější než se zdá! Stále kompaktnější kotle s malými teplosměnnými plochami a vysokými teplotami vyžadují věnovat stále více pozornosti kvalitě plnicí a doplňovací vody. Předávací plochy v moderních tepelných kotlích jsou dimenzovány na velké tepelné jednotkové průtoky a musí vždy fungovat optimálně. Jestliže dojde např. kvůli vápenným usazeninám k poruchám při předávání tepla, dojde ke zvýšenému tepelnému a mechanickému namáhání tělesa kotle. Funkce a životnost kotle je tím výrazně omezena, protože důsledek je vznik trhlin na stěnách kotle, zarůstající topné potrubí a omezování funkčnosti termostatických a dalších regulačních armatur, způsobené následným odlupováním vápenných usazenin z teplosměnných ploch kotle. Výsledkem jsou tedy způsobené masivní škody a je tedy velmi důležité jim předcházet. POUŽITÍ Fillsoft je armatura fi rmy Refl ex určená pro změkčování plnicí a doplňovací vody topné soustavy. Zakládá se na lety prověřeném principu výměny iontů mezi pryskyřicí, která je obohacená sodíkem a vodou, ze které jsou odebírány ionty v mnohých vodách způsobující tvrdost, ionty vápníku a hořčíku. V kombinaci s praktickým pouzdrem máme k dispozici fl exibilní systém, s jednoduchou instalací a údržbou. Fillsoft lze použít i samostatně, ale hodí se ideálně k dalším zařízením control fi rmy Refl ex a kompletuje řadu výrobků, používaných pro doplňování a plnění topných a chladicích soustav. KONSTRUKCE V pouzdře z plastické hmoty je patrona s pryskyřicí ve formě drobných kuliček. Jednoduchá armatura připomínající fi ltr je doplněna uzavíracím kulovým kohoutem s kontrolním ventilem a omezovačem průtoku. Změkčovací armatura fillsoft I je vhodná svojí kapacitou pro plnění a doplňování změkčené vody do malých soustav. Změkčovací armatura fillsoft II je vhodná svojí dvojnásobnou kapacitou pro soustavy střední. Ale můžeme ji použít i v malé soustavě v případě, že v daném regionu je příliš vysoká tvrdost vody. FUNKCE fillsoft I fillsoft II Plnicí a doplňovací voda je vedena přes patronu naplněnou umělou pryskyřicí-sodíkovým měničem iontů. Vápník, který voda obsahuje ve formě známého kotelního kamene a hořčík se vyměňují se sodíkem, kterým je obohacena pryskyřice. Sodík zaujímá místo hořčíku a vápníku ve vodě a naopak. Vzniká tzv. bezvápenná měkká voda. Proces nemá žádný negativní vliv na kvalitu vody. Tato metoda je známá a osvědčila se. VÝHODY jednoduchá a kompaktní montáž splňuje požadavky předpisu VDI 2035 Bl. 1 Zamezení škodám působeným usazováním vodního kamene v topných soustavách a soustavách ohřevu vody jednoduchá výměna patron šetří kotel a snižuje náklady na vytápění kyselost/zásaditost akumulovaného objemu v soustavě zůstává zachována (hodnota ph, elektrická vodivost) pryskyřice je nejedovatá, po vyčerpání se může likvidovat s domovním odpadem 23

24 NÁVRH Tvrdost V závislosti na původu použité plnicí a doplňovací vody existuje v přírodě rozdílný obsah alkalické usazeniny tvořícího vápníku a hořčíku, nazývaný tvrdost vody. Hovoří se o celkové tvrdosti. Obvykle se udává a měří v dh (stupeň německé tvrdosti), nebo správněji v mol/m³. Hodnotu celkové tvrdosti vody v daném regionu zjistíte u místního distributora vody, nebo se nechá jednoduše stanovit sadou pro určení celkové tvrdosti, kterou fi rma Refl ex dodává (obj. číslo ). TVRDOST VODY Měkká voda Středně tvrdá voda Tvrdá voda méně než 10 dh 10 až 20 dh více než 20 dh Přehled požadavků na celkovou tvrdost stanovený VDI 2035 T1 podle výkonu soustavy Skupina Celková tvrdost [ dh] v závislosti na specifickém objemu soustavy v A (objem soustavy/nejmenší tepelný výkon jednotlivého zdroje) Celkový tepelný výkon < 20 l/kw 20 l/kw a < 50 l/kw 50 l/kw 1 < 50 kw 16,8 dh při cirkulaci s elektroohřevem* 11,2 dh < 0,11 dh kw 11,2 dh 8,4 dh < 0,11 dh kw 8,4 dh 0,11 dh < 0,11 dh 4 > 600 kw < 0,11 dh < 0,11 dh < 0,11 dh Tabulka 1: Mezní hodnoty celkové tvrdosti (jestliže jsou hodnoty překročeny, je třeba změkčovat). * odpovídá V K < 0,3 l/kw 24

25 Dosažitelné množství plnicí, popř. doplňovací vody [litry] Celková tvrdost Požadovaná tvrdost vody podle VDI 2035 T1 (stanovení podle tabulky 1) vody v regionu [ dh] 16,8 dh 11,2 dh 8,4 dh 8 dh* 0,11 dh (Měkká voda) Typ fillsoft I fillsoft II fillsoft I fillsoft II fillsoft I fillsoft II fillsoft I fillsoft II fillsoft I fillsoft II Při částečném změkčení pomocí směšování, např. se softmixem Při úplném změkčení Tabulka 2: Dosažitelné množství plnicí a doplňovací vody pomocí fillsoft I a II Kapacita změkčení vody = K W = 6000 l dh příp l dh * Časté požadavky výrobců při použití materiálů Al-Si v kotlích Není třeba změkčovat 25

26 Možné příslušenství FS softmix Volně instalovatelné směšovací zařízení pro zajištění požadované tvrdosti vody na výstupu Vhodné pro dodatečnou montáž na fillsoft I nebo II FE externí tlakové čidlo Externí tlakové čidlo pro kombinaci fillsoftu s doplňovacím zařízením fillcontrol Včetně T-kusu, tlakového čidla, 1 m dlouhého připojovacího kabelu a zpětného ventilu GH sada na měření celkové tvrdosti Měřící sada pro stanovení celkové tvrdosti vody v daném regionu. Pro cca 20 měření fillmeter Digitální vodoměr pro kombinaci s fillsoftem Kontrola kapacity změkčování Akustická a optická signalizace, a také sepnutí beznapěťového výstupu (24 V) Kontrola doby provozu patrony Zobrazování na displeji: kapacita změkčování, průtok a kumulované množství vody fillset compact Příslušenství pro přímé propojení topné soustavy s rozvodem pitné vody. Jeho součástí je systémový oddělovač přezkoušený a schválený DVGW, filtr a uzávěr. Používá se při kombinaci změkčování s elektronickým vodoměrem. 214 mm 175 mm 26 Příklad: fillset compact před změkčovacím filtrem fillsoft

27 INSTALACE Varianty kombinací V závislosti na provedené volbě ( str. 9) může být fillsoft I a II doplněn vhodným příslušenstvím. Ve spojení s požadovanou kvalitou funkce zařízení umožňuje v soustavě s tlakovými expanzními nádobami nebo s expanzními automaty následující varianty kombinací: Alternativa Příslušenství Tlakové expanzní nádoby s membránou fillset compact 1) fillsoft I 4) fillmeter 5) reflex fillcontrol 2) FE externí tlakové čidlo 6) softmix fillset 3) fillsoft II 4) rmagcontrol 7) Expanzní automaty Reflex reflexomat 8) Údaje pro objednání Obj. č. Počet Poznámky pro objednání Změkčovací armatura a příslušenství fillsoft I fillsoft II fillmeter FS softmix FE externí tlakové čidlo fillsoft FP náhradní patrona GH sada na měření celkové tvrdosti Doplňovací zařízení fillcontrol s integrovaným oddělovačem systémů magcontrol control P fillset compact Údržba Po vyčerpání kapacity vyměnit patronu. 27

28 Smaltované zásobníkové ohřívače a akumulační zásobníky POPIS Ochranná anoda optimální ochrana vašeho zásobníku před korozí bezúdržbová obětovaná napájená anoda, dodávaná jako možné příslušenství Připojení pro cirkulaci pro samostatné připojení cirkulačního potrubí Smaltování pro hygienicky nezávadnou a chutnou vodu nedá rzi žádnou šanci hladká vrchní vrstva omezuje na minimum tvorbu povlaku a usazování vodního kamene Tepelná izolace vysoce kvalitní PUR tvrdá pěna plechová, nebo tvrdá plastová vrchní folie ve volitelných čtyřech barvách od 750 litrů s bílou, odnímatelnou izolací Teploměrná jímka pro umístění teplotního čidla měření teploty vody v zásobníku, ne stěny nádoby u solárního zásobníku má každá spirála jednu teploměrnou jímku Plechová zarážka zabrání víření v celém objemu při nátoku studené vody nezbytné pro optimální plnění zásobníku a stabilní rozvrstvení Výhřevná plocha pro rychlý ohřev pitné vody díky speciálnímu provedení je možné optimální využití objemu zásobníku Revizní otvor od 150 litrů usnadní čištění a údržbu umožní instalaci přídavného elektrického tělesa nebo přídavné výhřevné plochy ze žebrované trubky (přírubu pro tyto účely je třeba uvést v objednávce 28

29 POUŽITÍ Zásobníky Refl ex slouží pro ohřev a akumulaci pitné a užitkové vody. Díky široké rozmanitosti typů a rozsáhlému programu příslušenství se otevírá velké množství aplikací jak v oblasti domácí techniky, ve veřejných budovách i v podnikání. KONSTRUKCE Nádoba zásobníku z kvalitní ocele RSt 37-2 Velmi kvalitní smaltování povrchu na skelné bázi podle DIN 4753 (vypalovací teplota C) chrání spolehlivě povrch stěny zásobníku a zachovává kvalitu pitné vody! Vysoká výkonnost výhřevné plochy zaručuje stejnoměrné, rychlé zahřátí objemu se stabilním rozvrstvením Dodatečnou bezpečnost poskytuje také katodická protikorozní ochrana hořčíkovou anodou, kterou jsou vybaveny všechny zásobníkové ohřívače Refl ex. Méně ušlechtilý, fyziologicky nezávadný hořčík reaguje místo ocele (princip obětované anody) a brání tak účinně uvolňování železných částic. 5 let záruka Provozní parametry dovolený provozní přetlak topná voda (výhřevná plocha) : 16 barů solární okruh (výhřevná plocha) : 16 barů pitná voda (nádoba) : 10 barů D Typ S/SF WW D B HV, HR WW, KW Z Z HV h1 H h1 Jímka h2 h2 H h7 h3 h4 h5 h3 h6 B HR h4 h7 KW h5 120 litrů 100, litrů h6 29

30 Typ zásobníku S 100 SF 120 S 150 S 200 S 300 S 400 S 500 SF 750 1) SF ) Jmenovitý objem litrů Průměr ø D mm ) ) Výška H mm ) ) Hmotnost kg Výhřevná plocha m 2 0,61 0,71 0,75 0,95 1,45 1,8 1,9 3,7 4,5 Překlápěcí rozměr mm Tloušťka izolace mm Teplá voda WW R 3 /4 3 /4 3 /4 3 / /4 1 1 /4 h1 mm Studená voda KW R 3 /4 3 /4 3 /4 3 / /4 1 1 /4 h6 mm Cirkulace Z R 3 /4 3 /4 3 /4 3 /4 3 /4 3 /4 3 /4 3 /4 3 /4 h2 mm Výstup topení HV R 1 3 / /4 1 1 /4 h3 mm Zpátečka topení HR R 1 3 / /4 1 1 /4 h5 mm Zaslepovací příruba h7 mm Rozteč. kruž. B mm Rp 1 1 / Jímka vnitřní x délka mm 16 x x x x x x x x x 200 h4 mm Trvalý výkon kw tkw = 10 C, tww = 45 C, thv = 80 C l/h Výkonový faktor NL 1,3 1,4 2,4 4,2 8,4 15,2 19,1 30,5 38,8 tkw = 10 C, tww = 45 C, tsp = 60 C Obj. číslo Barva modrá oranžová stříbrná bílá ) SF 750 a 1000 jsou dodávány se dvěma zabudovanými anodami a samostatně přiloženou izolací z měkké pěny s bílou plastovou krycí vrstvou 2) Bez izolace D = 750 mm, H = 1932 mm 3) Bez izolace D = 850 mm, H = 1959 mm 30

31 Tabulka výkonů zásobníků S a SF Zásobník Výhřevná Topná voda Ohřev vody Trvalý výkon Výkonový faktor Pohotovostní plocha teploty teploty výkon výkon výkon výkon t (SP) = 60 C ztráta Typ Objem dole nahoře výstup zpátečka t(kw) t(ww) V (litry/hod) V (litry/hod) N L N L l m 2 m 2 C C C C l/h-dole kw-dole l/h-nahoře kw-nahoře nahoře dole kwh/24h ,0 9,0 S 100 0, ,0 15,0 1,3 1, ,0 19,0 1, ,0 24,0 1, ,0 12, ,0 18,0 1,4 SF 120 0, ,0 22,0 1,4 1, ,0 27,0 1, ,0 13,2 - S 150 0, ,0 19,0 2, ,0 25,0 2,4 1, ,0 31,0 2, ,0 16, ,0 23,4 4,2 S 200 0, ,0 31,0 4,2 1, ,0 38,3 4, ,0 25,1 S 300 1, ,0 36,1 8, ,0 48,0 8,4 1, ,0 59,0 8, ,0 29,9 S 400 1, ,0 43,2 12, ,0 57,0 15,2 2, ,0 70,4 15, ,0 34,2 S 500 1, ,0 49,2 15, ,0 65,0 19,1 2, ,0 79,9 19, ,0 52,0 SF 750 3, ,0 74,0 25, ,0 99,0 30,5 3, ,0 124,0 35, ,0 58,0 SF , ,0 83,0 32, ,0 110,0 38,8 3, ,0 138,0 45,0 31

32 Typ US Typ zásobníku US 150 US 250 Jmenovitý objem litrů Výška H mm Šířka B mm Hmotnost kg Výhřevná plocha m 2 0,9 0,9 Teplá voda WW R 1 1 h1 mm Studená voda KW R 1 1 h6 mm Cirkulace Z R 3 /4 3 /4 h2 mm Výstup topení HV R 3 /4 3 /4 h3 mm Zpátečka topení HR R 3 /4 1 h5 mm Jímka vnitřní x délka mm 16 x x 200 h4 mm Trvalý výkon kw tkw = 10 C, tww = 45 C, thv = 80 C l/h Výkonový faktor NL 2,2 5,7 tkw = 10 C, tww = 45 C, tsp = 60 C Obj. číslo Barva modrá oranžová bílá

33 Tabulka výkonů zásobníků US Zásobník Výhřevná plocha Topná voda Ohřev vody Trvalý výkon Výkonový faktor Pohotovostní teploty teploty výkon výkon výkon výkon t (SP) = 60 C ztráta Typ Objem dole nahoře výstup zpátečka t(kw) t(ww) V (litry/hod) V (litry/hod) N L N L l m 2 m 2 C C C C l/h-dole kw-dole l/h-nahoře kw-nahoře nahoře dole kwh/24h ,0 15,6 US 150 0, ,0 22,8 2,2 1, ,0 30,0 2, ,0 37,4 2, ,0 15,5 US 250 0, ,0 22,3 5, ,0 30,0 5,7 1, ,0 36,6 5,7 Zásobníkový ohřívač S a SF v topné soustavě Cirkulace Horká voda reflex Studená voda refix Zásobníkový ohřívač S/SF TS± Dodávkou stavby je čidlo, které v závislosti na spínací hysterezi kotlové strany, zapíná a vypíná nabíjení zásobníku. 33

34 Paralelní provoz Je-li nutný větší objem, je možné spojit více zásobníků dohromady. Obvykle se zapojují paralelně, týká se to jak pitné vody, tak topného media. Připojení je třeba provést podle Tichelmanna, aby se shodovaly průtokové odpory jednotlivých zásobníků. Pokud je použito pouze jedno čerpadlo, je vhodné opatřit oba okruhy (pitná voda, medium) armaturami, které umožňují dodatečnou regulaci. Nejlepší je připojit ke každému zásobníku vlastní čerpadlo, tím je zajištěno naprosto rovnoměrné plnění všech jednotek. Mimoto jsou při výpadku jednoho čerpadla k dispozici ostatní zásobníky a mohou být použita malá, cenově výhodná, běžně dostupná čerpadla. Typ S/SF-2 D WW HV Jímka Z HR SV h1 H h2 h11 Jímka h6 h5 h4 h3 34 B h10 SR KW h9 h8 h7

35 Typ zásobníku SF SF 300-2* SF SF SF SF Jmenovitý objem litrů Průměr D mm ) ) Výška H mm ) ) Hmotnost kg Výhřevná plocha horní / m 2 0,80 0,85 1,05 1,30 1,17 1,12 dolní / m 2 1,55 1,45 1,80 1,90 1,93 2,45 Překlápěcí rozměr mm Teplá voda WW R /4 1 1 /4 h1 mm Studená voda KW R /4 1 1 /4 h9 mm Cirkulace Z R 3 /4 3 /4 3 /4 3 /4 3 /4 3 /4 h4 mm Výstup topení HV R h2 mm Zpátečka topení HR R h5 mm Výstup solárního R okruhu SV h6 mm Zpátečka solárního R okruhu SR h8 mm Jímka vnitřní x délka mm 16 x x x x x x 200 h3 mm Topení h7 mm Solár Zaslepovací příruba h10 mm Rozteč. kruž. B mm Nátrubek pro el. patronu h11 mm / Rp 1 1 / Trvalý výkon Topení kw tkw = 10 C, tww = 45 C, thv = 80 C l/h Solár kw l/h Výkonový faktor NL Topení 2,5 2,5 5,7 8,9 6,2 7,1 tkw = 10 C, tww = 45 C, tsp = 60 C Solár 8,4 8,4 15,2 19,1 21,0 26,0 Obj. číslo Barva modrá oranžová stříbrná bílá šedobílá * Zvláštní model 1) Bez izolace D = 750 mm, H = 1932 mm 2) Bez izolace D = 850 mm, H = 1959 mm 3) Možnost zabudovat přídavnou výhřevnou plochu RTW 4) Možnost zabudovat závitové topné těleso EEHR (je nutné objednat s prodlužovacím nátrubkem) 35

36 Tabulka výkonů zásobníků SF-2 Zásobník Výhřevná plocha Topná voda Ohřev vody Trvalý výkon Výkonový faktor Pohotovostní teploty teploty výkon výkon výkon výkon t (SP) =60 C ztráta Typ Objem dole nahoře výstup zpátečka t(kw) t(ww) V (litry/hod) V (litry/hod) N L N L l m 2 m 2 C C C C l/h-dole kw-dole l/h-nahoře kw-nahoře nahoře nahoře kwh/24h ,0 17,9 259,0 10, ,0 25,1 348,0 14,1 SF ,55 0, ,0 36,1 468,0 19,1 8,4 2, ,0 48,0 630,0 26,0 8,4 2,5 1, ,0 59,0 757,0 30,6 8,4 3, ,0 21,4 305,0 12, ,0 29,9 410,0 16,6 SF ,8 1, ,0 43,2 551,0 22,5 12,8 5, ,0 57,0 740,0 31,0 15,2 5,7 2, ,0 70,4 891,0 26,0 15,2 7, ,0 25,1 395,0 15, ,0 34,2 531,0 21,5 SF ,9 1, ,0 49,2 715,0 29,2 15,8 7, ,0 65,0 970,0 40,0 19,1 8,9 2, ,0 79,9 1157,0 46,8 19,1 10, ,0 23,0 368,0 15, ,0 32,0 466,0 19,0 SF ,93 1, ,0 47,0 613,0 25,0 17,5 4, ,0 60,0 815,0 33,0 21,0 6,2 3, ,0 78,0 931,0 38,0 21,0 6, ,0 34,0 318,0 13, ,0 45,0 441,0 18,0 SF ,45 1, ,0 60,0 588,0 24,0 22,0 5, ,0 76,0 780,0 32,0 26,0 7,1 3, ,0 88,0 907,0 37,0 26,0 7,1 36

37 INSTALACE Zásobníkový ohřívač SF-2 v topné soustavě se solárním ohřevem pitné vody Cirkulace Odběr t > 60 C reflex S Teplá voda Studená voda reflex Studená voda refix Zásobníkový ohřívač SF 2 Poznámky pro praxi Při výstupní teplotě ohřívané pitné vody > 60 C se před první odběrné místo zařadí centrální směšování pro ochranu před opařením. Přívodní potrubí k vstupnímu šroubení výhřevné plochy solárního okruhu je nutné přivést spodem a teprve potom pomocí oblouků 90 zvednout na potřebnou úroveň a napojit ( termická gravitační brzda ). Jinak existuje nebezpečí cirkulace samotíží. Membránová expanzní nádoba pro pitnou vodu (refix) před každým zásobníkem chrání systém před tlakovými špičkami a zabrání opakovaným úkapům přes pojistný ventil. 37

38 Akumulační zásobník LS D D H ** H LS LS Typ Obj. číslo průměr D Výška H bílý mm mm LS LS LS 750* LS 1000* LS 1500* LS 2000* * Tepelná izolace je přibalena, montáž na stavbě ** od LS 1500 se 2 přírubami 38 1) bez tepelné izolace Ø D = 750 mm, H = 1932 mm 2) bez tepelné izolace Ø D = 850 mm, H = 1959 mm 3) bez tepelné izolace Ø D = 1000 mm, H = 2122 mm 4) bez tepelné izolace Ø D = 1200 mm, H = 2033 mm

39 Akumulační zásobník LS v systému akumulace ohřáté vody INSTALACE Cirkulace Teplá voda Akumulační zásobník LS Studená voda Poznámky pro praxi Výstupní teplotu pitné vody, pokud je to možné, volit 60 C aby se minimalizovalo riziko tvorby vápenných usazenin (teplota topné vody 70 C). Pro zamezení taktování systému akumulace je bezpodmínečně nutné umístění rychlého vnořeného čidla TIC regulace teploty bezprostředně k výměníku tepla a nepředimenzovat regulační ventil. 39

40 Možné příslušenství Elektrické topné těleso pro našroubovámí Tj G 1 1 /2, ploché těsnění Stavební délka Typ Obj. číslo Objem zásobníku Výkon Napětí Stavební délka Tj 6/4 2, od 150 litrů 2,0 kw 230 V 350 mm Tj 6/4 2, od 300 litrů 2,5 kw 400 V 360 mm Tj 6/4 3, od 300 litrů 3,3 kw 400 V 330 mm Tj 6/4 4, od 300 litrů 4,5 kw 400 V 350 mm Tj 6/4 6, od 300 litrů 6,0 kw 400 V 400 mm Tj 6/4 7, od 750 litrů 7,5 kw 400 V 510 mm Zaslepovací příruba s úpravou pro Tj Obj. číslo Objem zásobníku Rozt. kruž. B S mm SF mm 40

41 Elektrické topné těleso přírubové TP Stavební délka Typ Obj. číslo Objem Výkon Napětí Stavební B H D zásobníku délka TP 4, litrů 4,0 kw 400 V 295 mm 150 mm 110 mm 185 mm TP 6, litrů 6,0 kw 400 V 395 mm 150 mm 110 mm 185 mm TP 7, * 500 litrů 7,5 kw 400 V 495 mm 150 mm 110 mm 185 mm TP * 1000 litrů 15 kw 400 V 610 mm 225 mm 140 mm 280 mm TP litrů 18 kw 400 V 740 mm 225 mm 140 mm 280 mm TP litrů 24 kw 400 V 740 mm 225 mm 140 mm 280 mm Přídavná výhřevná plocha ze žebrované trubky RWT G 3 /4 B D1 Stavební délka Typ Obj. číslo Objem zásobníku D1 Staveb. délka B Výkon* Výhř. plocha RWT litrů 110 mm 420 mm 150 mm 9 11 kw 1,1 m 2 RWT litrů 170 mm 540 mm 225 mm kw 2,3 m 2 * Výkon pro topnou vodu C, 0,65 m 3 /hod, ohřev pitné vody z 10 C na 45 C 41

42 Zásobníkový ohřívač S a SF-2 s el. topným tělesem v topné soustavě se solárním ohřevem pitné vody s vypuštěním samostatného zdroje pro topení. Odběr Cirkulace t > 60 C reflex S Teplá voda Studená voda reflex 230V/ 400V Studená voda refix Solární zásobníkový ohřívač S/SF-2 s el. topným tělesem Poznámky pro praxi Elektrické topné těleso je užitečný doplněk solárního zařízení, jestliže není k dispozici olejové nebo plynové topení. Řazení a uspořádání je nutné přizpůsobit místním podmínkám. 42 V oblastech bohatých na sluneční svit je možné v případě nízkoteplotního vytápění (např. podlahové vytápění) pomocí hoření spirály tepelnou energii akumulovat a případně úplně vypustit kotel. Pro instalaci elektrického topného tělesa EEHR využijte nátrubek Rp 11/4 solárního zásobníkového ohřívače S/SF-2 s prodlužovacím nátrubkem. Tak dojde k elektrickému nahřívání pohotovostní zásoby teplé vody jen v hoření části zásobníku. Při zabudování elektrického topného tělesa do příruby revizního otvoru by se snižoval přínos solárního ohřevu. TS± TC TDS Dodávkou stavby je čidlo, které v závislosti na spínací hysterezi kotlové strany, zapíná a vypíná nabíjení zásobníku. Regulátor teploty měří a reguluje výstupní teplotu pro topení. Nabíjení zásobníkového ohřívače S/SF-2 solárním zařízením je prováděno v závislosti na minimální teplotní diferenci TDS mezi teplotními čidly TI1 a TI2 (čidla jsou dodávkou stavby). Po dosažení požadované teploty v zásobníku S/SF-2 odstaví čidlo TI2 oběhové čerpadlo solárního okruhu.

43 Zásobníkový ohřívač S a SF s el. topným tělesem v topné soustavě Cirkulace Teplá voda reflex 230V/ 400V Studená voda refix Zásobníkový ohřívač S/SF s el. topným tělesem Poznámky pro praxi Při nepatrné potřebě topení (např. letní provoz) může převzít elektrické topné těleso jako dodatkový zdroj přípravu teplé vody na místo složitého roztápění kotle na tuhé palivo. Při vysoké tvrdosti vody existuje zvýšené nebezpečí tvoření vápenných usazenin. Zkrácení vyhřívacích intervalů zvyšuje životnost elektrického topného tělesa. Dobu nahřívání el. topným tělesem lze zkrátit při použití typu EHFR 43

44 Zásobníkový ohřívač S a SF s přídavnou výhřevnou plochou RWT a regulačním termostatem v topné soustavě s krbovými kamny. Cirkulace Teplá voda Krbová kamna reflex reflex Studená voda refix Zásobníkový ohřívač S/SF s přídavnou výhřevnou plochou RWT a regulačním termostatem TS± Není-li u kotle k dispozici zvláštní regulace pro teplotu pitné vody, může být nabíjecí čerpadlo spínáno regulačním termostatem. TC Regulátor teploty měří a reguluje výstupní teplotu topného media. Poznámky pro praxi Pro případné využití krbových kamen nebo solárního zařízení nabízíme přídavnou výhřevnou plochu RWT ze žebrované trubky Kvůli snížení nebezpečí tvoření vápenných usazenin doporučujeme maximální teplotu topného média v této výhřevné ploše do 70 C. U malých systémů s krátkým potrubím teplé vody je možné z důvodů úspor energie upustit od cirkulačního potrubí. Membránová expanzní nádoba pro pitnou vodu (refix) před každým zásobníkem chrání systém před tlakovými špičkami a zabrání opakovaným úkapům přes pojistný ventil. 44 Řazení a uspořádání je nutné přispůsobit místním podmínkám.
