1 MODUL GSM VT-21 Instalační manuál V7.0 a novější CZ

2 Informace o nové SW verzi GSM brány VT-21 Na základě požadavku několika zákazníků došlo od nové verze FW VT-21 v7.0 k navýšení počtu SMS zpráv odesílaných na základě přijatých událostí z telefonního komunikátoru EZS u komunikačního formátu 4+2 i Contact ID. Pro programování GSM brány VT-21 musí být použit nový program VT Setup v7.0 a vyšší. Pomocí tohoto programu lze programovat nejen novější GSM brány verze 7.0, ale také starší GSM brány. Nová verze programu VT Setup má zjednodušené procedury pro čtení a zápis dat. Modul se při programování nepřepíná do programovacího režimu. Operaci zápisu nebo čtení je možné provést v kterémkoliv stavu modulu (v modulu nemusí být vložena SIM karta a ani nemusí být přihlášený do GSM sítě). Kromě toho byl program přizpůsoben rozměru 10 displeje netbooků. Poznámka: Neboť došlo ke kompletní změně formátu ukládaných dat, není možné data nastavení modulu VT-21 uložená ve starších verzích programu VT GT načíst do nové verze VT Setup. Modul VT-21 NENÍ možné nastavit starší verzí programu VT GT. U všech starších modulů VT-21 od verze FW 5.0 je možné provést upgrade na verzi 7.x. Seznam změn oproti starším verzím VT-21 Došlo k navýšení SMS zpráv odesílaných na základě přijatých událostí z telefonního komunikátoru EZS Pulsní formáty 4+2 max. 185 zpráv Contact ID 264 zón 32 uživatelů 32 bloků Pomocí SMS zpráv nelze programovat popisu vstupů a výstupů Pomocí SMS zpráv nelze programovat texty v okně Komunikátor Jiný způsob programování vstupu 9 (pro ovládání výstupů prozvoněním) Uživatel, který ovládá výstupy pomocí SMS nemůže mít v telefonu uložený tvar SMS ve tvaru Zapnuti topeni 1234 Z1, ale pouze ve tvaru 1234 Z1 nebo 1234 Z1 zapnuti topeni. Zákazník má možnost provést upgrade FW v modulu na novější verzi.

3 Obsah 1.1. Novinky v nové verzi: Popis zařízení Technická specifikace Popis stavu LED-S a LED-G Programování a nastavení modulu Programování pomocí počítače Přenos zpráv z komunikátoru EZS...16 Komunikace ve formátu Komunikace ve formátu ADEMCO Contact ID...24 Nastavení telefonního komunikátoru v ústředně EZS Postup programování z počítače Programování EEPROM pomocí SMS Vyžádané Operace s kreditem Zjištění kreditu Automatická kontrola výše kreditu Zapnutí modulu Odchozí volání Popis funkce měření napájecího napětí Ovládání pomocí SMS Syntaxe SMS pro ovládání výstupů a funkce modulu Restart GSM modulu Zjištění FW a HW verze modulu Vypnutí a zapnutí posílání SMS zpráv Monitorování funkce modulu VT Závěrečná ustanovení Reklamační podmínky Tipy a triky...45 Strana 3

4 Kapitola 1 Tento manuál je platný od programové verze 7.0CZ. (viz identifikační štítek) 1.1. Novinky v nové verzi: Došlo k navýšení SMS zpráv odesílaných na základě přijatých událostí z telefonního komunikátoru EZS Pulsní formáty 4+2 max. 185 zpráv Contact ID 264 zón 32 uživatelů 32 bloků Nový SW pro programování GSM brány (zjednodušené čtení a zápis dat) Možnost provedení upgrade FW GSM brány na novější verzi (od verze 5.x) 1.2. Popis zařízení Zařízení GSM VT-21 je GSM modul se 6 vstupy, 2 reléovými výstupy (NO,NC) a simulací komunikace pultu centrální ochrany. Modul může komunikovat s telefonním komunikátorem ústředny EZS v pulsních formátech 4+2 s rychlostí 10, 20 a 40 baudů a Contact ID. Volba komunikačního formátu, kterým modul VT-21 komunikuje s ústřednou EZS je plně automatická (nastavení formátu komunikátoru se řídí podle nastavení formátu v ústředně EZS). Vstupy se aktivují připojením / odpojením od záporného potenciálu napájení (GND). Nově je dostupná možnost provést upgrade firmware. Modul je vybaven obvody pro přenos zprávy nízkého napětí Technická specifikace Napájecí napětí Odběr v klidovém stavu Max odběr špičkový Implicitní nastavení výstupů relé (1 a 2) Napětí přivedené na vstupy Max spínané napětí výstupních relé Rozhodovací úroveň pro přenos závady napájení : 10 až +15Vss : 80mA (obě relé jsou rozepnuté) : ~0,8A : vypnuté : max. 0 až +15Vss : 30Vss/2A, 125Vst/1A : 11V Poznámka: pro přenos SMS zpráv a volání je nejnižší možné napájení +8V, při tomto napájení není možné spínaní výstupních RELE. Strana 4

5 Kapitola 1 Pro připojení telefonního komunikátoru EZS se využívají dva střední vodiče konektoru RJ45, které se připojí na svorky TIP a RING EZS Popis stavu LED-S a LED-G STAV LED-G LED-S Vstup do programovacího menu Bliká s periodou 0,3s Bliká s periodou 0,3s programem VTGT Zápis nebo čtení dat z programu VTGT Zhasnuto Bliká s periodou 0,3s Zapnutí modulu (modul není přihlášen do GSM sítě) Komunikace se SIM karta OK, vyhledávání GSM sítě Modul přihlášen do GSM sítě- počet bliknutí udává úroveň GSM signálu, 9 bliknutí úroveň signálu nelze určit Zvednutá linka komunikátoru ústředny EZS Modul odesílá zprávy do GSM sítě, počet bliknutí určuje vstup, z kterého probíhá přenos (SMS nebo volání), 9 bliknutí přenos zpráv z komunikátoru Vstup komunikátoru EZS je neaktivní Bliká s periodou 1s Svítí 1-4, 9 bliknutí Svítí 1-9 bliknutí Zhasnuto Strana 5

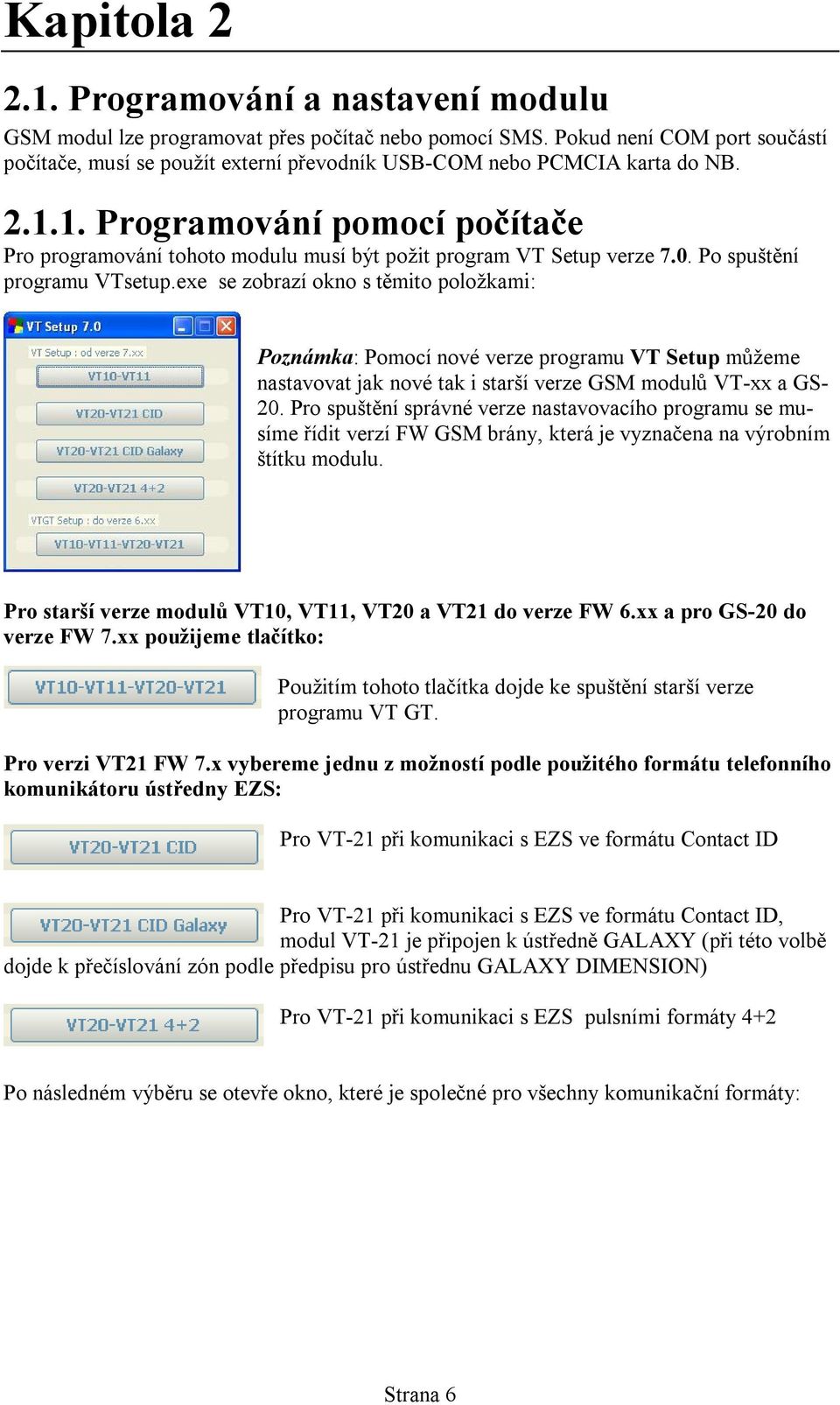

6 2.1. Programování a nastavení modulu GSM modul lze programovat přes počítač nebo pomocí SMS. Pokud není COM port součástí počítače, musí se použít externí převodník USB-COM nebo PCMCIA karta do NB Programování pomocí počítače Pro programování tohoto modulu musí být požit program VT Setup verze 7.0. Po spuštění programu VTsetup.exe se zobrazí okno s těmito položkami: Poznámka: Pomocí nové verze programu VT Setup můžeme nastavovat jak nové tak i starší verze GSM modulů VT-xx a GS- 20. Pro spuštění správné verze nastavovacího programu se musíme řídit verzí FW GSM brány, která je vyznačena na výrobním štítku modulu. Pro starší verze modulů VT10, VT11, VT20 a VT21 do verze FW 6.xx a pro GS-20 do verze FW 7.xx použijeme tlačítko: Použitím tohoto tlačítka dojde ke spuštění starší verze programu VT GT. Pro verzi VT21 FW 7.x vybereme jednu z možností podle použitého formátu telefonního komunikátoru ústředny EZS: Pro VT-21 při komunikaci s EZS ve formátu Contact ID Pro VT-21 při komunikaci s EZS ve formátu Contact ID, modul VT-21 je připojen k ústředně GALAXY (při této volbě dojde k přečíslování zón podle předpisu pro ústřednu GALAXY DIMENSION) Pro VT-21 při komunikaci s EZS pulsními formáty 4+2 Po následném výběru se otevře okno, které je společné pro všechny komunikační formáty: Strana 6

7 Úvodní obrazovka je rozdělena do třech pod oken, z nichž se dvě podokna dají zavírat/otvírat a tím na výšku měnit rozměr úvodního okna, tak aby byl vždy viditelný spodní příkazový řádek při spuštění programu na 10 displejích přenosných počítačů. Zavírání podoken provedeme pomocí křížků umístěných v pravé horní části podokna. Příklad maximálně komprimované úvodní obrazovky. Port Heslo HesloI - číslo sériového portu pro připojení počítače - uživatelské heslo pro ovládání výstupů a vstupů a zjištění zůstatku kreditu pomocí SMS - heslo mohou být libovolné čtyři alfanumerické znaky - základní nastavení instalatérské heslo umožňuje programovat nastavení EEPROM pomocí SMS - heslo mohou být libovolné čtyři alfanumerické znaky - základní nastavení 4567 Expander - nastavení funkce vstupů 1-6 V základním nastavení jsou vstupy aktivovány připojením záporného potenciálu na vstup. Pokud chceme vstupy aktivovat obrácenou logikou, odpojením zemního potenciálu, přičteme k hodnotě Expander číslo 5. Strana 7

8 Aktivace vstupů je připojením (odpojením od) zemního potenciálu 0 (5) - vstupy 1-6 jsou OKAMŽITÉ 1 (6) - vstup 2 je ZPOŽDĚNÝ, vstupy 1, 3, 4, 5, 6 jsou OKAMŽITÉ 2 (7) - vstup 2 je ZPOŽDĚNÝ, vstupy 1, 3, 4, 5 jsou OKAMŽITÉ, vstup 6 je RESETOVACÍ OKAMŽITÝ ZPOŽDĚNÝ - přenos nastane okamžitě po aktivaci vstupu - přenos nastane po aktivaci vstupu a uplynutí doby nastavené v proměnné ZPOŽDĚNÍ, probíhající zpoždění je možné vynulovat funkcí Armování pomocí vstupu 1. RESETOVACÍ - aktivací tohoto vstupu dojde ke zrušení všech právě probíhajících přenosů vstupů 1-5 (včetně zrušení zpoždění vstupu 2, pokud právě probíhá). Jako aktivace se bere přechod vstupu z klidového do aktivního stavu. Další přenosy z jednotlivých vstupů mohou být aktivovány, i když tento vstup zůstane v aktivním stavu. V tomto případě dojde k dalšímu zrušení všech probíhajících volání navrácením tohoto vstupu do klidového stavu a jeho následnou aktivací. Armování - při volbě ANO dojde k aktivaci VSTUPU 2 a 3, jen v případě aktivního VSTUPU 1. Přechod VSTUPU 1 z aktivního do klidového stavu nezruší právě probíhající přenos VSTUPU 2 a 3 (u vstupu 2 již uběhlo zpoždění), pokud tyto vstupy byly aktivovány ještě před uvedením VSTUPU 1 do klidového stavu. Pokud byl VSTUPU 2 aktivován před uvedením VSTUPU 1 do klidového stavu a probíhá zpoždění (ještě nedošlo k přenosu vstupu 2), je tato aktivace vstupu 2 zrušena (nedojde k přenosu ze vstupu 2). Poznámky: Aktivace VSTUPU 1 může být použita pro posílání SMS Zapnuto/Vypnuto Zpoždění u VSTUPU 2 je pouze pokud je vstup zpožděný viz. Expander Zpoždění - nastavuje zpoždění vstupu 2 při nastavení položky EXPANDER na 1 a 2 - lze nastavit hodnotu 0-99 s Test Citlivost Rele - nastavíme dny pro periodické zaslaní testovací zprávy - lze nastavit hodnotu přenáší se zpráva ze vstupu 7 - při volbě 0 nebo hodnotě větší jak 30 se zpráva nepřenáší. Příklad: při nastavení 2 se jednou za dva dny přenese testovací zpráva SMS ze vstupu číslo 7. - nastavuje minimální dobu aktivace vstupu, aby došlo k přenosu zprávy - lze nastavit hodnotu doba aktivace se určí podle vzorce Citlivost=(NASTAVENA HODNOTA * 50)+50 [ms] (100ms - 5s). - nastavuje funkci RELE1 a RELE2. - lze nastavit hodnotu RELE1 a RELE2 se ovládá pomocí SMS 1 - RELE1 je sepnuto pokud se modulu GSM nepodařilo přihlásit do sítě GSM RELE2 se ovládá pomocí SMS Strana 8

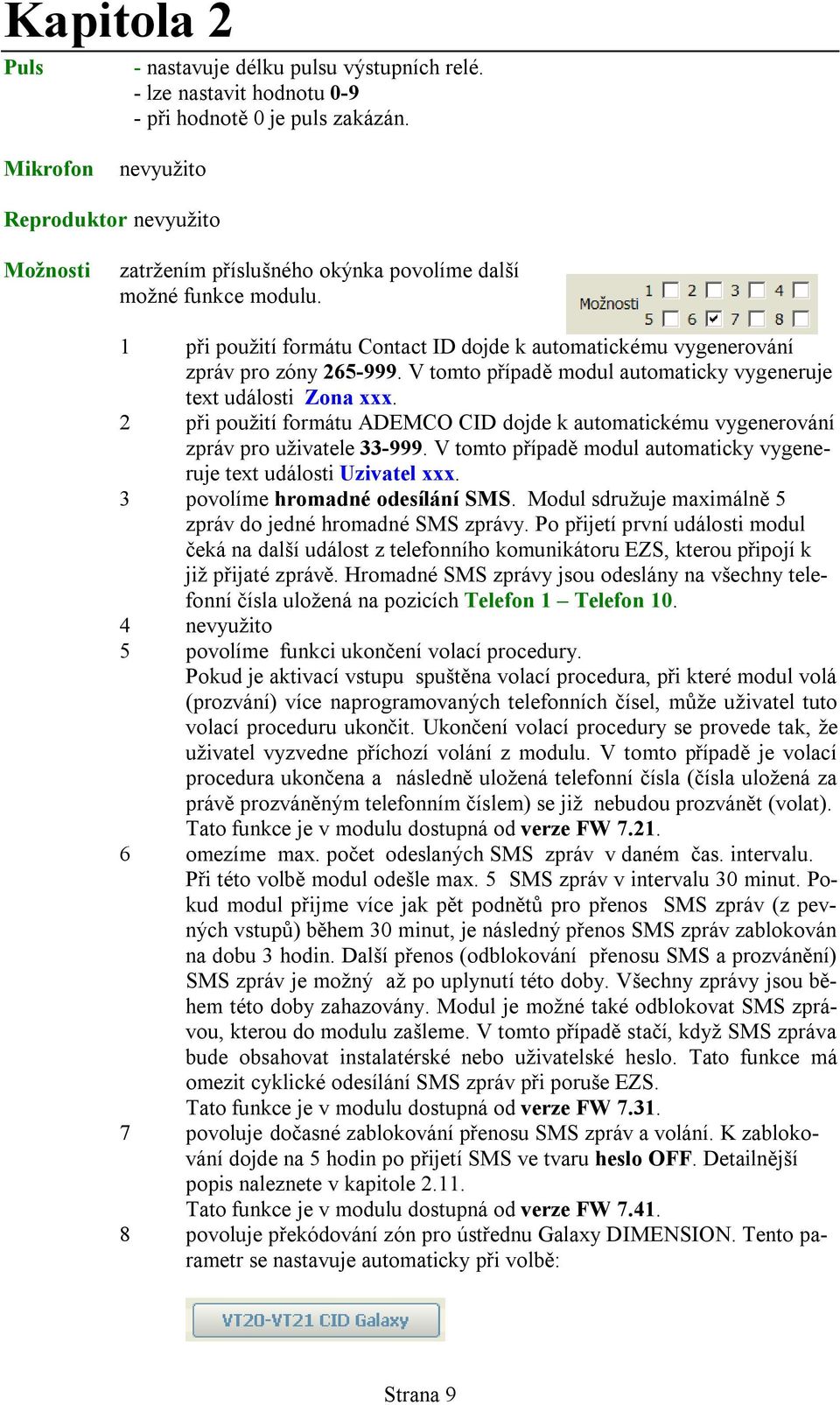

9 Puls - nastavuje délku pulsu výstupních relé. - lze nastavit hodnotu při hodnotě 0 je puls zakázán. Mikrofon nevyužito Reproduktor nevyužito Možnosti zatržením příslušného okýnka povolíme další možné funkce modulu. 1 při použití formátu Contact ID dojde k automatickému vygenerování zpráv pro zóny V tomto případě modul automaticky vygeneruje text události Zona xxx. 2 při použití formátu ADEMCO CID dojde k automatickému vygenerování zpráv pro uživatele V tomto případě modul automaticky vygeneruje text události Uzivatel xxx. 3 povolíme hromadné odesílání SMS. Modul sdružuje maximálně 5 zpráv do jedné hromadné SMS zprávy. Po přijetí první události modul čeká na další událost z telefonního komunikátoru EZS, kterou připojí k již přijaté zprávě. Hromadné SMS zprávy jsou odeslány na všechny telefonní čísla uložená na pozicích Telefon 1 Telefon nevyužito 5 povolíme funkci ukončení volací procedury. Pokud je aktivací vstupu spuštěna volací procedura, při které modul volá (prozvání) více naprogramovaných telefonních čísel, může uživatel tuto volací proceduru ukončit. Ukončení volací procedury se provede tak, že uživatel vyzvedne příchozí volání z modulu. V tomto případě je volací procedura ukončena a následně uložená telefonní čísla (čísla uložená za právě prozváněným telefonním číslem) se již nebudou prozvánět (volat). Tato funkce je v modulu dostupná od verze FW omezíme max. počet odeslaných SMS zpráv v daném čas. intervalu. Při této volbě modul odešle max. 5 SMS zpráv v intervalu 30 minut. Pokud modul přijme více jak pět podnětů pro přenos SMS zpráv (z pevných vstupů) během 30 minut, je následný přenos SMS zpráv zablokován na dobu 3 hodin. Další přenos (odblokování přenosu SMS a prozvánění) SMS zpráv je možný až po uplynutí této doby. Všechny zprávy jsou během této doby zahazovány. Modul je možné také odblokovat SMS zprávou, kterou do modulu zašleme. V tomto případě stačí, když SMS zpráva bude obsahovat instalatérské nebo uživatelské heslo. Tato funkce má omezit cyklické odesílání SMS zpráv při poruše EZS. Tato funkce je v modulu dostupná od verze FW povoluje dočasné zablokování přenosu SMS zpráv a volání. K zablokování dojde na 5 hodin po přijetí SMS ve tvaru heslo OFF. Detailnější popis naleznete v kapitole Tato funkce je v modulu dostupná od verze FW povoluje překódování zón pro ústřednu Galaxy DIMENSION. Tento parametr se nastavuje automaticky při volbě: Strana 9

10 Telefon 1-4 každému vstupu jsou přiřazena 4 telefonní čísla s vlastním parametrem typu přenosu. Číslo je zadáváno ve formátu X-YYYYYYYYYYYYYYYY X - určuje TYP VOLÁNÍ TYP VOLÁNÍ 1 - pošle SMS 2 - pošle SMS a prozvoní zadané telefonní číslo, při vyzvednutí hovoru přehrává DTMF tóny 3 - vyzvoní zadané telefonní číslo, při vyzvednutí hovoru přehrává DTMF tóny 4, 7 - pošle SMS 5, 8 - pošle SMS a prozvoní zadané telefonní číslo, při zvednutí přehraje hlasovou zprávu přiřazenou vstupu (pokud je připojen modul VT-04, zpráva se přehraje maximálně 5-krát a poté se hovor ukončí) nebo přehrává DTMF tóny 6, 9 - vyzvoní zadané telefonní číslo, při zvednutí přehraje hlasovou zprávu přiřazenou vstupu (pokud je připojen modul VT-04, zpráva se přehraje maximálně 5-krát a poté se hovor ukončí) nebo přehrává DTMF tóny Poznámka: Aby modul prozváněl po dobu 20 sekund i telefonní čísla, která byla přenesena k jinému operátorovi, je zapotřebí u SIM karty vložené do GSM modulu zrušit informační hlasové zprávy od operátora, které upozorňují na volání do sítě jiného operátora. Pokud není tato informační zpráva zrušena dojde k tomu, že doba prozvánění volaného čísla je kratší popřípadě k prozvánění vůbec nedojde. Hlasové informační zprávy přiřazené SIM kartě v GSM modulu vám na požádání zruší operátor. Při volbě prozvonění TYP VOLÁNÍ 2-3 vytočí modul zadané telefonní číslo a po navázání spojení toto číslo prozvání přibližně 20 sekund. Jako dovolání se bere to, že se volané číslo prozvání (musí to trvat nejméně 3 sekundy) nebo volání bylo přijato (uživatel uslyší vysílané DTMF tóny). Při volbě prozvonění TYP VOLÁNÍ 5-6 vytočí modul zadané telefonní číslo a po navázání spojení toto číslo prozvání přibližně 20 sekund. Jako dovolání se bere to, že se volané číslo prozvání (musí to trvat nejméně 3 sekundy) nebo volání bylo přijato (uživatel uslyší vysílané DTMF tóny nebo audio zprávu pokud je připojený expander VT-04). YYYYYYYYYYYYYYYY - udává telefonní číslo, na které má být proveden přenos. Telefonní číslo můžeme zadat v mezinárodním, nebo národním formátu ( nebo ). Jiné formáty nejsou podporovány. Telefonní číslo může obsahovat až 16 čísel. Strana 10

11 Zvláštní význam mají telefonní čísla přiřazená VSTUPU 8. 1 a 2.tel. číslo - první a druhé telefonní číslo pro přenos závady napájení, přenáší se jen SMS zpráva, zprávu je možné rozdělit na závadu a obnovení baterie (TYP VOLÁNÍ = 1) 3. tel. číslo - telefonní číslo pro přenos upozornění nízkého kreditu a přeposlání všech SMS, které neobsahují instalatérské nebo uživatelské heslo. U tohoto čísla má speciální význam TYP VOLÁNÍ. 1 pošle pomocí SMS upozornění o nízkém zůstatku kreditu. 2 pošle pomocí SMS upozornění o nízkém zůstatku kreditu a přeposílá všechny SMS neobsahující uživatelské nebo instalatérské heslo. 3 přeposílá všechny SMS neobsahující uživatelské nebo instalatérské heslo. 4. tel. číslo - na tuto pozici se zadává řetězec pro zjištění zůstatku kreditu (viz. kapitola 2.5 Operace s kreditem) (TYP VOLÁNÍ = 1) SMS - 45 znaků pro text. Zprávu je možné rozdělit na dvě zprávy, přičemž první zpráva SMS je zaslána při aktivaci vstupu, druhá zpráva je zaslána při návratu vstupu do klidového stavu. Při návratu do klidového stavu je jen poslána druhá SMS (pokud je zpráva rozdělena), čísla se neprozvání. Jako rozdělovací znak je použit znak :. Tento znak nesmí být použit jako znak v textu SMS. Při prvním zapnutí GSM modulu se zprávy o klidových stavech vstupu nepřenáší. Modul nepodporuje znaky s diakritikou. Příklad 1: při aktivaci vstupu chceme poslat zprávu ZAVRENO při klidovém stavu OTEVRENO zapíšeme SMS ZAVRENO:OTEVRENO Příklad 2: při aktivaci vstupu chceme poslat jen zprávu ZAVRENO zapíšeme SMS ZAVRENO Příklad 3: při klidovém stavu vstupu chceme poslat jen zprávu OTEVRENO zapíšeme SMS :OTEVRENO Vstup 1-8 Vstup 1 Vstup 2 Vstup 3 Vstup 4 Vstup 5 Vstup 6 Vstup 7 přiřazení telefonních čísel a SMS zpráv jednotlivým vstupům. 1. zpráva zprávu je možné rozdělit na dvě zprávy 2. zpráva zprávu je možné rozdělit na dvě zprávy 3. zpráva zprávu je možné rozdělit na dvě zprávy 4. zpráva zprávu je možné rozdělit na dvě zprávy 5. zpráva zprávu je možné rozdělit na dvě zprávy 6. zpráva zprávu je možné rozdělit na dvě zprávy 7. zpráva testovací zpráva jednou za 1-30 dní Strana 11

12 Vstup 8 Vstup 9 8. zpráva - závada napájení 1 a 2 tel. číslo zpráva závada napájení, zprávu je možné rozdělit na dvě zprávy (lze použit pro zprávu o obnovení napájení), tel. číslo se neprozvání, přenáší se jen SMS. Tato zpráva se přenáší pokud napájecí napětí GSM modulu kleslo pod napětí 11V a na této hodnotě zůstalo nejméně 1 minutu. Druhá zpráva o obnovení napájení se přenese, pokud se napájecí napětí dostalo nad tuto hodnotu nejméně na 4 minuty. Pokles napětí se očekává při výpadku sítového napájení, pokud je GSM modul napájen ze záložního zdroje (modul je po výpadku sítového napájení napájen z baterie). Pokud chceme přenášet závadu a následně obnovu napájení, zadáme text SMS ve tvaru: Zavada napajeni:obnova napajeni. (TYP VOLÁNÍ = 1) 3.tel. číslo upozornění o nízkém kreditu a přeposlání SMS 4.tel. číslo zadání řetězce pro zjištění kreditu (TYP VOLÁNÍ = 1) na tuto pozici můžeme zadat 4 tel. čísla pro spínání výstupních RELE 1 a 2. Aktivace relé se provede bezplatně na základě identifikace (prozvonění) příchozího volání ze zadaného telefonního čísla podle nastavení parametru TYP SEPNUTÍ. Typ sepnutí Výstup Tel. číslo TYP SEPNUTÍ pulse - sepne pulsně zvolený výstup, délka pulsu je dána nastavením PULS v sekundách. on - sepne zvolený výstup. off - rozepne zvolený výstup. neg - neguje zvolený výstup. Pokud modul odmítne příchozí hovor po 2-3 vyzvoněních je výstup po operaci negace sepnutý, pokud modul odmítne příchozí hovor po 4 a více vyzvoněních, je výstup po operaci negace rozepnutý. on/off - sepne nebo rozepne zvolený výstup na základě počtu vyzvonění. Pokud chceme výstup sepnout, vytočíme tel. číslo GSM modulu a po 2 vyzvoněních ukončíme volání. Pokud chceme výstup rozepnout ukončíme volání po 5 a více vyzvoněních. Potvrzení o provedení spínací operace pro nastavení TYP SEPNUTÍ pulse, on a off je potvrzeno GSM modulem tím, že volání je po 1-3 vyzvoněních ze strany GSM modulu ukončeno. Při operaci negace, TYP SEPNUTÍ neg je potvrzeni ze strany GSM modulu provedeno po 1-3 nebo 6-7 vyzvoněních podle toho v jakém stavu se výstup nachází po provedení operace negace. Pokud je výstup rozepnut a po provedení negace se nachází v sepnutém stavu, je volání ukončeno ze strany GSM modulu po 1-3 vyzvoněních, pokud se výstup po provedení negace nachází v rozepnutém stavu, je volání ukončeno po 6-7 vyzvoněních. Spínací operace pro nastavení TYP SEPNUTÍ on/off je bez zpětného potvrzení. Strana 12

13 Příklad: on VÝSTUP - v tomto parametru zvolíme výstup, který chceme ovládat 1-2 volba výstupu, který se má použít pro ovládání 3-8 nevyužito u modulu VT-21 A povoluje funkci, která nám umožní pulsně ovládat dva nezávislé výstupy pomocí jednoho tel. čísla. Pokud modul VT-21 přijme volání ze zadaného tel. čísla a toto volaní je do 3 prozvonění ze strany uživatele ukončeno, je na základě identifikace tel. čísla sepnut výstup RELÉ 1. Pokud modul necháme prozvánět více jak 4x, je po pátém prozvonění pulsně sepnut výstup RELÉ 2 a příchozí volání je ukončeno modulem VT-21. Při volbě této funkce je parametr TYP SEPNUTÍ bez významu. Volba této funkce je možná od verze FW 7.2. B v této verzi nepoužito TELEFONNÍ ČÍSLO slouží k zadání tel čísel, která se budou porovnávat s tel. číslem příchozího volání. Pokud bude číslo příchozího volání shodné s číslem uloženým na některé pozici VSTUPU 9, bude provedena operace sepnutí výstupu podle parametru TYP SEPNUTÍ. Je možné zadat 1 až 16 číslic. Porovnávají se čísla od konce. Telefonní čísla lze zadávat pouze v následujících tvarech: Hvězdička * na pozici prvního tel. čísla povolí danou spínací operaci pro všechna příchozí volání bez identifikace tel. čísla. - sepne výstup RELE 1 při příchozím zvonění ze všech telefonních číslech končících číslicích 5 on sepne výstup RELE 1 při příchozím zvonění ze všech telefonních číslech končících dvojčíslím 64 on - 1- * - sepne výstup RELE 1 při všech příchozích volání bez identifikace telefonního čísla puls sepnout pulsně RELE 1 jen vyzvoněním z telefonního čísla puls - A při krátkém prozvonění sepne výstup 1 a při dlouhém výstup 2 Strana 13

14 Názvy vstupů a výstupů Dotaz na stav vstupů a výstup - HESLOU S Více viz kapitola Ovládání pomocí SMS - např S Vstup 1-6 V tomto parametru můžeme zadat názvy pro aktivní a klidový stav vstupu. Tyto názvy vstupu jsou doplněny do textu SMS, kterou modul odešle při dotazu na stav vstupu (viz kapitola Ovládání pomocí SMS). Následující příklady zobrazují obsah odesílané SMS v závislosti na nastavení GSM brány. Na GSM bráně jsou aktivní vstupy 1 a 3, vstup 2 je v klidovém stavu. Příklad: (posílají se pouze texty aktivních vstupů) GSM brána odešle SMS: VSTUPY: KUCHYN GARAZ RELE:.. RELÉ 1-2 Pro reléový výstup 1 a 2 lze naprogramovat text, který se bude posílat pomocí SMS při dotazu na stav vstupů a výstupů. Posílají se pouze naprogramované texty a lze nastavit text pro zapnutý a vypnutý stav výstupu. (viz kapitola Ovládání pomocí SMS). Následující příklady zobrazují obsah odesílané SMS v závislosti na nastavení GSM brány. Na GSM bráně je aktivní výstup 1. Příklad 1: GSM brána odešle SMS:... RELE: TOPI nesviti Příklad 2: (posílají se pouze texty výstupů v zapnutém stavu) GSM brána odešle SMS:... RELE: TOPI Strana 14

15 Resetovat nastaví všechny parametry v okýnkách programu VTsetup na tovární hodnoty Zapsat Přečíst zapíše data z programu VTsetup do modulu načte data z modulu do programu VTsetup VG Reader spustí monitorovací program VGreader Oproti starší verzi FW odpadlo u verze FW 7.x přepínání modulu do programovacího režimu při operaci zápisu nebo čtení. Operaci zápisu nebo čtení je možné provést v kterémkoliv stavu GSM modulu (modul nemusí být zaregistrovaný do GSM sítě, v modulu nemusí být přítomna SIM karta). Uložit Otevřít Jazyk uloží nastavení na HDD načte nastavení z HDD. Do nové verze programu není možné načíst nastavení modulu, které bylo uloženo ve starších verzí programu VTGT. volba jazykové mutace programu VTsetup. Strana 15

16 2.1.2 Přenos zpráv z komunikátoru EZS Modul VT21 je schopen přijímat zprávy z telefonního komunikátoru EZS a převádět je na SMS zprávy a volání simulace PCO. Při přenosu SMS zpráv můžeme přenášet jednak zadané texty, popřípadě můžeme přenášet přímo kódy generované ústřednou EZS. modul naváže a řídí komunikaci s EZS (vysílá signál handshake a kissoff ) a na základě příjmu událostí od EZS jim přiřadí texty SMS zpráv, které odešle na naprogramovaná telefonní čísla. modul VT21 je schopen přijímat zprávy komunikátoru ve formátech 4+2 a Contact ID modul automaticky rozpozná komunikační formát použitý ústřednou EZS (Contact ID nebo 4+2 pulsní formáty s rychlosti přenosu 10 až 40 baudů) na ústředně EZS musí být naprogramováno telefonní číslo D1 a zvolen formát vytáčení čísla pulsní nebo musí být naprogramováno telefonní číslo D a zvolen formát vytáčení čísla DTMF. Poznámka: Podle typu spuštěného programu z úvodní obrazovky se přednastaví popisy okýnek pro zadání textů SMS zpráv pro formát ADEMCO Contact ID (dále jen Contact ID) nebo pro pulsní formáty 4+2. Strana 16

17 Komunikace ve formátu 4+2 Při volbě komunikačního formátu 4+2 zvolíme v úvodním okně programu VT Setup tlačítko Po aktivaci tohoto tlačítka se v okně programu objeví pět tlačítek s těmito popisy: Po aktivaci tlačítka Komunikátor se otevře okno pro zadání 10 telefonních čísel, na které se přenáší zprávy přijaté z telefonního komunikátoru EZS. Formát 0-5 nevyužito 7 při této hodnotě modul místo naprogramovaných SMS textů posílá přijaté kódy telefonního komunikátoru EZS (ve formátu 4+2 nebo Contact ID). Při tomto nastavení se pro všechny přijaté kódy přenáší na všechna naprogramovaná telefonní čísla. 8-9 nevyužito Příklad: Formát je nastaven na hodnotu 7. Pokud komunikátor ústředny pošle například událost ve formátu , je odeslána SMS s textem Tato SMS je poslána i v případě, když je zmiňovanému kódu přiřazen text přenášené zprávy. Telefon 1-10 Vstupům z telefonního komunikátoru je přiřazeno 10 telefonních čísel a zjednodušeně pro nastavení těchto čísel platí stejné pravidla jako pro vstupy 1-6. Čísla jsou zadána ve formátu X-YYYYYYYYYYYYYYYY X - určuje TYP VOLÁNÍ TYP VOLÁNÍ 1 - pošle SMS 2 - pošle SMS a prozvoní zadané telefonní číslo, při vyzvednutí hovoru přehrává DTMF tóny, jako dovolání se bere to, že telefon vyzvání 3 - vyzvoní zadané telefonní číslo, při vyzvednutí hovoru přehrává DTMF tóny, jako dovolání se bere to, že telefon vyzvání Strana 17

18 Tlačítka Kódy 4 - pošle SMS 5 - pošle SMS a prozvoní zadané telefonní číslo, při vyzvednutí hovoru přehrává DTMF tóny, jako dovolání se bere to, že hovor je vyzvednut aspoň po dobu 5 sekund. Pokud telefon není vyzvednut, volání se opakuje, a to celkem čtyřikrát. 6 - vyzvoní zadané telefonní číslo, při vyzvednutí hovoru přehrává DTMF tóny, jako dovolání se bere to, že hovor je vyzvednut aspoň po dobu 5 sekund. Pokud telefon není vyzvednut, volání se opakuje, a to celkem čtyřikrát. Při volbě prozvonění TYP VOLÁNÍ 2-3 vytočí modul zadané telefonní číslo a po navázání spojení toto číslo prozvání přibližně 20 sekund u GSM čísla a 50 sekund u státní linky. Jako navázání spojení se bere to, že volané číslo prozvání nebo volaní bylo volaným přijato. - přijetí (vyzvednutí hovoru) musí trvat nejméně 5 sekund. Při volbě prozvonění TYP VOLÁNÍ 5-6 vytočí modul zadané telefonní číslo a po navázání spojení toto číslo prozvání přibližně 20 sekund u GSM čísla a 50 sekund u státní linky. Pokud se nepodaří navázat spojení, opakuje modul prozváněcí proceduru celkem 4x. Jako navázání spojení se bere to, že volané číslo prozvání a volaní bylo volaným přijato nejméně na 5 sekund. Pokud volaný telefon jen prozvání a hovor není volaným přijat (vyzvednut), je volání opakováno a to celkem 4x. YYYYYYYYYYYYYYYY - udává telefonní číslo, číslo můžeme zadat v mezinárodním, nebo národním formátu ( nebo ). Telefonní číslo může obsahovat až 16 čísel. Tlačítka s popisem Kódy slouží k zadání textů SMS zpráv odpovídající přijatým událostem. Po aktivaci některého z těchto tlačítek se otevře okno umožňující zadání parametru Přenos a textů SMS. Přenos SMS Přenos SMS Strana 18

19 Přenos Určuje, na která telefonní čísla se má uskutečnit přenos 0 volání a odeslání SMS proběhne na všechna telefonní čísla uložená na pozicích Telefon1 až Telefon volání a odeslání SMS proběhne jen na jedno telefonní číslo zapsané na pozici Telefon1 až Telefon10 1 přenos se uskuteční jen na číslo na pozici Telefon 1 2 přenos se uskuteční jen na číslo na pozici Telefon 2 10 přenos se uskuteční jen na číslo na pozici Telefon volání a odeslání SMS proběhne na všechna telefonní čísla, která jsou dána intervalem první a druhé číslice v proměnné Telefon. Tel. číslo na pozici Telefon10 je reprezentováno číslicí 0. Příklad: 16 přenos se uskuteční na všechna čísla v intervalu od Telefon1 do Telefon6 (Telefon1, Telefon2, Telefon3, Telefon4, Telefon5, Telefon6) 58 přenos se uskuteční na všechna čísla v intervalu od Telefon5 do Telefon8 (Telefon5, Telefon6, Telefon7, Telefon8) 80 přenos se uskuteční na všechna čísla v intervalu od Telefon8 do Telefon10 (Telefon8, Telefon9, Telefon10) V následující tab. jsou vypsány možné kombinace v nastavení Přenos. Křížky značí, na která čísla bude proveden přenos zpráv. Přenos Tel.1 Tel.2 Tel.3 Tel.4 Tel.5 Tel.6 Tel.7 Tel.8 Tel.9 Tel X X X X X X X X X X 01 X 02 X 03 X 04 X 05 X 06 X 07 X 08 X 09 X 10 X 11 X 12 X X 13 X X X 14 X X X X 15 X X X X X 16 X X X X X X 17 X X X X X X X Strana 19

20 18 X X X X X X X X 19 X X X X X X X X X 22 X 23 X X 24 X X X 25 X X X X 26 X X X X X 27 X X X X X X 28 X X X X X X X 29 X X X X X X X X 20 X X X X X X X X X 33 X 34 X X 35 X X X 36 X X X X 37 X X X X X 38 X X X X X X 39 X X X X X X X 30 X X X X X X X X 44 X 45 X X 46 X X X 47 X X X X 48 X X X X X 49 X X X X X X 40 X X X X X X X 55 X 56 X X 57 X X X 58 X X X X 59 X X X X X 50 X X X X X X 66 X 67 X X 68 X X X 69 X X X X 60 X X X X X 77 X 78 X X 79 X X X 70 X X X X 88 X 89 X X 80 X X X 99 X 90 X X Strana 20

21 Příklad použití nastavení Přenos: Na ústředně EZS máme pět nezávislých systémů. Z každého systému chceme přenášet 2 SMS zprávy na 2 tel. čísla, přičemž 2.tel číslo u každého systému chceme ještě prozvonit. Komunikační formát mezi VT-21 a ústřednou EZS je SESCOA (4+2) 1.systém bude přenášet zprávy s kódy 11 a 12 na tel. čísla 111 a systém bude přenášet zprávy s kódy 13 a 14 na tel. čísla 333 a systém bude přenášet zprávy s kódy 15 a 16 na tel. čísla 555 a systém bude přenášet zprávy s kódy 17 a 18 na tel. čísla 777 a systém bude přenášet zprávy s kódy 19 a 1A na tel. čísla 999 a 10 Kód 11 - FF Na této pozici se zadávají texty SMS zpráv, které jsou přiřazeny nastaveným přenosovým kódům v ústředně Zprávy s kódy od 87 jsou rozděleny na dvě zprávy. Délka rozdělených zpráv je variabilní a max. délka textu jedné nebo obou SMS zpráv je 25 znaků. Jako dělící znak je použita : (dvojtečka). Příklad: Kód 87 : Kód C4 posílá naprogramovanou zprávu pro přenosový kód 87 a C4 poslaný ústřednou. SMS zpráva je rozdělena na dvě části oddělené :. První část zprávy se je pro kód 87 a druhá je pro kód C4. Volba Přenos je pro obě zprávy společné. Strana 21

22 Identifikace událostí ZAVŘENO a OTEVŘENO bloků ve formátu 4+2 Následující popis neplatí pro komunikační formát ADEMCO CID. U tohoto komunikačního formátu je identifikace uživatele provedena na jiné bázi. Bližší popis v samostatné kapitole Komunikace ADEMCO Contact ID. V programu je implementována funkce identifikace zapnutí nebo vypnutí bloku uživatelem na základě rozpoznání identifikačního čísla objektu. Tato funkce je využita při spojení s ústřednami EZS. Celkově je možné rozpoznat zapnutí a vypnutí pro čtyři bloky až pro 8 uživatelů. Při využití této funkce musíme nastavit identifikační kódy jednotlivých bloků takto: POZOR: pokud nechceme tuto funkci využít, nesmíme požít jako ID objektu kódy 1112, 1113 a blok blok blok blok Dále musíme naprogramovat přenosové kódy pro zapnutí a vypnutí bloku uživatelem. Jednotlivým uživatelům musí být přiřazeny tyto kódy: Uživatel kód pro ZAPNUTÍ kód pro VYPNUTÍ Uživatel Uživatel Uživatel Uživatel Uživatel Uživatel Uživatel Uživatel Při tomto nastavení budou automaticky přiřazovány tyto události (tyto kódy se neprogramují). Uživatel 1 Zapnutí 1. bloku 11 Vypnutí 1. bloku 15 Zapnutí 2. bloku 12 Vypnutí 2. bloku 16 Zapnutí 3. bloku 13 Vypnutí 3. bloku 17 Zapnutí 4. bloku 14 Vypnutí 4. bloku 18 Uživatel 2 Zapnutí 1. bloku 21 Vypnutí 1. bloku 25 Zapnutí 2. bloku 22 Vypnutí 2. bloku 26 Zapnutí 3. bloku 23 Vypnutí 3. bloku 27 Zapnutí 4. bloku 24 Vypnutí 4. bloku 28 Uživatel 3 Zapnutí 1. bloku 31 Vypnutí 1. bloku 35 Strana 22

23 Zapnutí 2. bloku 32 Vypnutí 2. bloku 36 Zapnutí 3. bloku 33 Vypnutí 3. bloku 37 Zapnutí 4. bloku 34 Vypnutí 4. bloku 38 Uživatel 4 Zapnutí 1. bloku 41 Vypnutí 1. bloku 45 Zapnutí 2. bloku 42 Vypnutí 2. bloku 46 Zapnutí 3. bloku 43 Vypnutí 3. bloku 47 Zapnutí 4. bloku 44 Vypnutí 4. bloku 48 Uživatel 5 Zapnutí 1. bloku 51 Vypnutí 1. bloku 55 Zapnutí 2. bloku 52 Vypnutí 2. bloku 56 Zapnutí 3. bloku 53 Vypnutí 3. bloku 57 Zapnutí 4. bloku 54 Vypnutí 4. bloku 58 Uživatel 6 Zapnutí 1. bloku 61 Vypnutí 1. bloku 65 Zapnutí 2. bloku 62 Vypnutí 2. bloku 66 Zapnutí 3. bloku 63 Vypnutí 3. bloku 67 Zapnutí 4. bloku 64 Vypnutí 4. bloku 68 Uživatel 7 Zapnutí 1. bloku 71 Vypnutí 1. bloku 75 Zapnutí 2. bloku 72 Vypnutí 2. bloku 76 Zapnutí 3. bloku 73 Vypnutí 3. bloku 77 Zapnutí 4. bloku 74 Vypnutí 4. bloku 78 Uživatel 8 Zapnutí 1. bloku 81 Vypnutí 1. bloku 85 Zapnutí 2. bloku 82 Vypnutí 2. bloku 86 Zapnutí 3. bloku 83 Vypnutí 3. bloku 87 Zapnutí 4. bloku 84 Vypnutí 4. bloku 88 Kódy nevyužitých uživatelů nesmí být přiřazeny událostem bloků 2, 3 a 4. Pokud máme například jen tři uživatele, naprogramujeme kódy jednotlivým uživatelům pro zapnutí 11, 21, 31 a pro vypnutí 15, 25, 35, kódy 41, 51, 61, 71, 81, 45, 55, 65, 75, 85 nesmí být naprogramovány pro události přiřazené blokům 2, 3 a 4, ale mohou být použity pro blok 1 (pro bloky 2, 3 a 4 jsou tyto kódy automaticky transformovány na kódy podle pravidla blok 2 KÓD+1, blok 3 KÓD+2, blok 4 KÓD+3). Strana 23

24 Komunikace ve formátu ADEMCO Contact ID Při nastavení typu komunikace ADEMCO Contact ID (dále jen Contact ID) zvolíme v úvodním okně programu VT Setup jedno z tlačítek podle typu EZS: Pro ústřednu GALAXY DIMENSION objeví pět tlačítek s těmito popisy: Pro ostatní EZS Nastaveni modulu je při volbě VT21 CID Galaxy nebo VT21 CID zcela totožné. Z tohoto důvodu se dále budeme zabývat jen nastavením VT21 CID. Po stisknutí tlačítka Komunikátor se otevře okno pro zadání 10 telefonních čísel, na které se přenáší zprávy přijaté z telefonního komunikátoru EZS. Formát 0-5 nevyužito 7 při této hodnotě modul místo naprogramovaných SMS textů posílá přijaté kódy telefonního komunikátoru EZS (ve formátu 4+2 nebo Contact ID). Při tomto nastavení se pro všechny přijaté kódy přenáší na všechna naprogramovaná telefonní čísla. 8 při tomto nastaveni se kódu MASTER přiřadí hodnota 40 (využívá se při komunikaci s EZS DSC). 9 při tomto nastaveni se kódu MASTER přiřadí hodnota 229 (využívá se při komunikaci s EZS GALAXY). Příklad: Formát je nastaven na hodnotu 7. Pokud komunikátor ústředny pošle například událost ve formátu Contact ID A1 AA A4A F (událost zapnutí ústředny uživatelem 40), je odeslána SMS s textem A1 AA A4A F*. Tato SMS je poslána i v případě, když je zmiňovanému kódu přiřazen text přenášené zprávy., Strana 24

25 Telefon 1-10 Vstupům z telefonního komunikátoru je přiřazeno 10 telefonních čísel a zjednodušeně pro nastavení těchto čísel platí stejné pravidla jako pro vstupy 1-6. Čísla jsou zadána ve formátu X-YYYYYYYYYYYYYYYY X - určuje TYP VOLÁNÍ TYP VOLÁNÍ 1 - pošle SMS 2 - pošle SMS a prozvoní zadané telefonní číslo, při vyzvednutí hovoru přehrává DTMF tóny, jako dovolání se bere to, že telefon vyzvání 3 - vyzvoní zadané telefonní číslo, při vyzvednutí hovoru přehrává DTMF tóny, jako dovolání se bere to, že telefon vyzvání 4 - pošle SMS 5 - pošle SMS a prozvoní zadané telefonní číslo, při vyzvednutí hovoru přehrává DTMF tóny, jako dovolání se bere to, že hovor je vyzvednut aspoň po dobu 5 sekund. Pokud telefon není vyzvednut, volání se opakuje, a to celkem čtyřikrát. 6 - vyzvoní zadané telefonní číslo, při vyzvednutí hovoru přehrává DTMF tóny, jako dovolání se bere to, že hovor je vyzvednut aspoň po dobu 5 sekund. Pokud telefon není vyzvednut, volání se opakuje, a to celkem čtyřikrát. Po stisknutí tlačítka Systém se otevře následující okno: Do tohoto okna zadáváme jména uživatelů, názvy bloků, názvy objektů a povolujeme přenos systémových, poruchových a zpráv o obnově poruch. V parametru Přenos definujeme telefonní čísla na které chceme zprávy přenášet. Strana 25

26 Po stisknutí jednoho z tlačítek Zóna x se otevře okno s názvy zón: Nastavení parametru Přenos a SMS je pro okna Systém a Zóny shodné. Přenos SMS Přenos SMS nastavuje se jen u textu SMS zpráv Zóna, Uživatel, Systém/Master, Porucha a Obnova. Na pozicích textu SMS zpráv Blok a Objekt je bez významu. Určuje, na která telefonní čísla se má uskutečnit přenos zpráv. Pro nastavení tohoto okýnka platí stejná pravidla jako při použití komunikace ve formátu 4+2 (v této kapitole je bližší popis tohoto parametru). slouží k zadání textu SMS zprávy. Při zadání dvou zpráv v jednom okně použijeme jako dělící znak mezi jednotlivými zprávami : (dvojtečka). Strana 26

27 SKLADBA TEXTU SMS ZPRÁVY formátu Contact ID Modul VT-21 může přenášet pět typů zpráv z komunikátoru EZS. O tom, které zprávy se budou přenášet, rozhoduje zadání textu v okýnkách Uživatel, Master, Porucha, Obnova a Zóna. Zprávy vygenerované modulem VT-21 jsou složeny z textů: Při nastavení tohoto formátu komunikátoru je text SMS zprávy vytvořen ze čtyřech dílčích textů, přičemž tři texty této zprávy nastavuje uživatel a jeden text je doplněn automaticky podle typu přijaté události. ID objektu blok událost zóna / uživatel ID objektu na tuto pozici je dosazen text z pozice objekt1 objekt4. Pro zadání názvu objektu 3 až 4 se musí použít znak pro rozdělení zpráv : (viz předpis před okénkem nastavení). Jednotlivým názvům objektů jsou přiřazeny tyto ID čísla objektu. Název objektu ID objektu objekt objekt Název objektu ID objektu objekt objekt Zadání textu Objekt není povinné. Pokud není text zprávy zadán, nebo modul přijme jiné, než výše uvedené ID číslo objektu, dosadí se do zprávy na tuto pozici prázdný znak. Blok Událost na tuto pozici je dosazen text z pozice Blok 1 Blok 32. Pro zadání názvu bloku 17 až 32 se musí použít znak pro rozdělení zpráv : (viz předpis před okénkem nastavení). Zadání textu Blok není povinné. Pokud není text zprávy zadán, dosadí se do zprávy na tuto pozici prázdný znak. na tuto pozici je modulem automaticky dosazen text události podle Contact ID kódu přijatého z komunikátoru EZS. Modul rozpoznává tři základní události Vypnutí, Zapnutí, Poplach, Poruchu a Obnovení poruchy. Některé poplachové zprávy a události zapnutí/vypnutí mohou být generovány bez čísla zóny/uživatele. V tomto případě se zmíněná událost přenáší pokud je zadán text v okýnku Systém. Události Zapnutí a Vypnutí Tyto SMS zprávy jsou vygenerovány a zaslány, pokud je přijat kód zapnutí nebo vypnutí objektu (bloku) s číslem uživatele, který danou operaci provedl, a v okénku MASTER, Uživatel 1 - Uživatel 32 je zadán libovolný text (jméno uživatele). Pokud chceme přenášet zprávy s číslem uživatele větším jak 32, zatrhneme v proměnné Možnosti (úvodní obrazovka) druhé okýnko. V tomto případě modul vygeneruje automaticky text s číslem uživatele - např. Uživatel 123. Strana 27

28 Typ Přenosový kód Text SMS zprávy 1 / VYPNUL / ZAPNUL 1 / PODSYSTEM VYPNUL / PODSYSTEM ZAPNUL Poplachové události Ve formátu Contact ID posílá ústředna při poplachu jednak zprávy s udáním čísla zóny, na které došlo k poplachu a jednak zprávy bez udání čísla zóny. Pokud VT-20 přijme zprávu, která neobsahuje číslo zóny, pak o odeslání SMS rozhoduje text zadaný v okénku SYSTÉM. Pokud na této pozici není zadán žádný text, není vygenerována žádná SMS zpráva. Pokud je přijata SMS zpráva s číslem zóny, potom o vygenerování SMS zprávy a jejím zaslání rozhoduje text (jméno zóny) zadaný v daném okénku zóna 1 zóna 264. Pokud není v daném okénku zadán text, není daná poplachová zpráva přenesena. Pokud chceme přenášet zprávy s číslem zóny větším jak 264, zatrhneme v proměnné Možnosti (úvodní obrazovka) první okýnko. V tomto případě modul vygeneruje automaticky text s číslem zóny - např.. Zóna 999. U zón, které nechcete přenášet zrušte přenosové kódy. Typ Přenosový kód Text SMS zprávy POPLACH NATLAK POPLACH NATLAK POZAR POPLACH KOUR POPLACH HORENI POPLACH ZATOPENO POPLACH TEPLO POZARNI TLACITKO POPLACH POTRUBI POPLACH PLAMEN POZARNI PREDPOPLACH POPLACH TISEN POPLACH vlozen tisnovy kod POPLACH TISEN POPLACH POPLACH vstup pod natlakem POPLACH ODCHOD pod natlakem POPLACH POPLACH obvodovy POPLACH vnitrni POPLACH 24.hod POPLACH POPLACH POPLACH venkovni POPLACH tamper PREDPOPLACH loupez Strana 28

29 1 139 POTVRZENI NARUSENI POTVRZENI NARUSENI POTVRZENI NARUSENI POTVRZENI NARUSENI PORUCHA EXPANDERU POPLACH TAMPER detektoru POPLACH TAMPER modulu TICHY poplach POPLACH POPLACH plyn POPLACH oxid uhelnaty CO PORUCHA POPLACH TAMPER PORUCHA nizke napeti v bezdratovem prvku Události Porucha a Obnova Zprávy typu Porucha a Obnova po poruše jsou přenášeny, pokud jsou zadány texty zpráv na pozicích PORUCHA : OBNOVA. Pokud jsou tyto pozice prázdné, nedojde k odeslaní žádné SMS zprávy informující o poruše v systému EZS. Typ Přenosový kód Text SMS zprávy 1 / PORUCHA v systemu / OBNOVA v systemu 1 / PORUCHA AC / OBNOVA AC 1 / PORUCHA baterie / OBNOVA baterie 1 / PORUCHA baterie / OBNOVA baterie 1 / PORUCHA zdroje / OBNOVA zdroje 1 / PORUCHA sireny / OBNOVA sireny 1 / PORUCHA modulu / OBNOVA modulu 1 / PORUCHA sbernice / OBNOVA sbernice PORUCHA IP komunikace PORUCHA PORUCHA pozarni zony POPLACH nebyl verifikovan PORUCHA POPLACH TAMPER PORUCHA nizke napeti v bezdratovem prvku Systémové události Tyto zprávy jsou generovány a přenášeny na základě zadání textu v okýnku Systém. Do této skupiny zpráv jsou zahrnuty všechny systémové zprávy (zapnutí, vypnutí, poplach, testy), které přijdou bez čísla uživatele nebo zóny. Pokud modul přijme z komunikátoru takovou zprávu tak ji přenesu jen v tom případě, pokud je zadán text v okýnku Systém. Strana 29

30 Typ Přenosový kód Text SMS zprávy 1 / ZVLASTNI VYPNUTI / ZAPNUTI 1 / Automaticke VYPNUTI / Automaticke ZAPNUTI RYCHLE ZASTREZENI Nedoslo k vypnuti v nastaveny cas VYPNUTI po poplachu Klavesnice zablokovana Systemovy test Periodicky test Nepravidelnost Poznámka: Pokud není text události (Zóna, Systém, Master, Uživatel, Porucha, Obnova) zadán, NEDOJDE K PŘENOSU TÉTO UDÁLOSTI POMOCÍ SMS ZPRÁVY. Poznámka: Pro ověření funkce při příjmu formátu 4+2 nebo Contact ID je vhodné použít monitorovací program VG Reader, který vypisuje jednak kód přijatý ústřednou EZS a jemu přiřazený text SMS zprávy. Zde se nachází další využití VT-21 jako přijímače formátu Contact ID při testování přenosu na PCO. Ukázka výpisu při použití programu VG Reader je v následujícím obrázku. Strana 30

31 V dalším textu je zobrazeno několik příkladů skladby SMS zprávy. EZS pošle zprávu ID objektu 1112 poplach na zóně 1 blok 1 Modul odešle SMS s textem OBJEKT 2 Muj dum POPLACH Vstupni dvere EZS pošle zprávu ID objektu 1111 poplach na zóně 1 blok 1 Modul odešle SMS s textem Muj dum POPLACH Vstupni dvere EZS pošle zprávu ID objektu 1111 poplach na zóně 1 blok 2 Modul odešle SMS s textem POPLACH Vstupni dvere EZS pošle zprávu ID objektu 4444 poplach na zóně 2 blok 1 Modul odešle SMS s textem Muj dum POPLACH Okno chodba EZS pošle zprávu ID objektu 1111 poplach na zóně 4 blok 1 Modul NEODEŠLE SMS není naprogramován text na pozici Zóna 4 EZS pošle zprávu ID objektu 1111 zapnutí bloku 1 uživatelem č.1 Modul odešle SMS s textem Muj dum ZAPNUL Milan EZS pošle zprávu ID objektu 1111 porucha baterie Modul odešle SMS s textem Muj dum PORUCHA baterie. Strana 31

32 Nastavení telefonního komunikátoru v ústředně EZS Aby modul VT-21 mohl přijímat zprávy z telefonního komunikátoru ve formátu 4+2 nebo Contact ID, musí být v ústředně EZS naprogramovány následující sekce tel. komunikátoru. Typ volby tel. čísla - může být nastaveno na pulsní i DTMF volbu (v tomto případě musí být vytáčeno tel. číslo o min. délce 6 libovolných číslic) Telefonní číslo - musí být nastaveno aspoň jedno číslo, pro nejrychlejší vytáčení v puslní volbě nastavte tel. číslo na D1, u DTMF volby musí být nastaveno aspoň 6 libovolných číslic např. D Identifikační číslo objektu - lze nastavit libovolnou kombinaci číslic, avšak pro nejrychlejší komunikaci pro formáty 4+2 doporučujeme nastavit ID objektu na Pokud chceme pro formát Contact ID využít možnost zadání názvu objektu musí být ID objektu 1111, 1112, 1113 nebo Přenosové kódy Pro komunikační formát naprogramujte přenosové kódy podle požadovaných událostí - kódy 11-FF. Pro komunikační formát Contact ID - nové ústředny už obsahují tabulku s nastavenými přenosovými kódy, stačí nastavit, aby ústředna používala tuto tabulku - u událostí, které nechcete posílat je nutné na ústředně zakázat posílání odpovídajících přenosových kódů Komunikační formát - nastavte požadovaný komunikační formát 4+2 (rychlost 10 až 40baudů, handshake 1400/2300Hz) nebo Contact ID Strana 32

33 2.2. Postup programování z počítače Propojíme modul GSM s počítačem pomocí přiloženého kabelu a spustíme program VT Setup. Vybereme COM port, na který máme připojený modul VT-21. Podle požadované operace zvolíme čtení nebo zápis dat do modulu VT-21. Modul se oproti starším verzím FW nemusí přepínat do programovacího režimu, modul nemusí být zaregistrovaný do GSM sítě ani v něm nemusí být přítomná SIM karta. Během čtení nebo zápisu dat se rozblikají LED-status a LED-GSM a na monitoru počítače se zobrazí bargraf informující o průběhu operace Programování EEPROM pomocí SMS Programování modulu pomocí SMS zpráv probíhá pomocí několika konfiguračních zpráv, které zasíláme do modulu. Modul po přijetí konfigurační zprávy provede změny v nastavení a vrátí uživateli SMS zprávu s novým nastavením modulu. Formát konfiguračních zpráv můžeme získat čtecím příkazem z modulu, popřípadě můžeme použit SMS z pamětí telefonu pokud jsme již před tím provedli čtení nastavení modulu, nebo je můžeme zadat přímo z klávesnice telefonu (v tomto případě musíme přesně dodržet formát jednotlivých zpráv). Na níže zobrazeném obrázku jsou znázorněny jednotlivé programovací sekce, na které je nastavení modulu rozděleno. Poznámka: Oproti starším verzím FW není možné pomocí SMS nastavit názvy vstupů a výstupů a texty zpráv přijatých z telefonního komunikátoru EZS. Na následujícím obrázku jsou vyznačeny jednotlivé sekce, které je možné u modulu VT-21 nastavit pomocí SMS. Při programování SMS se na začátku SMS zadává instalatérské heslo výrobní nastavení Jsou možné dva způsoby programovaní přímé a vyžádané. Všechny operace programování jsou zpětně potvrzovány SMS informující o novém nastavení EEPROM. Strana 33

34 Vyžádané V tomto případě zašleme dotaz na stav EEPROM. Modul nám odešle zpět SMS zprávu obsahující nastavení EEPROM. Tuto zprávu můžeme zeditovat a odeslat na zpět. Modul nám vrátí SMS s novým nastavením. S ohledem na délku SMS a přijímacího bufferu modulu jsou zprávy rozděleny na několik sekcí. Sekce 0 - pošle se nastavení Heslo, HesloI, Expandér, Armování, Zpoždění, Test, Citlivost, Relé, Puls, Možnosti a Formát z menu Komunikátor Sekce pošle nastavení vstupu 1-8 (čtyři telefonní čísla a SMS) Sekce 9 - pošle nastavení vstupu 9 ( čtyři telefonní čísla pro spínání) Sekce T1 - pošle nastavení telefonních čísel 1-5 z menu Komunikátor Sekce T2 - pošle nastavení telefonních čísel 6-10 z menu Komunikátor Sekce D - pošle celkem 12 SMS zpráv informujících o celkovém nastavení EEPROM Příkaz pro čtení nastavení pamětí modulu je možné sdružovat pro více sekcí. To znamená, že jednou dotazovací SMS můžeme získat nastavení více sekcí EEPROM. Například pokud chceme získat nastavení hlavičky a vstupů 2 a 3, pošleme jednu čtecí SMS zprávu ve formátu HESLOI C023 a modul nám vrátí 3 SMS zprávy s nastavením hlavičky a vstupů 2 a 3. Konfigurační zpráva vždy začíná instal. heslem HESLOI a programovacím příkazem G. Konfigurační zprávy k jednotlivým sekcím: G inst.i=4567 uziv.u=1234 exp.e=0 arm.a=- zpoz.z=4 test T=0 citl.s=4 rel.r=0 puls P=1 format.f=0 moznosti.j= ; Poznámka: Jednotlivá okna parametru Možnosti jsou vypsána v pořadí od 1 do 8 (hodnota 1 v tomto parametru reprezentuje zatržení příslušného okýnka) vst.g1 ;.-.;.-.;.-.;.-.;; vst.g2 ;.-.;.-.;.-.;.-.;; vst.g9 ;.-.;.-.;.-.;.-.;; U nastavení Vstupu 9 se pro výběr typu spínací operace používají velká písmena P puls Z zapnuto V vypnuto N negace R on/off podle počtu vyzvonění A typ spínaní podle programu A Za typem spínání následuje číslo ovládaného výstupu (viz. příklad nastavení). T tlf.cisla komunik.1-5 GT1;.-.;.-.;.-.;.-.;.-.; T tlf.cisla komunik.6-10 GT2;.-.;.-.;.-.;.-.;.-.; Strana 34

35 Příklad 1: Změna nastavení sekce 0 Heslo instalatéra je 4567 Chceme změnit hodnotu zpoždění na 40 sekund a citlivost na 20 cyklů Odešleme SMS ve formátu HESLOI CX v našem případě 4567 C0 HESLOI - heslo instalatéra C - příkaz pro čtení sekce paměti X - číslo čtené sekce (viz. výše číslo 0-D) Modul nám odešle nazpět zprávu 4567 G inst.i=4567 uziv.u=1234 exp.e=0 arm.a=- zpoz.z=4 test T=0 citl.s=4 rel.r=0 puls P=1 format.f=0 moznosti.j= ; hodnoty za znakem = můžeme editovat význam jednotlivých zkratek inst. - heslo instalatéra uziv. - heslo uživatele exp. - nastavení typu EXPANDÉRU arm. - nastavení armování vstupem 1 (povolení je arm.a=a) zpoz. - příchozí a odchozí zpoždění test - perioda odeslání testovací zprávy citl. - citlivost vstupů rel. - nastavení funkce relé puls - délka pulsu na výstupech relé format - formát z menu Komunikátor moznosti - jednotlivá okna parametru Možnosti G - příkaz pro otevření programovacího menu I= - příkaz pro programování instalatérského hesla U= - příkaz pro programování uživatelského hesla E= - příkaz pro programování typu expandéru A= - příkaz pro programování armování Z= - příkaz pro programování zpoždění T= - příkaz pro programování testovací zprávy S= - příkaz pro programování citlivosti vstupu R= - příkaz pro programování funkce relé P= - příkaz pro programování délky pulsu výstupních relé F= - příkaz pro programování formátu z menu Komunikátor J= - příkaz pro programování parametru Možnosti Tuto zprávu zeditujeme a odešleme nazpět 4567 G inst.i=4567 uziv.u=1234 exp.e=0 arm.a=- zpoz.z=40 test T=0 citl.s=20 rel.r=0 puls P=1 format.f=0 moznosti.j= ; Po zaslání dostaneme potvrzovací zprávu o novém nastavení ve formátu 4567 G inst.i=4567 uziv.u=1234 exp.e=0 arm.a=- zpoz.z=40 test T=0 citl.s=20 rel.r=0 puls P=1 format.f=0 moznosti.j= ; Strana 35
