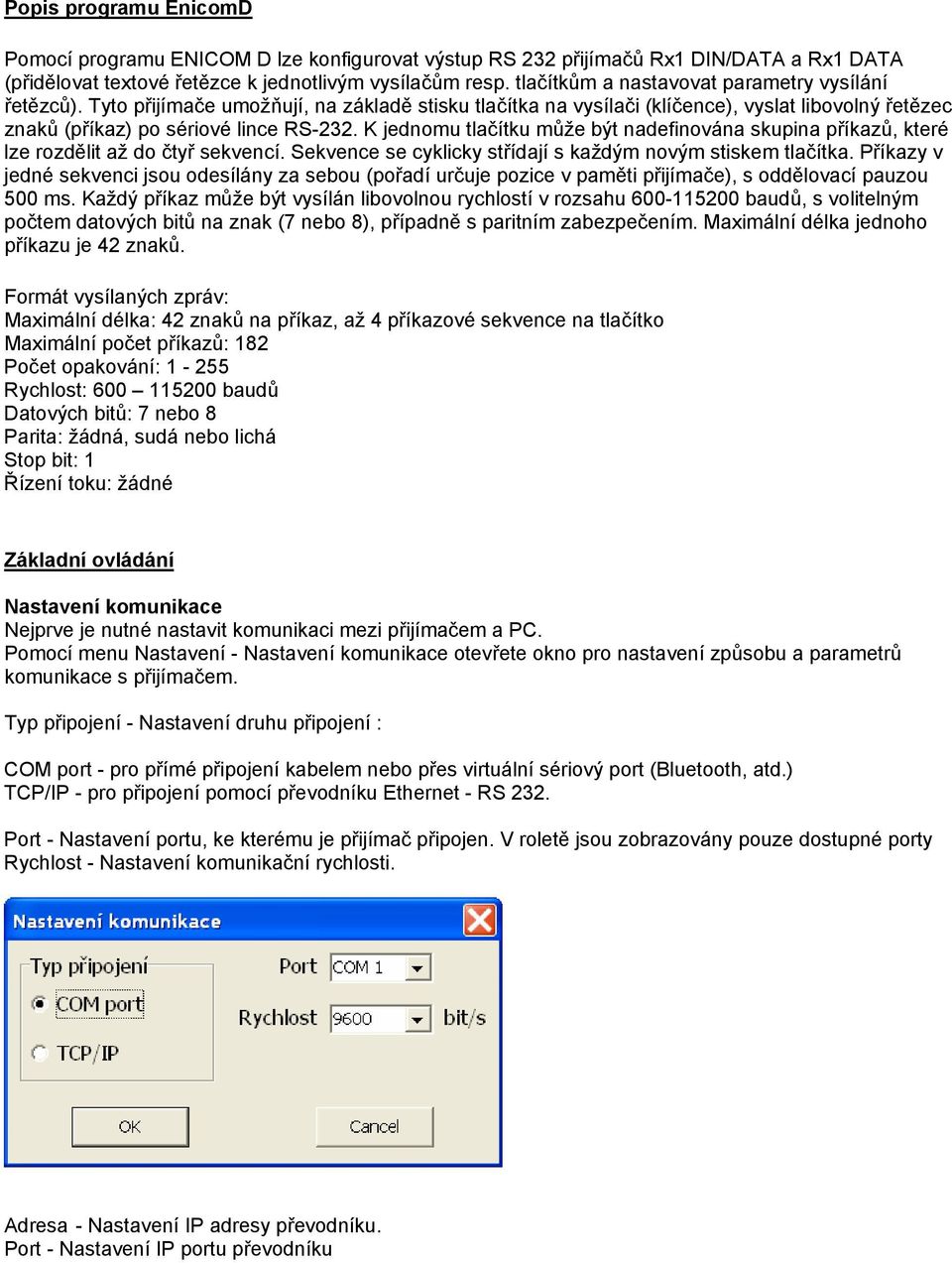

1 Popis programu EnicomD Pomocí programu ENICOM D lze konfigurovat výstup RS 232 přijímačů Rx1 DIN/DATA a Rx1 DATA (přidělovat textové řetězce k jednotlivým vysílačům resp. tlačítkům a nastavovat parametry vysílání řetězců). Tyto přijímače umožňují, na základě stisku tlačítka na vysílači (klíčence), vyslat libovolný řetězec znaků (příkaz) po sériové lince RS-232. K jednomu tlačítku může být nadefinována skupina příkazů, které lze rozdělit až do čtyř sekvencí. Sekvence se cyklicky střídají s každým novým stiskem tlačítka. Příkazy v jedné sekvenci jsou odesílány za sebou (pořadí určuje pozice v paměti přijímače), s oddělovací pauzou 500 ms. Každý příkaz může být vysílán libovolnou rychlostí v rozsahu baudů, s volitelným počtem datových bitů na znak (7 nebo 8), případně s paritním zabezpečením. Maximální délka jednoho příkazu je 42 znaků. Formát vysílaných zpráv: Maximální délka: 42 znaků na příkaz, až 4 příkazové sekvence na tlačítko Maximální počet příkazů: 182 Počet opakování: Rychlost: baudů Datových bitů: 7 nebo 8 Parita: žádná, sudá nebo lichá Stop bit: 1 Řízení toku: žádné Základní ovládání Nastavení komunikace Nejprve je nutné nastavit komunikaci mezi přijímačem a PC. Pomocí menu Nastavení - Nastavení komunikace otevřete okno pro nastavení způsobu a parametrů komunikace s přijímačem. Typ připojení - Nastavení druhu připojení : COM port - pro přímé připojení kabelem nebo přes virtuální sériový port (Bluetooth, atd.) TCP/IP - pro připojení pomocí převodníku Ethernet - RS 232. Port - Nastavení portu, ke kterému je přijímač připojen. V roletě jsou zobrazovány pouze dostupné porty Rychlost - Nastavení komunikační rychlosti. Adresa - Nastavení IP adresy převodníku. Port - Nastavení IP portu převodníku

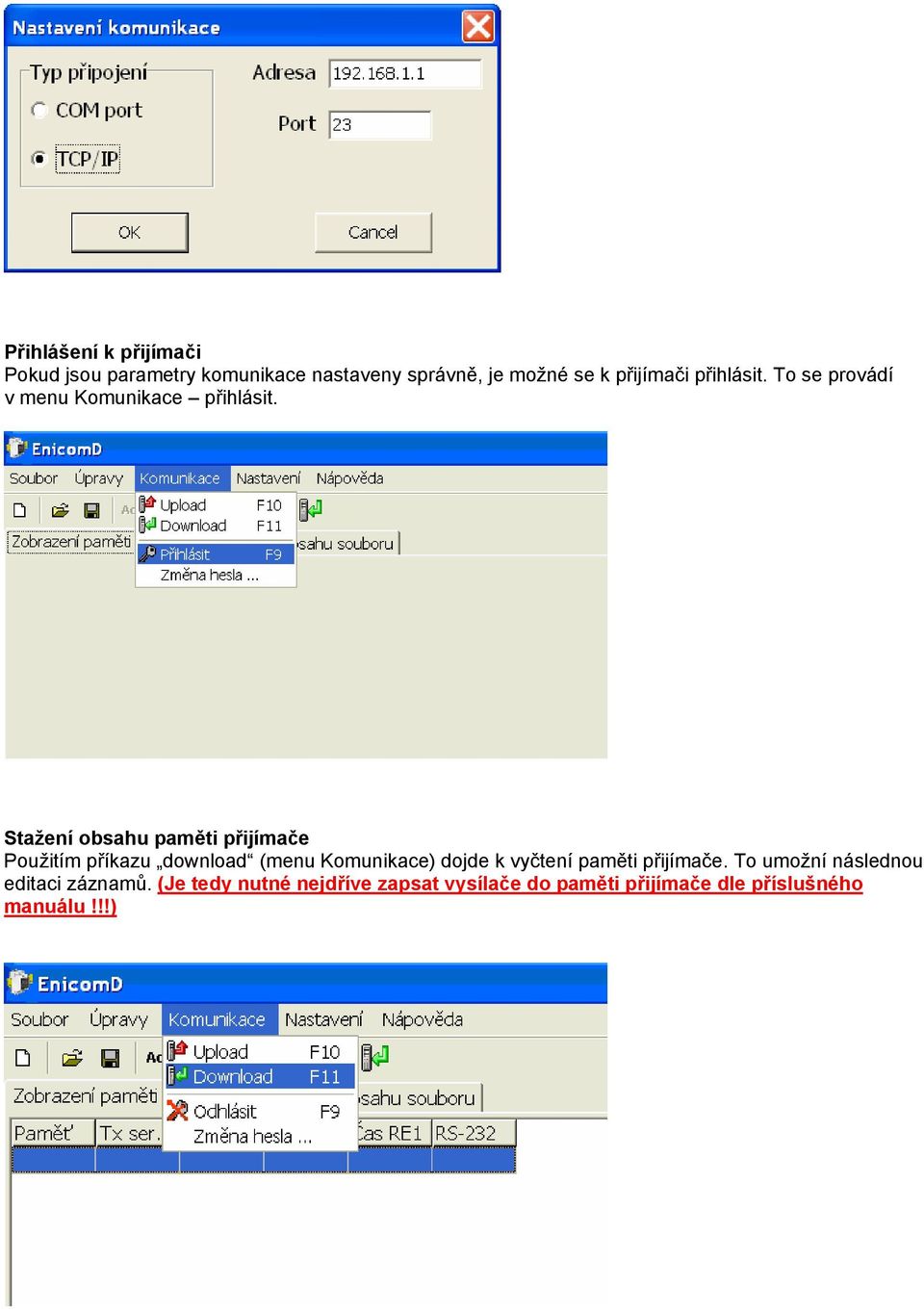

2 Přihlášení k přijímači Pokud jsou parametry komunikace nastaveny správně, je možné se k přijímači přihlásit. To se provádí v menu Komunikace přihlásit. Stažení obsahu paměti přijímače Použitím příkazu download (menu Komunikace) dojde k vyčtení paměti přijímače. To umožní následnou editaci záznamů. (Je tedy nutné nejdříve zapsat vysílače do paměti přijímače dle příslušného manuálu!!!)

3 Řádky v kartě Zobrazení paměti přijímače odpovídají jednotlivým záznamům v přijímači s následujícími údaji: Paměť určuje pozici v paměti přijímače Tx ser. Číslo sérivé číslo vysílače Tlačítka konkrétní tlačítko (kombinaci tlačítek) vysílače Funkce RE1 funkci ve které je nastaveno výstupní relé přijímače Čas RE1 časový interval v případě, že je použita funkce Timer RS232 popis výstupu séríové komunikace RS 232 Editace záznamů Nyní je možno začít přidělovat textové řetězce k jednotlivým vysílačům resp. tlačítkům a nastavovat parametry vysílání řetězců menu úpravy editovat záznam. V kartě Řízení pomocí RS 232 je možno přidělit konkrétní text. záznam, nastavit opakování, sekvenci nebo přímé vysílání kódu. Dále pak rychlost, počet bitů a paritu.

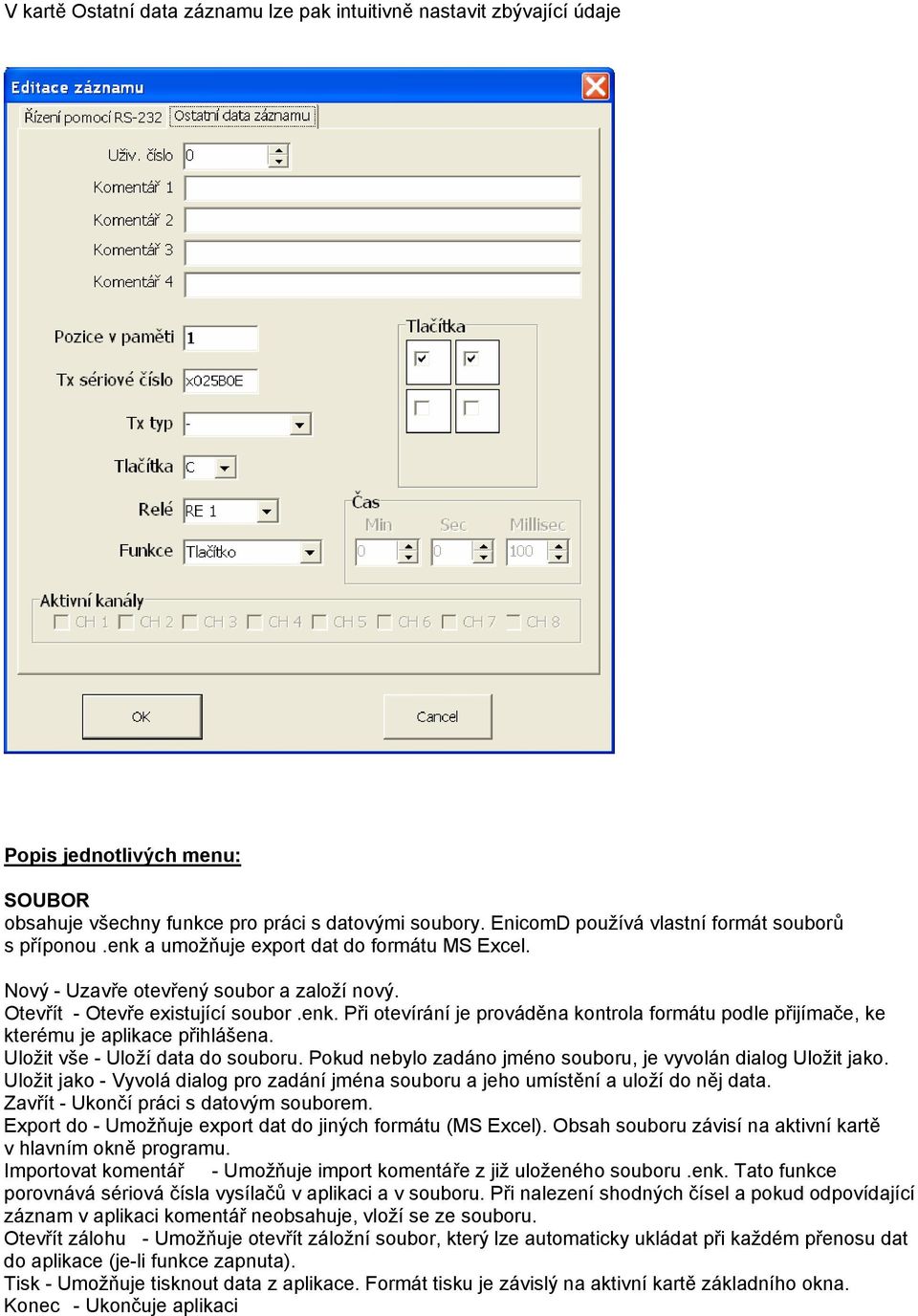

4 V kartě Ostatní data záznamu lze pak intuitivně nastavit zbývající údaje Popis jednotlivých menu: SOUBOR obsahuje všechny funkce pro práci s datovými soubory. EnicomD používá vlastní formát souborů s příponou.enk a umožňuje export dat do formátu MS Excel. Nový - Uzavře otevřený soubor a založí nový. Otevřít - Otevře existující soubor.enk. Při otevírání je prováděna kontrola formátu podle přijímače, ke kterému je aplikace přihlášena. Uložit vše - Uloží data do souboru. Pokud nebylo zadáno jméno souboru, je vyvolán dialog Uložit jako. Uložit jako - Vyvolá dialog pro zadání jména souboru a jeho umístění a uloží do něj data. Zavřít - Ukončí práci s datovým souborem. Export do - Umožňuje export dat do jiných formátu (MS Excel). Obsah souboru závisí na aktivní kartě v hlavním okně programu. Importovat komentář - Umožňuje import komentáře z již uloženého souboru.enk. Tato funkce porovnává sériová čísla vysílačů v aplikaci a v souboru. Při nalezení shodných čísel a pokud odpovídající záznam v aplikaci komentář neobsahuje, vloží se ze souboru. Otevřít zálohu - Umožňuje otevřít záložní soubor, který lze automaticky ukládat při každém přenosu dat do aplikace (je-li funkce zapnuta). Tisk - Umožňuje tisknout data z aplikace. Formát tisku je závislý na aktivní kartě základního okna. Konec - Ukončuje aplikaci

5 ÚPRAVY Zde jsou umístěny funkce, které pracují se záznamy vysílačů a vyhledávací funkce. Přidat záznam - Přidá záznam na první prázdné místo v paměti a nabídne dialogové okno pro editaci tohoto záznamu. Do nově založeného záznamu se okopírují data záznamu, který je při stisku tlačítka označen (mino tlačítkové kombinace, kterou je nutné znovu vybrat). Editovat záznam - Vyvolá dialogové okno pro editaci označeného záznamu v tabulce. Smazat záznam - Vymaže vybraný záznam v tabulce. Najít - Hledá první záznam, který odpovídá zadaným kritériím. Vyhledávání začíná vždy od prvního záznamu v paměti. Najít další - Hledá další záznam, který odpovídá zadaným kritériím v dialogu Najít. Vyhledávání začíná vždy od posledního nalezeného záznamu. Vyjmout, Kopírovat, Vložit - Operace se schránkou Windows.

6 KOMUNIKACE Zde naleznete funkce spolupracující s připojeným přijímačem. Jedná se hlavně o přenosy dat, autorizaci a nastavení samotné komunikace. Upload - Vymaže všechny záznamy v přijímači a přenese do něj aktuální obsah tabulky aplikace. Download - Okopíruje záznamy z přijímače do tabulky aplikace. Odhlásit - Provede odhlášení aplikace od přijímače. Změna hesla - Umožňuje změnu hesla přijímače NASTAVENÍ Nastavení aplikace Nastavení uživatelských polí (popisek a zobrazení). Výběr sloupce a směru, podle kterého budou řazeny záznamy v zobrazení souboru. Volba jazykové mutace Nastavení zvukového výstupu

7 Start aplikace Zde je možné provést přednastavení činností, které se provedou ihned po spuštění aplikace. Nastavení komunikace Nejprve je nutné nastavit komunikaci mezi přijímačem a PC. Pomocí menu Nastavení - Nastavení komunikace otevřete okno pro nastavení způsobu a parametrů komunikace s přijímačem. Typ připojení - Nastavení druhu připojení : COM port - pro přímé připojení kabelem nebo přes virtuální sériový port (Bluetooth, atd.) TCP/IP - pro připojení pomocí převodníku Ethernet - RS 232. Port - Nastavení portu, ke kterému je přijímač připojen. V roletě jsou zobrazovány pouze dostupné porty Rychlost - Nastavení komunikační rychlosti.

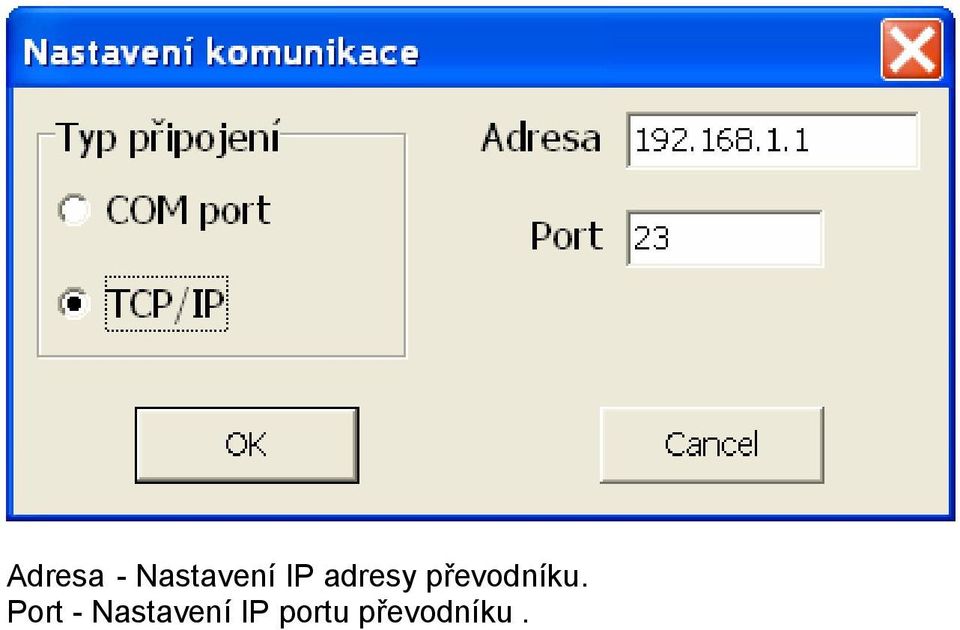

8 Adresa - Nastavení IP adresy převodníku. Port - Nastavení IP portu převodníku.
