Základní informace k použití rádiového vysílače Reggae RT

Transkript

1 Základní informace k použití rádiového vysílače Reggae RT Úvod: Reggae RT je nový typ rádiového vysílače pro sítě NAM Global(2), který nahrazuje původní řadu vysílačů TSM45x. Přináší větší kompatibilitu s tel.komunikátory zabezpečovacích ústředen, jednotný způsob konfigurace, známý z prostředí GPRS/LAN komunikátorů Reggae/Mini a propracovanou diagnostiku, včetně zabudovaných testů kvality komunikace v rádiové síti sít ***. Konfigurace: Reggae RT je možné konfigurovat pouze pomocí p kabelu KAB08* a sw NAM_ Manager**. Manager Na straně PC/NoteBooku je vyžadován COM port, popřípadě redukce USB/COM. K přístupu ke konfiguraci budete potřebovat přihlašovací jméno a heslo, které je shodné s přihlášením do GPRS komunikátorů Reggae. Po načtení typu zařízení se zobrazí několik záložek s možností změny jednotlivých parametrů.

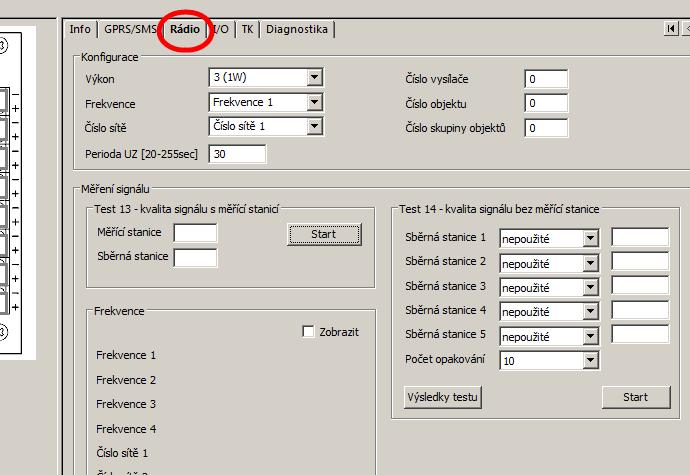

2 Pro nastavení parametrů rádiového vysílače zvolte záložku Rádio. V této části lze nastavit vysílací výkon vf části, použitou frekvenci (nejčastěji předvolba č.1), číslo Vaší rádiové sítě (nejčastěji předvolba č.1) a periodu udržovacích zpráv (pro rádiové sítě NAM Global (2) ponechte výchozí hodnotu 30sec. Číslo vysílače v rozsahu , pod kterým se má tento vysílač (objekt) hlásit na PCO, nastavte v označené kolonce. Ve zbylých kolonkách se provede automaticky přepočet na hodnoty ve tvaru, které se používaly u starších typů vysílačů TSM45x. V části Frekvence je možné zobrazit předvolené frekvence. Ve sloupci Default jsou zobrazeny frekvence, které využíváte dle Vašeho povolení Českého telekomunikačního úřadu. Po stisku tlačítka Čtení z Reggae se vyčtou skutečné hodnoty, které jsou nastaveny v zařízení. Tyto hodnoty by měly být totožné.

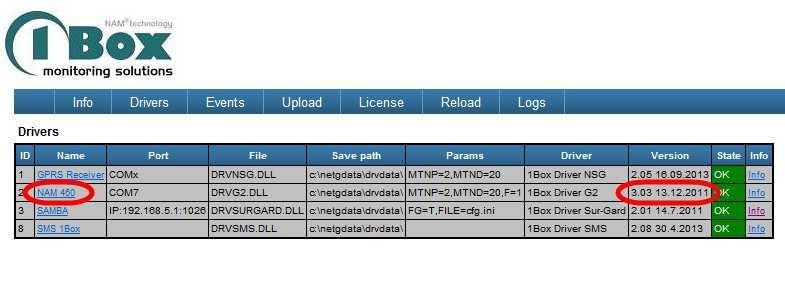

3 V sekci I/O lze nastavit chování jednotlivých napěťových vstupů vysílače. Pro plnou kompatibilitu se všemi verzemi PCO/driverů zvolte skupinu zpráv Smyčka. Na PCO se jednotlivé smyčky překládají jako Poplachy, Kód Pokud máte instalován rádiový driver ve verzi a vyšší (pro PCO 1BoxRack) nebo verzi a vyšší (pro starší PCO Global, verze s AppDriverem), lze využít i další nabízené významy vstupů. (Nutno doplnit převodní tabulku zpráv viz tabulka zpráv, str. 6-7). Verzi driveru zjistíte např. pomocí web.rozhraní 1BoxRacku: (V PCO Global pak v aplikaci AppDriver) Upozornění: Bez výše uvedených verzí rádiových driverů nebudou z vysílače zpracovány zprávy - Porucha/Obnova baterie (vysílač) - Výpadek/Obnova sítě (vysílač) Pro získání nejnovějších verzí rádiového driveru G2 se obraťte na technickou podporu NAM system, a.s.

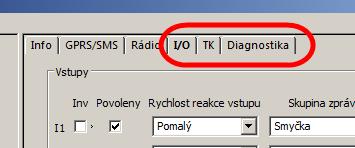

4 s nastavením připojené zabezpečovací ústředny. Ostatní záložky (I/O,TK,Diagnostika) jsou již shodné s GPRS komunikátory Reggae GTxx. Nastavení těchto konfiguračních položek proveďte podle požadavku na chování vstupů/výstupů a tel.komunikátoru v souladu Po změně konfigurace uložte změny do zařízení: Hlídanému objektu na straně PCO přiřaďte převodní tab.zpráv Reggae Základ + vhodnou tabulku pro překlad zpráv ústředny (CID Ademco, apod). Po definici objektu na straně PCO je nutné restartovat službu driverů! Toto se provádí přes webové rozhraní 1Boxu, menu Driver Service, funkce Reload. (přístup je chráněn heslem) Ověřit kvalitu příjmu rádiového signálu můžete pomocí dvou testů: Test 13 Tento test se používá, pokud máte k dispozici měřící stanici MRS45x. Tuto spusťte v režimu RUN. Do pole Měřící stanice vložte číslo měř.stanice (její konfig.parametr SrID), do pole Sběrná stanice vložte číslo sběrné stanice, proti které chcete test provádět. Test spustíte tl. Start. Pokud je vysílač i měřící stanice v dosahu testované sběrné stanice, budou se displeji měř.st. zobrazovat naměřené hodnoty, oddělené znakem. Levá hodnota je úroveň příjmu rad.signálu na sběrné stanici. Změnou polohy vysílače/antény vyhledejte místo s nejsilnějším signálem. Doporučená hodnota je >50 %

5 Test 14 Tento test se používá, pokud nemáte k dispozici měř.stanici. Je podporován pouze v případě, že je na straně PCO použita technologie 1BoxRack, aktivně využíváte služby sítě NSG (příjem GPRS/LAN komunikátorů řady Reggae), máte instalovány nejnovější verze AppPCO a driverů pro příjem zpráv z NSG a rádiové sítě a využíváte službu NSG_Control (ovládání výstupů Reggae). Pro zobrazení výsledků naměřených hodnot je rovněž nutné připojení k internetu. Jinak je možné zobrazit naměřené hodnoty pouze na straně PCO. Do označených polí vložte čísla sběrných stanic, se kterými chcete prověřit kvalitu spojení. Do samotných sběrných stanic není potřeba nic zadávat. Stiskněte Start, vyčkejte na dokončení testu (cca 10sec/sběrnou stanici) a zvolte Výsledky testu : Po otevření web.stránky zadejte Vaše přístupy do sítě NSG (Reggae). Zobrazí se naměřené hodnoty na jednotlivých sběrných stanicích, zpracované do podoby grafu.

6 Poznámky: * KAB 08 - dodává se samostatně a je použitelný i pro nastavení sběrných stanic a GPRS komunikátorů Reggae GTxx, LTxx, GLTbz ** Program NAM_Manager se již nyní používá ke konfiguraci např. GPRS komunikátorů řady Reggae a je možné si ho stáhnout zde: *** Plná podpora testu č.14 - kvality komunikace v rádiové síti je dostupná pouze při použití nejnovější technologie PCO 1BoxRack. Číselné kódy událostí, které zařízení odesílá do PCO (odpovídá tabulce REGGAE ZÁKLAD) ČZZ Zpráva Popis Pokles napájení Tato zpráva se generuje při detekci poklesu napájení pod 9V. Např. při vypnutí komunikátoru Pouze pro testy NAM Pouze v testovací verzi FW GSM Info Informace o stavu modemu. Ve výchozím stavu konfiguračně vypnuto. Lze povolit pouze ve fyzických položkách Autoreset Zpráva generovaná při automatickém resetu, pokud REGGAE 2 hodiny nekomunikuje (nepřijímá data) Teplota Informace o teplotě, kterou poskytuje modem. Konfiguračně vypnuto. Dá se zapnout pouze ve fyzických položkách Odpojení baterie Zpráva se generuje při detekci nepřítomnosti baterie. Přítomnost baterie se testuje v intervalu 1 minuta Připojení baterie Generuje se do 1 minuty po připojení baterie Výpadek 230V Generuje se při detekci výpadku 230V. Ve fyzické konfiguraci je nastaveno zpoždění generování zprávy na 5 minut Připojení 230V Generuje se při obnově 230V. Ve fyzické konfiguraci je nastaveno zpoždění generování zprávy na 3 minuty Nízké napětí baterie Zpráva se generuje při poklesu napětí baterie pod 11V VTS odpojeno Informace o odpojení VTS (pokud je použita) VTS připojeno Informace o připojení VTS (pokud je použita) Upgrade FW Zpráva se generuje při upgrade FW REGGAE (od verze 2.8). Od verze 3.0 (od verze 3.0 lze definovat význam vstupu I1 I8, podle toho se pak generují odpovídající zprávy) Poplach na smyčce Poplach na smyčce I1 I8 (dle Obnovení poplachu Obnovení poplachu na smyčce I1 I8 (dle Požár na smyčce Požár na smyčce I1 I8 (dle Obnovení požární smyčky Obnovení požáru na smyčce I1 I8 (dle

7 ČZZ Zpráva Popis Tíseň na smyčce Tíseň na smyčce I1 I8 (dle Obnova tísňové smyčky Obnovení tísně na smyčce I1 I8 (dle Porucha na smyčce Porucha na smyčce I1 I8 (dle Obnova poruchy na smyčce Obnovení poruchy na smyčce I1 I8 (dle Režim DEN Zapnutí režimu DEN na smyčce I1 I8 (dle Režim NOC Zapnutí režimu NOC na smyčce I1 I8 (dle Výpadek 230V na smyčce Výpadek 230V na smyčce I1 I8 (dle konfigurace) Obnova 230V na smyčce Obnova 230V na smyčce I1 I8 (dle konfigurace) Výpadek baterie na smyčce Výpadek baterie na smyčce I1 I8 (dle konfigurace) Obnova baterie na smyčce Obnova baterie na smyčce I1 I8 (dle konfigurace) PPZ/ZDP vypnuto PPZ vypnuto na smyčce I1 I8 (dle konfigurace) a EZS. Blokuje přenos a generování všech zpráv PPZ/ZDP zapnuto Obnoví přenos a generování všech zpráv na smyčce I1 I8 (dle konfigurace) a EZS. Od verze 5.0 (od verze 5.0 je doplněná detekce chyby komunikace s EZS) Zpráva se generuje v případech: chyba Chyba tel. komunikace parity, chyba délky, chyba v porovnání dvou zpráv za sebou, překročený počet opakování. Od verze 6.0 (od verze 6.0 je podporován záložní kanál SMS) Vyčerpání SMS limitu Zpráva se generuje po vyčerpání počtu SMS zpráv, který je nastaven v konfiguraci Obnova SMS limitu Zpráva se generuje při přechodu do dalšího účtovacího období limitu SMS Obnovení komunikace RS Zpráva o obnově komunikace REGGAE s EPS komunikátorem Porucha komunikace RS Zpráva o poruše komunikace REGGAE s EPS komunikátorem. Od verze Ztráta signálu GPRS Zpráva se generuje při ztrátě přihlášení do GPRS sítě (operátora) Obnova GPRS Zpráva se generuje při obnově přihlášení do GPRS sítě (operátora) Porucha komunikace s PCO Zpráva se generuje při ztrátě komunikace GPRS. Odesílá se SMS kanálem. SMS není v rámci SMS limitu Obnova komunikace s PCO Zpráva se generuje při obnově komunikace GPRS.
