Systémy pro plo né vytápûní a chlazení Roth... inovace a úãinnost pro moderní Ïivotní prostory

Transkript

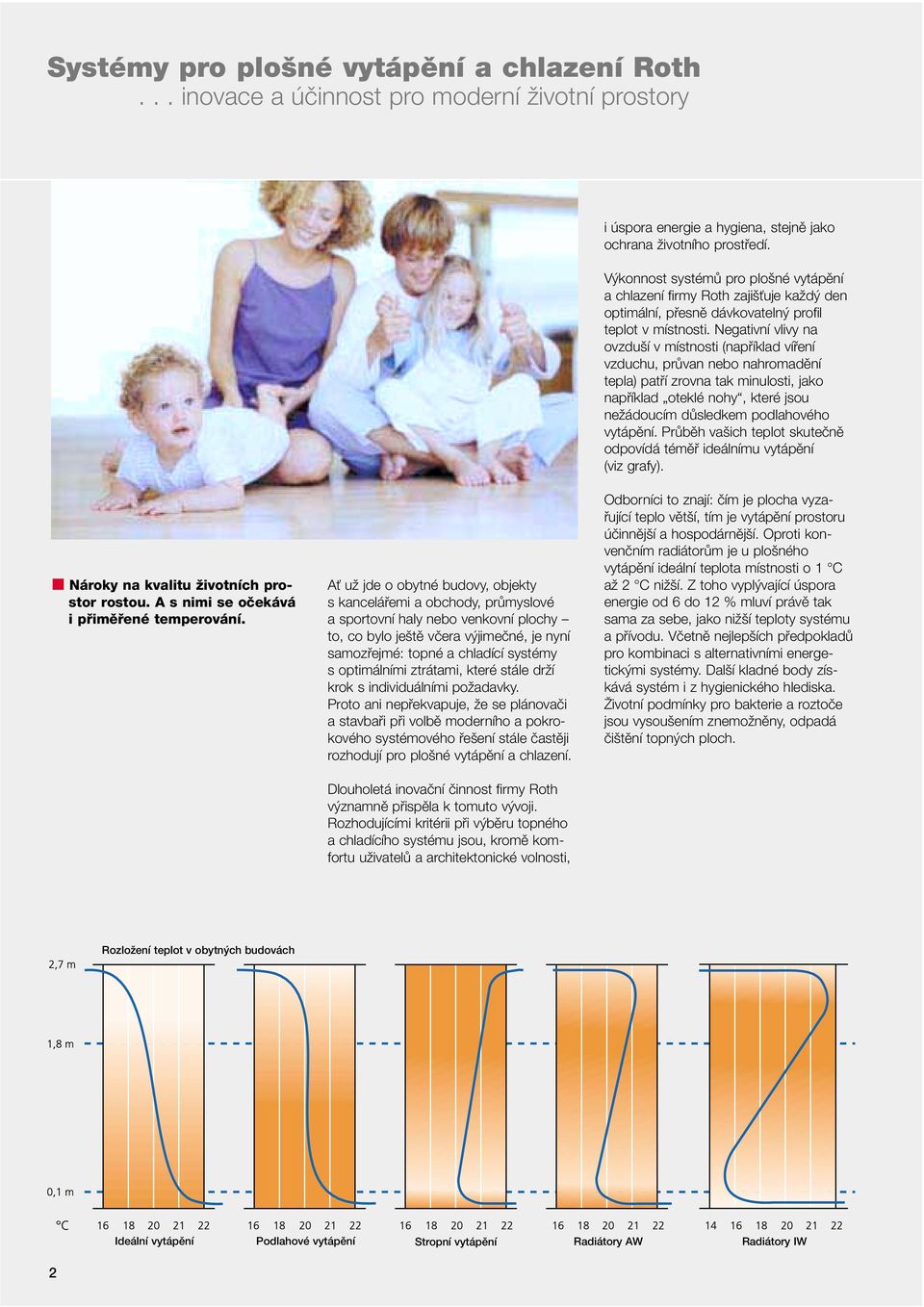

1 Systémy pro plo né vytápûní a chlazení Roth... inovace a úãinnost pro moderní Ïivotní prostory i úspora energie a hygiena, stejnû jako ochrana Ïivotního prostfiedí. V konnost systémû pro plo né vytápûní a chlazení firmy Roth zaji Èuje kaïd den optimální, pfiesnû dávkovateln profil teplot v místnosti. Negativní vlivy na ovzdu í v místnosti (napfiíklad vífiení vzduchu, prûvan nebo nahromadûní tepla) patfií zrovna tak minulosti, jako napfiíklad oteklé nohy, které jsou neïádoucím dûsledkem podlahového vytápûní. PrÛbûh va ich teplot skuteãnû odpovídá témûfi ideálnímu vytápûní (viz grafy). Nároky na kvalitu Ïivotních prostor rostou. A s nimi se oãekává i pfiimûfiené temperování. AÈ uï jde o obytné budovy, objekty s kanceláfiemi a obchody, prûmyslové a sportovní haly nebo venkovní plochy to, co bylo je tû vãera v jimeãné, je nyní samozfiejmé: topné a chladící systémy s optimálními ztrátami, které stále drïí krok s individuálními poïadavky. Proto ani nepfiekvapuje, Ïe se plánovaãi a stavbafii pfii volbû moderního a pokrokového systémového fie ení stále ãastûji rozhodují pro plo né vytápûní a chlazení. Dlouholetá inovaãní ãinnost firmy Roth v znamnû pfiispûla k tomuto v voji. Rozhodujícími kritérii pfii v bûru topného a chladícího systému jsou, kromû komfortu uïivatelû a architektonické volnosti, Odborníci to znají: ãím je plocha vyzafiující teplo vût í, tím je vytápûní prostoru úãinnûj í a hospodárnûj í. Oproti konvenãním radiátorûm je u plo ného vytápûní ideální teplota místnosti o 1 C aï 2 C niï í. Z toho vypl vající úspora energie od 6 do 12 % mluví právû tak sama za sebe, jako niï í teploty systému a pfiívodu. Vãetnû nejlep ích pfiedpokladû pro kombinaci s alternativními energetick mi systémy. Dal í kladné body získává systém i z hygienického hlediska. Îivotní podmínky pro bakterie a roztoãe jsou vysou ením znemoïnûny, odpadá ãi tûní topn ch ploch. RozloÏení teplot v obytn ch budovách Ideální vytápûní Podlahové vytápûní Stropní vytápûní Radiátory AW Radiátory IW 2

2 Modulov regulaãní systém firmy Roth... technologicky piãkové fie ení pro správu budovy PouÏití a moïnosti komunikace Regulaãní systém pro rodinné domy a obytné bloky, kanceláfiské budovy, prûmyslové budovy, aï po mimofiádná fie ení pfii stavbû objektu tûmto poïadavkûm odpovídá modulov regulaãní systém firmy Roth. MÛÏe se univerzálnû pouïít ve v ech typech budov, protoïe se mûïe kdykoliv pfiizpûsobit technick m poïadavkûm systému, ale i potfiebám uïivatelû. UmoÏÀuje to dûslednû sledovaná, modulová konstrukce jednotliv ch základních souãástí regulace. Dohromady tvofií spolehliv systém s moïností roz ífiení a s optimálnû mezi sebou sladûn mi funkcemi. Pfiednosti, které mluví samy za sebe: Systém lze sestavit variabilnû a individuálnû podle dan ch poïadavkû. Jednoduchá montáï pomocí konektorového spojení modulû. Optimální komfort obsluhy (PC, mobil). Odpovídá speciálním poïadavkûm nízkoteplotních systémû. MoÏnost pfiipojení na sbûrnici. MoÏné rozhraní k rozvodnému systému budovy. Roz ífiení na kompletní systém správy domu. Rozsáhl servis pomocí externí kontroly. Individuálnû programovateln. V normovan ch krytech, lze integrovat do euroli ty. Systém pro plo né vytápûní Roth v Heliotropu, Freiburg 19

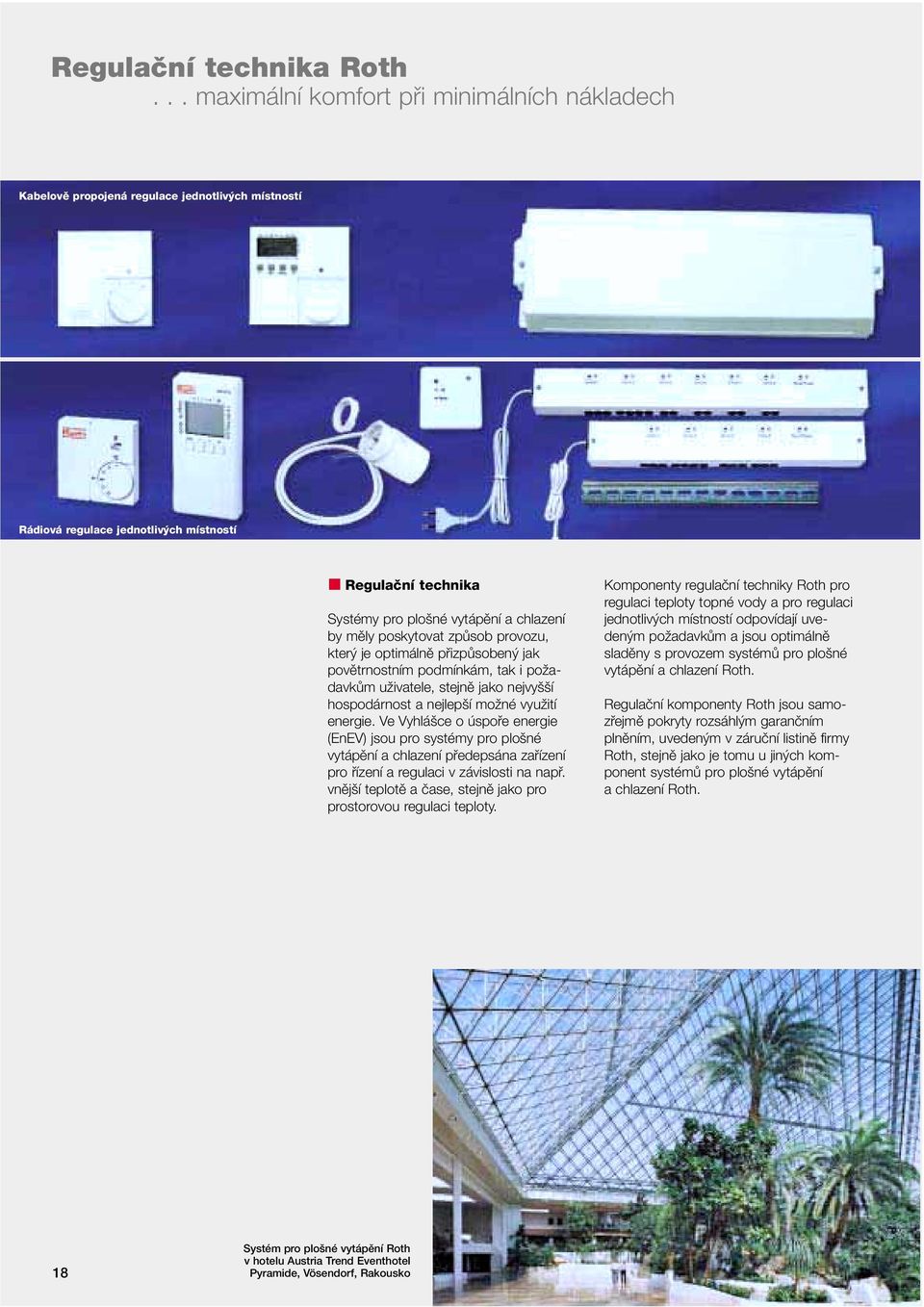

3 Regulaãní technika Roth... maximální komfort pfii minimálních nákladech Kabelovû propojená regulace jednotliv ch místností Rádiová regulace jednotliv ch místností Regulaãní technika Systémy pro plo né vytápûní a chlazení by mûly poskytovat zpûsob provozu, kter je optimálnû pfiizpûsoben jak povûtrnostním podmínkám, tak i poïadavkûm uïivatele, stejnû jako nejvy í hospodárnost a nejlep í moïné vyuïití energie. Ve Vyhlá ce o úspofie energie (EnEV) jsou pro systémy pro plo né vytápûní a chlazení pfiedepsána zafiízení pro fiízení a regulaci v závislosti na napfi. vnûj í teplotû a ãase, stejnû jako pro prostorovou regulaci teploty. Komponenty regulaãní techniky Roth pro regulaci teploty topné vody a pro regulaci jednotliv ch místností odpovídají uveden m poïadavkûm a jsou optimálnû sladûny s provozem systémû pro plo né vytápûní a chlazení Roth. Regulaãní komponenty Roth jsou samozfiejmû pokryty rozsáhl m garanãním plnûním, uveden m v záruãní listinû firmy Roth, stejnû jako je tomu u jin ch komponent systémû pro plo né vytápûní a chlazení Roth. 18 Systém pro plo né vytápûní Roth v hotelu Austria Trend Eventhotel Pyramide, Vösendorf, Rakousko

4 Obsah Úvod/Obsah strana 2/3 Technologie CoEx S5 Roth strana 4/5 V hfievné trubky Roth systému Roth DUOPEX S5 Roth X-PERT S5 strana 6/7 Originální systém Roth Tacker strana 8/9 Od v roby pfies projektování aï k montáïi a samozfiejmû navíc: Kdo chce uïívat v ech pfiedností plo - ného vytápûní a chlazení, rozhodnû vsadí na rozsáhlou nabídku systémû Roth. Firma Roth nabízí totiï pro nejrûznûj í poïadavky nejen optimální fie ení, ale doplní ho zároveà pfiíslibem kvality a servisu, kter si zaslouïí dûvûru. Znaãné pfiedzpracování v závodû, univerzální moïnosti pouïití, komponenty systému navzájem optimálnû sladûné, dlouhá Ïivotnost a stálost hodnot jsou pfiednosti systému Roth. V systému jsou v plném rozsahu skloubeny ve keré pfiednosti plo ného vytápûní a chlazení. Proã se spokojit s málem? Nopkov systém Roth strana 10/11 Systém pro suchou v stavbu Roth TBS strana 12/13 Systém nosn ch prvkû trubek Roth RTS Vytápûní prûmyslov ch a venkovních ploch Vytápûní sportovních a pruïn ch podlah Stûnové vytápûní strana 14/15 Systém pro vytápûní a chlazení Roth strana 16 Roth Isocore strana 17 Regulaãní technika Roth strana 18 Modulov regulaãní systém Roth strana 19 3

5 Technologie Roth CoEx S5... s 5 pfiednostmi vïdy bezpeãná V ech dobr ch vûcí je A trubky jsou tepnami perfektnû naplánovaného a optimálnû fungujícího systému pro plo né vytápûní a chlazení Z profesionálního systému profitujte pûtinásobnû. Nová filozofie trubek firmy Roth to umoïàuje. ProtoÏe jak osvûdãená v hfievná trubka systému Roth DUOPEX S5 s originálním systémem Roth Tacker, tak i inovovaná v hfievná trubka systému Roth X-PERT S5 se nopkov m systémem Roth pro nízkoteplotní oblasti, mají díky své pûtivrstvé stavbû pût hmatateln ch pfiedností pro Va i spokojenost. Oba typy v hfievn ch trubek systému jsou vyrobeny osvûdãenou a jedineãnou pûtivrstvou technologií CoEx. Pfiednost 1 Pfiednost 2 Kvalita díky 5 vrstvám S5 Odborná zpûsobilost systému Aby systémy splàovaly vysoké poïadavky stavebních firem a transportu, jsou v hfievné trubky systému Roth DUOPEX S5 a X-PERT S5 tovfieny pûti vrstvami. Tyto vrstvy jsou navzájem nedûlitelnû spojeny technologií CoEx S5 a vytváfiejí sendviãov materiál s vysokou odolností a dlouhou Ïivotností. e ení nároãn ch úkolû systémy Roth Firma Roth, jako vynálezce úchytek (Tacker) patfií k vedoucím firmám nabízejícím systémy pro plo né vytápûní a chlazení. Originální systém Roth Tacker se v praxi milionkrát osvûdãil. Roth má dlouholeté zku enosti, a tím i nejvût í technologické know-how. Originální systém Roth Tacker a nopkov systém Roth splàují kromû technick ch norem i nejvy í poïadavky na kvalitu a bezpeãnost. 4

6 Roth Isocore... nov zpûsob temperování budov Tyto v hody systému jsou dosaïeny integrací vodovodního systému do masivních betonov ch stropû a stûnov ch panelû, ãímï se vyuïije jejich schopnost akumulace pro temperování budovy. Pro Roth Isocore se ideálnû hodí pfiedev ím nové stavby kanceláfisk ch a správních budov s velk mi plochami moïné akumulace. Roth Isocore ve Stfiedisku pro energie budoucnosti v Berlínû Roth Isocore Síla akumulace betonu Smysluplné vyuïívání hodnotn ch zdrojû zûstává nadále jednou z nejdûleïitûj ích v zev 21. století. Roth Isocore ideálním zpûsobem odpovídá dan m poïadavkûm. Nízké teploty systému v pfiípadû vytápûní a relativnû vysoké teploty systému v pfiípadû chlazení umoïàují úsporné pouïití energie. Efektivnû lze integrovat existující zdroje ekologické energie, napfi. solární, geotermické, atd. Poskytuje Ïádané, pohodlné a témûfi konstantní temperování prostoru, nezávislé na vnitfiních a vnûj ích vlivech. Zvlá tnosti Roth Isocore: Ve kerá technika systému ze speciálnû navzájem sladûn ch souãástí systému. MontáÏní jednotky pfiedzpracované ze závodu. Rozsáhlé poskytování servisních sluïeb. Silná podpora pfii pfiípravû plánu. Projektování zafiízení, odeslání na místo stavby a kolaudace systému ve specifick ch objektech provádí firma Roth. Vysoká variabilita pouïívané montáïní techniky. Osvûdãen, v praxi vyzkou en koncept regulace. Testované údaje v konu. 17

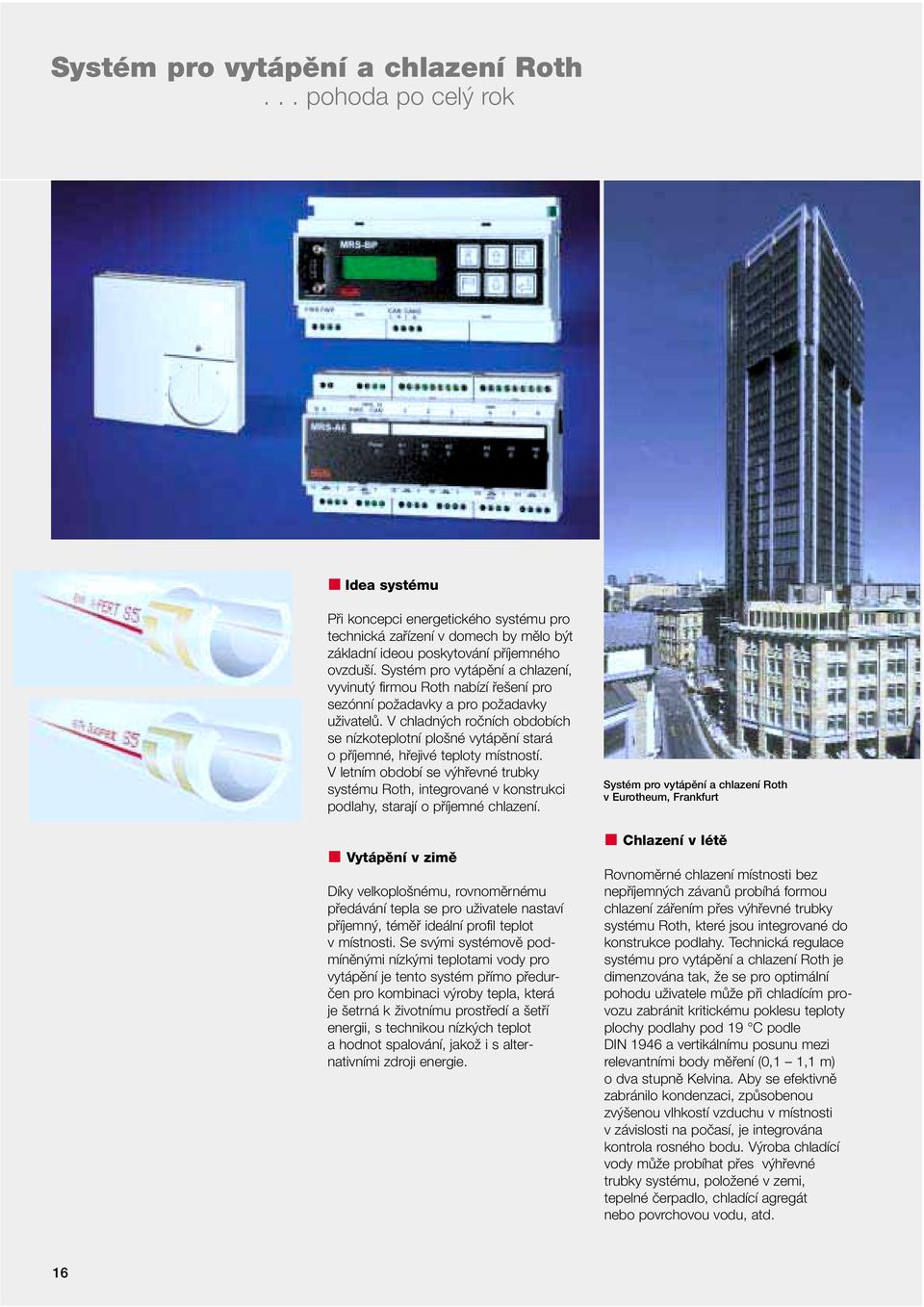

7 Systém pro vytápûní a chlazení Roth... pohoda po cel rok Idea systému Pfii koncepci energetického systému pro technická zafiízení v domech by mûlo b t základní ideou poskytování pfiíjemného ovzdu í. Systém pro vytápûní a chlazení, vyvinut firmou Roth nabízí fie ení pro sezónní poïadavky a pro poïadavky uïivatelû. V chladn ch roãních obdobích se nízkoteplotní plo né vytápûní stará o pfiíjemné, hfiejivé teploty místností. V letním období se v hfievné trubky systému Roth, integrované v konstrukci podlahy, starají o pfiíjemné chlazení. Vytápûní v zimû Díky velkoplo nému, rovnomûrnému pfiedávání tepla se pro uïivatele nastaví pfiíjemn, témûfi ideální profil teplot v místnosti. Se sv mi systémovû podmínûn mi nízk mi teplotami vody pro vytápûní je tento systém pfiímo pfiedurãen pro kombinaci v roby tepla, která je etrná k Ïivotnímu prostfiedí a etfií energii, s technikou nízk ch teplot a hodnot spalování, jakoï i s alternativními zdroji energie. Systém pro vytápûní a chlazení Roth v Eurotheum, Frankfurt Chlazení v létû Rovnomûrné chlazení místnosti bez nepfiíjemn ch závanû probíhá formou chlazení záfiením pfies v hfievné trubky systému Roth, které jsou integrované do konstrukce podlahy. Technická regulace systému pro vytápûní a chlazení Roth je dimenzována tak, Ïe se pro optimální pohodu uïivatele mûïe pfii chladícím provozu zabránit kritickému poklesu teploty plochy podlahy pod 19 C podle DIN 1946 a vertikálnímu posunu mezi relevantními body mûfiení (0,1 1,1 m) o dva stupnû Kelvina. Aby se efektivnû zabránilo kondenzaci, zpûsobenou zv enou vlhkostí vzduchu v místnosti v závislosti na poãasí, je integrována kontrola rosného bodu. V roba chladící vody mûïe probíhat pfies v hfievné trubky systému, poloïené v zemi, tepelné ãerpadlo, chladící agregát nebo povrchovou vodu, atd. 16

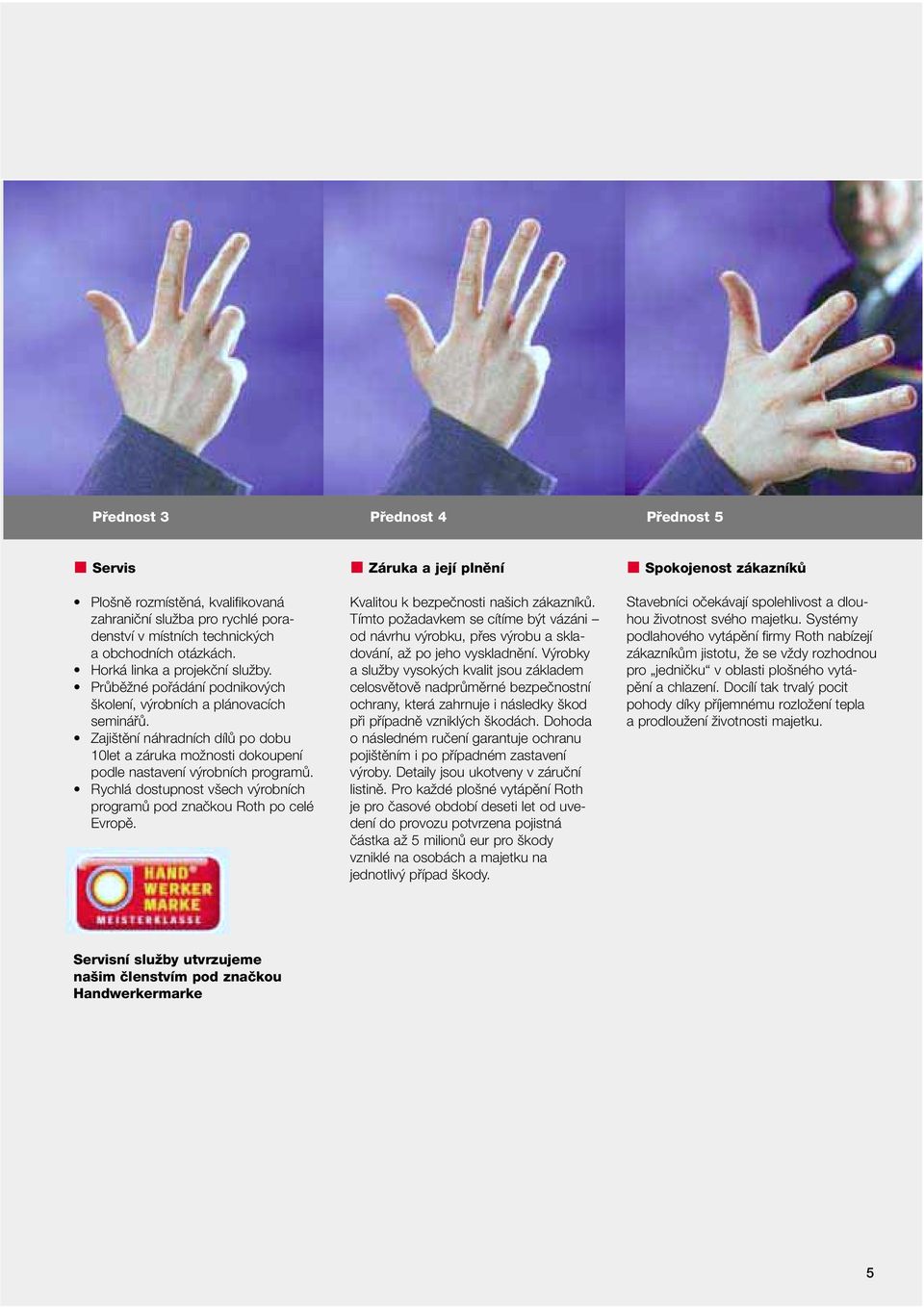

8 Pfiednost 3 Pfiednost 4 Pfiednost 5 Servis Plo nû rozmístûná, kvalifikovaná zahraniãní sluïba pro rychlé poradenství v místních technick ch a obchodních otázkách. Horká linka a projekãní sluïby. PrÛbûÏné pofiádání podnikov ch kolení, v robních a plánovacích semináfiû. Zaji tûní náhradních dílû po dobu 10let a záruka moïnosti dokoupení podle nastavení v robních programû. Rychlá dostupnost v ech v robních programû pod znaãkou Roth po celé Evropû. Záruka a její plnûní Kvalitou k bezpeãnosti na ich zákazníkû. Tímto poïadavkem se cítíme b t vázáni od návrhu v robku, pfies v robu a skladování, aï po jeho vyskladnûní. V robky a sluïby vysok ch kvalit jsou základem celosvûtovû nadprûmûrné bezpeãnostní ochrany, která zahrnuje i následky kod pfii pfiípadnû vznikl ch kodách. Dohoda o následném ruãení garantuje ochranu poji tûním i po pfiípadném zastavení v roby. Detaily jsou ukotveny v záruãní listinû. Pro kaïdé plo né vytápûní Roth je pro ãasové období deseti let od uvedení do provozu potvrzena pojistná ãástka aï 5 milionû eur pro kody vzniklé na osobách a majetku na jednotliv pfiípad kody. Spokojenost zákazníkû Stavebníci oãekávají spolehlivost a dlouhou Ïivotnost svého majetku. Systémy podlahového vytápûní firmy Roth nabízejí zákazníkûm jistotu, Ïe se vïdy rozhodnou pro jedniãku v oblasti plo ného vytápûní a chlazení. Docílí tak trval pocit pohody díky pfiíjemnému rozloïení tepla a prodlouïení Ïivotnosti majetku. Servisní sluïby utvrzujeme na im ãlenstvím pod znaãkou Handwerkermarke 5

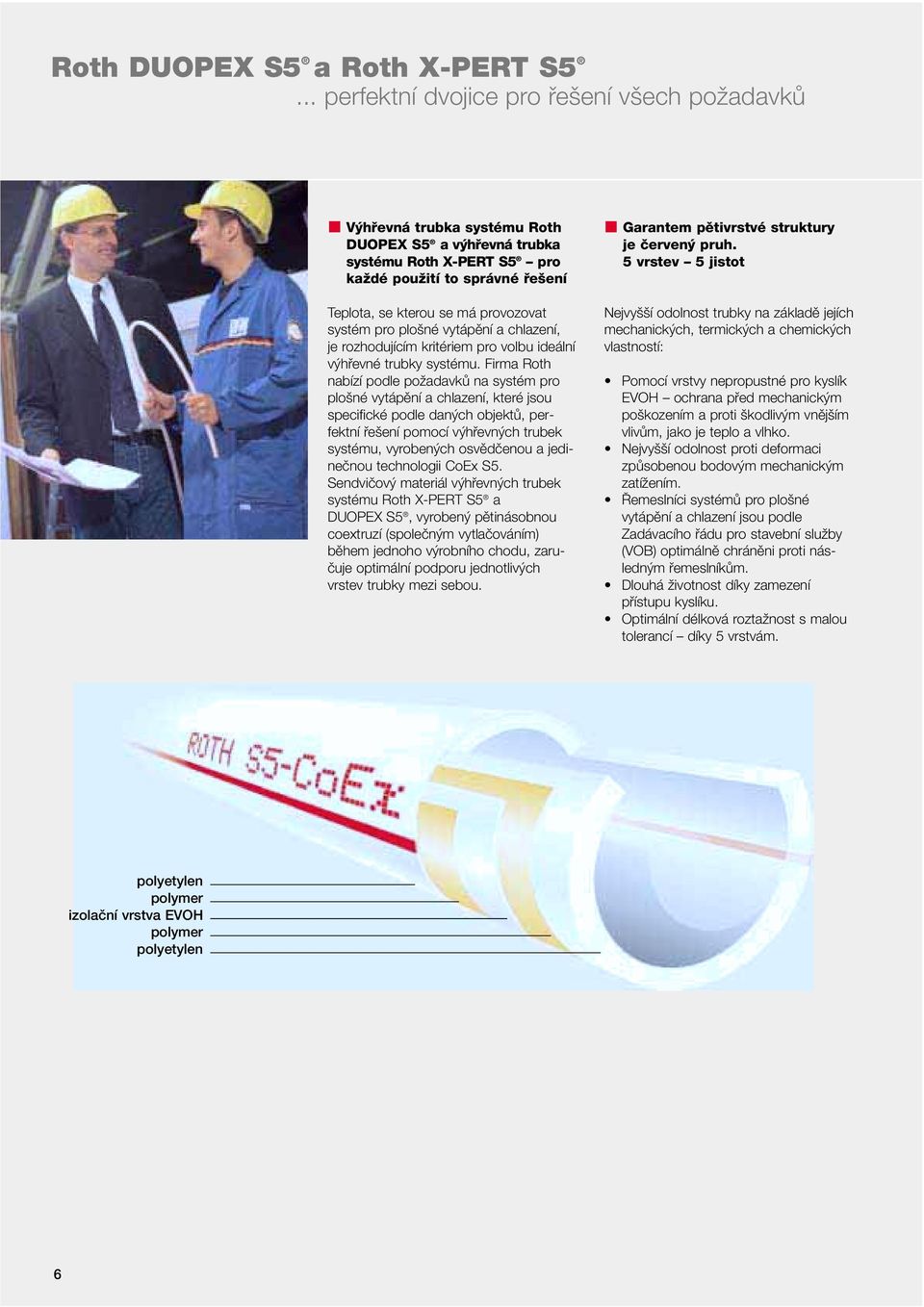

9 Roth DUOPEX S5 a Roth X-PERT S5... perfektní dvojice pro fie ení v ech poïadavkû V hfievná trubka systému Roth DUOPEX S5 a v hfievná trubka systému Roth X-PERT S5 pro kaïdé pouïití to správné fie ení Teplota, se kterou se má provozovat systém pro plo né vytápûní a chlazení, je rozhodujícím kritériem pro volbu ideální v hfievné trubky systému. Firma Roth nabízí podle poïadavkû na systém pro plo né vytápûní a chlazení, které jsou specifické podle dan ch objektû, perfektní fie ení pomocí v hfievn ch trubek systému, vyroben ch osvûdãenou a jedineãnou technologii CoEx S5. Sendviãov materiál v hfievn ch trubek systému Roth X-PERT S5 a DUOPEX S5, vyroben pûtinásobnou coextruzí (spoleãn m vytlaãováním) bûhem jednoho v robního chodu, zaruãuje optimální podporu jednotliv ch vrstev trubky mezi sebou. Garantem pûtivrstvé struktury je ãerven pruh. 5 vrstev 5 jistot Nejvy í odolnost trubky na základû jejích mechanick ch, termick ch a chemick ch vlastností: Pomocí vrstvy nepropustné pro kyslík EVOH ochrana pfied mechanick m po kozením a proti kodliv m vnûj ím vlivûm, jako je teplo a vlhko. Nejvy í odolnost proti deformaci zpûsobenou bodov m mechanick m zatíïením. emeslníci systémû pro plo né vytápûní a chlazení jsou podle Zadávacího fiádu pro stavební sluïby (VOB) optimálnû chránûni proti následn m fiemeslníkûm. Dlouhá Ïivotnost díky zamezení pfiístupu kyslíku. Optimální délková roztaïnost s malou tolerancí díky 5 vrstvám. polyetylen polymer izolaãní vrstva EVOH polymer polyetylen 6

10 Sportovní hala DráÏìany Sportovní hala a Fitnescentrum Barbezieux, Francie Vytápûní sportovních a pruïn ch podlah Roth Zde jde o speciální v voj pro oblast sportovních a pruïn ch podlah. Patentovan systém nosn ch prvkû trubek Roth se mûïe díky svému zvlá tnímu uzpûsobení optimálnû integrovat do jakékoliv podlahové konstrukce. Tento systém je modulovû koncipovan a skládá se jen z malého mnoïství komponent systému s vysok m stupnûm pfiedzpracovanosti. Pro kaïdou budovu zda tûlocviãnu, gymnastick sál, víceúãelovou halu ãi sportovní halu atd. se mûïe zvolit správná podlaha, bez ohledu na systém vytápûní. Stûnové vytápûní Roth MontáÏ stûnového vytápûní Roth mûïe b t provedena na základû systému nosn ch prvkû trubek. Nosné prvky RTS se podle konkrétní situace upevní na stûnu pomocí hmoïdinûk a roubû. Pfii pouïití vnitfiní izolace se systém nosn ch prvkû trubek Roth upevní na ní. PouÏijí se v hfievné trubky systému Roth 14 mm a poloïí se zpûsobem stoupajících meandrû. Na pfiipevnûné stûnové vytápûní Roth lze pak podle poïadavkû nanést pfiímo omítku, eventuálnû se pod omítku pouïije pletivo. Alternativnû se mûïe provést i pfiikrytí such mi prvky. 15

11 Systém nosn ch prvkû trubky Roth RTS... unese v echny zátûïe Systém nosn ch prvkû trubky Roth, leti tû pro vzducholodû Cargo Lifter, Brand Systém nosn ch prvkû trubky Roth pro individuální pouïití Nároãné konstrukãní a statické poïadavky, které kladou prûmyslové plochy a volná prostranství, stejnû jako sportovní a pruïné podlahy, vyïadují pouïití systémû pro plo né vytápûní a chlazení Roth na základû patentovaného systému nosn ch prvkû trubky (DE A1). Nosné prvky Roth RTS, vyvinuté firmou Roth se skládají z prefabrikovaného profilu z umûlé hmoty s drïáky trubky Roth v poïadovan ch rozteãích pro pokládku. Systém nosn ch prvkû trubky Roth umoïàuje díky své flexibilitû bezproblémovou vestavbu do v ech stavebních typû podlahov ch konstrukcí, podle individuálních poïadavkû objektu. PrÛmyslové plo né vytápûní Roth pohoda na pracovi ti PrÛmyslové plo né vytápûní etfií energii díky nízk m teplotám pfiívodní vody na vytápûní. Nízké ztráty transmise a tepla vzduchu se pfiíznivû projeví v horní stropní oblasti. Pfiíjemné teploty v oblasti pobytu, které se smûrem ke stropu sniïují, vytváfiejí optimální prostorové rozloïení teploty. Odpadní teplo a teplo z v robního procesu mohou b t bez problémû pouïity pro ohfiev prûmyslového plo ného vytápûní. Investiãní náklady se tak amortizují jiï za krátkou dobu. 14

12 Interaktivní síèování pomocí inovované a patentované v robní metody V ech 5 vrstev y hfievné trubky systému DUOPLEX S5 je spoleãnû vytlaãeno (coextrudováno) a následnû jsou vrstvy prûchodnû zesítûny. V jedné patentované v robní metodû je spoleãnû vytlaãeno (coextrudováno) v ech pût vrstev v hfievné trubky systému DUOPEX S5 a následnû jsou vrstvy prûchodnû zesítûny. Tím je zaruãeno, Ïe nejen v jednotliv ch vrstvách, ale i mezi jednotliv mi vrstvami zaji Èují spojení mezi molekulami absolutní stabilitu pûtivrstvé trubky. Interaktivní síèovaní elektronick ch paprskû zlep uje mechanické, termické a chemické vlastnosti v hfievné trubky systému DUOPEX S5 a poskytuje dodateãné bezpeãnostní rezervy. V hfievná trubka systému Roth DUOPEX S5 pro nejvy í nároky 5vrstvá v hfievná trubka systému Roth DUOPEX S5 v kombinaci se spojovací deskou systému Roth odolává maximálnímu zatíïení. Trubka splàuje vysoké poïadavky nejnároãnûj ích zpûsobû pouïití v souvislosti se zatíïením teplotou a tlakem. Trvalé zatíïení 95 C pfii provozním tlaku 6 barû a krátkodob vzestup teploty na 110 C s bezpeãnostní rezervou není pro prûchodnû interaktivnû radiaãnû síèovanou v hfievnou trubku systému Roth DUOPEX S5 Ïádn problém. V hfievná trubka systému firmy Roth X-PERT S5 fie ení pro oblast nízk ch teplot InÏen fii a fiemeslníci to vûdí jiï dlouho: Podle Vyhlá ky o úspofie energie (EnEV) stále klesají prûmûrné teploty pfii vytápûní. Vznikl nov trh nízkoteplotních aplikací. Vysoce flexibilní 5vrstvá v hfievná trubka systému Roth X-PERT S5 v kombinaci s nopkovou deskou nového systému Roth je optimálním systémem, kter splàuje poïadavek nízké teplotní oblasti. Systém má dal í klady v oblasti bezpeãnosti je koncipován pro trvalé teplotní zatíïení 70 C a krátkodobé teplotní zatíïení 100 C. V hfievná trubka systému X-PERT S5 je trvale odolná vûãi tlaku do 6 barû, s nûkolikanásobnou bezpeãnostní rezervou. Je dodrïena norma DIN Systém je spojením cenové kalkulace pfiimûfiené trhu s vût í bezpeãností. 5 vrstev Roth DUOPEX S5 Profesionální v hfievná trubka systému pro trvalé teplotní zatíïení v oblasti 95 C a krátkodob vzestup teplot na 110 C s prûchozím, interaktivním radiaãním síèováním. 5 jistot Roth X-PERT S5 Vysoce flexibilní v hfievná trubka systému pro trvalé teplotní zatíïení do 70 C a krátkodobé zv ení teploty do 100 C. 7

13 Originální systém Roth Tacker... profesionální systémová fie ení pro piãkové v sledky Originální systém Roth Tacker s v hfievnou trubkou systému Roth DUOPEX S5 Navzájem perfektnû sladûné systémové fie ení vytváfií základ pro zvládnutí nároãn ch úkolû pfii montáïi vytápûní. Milionkrát osvûdãen originální systém Roth Tacker v kombinaci s v hfievnou trubkou systému Roth DUOPEX S5 nabízí nejlep í pfiedpoklady pro zaji tûní trvalého zásobování teplem nemûnné hodnoty. Bezproblémové spojení trubek, které pfiesahují jedna do druhé, a patentovaná technika pokládky je proto vïdy volbou ãíslo jedna pfii ve ker ch nároãn ch aplikacích. Dokonal v sledek, aè uï jde o stavební projekty bytû, kanceláfií ãi prûmyslov ch staveb. Tfiemi systémov mi kroky k dokonalosti Vysoce kvalitní pfiedzpracování v ech komponent systému trubek, spojovacích desek a pfiíslu enství to umoï- Àuje: Kompletní systém plo ného vytápûní a chlazení Roth se patentovanou technikou úchytû (Tacker) poloïí pouze tfiemi pracovními postupy. Samozfiejmû podle poãítaãovû pfiesného v poãtu a pfii splnûní v ech platn ch pfiedpisû. Plo né vytápûní a chlazení Roth tak snadno se vytvofií pohodové prostfiedí Jednoduchá montáï pfii vysoké flexibilitû, spolu s bezpeãností provozu a staveni tû, jakoï i promy len stupeà úãinnosti charakterizují plo né vytápûní a chlazení Roth i v pfiípadû neobvykl ch pûdorysû. Originální systém Roth Tacker poskytuje nejjednodu í montáï a na centimetr pfiesné umístûní rozvodû s ohledem na optimální rozloïení tepla i v nejobtíïnûj ích situacích vestavby. Podlahové konstrukce plo ného vytápûní a chlazení Roth se fiídí podle normy DIN EN 1264 ( Teplovodní podlahová vytápûní ) s dodrïením norem DIN ( Potûry ve stavebnictví ), DIN 4109 ( Ochrana proti hluku v pozemním stavitelství ) jakoï i podle Vyhlá ky o úspofie energie (EnEV 2002). Nemûnné vysoké standardy kvality jednotliv ch komponent stejnû jako celého systému jsou dokumentovány mnoïstvím zku ebních a kontrolních znaãek a znaãek jakosti. DIN-zku ební a kontrolní znaãka s registraãním ãíslem 7F083 a 7F087 RAL-znaãka jakosti GZ 963 8

14 Komfortní pfii pokládce U tepelnû vodiv ch lamel, pfiipraven ch ze závodu, lze jednodu e pfiizpûsobit poïadovanou délku odlomením na perforaci. Perforace je zhotovena tak, Ïe po odlomení lamely nevzniknou Ïádné ostré hrany, není nutné pouïití Ïádného násroje. Trubka systému mûïe b t bezpeãnû uloïena do pfiipravené prohlubnû. Není nutné pouïití Ïádn ch dal ích plechû na zakrytí. Systém plo ného vytápûní Roth v zábavném a správním stfiedisku ve Stadtallendorfu Kombinace vysoce kvalitních komponent systému, mnohostranné moïnosti pouïití a jednoduchá technika instalace jsou zárukou Va eho úspûchu. Systém pro suchou v stavbu Roth pro moderní vytápûní! Systém pro suchou v stavbu Roth TBS Systém s nízkou konstrukãní v kou a malou statickou vlastní hmotností se hodí pro plo né vytápûní a chlazení v novostavbách i pfii rekonstrukcích. Systém lze pokládat i na stávající, rovnou a nosnou podlahovou krytinu, stejnû jako na dfievûnou trámovou konstrukci. Navzájem sladûné komponenty systému umoïàují rychlou a jednoduchou montáï. Nopková konstrukce desky systému TBS umoïàuje jednoduché upevnûní tepelnû vodiv ch lamel i u stûnového vytápûní Roth, protoïe zapadnou i pfii svislé montáïi. 13

15 Systém pro suchou v stavbu Roth TBS s Alu-Laserflex... pfiedurãen pro novostavby a rekonstrukce Flexibilní systém s jedním typem izolaãní desky AÈ uï jde o novostavbu ãi renovaãní zámûr: Systém pro suchou v stavbu Roth pfiesvûdãiv m zpûsobem vyhovuje nejrûznûj ím poïadavkûm. Pro pokládku izolace je tfieba pouze jedin typ desky systému. UmoÏÀuje to jednoduchou, bezpeãnou a ãasovû úspornou pokládku a poskytuje flexibilitu pfii uspofiádání, i v obtíïn ch prostorov ch situacích. Nízká konstrukãní v ka 59 mm vãetnû desek suché podlahy, u stûnového vytápûní 46 mm vãetnû desek, jakoï i malá plo ná hmotnost pfiedurãují systém pro suchou v stavbu Roth pro pouïití zejména pfii renovaci objektû. Spolu se 14 mm v hfievnou trubkou systému Roth Alu-Laserflex, která je tvarovû stálá a nepropustná pro kyslík, získáte optimálnû sladûn systém. Mnohostranné pouïití optimální i pro stûnové vytápûní Systém pro suchou v stavbu Roth má velké mnoïství vyuïití. Pfii instalaci stûnového vytápûní mohou b t desky systému Roth TBS upevnûny pfiímo na stûnu. Do desek se vloïí tepelnû vodivé lamely Roth a do nich v hfievná trubka systému Roth Alu-Laserflex zpûsobem stoupajících meandrû. Na tuto konstrukci se po pfiikrytí plastovou fólií pfiimontuje such stavební díl. Dal í vlastnosti systému pro suchou v stavbu Roth, které pfiesvûdãují: Ideálnû vhodn pro suché i mokré v stavby. Tepelná izolace podle DIN EN 1264 pro stropy mezipater (R λ,ins = 0,75 m 2 K/W). Jednoduchá pokládka trubek, buì ve tvaru neka nebo meandrû. DráÏka na desce systému TBS umoï- Àuje jednoduché spojení izolaãních desek mezi sebou. Tepelnû vodivé lamely bezpeãnû drïí v desce systému TBS. Tepelnû vodivé lamely lze lámat kaïd ch 100 mm na poïadované délky. Smûr pokládky vodorovnû, svisle a diagonálnû. 12

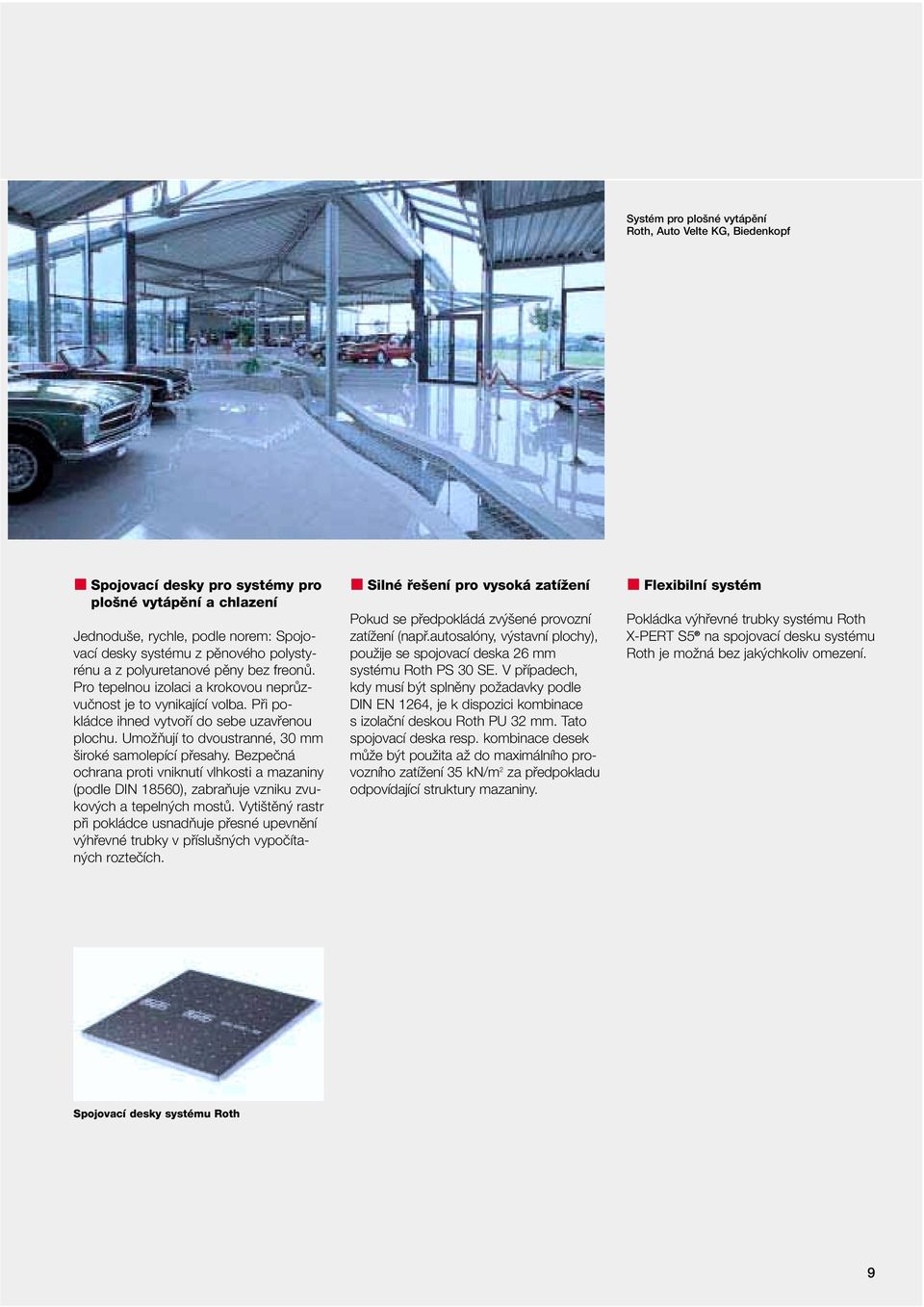

16 Systém pro plo né vytápûní Roth, Auto Velte KG, Biedenkopf Spojovací desky pro systémy pro plo né vytápûní a chlazení Jednodu e, rychle, podle norem: Spojovací desky systému z pûnového polystyrénu a z polyuretanové pûny bez freonû. Pro tepelnou izolaci a krokovou neprûzvuãnost je to vynikající volba. Pfii pokládce ihned vytvofií do sebe uzavfienou plochu. UmoÏÀují to dvoustranné, 30 mm iroké samolepící pfiesahy. Bezpeãná ochrana proti vniknutí vlhkosti a mazaniny (podle DIN 18560), zabraàuje vzniku zvukov ch a tepeln ch mostû. Vyti tûn rastr pfii pokládce usnadàuje pfiesné upevnûní v hfievné trubky v pfiíslu n ch vypoãítan ch rozteãích. Silné fie ení pro vysoká zatíïení Pokud se pfiedpokládá zv ené provozní zatíïení (napfi.autosalóny, v stavní plochy), pouïije se spojovací deska 26 mm systému Roth PS 30 SE. V pfiípadech, kdy musí b t splnûny poïadavky podle DIN EN 1264, je k dispozici kombinace s izolaãní deskou Roth PU 32 mm. Tato spojovací deska resp. kombinace desek mûïe b t pouïita aï do maximálního provozního zatíïení 35 kn/m 2 za pfiedpokladu odpovídající struktury mazaniny. Flexibilní systém Pokládka v hfievné trubky systému Roth X-PERT S5 na spojovací desku systému Roth je moïná bez jak chkoliv omezení. Spojovací desky systému Roth 9

17 Nopkov systém Roth... flexibilní, bezproblémov, perfektní Nopkov systém Roth s v hfievnou trubkou systému Roth X-PERT S5 Nová nopková deska systému Roth se zu lechtûn m povrchem tlakovou párou je optimálnû sladûná s v hfievnou trubkou systému Roth X-PERT S5. Dohromady nabízejí vût í bezpeãnost pro moderní nízkoteplotní aplikace pfii cenové kalkulaci pfiimûfiené trhu. Nopkov systém Roth inovativnû a vysoce kvalitnû roz ifiuje na i nabídku, jako doplnûní osvûdãeného originálního systému úchytek Roth Tacker pro pouïití s v hfievnou trubkou systému Roth DUOPEX S5. Flexibilní systém: Nopková deska systému Roth Nejlep í izolaãní hodnoty a zu lechtûn povrch tlakovou párou poskytují piãkovou kvalitu pro bezproblémové instalace a trval provoz. Nopková deska systému Roth poskytuje v kombinaci s v hfievnou trubkou systému Roth X-PERT S5 snadnou montáï a umístûní trubky. Je vhodná pro v hfievnou trubku systému o rozmûrech 14 mm a 17 mm. Pokládka v hfievné trubky systému Roth DUOPEX S5 na nopkovou desku systému Roth je moïná bez jak chkoliv omezení. 10 Systém pro plo né vytápûní Roth v Keramionu, Keramické muzeum, Frechen

18 PrÛmyslová nopková deska Roth Pro pouïití v objektech se zv en mi poïadavky na zatíïení nabízí firma Roth prûmyslovou nopkovou desku: Speciální geometrie nopkû a jejich uspofiádání tvofií perfektní základnu pro poloïení v hfievné trubky systému Roth zejména pfii nízk ch venkovních teplotách. Díky dvoustrannému pfiesahu fólie zapadají nopky Roth do sebe vïdy po dvou fiadách. Nejlep í pfiedpoklady pro pouïití tekuté mazaniny. V hfievná trubka systému Roth se bez pouïití dal ích nástrojû nohou vtlaãí mezi nopky a je sly et, jak bezpeãnû zapadne. Dvouvrstvá polystyrenová struktura umoïàuje chûzi po nopcích a zvukovou a tepelnou izolaci podle norem. Rozdûlovaã pfiipojovacího nopku Roth umoïàuje nekomplikované pfiizpûsobení rozteãí v oblasti rozdûlovaãe podle jeho pfiípojek. Dvefiní prostor mezi dvûma místnostmi se jednodu e pfiemostí pomocí vyrovnávacího nopku Roth ve spojení s vyrovnávací nopkovou fólií Roth. Pro utûsnûní se do nopku Roth vtlaãí pomocí plastového proflu Roth fólie okrajové izolaãní pásky. Ideální fie ení i pfii pouïití tekuté mazaniny. Promy leno do detailu Pfii diagonální pokládce v hfievné trubky systému Roth X-PERT S5 a Roth DUOPEX S5 nejsou ani neobvyklé pûdorysy Ïádn m problémem a to i bez dodateãn ch pomûcek pro diagonální pokládku. Dolnorakouské zemské muzeum, St. Pölten se systémem pro plo né vytápûní Roth 11

19 ROTH DOMOVNæ INSTALACE INTERNATIONAL Roth Nûmecko, Bischofswerda Buchenau Roth Belgium, Bertem, Belgie Roth France S.A.R.L., Lagny sur Marne, Francie Roth Swiss, Kreuzlingen, v carsko Roth Global Plastic S.A., Tudela, panûlsko Roth Italia, Groppoli (MS), Itálie Roth Canada, Beloeil, QC Kanada Roth Industries, Inc., North Kingstown, USA Roth Chile, Santiago de Chile, Chile Roth Roth Scandinavia AB, Rud, Norsko Roth Scandinavia A/S, Slangerup, Dánsko Roth Scandinavia AB, Limhamn, védsko Roth Finnland, Pargas, Finsko Roth Baltikum, Riga, Loty sko Roth Polska Sp. z.o.o., Zielona Góra, Polsko Roth Praha, Praha, âeská Republika Roth Austria, Krems, Rakousko Roth China, Shanghai, âína Velmi hodnotné nápady a sluïby pro zákazníka Inovace: Vãasné rozpoznání poïadavkû trhu pro vytvofiení nov ch návrhû v robkû, systémû a sluïeb Vlastní v zkum a v voj materiálu s cílem poskytnout trhu kvalitativnû hodnotné a technicky vyzrálé v robky Vlastní inïen ring pro v voj v robkû a technologick ch metod DÛsledn dal í v voj stávajících v robních programû v tûsné spolupráci s na imi zákazníky V roba: Nabídka kompletního systému v robkû se snadnou montáïí Odborná zpûsobilost v robce pro kompletní v robní program v rámci sdruïení firem Roth Industries V echny v robky a v robní systémy jsou vyrobeny podle normy DIN ISO 9001, odzkou eny a odpovídají pfiíslu n m normám a schválení. Servis: Plo nû rozmístûná, kvalifikovaná zahraniãní sluïba pro flexibilní a rychlé poradenství v místních technick ch a obchodních otázkách Horká linka a projekãní servis PrÛbûÏné pofiádání kolení, plánovacích a v robních semináfiû Rychlá dostupnost v ech v robních programû pod znaãkou Roth po celé Evropû Poskytování záruky a pozáruãních dohod pro v echny v robky a systémy. ROTH WERKE BUCHENAU Postfach 21 66, D Dautphetal Tel. +49 (0) 64 66/9 22-0, Fax +49 (0) 64 66/ service@roth-werke.de Zastoupení pro âr Francouzská 96, Praha 10 Tel./fax Mobil B Technické zmûny vyhrazeny.

20 Systémy pro plo né vytápûní a chlazení Systémová fie ení pro v echny oblasti pouïití S 5 C o E x-tec h n o lo g y made by Roth
