Systémy pro instalace trubek

Transkript

1 Systémy pro instalace trubek S univerzálními prvky ke kompletním fie ením Systém rozvodû pitné vody Systém napojení topného tûlesa

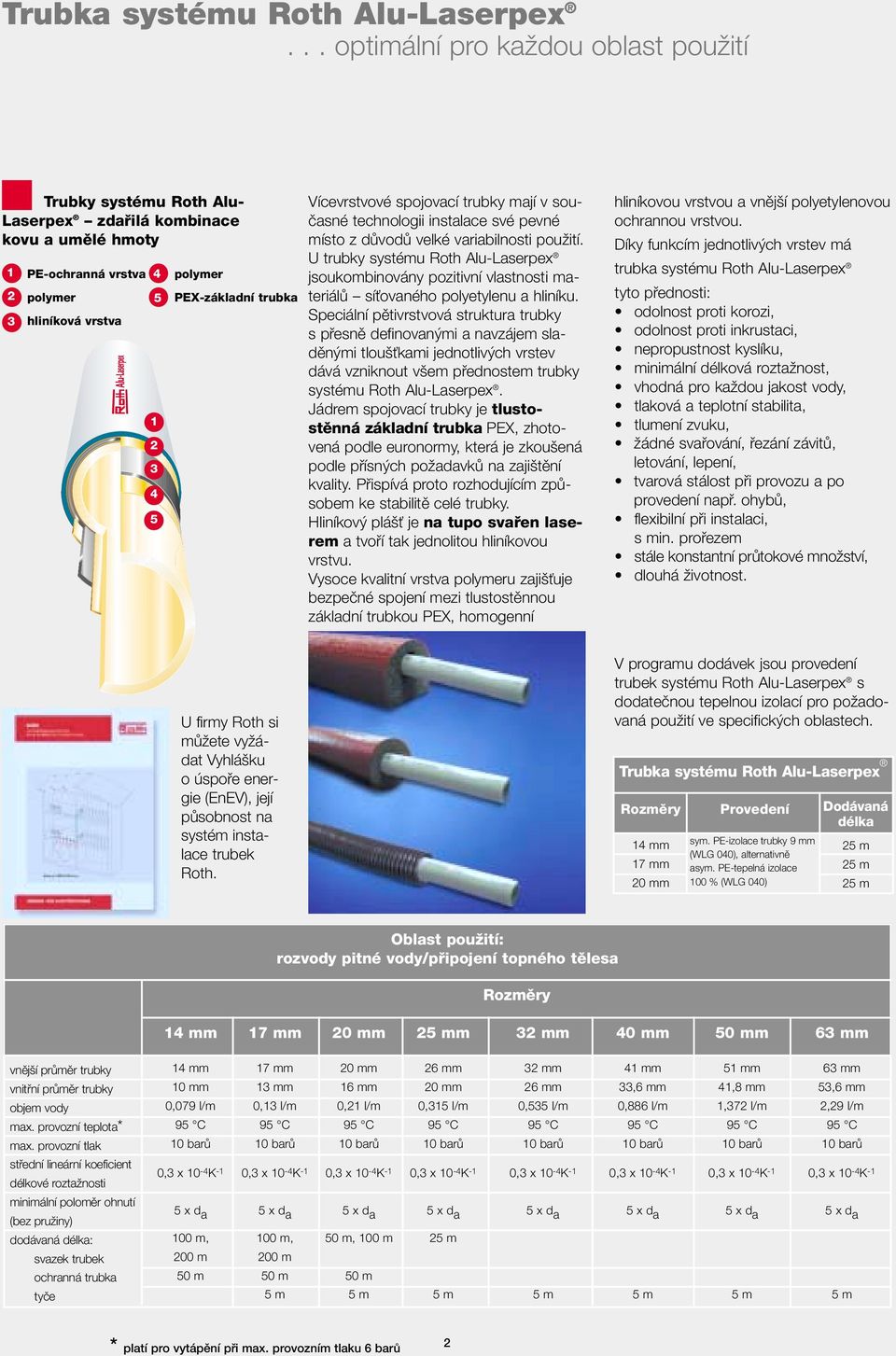

2 Trubka systému Roth Alu-Laserpex... optimální pro kaïdou oblast pouïití Trubky systému Roth Alu- Laserpex zdafiilá kombinace kovu a umûlé hmoty PE-ochranná vrstva 4 polymer 5 hliníková vrstva polymer PEX-základní trubka Vícevrstvové spojovací trubky mají v souãasné technologii instalace své pevné místo z dûvodû velké variabilnosti pouïití. U trubky systému Roth Alu-Laserpex jsoukombinovány pozitivní vlastnosti materiálû síèovaného polyetylenu a hliníku. Speciální pûtivrstvová struktura trubky s pfiesnû definovan mi a navzájem sladûn mi tlou Èkami jednotliv ch vrstev dává vzniknout v em pfiednostem trubky systému Roth Alu-Laserpex. Jádrem spojovací trubky je tlustostûnná základní trubka PEX, zhotovená podle euronormy, která je zkou ená podle pfiísn ch poïadavkû na zaji tûní kvality. Pfiispívá proto rozhodujícím zpûsobem ke stabilitû celé trubky. Hliníkov plá È je na tupo svafien laserem a tvofií tak jednolitou hliníkovou vrstvu. Vysoce kvalitní vrstva polymeru zaji Èuje bezpeãné spojení mezi tlustostûnnou základní trubkou PEX, homogenní hliníkovou vrstvou a vnûj í polyetylenovou ochrannou vrstvou. Díky funkcím jednotliv ch vrstev má trubka systému Roth Alu-Laserpex tyto pfiednosti: odolnost proti korozi, odolnost proti inkrustaci, nepropustnost kyslíku, minimální délková roztaïnost, vhodná pro kaïdou jakost vody, tlaková a teplotní stabilita, tlumení zvuku, Ïádné svafiování, fiezání závitû, letování, lepení, tvarová stálost pfii provozu a po provedení napfi. ohybû, flexibilní pfii instalaci, s min. profiezem stále konstantní prûtokové mnoïství, dlouhá Ïivotnost. U firmy Roth si mûïete vyïádat Vyhlá ku o úspofie energie (EnEV), její pûsobnost na systém instalace trubek Roth. V programu dodávek jsou provedení trubek systému Roth Alu-Laserpex s dodateãnou tepelnou izolací pro poïadovaná pouïití ve specifick ch oblastech. Trubka systému Roth Alu-Laserpex Rozmûry 14 mm 17 mm 20 mm Provedení sym. PE-izolace trubky 9 mm (WLG 040), alternativnû asym. PE-tepelná izolace 100 % (WLG 040) Dodávaná délka Oblast pouïití: rozvody pitné vody/pfiipojení topného tûlesa Rozmûry 14 mm 17 mm 20 mm 2m 32 mm 40 mm 50 mm 63 mm vnûj í prûmûr trubky vnitfiní prûmûr trubky objem vody max. provozní teplota* max. provozní tlak stfiední lineární koeficient délkové roztaïnosti minimální polomûr ohnutí (bez pruïiny) dodávaná délka: svazek trubek ochranná trubka tyãe 14 mm 10 mm 0,079 l/m 100 m, 200 m 50 m 17 mm 13 mm 0,13 l/m 100 m, 200 m 50 m 20 mm 16 mm 0,21 l/m 50 m, 100 m 50 m 26 mm 20 mm 0,315 l/m 2 32 mm 26 mm 0,535 l/m 41 mm 33,6 mm 0,886 l/m 51 mm 41,8 mm 1,372 l/m 63 mm 53,6 mm 2,29 l/m * platí pro vytápûní pfii max. provozním tlaku 6 barû 2

3 Trubka systému Roth PEX... pro své vlastnosti optimální Trubky systému Roth PEX Trubky systému Roth PEX nabízejí mnoho pfiedností, jsou nepropustné pro kyslík podle normy DIN 4726, mají dlouhou Ïivotnost, odpovídají: normám trubek DIN 16892/16893, zku ební normû DIN 4729 a provádûcí normû DIN 4726, odolávají vysok m teplotám a tlaku, jsou odolné proti korozi a chemikáliím, snadno a pfiíjemnû se instalují, pruïné pfii instalaci, s minimálním profiezem, jsou robustní, odpovídají poïadavkûm stavby, tlumí hluk, vznikl proudûním média, jsou vyrábûny nejmodernûj ími metodami, prûbûïnû jsou podrobovány vlastní i nezávislé kontrole. Trubka systému Roth PEX Rozmûry 14 mm 17 mm 20 mm Provedení v ochranné trubce Dodací délka Oblast pouïití: Napojení topného tûlesa Vlastnost StupeÀ síèování Hustota Pevnost v tahu TaÏnost Modul seãny E Rázová houïevnatost pfii -20 C Vrubová houïevnatost pfii -20 C Odolnost proti trhlinám pfii pnutí Tepelná vodivost Hodnota 65-70% cca 0,94 g/cm 3 cca 23 N/mm 2 cca 400% cca 600 N/mm 2 bez zlomení bez zlomení bez trhliny 0,35 W/Km Norma DIN DIN DIN DIN DIN DIN DIN ASTM D 1693 DIN

4 Plastové fitinky Roth a fitinky z ãervené mosazi Roth... program fitinek, kter pfiesvûdãí Stejnû dûleïitá jako vodovodní trubka je i spolehlivá spojovací technika. Program fitinek Roth poskytuje trvalá, nerozebíratelná spojení a optimální zaji tûní proti vznikl m zátûïím. Technika radiálního lisování, pouïívaná u systému trubkov ch instalací Roth zaruãuje jednoduchou, bezpeãnou a rychlou montáï. Díky dodateãn m O krouïkûm jsou lisované spoje 100 % tûsné. Spojovací a pfiipojovacíkomponenty systému trubkov ch instalací Roth jsou dle volby buì z vysoce v konné umûlé hmoty PPSU nebo z ãervené mosazi. Základem systémû instalace trubek Roth jsou dobrá spojení Jak plastová fitinka Roth tak i fitinka z ãervené mosazi Roth jsou sladûny s cel m systémem a vyznaãují se celou fiadou pfiedností: odolnost proti korozi odolnost proti vysokému tlaku a teplotû velmi dobré chemické a termické vlastnosti (odolnost proti hydrol ze) hygienická nezávadnost trvale tûsné slisování Fitinky z umûlé hmoty síla není otázkou hmotnosti Plastové fitinky Roth jsou vyrobeny z vysoce kvalitní umûlé hmoty PPSU (polyfenylsulfonu), vysoce v konnéumûlé hmoty, která se úspû nû pouïívá pfii letech do vesmíru a v lékafiské technice. Z hlediska dûleïit ch vlastností,jako pevnost v tahu, taïnost, nepoddajnost, vrubová houïevnatost a tepelná stálost patfií PPSU k umûl m hmotám, které vykazují nejlep í v sledky. Plastová fitinka Roth je odolná vûãi korozi a inkrustaci. Vyrábí se v rozmûrech 14, 17, 20, 25 a 32 mm. DVGW DW-8501 BL 0335 Zobrazení prûfiezu slisování Trubka a fitinka jsou nerozebíratelnû spojeny rotujícím (radiálním) slisováním. Lisovací pouzdro je funkãnû nastaveno. Po pfiiloïení lisovacího nástroje nemûïe sklouznout. 4 Pfií po kození se mûïe lisovací pouzdro vïdy vymûnit.

5 âervená mosaz materiál v jimeãné kvality âervená mosaz je normovan materiál, ovûfien dlouholetou praxí a odpovídá uznávan m technick m pfiedpisûm. Je odoln proti korozi a odzinkování podle normy DIN ISO 6509, odpovídá nejpfiísnûj ím mezinárodním normám a má ideální vlastnosti pro splnûní poïadavkû pfii specifickém pouïití rozvodû pitné vody a pfiipojení topn ch tûles. Údaje v tabulce dokládají vynikající vlastnosti pfii zatíïení v tahu a tlaku. Pfii zhor- ené kvalitû vody má zvlá tní v znam necitlivost trhlinek zpûsoben ch pnutím vûãi korozi. Fitinky z ãervené mosazi Roth jsou v rozmûrech 14, 17, 20, 25, 40, 50 a 63 mm. Vlastnosti armatur slitin Materiál âervená mosaz Rg 5 Vlastnosti (DIN 1709) Tvrdost HB 10 min. 60 Pevnost v tahu Rm, N/mm 2 min. 220 TaÏnost % min.16 Mez prûtaïnosti Rp 0,2 N/mm 2 min. 90 Korozní rezistence koroznû resistentní podle ISO 6509 Fitinky z umûlé hmoty a ãervené mosazi Roth splàují poïadavky novelizované Vyhlá ky o pitné vodû (2001) jakoï i normu DIN T.6. MoÏné pouïití pro v echny jakosti pitné vody. Bajonetov uzávûr inovované upevnûní lisovan ch pouzder Ocelové lisované pouzdro opatfiené tfiemi úchytkami je spojeno pomocí praktického bajonetového uzávûru pfiímo s plastovou fitinkou Roth resp. pfies upevàovací krou- Ïek s fitinkou z ãervené mosazi Roth. Tento zpûsob má tyto v hody: Ocelové lisované pouzdro se snadn m otoãením upevní na prstencovou dráïku. Tato prstencová dráïka je na plastové fitince a na upevàovacím krouïku fitinky z ãervené mosazi vytvofiena tak, Ïe se v pfiípadû po kození lisovaného pouzdra mûïe snadno vymûnit. Funkãní nastavení lisovaného pouzdra je dané. Pfii instalaci se trubka zavede aï k zaráïce. Kontrolní prûzory v lisovaném pouzdfie slouïí ke kontrole. Lisované pouzdro nemûïe po pfiilo- Ïení lisovacího nástroje sklouznout. DVGW DW-8501 AT

6 Systém rozvodû pitné vody Roth... zachovat kvalitu pitné vody Systém rozvodû pitné vody Roth a problémy s korozí patfií minulosti. Systém rozvodû pitné vody Roth nabízí fie ení problému usazování nánosû a koroze. Je koncipován jako univerzální, kompletní systém pro v echny varianty instalací v moderní technologii domû a spojuje v sobû mnoho pfiedností. V echny komponenty systému jsou vyvinuty v souladu s praxí a jsou navzájem optimálnû sladûny. Nejlep í materiály, v roba kontrolovaná na jakost a provedení podle norem DVGW charakterizují systém rozvodû pitné vody Roth. Jádrem systému je vysoce kvalitní vícevrstvová trubka se základní tlustostûnnou trubkou, zhotovenou podle euronormy ze síèovaného polyetylenu vysoké hustoty (PE-X). Trubky z polyetylenu (PE) se pouïívají jiï pfies 40 let v nejrûznûj ích aplikacích. Poté, co se v 70. letech zaãal molekulárnû síèovan polyetylen vyrábût ve velkém, nalezl stále více moïností pouïití v oblastech, kde se do té doby pouïívaly v hradnû kovové trubky. V následujících letech se vícevrstvová trubka se základní vodovodní PEX-trubkou stala pro své stále pfievaïující kladné vlastnosti spolehlivou trubkou pfii instalacích rozvodû pitné vody. Zásobování pitnou vodou závisí m.j. na materiálu pouïité trubky V echny komponenty systému rozvodû pitné vody Roth splàují poïadavky novely Vyhlá ky o pitné vodû (2001), jakoï i normu DIN T.6. Systém rozvodû pitné vody Roth se mûïe bez váhání pouïít pro pitnou vodu v ech jakostí. Problém V mnoha oblastech a regionech nelze z dûvodû mûnící se kvality vody jiï dále pouïívat tradiãní materiály, materiály spojek a metody spojování pro instalace rozvodû pitné vody. RÛzné faktory, jako pfiíli vysoké nebo nízké hodnoty ph, voln kysliãník uhliãit, chloridy, atd. jsou pfiíãinami problémû s korozí u tradiãních systémû rozvodû pitné vody a vedou k následnému zhor ení kvality pitné vody. Konvenãní instalaãní systémy a materiály mûní pfii zhor en ch podmínkách své hodnoty! Usazeniny v bûïn ch trubkách 6

7 Rozvody pitné vody Roth... varianty pfiipojení/systémy instalace Systém rozvodû pitné vody Roth je vhodn pro v echny typy pfiipojení stoupaãek Ve stavebním projektu se mohou pouïít rûzné typy pfiipojení tak, aby odpovídaly dan m technick m a ekonomick m poïadavkûm. Odbûrní místa u systému rozvodû pitné vody Roth se mohou pfiipojit k instalaci dráïkou ve stûnû pod omítkou a nebo zpûsobem suché stavby. T-instalace Pfiipojení na poschoìov rozdûlovaã OkruÏní potrubí 7

8 Pfiipojení topn ch tûles Roth... systémy instalace a komponenty systému A Jednotrubkov systém s pfiipojením na rozdûlovaã. Pfiipojení pfies konstrukci v podlaze. Kombinace jednotrubkového a dvoutrubkového systému s pfiipojením na rozdûlovaã. Pfiipojení z konstrukce stûny. Program fitinek pro dva typy trubek umoïàuje mnoho variant pfiipojení topn ch tûles. Systém pfiipojení topn ch tûles Roth je koncipován jako kompletní systém, kter umoïàuje díky svému programu univerzálních fitinek variabilní pouïití dvou typû trubek klasické PEX trubky systému Roth, jakoï i trubky sytému Roth Alu- Laserpex. Pfiipojení se mohou provést pfies podlahu, ze stûny nebo ze soklové li ty v systému jedno- nebo dvoutrubkovém nebo v kombinaci obou systémû, s napojením na rozdûlovaã nebo pfiímo na stoupaãku, co nejjednodu ím, optimálním, v praxi ovûfien m zpûsobem, pomocínavzájem sladûn ch a mnohostrannû kombinovateln ch komponent systému. Univerzálnû pouïiteln, kompletní systém pro v echny varianty pfiipojení. Program fitinek pro dva druhy trubek. Jednoduchá, ãasovû, a tím i cenovû v hodná montáï. Nejvy í bezpeãnost díky trubkám systému Roth Alu-Laserpex a systému Roth PEX. SplÀuje poïadavky DIN 4751 ãást 1 aï 3 pro teplovodní vytápûcí zafiízení. Technika systému ovûfiená v praxi, jen s mal m poãtem optimálnû navzájem sladûn ch komponent systému. Pfiipojení pomocí sady vodících obloukû Roth pfies konstrukci podlahy Pfiipojení pomocí pfiipojovacích kolen Roth HK pfies podlahovou konstrukci Pfiipojení pomocí pfiipojovacích kolen Roth HK z konstrukce stûny A A B 8

9 ... rychle a univerzálnû C D Dvoutrubkov systém jako okruïní potrubí s pfiím m napojením na stoupaãku pfies pfiechodovou vsuvku Roth RG. Napojení samostatného topného tûlesa do okruïního potrubí je v dvoutrubkovém systému pfies kfiíïení fitinek Roth HK. Dvoutrubkov systém s pfiím m pfiipojením na stoupaãku pfies pfiechodovou vsuvku Roth RG. Pfiipojení topn ch tûles pfiipojovacími jednotkami Roth HK-S ze soklové li ty. Pfiipojení pfiipojovacími koleny HK- T- kusy Roth pfies konstrukci podlahy C Pfiipojovací sada HK- Roth s prefabrikovanou jednotkou z trubky systému Roth Alu-Laserpex Pfiipojení pomocí pfiipojovací jednotky HK-S ze soklové li ty D 9

10 Spojovací technika Roth... optimální montáï 1 2 Po kalibraci a odstranûní otfiepû trubky systému Roth Alu-Laserpex následuje nasazení plastov ch nebo mosazn ch fitinek Roth. Správn m funkãním umístûním lisovaného pouzdra na fitinku se zamezí jejímu sklouznutí po pfiiloïení lisovacího nástroje....pomocí lisovacího elektrického resp. akumulátorového nástroje Roth je lisování ve vtefiinû hotové! 1 Pomocí spojovací techniky Roth se rychle a spolehlivû docílí trvalá, nerozebíratelná spojení. Pomocí jednoduché v mûny lisovacích ãelistí resp. smyãek na akumulátorovém nástroji Roth a na elektrickém nástroji Roth mohou b t pomocí fitinek Roth zpracovávány rûzné rozmûry trubek systému Roth PEX a trubek systému Roth Alu-Laserpex. 2 Dal í pfiednosti: nejvy í provozní spolehlivost, málo pracovních postupû, bez svafiování, pájení, dlabání záfiezû, optimální bezpeãnost pfii zatíïení v krutu a tahu jakoï i pfii zmûnách teplot a tlakov ch rázech, ideální pro pfiípojky a spojení, které nejsou po instalaci více pfiístupné, kompletní systém se snadno zpracovateln mi komponentami systému, které odpovídají dan m oblastem pouïití, k lisování trubek systému Roth Alu-Laserpex a trubek systému Roth PEX se pouïívá jen jedna sada lisovacích ãelistí, pro oba typy trubek se pouïívá stejná technika, technika lisování s radiálním, rovnomûrn m profilem lisování je optimální pro trubky systému Roth Alu-Laserpex i trubky systému Roth PEX. Pfiechodové roubení Roth RG UpevÀovací krouïek Distanãní krouïek (roz mm) Ocelové pouzdro po slisování Podpûrné pouzdro s konturou lisu O-krouÏek Trubka systému Roth Alu-Laserpex 10

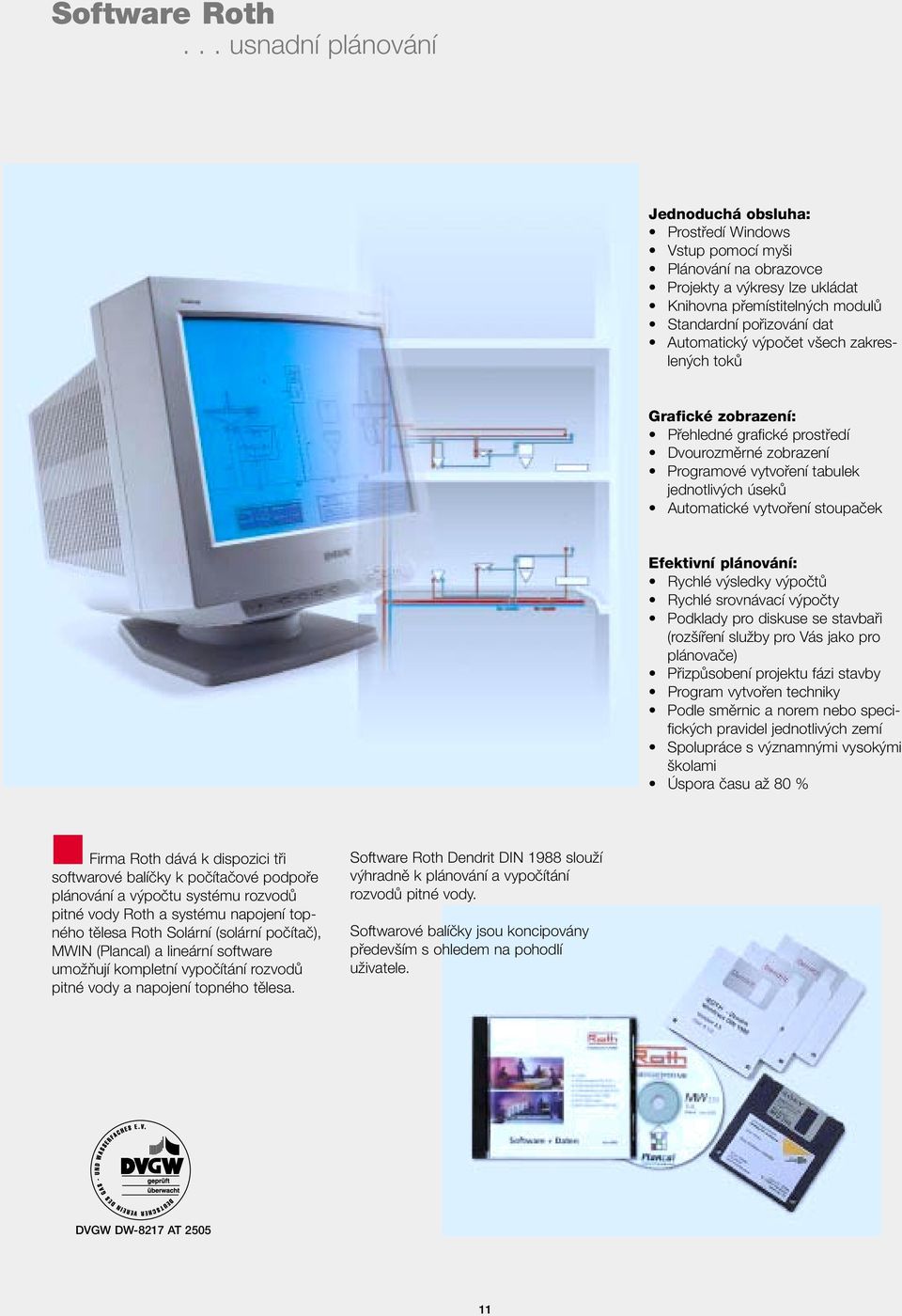

11 Software Roth... usnadní plánování Jednoduchá obsluha: Prostfiedí Windows Vstup pomocí my i Plánování na obrazovce Projekty a v kresy lze ukládat Knihovna pfiemístiteln ch modulû Standardní pofiizování dat Automatick v poãet v ech zakreslen ch tokû Grafické zobrazení: Pfiehledné grafické prostfiedí Dvourozmûrné zobrazení Programové vytvofiení tabulek jednotliv ch úsekû Automatické vytvofiení stoupaãek Efektivní plánování: Rychlé v sledky v poãtû Rychlé srovnávací v poãty Podklady pro diskuse se stavbafii (roz ífiení sluïby pro Vás jako pro plánovaãe) PfiizpÛsobení projektu fázi stavby Program vytvofien techniky Podle smûrnic a norem nebo specifick ch pravidel jednotliv ch zemí Spolupráce s v znamn mi vysok mi kolami Úspora ãasu aï 80 % Firma Roth dává k dispozici tfii softwarové balíãky k poãítaãové podpofie plánování a v poãtu systému rozvodû pitné vody Roth a systému napojení topného tûlesa Roth Solární (solární poãítaã), MWIN (Plancal) a lineární software umoïàují kompletní vypoãítání rozvodû pitné vody a napojení topného tûlesa. Software Roth Dendrit DIN 1988 slouïí v hradnû k plánování a vypoãítání rozvodû pitné vody. Softwarové balíãky jsou koncipovány pfiedev ím s ohledem na pohodlí uïivatele. DVGW DW-8217 AT
