1 OMEZOVAČE RYCHLOSTI - OR DO STROJOVNY LBD 200, LBD300 str.1 - OR DO STROJOVNY VEGA, VEGA PLUS str.2 - NAPÍNACÍ ZÁVAŽÍ TEN 200, TEN 300 str.4 - OR NA KABINU STAR, STAR PLUS str.5 - NAPÍNÁNÍ LANKA PRO STAR str.6

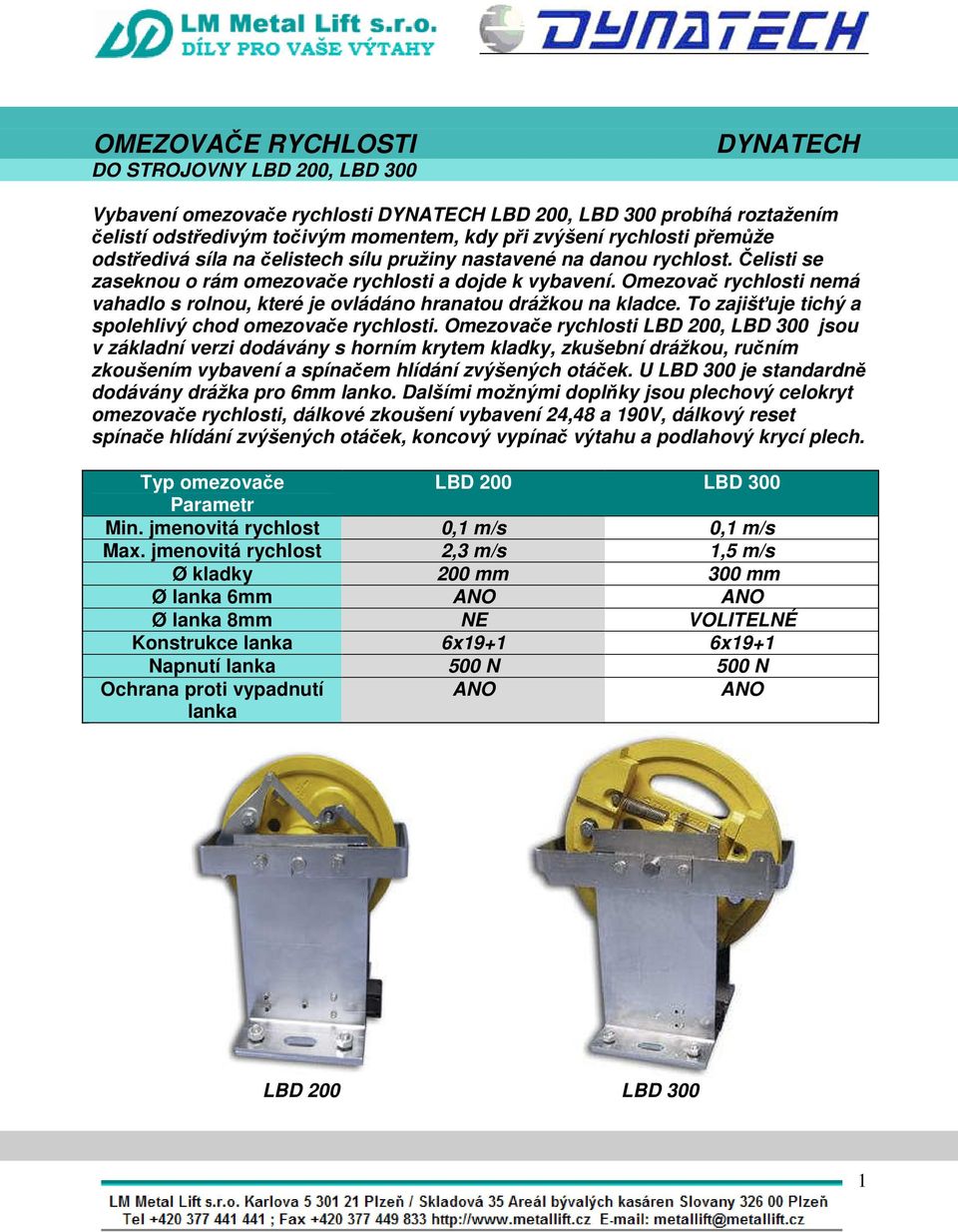

2 DO STROJOVNY LBD 200, LBD 300 Vybavení omezovače rychlosti LBD 200, LBD 300 probíhá roztažením čelistí odstředivým točivým momentem, kdy při zvýšení rychlosti přemůže odstředivá síla na čelistech sílu pružiny nastavené na danou rychlost. Čelisti se zaseknou o rám omezovače rychlosti a dojde k vybavení. Omezovač rychlosti nemá vahadlo s rolnou, které je ovládáno hranatou drážkou na kladce. To zajišťuje tichý a spolehlivý chod omezovače rychlosti. Omezovače rychlosti LBD 200, LBD 300 jsou v základní verzi dodávány s horním krytem kladky, zkušební drážkou, ručním zkoušením vybavení a spínačem hlídání zvýšených otáček. U LBD 300 je standardně dodávány drážka pro 6mm lanko. Dalšími možnými doplňky jsou plechový celokryt omezovače rychlosti, dálkové zkoušení vybavení 24,48 a 190V, dálkový reset spínače hlídání zvýšených otáček, koncový vypínač výtahu a podlahový krycí plech. Typ omezovače LBD 200 LBD 300 Min. jmenovitá rychlost 0,1 m/s 0,1 m/s Max. jmenovitá rychlost 2,3 m/s 1,5 m/s Ø kladky 200 mm 300 mm Ø 6mm Ø 8mm NE VOLITELNÉ Konstrukce 6x19+1 6x19+1 Napnutí 500 N 500 N LBD 200 LBD 300 1

3 DO STROJOVNY LBD 200, LBD 300 Ruční zkoušení vybavení Horní kryt kladky OR Dálkové zkoušení vybavení Plechový celokryt Koncový vypínač Podlahový krycí plech 2

4 DO STROJOVNY VEGA, VEGA PLUS Vybavení omezovače rychlosti VEGA, VEGA PLUS probíhá roztažením čelistí odstředivým točivým momentem, kdy při zvýšení rychlosti přemůže odstředivá síla na čelistech sílu pružiny nastavené na danou rychlost. Čelisti se zaseknou o výstupky na vybavování zachycovače. Omezovač rychlosti nemá vahadlo s rolnou, které je ovládáno hranatou drážkou na kladce. To zajišťuje tichý a spolehlivý chod omezovače rychlosti. Omezovače rychlosti VEGA jsou v základní verzi dodávány se spínačem hlídání zvýšených otáček. Dalšími možnými doplňky jsou plechový celokryt omezovače rychlosti, dálkové zkoušení vybavení 24,48 a 190V, dálkový reset spínače hlídání zvýšených otáček, parkovací ( anti-creep ) systém a encoder pro hlášení polohy kabiny výtahu v provedení VEGA PLUS. Provedení VEGA se vyrábí i v provedení VEGA LS - jednosměrný omezovač rychlosti pro nízké rychlosti. Typ omezovače VEGA VEGA PLUS Min. jmenovitá rychlost 0,1 m/s 0,1 m/s Max. jmenovitá rychlost 2,4 m/s 2,4 m/s Ø kladky 200 mm 200 mm Ø 6mm;6,3mm;6,5mm 6mm;6,3mm;6,5mm Tvrzená drážka VOLITELNÉ VOLITELNÉ Konstrukce 6x19+1 6x19+1 Napnutí 500 N 500 N Příprava pro encoder NE VEGA VEGA PLUS 3

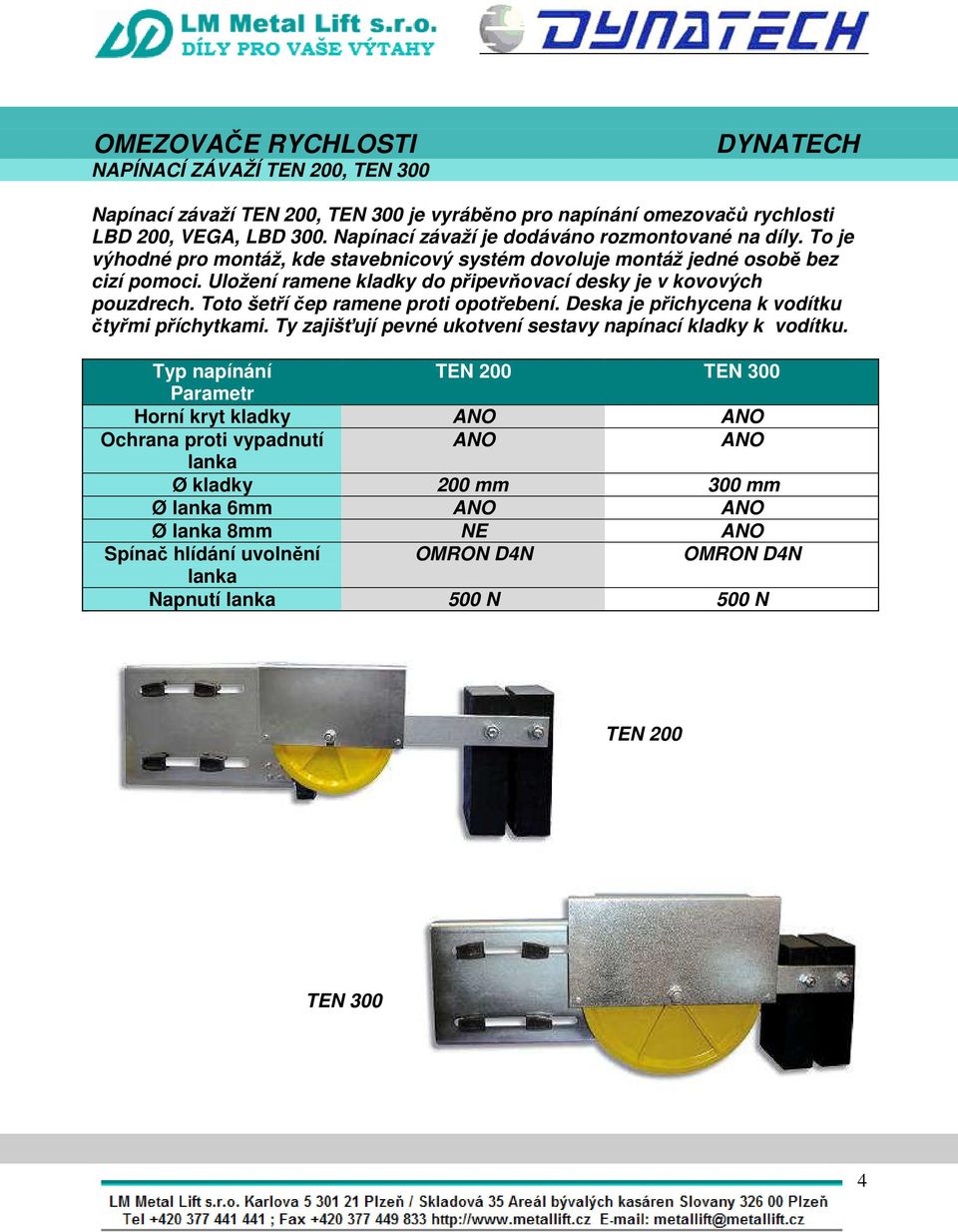

5 NAPÍNACÍ ZÁVAŽÍ TEN 200, TEN 300 Napínací závaží TEN 200, TEN 300 je vyráběno pro napínání omezovačů rychlosti LBD 200, VEGA, LBD 300. Napínací závaží je dodáváno rozmontované na díly. To je výhodné pro montáž, kde stavebnicový systém dovoluje montáž jedné osobě bez cizí pomoci. Uložení ramene kladky do připevňovací desky je v kovových pouzdrech. Toto šetří čep ramene proti opotřebení. Deska je přichycena k vodítku čtyřmi příchytkami. Ty zajišťují pevné ukotvení sestavy napínací kladky k vodítku. Typ napínání TEN 200 TEN 300 Horní kryt kladky Ø kladky 200 mm 300 mm Ø 6mm Ø 8mm NE Spínač hlídání uvolnění OMRON D4N OMRON D4N Napnutí 500 N 500 N TEN 200 TEN 300 4

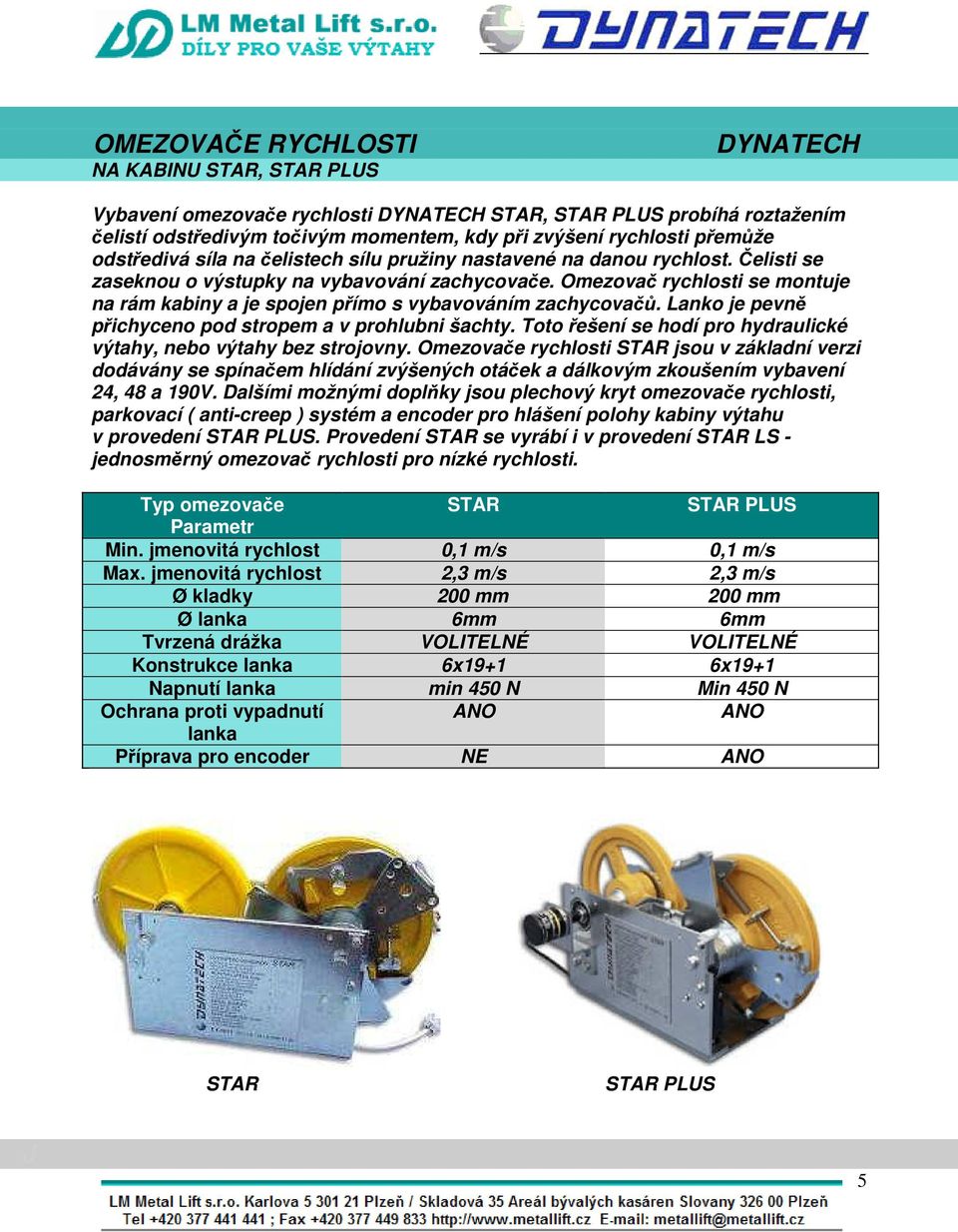

6 NA KABINU STAR, STAR PLUS Vybavení omezovače rychlosti STAR, STAR PLUS probíhá roztažením čelistí odstředivým točivým momentem, kdy při zvýšení rychlosti přemůže odstředivá síla na čelistech sílu pružiny nastavené na danou rychlost. Čelisti se zaseknou o výstupky na vybavování zachycovače. Omezovač rychlosti se montuje na rám kabiny a je spojen přímo s vybavováním zachycovačů. Lanko je pevně přichyceno pod stropem a v prohlubni šachty. Toto řešení se hodí pro hydraulické výtahy, nebo výtahy bez strojovny. Omezovače rychlosti STAR jsou v základní verzi dodávány se spínačem hlídání zvýšených otáček a dálkovým zkoušením vybavení 24, 48 a 190V. Dalšími možnými doplňky jsou plechový kryt omezovače rychlosti, parkovací ( anti-creep ) systém a encoder pro hlášení polohy kabiny výtahu v provedení STAR PLUS. Provedení STAR se vyrábí i v provedení STAR LS - jednosměrný omezovač rychlosti pro nízké rychlosti. Typ omezovače STAR STAR PLUS Min. jmenovitá rychlost 0,1 m/s 0,1 m/s Max. jmenovitá rychlost 2,3 m/s 2,3 m/s Ø kladky 200 mm 200 mm Ø 6mm 6mm Tvrzená drážka VOLITELNÉ VOLITELNÉ Konstrukce 6x19+1 6x19+1 Napnutí min 450 N Min 450 N Příprava pro encoder NE T1 T2 STAR STAR PLUS J 5

7 NAPÍNÁNÍ LANKA PRO STAR V každém balení omezovače rychlosti STAR, STAR PLUS jsou 2ks standardních napínačů pro připevnění pod strop a do prohlubně šachty. Tyto napínače výrobce doporučuje používat do výšky šachty max. 30 m. Pro vyšší šachty je k dispozici široká škála alternativních typů napínání, které využívají standardní napínače, nebo využívají vlastní systém napínání. Není-li možné připevnit standardní napínač do stropu šachty, nabízí výrobce variantu konzole na vodítko pro připevnění napínače. U vyšších šachet je v prohlubni možné nahradit standardní napínač napínacím závažím, podobně jako u klasických omezovačů rychlosti. Na výběr jsou dvě možnosti: Kotvení k vodítku Kotvení do podlahy Posledním způsobem napínání je systém ORION, využívající vlastní konzole s pružinovým napínáním vhodným pro velmi vysoké šachty. 6
