1 Kód předmětu Název předmětu Modernizace výuky na Fakultě stavební VUT v Brně BI52 Diagnostika stavebních konstrukcí (K) Parametry a zařazení předmětu ve studijních programech Stud. program Stavební inženýrství - Bakalářský studijní program Ročník 2. Obor Zaměření Semestr výuky Povinnost Ukončení Počet kreditů 4 Dělení Cíl předmětu Všeobecný nespecifikováno Letní Povinně volitelný předmět Zápočet, zkouška D2 Teoretické seznámení a praktické provedení diagnostických metod pro zjišťování vlastností materiálů v různých typech konstrukcí. Na základě získaných znalostí bude student schopen vybrat optimální zkušební metodu pro daný případ diagnostiky. Anotace předmětu Úloha diagnostiky konstrukcí při provádění stavebně-technických průzkumů v rámci údržby, opravy a rekonstrukce staveb. Obecná metodika diagnostických postupů, vývojový diagram průzkumu stavby. Aplikace destruktivních a nedestruktivních zkušebních metod při průzkumech, upřesněné nedestruktivní zkoušky, hodnocení výsledků statistickými metodami. Užití celého spektra radiografických metod nedestruktivního zkoušení na reálné či virtuální konstrukci (kontrola železobetonových a předpjatých konstrukcí, kombinace radiografické a magnetické metody při určování výztuže v konstrukcích) Diagnostika vad a poruch staveb. Sledování deformací a trhlin konstrukcí, únava a degradace materiálu. Metody dlouhodobého sledování staveb. Seminární práce zaměřená na návrh podrobného postupu stavebně-technického průzkumu konstrukce. Cvičení v laboratořích s individuálním zadáním, ukázky zkušebních postupů na modelech a stavbách. Harmonogram předmětu 1. Stavebně technický průzkum 2. Přehled diagnostických metod Moderní diagnostické metody zkoušení stavebních materiálů Diagnostika betonových konstrukcí Diagnostika zděných a kamenných konstrukcí Diagnostika dřevěných konstrukcí Radiometrické diagnostické metody I 13.Radiometrické diagnostické metody II

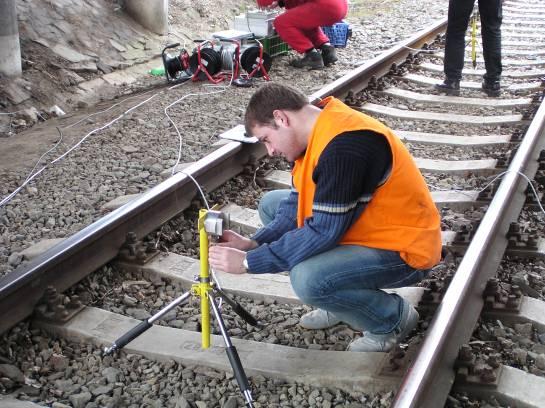

2 Příklady terénních exkursí a měření v terénu v minulosti. Exkurse Drnovce statické zajištění zámečku Drnovce - detail kotevní desky Exkurse Hněvkovský tunel kontrola betonu při výstavbě Exkurse Hněvkovský tunel Holubice zatěžovací zkouška mostu Holubice studenti osazují měřicí přístroje

3 Před zahájením výuky (LS2008) proběhl výběr objektu pro exkurzi. V rámci odborné exkurze se posluchači seznámí s praktickou diagnostikou vybrané mostní konstrukce. Přímo v terénu absolvují kolečko šesti stanovišť, na nichž bude probíhat měření a zkoušení mostní konstrukce. Bude se jednat o: 1) Pracoviště pro NDT zkoušky betonu odrazové tvrdoměry; 2) Pracoviště pro NDT zkoušky betonu ultrazvuková diagnostika poruch; 3) Pracoviště pro DT zkoušky betonu odběr vzorků jádrovým vrtáním; 4) Pracoviště pro NDT hledání výztuže elektromagnetické indikátory; 5) Pracoviště pro NDT ověřování předpínací výztuže - radiografie; 6) Pracoviště pro ověřování únosnosti mostu měření průhybů od projíždějící dopravy. Kromě toho absolvují posluchači prohlídku vad a poruch konstrukce. Pro exkurzi byl ve spolupráci s firmou Mostní a silniční, s.r.o. vybrán dálniční most na dálnici D1 u obce Podolí u Brna. Základní fotodokumentace mostu je uvedena na následujících fotografiích. Celkový pohled na most. Celkový pohled na most.

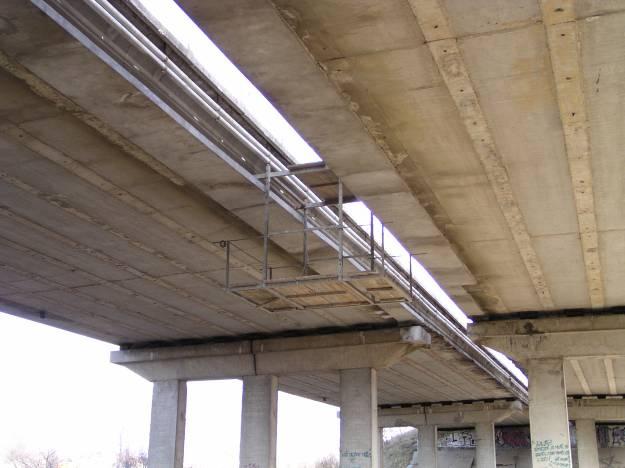

4 Poruchy úložného prahu mezilehlé podpěry mostu od zatékání. Skladba nosné konstrukce předpjaté nosníky a dobetonované podélné spáry. Koroze výztuže vlivem malého krytí. Obnažená výztuž u opěry. Zvláštní prvky na mezilehlých podpěrách. Probíhající sanace krajních nosníků. Příprava vzorků pro praktickou radiografii Pro praktickou výuku radiografie byly připraveny vzorky, umožňující prozařovat s posluchači beton do tloušťky 650 mm v laboratoři střediska radiační defektoskopie (simulace radiografie na libovolném prvku železobetonové konstrukce). Jde o soustavu betonových desek, o rozměrech 400x500x50mm. Do dvou desek byly zabetonovány ocelové výztuže různých typů a průměrů. Podařilo se opatřit i historické výztuže typu ROXOR a ISTEG různých průměrů. Posluchači si v laboratorní výuce osvojí praktickou radiografii železobetonu, s určením polohy, profilu a typu výztuže. Zároveň byly vyrobeny drátové měrky pro kontrolu jakosti.

5 Deska se současnou výztuží Deska s historickou výztuží Drátové měrky dle ČSN Alternativní měrky

6 Testování zkušební sestavy. Testování zkušební sestavy. Příklad zkušebního radiogramu. Příklad zkušebního radiogramu.
