Ing. Naďa Langová,PhD. Ing. Peter Geffert. Ing. Miroslav Kušnír

Transkript

1 BIOPLYN ZÍSKAVANÝ Z NA BÁZE ZELENEJ BIOMASY Ing. Naďa Langová,PhD. Ing. Peter Geffert Technická univerzita Zvolen, FEVT, Katedra environmentálnej techniky ul. T.G. Masaryka 2775/24, Zvolen Ing. Miroslav Kušnír QEL s. r. o., Štefánikova 90, Bardejov

2 BIOPLYNOVÉ STANICE Rakúsko 140, Nemecko 1400 spracovanie zámerne pestovaných rastlín (najmä kukurica a iné poľnohospodárske plodiny sú pestované so zámerom produkcie bioplynu a jeho spracovania) tuhé a kašovité odpady zo živočíšnej výroby poľnohospodárske odpady sprebytkom trávnatých hmôt Prevádzkové skúsenosti týchto farmárskych staníc nás môžu motivovať po stránke technického riešenia zlepšenia prevádzkových, bezpečnostných a legislatívnych predpisov

3 BIOPLYNOVÉ TECHNOLÓGIE SUCHÉ KVASENIE MOKRÉ KVASENIE KONTINUÁLNE (spojité plnenie) DISKONTINUÁLNE (nespojité plnenie) Prietokový spôsob Dávkový spôsob Prietokový spôsob začínajúci zásobníkom Metóda striedania zásobníkov Prietokový spôsob končiaci zásobníkom Zásobníkový spôsob

4 Premena biomasy na energiu dve základné cesty termochemická premena biochemická premena priame spaľovanie pyrolýza splynovanie fermentácia (alkoholové kvasenie) anaeróbne vyhnívanie (metánové kvasenie)

5 FERMENTÁCIA (alkoholové kvasenie) ETANOL resp. METANOL Vysokokvalitné palivo - náhrada za benzín vspaľovacích motoroch. Ako vstupná surovina sa využívajú rastliny s obsahom cukrov a škrobu obiloviny, cukrová repa, cukrová trstina, zemiaky, kukurica, ovocie.

6 ANAERÓBNE VYHNÍVANIE (metánové kvasenie) BIOPLYN zmes metánu, oxidu uhličitého a stopových množstiev ďalších plynov. Proces vyhnívania - bez prístupu vzduchu prostredníctvom baktérií vo fermentačných reaktoroch.

7 KONCEPCIA BIOPLYNOVEJ STANICE dôkladná technická, organizačná a ekonomická príprava zohľadňujúc stavebné, bezpečnostné a environmentálne predpisy, koncepcia v sebe zahŕňa umiestenie a osadenia stavebných objektov (fermentor, plynojem, prípadne ďalšie skladovacie nádrže) veľkosť a umiestnenie prípravnej nádrže s ohľadom na homogenizácia, ukladanie hnoja a pridávanie prísad vhodný výber typu bioplynovej stanice: prietokové zariadenia, zásobníkové zariadenia

8 KONCEPCIA BIOPLYNOVEJ STANICE Prietokové zariadenia tam, kde nie je potrebné zriadiť dodatočný skladovací priestor a kde je použitá malá nádrž (málo miesta, nízke náklady na izoláciu, energiu zavádzanú do zariadenia a investície). Ako fermentory sobjemom cca 100 m 3 sa používajú cisterny (väčšinou použité benzínové cisterny). Realizácia s nízkymi nákladmi. Zásobníkové zariadenia sa uplatňujú tam, kde je možné stávajúce zásobníky prebudovať na fermentory. Nevýhodou tohto systému sú vysoké náklady na izolácie a kolísajúca výroba plynu málo plynu pri malom množstve hnoja, veľa plynu pri veľkom množstve hnoja.

9 Hlavným prvkom celého zariadenia je bioreaktor -fermentor (5) horizontálneho prietokového typu v ktorom prebieha proces tvorby bioplynu. Vo fermentore vyprodukovaný bioplyn sa sústreďuje v plynovom dóme (7) a odtiaľ sa odvádza potrubím do nízkotlakového suchého plynojemu (11), tvoreného špeciálnou gumovou plachtou plynotesne upevnenou na dohnívacej nádrži (10). Tu sa zachytáva aj zvyškový bioplyn uvoľňovaný zo substrátu, ktorý už opustil fermentor. Bioplyn je následne využívaný na spaľovanie v kogeneračnej jednotke (motor (14), generátor (15) a v upravenom plynovom kotly (17). Odpadové teplo sa odovzdáva vo výmenníku (16) na ďalšie využitie.

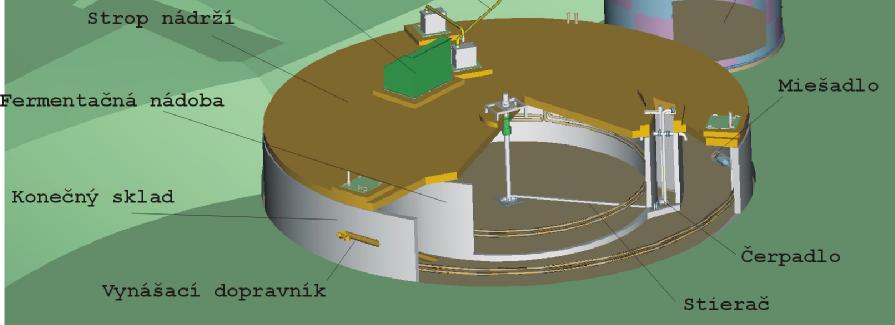

10

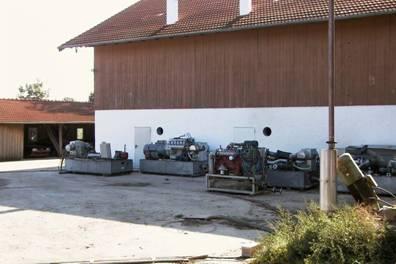

11

12

13 KONCEPCIA BIOPLYNOVEJ STANICE Monitorovacie a riadiace prvky, zabezpečovacia technika bioplynovej stanice Bioplynové energetické systémy majú vo fermentačných nádržiach inštalované analyzátory bioplynu, ktoré nepretržite monitorujú stav metánu, CO 2 a H 2 S Bezprostredne po zistení zmeny kvality bioplynu sa pridávajú vhodné vyrovnávacie (regulačné) látky zvyšujúce kvalitu bioplynu Dôležitý je časový interval od zistenia kvalitatívnej zmeny bioplynu po aplikáciu prídavného prvku

14 KONCEPCIA BIOPLYNOVEJ STANICE Monitorovacie a riadiace prvky, zabezpečovacia technika bioplynovej stanice

15 DIMENZOVANIE BIOPLYN. STANICE Pre určenie koncepcie zariadenia je dôležité správne navrhnutie potrebných veľkostí jednotlivých prvkov. 1. Získavanie substrátu a objem fermentora Denná produkcia hnoja = počet zvierat. denná produkcia odpadu podľa druhu zvierat Objem fermentora = denná produkcia hnoja. stredná doba kontaktu 2. Zistenie obsahu sušiny a organickej sušiny Množstvo organickej sušiny = obsah organickej sušiny. množstvo hnojovice.

16 DIMENZOVANIE BIOPLYN. STANICE 3. Výpočet dennej produkcie plynu Denné množstvo bioplynu = denné množstvo organickej sušiny. špecifická produkcia bioplynu. 4. Objem zásobníka na hnojovicu Celková kapacita nádrže má vystačiť na dní. 5. Objem plynojemu Pri použití bioplynu na výrobu elektrickej energie má plynojem na rozdiel od využitia bioplynu na priame spaľovanie druhotný význam, pretože objem bioplynu zužitkovaného v blokovej teplárni je možné zladiť sobjemom produkovaného bioplynu.

17 6. Určenie výkonu blokovej teplárne Pri výbere blokovej teplárne je najdôležitejšie prispôsobiť jej výkon produkcie bioplynu aby sa vyprodukovaný bioplyn zužitkoval pokiaľ možnosti v celom rozsahu aby motory teplárne nemuseli pracovať na nepriaznivý čiastočný výkon Podľa veľkosti BPS sa volia dva typy teplární ak je agregát zladený sprodukciou bioplynu tak, že pracuje 24 hodín denne, pričom postačuje aj malý objem plynojemu druhý typ - sú inštalované 2 teplárne, pričom jedna pracuje pri prevádzke 24 hodín, druhá pri špičkovom odbere elektriny

18 VLASTNOSTI BIOPLYNU Plyn Jednotka Bioplyn Zemný plyn Propán Metán Vodík Výhrevnosť kwh/m Hustota kg/m 3 1,2 0,7 2,01 0,72 0,09 Hustota v pomere k hustote vzduchu 0,9 0,54 1,51 0,55 0,07 Zapaľovacia teplota C Max. rýchlosť šírenia sa plameňa vo vzduchu m/s 0,25 0,39 0,42 0,47 0,43 Rozsah zápalnej koncentr. plynu vo vzduchu % Tab. : Spaľovacie parametre bioplynu v porovnaní sinými horľavými plynmi (zloženie: 60% metán, 38% oxid uhličitý, 2 %-ný stopový plyny).

19 VYUŽITIE BIOPLYNU Energia obsiahnutá v bioplyne - čo najintenzívnejšie využívanie Pre premenu na nízkoteplotné teplo je neekonomické používať bioplyn Vykurovanie bioplynom Používajú sa kotle s atmosferickými horákmi pre malý výkon od 10 do 30 kw. Kotle lepšie pracujú svyrovnávacími zásobníkmi, na ktoré je napojené vykurovanie domu, vyhrievanie fermentorov, či zásobovanie TÚV, podľa možnosti aj sušenie sena a obilia Cenovo výhodnou alternatívou ku kotlu je prietokový ohrievač, ktorý pracuje s atmosferickým horákom a používa sa predovšetkým pre prípravu teplej úžitkovej vody. Rozsah výkonu sa pohybuje vrozmedzí 5 30 kw

20 VYUŽITIE BIOPLYNU Kogenerácia tepla a elektrickej energie bioplyn = palivo pre spaľovací motor poháňajúci generátor pre produkovanie elektrickej energie, odpadové teplo s chladenia motora a výfukové plyny je možné použiť pre vykurovanie Výroba prúdu dvomi metódami 1. Výroba je orientovaná podľa potreby výroba prúdu sleduje potrebu, t.j. ak rastie potreba rastie aj výroba 2. Rovnomerná výroba motor je v prevádzke 24 hod, stále s rovnakým zaťažením. Výkon motoru je pomocou ventilu na prívod plynu nastavený tak aby sa celý objem vyrobeného plynu hneď spotreboval

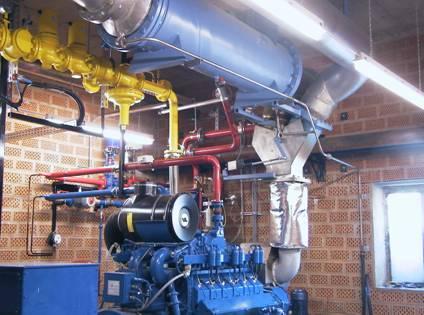

21 VYUŽITIE BIOPLYNU Kogenerácia tepla a elektrickej energie

22 VYUŽITIE BIOPLYNU Možnosť predávať nadprodukciu elektrickej energie Pevné ceny elektriny vyrobenej na báze obnoviteľných foriem biopaliva sú dané výnosom Úradu pre reguláciu sieťových odvetví č. 2/2005 príloha č. 1 podľa prevádzkových podmienok Cena elektriny vyrobenej v spaľovac ovacích ch motoroch s palivom zemný plyn alebo zmes vzduchu metánu 2050 Sk/MWh s palivom bioplyn 2500 Sk/MWh

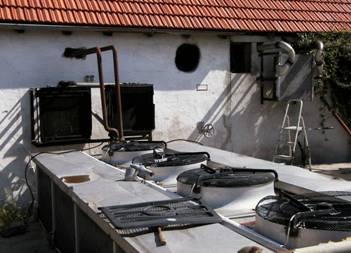

23 VYUŽITIE BIOPLYNU Využitie odpadového tepla Cieľom kogenerácie tepla a elektriny na báze bioplynu je naplno využívať nielen elektrický prúd, ale aj odpadové teplo zmotorov. Vzime -okrem fermentorov sa vykurujú aj obytné domy a priľahlé objekty V lete vzniká prebytok tepla ku každému bioplynovému motoru prináleží takzvaný núdzový chladič (lamelový výmenník tepla), aby bolo možné odpadové teplo vyfukovať do ovzdušia

24

25 VYUŽITIE BIOPLYNU Zásobovanie plynovodnej siete Škodliviny v spalinách - tvorené najmä vodnou parou aoxidom uhličitým, oxid siričitý SO2, oxidy dusíku NOx, uhľovodíky Podiel oxidu siričitého je závislý od množstva sírovodíku vbioplyne, ktorý je dnes možné výrazne redukovať.

26 Z Á V E R riešené ako individuálne zariadenia, navrhnuté podľa potrieb jednotlivých užívateľov finančné prostriedky na vybudovanie bioplynovej stanice - zo štrukturálnych fondov, výška dotácií závisí od konkrétnej schémy pomoci a podmienok projektu

27 Ďakujeme Vám za pozornosť
