1 Lesná biomasa perspektívny zdroj energie Využitie biomasy pre výrobu tepla a elektriny Energie pre región Autor : Ing. Július J Jankovský, generálny riaditeľ - Zvolenská teplárensk renská,, a.s. jankovsky@zvtp.sk energie - Levice, Tlmače

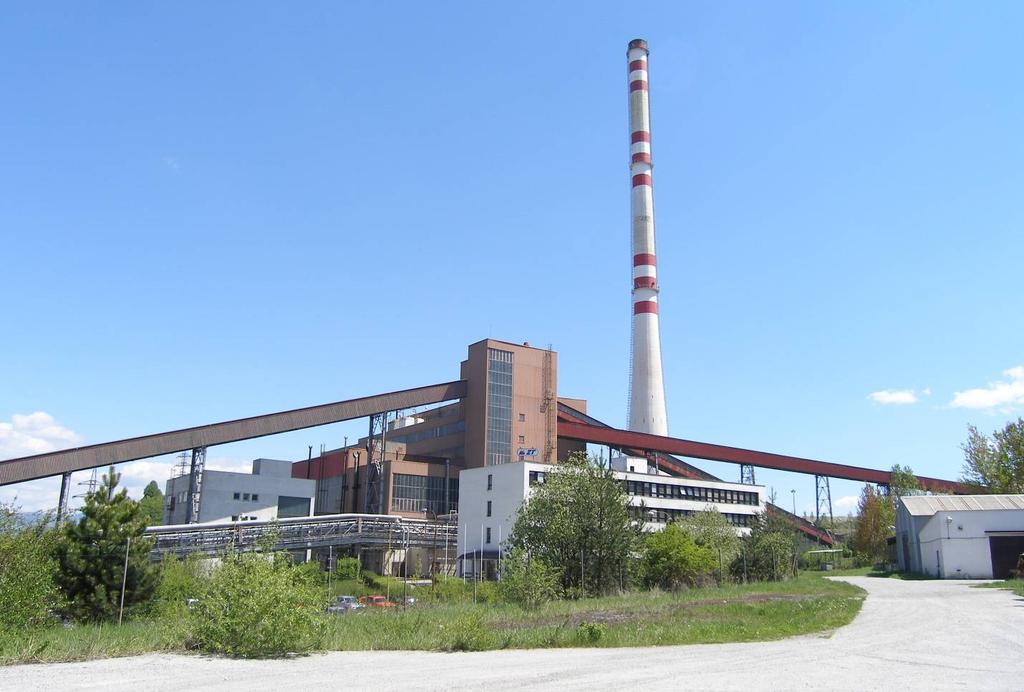

2 Zvolenská teplárenská a.s. energie - Levice, Tlmače

3 Parametre zdroja po ekologizácii Garantované parametre zdroja sú viazané na palivo nízkosírne hnedé uhlie 14,0 GJ/t obsah síry do 0,4% drevná štiepka 8,5 GJ/t, vlhkosť 45,0% zemný plyn ako stabilizačné palivo Výkony a účinnosť zariadenia Tepelný výkon kotlov kotol K-01 výkon 108 MW t / 160 t/h kotol K-02 výkon 65 MW t / 90 t/h Účinnosť kotlov kotol K-01 výkon 86,0 % kotol K-02 výkon 88,0 % energie - Levice, Tlmače

4 Emisie po ekologizácii Emisné limity po rekonštrukcii v mg.m -3 : Znečisťujúca látka Limit SO NO x 600 CO TZL Emisie znečisťujúcich látok v t/rok Obdobie TZL SO 2 NO X CO ,0 28, , ,6 430,0 508,6 50,0 36, , ,6 538,9 38, , ,0 516,0 35, ,0 976,0 415,0 30,0 energie - Levice, Tlmače

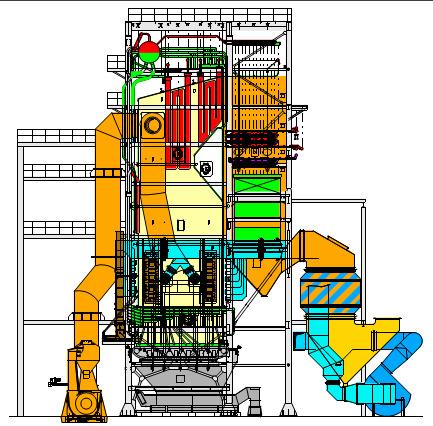

5 Schéma kotla K-01 po rekonštrukcii energie - Levice, Tlmače

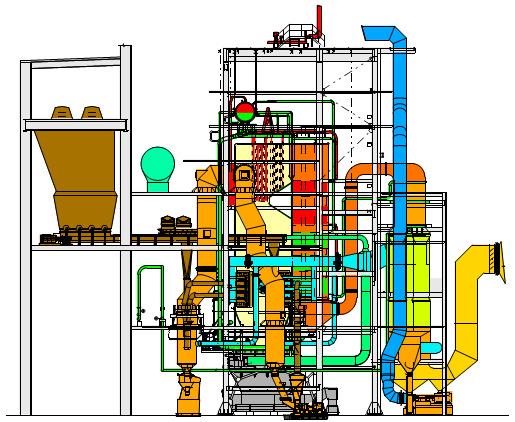

6 Schéma kotla K-02 po rekonštrukcii energie - Levice, Tlmače

7 Míľniky projektu Zaradenie do indikatívneho zoznamu Predprojektová príprava - FS PD pre stavebné povolenie Podanie žiadosti na MŽP SR Vyhlásenie verejnej súťaže Výber zhotoviteľa Začiatok rekonštrukcie K Komplexné skúšky K-01a DŠ Skúšobná prevádzka K-01 od Začiatok rekonštrukcie K Začiatok skúšobnej prevádzky K Vydanie kolaudačného rozhodnutia energie - Levice, Tlmače

8 Obnoviteľné zdroje energie Najstarší a najdlhšie využívaný obnoviteľný zdroj energie Minimálne zaťaženie životného prostredia emisiami, z pohľadu dopadu na ŽP je nízkoemisným zdrojom energie, (SO x NO x TZL, CO 2 neutrálne), rovnocenné ušľachtilým palivám Využívanie biomasy má pozitívne environmentálne účinky a pôsobí na kultivovanie krajiny, znižuje dotácie do poľnohospodárskej výroby, má kladný vplyv na rozvoj vidieka Biomasa je domáci, regionálny zdroj energie s pomerne presnou predikciou ceny a kladným vplyvom na vytváranie nových pracovných príležitostí v regióne Náhrada drahých fosílnych palív biomasou vedie k zlepšeniu zahranično-obchodnej bilancie štátu, má kladný vplyv na oživenie finančnej bilancie regiónu energie - Levice, Tlmače

9 Prínosy spoluspaľovania biomasy Vyššia energetická bezpečnosť prevádzky (viacpalivová základňa) Jednoduchšie a lacnejšie technické riešenie vhodné pre existujúce zariadenia - retrofity Väčšie výkony s možnosťou kogenerácie Vyššia variabilita parametrov používanej biomasy Vyššia účinnosť enegetickej premeny Väčšia variabilita výkonov (vhodné pre teplárenské zariadenia) energie - Levice, Tlmače

10 Podiel biomasy na OZE v SR energie - Levice, Tlmače

11 Principiálna schéma teplárne RS Uhlie Plyn Biomasa Kotol TPO G TK G Nč Tepláreň TpB VS-SCZT energie - Levice, Tlmače

12 Štruktúra výnosov spoločnosti Podiely prevádzkových výnosov 17,9% 0,7% 27,4% Dodávka tepla obyvateľom Dodávka tepla organizáciám Nevrátený kondenzát Priemyselná voda Demi voda Predaj IM,DLHM 30,9% 21,0% Dodávka elektriny Poskytovanie PpS ES SR 0,7% 1,0% 0,2% Ostatné služby energie - Levice, Tlmače

13 Štruktúra nákladov Podiely prevádzkových nákladov 13,6% 5,3% 0,9% 1,5% 1,7% 10,1% 2,8% 2,7% 60,9% Náklady na palivo a výkup tepla Náklady na materiál Spotreba energie Spotreba vody Poplatok za odchýlky SEPS Opravy dodávateľské Náklady služby Osobné náklady Odpisy HIM a NIM Ostatné prevádzkové náklady energie - Levice, Tlmače

14 Rentabilita nákladov na palivo Kogeneračná elektrina Rozmer HU ZPN DŠ Cena za M.j. t, Nm ,0 13, ,0 Výhrevnosť MWh/m.j. 3,9 0,0095 2,4 Cena za tepelný obsah Sk/MWh 472, ,1 626,8 Výkup kogeneračnej elektriny Sk/MWh 2 100, , ,0 Cena variabilej zložky elektriny Sk/MWh 628, ,0 833,7 Rentabilita z paliva % 334,3 111,1 317,9 Kondenzačná elektrina Rozmer HU ZPN DŠ Cena za M.j. t, Nm ,0 13, ,0 Výhrevnosť MWh/m.j. 3,9 0,0095 2,4 Cena za tepelný obsah Sk/MWh 472, ,1 626,8 Výkup kogeneračnej elektriny Sk/MWh 1 950, , ,0 Cena variabilej zložky elektriny Sk/MWh 1 889, , ,3 Rentabilita z paliva % 103,2 34,3 105,7 energie - Levice, Tlmače

15 Rentabilita nákladov na palivo Zvolenská teplárenská, a.s Rozmer HU ZPN DŠ Cena za M.j. t, Nm ,0 13, ,0 Výhrevnosť MWh/m.j. 3,9 0,0095 2,4 Cena za tepelný obsah Sk/MWh 472, ,1 626,8 Výkup kogeneračnej elektriny Sk/MWh 2 050, , ,0 Cena variabilej zložky elektriny Sk/MWh 1 686, , ,7 Rentabilita z paliva % 121,5 40,4 118,4 Zvolenská teplárenská, a.s Rozmer HU ZPN DŠ Cena za M.j. t, Nm ,0 13, ,0 Výhrevnosť MWh/m.j. 3,9 0,0095 2,4 Cena za tepelný obsah Sk/MWh 472, ,1 626,8 Výkup kogeneračnej elektriny Sk/MWh 2 700, , ,0 Cena variabilej zložky elektriny Sk/MWh 1 686, , ,7 Rentabilita z paliva % 160,1 53,2 156,3 energie - Levice, Tlmače

16 Ako ďalej? intenzifikácia výroby elektriny Schéma zapojenia technologických zariadení teplárne 13,5 MPa 535 o C 173 MW K- 01,02 RCHS 2,3 TG-01 25,0 MW RCHS 1 TG-02 73,7 MW RO odber 1-2,5 MPa 400 o C 1,1 MPa 280 o C odber 2-1,1 MPa 280 o C NČ kondenzát VS-SCZT TpA odber 3-0,25 MPa 160 o C 0,007 MPa 65 o C CHÚV Kondenzátor Parametre zdroja : Parovod Horúcovod Tlak admisnej pary 13,5 Mpa 1,1 MPa 2,5 MPa Teplota admisnej pary 535 o C 280 o C 150/70 o C Výroba pary 250 t/h 80 MW 60 MW Tepelný výkon kotlov Počet kotlov Elektrický výkon inšt.tg Využ. elektrický výkon TG Počet turbín Výstupný výkon SCZT 173,0 MW th 2 ks 98,7 MW e 73,7 MW e 2 ks 140,0 MW th Palivo Typ kotlov Typ turbogenerátorov Hnedé uhlie 14,1 MJ/kg, ZPN 0,0342 GJ/Nm 3, drevná štiepka 8,5 GJ/t K- 01, 02 Bubnové strmorúrové, granulačné, s pásovým roštom TG01 - protitlaká s neregulovaným odberom, TG-02 - kondenzačná odberová energie - Levice, Tlmače

17 Základné bilančné údaje Bilančné hodnoty M.j. Rok 2006 Rok 2008 Rok 2011 Spotreba uhlia t/rok Spotreba drevnej štiepky t/rok Spotreba ZPN tis.m 3 /rok Produkcia popola t/rok Teplo v palive GJ/rok Výroba tepla GJ/rok Účinnosť kotolne % 79,3 84,6 85,5 Výroba elektriny MWh/rok Výroba elektriny z OZE MWh/rok Podiel výroby z OZE % 0,0 24,8 29,7 energie - Levice, Tlmače

18 Hodnoty emisií Produkcia emisií M.j. Rok 2006 Rok 2008 Rok 2011 TZL t/rok SO 2 t/rok NO X t/rok CO t/rok CO 2 t/rok energie - Levice, Tlmače

19 Príspevok projektu k Energetickej bezpečnosti SR V najbližších rokoch z hľadiska energetickej bezpečnosti sú potrebné nasledujúce investície: Projekt Technické parametre Termín realizácie Predpokladané náklady v mil. EUR Elektroenergetické zdroje Zvýšenie výkonu JE * 164 MW JE 3,4 blok Mochovce * 880 MW TE Nováky * (rekonštrukcia) 125 MW do Tepláreň Zvolen * 70 MW do TE Vojany ** (rekonštrukcia) 830 MW energie - Levice, Tlmače

20 Pohľad na zdroj pred rekonštrukciou energie - Levice, Tlmače

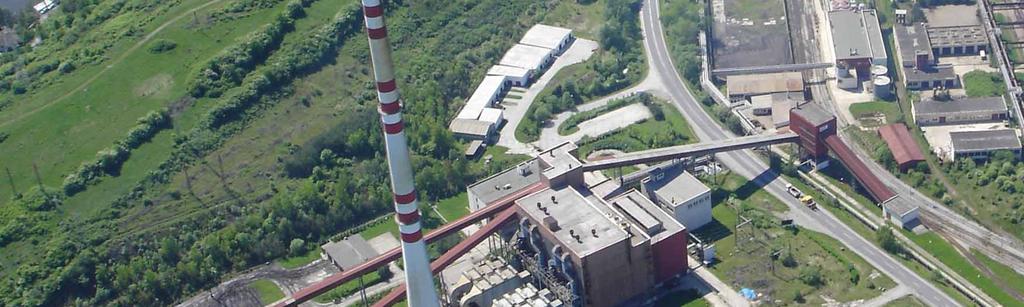

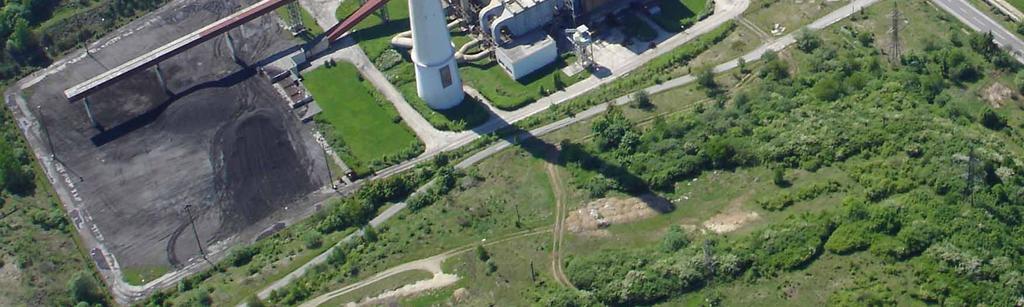

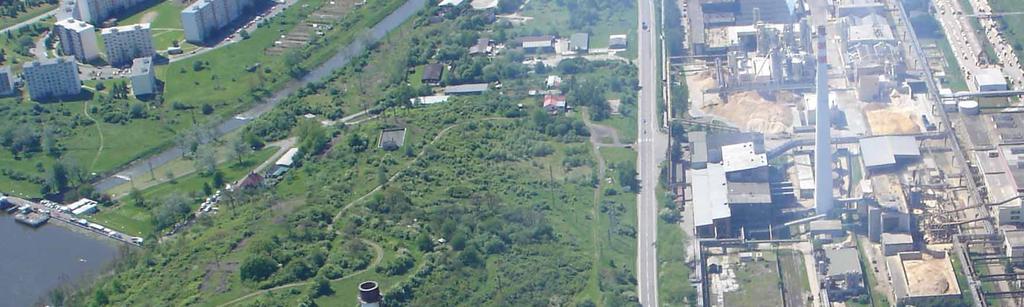

21 Pohľad na zdroj po rekonštrukcii energie - Levice, Tlmače

22 Pamätná tabuľa projektu energie - Levice, Tlmače

23 Kontakty Ďakujem za pozornosť Ing. Július Jankovský energie - Levice, Tlmače
