AV2-2 Tandemové vibrační válce 2,4 4 t

Transkript

1 Machines AV2-2 Tandemové vibrační válce 2,4 4 t

2 2 Chytré řešení vibračních válců řady AV2-2 Řada tandemových vibračních válců AV2-2 je určena pro použití na středně velkých stavbách. Tandemové válce řady AV2-2 jsou velmi výkonné a efektivní stroje pro práci na podkladních i na asfaltových vrstvách.

3 3 Silniční světla Posuvná sedačka Skvělý přístup k motoru a servisním místům Dlouhá životnost mazacích míst kloubu Výkon Bezpečnost Optimální hutnící výsledky díky: vysoký kroutící moment, vodou chlazený tří-válcový motor značky Yanmar 2 pracovní rychlosti 2 frekvence, 2 odstředivé síly oba běhouny poháněny, zadní běhoun vibrující (na přání oba běhouny vibrující) velký průměr běhounu rovnoměrné rozdělení vah na přední a zadní běhoun 2 velké antikorozní vodní nádrže vícenásobná filtrace vody 2 škrabáky na každém běhounu Snadná ovladatelnost Vysoké pohodlí obsluhy díky: jednoduché ovládání, přehledná přístrojová deska přesazení běhounů o 40 mm, případně běhouny v zákrytu (option) minimální poloměr otáčení kompaktní rozměry plynulý rozjezd stroje vpřed i vzad silentbloky odizolovaná pracovní plošina, minimální vibrace Vysoká bezpečnost s vibračními válci řady AV/2: shoda s CE: sklopný ROPS, tlačítko nouzového zastavení, pohodlné sedadlo obsluhy opatřené bezpečnostním pásem a sedačkovým spínačem přehledná přístrojová deska výborný výhled na běhouny Uzamykatelné kryty proti vandalismu: přístrojové desky motorového krytu palivové nádrži vodních nádržích Použití Série strojů řady AV2-2 je založená na modulárním pojetí stroje, které umožňuje: přizpůsobení stroje k požadavkům uživatele optimalizaci náhradních dílů z důvodu široké slučitelnosti částí v rámci různých modelů řady AV2-2 Snadná údržba Minimální požadovaná údržba: dlouhá životnost mazacích míst stroje bez údržbový kloub řízení s teflonovým povrchem kompletní odklopení kapoty motoru přímý přístup k servisním místům umístěným na jedné straně doplňovací místa provozních kapalin vně stroje, snadný přístup snadný přístup k filtrům a tryskám kropení Vícenásobná filtrace vody pro skrápěcí systém

4 4 Různé verze jeden koncept AV2-2 vibrační válce mohou být dodány v různých verzích jak tandemových tak i kombi variant. Válce mohou mít šířkou běhounu 100, 120 nebo 130 cm

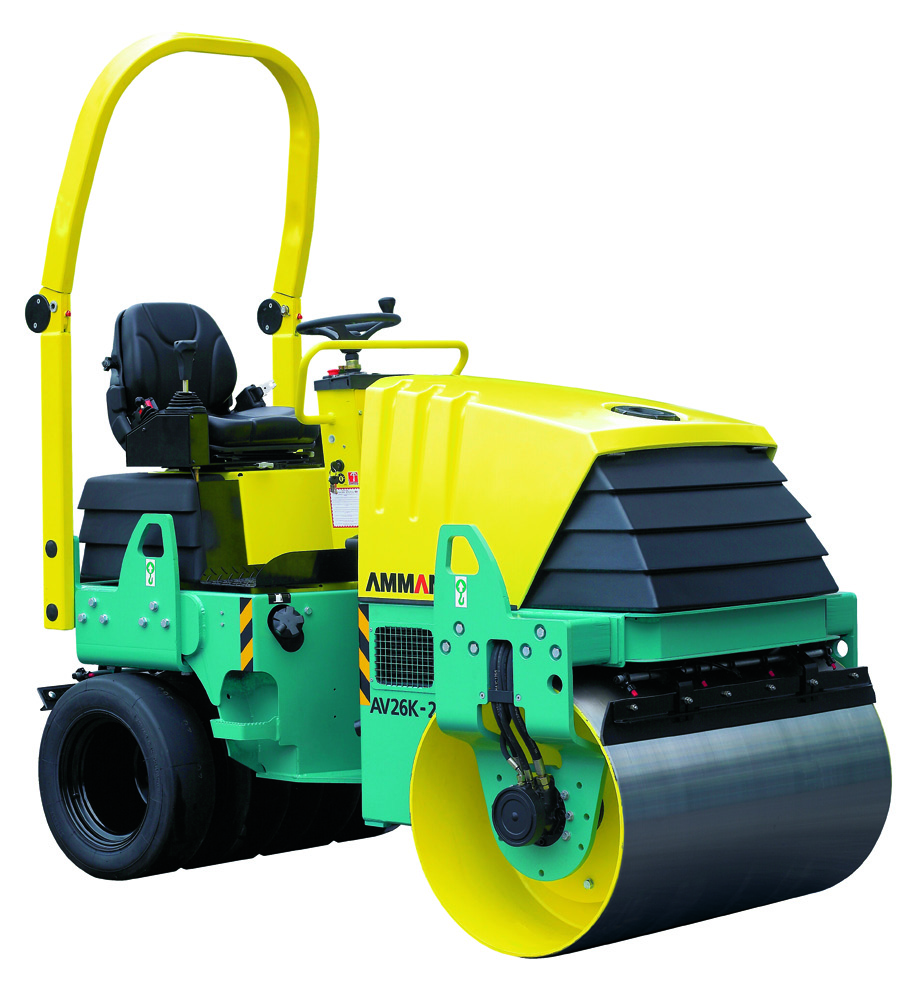

5 5 Přístrojová deska Zamykatelný kryt přístrojové desky Tandemová verze Základní stroj série AV2-2 zahrnuje: oba běhouny poháněné tlakový systém skrápění s vícenásobnou filtrací 2 velké nerezavějící vodní nádrže (80 l l) 2 frekvence, 2 odstředivé síly přesazení běhounů o 40 mm, případně běhouny v zákrytu (option) 2 škrabáky na každém z běhounů 4 zvedací oka pro snadnou přepravu počítač motohodin a měrka motorové nafty standardní přístrojová deska Ammann a tlačítko nouzového zastavení stroje Možnost širokého spektra výbavy na přání. Kombi verze Vibrační válce mohou být k dispozici jako kombi verze AV 23-2K/26-2K/32-2K/40-2K. Spolu s oběma vodními nádržemi má model kombi verze vestavěnou nádrž s přímým tlakovým skrápěcím systémem na kola. Skrápění může být zapnuto přes samostatný ruční spínač. Letmo zavěšené běhouny Tandemové vibrační válce AV 23-2/26-2/a AV 23-2K/ 26-2K jsou jediné stroje ve své třídě, které nabízejí letmo zavěšené běhouny. Tato koncepce umožní hutnění podél zdi, přičemž v těchto místech není již zapotřebí další hutnící práce. Vibrační válce AV23-2/26-2 a AV23-2K/26-2K jsou také dostupné s letmo zavěšenými běhouny.

6 Technická data a specifikace AV 23-2 AV 23-2 K AV 26-2 AV 26-2 K AV 32-2 AV 32-2 K AV 33-2 AV 40-2 AV 40-2 K Hmotnosti (s letmými běhouny) Pracovní hmotnost CECE kg 2410 (2650) 2280 (2450) 2660 (2850) 2400 (2520) Statické lineární zatížení kg/cm 12.1 (12.7) 12.1 (13.4) 11.1 (11.4) 11.1 (11.4) Zatížení běhounu kg Klasifikace dle franc. normy PV3 PV3 PV3 PV3 PV3 PV3 PV3 PV4 PV4 Běhouny (kola) Šířka (s letmými běhouny) mm 1000 (1050) 1000 (1050) 1200 (1250) 1200 (1250) Průměr mm Tloušťka mm Přesazení mm 40 (60) 0 (20) 40 (35) Počet pneumatik Rozměr pneumatik 205/60R15 205/60R15 205/60R15 205/60R15 Pneumatiková náprava mm Max. hutnící šířka (s letmými běhouny) mm 1040 (1100) (1300) Jízdní vlastnosti Typ motoru YANMAR 3TNV88 EuroMot3A / EPA Inter 4 1. pracovní rychlost: 2100 rpm Výkon motoru DIN 6270 B kw / PS 19.8 / / / / / / / / / 27.0 Rychlost km/h Stoupavost s/bez vibrace % 30 / / / / / / / / / pracovní rychlost: 2400 rpm Výkon motoru DIN 6270 B kw / PS 23.2 / / / / / / / / / 30.6 Rychlost km/h Stoupavost s/bez vibrace % 30 / / / / / / / / / 35 Řízení Poloměr otáčení vnější/vnitřní mm 3350 / / / / / / / / / 2200 Řídící úhel/oscilační úhel +/- 32 / 8 32 / 8 32 / 8 32 / 8 32 / 8 32 / 8 32 / 8 32 / 8 32 / 8 Vibrace Amplituda mm pracovní rychlost: 2100 rpm Frekvence Hz Odstředivé síly (na běhoun) kn pracovní rychlost: 2400rpm Frekvence Hz Odstředivé síly (na běhoun) kn Provozní náplně Vodní nádrž l Anti-adhesive l Hydraulická nádrž l Naftová nádrž l Technická data podléhají změnám bez předchozího upozornění.

7 7 Slunečni střiška Sklopný ROPS pro snadnou přepravu 2 škrabáky na každý běhoun Ořezávač Standard oba běhouny s poháněné vibrační přední běhoun tlakový skrápěcí systém pohodlná posuvná sedačka 2 škrabáky na každý běhoun 4 bodové zvedací háky měrka motorové nafty počítač motohodin odsazení běhounu o 40 mm páka pojezdu se spínačem vibrace a kropení Výbava na přání CE-set zahrnující sklopný ROPS silniční světla letmo zavěšené běhouny AV23-2 a AV26-2 maják couvací houkačka vypínač - baterie druhá páka pojezdu na levé straně elektrický rozdělovač tažný závěs ořezávač biologicky rozložitelný hydraulický olej barva na přání zákazníka Široké pneumatiky pro verzi kombi Centrální zvedací závěs Rozměry L B H W W1 A V Rozměry v mm AV AV 23-2 (s letmými běhouny) AV 26-2 / AV 26-2 (s letmými běhouny) AV 33-2 / AV 23-2 K AV 23-2 K (s letmými běhouny) AV 26-2 K / AV 32-2 K AV 26-2 K (s letmými běhouny) AV 40-2 K Technická data podléhají změnám bez předchozího upozornění.

8 Ammann distribuce: Německo: Ammann Verdichtung GmbH D Hennef Tel Fax Rammax Maschinenbau GmbH D Metzingen Tel Fax Francie: Ammann France SA F Créteil/Cedex Tel Fax contact@ammann.fr Velká Británie: Ammann Equipment Ltd. GB-Warwickshire, CV37 OTY Tel Fax sales@ammann.co.uk Ammann výrobní závody: Švýcarsko: Ammann Schweiz AG CH-4901 Langenthal Tel Fax info@ammann-group.com Německo: Ammann Verdichtung GmbH D Hennef Tel Fax ammann@ammann-hennef.de Rammax Maschinenbau GmbH D Metzingen Tel Fax rammax@ammann-group.com Česká republika: Ammann Czech Republic a.s. CZ Nové Město nad Metují Tel Fax info@ammann-group.cz USA: Ammann America Inc. US-Ponte Vedra, Florida Tel Fax info@ammann-america.com Polsko: Ammann Polska Sp. z o. o. ul. Jutrzenki Warszawa Tel Fax ammann@ammann.com.pl Mezinárodní distribuční partneři: 03 / 2009
