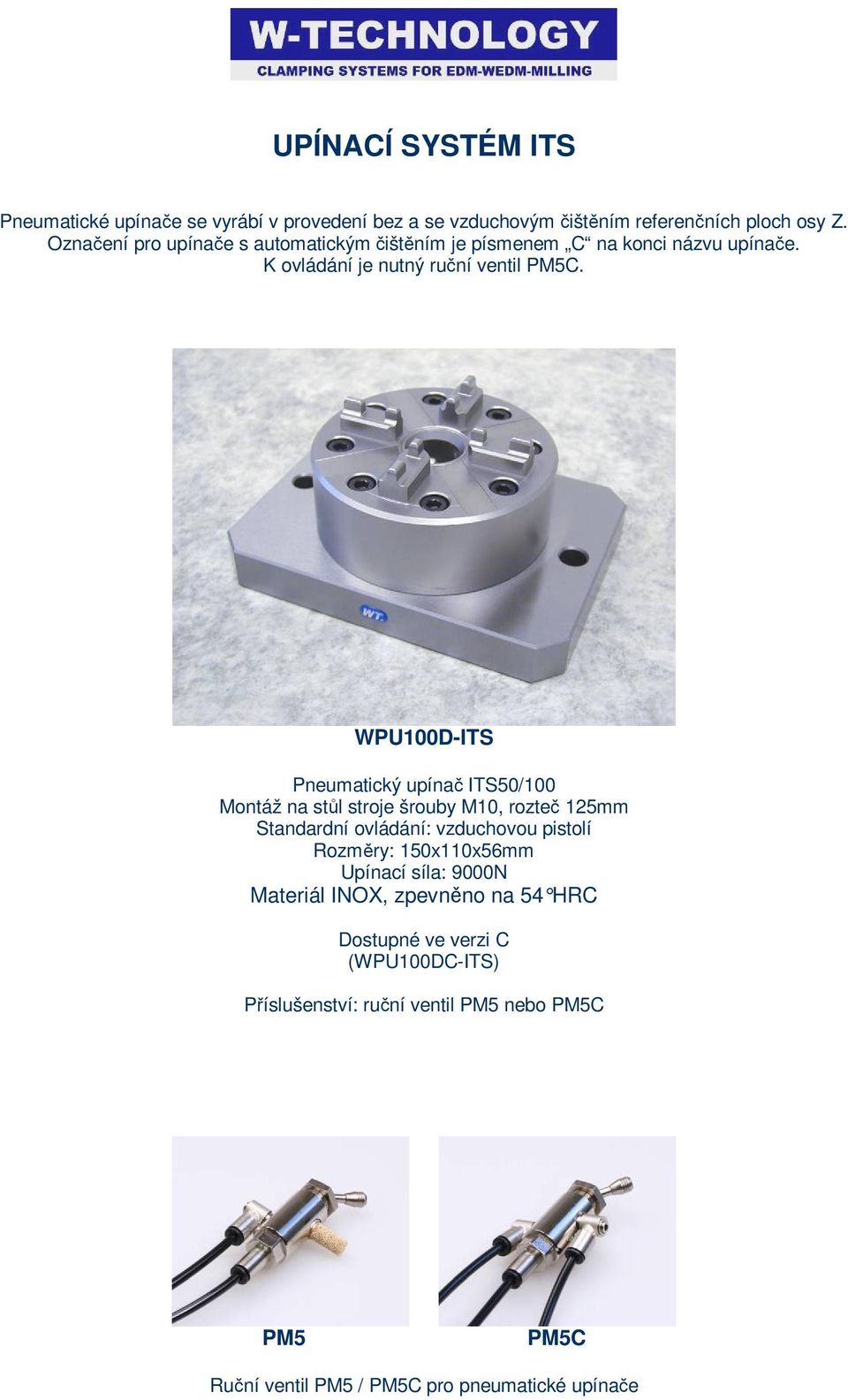

1 UPÍNACÍ SYSTÉM ITS Pneumatické upínače se vyrábí v provedení bez a se vzduchovým čištěním referenčních ploch osy Z. Označení pro upínače s automatickým čištěním je písmenem C na konci názvu upínače. K ovládání je nutný ruční ventil PM5C. WPU100D-ITS Pneumatický upínač ITS50/100 Montáž na stůl stroje šrouby M10, rozteč 125mm Standardní ovládání: vzduchovou pistolí Rozměry: 150x110x56mm Upínací síla: 9000N Dostupné ve verzi C (WPU100DC-ITS) Příslušenství: ruční ventil PM5 nebo PM5C PM5 PM5C Ruční ventil PM5 / PM5C pro pneumatické upínače

WPU100D-ITS Pneumatický upínač ITS50/100 Montáž na stůl stroje šrouby M10, rozteč 125mm Standardní ovládání: vzduchovou pistolí

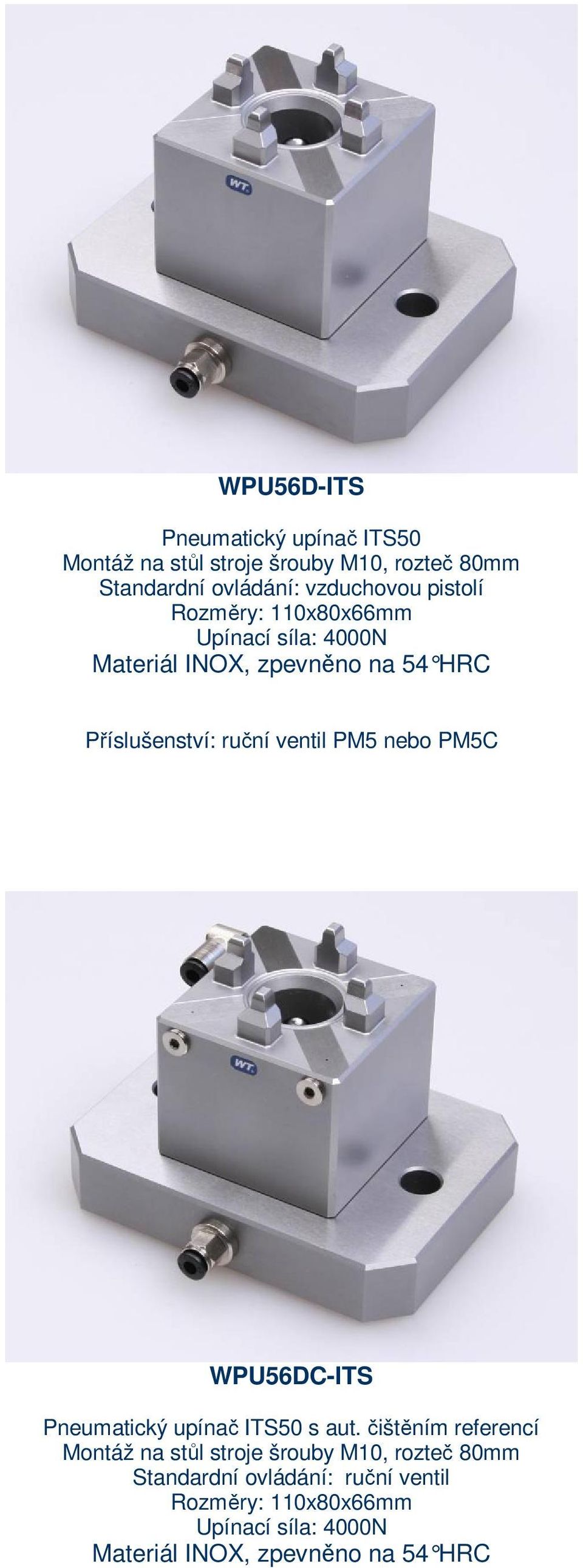

2 WPU56D-ITS Pneumatický upínač ITS50 Montáž na stůl stroje šrouby M10, rozteč 80mm Standardní ovládání: vzduchovou pistolí Rozměry: 110x80x66mm Upínací síla: 4000N Příslušenství: ruční ventil PM5 nebo PM5C WPU56DC-ITS Pneumatický upínač ITS50 s aut. čištěním referencí Montáž na stůl stroje šrouby M10, rozteč 80mm Standardní ovládání: ruční ventil Rozměry: 110x80x66mm Upínací síla: 4000N

ventil PM5 nebo PM5C WPU56DC-ITS Pneumatický upínač ITS50 s aut.

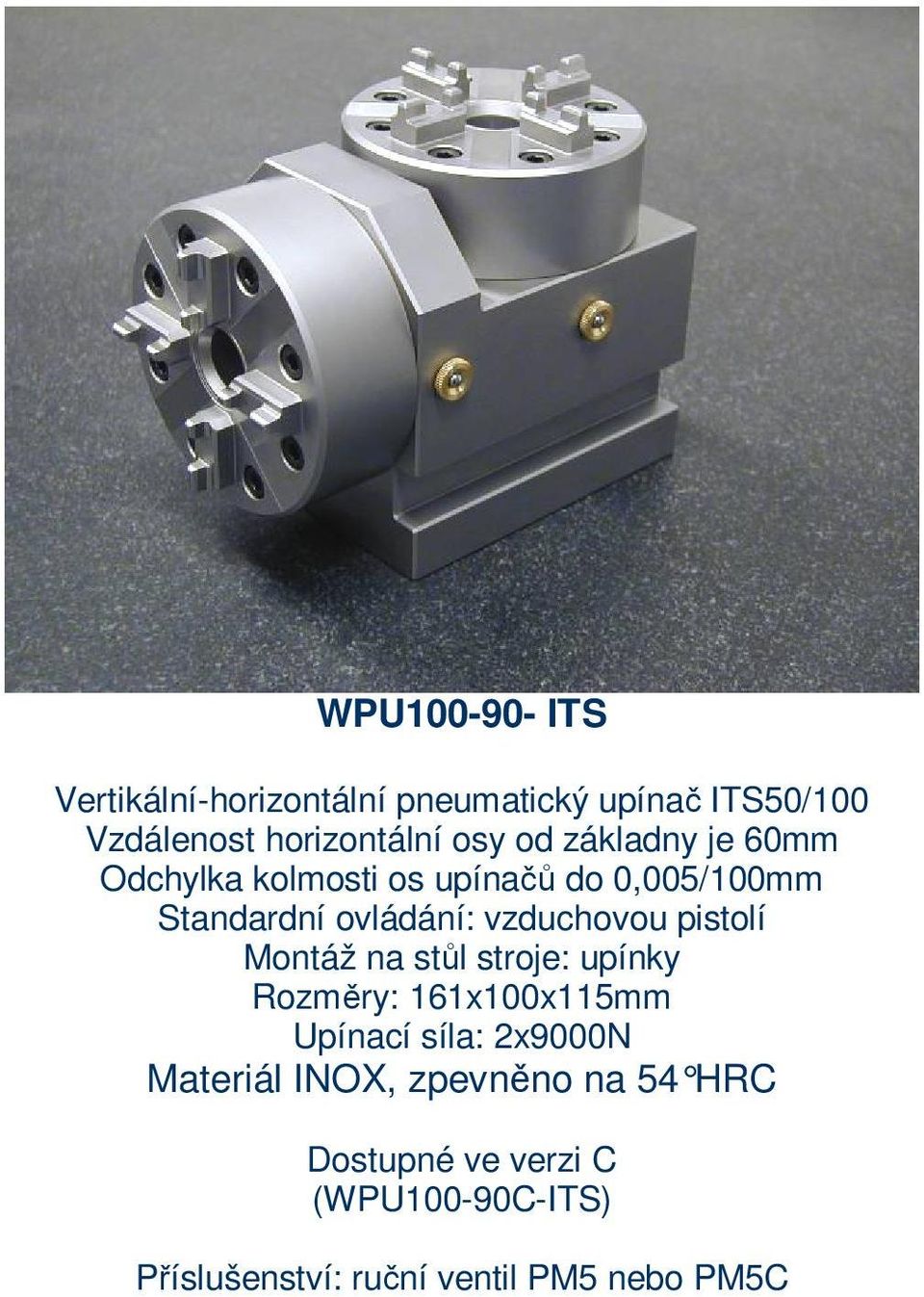

3 WPU ITS Vertikální-horizontální pneumatický upínač ITS50/100 Vzdálenost horizontální osy od základny je 60mm Odchylka kolmosti os upínačů do 0,005/100mm Standardní ovládání: vzduchovou pistolí Montáž na stůl stroje: upínky Rozměry: 161x100x115mm Upínací síla: 2x9000N Dostupné ve verzi C (WPU100-90C-ITS) Příslušenství: ruční ventil PM5 nebo PM5C

Standardní ovládání: vzduchovou pistolí Montáž na stůl stroje: upínky Rozměry:

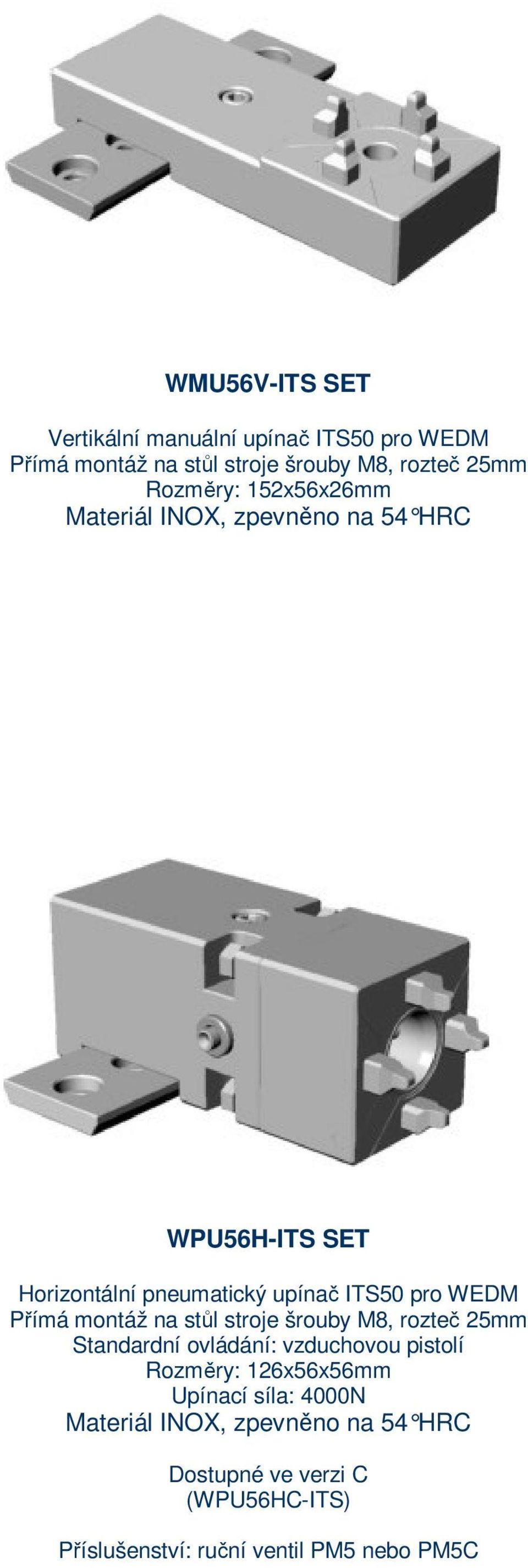

4 WMU56V-ITS SET Vertikální manuální upínač ITS50 pro WEDM Přímá montáž na stůl stroje šrouby M8, rozteč 25mm Rozměry: 152x56x26mm WPU56H-ITS SET Horizontální pneumatický upínač ITS50 pro WEDM Přímá montáž na stůl stroje šrouby M8, rozteč 25mm Standardní ovládání: vzduchovou pistolí Rozměry: 126x56x56mm Upínací síla: 4000N Dostupné ve verzi C (WPU56HC-ITS) Příslušenství: ruční ventil PM5 nebo PM5C

Přímá montáž na stůl stroje šrouby M8, rozteč 25mm Standardní ovládání: vzduchovou pistolí Rozměry:

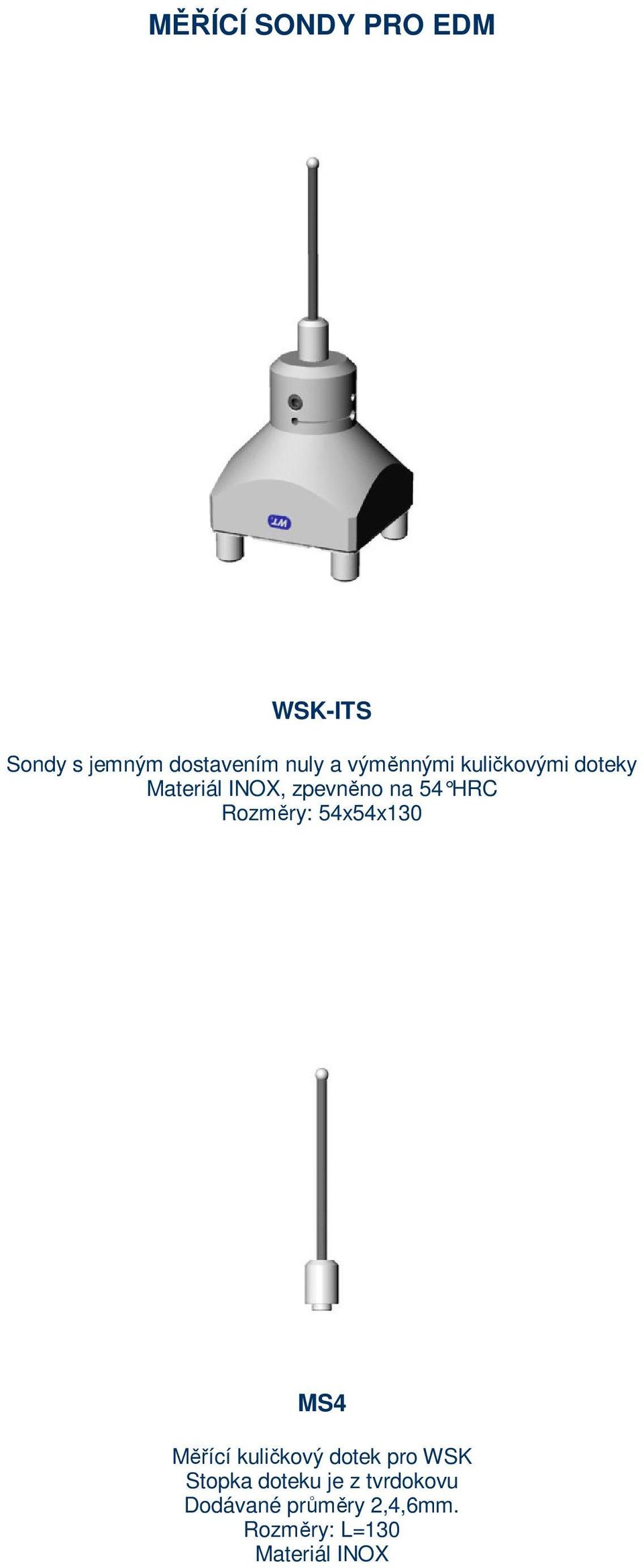

5 MĚŘÍCÍ SONDY PRO EDM WSK-ITS Sondy s jemným dostavením nuly a výměnnými kuličkovými doteky Rozměry: 54x54x130 MS4 Měřící kuličkový dotek pro WSK Stopka doteku je z tvrdokovu Dodávané průměry 2,4,6mm. Rozměry: L=130 Materiál INOX

MS4 Měřící kuličkový dotek pro WSK Stopka doteku je z

6 ADAPTÉRY WR54ITS-MACRO Adaptér ze systému ITS na systém MACRO Rozměry: 54x54x30 UPÍNACÍ ČEPY ITS WUC-F/A Upínací čep ITS Rozměry: d20x45 Materiál INOX, zpevněno na 50 HRC

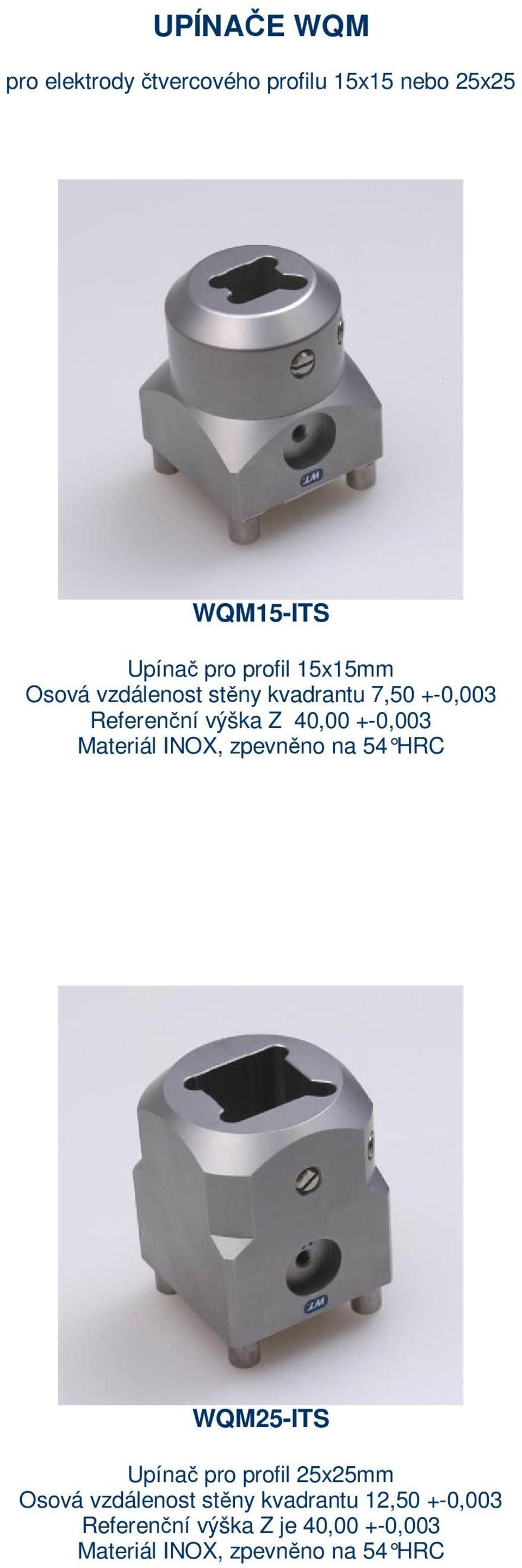

7 UPÍNAČE WQM pro elektrody čtvercového profilu 15x15 nebo 25x25 WQM15-ITS Upínač pro profil 15x15mm Osová vzdálenost stěny kvadrantu 7,50 +-0,003 Referenční výška Z 40,00 +-0,003 WQM25-ITS Upínač pro profil 25x25mm Osová vzdálenost stěny kvadrantu 12,50 +-0,003 Referenční výška Z je 40,00 +-0,003

Referenční výška Z 40,00 +-0,003 WQM25-ITS Upínač pro profil 25x25mm

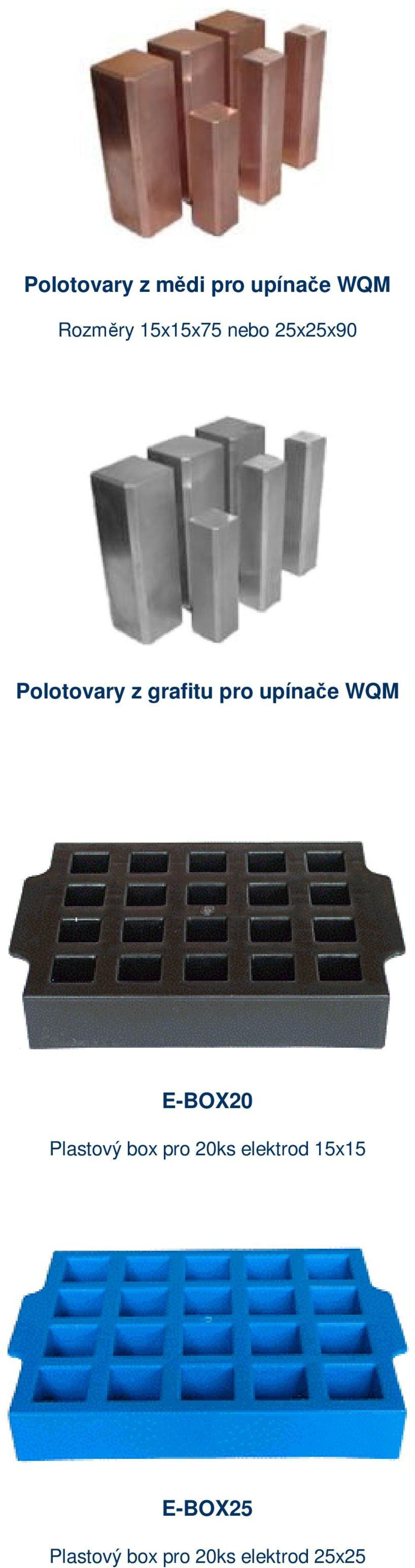

8 Polotovary z mědi pro upínače WQM Rozměry 15x15x75 nebo 25x25x90 Polotovary z grafitu pro upínače WQM E-BOX20 Plastový box pro 20ks elektrod 15x15 E-BOX25 Plastový box pro 20ks elektrod 25x25

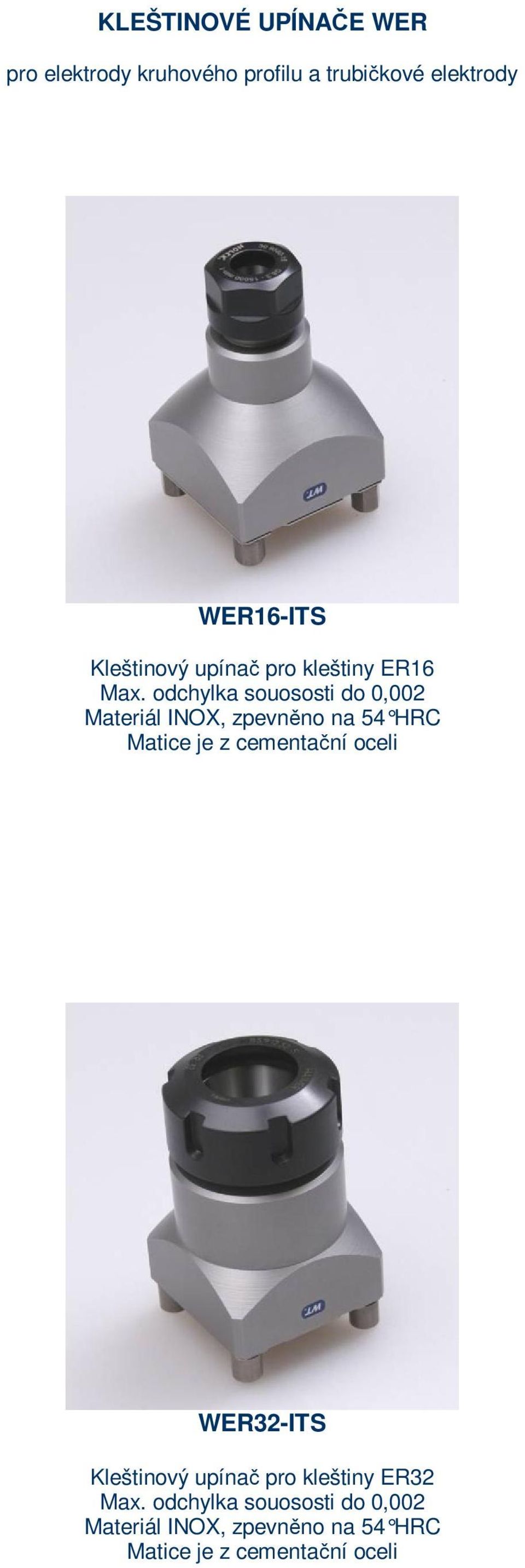

9 KLEŠTINOVÉ UPÍNAČE WER pro elektrody kruhového profilu a trubičkové elektrody WER16-ITS Kleštinový upínač pro kleštiny ER16 Max. odchylka souososti do 0,002 Matice je z cementační oceli WER32-ITS Kleštinový upínač pro kleštiny ER32 Max. odchylka souososti do 0,002 Matice je z cementační oceli

odchylka souososti do 0,002 Matice je z cementační oceli WER32-ITS

10 ND50 - naklápěcí deska s indexováním ND50 Q26 Pro snadné upnutí a nastavení úhlu elektrody např. při obrábění tunelových vtoků. Pro zajištění požadované pozice je systém vybaven hydraulickou brzdou. Snadné a rychlé nastavení úhlu umožňuje planžeta s indexováním po 1. Elektrody se upínají do prizmatického otvoru 15x15mm. Úhel je možno nastavit v rozsahu Max. zatížení : 5kg NDU5 - univerzální naklápěcí deska Usnadní vyrovnání elektrody - rovina, kolmost. Na desku lze namontovat elektrody a různé adaptéry, popř. kleštinový upínač ER32 Deska se montuje na palety ITS50 WT-Uniplatte Rozteč montážních otvorů pro šrouby M6 je 40mm Rozsah nastavení : +-1 Max. zatížení: 5kg

Elektrody se upínají do prizmatického otvoru 15x15mm. Úhel je možno nastavit v rozsahu 0-160. Max.

11 MOSAZNÉ PALETY ITS50 WT-Uniplatte WT-Prisrund 15 WT-Prisrund 26 WT-Unihalter 10 WT-Unihalter 20

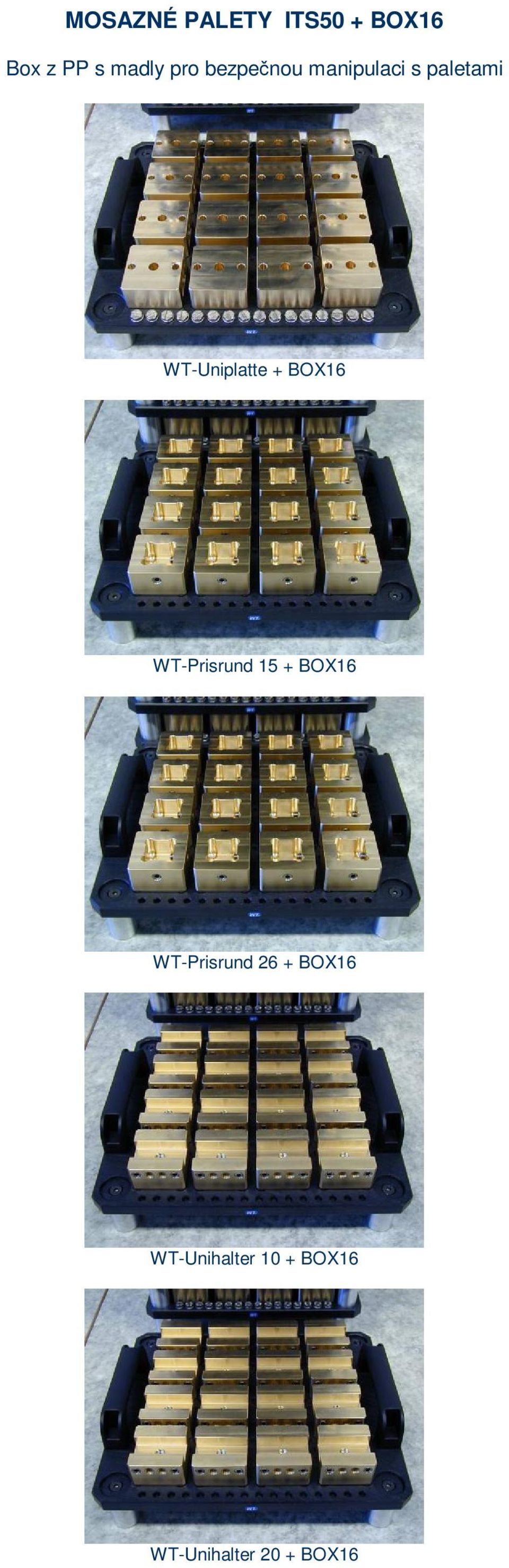

12 MOSAZNÉ PALETY ITS50 + BOX16 Box z PP s madly pro bezpečnou manipulaci s paletami WT-Uniplatte + BOX16 WT-Prisrund 15 + BOX16 WT-Prisrund 26 + BOX16 WT-Unihalter 10 + BOX16 WT-Unihalter 20 + BOX16
