2 Regály Metal Point Procesy spojené se skladováním se staly klíčovým prvkem v řízení dodavatelského řetězce, a proto mají v činnosti firmy strategický význam. Provedení hloubkové analýzy potřeb a činností prováděných na daném skladu je nezbytné pro optimální využití dostupného prostoru, které by snížilo náklady a zkrátilo dobu přípravy objednaného zboží k expedici. Těchto cílů lze dosáhnout díky kovovým regálům Metal Point. Tento systém je neobyčejně univerzální. Jeho výhodou je snadné přizpůsobení všem druhům využití. Díky široké škále modelů a nabízeného příslušenství umožňují tyto regály udržet ve skladovaném zboží naprostý pořádek. Skupina Mecalux má více než padesátileté zkušenosti s řešením skladů ve všech odvětvích. Při výrobě používá nejvyspělejší průmyslové technologie. 2 Kovové regály Metal Point

3 Obsah Charakteristika...4 Výhody...5 Kovové regály Metal Point pro ukládání těžkých předmětů...6 Součásti systému...7 Oblasti využití...12 Kovové regály Metal Point pro ukládání středně těžkých předmětů...14 Součásti systému...15 Oblasti využití...17 Kovové regály Metal Point pro ukládání lehkých předmětů...18 Součásti systému...19 Kovové regály Metal Point s plošinami...20 Součásti systému...21

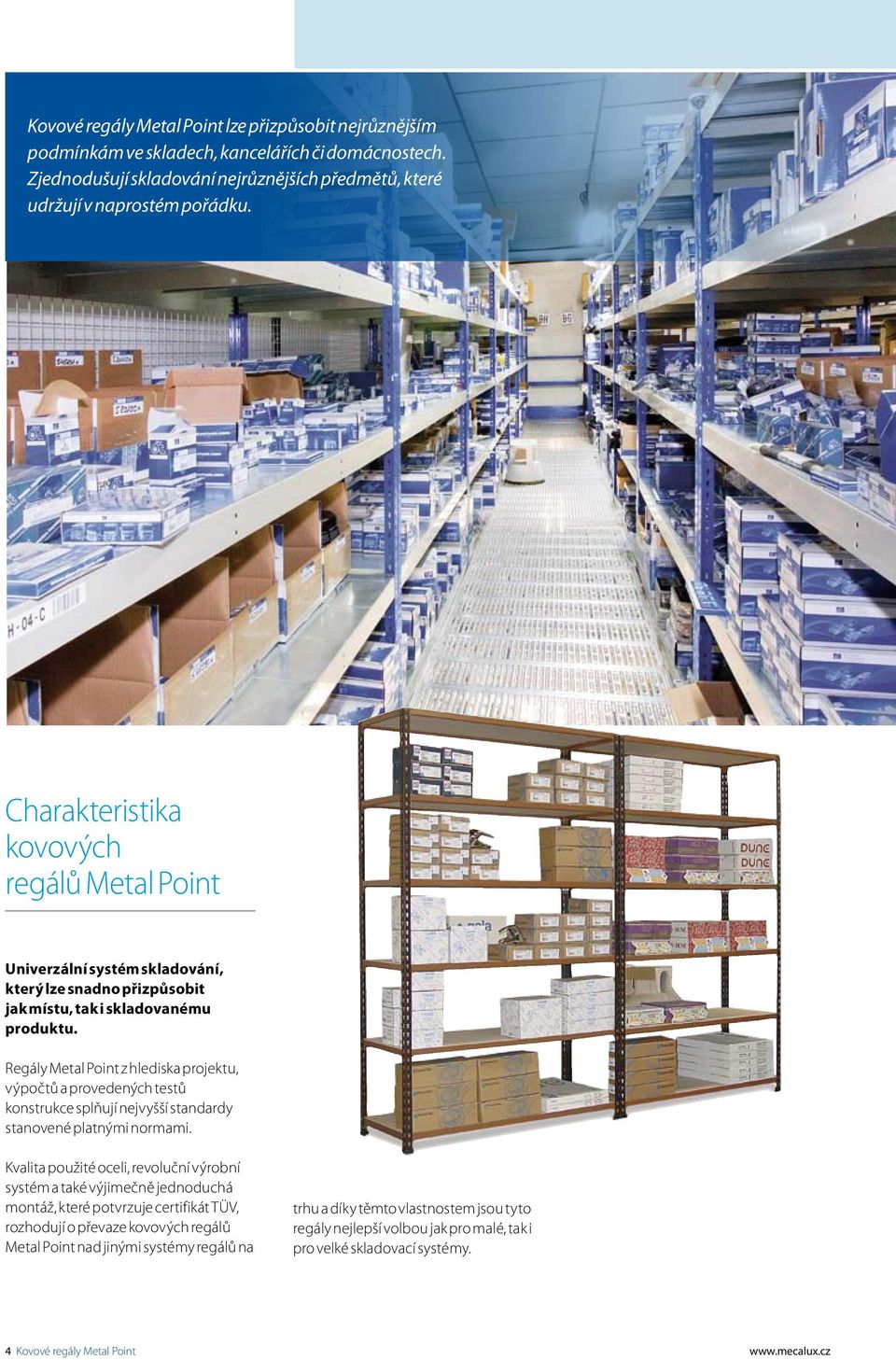

4 Kovové regály Metal Point lze přizpůsobit nejrůznějším podmínkám ve skladech, kancelářích či domácnostech. Zjednodušují skladování nejrůznějších předmětů, které udržují v naprostém pořádku. Charakteristika kovových regálů Metal Point Univerzální systém skladování, který lze snadno přizpůsobit jak místu, tak i skladovanému produktu. Regály Metal Point z hlediska projektu, výpočtů a provedených testů konstrukce splňují nejvyšší standardy stanovené platnými normami. Kvalita použité oceli, revoluční výrobní systém a také výjimečně jednoduchá montáž, které potvrzuje certifikát TÜV, rozhodují o převaze kovových regálů Metal Point nad jinými systémy regálů na trhu a díky těmto vlastnostem jsou tyto regály nejlepší volbou jak pro malé, tak i pro velké skladovací systémy. 4 Kovové regály Metal Point

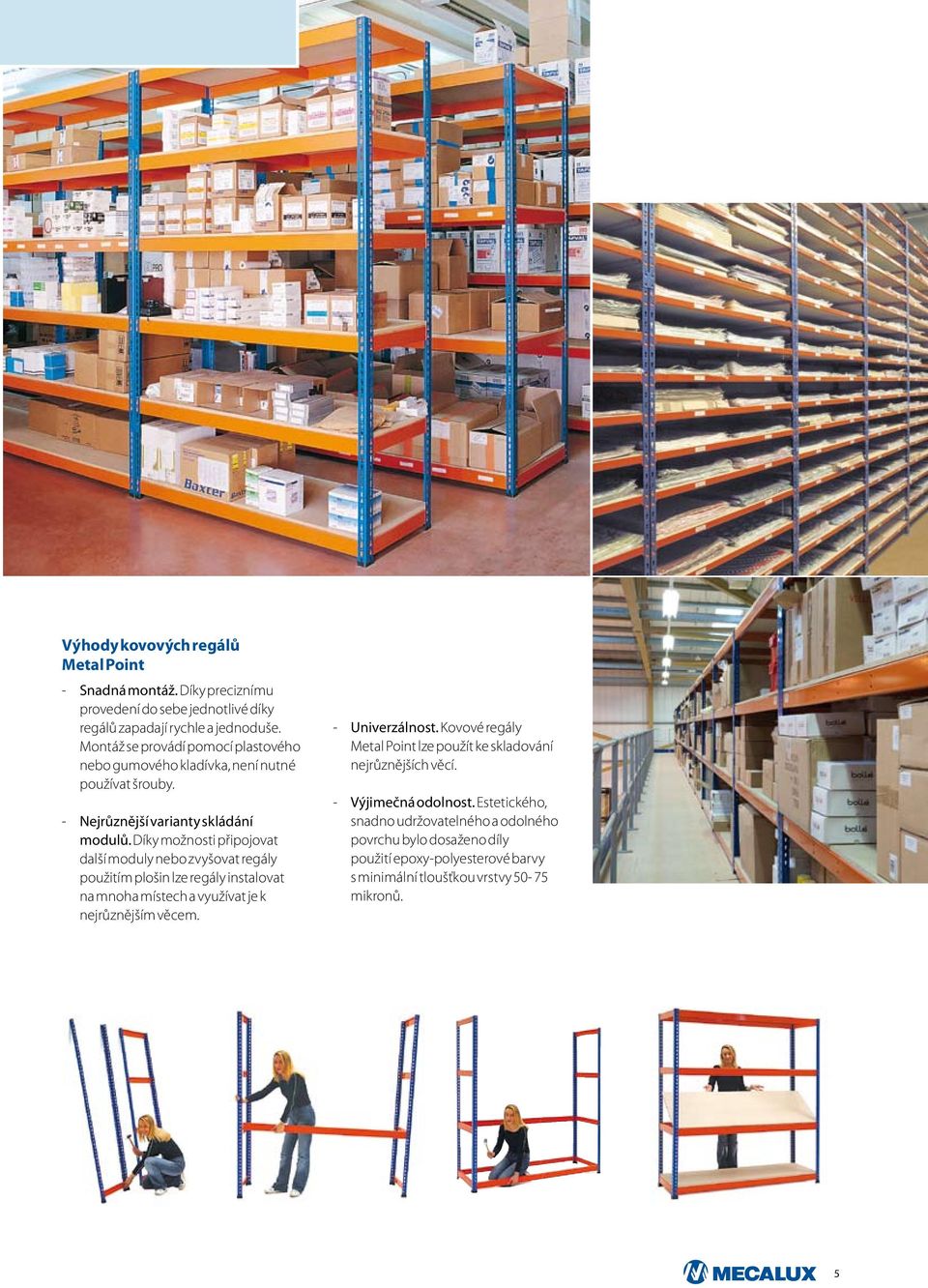

5 Výhody kovových regálů Metal Point - Snadná montáž. Díky preciznímu provedení do sebe jednotlivé díky regálů zapadají rychle a jednoduše. Montáž se provádí pomocí plastového nebo gumového kladívka, není nutné používat šrouby. - Nejrůznější varianty skládání modulů. Díky možnosti připojovat další moduly nebo zvyšovat regály použitím plošin lze regály instalovat na mnoha místech a využívat je k nejrůznějším věcem. - Univerzálnost. Kovové regály Metal Point lze použít ke skladování nejrůznějších věcí. - Výjimečná odolnost. Estetického, snadno udržovatelného a odolného povrchu bylo dosaženo díly použití epoxy-polyesterové barvy s minimální tloušťkou vrstvy mikronů. 5

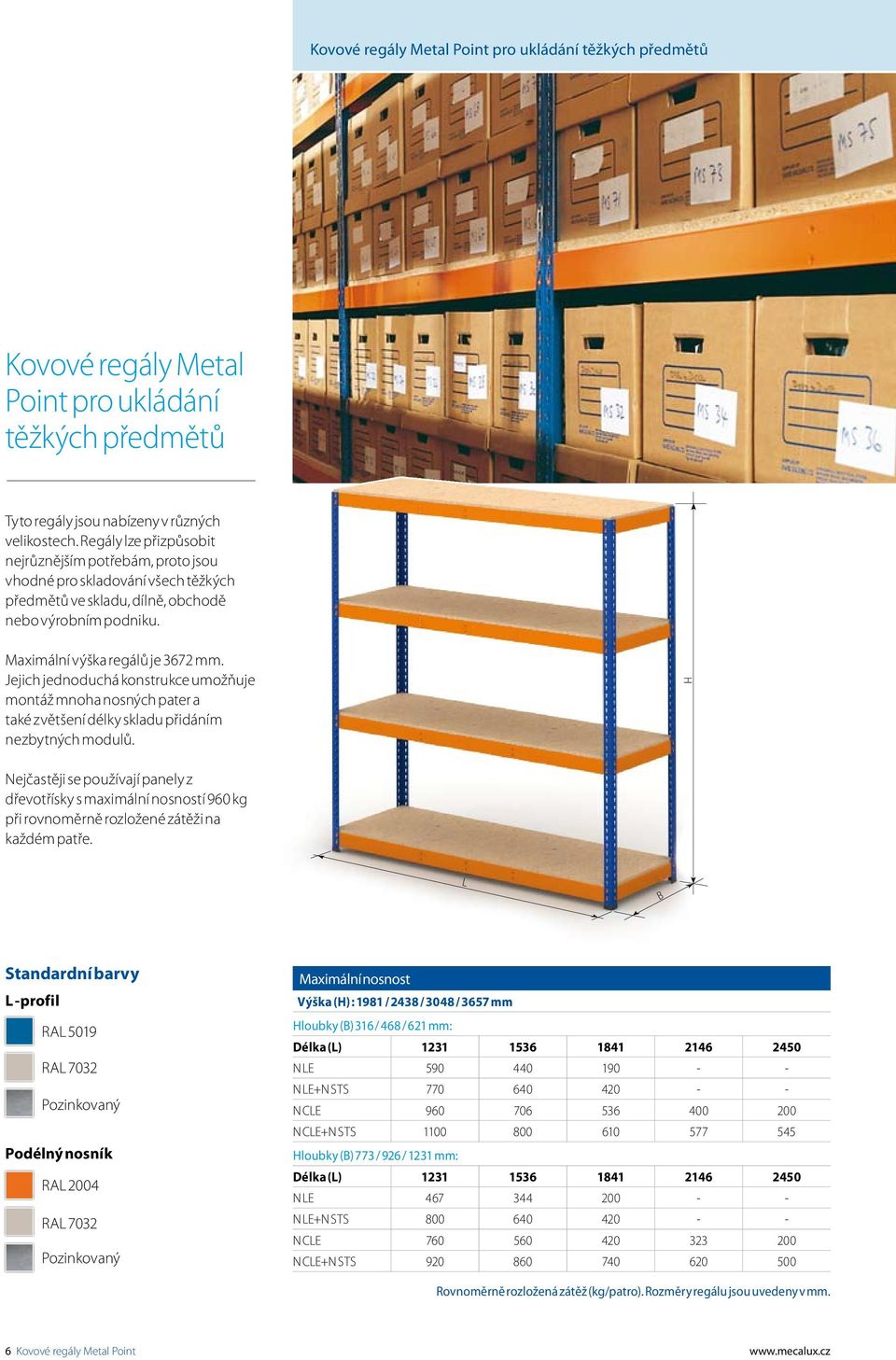

6 Kovové regály Metal Point pro ukládání těžkých předmětů Kovové regály Metal Point pro ukládání těžkých předmětů Tyto regály jsou nabízeny v různých velikostech. Regály lze přizpůsobit nejrůznějším potřebám, proto jsou vhodné pro skladování všech těžkých předmětů ve skladu, dílně, obchodě nebo výrobním podniku. Maximální výška regálů je 3672 mm. Jejich jednoduchá konstrukce umožňuje montáž mnoha nosných pater a také zvětšení délky skladu přidáním nezbytných modulů. H Nejčastěji se používají panely z dřevotřísky s maximální nosností 960 kg při rovnoměrně rozložené zátěži na každém patře. L B Standardní barvy L -profil RAL 5019 RAL 7032 Pozinkovaný Podélný nosník RAL 2004 RAL 7032 Pozinkovaný Maximální nosnost Výška (H) : 1981 / 2438 / 3048 / 3657 mm Hloubky (B) 316 / 468 / 621 mm: Délka (L) N LE N LE+N STS N CLE N CLE+N STS Hloubky (B) 773 / 926 / 1231 mm: Délka (L) N LE N LE+N STS N CLE N CLE+N STS Rovnoměrně rozložená zátěž (kg/patro). Rozměry regálu jsou uvedeny v mm. 6 Kovové regály Metal Point

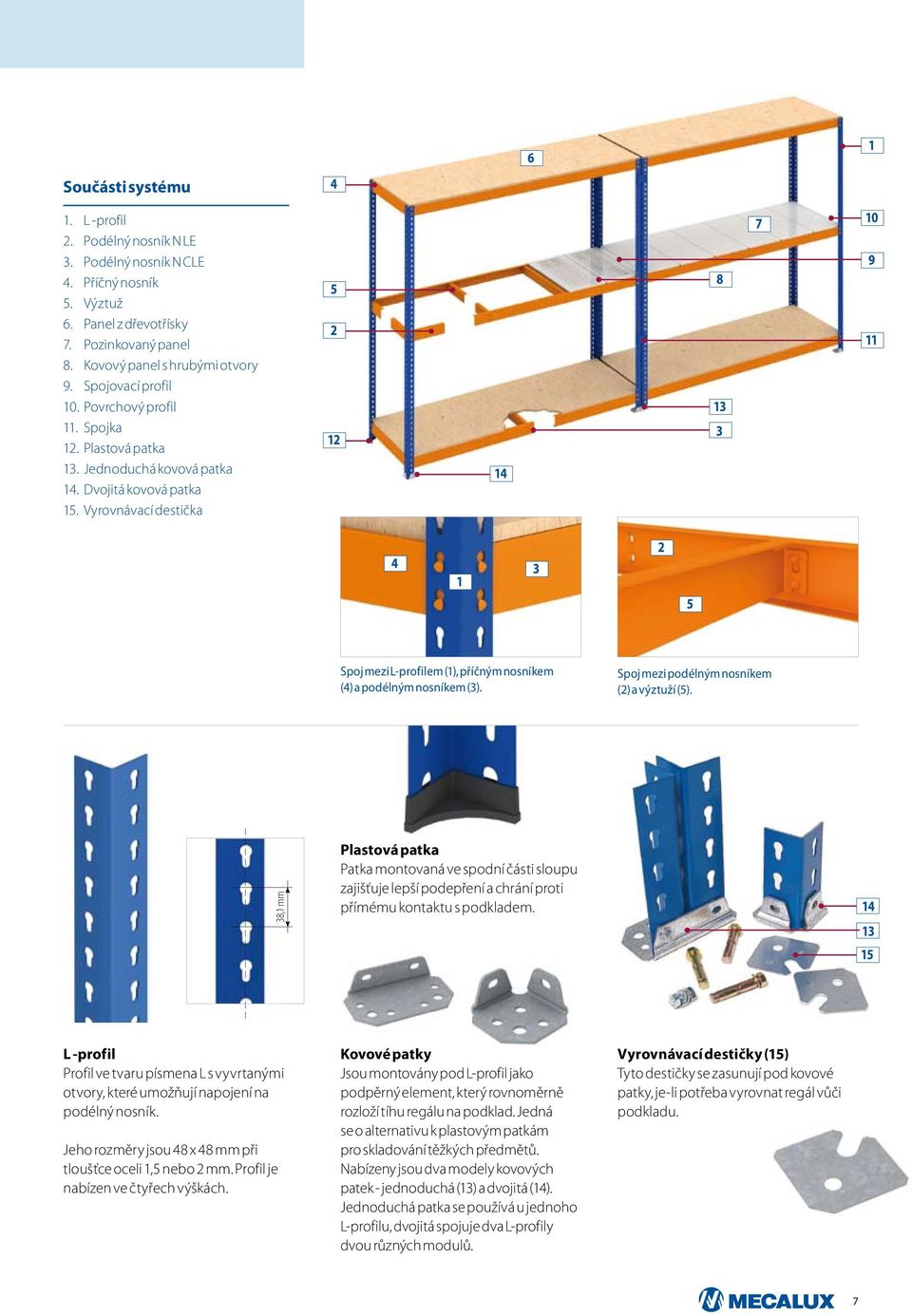

7 6 1 Součásti systému 4 1. L -profil 2. Podélný nosník N LE 3. Podélný nosník N CLE 4. Příčný nosník 5. Výztuž 6. Panel z dřevotřísky 7. Pozinkovaný panel 8. Kovový panel s hrubými otvory 9. Spojovací profil 10. Povrchový profil 11. Spojka 12. Plastová patka 13. Jednoduchá kovová patka 14. Dvojitá kovová patka 15. Vyrovnávací destička Spoj mezi L-profilem (1), příčným nosníkem (4) a podélným nosníkem (3). Spoj mezi podélným nosníkem (2) a výztuží (5). 38,1 mm Plastová patka Patka montovaná ve spodní části sloupu zajišťuje lepší podepření a chrání proti přímému kontaktu s podkladem L -profil Profil ve tvaru písmena L s vyvrtanými otvory, které umožňují napojení na podélný nosník. Jeho rozměry jsou 48 x 48 mm při tloušťce oceli 1,5 nebo 2 mm. Profil je nabízen ve čtyřech výškách. Kovové patky Jsou montovány pod L-profil jako podpěrný element, který rovnoměrně rozloží tíhu regálu na podklad. Jedná se o alternativu k plastovým patkám pro skladování těžkých předmětů. Nabízeny jsou dva modely kovových patek - jednoduchá (13) a dvojitá (14). Jednoduchá patka se používá u jednoho L-profilu, dvojitá spojuje dva L-profily dvou různých modulů. Vyrovnávací destičky (15) Tyto destičky se zasunují pod kovové patky, je-li potřeba vyrovnat regál vůči podkladu. 7

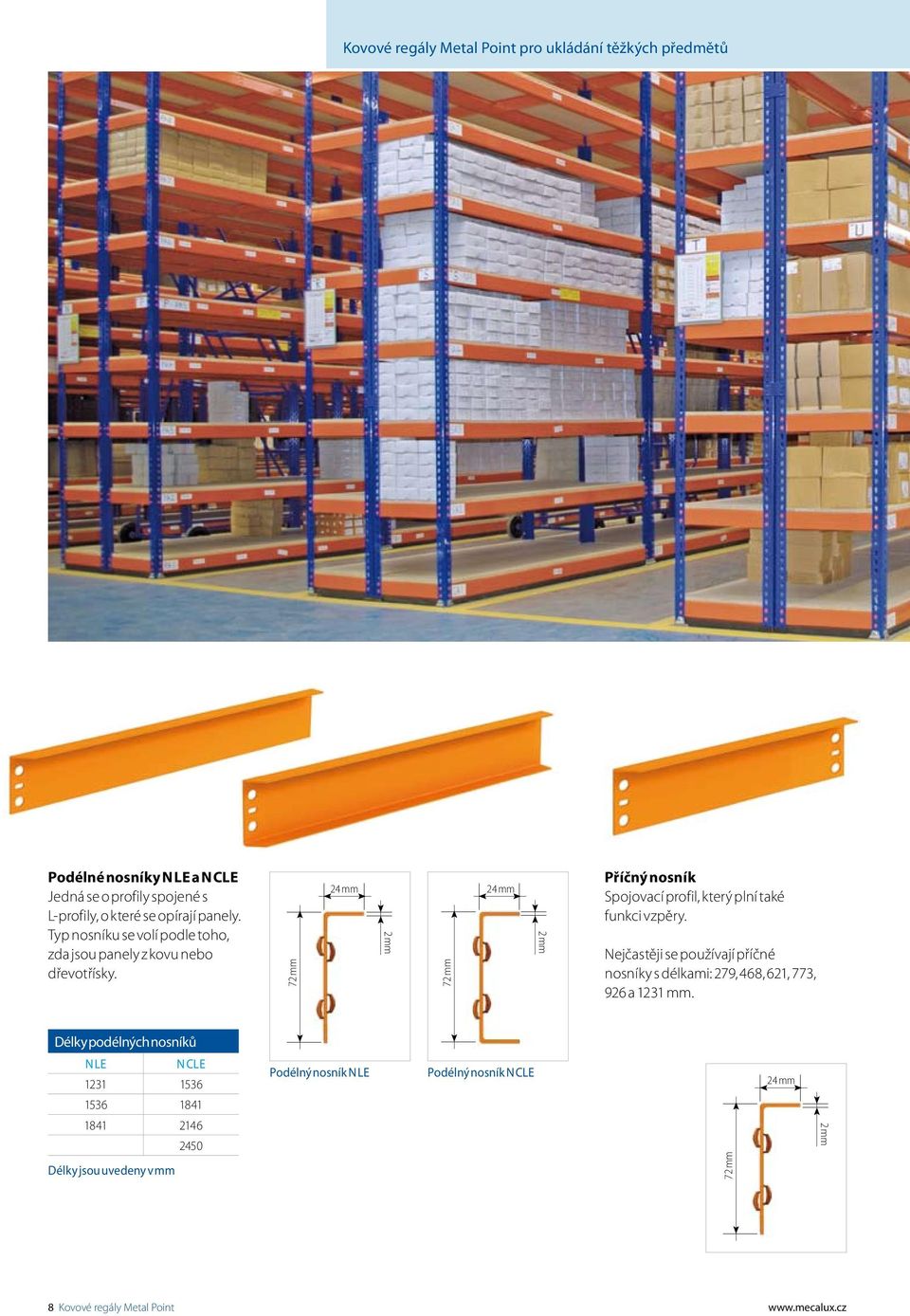

8 Kovové regály Metal Point pro ukládání těžkých předmětů Podélné nosníky N LE a N CLE Jedná se o profily spojené s L-profily, o které se opírají panely. Typ nosníku se volí podle toho, zda jsou panely z kovu nebo dřevotřísky. 72 mm 24 mm 2 mm 72 mm 24 mm 2 mm Příčný nosník Spojovací profil, který plní také funkci vzpěry. Nejčastěji se používají příčné nosníky s délkami: 279, 468, 621, 773, 926 a 1231 mm. Délky podélných nosníků N LE N CLE Délky jsou uvedeny v mm Podélný nosník N LE Podélný nosník N CLE 72 mm 24 mm 2 mm 8 Kovové regály Metal Point

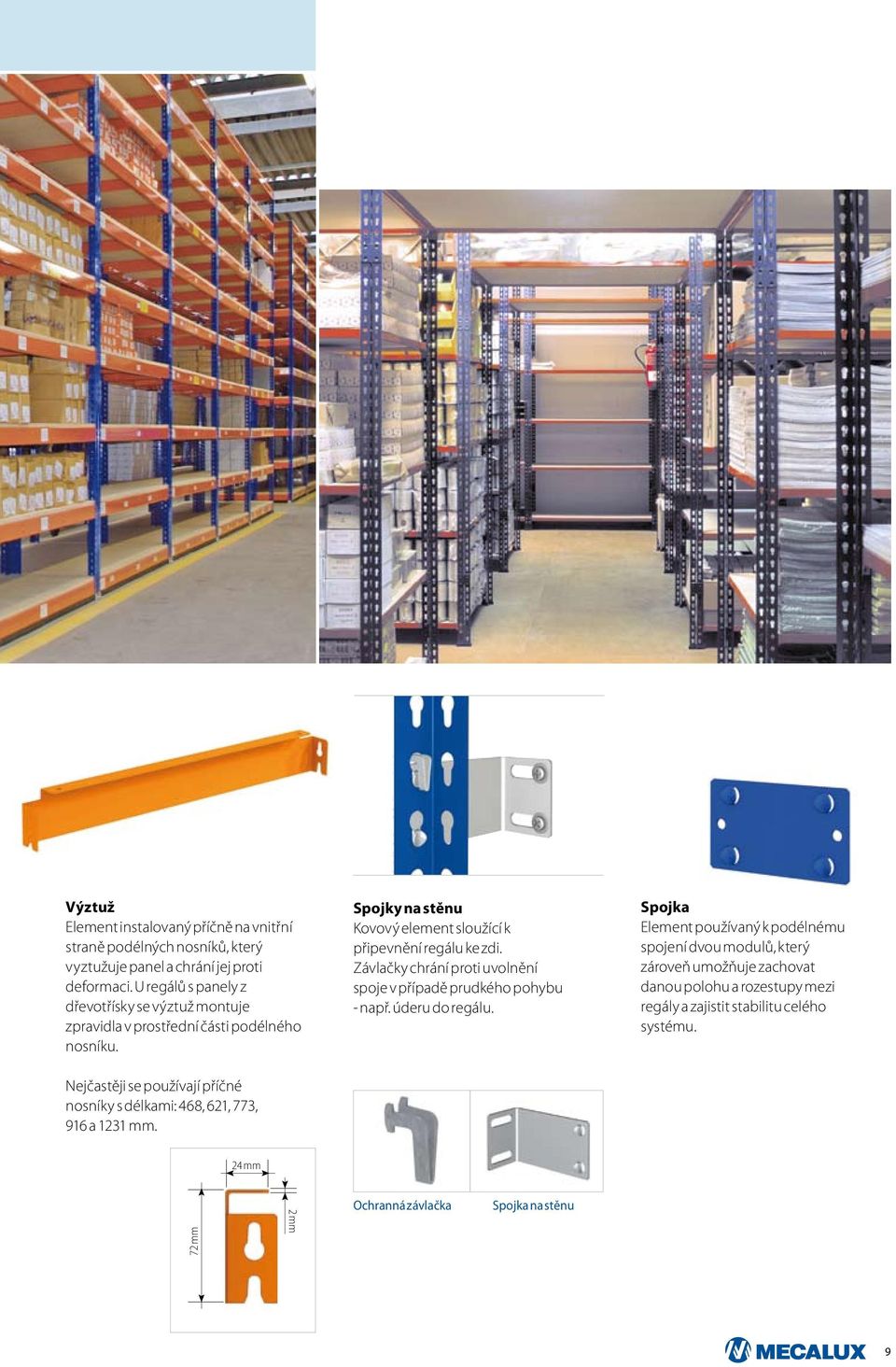

9 Výztuž Element instalovaný příčně na vnitřní straně podélných nosníků, který vyztužuje panel a chrání jej proti deformaci. U regálů s panely z dřevotřísky se výztuž montuje zpravidla v prostřední části podélného nosníku. Nejčastěji se používají příčné nosníky s délkami: 468, 621, 773, 916 a 1231 mm. Spojky na stěnu Kovový element sloužící k připevnění regálu ke zdi. Závlačky chrání proti uvolnění spoje v případě prudkého pohybu - např. úderu do regálu. Spojka Element používaný k podélnému spojení dvou modulů, který zároveň umožňuje zachovat danou polohu a rozestupy mezi regály a zajistit stabilitu celého systému. 24 mm 72 mm 2 mm Ochranná závlačka Spojka na stěnu 9

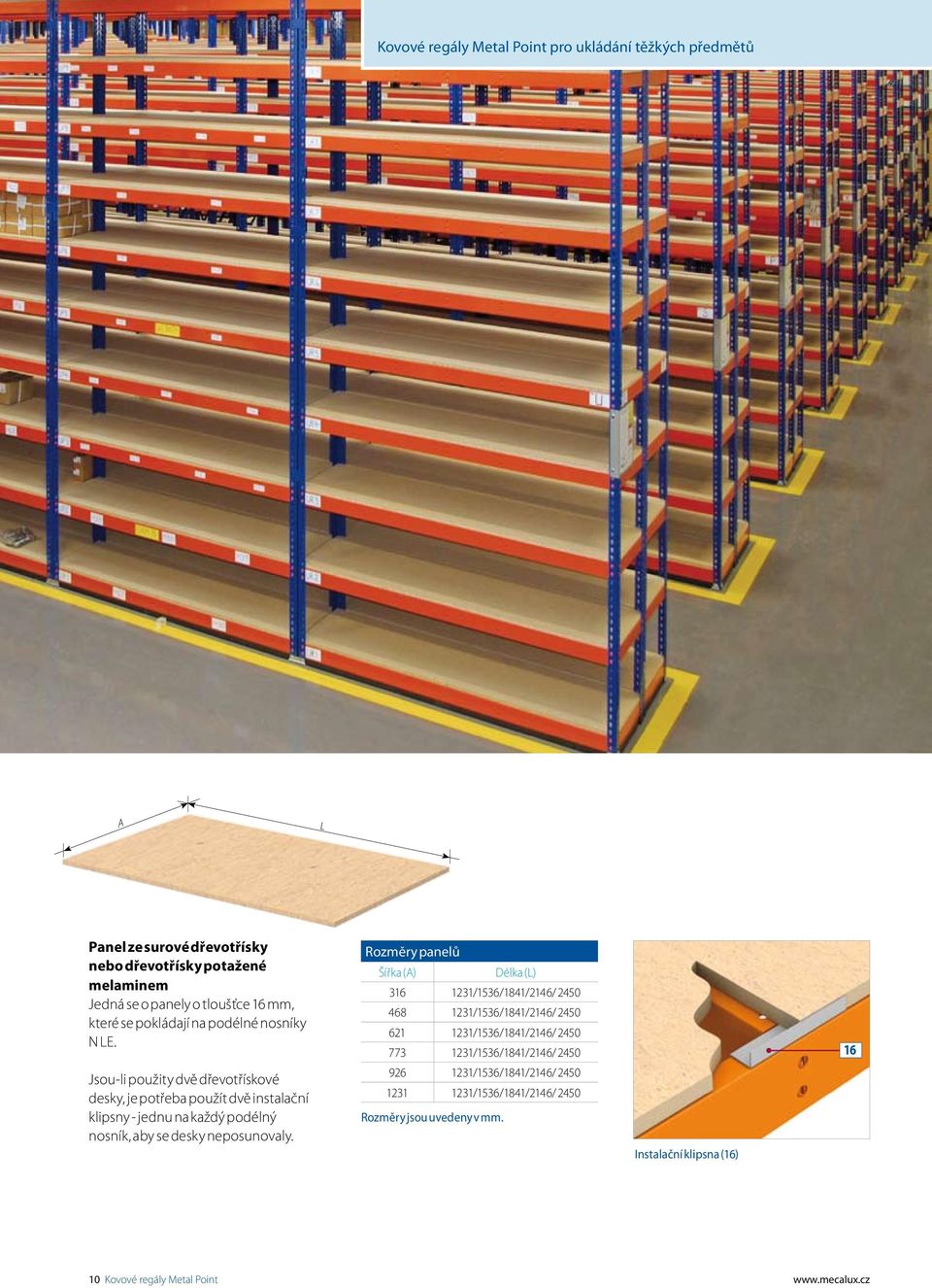

10 Kovové regály Metal Point pro ukládání těžkých předmětů A L Panel ze surové dřevotřísky nebo dřevotřísky potažené melaminem Jedná se o panely o tloušťce 16 mm, které se pokládají na podélné nosníky N LE. Jsou-li použity dvě dřevotřískové desky, je potřeba použít dvě instalační klipsny - jednu na každý podélný nosník, aby se desky neposunovaly. Rozměry panelů Šířka (A) Délka (L) /1536/1841/2146/ /1536/1841/2146/ /1536/1841/2146/ /1536/1841/2146/ /1536/1841/2146/ /1536/1841/2146/ 2450 Rozměry jsou uvedeny v mm. Instalační klipsna (16) Kovové regály Metal Point

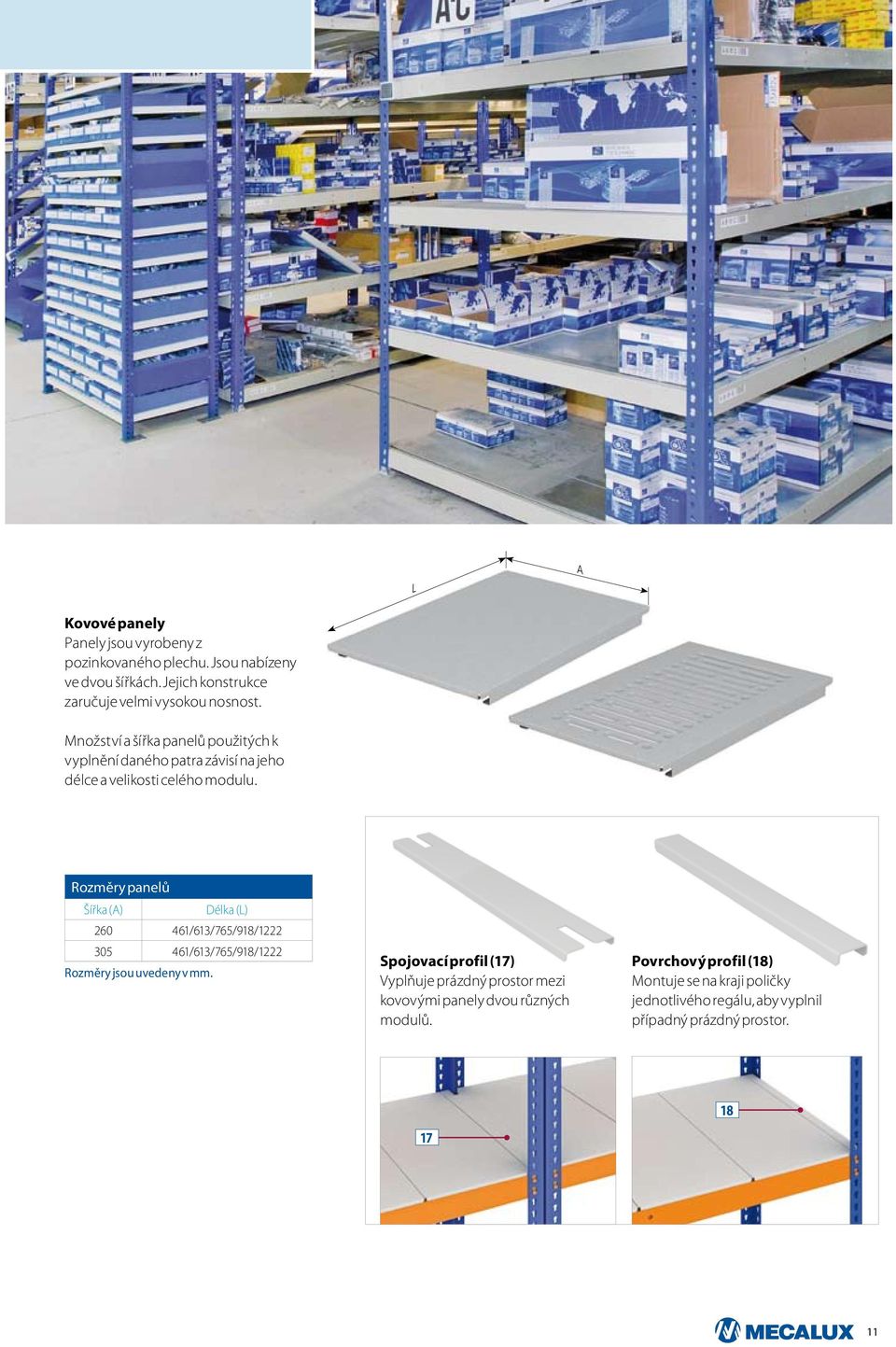

11 L A Kovové panely Panely jsou vyrobeny z pozinkovaného plechu. Jsou nabízeny ve dvou šířkách. Jejich konstrukce zaručuje velmi vysokou nosnost. Množství a šířka panelů použitých k vyplnění daného patra závisí na jeho délce a velikosti celého modulu. Rozměry panelů Šířka (A) Délka (L) /613/765/918/ /613/765/918/1222 Rozměry jsou uvedeny v mm. Spojovací profil (17) Vyplňuje prázdný prostor mezi kovovými panely dvou různých modulů. Povrchový profil (18) Montuje se na kraji poličky jednotlivého regálu, aby vyplnil případný prázdný prostor

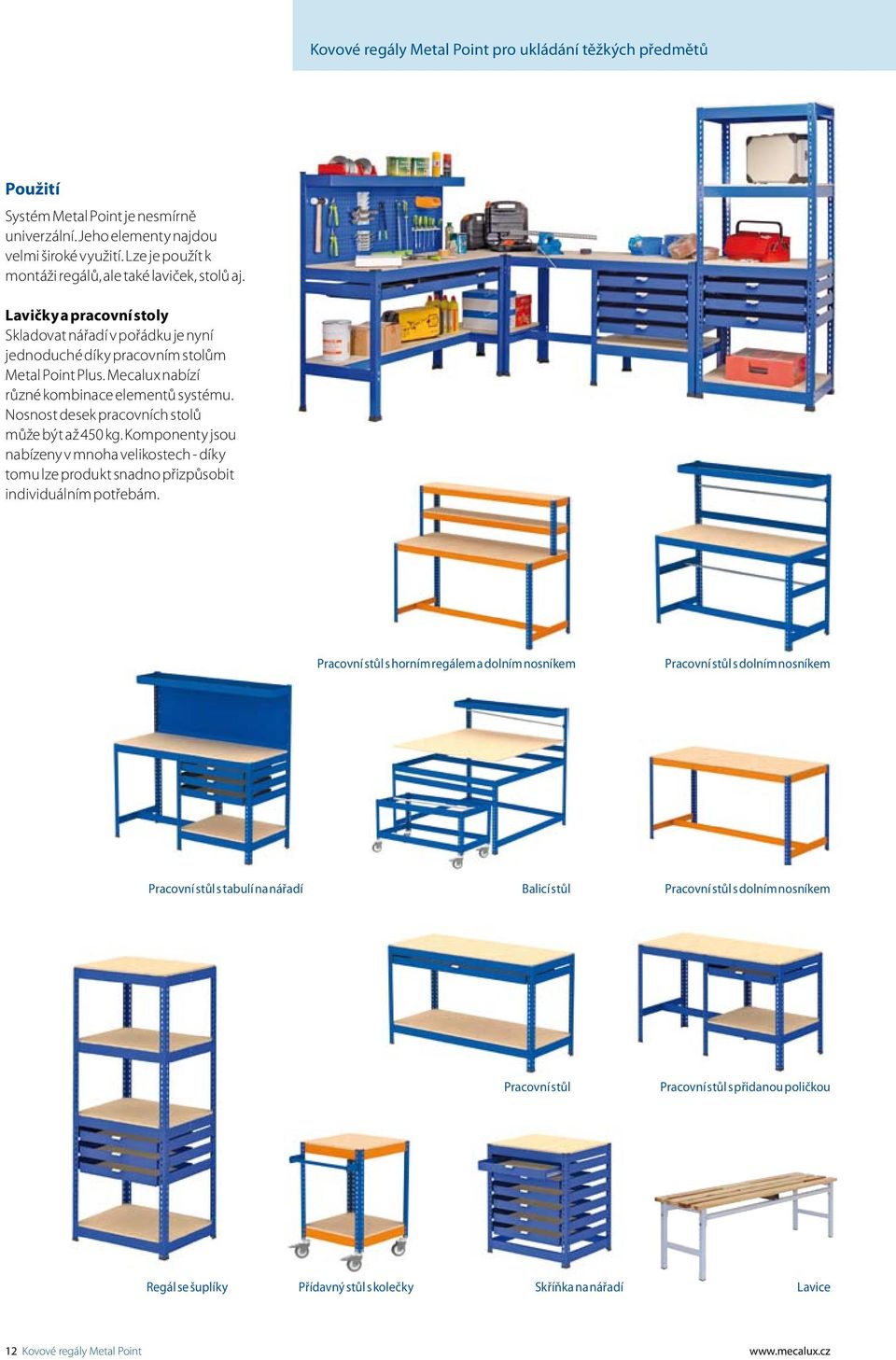

12 Kovové regály Metal Point pro ukládání těžkých předmětů Použití Systém Metal Point je nesmírně univerzální. Jeho elementy najdou velmi široké využití. Lze je použít k montáži regálů, ale také laviček, stolů aj. Lavičky a pracovní stoly Skladovat nářadí v pořádku je nyní jednoduché díky pracovním stolům Metal Point Plus. Mecalux nabízí různé kombinace elementů systému. Nosnost desek pracovních stolů může být až 450 kg. Komponenty jsou nabízeny v mnoha velikostech - díky tomu lze produkt snadno přizpůsobit individuálním potřebám. Pracovní stůl s horním regálem a dolním nosníkem Pracovní stůl s dolním nosníkem Pracovní stůl s tabulí na nářadí Balicí stůl Pracovní stůl s dolním nosníkem Pracovní stůl Pracovní stůl s přidanou poličkou Regál se šuplíky Přídavný stůl s kolečky Skříňka na nářadí Lavice 12 Kovové regály Metal Point

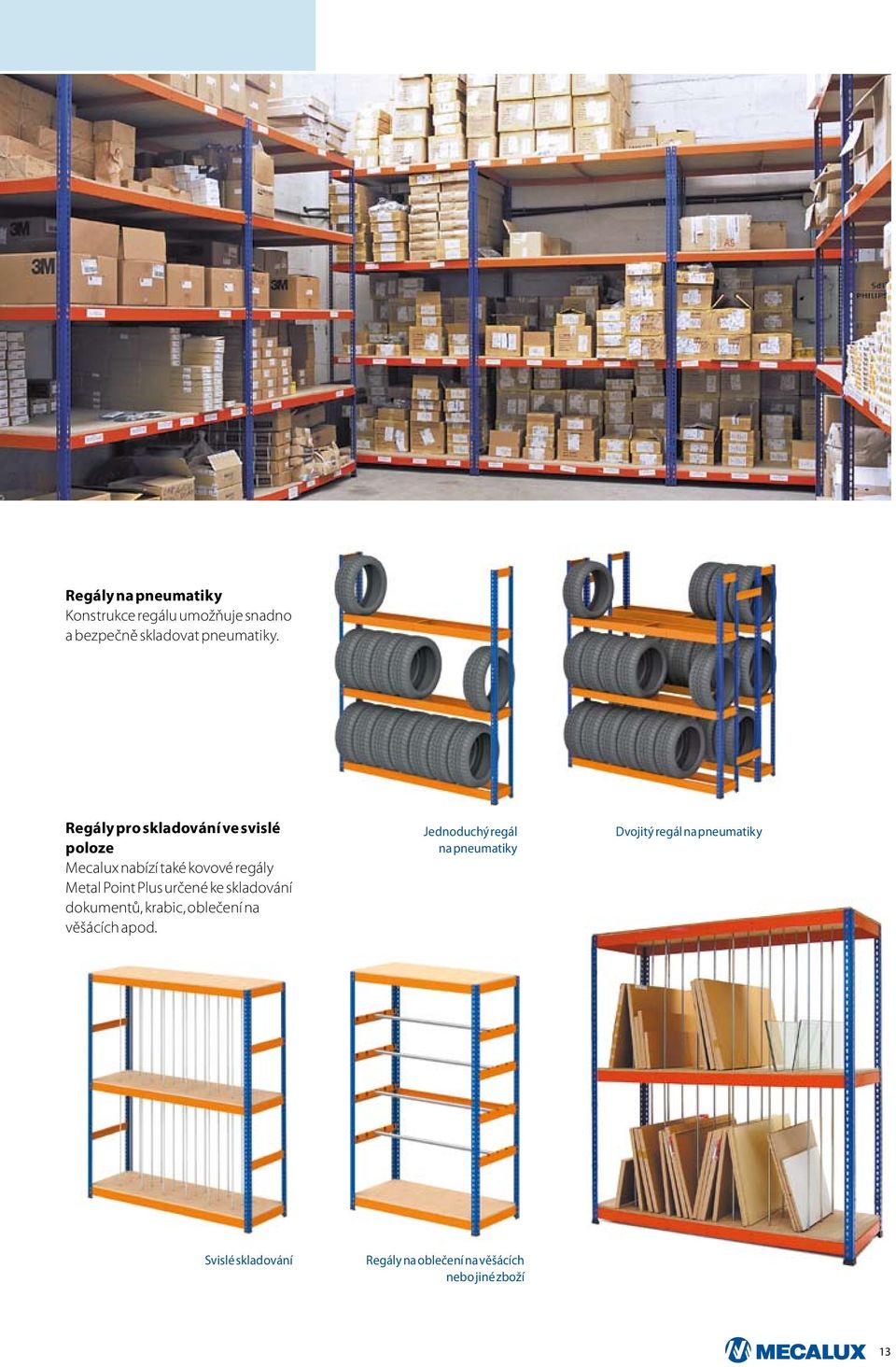

13 Regály na pneumatiky Konstrukce regálu umožňuje snadno a bezpečně skladovat pneumatiky. Regály pro skladování ve svislé poloze Mecalux nabízí také kovové regály Metal Point Plus určené ke skladování dokumentů, krabic, oblečení na věšácích apod. Jednoduchý regál na pneumatiky Dvojitý regál na pneumatiky Svislé skladování Regály na oblečení na věšácích nebo jiné zboží 13

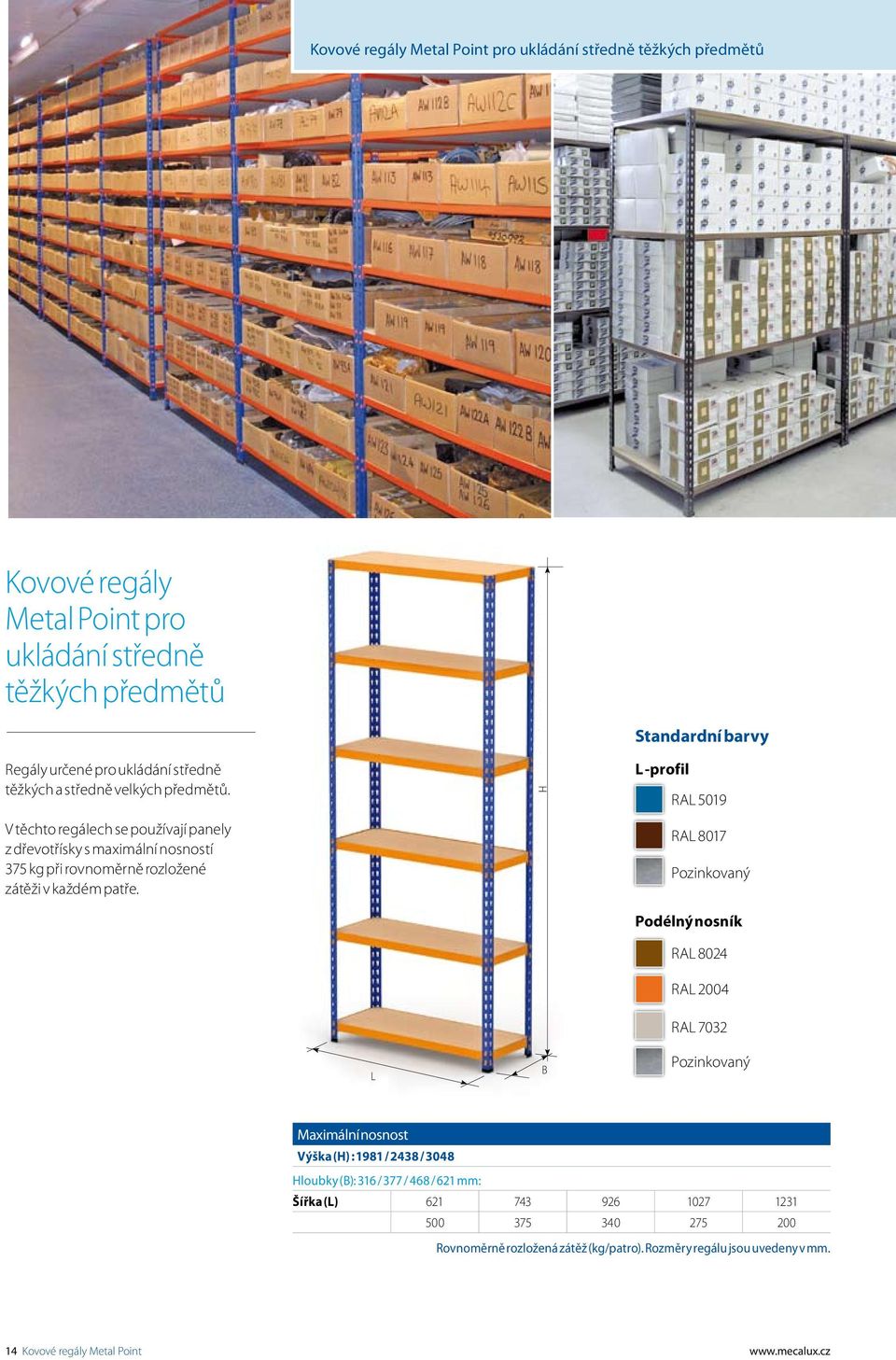

14 Kovové regály Metal Point pro ukládání středně těžkých předmětů Kovové regály Metal Point pro ukládání středně těžkých předmětů Regály určené pro ukládání středně těžkých a středně velkých předmětů. V těchto regálech se používají panely z dřevotřísky s maximální nosností 375 kg při rovnoměrně rozložené zátěži v každém patře. H Standardní barvy L -profil RAL 5019 RAL 8017 Pozinkovaný Podélný nosník RAL 8024 RAL 2004 RAL 7032 L B Pozinkovaný Maximální nosnost Výška (H) : 1981 / 2438 / 3048 Hloubky (B): 316 / 377 / 468 / 621 mm: Šířka (L) Rovnoměrně rozložená zátěž (kg/patro). Rozměry regálu jsou uvedeny v mm. 14 Kovové regály Metal Point

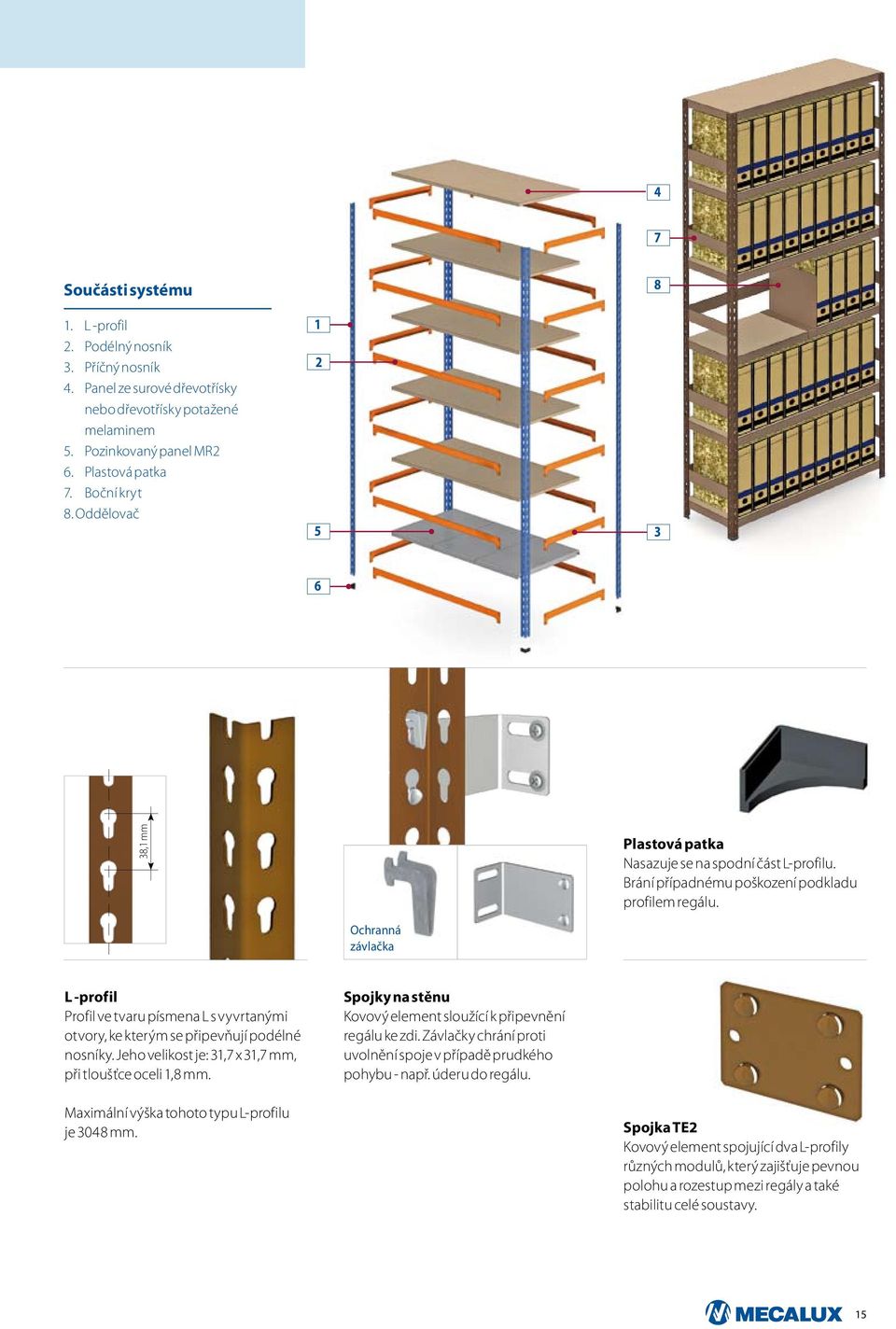

15 4 7 Součásti systému 1. L -profil 2. Podélný nosník 3. Příčný nosník 4. Panel ze surové dřevotřísky nebo dřevotřísky potažené melaminem 5. Pozinkovaný panel MR2 6. Plastová patka 7. Boční kryt 8. Oddělovač ,1 mm Plastová patka Nasazuje se na spodní část L-profilu. Brání případnému poškození podkladu profilem regálu. Ochranná závlačka L -profil Profil ve tvaru písmena L s vyvrtanými otvory, ke kterým se připevňují podélné nosníky. Jeho velikost je: 31,7 x 31,7 mm, při tloušťce oceli 1,8 mm. Spojky na stěnu Kovový element sloužící k připevnění regálu ke zdi. Závlačky chrání proti uvolnění spoje v případě prudkého pohybu - např. úderu do regálu. Maximální výška tohoto typu L-profilu je 3048 mm. Spojka TE2 Kovový element spojující dva L-profily různých modulů, který zajišťuje pevnou polohu a rozestup mezi regály a také stabilitu celé soustavy. 15

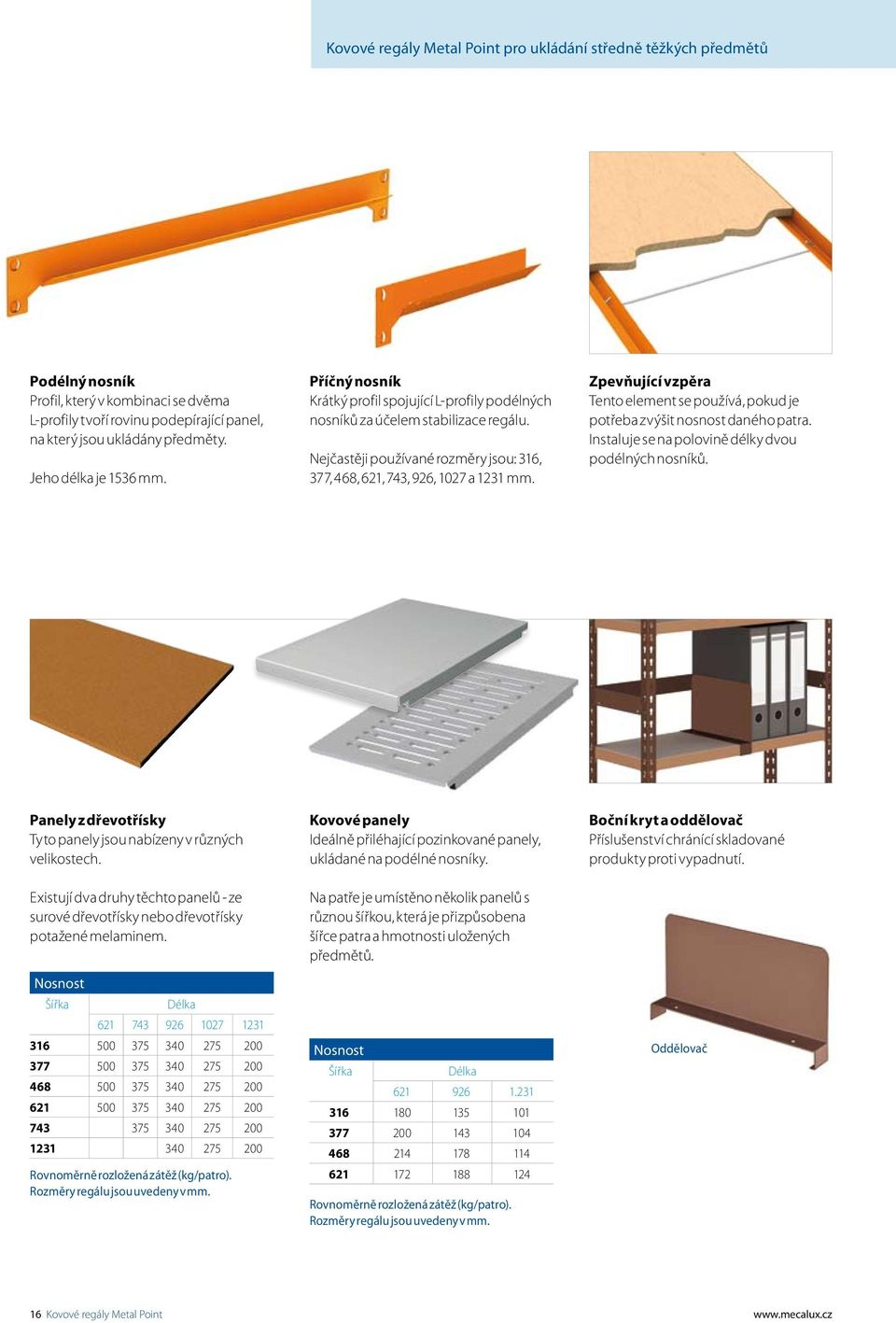

16 Kovové regály Metal Point pro ukládání středně těžkých předmětů Podélný nosník Profil, který v kombinaci se dvěma L-profily tvoří rovinu podepírající panel, na který jsou ukládány předměty. Jeho délka je 1536 mm. Příčný nosník Krátký profil spojující L-profily podélných nosníků za účelem stabilizace regálu. Nejčastěji používané rozměry jsou: 316, 377, 468, 621, 743, 926, 1027 a 1231 mm. Zpevňující vzpěra Tento element se používá, pokud je potřeba zvýšit nosnost daného patra. Instaluje se na polovině délky dvou podélných nosníků. Panely z dřevotřísky Tyto panely jsou nabízeny v různých velikostech. Existují dva druhy těchto panelů - ze surové dřevotřísky nebo dřevotřísky potažené melaminem. Nosnost Šířka Délka Rovnoměrně rozložená zátěž (kg/patro). Rozměry regálu jsou uvedeny v mm. Kovové panely Ideálně přiléhající pozinkované panely, ukládané na podélné nosníky. Na patře je umístěno několik panelů s různou šířkou, která je přizpůsobena šířce patra a hmotnosti uložených předmětů. Nosnost Šířka Délka Rovnoměrně rozložená zátěž (kg/patro). Rozměry regálu jsou uvedeny v mm. Boční kryt a oddělovač Příslušenství chránící skladované produkty proti vypadnutí. Oddělovač 16 Kovové regály Metal Point

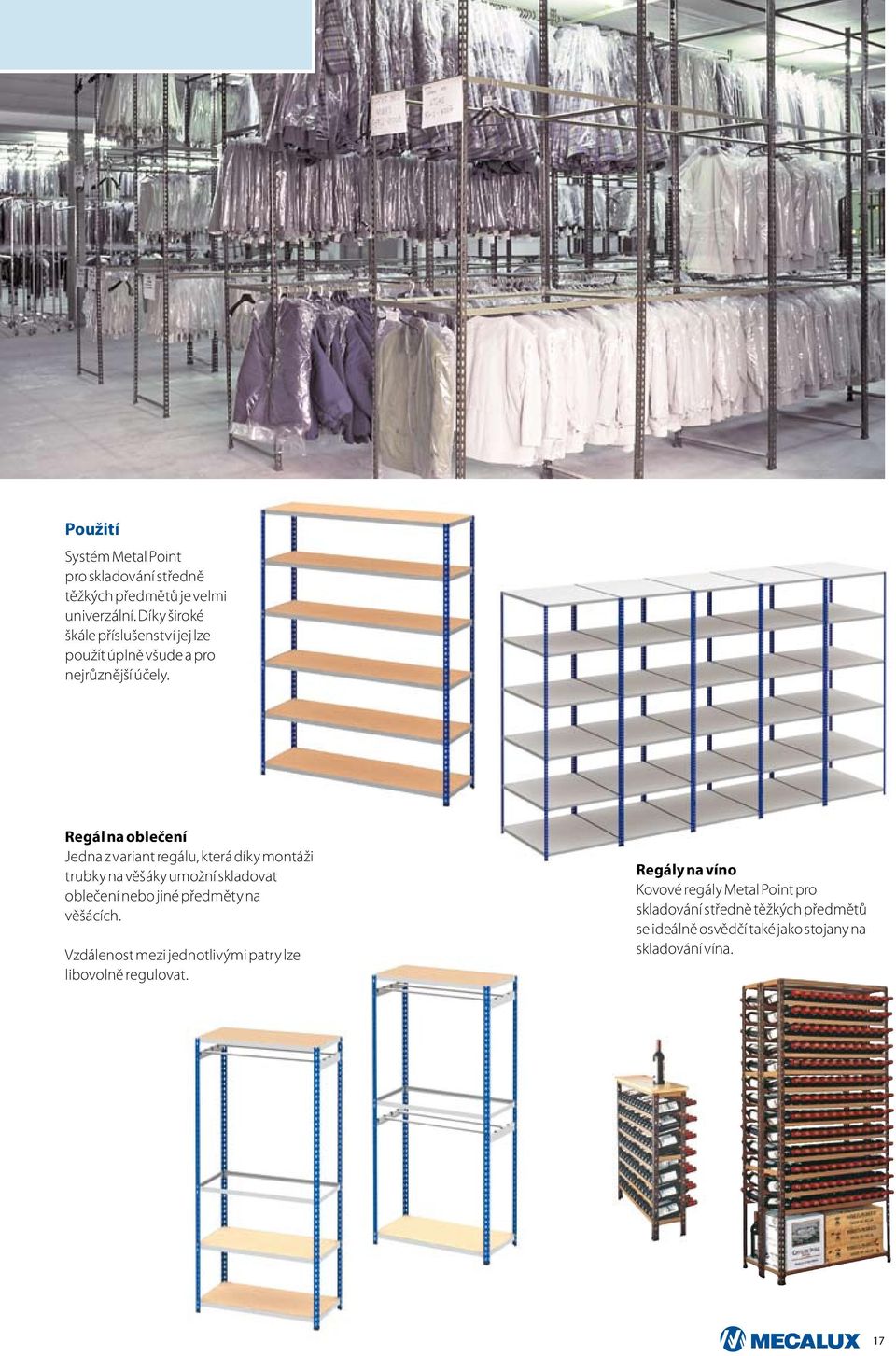

17 Použití Systém Metal Point pro skladování středně těžkých předmětů je velmi univerzální. Díky široké škále příslušenství jej lze použít úplně všude a pro nejrůznější účely. Regál na oblečení Jedna z variant regálu, která díky montáži trubky na věšáky umožní skladovat oblečení nebo jiné předměty na věšácích. Vzdálenost mezi jednotlivými patry lze libovolně regulovat. Regály na víno Kovové regály Metal Point pro skladování středně těžkých předmětů se ideálně osvědčí také jako stojany na skladování vína. 17

18 Kovové regály Metal Point pro ukládání lehkých předmětů Kovové regály Metal Point pro ukládání lehkých předmětů Standardní barvy L-profil a podélný nosník Jedná se o nejjednodušší řešení mezi kovovými regály Metal Point. RAL 7032 Tyto regály mají velmi jednoduchou strukturu s nosností 80 kg na jedno patro. Jsou ideálním řešením pro skladování lehkých věcí. Rozměry modulů: 907 x 307 mm (šířka x hloubka). Regály jsou nabízeny ve dvou výškách: 900 a 1700 mm. H Rozměry Výška (H) Hloubka (P) Šířka (W) Rozměry regálu jsou uvedeny v mm P W 18 Kovové regály Metal Point

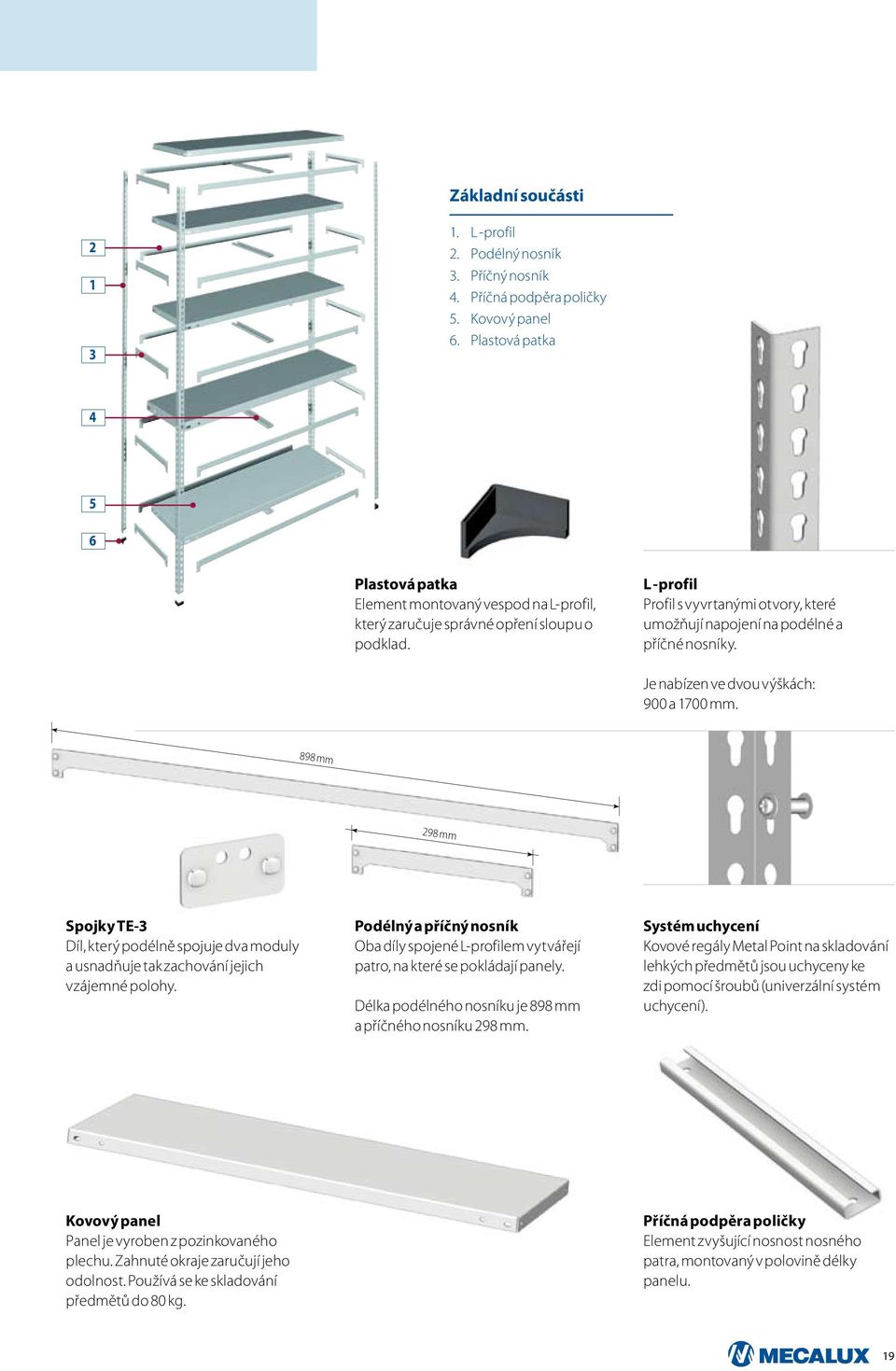

19 Základní součásti L -profil 2. Podélný nosník 3. Příčný nosník 4. Příčná podpěra poličky 5. Kovový panel 6. Plastová patka Plastová patka Element montovaný vespod na L-profil, který zaručuje správné opření sloupu o podklad. L -profil Profil s vyvrtanými otvory, které umožňují napojení na podélné a příčné nosníky. Je nabízen ve dvou výškách: 900 a 1700 mm. 898 mm 298 mm Spojky TE-3 Díl, který podélně spojuje dva moduly a usnadňuje tak zachování jejich vzájemné polohy. Podélný a příčný nosník Oba díly spojené L-profilem vytvářejí patro, na které se pokládají panely. Délka podélného nosníku je 898 mm a příčného nosníku 298 mm. Systém uchycení Kovové regály Metal Point na skladování lehkých předmětů jsou uchyceny ke zdi pomocí šroubů (univerzální systém uchycení). Kovový panel Panel je vyroben z pozinkovaného plechu. Zahnuté okraje zaručují jeho odolnost. Používá se ke skladování předmětů do 80 kg. Příčná podpěra poličky Element zvyšující nosnost nosného patra, montovaný v polovině délky panelu. 19

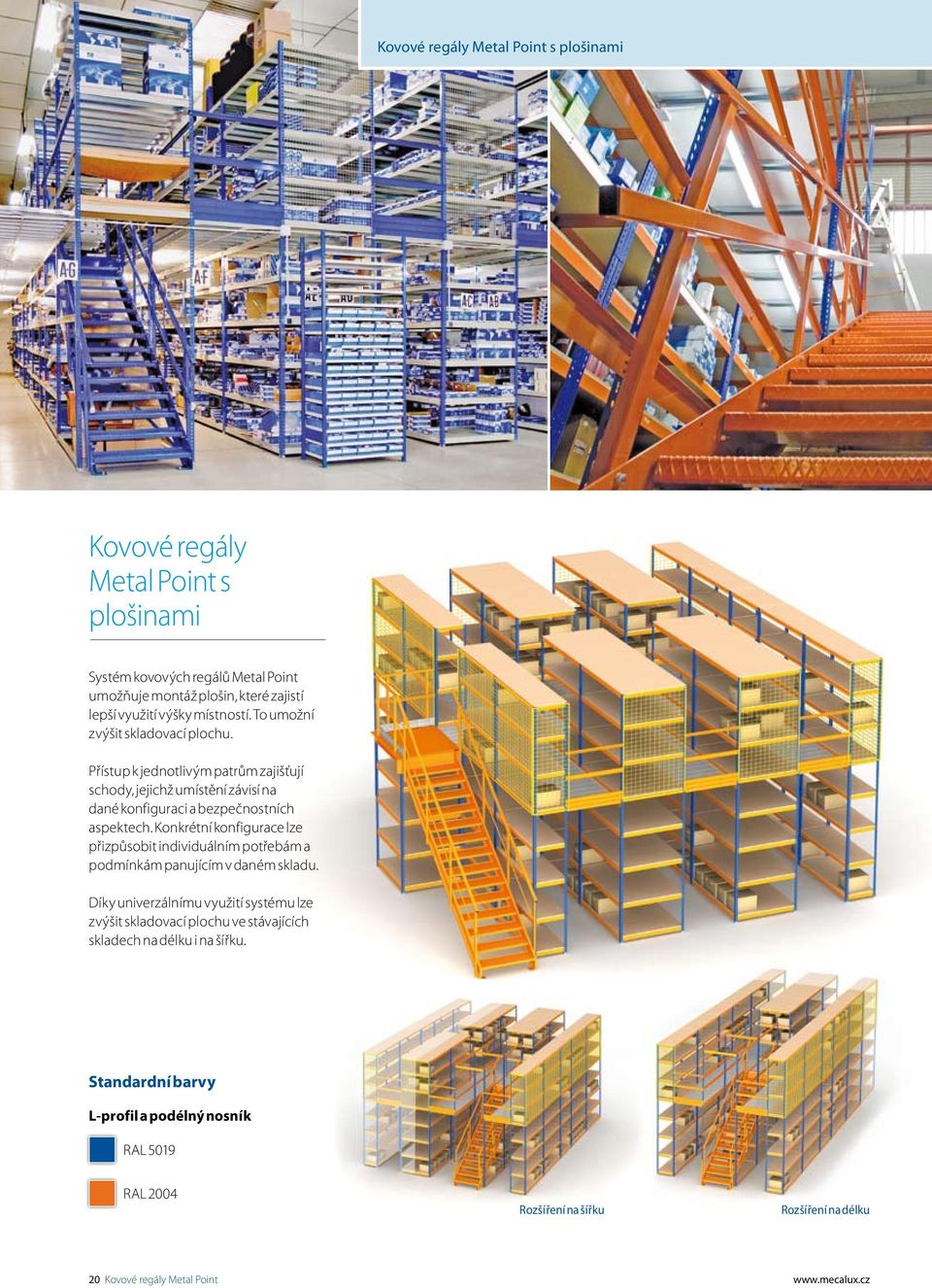

20 Kovové regály Metal Point s plošinami Kovové regály Metal Point s plošinami Systém kovových regálů Metal Point umožňuje montáž plošin, které zajistí lepší využití výšky místností. To umožní zvýšit skladovací plochu. Přístup k jednotlivým patrům zajišťují schody, jejichž umístění závisí na dané konfiguraci a bezpečnostních aspektech. Konkrétní konfigurace lze přizpůsobit individuálním potřebám a podmínkám panujícím v daném skladu. Díky univerzálnímu využití systému lze zvýšit skladovací plochu ve stávajících skladech na délku i na šířku. Standardní barvy L-profil a podélný nosník RAL 5019 RAL 2004 Rozšíření na šířku Rozšíření na délku 20 Kovové regály Metal Point

21 Součásti systému V konstrukcích tohoto typu se používají kovové regály Metal Point Plus kvůli jejich větší nosnosti. 1. Podlaha 2. Schody 3. Zábradlí 4. Držák nosného rámu 5. Schod Podlaha Široká škála nabízených podlah splňuje různá očekávání v oblasti zatížení, druhů práce, používaných dopravních či zvedacích zařízení apod. Držák nosného rámu Profil spojující schody s konstrukcí kovových regálů Metal Point. Podlahy mohou být provedeny ze surové dřevotřísky nebo z jednostranně laminované dřevotřísky. Je-li nutné zajistit větší nosnost, mohou být použity kovové podlahy. Zábradlí Čtvercový profil ukončený plastovou záslepkou. Kovový schod Vyroben z plechu natřeného oranžovou barvou. Je nabízen ve dvou šířkách: 900 a 1000 mm. Odpočívadlo V případě potřeby lze instalovat odpočívadla. 21
