Amoniak průmyslová výroba syntetického amoniaku

Transkript

1 Amoniak 1913 průmyslová výroba syntetického amoniaku využití 20 % výroba dusíkatých hnojiv 80 % nejrůznější odvětví průmyslu (plasty, vlákna, výbušiny, hydrazin, aminy, amidy, nitrily a další organické sloučeniny) procesy na ochranu životního prostředí odstraňování NO x ze spalin a výfukových plynů kapalný amoniak rozpouštědlo, chladivo

2 Amoniak - použití NH 3 vyráběný s využitím parního reformingu: zemní plyn, benzin, LPG, rafinérské plyny NH 3 vyráběný s využitím parciální oxidace jako zdrojem vodíku: těžké uhlovodíkové frakce, koks, uhlí NH 3 vyráběný s využitím elektrolýzy vody jako zdroje vodíku 83 % 16,5 % 0,5 % Amoniak 20 % 80 % Kaprolaktam Akrylonitril Anilin Močovina Kyselina dusičná Isokyanát Polyamid 4.6 Polyamid 6.6 (Nylon) ABS SAN PUR Alkanola miny Aminy Močovinoformaldehydové pryskyřice Melamin SCR hnojiva (močovina, UAN, AN, CAN, NPK) ABS - kaučuk akrylonitril-butadien-styren, SAN - kaučuk styren akrylonitril, PUR polyuretan, SCR selektivní katalytická redukce (odstraňování NOx), UAN - močovina-dusičnan amonný, AN - dusičnan amonný, CAN směsné hnojivo dusičnan vápenatý, dusičnan amonný, NPK hnojivo NPK

3 Amoniak moderní výrobny amoniaku výrobní kapacita tun/den (Chemopetrol Litvínov t/den od r. 1972) princip výroby N H 2NH suroviny: dusík vzduch vodík dle typu suroviny Surovina Proces Podíl světové kapacity (%) zemní plyn parní reforming 77 benzin, LPG, rafinérské plyny parní reforming 6 těžké uhlovodíkové frakce parciální oxidace 3 koks, uhlí parciální oxidace 13,5 vodík elektrolýza vody 0,5

4 Amoniak suroviny - dusík Výroba: 95 % - frakční destilace vzduchu 5 % - koksárenské plyny 1 kompresor 2 - vodní chladič 3 výměník 4 - detander (expanzní stroj) 5 - expanzní ventil 6 - zásobník na kapalný vzduch 7 - přívod vzduchu 8 - chladící voda Zkapalňování vzduchu podle Clauda 75 % ochlazeného vzduchu přes detanter tlak 5 MPa nižší spotřeba energie (cca 50 %)

5 Amoniak suroviny - dusík Výroba: 1 - tlaková kolona 2 - atmosférická kolona 3 kondenzátor 4 vařák 5 - expanzní ventil 6 - tlak vzduchu 5 MPa 7 - tlak vzduchu 0,55 MPa 8 - kapalný vzduch obohacený kyslíkem 9 - kapalný dusík s malým podílem kyslíku koncentrace O 2 99 % Rektifikační kolona na dělení vzduchu koncentrace N 2 98,8 %

6 Amoniak suroviny - vodík Výroba: Surovina Proces Čistá spotřeba primární energie GJ na t NH 3 Relativní investiční náklady zemní plyn parní reforming 28 1 těžké uhlovodíky parciální oxidace 38 1,5 uhlí zplyňování Pozn.: cca 80% výroben ve světě používá k získání vodíku parní reforming

7 Amoniak suroviny - vodík Zplyňování uhlí technologický proces přeměny na hořlavé plyny zplyňovací medium - kyslík, vodní pára, vzduch C O 2 CO 2 2C O 2 2CO C CO 2CO C H 2 O CO 2 H 2 C 2H CH 2 4 C 2H H 2O CO2 2 2H2 O2 2H2O 2CO O CO CO H 2 2 2O CO2 H2 CH4 2O2 CO2 H2O 2 Typ plynu CO H 2 CH 4 N 2 CO 2 chudý ,5 56 5,5 smíšený 28 10,5 4, vodní 41 49, ,5

8 Amoniak suroviny - vodík Zplyňování uhlí zplyňování v sesuvném (pevném) loži Technologické parametry: obsah popela 5 25 % prchavá hořlavina % obsah vody 0 25 % zrnitost 6 30 mm teplota plynu (výstup) C tlak bar konverze C 99,5 %

9 Amoniak suroviny - vodík Zplyňování uhlí zplyňování v sesuvném (pevném) loži

10 Amoniak suroviny - vodík Zplyňování uhlí zplyňování ve fluidní vrstvě Technologické parametry: obsah popela < 35 % prchavá hořlavina % obsah vody 0 25 % zrnitost mm teplota plynu (výstup) C tlak bar konverze uhlíku % Winklerův generátor

11 Amoniak suroviny - vodík Zplyňování uhlí zplyňování ve fluidní vrstvě Pozn.: odstranění mechanických nečistot z plynu vodní generátorový plyn

12 Amoniak suroviny - vodík Zplyňování uhlí zplyňování ve fluidní vrstvě Vysokoteplotní zplyňování (High Temperature Winkler)

13 Amoniak suroviny vodík Parní reforming uhlovodíkové suroviny - metan (zemní plyn) až po benzíny CH H O CO 3H endotermní reakce CH H O CO 2H katalyzátor na bázi NiO (citlivý na přítomnost S) CO H 2O CO2 2H kompresor 2 - pec parního reformingu 3 - katalytický reaktor (trubkový) 4 - výměník tepla 5 - oddělovač páry

14 Amoniak suroviny - vodík Parní reforming

15 Amoniak suroviny - vodík Parní reforming Desulfurizace sloučeniny síry převedeny katalyticky na H 2 S R SH H H S RH 2 2 kobaltomolybdenový katalyzátor t = C H S ZnO ZnS H O 2 2 obsah sloučenin síry snížen pod 0,15 mg S/Nm 3

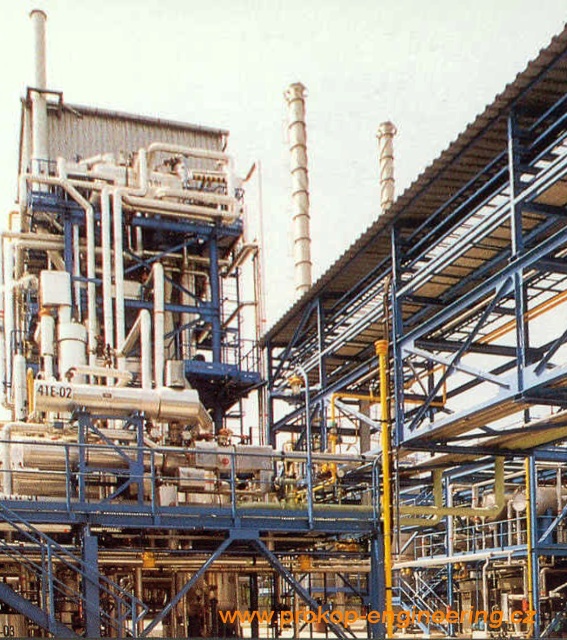

16 Amoniak suroviny - vodík Parní reforming Primární reforming plyn z desulfurace smíšen s vodní parou - předehřát na C předehřev - v konvektivní části pece poměr vodní páry k uhlíku v surovině (poměr S/C) cca 3 teplo - dodáváno spalováním zemního (topného) plynu pro reakci - využita cca polovina spalného tepla paliva zbytek (spaliny) - využity v konvektivní části reakční pece (předehřev)

17 Amoniak suroviny - vodík Parní reforming Sekundární reforming dosážení úplné konverze uhlovodíkového nástřiku potřebné teplo - teplota je zvýšena na hodnotu potřebnou pro reakci vnitřním spalováním části reakční směsi před vstupem do vrstvy katalyzátoru spalovací vzduch -předehřát v konvektivní části pece na teplotu cca 600 C Pozn.: methan je konvertován na zbytkový obsah cca0,2-0,3 %

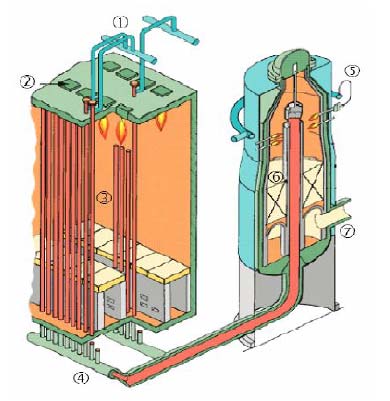

18 Amoniak suroviny - vodík Parní reforming 1 přívod suroviny 2 hořáky 3 trubky reforméru 4 odtah výstupní směsi 5 vstup procesního vzduchu 6 lože katalyzátoru 7 výstup plynu Konstrukce radiační sekce primárního reforméru a konstrukce reforméru sekundárního

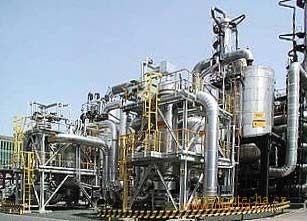

19 Amoniak suroviny - vodík Konverze plynu reakční směs za sekundárním reformérem % CO (vztaženo na suchý plyn) CO H O CO H I. stupeň vysokoteplotní konverze kat. Fe 2 O 3 teplota cca 400 C II. stupeň nízkoteplotní konverze kat. CuO-ZnO teplota C zbytkový obsah CO v plynu je 0,2-0,4 % Využití tepla regenerace zkrápěcího roztoku k zachycení CO 2 výroba chladu v chladicí jednotce předehřev napájecí vody pro kotel

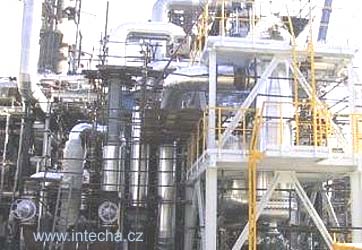

20 Amoniak suroviny - vodík Konverze plynu I. stupeň vysokoteplotní konverze 1 - sprchový chladič, 2 - sytící kolona, 3 - reaktor, 4 - absorpční kolona, 5 - desorpční kolona, 6 - kotel na výrobu nízkotlaké páry, 7 - plyn na konvertování, 8 - voda, 9 - konvertorovaný plyn, 10 - CO 2

21 Amoniak suroviny - vodík Konverze plynu II. stupeň nízkoteplotní konverze 1 - studený plyn 2 - parní kondenzát 3 - pára 3MPa 4 - konvertovaný plyn 5 - kolona na sycení plynu vodní parou 6 - reaktor s adiabatickými vrstvami katalyzátoru 7 - kolona na ohřev vody horkým plynem

22 Amoniak suroviny - vodík Odstraňování CO 2 fyzikální absorpce Rectisol metanol(-30 C) < 10 ppm Selexsol polyethylenglykol dimetylether Obsah CO 2 v plynu (ppm objemově) dle tlaku chemisorpce MEA voda/monoethanolamin (20 %) < 50 ppm MDEA voda/metyldietanilamin (40%) + aditiva < 50 ppm Benfield voda/k2co3 (25-30 %) + DEA

23 Amoniak suroviny - vodík Odstraňování CO 2 - Rectisol 1 - předchlazení surového plynu, 2 - absorpční kolona (vypírka plynu studeným metanolem), 3 - chlazení absorpční kolony, 4 - desorpční kolona I., 5 - desorpční kolona II. (regenerace metanolu), 6 - kolona na odvodnění metanolu

24 Amoniak suroviny - vodík Odstraňování CO 2 -MDEA 1 absorpční kolona, 2 regenerační kolona

25 Amoniak suroviny - vodík Metanizace zbytková množství CO a CO 2 v reakční směsi otrava katalyzátoru odstranění konverse na CH 4 hydrogenací CO 3 H CH H O CO2 4H 2 CH 4 2H 2O teplota cca 300 C niklový katalyzátor zbytková koncentrace oxidů uhlíku než 10 ppm (objemově) odstranění vody ochlazením proudu plynů za methanizerem kondenzace a absorpce ve vyráběném amoniaku (cirkulační okruh)

26 Amoniak suroviny - vodík Parciální oxidace suroviny: těžké ropné frakce uhlí

27 Amoniak suroviny - vodík Parciální oxidace Zplyňování těžkých uhlovodíků C H n m 2 m O nco H O 2 n m reaktor - prázdná nádoba, uvnitř vyzděno žáruvzdornými cihlami z aluminy - provozní teplota až C surovina - uhlovodíkový nástřik - kyslík - vodní pára provozní tlak až8 MPa složení plynu H 2, CO, cca 4 5 % CO 2, 0,5 % CH 4 a 1,5 2 % uhlíku odstranění sazí - benzín - lehký plynový olej ( ve formě granulí)

28 Amoniak suroviny - vodík Parciální oxidace Zplyňování těžkých uhlovodíků 1-reaktor, 2- kotel na odpadní teplo, 3-vypírka sazí, 4-vypírka HCN a NH 3 5- alkazidová vypírka H 2 S

29 Amoniak suroviny vodík parciální oxidace Zachycování síry Clausův proces kontrolovaná oxidace sulfanu síra do plynu ze suroviny (až 7%) H 2 S využití tepla v kotli na odpadní plyn systém Rectisol zachycení CO 2 a H 2 S Clausův proces kontrolovaná oxidace sulfanu 2H2S O2 2S 2H2O H 3 2S O 2SO 2H H S SO 3S 2H O katalyzátor I. stupeň Co-Mo na Al 2 O 3 t = 300 C konv. = cca 80 % II. stupeň aktivní Al 2 O 3 t = 220 C celkový výtěžek síry cca % O

30 Amoniak suroviny vodík parciální oxidace Konverse oxidu uhelnatého v poslední letech náhrada katalyzátory odolnými vůči S na bázi Co, Mo C odsíření po konverzi CO na CO 2 Odstranění CO 2 ochlazení plynu vypírka metanolem Praní kapalným dusíkem konečné čištění syntézního plynu zbytky nečistot, CO, CH 4 a většina argonu teplota vypírky -185 C. CO 2 před kryogenní jednotkou zachycen adsorpcí molekulárními síty vyloučení ucpání aparatury Syntéza amoniaku

31 Čištění odpadních plynů Technika Suchý materiál Vlhký materiál Anorganické částice Organické částice Odlučovač (PČ) x x x x Cyklon (PČ) x x x x Mokrá pračka plynu (KČ) x x x x Elektrostatický odlučovač (KČ) x x x x Tkaninový filtr (KČ) x x x Katalytická filtrace (KČ) x x x x Mlhový filtr (PČ) Rekuperace a snižování obsahu prachu (tuhých látek) PČ převážně jako zařízení pro předčištění KČ používáno jako konečná čistící technika x

32 Čištění odpadních plynů Rekuperace a snižování obsahu prachu (tuhých látek) Separátor komora separace prachu, aerosolů, kapiček z plynu vlivem gravitace ( setrvačnosti hmoty ) použití obvykle předřazený stupeň před různými typy filtrů Výhody: bez pohyblivých součástí velmi malá tlaková ztráta vhodné pro vyšší teploty Nevýhody: nízká účinnost odstranění zvláště malých částic tuhých znečišťujících látek nevhodné pro malé rozdíly měrných hmotností plynu a tuhých znečišťujících látek

33 Čištění odpadních plynů Separátor průtok odpadních plynů [Nm 3 /h] obsah prachu bez omezení tuhé znečišťující látky > 10 μm výhodnější > 50 μm teplota dle materiálu nádoby ( také 540 C) vstup plynu výstup plynu výsypky na prach

34 Čištění odpadních plynů Rekuperace a snižování obsahu prachu (tuhých látek) Cyklon odstředivá síla působí na částice při průchodu plynu válcovou částí odlučovače jednoduchost instalace rekuperace surovin bez pohyblivých součástí a proto malé požadavky na údržbu a nízké provozní náklady suchý provoz (jímání, odpad), kromě mokrých cyklónů poměrně malé prostorové nároky Nevýhody: poměrně nízké účinnosti separace, především pro TZL <10 m nezpracují lepkavý ani mazlavý materiál hluk

35 Čištění odpadních plynů Rekuperace a snižování obsahu prachu (tuhých látek) Cyklon průtok odpadních plynů [Nm 3 /h] (samostatný cyklon) do (vícenásobné paralelní cyklóny) obsah prachu g/nm 3 tuhé znečišťující látky <2,5μm (několika stupňové cyklony) < 200 μm teplota dle materiálu nádoby ( > 1200 C)

36 Čištění odpadních plynů Rekuperace a snižování obsahu prachu (tuhých látek) Cyklon

37 Čištění odpadních plynů Rekuperace a snižování obsahu prachu (tuhých látek) Cyklon

38 Čištění odpadních plynů Mokrá pračka plynu pračka s pohyblivým ložem náplň plastové koule potlačení vzniku inkrustů

39 Čištění odpadních plynů Sprchový odlučovač a - bezvýplňový odlučovač obvodovými tryskami b - odlučovač smřížovým c - odlučovač s výplní A vstupující plyn B vystupující plyn C přívod vody D odvod kalu (roztoku)

40 Čištění odpadních plynů Rekuperace a snižování obsahu prachu (tuhých látek) Mokrá pračka plynu sprchové věže jemné tuhé částice zkrápěcí poměr 3 l / m 3

41 Čištění odpadních plynů Rekuperace a snižování obsahu prachu (tuhých látek) Mokrá pračka plynu proudové (Venturiho) odlučovače účinné pro tuhé znečišťující látky vhodné i pro submikronové částice TZL Výhody: malé nároky na údržbu konstrukčně jednoduché snadná instalace neucpávají se Nevýhody: problémy s korozí poměrně vysoká tlaková ztráta hlučnost (vysoká rychlost plynu v difuzéru) Princip Venturiho pračky

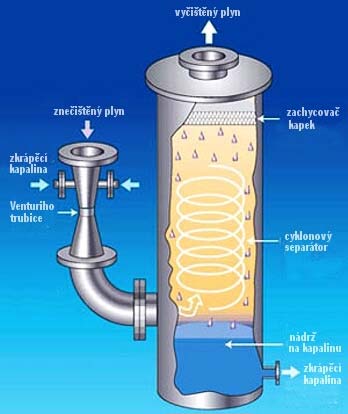

42 Čištění odpadních plynů Rekuperace a snižování obsahu prachu (tuhých látek) Mokrá pračka plynu proudové (Venturiho) odlučovače

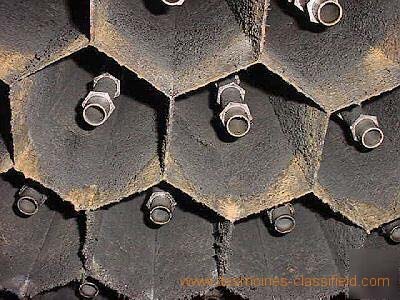

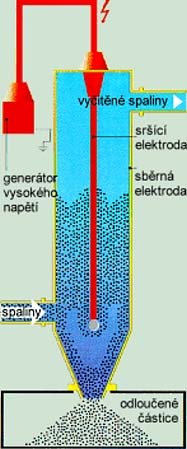

43 Čištění odpadních plynů Rekuperace a snižování obsahu prachu (tuhých látek) Elektrostatický odlučovač suchý deskový ESP suchý trubkový ESP mokrý deskový ESP mokrý trubkový ESP vlhké a lepkavé materiály hořlavé / výbušné směsi k omezení kyselých mlh Výhody: vysoká účinnost i pro malé částice velké rozsahy teplot, tlaků a průtoku plynů nízká tlaková ztráta mokrý ESP - lepivé částice, vysoce odolné nebo výbušné prachy Nevýhody: riziko výbuchu suchého ESP velké prostorové nároky vysoce kvalifikovaná obsluha opatření proti úrazu vysokým napětím suchý ESP nevhodný pro lepivé nebo vlhké částice

44 Čištění odpadních plynů Rekuperace a snižování obsahu prachu (tuhých látek) Elektrostatický odlučovač Suchý deskový odlučovač

45 Čištění odpadních plynů Rekuperace a snižování obsahu prachu (tuhých látek) Elektrostatický odlučovač Suchý deskový odlučovač

46 Čištění odpadních plynů Rekuperace a snižování obsahu prachu (tuhých látek) Elektrostatický odlučovač Mokrý deskový odlučovač

47 Čištění odpadních plynů Rekuperace a snižování obsahu prachu (tuhých látek) Elektrostatický odlučovač Suchý trubkový odlučovač

48 Čištění odpadních plynů Rekuperace a snižování obsahu prachu (tuhých látek) Elektrostatický odlučovač Oblasti použití průtok odpadních plynů (Nm 3 /h) suchý deskový suchý trubkový) mokrý deskový mokrý trubkový teplota ( C) obsah prachu (g/nm 3 ) do 700 (suchý ESP) < (mokrý ESP) (deskový) 1-10 (trubkový) energie (kwh/1000 Nm 3 ) 0,5-2 úroveň emisí (mg/nm 3 ) 5-15

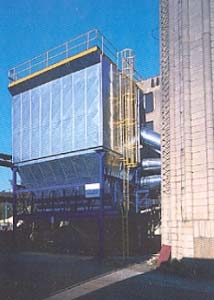

49 Čištění odpadních plynů Rekuperace a snižování obsahu prachu (tuhých látek) Tkaninový filtr odpadní plyn prochází hustě tkanou nebo plstěnou látkou tkaninové filtry forma plochy (jedna vrstva) vložek forma pytlů (nejobvyklejší) Výhody Nevýhody vysoká účinnost pro hrubé i jemné TZL prach se separuje nasucho možno znovu použít v předchozím procesu zbytkové emise jsou na vstupní koncentraci v podstatě nezávislé poměrně jednoduchá obsluha neumožňuje vstup mokrého nebo lepivého prachu odstranění koláče z tkaniny může bránit statická elektřina riziko výbuchu možné požáry čisticí stanice s pytlovými filtry v případě horkých tuhých znečišťujících látek

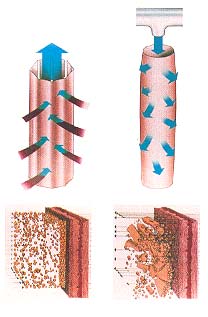

50 Čištění odpadních plynů Rekuperace a snižování obsahu prachu (tuhých látek) Tkaninový filtr Způsoby čištění: zpětný proud (protiproud) vzduchu mechanické chvění (oklepávání) čištění pulsací tlakový pulz 0,4 0,8 MPa doba 0,03 0,1 s Tkaninový filtr čištěný zpětným proudem (protiproudem) vzduchu

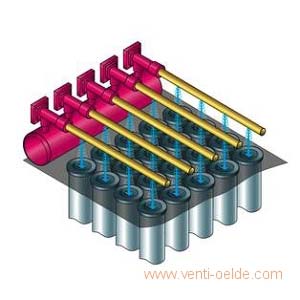

51 Čištění odpadních plynů Rekuperace a snižování obsahu prachu (tuhých látek) Tkaninový filtr Způsoby čištění: Tkaninový filtr čištěný pulzací Filtr čištěný mechanickým chvěním (oklepáváním)

52 Čištění odpadních plynů Rekuperace a snižování obsahu prachu (tuhých látek) Tkaninový filtr Filtrační vložky Hadicový pulzní filtr Uchycení filtračních vložek

53 Čištění odpadních plynů Rekuperace a snižování obsahu prachu (tuhých látek) Tkaninový filtr Používané tkaniny název vlákniny stálá provozní teplota ve vlhkém teplu [ C] stálá provozní teplota [ C] maximální teplotní špička [ C] polyester akrylový kopolymer m-aramid polyfenylensulfid polytetrafluorethen polyimid sklo nerezová ocel keramika

54 Čištění odpadních plynů Rekuperace a snižování obsahu prachu (tuhých látek) Katalytická filtrace odstraňování plynných složek doprovázené separací tuhých znečišťujících látek Katalytický filtr naplněn katalyzátorem rozklad znečišťující látky katalytickou reakcí v plynné fázi separovaný prach odstraněn a likvidován odděleně Použití: separace TZL a eliminace nebezpečných znečišťujících látek z plynné fáze Znečišťující látky: dioxiny a furany polyaromatické uhlovodíky polychlorované benzeny chlorované fenoly

55 Čištění odpadních plynů Rekuperace a snižování obsahu prachu (tuhých látek) Katalytická filtrace Stanice s katalytickými filtry, včetně vzorkovací řady

56 Čištění odpadních plynů Rekuperace a snižování obsahu prachu (tuhých látek) Katalytická filtrace Oblast použití: rozsah stálé provozní teploty C obsah amoniaku < 200 ppm obsah oxidů síry < 50 ppm vlhkost 5 35 % nebezpečné látky deaktivace arzénem, sírou Výhody: rozklad nebezpečných plynných sloučenin bez kontaminovaných reziduí náklady srovnatelné s použitím práškového aktivovaného uhlí Nevýhody: omezení maximální provozní teploty na 260 C

57 Čištění odpadních plynů Rekuperace a snižování obsahu prachu (tuhých látek) Mlhový filtr Použití: odstraňování mlhových znečišťujících látek (kapky, aerosol) tuhé znečišťující látky rozpustné v kapalinách s určitými rozměry koncový stupeň mokrých praček (odstranění strženého pracího roztoku) Konstrukce: rozměry filtru - průtok plynu, obsahu nečistot na výstupu síťovinové polštáře - filtrace tlustou vrstvou pravidelné praní ucpání filtru

58 Čištění odpadních plynů Rekuperace a snižování obsahu prachu (tuhých látek) Mlhový filtr Oblast použití: průtok odpadních plynů < Nm 3 /hod teplota < 170 C obsah prachu < 1 mg/ Nm 3 aerosoly několik g/nm 3 Výhody: samočisticí systémy pro jímání kapalin vhodné pro filtraci kapalinových aerosolů, také jako primární zařízení Nevýhody: při čištění filtru vzniká kontaminovaná prací kapalina vysoká tlaková ztráta v případě tuhých znečišťujících látek riziko ucpávání

59 Čištění odpadních plynů Rekuperace a snižování obsahu prachu (tuhých látek) Technika 100 Nm 3 /h Nm 3 /h Nm 3 /h Nm 3 /h Odlučovač Cyklon Mokrá pračka plynu Elektrostatický odlučovač Tkaninový filtr Katalytická filtrace Mlhový filtr Výběr technik podle průtoku odpadních plynů používá se používá se nejčastěji

60 Amoniak syntéza N kat. 2 H NH exotermní reakce změna objemu 3 Katalyzátor -železo Fe3O4 4H2 3Fe 4H2O Kladný vliv zvýšení tlaku Závislost konverze při syntéze amoniaku snížení teploty na tlaku a teplotě odstranění vzniklého NH 3 minimální obsah inertů v syntézním plynu Provozní podmínky teplota C tlak MPa odstranění vytvořeného amoniaku z reakční směsi

61 Amoniak výroba nízkotlaké zařízení (do 10 MPa) - oddělení absorpční vodou středotlaké zařízení (15 30 MPa) - vykondenzování strojním chlazením [-25 C] vysokotlaké zařízení ( MPa) - vykondenzování ochlazením na 20 C 1 - kotaktní reaktor 2 - primární chladič (vodní) 3 - primární odlučovaččpavku 4 - cirkulační kompreor 5 - filtr 6 - sekundární chladič (čpavkový) 7 - sekundární odlučovaččpavku

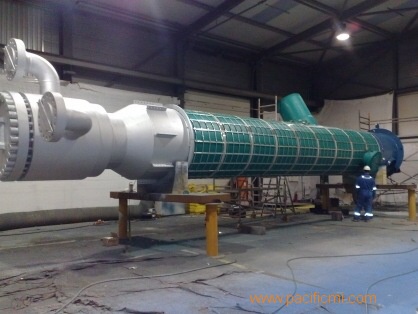

62 Amoniak výroba

63 Amoniak výroba

64 Amoniak výroba Systém výroby a využití páry a energie velké množství odpadního tepla spaliny z primárního reformeru výstupního proudu ze sekundárního reformeru z konversního reaktoru z reaktoru na syntézu amoniaku součástí výrobní jednotky - společný systém výroby vysokotlaké páry (P>100 bar) pára využita v parní turbíně (pohon kompresoru syntezního plynu) středotlaká pára procesní pára pro parní reforming Moderní výrobny amoniaku energeticky soběstačné

65 Amoniak výroba Trubkový reaktor Vícevrstvý reaktor 1 chladící trubky 2 katalytické lože 3 výměník tepla

66 Amoniak skladování a doprava Skladování skladování za hlubokého chlazení ve velkých tancích kapacita až t teplota skladování 33 C zásobník opatřeny chladicím zařízením skladování v tlakovém zásobníku kulového nebo válcového tvaru kapacita až t skladování v částečně chlazeném zásobníku Dopravní zařízení potrubí na kapalný, plynný amoniak vybaveno uzavíracími ventily (při poruše na vedení automaticky uzavírají potrubí) záloha uzavíracích ventilů instalace dálkově ovládaných ventilů systém ventilů se automaticky uzavírá i v případě výpadku energie tlakové silničních a železničních cisterny

67 Amoniak zásobníky na chlazené kapalné produkty Zásobník s jednoduchým systémem záchytu úniku obsahu jednoduchá stěna opatřenou izolací ochranná záchytná betonová jímka Zásobník se zdvojeným systémem záchytu úniku dvě svislé stěny obě schopné zadržet obsah zásobníku obě schopné snést hydrostatický tlak kapaliny střecha (víko) zásobníku - umístěno na vnitřní stěně Zásobníky se systémem úplného záchytu úniku dvě svislé stěny stěny schopné zadržet obsah zásobníku stěny schopné snést hydrostatický tlak kapaliny střecha (víko) zásobníku - umístěno na vnější stěně Společné havarijní poplachový systém odčerpat obsah uniklý do prostoru mezi zásobníkem a zdí ochranné záchytné jímky bezpečnostní ventil - bezpečná diference tlakem, při kterém se otvírá bezpečnostní ventil a tlakem skladovacím

68 Amoniak zásobníky na chlazené kapalné produkty

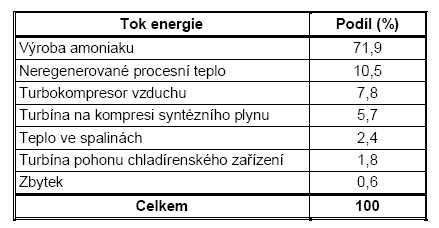

69 Amoniak energetická spotřeba

70 Amoniak emise Normální výduchy emisí výstupy z desulfurace výstupy z vysokoteplotního stupně konverze syntezního plynu výstupy z absorbérů CO 2 vstup a výstup z metanizace výstup z reaktoru syntézy amoniaku výstupní proud k odvádění inertů ze syntezní smyčky výstupy z chladicího okruhu Polutanty oxidy dusíku (NO x ) oxid siřičitý (SO 2 ) oxid uhelnatý (CO) vodík (H 2 ) zemní plyn

71 Amoniak emise Občasné emise procesy spojené s najížděním výroby a jejím odstavováním procesy spojené s výměnou katalyzátoru výrobní stavy, kdy podmínky procesu tzv. ujedou netěsnosti

72 Amoniak odpady přecházející do vody procesní kondenzáty kondenzace přebytečné páry dávkované do procesu konverse CO (hlavní zdroj) oddělování CO 2 hlavní znečišťující látky amoniak, methanol další látky: kyselina octová, kyselina mravenčí, methylamín kondenzáty z kompresorů znečištěny mazacími oleji

73 Amoniak tuhé odpady vyčerpané katalyzátory ze všech stupňů výroby

74 Amoniak emise z výroben zdroj vodíku parní reforming Zdroj emisí Polutant Úroveň emisí vzduch voda půda Desulfurace katalyzátor 6 m 3 /rok Primární reformer NO x SO 2 CO 2 CO prachové částice katalyzátor 0,2 0,4 g/nm 3 0,6 1,3 kg/t NH 3 0,1 2 mg/nm 3 <0,01 kg/t NH kg/t NH mg/nm 3 <0,03 kg/t NH 3 5 mg/nm 3 5m 3 /rok Sekundární reformer katalyzátor 4 m 3 /rok Reaktor konverse CO katalyzátor 30 m 3 /rok HT 10 m 3 /rok LT 20 m 3 /rok Absorpce CO 2 CO 2 aminy 1200 kg/t NH 3 mg/nm 3 Methanizace katalyzátor 2 m 3 /rok Sekce syntézy NH 3 katalyzátor 75 mg/nm 3 <40 g/t NH 3 Procesní kondenzáty NH 3 CH 3 OH organické látky celkem ostatní látky Údaje odpovídají výrobní lince s kapacitou t amoniaku za den HT - vysokoteplotní stupeň konverse CO LT - nízkoteplotní stupeň konverse CO 0,4 2 kg/t NH mg/nm 3 0,4 1,5 kg/t NH 3 10 g/t NH 3 0,6 2 kg/t NH 3 20 mg/l BOD 50 g/t NH 3
