1 PROJEKTOVÁ DOKUMENTACE PRO PROVEDENÍ STAVBY KAMEROVÝ SYSTÉM SADSKÁ CCTV 02-TECHNICKÁ ZPRÁVA Změna Datum Vypracoval Projektoval Schválil HIP Rev. Objednatel: Zpracovatel projektu: Město Sadská. Plackého náměstí čp Sadská Ing. Karel Mašek Nevanova Praha 6 masekk@dob.czn.cz Vypracoval: Mašek Projektant: Mašek Datum Pořadové č. Tech. kontr.: Jakubík HIP: Jakubík Stupeň projektu DOKUMENTACE PRO PROVEDENÍ STAVBY Archivní číslo 09/2016 Rev Page 1 (45)

2 TECHNICKÁ ZPRÁVA OBSAH 1 PRŮVODNÍ ZPRÁVA Všeobecně Související normy Seznam podkladů pro vypracování projektové dokumentace Řešení kamerového systému Kamera č. 1 ul. Nádražní Kamera č. 2 ul. Poděbradská, Paroubkova a čs. armády Kamera č. 3 ul. Paroubova, Palackého náměstí Kamery č. 4 a 5 ul. Karolíny Světlé, Riegrova Montorovací pracoviště MĚSTSKÉ POLICIE Montorovací pracoviště PČR Komunikační systém Napájení Uzemnění Kabeláž Montáž zařízení CCTV Prostředí, vlivy zařízení Ochrana před úrazem elektrickým proudem Elektromagnetická kompatibilita (EMC) Uvedení do provozu, převzetí do užívání Uvedení do provozu Převzetí do užívání OCHRANA A BEZPEČNOST PRÁCE Bezpečnostní opatření Péče o životní prostředí Požadavky na montáž zařízení OBSLUHA ZAŘÍZENÍ ZKOUŠKY ZAŘÍZENÍ A VÝCHOZÍ REVIZNÍ ZPRÁVA Bezpečnost a hygiena práce Přílohy: Strana 2 z 45

3 1 PRŮVODNÍ ZPRÁVA 1.1 VŠEOBECNĚ Předmětem projektu je návrh a způsob instalace kamerového systému pro město Sadská. Objednatelem systému je Městský úřad Sadská, provozovatelem bude Městská policie a PČR. Účelem instalace systému je vybudování televizního okruhu, který zajistí zvýšení bezpečnosti občanů a snížení kriminality ve městě. Hlavním předpokladem je zvýšení objasněnosti při vyšetřování trestných činů, omezení majetkové trestné činnosti, odhalování záškoláctví, omezení distribuce drog, monitorování hromadných akcí ve městě, monitorování dopravní situace ve městě, monitorování živelných událostí atd. Kamerový systém bude sloužit pro práci městské policie a státní policie PČR. Doporučení instalace systému plyne z Projektu prevence kriminality Výstavba nového MKDS město Sadská, bezpečnostní analýzy a rozborů kriminality ve městě. Dokumenty byly vypracovány PČR. 1.2 SOUVISEJÍCÍ NORMY ČSN EN Poplachové systémy - CCTV sledovací systémy pro použití v bezpečnostních aplikacích ČSN EN Poplachové systémy - CCTV sledovací systémy pro použití v bezpečnostních aplikacích -Část 7 : Pokyny pro aplikaci. ČSN ed.3 Elektrické instalace nízkého napětí - Část 5-51: Výběr a stavba elektrických zařízení Všeobecné předpisy ČSN ed.2 Elektrické instalace nízkého napětí - Část 1: Základní hlediska, stanovení základních charakteristik, definice ČSN ed.2 Elektrické instalace nízkého napětí - Část 4-41: Ochranná opatření pro zajištění bezpečnosti - Ochrana před úrazem elektrickým proudem ČSN ed.3 Výběr a stavba elektrických zařízení - Uzemnění, ochranné vodiče a vodiče ochranného pospojování ČSN Elektrické instalace nízkého napětí - Část 6: Revize ČSN EN ed.2 Obsluha a práce na elektrických zařízeních ČSN Předpisy pro vnitřní rozvody sdělovacích vedení ČSN EN ed.2 Informační technologie - Instalace kabelových rozvodů - Část 1: Specifikace a zabezpečení kvality ČSN EN ed.2 Informační technologie - Instalace kabelových rozvodů - Část 2: Projektová příprava a výstavba v budovách ČSN Elektrotechnické předpisy. Ochrana sdělovacích vedení a zařízení proti přepětí a nadproudu atmosférického původu Vyhláška 499/2006Sb. O dokumentaci staveb 1.3 SEZNAM PODKLADŮ PRO VYPRACOVÁNÍ PROJEKTOVÉ DOKUMENTACE Konzultace s investorem Žádost o dotaci v rámci programu prevence kriminality 2016 Projekt prevence kriminality Výstavba nového MKDS Město Sadská Místní šetření Katastrální mapa Sadské Katalogové listy použitého zařízení Konzultace s dodavatelem systému Katalogové listy předpokládaného systému CCTV 2 ŘEŠENÍ KAMEROVÉHO SYSTÉMU Určené oblasti města budou monitorovány uzavřeným televizním okruhem. Monitorování je řešeno IP kamerovým systém. Systém tvoří IP otočné a statické televizní kamery, přenosový komunikační systém a Strana 3 z 45

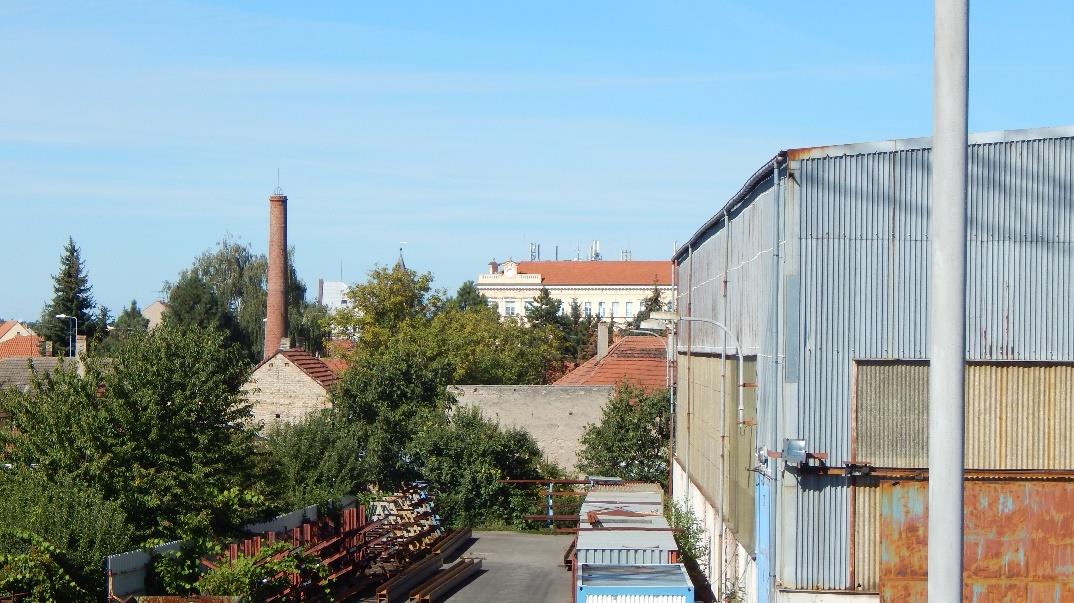

4 monitorovací pracoviště se záznamem. Návrh jednotlivých monitorovaných prostor plyne z výše uvedených dokumentů. Kamery televizního okruhu budou instalovány: 2.1 KAMERA Č. 1 UL. NÁDRAŽNÍ Na sloupu veřejného osvětlení za plechovou ohradou u vozovky ve vzdálenosti přibližně 50 m od nádražní budovy bude instalovaná otočná PTZ IP kamera. Kamera bude monitorovat prostor před nádražím, vlastní budovu nádraží, parkoviště aut u nádraží a železniční přejezd. Předpokládaná výška instalace na sloupu je 7 až 8 m. Společně s kamerou bude na sloupu umístěna anténa komunikačního systému a kovová skříň s napájecím zdrojem, jističem 10A/C, přepěťovou ochranou a záložním akumulátorem. Sloup osvětlení u nádraží. Pohled ze sloupu na retranslační bod na ZŠ. Typ použité otočné kamery je uveden v přiložené specifikaci. Vzhledem k tomu, že návrh kamerového systému nepředpokládá přísvit infrasvětlem, je třeba použít kameru s dostatečnou citlivostí tak, aby kamera pracovala v noci pouze s intenzitou veřejného osvětlení. Kamera bude na sloup osvětlení připevněna pomocí univerzální objímky s výložníkem. Pod kamerou bude instalována kovová skříň s přenosovým komunikačním systémem a nad kamerou paraboliská anténa komunikačního systému. Anténa bude směrována na svou duplexní anténu instalovanou na střeše základní školy. Ze sloupu ve výšce osmi metrů je na střechu školy přímá viditelnost. Kamera bude pracovat v automatickém nebo manuálním režimu. V automatickém režimu bude kamera periodicky monitorovat předem stanovené zájmové oblasti v okolí nádraží (budova železničního nádraží, prostor před nádražím, parkoviště vozidel u nádraží, železniční přejezd). Každá přednastavená pozice kamery bude s vlastním nastavením ZOOM (přiblížením snímané scény). V režimu manuálním bude obsluha řídících pracovišť MP a PČR mít možnost libovolně ovládat ZOOM kamery a její natáčení v horizontální a vertikální rovině. Strana 4 z 45

5 2.2 KAMERA Č. 2 UL. PODĚBRADSKÁ, PAROUBKOVA A ČS. ARMÁDY Na sloupu veřejného osvětlení bude instalována otočná PTZ IP kamera. Kamera bude monitorovat prostor kruhového objezdu a jeho okolí. Předpokládaná výška instalace na sloupu je 7 až 8 m. Společně s kamerou bude na sloupu umístěna anténa komunikačního systému a kovová skříň s napájecím zdrojem, jističem 10A/C, přepěťovou ochranou a záložním akumulátorem. Použita bude shodná kamera jako bodu u nádraží. Sloup veřejného osvětlení na kruhovém objezdu. Kamera bude na sloup osvětlení připevněna pomocí univerzální objímky s výložníkem. Pod kamerou bude instalována kovová skříň s přenosovým komunikačním systémem a nad kamerou parabolická anténa komunikačního systému. Anténa bude směrována na svou duplexní anténu instalovanou na střeše základní školy. Ze sloupu ve výšce osmi metrů je na střechu školy přímá viditelnost. Kamera bude pracovat v automatickém nebo manuálním režimu. V automatickém režimu bude kamera periodicky monitorovat předem stanovené zájmové oblasti v okolí kruhového objezdu, zejména pak příjezdové komunikace od Prahy, Nymburka, Poděbrad a Kolína. Každá přednastavená pozice kamery bude s vlastním nastavením ZOOM. V režimu manuálním bude obsluha řídících pracovišť MP a PČR mít možnost libovolně ovládat ZOOM kamery a její natáčení v horizontální a vertikální rovině. 2.3 KAMERA Č. 3 UL. PAROUBOVA, PALACKÉHO NÁMĚSTÍ Předpokládané místo instalace otočné PTZ kamery bude na novém sloupu veřejného osvětlení. Kamera bude monitorovat prostor náměstí, parkoviště, obchody a banku. Předpokládaná výška instalace na sloupu je 7 až 8 m. Společně s kamerou bude na sloupu umístěna anténa komunikačního systému a plastová skříň s napájecím zdrojem, jističem 10A/C, přepěťovou ochranou a záložním akumulátorem. Použita bude shodná kamera jako bodu u nádraží. Místo možné instalace nového sloupu veřejného osvětlení před obchodem NORMA. Kamera bude na sloup osvětlení připevněna pomocí univerzální objímky s výložníkem. Pod kamerou bude instalována kovová skříň s přenosovým komunikačním systémem a nad kamerou paraboliská anténa Strana 5 z 45

6 komunikačního systému. Anténa bude směrována na svou duplexní anténu instalovanou na střeše základní školy. Ze sloupu ve výšce osmi metrů je na střechu školy přímá viditelnost. Kamera bude pracovat v automatickém nebo manuálním režimu. V automatickém režimu bude kamera periodicky monitorovat předem stanovené zájmové oblasti Palackého náměstí. Každá přednastavená pozice kamery bude s vlastním nastavením ZOOM. V režimu manuálním bude obsluha řídících pracovišť MP a PČR mít možnost libovolně ovládat ZOOM kamery a její natáčení v horizontální a vertikální rovině. 2.4 KAMERY Č. 4 A 5 UL. KAROLÍNY SVĚTLÉ, RIEGROVA Na fasádu Městského úřadu v 1. NP budou pomocí výložníků instalovány dvě statické IP kamery. Kamera č. 4 bude monitorovat v ulici Karolíny Světlé prostor před vstupem do Základní školy, kamera č. 5 bude monitorovat v ulici Riegrově boční prostor vedle školy. Nad kamerou bude instalována anténa komunikačního systému. Datové kabely obou kamer a antény budou zavedeny do přilehlé místnosti úřadu, kde bude umístěna nástěnná skříňka s napájecím zdrojem, jističem 10A/C, přepěťovou ochranou záložním akumulátorem, napájecími injektory a integrujícím datovým switch. Situace Městského úřadu a Základní školy. V ulici Karolíny Světlé jsou vedle stěny Městského úřadu vzrostlé stromy. Z tohoto důvodu bude třeba kameru č. 4 instalovat až za tyto stromy na roh objektu Městského úřadu směrem od náměstí. Kamery budou snímat trvale nastavenou scénu s předem nastaveným ZOOM. Strana 6 z 45

7 2.5 MONTOROVACÍ PRACOVIŠTĚ MĚSTSKÉ POLICIE Ve služební místnosti v objektu Městské policie bude instalováno monitorovací a záznamové pracoviště kamerového systému Sadská. Pro monitorování a záznam je navržen výkonný PC s aplikací monitorovacího a záznamového software. Pracoviště bude vybaveno rozváděčem 19, velkým 42 monitorem, ovládací konzolí a monitorem PC. Ve skříni bude umístěn PC a záložní napájecí zdroj UPS. Anténa komunikačního systému bude instalována na komínu objektu. Objekt má plechovou střechu bez možnosti výlezu ke komínu. Před montáží antény bude ve střeše objektu vybudován výlez se střešním okénkem a u komínu bude instalována pochozí lávka. Pohled na komín střechy Městské policie ze střechy Základní školy. Instalovaná aplikace kamerového monitorovacího a záznamového systému bude trvale zaznamenávat signály jednotlivých kamer bez ohledu na to, zda budou kamery v automatickém nebo manuálním režimu. Přehledově budou na velkém monitoru monitorovány všechny kamery v jednotlivých oknech. Toto zobrazení kamer bude možné i na monitoru PC. Na obou monitorech pak bude možné navolit pouze jednu (eventuálně více) konkrétní kameru. Instalovaná softwarová aplikace umožňuje zpětné prohlížení provedených záznamů. Po určité době, kterou určí uživatel, budou záznamy smazány, eventuálně pro uchování přeneseny na paměťové médium. 2.6 MONTOROVACÍ PRACOVIŠTĚ PČR Ve služební místnosti v objektu PČR bude instalováno monitorovací a záznamové pracoviště kamerového systému Sadská. Pro monitorování a záznam je navržen výkonný PC s aplikací monitorovacího a záznamového software. Pracoviště bude vybaveno rozváděčem 19 ovládací konzolí a monitorem PC. Ve skříni bude umístěn vlastní PC a záložní napájecí zdroj UPS. Anténa komunikačního systému bude instalována na stávajícím anténním stožáru na střeše objektu. Funkce kamerového systému bude zcela nezávislá na funkci kamerového monitorovacího pracoviště MP. Objekt PČR. Stožár antény. Instalovaná aplikace kamerového monitorovacího a záznamového systému bude trvale zaznamenávat signály jednotlivých kamer bez ohledu na to, zda budou kamery v automatickém nebo manuálním režimu. Přehledově budou všechny kamery zobrazeny v jednotlivých oknech na monitoru PC. Na monitoru bude možné navolit pouze jednu (eventuálně více) konkrétní kameru. Instalovaná softwarová aplikace umožňuje zpětné prohlížení provedených záznamů. Po určité době, kterou určí uživatel, budou záznamy smazány, eventuálně pro uchování přeneseny na paměťové médium. Strana 7 z 45

8 3 KOMUNIKAČNÍ SYSTÉM Uzavřený kamerový systém je navržen s technologií IP kamer. Komunikaci systému zajišťuje lokální ethernetová síť. Vzhledem ke vzdálenostem instalace kamer od řídících center není prakticky možné přímé kabelové propojení, proto je komunikace navržena bezdrátově. Použity jsou duplexní parabolické antény pracující v pásmu 5 a 10 GHz. Každý bod kamerového systému má vlastní bezdrátový spoj. Centrem radiové sítě komunikačního systému je střecha a půda objektu Základní školy. Ze střechy objektu v místě instalace sirény je přímá viditelnost na všechny body kamerového systému. Pohled na střechu školy. Na levé straně je instalována varovná siréna. Na půdě objektu ZŠ bude umístěn rozvaděč retranslace kamerového systému. V rozvaděči bude instalován integrující switch, PoE injektor, přepěťová ochrana, napájecí zdroj a záložní akumulátor. Na střeše u sirény bude na stávající kovovou konstrukci připevněna pomocná nosná konstrukce pro uchycení parabolických antén komunikačního systému. Kovová nosná konstrukce sirény. Připevnění antén bude provedeno tak, aby nebyla porušena statika upevnění sirény. Datové kabely antén budou svedeny na půdu do skříně retranslace. Kabely budou ukončeny konektory RJ45 a zapojeny do portů komunikačního switch. 4 NAPÁJENÍ Napájecí přípojky 230V/50 Hz nejsou předmětem tohoto projektu. Přípojky pro všechny body kamerového systému zajišťuje investor stavby (Městský úřad). Přípojky budou jištěny jističi 10A/C. Strana 8 z 45

9 Zdroje - napájení: Soustava 1+PE+N, 50Hz, 230V AC, TN-S Ostatní : Soustava 12 V DC 5 UZEMNĚNÍ Veškeré kovové neživé části kamerového systému budou propojeny s uzemněním sloupů veřejného osvětlení a uzemňovacími body v jednotlivých objektech. 6 KABELÁŽ Kabely propojující kamerový systém budu v provedení pro instalaci do venkovního prostředí. Použity budou kabely typu STP. 7 MONTÁŽ ZAŘÍZENÍ CCTV Montáž zařízení může provádět pouze montážní organizace výrobce, montážní organizace výrobcem pověřená nebo montážní organizace, která má proškolené pracovníky: 1) z vyhlášky 50/1978 Sb. zák. min. 5 2) prokazatelně proškolené výrobcem, nebo pověřenou organizací na montáž 3) osoby, které nebyly proškoleny, mohou provádět montáž pouze pod dohledem (formou šéfmontáže, nebo technické pomoci pracovníkem proškoleným podle bodu 1, 2). 4) při montáži musí být dodržena vyhláška 246/2001 Sb. zák. Montáž zařízení musí být provedena tak, aby byly možné jednotlivé komponenty systému revidovat, kontrolovat a opravovat. Při křižování kabelových vedení do i nad 1000 V se všemi sdělovacími vedeními nemají být kabelové rozvody blíže než 1 cm. Při pokládce vedení musí být dodrženy následující souběhy: 25 cm mezi kabely do i nad 1000 V a kabely řídícími, sdělovacími a zvláštními, pokud nejsou odděleny přepážkou. 3 cm mezi kabely do i nad 1000 V a telefonními nebo rozhlasovými kabely při souběhu maximálně v délce do 5 m. 10 cm mezi kabely do i nad 1000 V a telefonními nebo rozhlasovými kabely při souběhu maximálně v délce nad 5 m. 6cm mezi kabely do i nad 1000 V a vedením zabezpečovacích zařízení, vedením zvonkové signalizace a návěstním vedením při souběhu maximálně v délce do 5 m. 20 cm mezi kabely do i nad 1000 V a vedením zabezpečovacích zařízení, vedením zvonkové signalizace a návěstním vedením při souběhu maximálně v délce nad 5 m. Podle ČSN vodiče silových obvodů nemají být ve společné trubce, šňůře, kabelu ani pod společnou příchytkou s vodiči sdělovacích rozvodů. Ve společné trubce, dutině nebo v kabelu lze vést vodiče obou obvodů jen tehdy, jsou-li všechny vodiče izolovány na nejvyšší napětí, a pokud se vzájemně neovlivňují. 7.1 PROSTŘEDÍ, VLIVY ZAŘÍZENÍ Použitá zařízení kamerového systému jsou v souladu s ČSN ed. 2 Elektrické instalace nízkého napětí - Část 1: Základní hlediska, stanovení základních charakteristik. Důvodem je nežádoucí působení na ostatní zařízení a zároveň požadavek na odolnost systému proti nežádoucím vlivům jiných zařízení. Použité zařízení je odolné proti elektrickému rušení. Strana 9 z 45

10 7.2 OCHRANA PŘED ÚRAZEM ELEKTRICKÝM PROUDEM Slaboproudé rozvody a zařízení oddělené od rozvodu NN Ochrana před nebezpečným dotykem živých i neživých částí je dle ČSN provedena malým napětím SELV nebo PELV 8 ELEKTROMAGNETICKÁ KOMPATIBILITA (EMC) Podle zákona o technických požadavcích na výrobky č. 22/1997 Sb. a nařízení vlády č. 169/1997 Sb. musí být přístroje včetně vybavení a instalací provedeny a namontovány tak, aby el.mag. rušení, které způsobují, nepřesáhlo povolenou úroveň a naopak musí mít odpovídající odolnost vůči vystavenému el.mag. rušení, která jim umožňuje provoz v souladu se zamýšleným účelem. 9 UVEDENÍ DO PROVOZU, PŘEVZETÍ DO UŽÍVÁNÍ 9.1 UVEDENÍ DO PROVOZU Účelem uvedení systému do provozu je ověřit, zda nainstalovaný systém splňuje bezchybně účel, pro který byl vybudován. 9.2 PŘEVZETÍ DO UŽÍVÁNÍ Schválení nainstalovaného systému je podmíněno dodržením podmínek vyplývajících z ověřené projektové dokumentace, provedených výchozích revizí a úspěšnou funkční anebo koordinační funkční zkouškou, provedenou před uvedením systému do provozu. 10 OCHRANA A BEZPEČNOST PRÁCE 10.1 BEZPEČNOSTNÍ OPATŘENÍ Montáž musí být prováděna v souladu s příslušnými předpisy a zákony týkajícími se výstavby, požární ochrany a bezpečnosti a ochrany zdraví při práci. Dále musí být dodrženy stavební normy související s druhem dané stavby. Zejména musí být dodrženy následující zásady: Obsluha musí být seznámena s návodem k obsluze všech strojů a zařízení Nesmí dojít k ohrožení pracovníka pohybem materiálu při manipulaci a ukládání Pracovníci musí splňovat podmínky odborné a zdravotní způsobilosti pro prováděné činnosti, všichni musí být proškoleni o zásadách BOZP a PO, apod. Dále musejí být vybaveni osobními ochrannými prostředky odpovídajícími vykonávané práci. Po celou dobu výstavby musí být kontrolováno jejich dodržování Při zvedání a manipulaci smí být použity výhradně nepoškozené, označené vázací prostředky Při provádění stavebních a výkopových prací je nutné dodržovat předpisy platné ve stavebnictví. Při práci ve výkopech, které jsou hlubší než 1 m, je nutné zabezpečit stěny proti sesuvu V rámci realizace stavby budou dodržovány předpisy týkající se bezpečnosti práce a požární ochrany. Pracovníci dodavatelských firem a investora budou proškoleni z BOZP a PO dle Zákoníku práce PÉČE O ŽIVOTNÍ PROSTŘEDÍ Instalace zařízení a jeho používání nemá vliv na životní prostředí. Při provozu systému nevznikají zdraví škodlivé látky. Při montážní činnosti musí dodavatel omezit na nezbytné minimum negativní vliv prací na uživatele objektu a objektů sousedních, zejména hlučnost a prašnost. Po ukončení pracovní doby musí být proveden hrubý úklid pracoviště. Ev. vzniklý odpad bude řádně zlikvidován a doklad o likvidaci bude přiložen k dokladům určeným k předávacímu řízení. Nakládání s obaly se musí řídit platnými zákony. Strana 10 z 45

11 11 POŽADAVKY NA MONTÁŽ ZAŘÍZENÍ Montáž zařízení může provádět pouze montážní organizace výrobce nebo montážní organizace výrobcem poučena, která má pro tuto činnost prokazatelně proškolené pracovníky. 12 OBSLUHA ZAŘÍZENÍ Zařízení mohou obsluhovat pouze osoby prokazatelně poučené o způsobu obsluhy. 13 ZKOUŠKY ZAŘÍZENÍ A VÝCHOZÍ REVIZNÍ ZPRÁVA Po ukončení montáže zařízení, jeho oživení a odzkoušení funkcí musí být provedena výchozí revize dle ČSN a souvisejících norem. Účelem těchto zkoušek je prověření souladu provedeného díla s projektovou dokumentací a prověření funkceschopnosti instalovaného zařízení. Po provedení výše uvedených zkoušek bude revizním technikem zpracována výchozí revizní zpráva dle ČSN a souvisejících norem potvrzující bezpečnost namontovaného zařízení a funkčnost celého zařízení BEZPEČNOST A HYGIENA PRÁCE Instalovaný systém nevyžaduje zvýšené nároky z hlediska bezpečnosti práce. Je nutno dodržovat obecně platné zásady a zásady stanovené v příslušných návodech k obsluze. Z pohledu bezpečnosti práce je dokumentace zpracována dle platných ČSN a bezpečnostních předpisů. 14 PŘÍLOHY: Strana 11 z 45
