Seznam příloh a technická zpráva D ELEKTROINSTALACE_stupeň: Projekt(dokumentace pro stavební povolení a realizaci stavby) - 2 -

Transkript

1 - Č. REVIZE DATUM VYPRACOVAL KONTROLOVAL SCHVÁLIL POZNÁMKA ZPRACOVATEL ČÁSTI - tel: fax: TECHNISERV spol. VYPRACOVAL P.Turek ŠSCHL Kamenice zateplení - - TECHNISERV spol. s r.o. KONTROLOVAL Ing. P.Dík - Moskevská 86 Praha 10 SCHVÁLIL Ing. J. Jaroš STUPEŇ DOKUMENTACE Č. ZAKÁZKY POČET FORM. DATUM MĚŘÍTKO Č.KOPIE techniserv@technisevrv.cz. ČÁST DSP+DPS A4 01/ Č. PŘÍL Technická zpráva

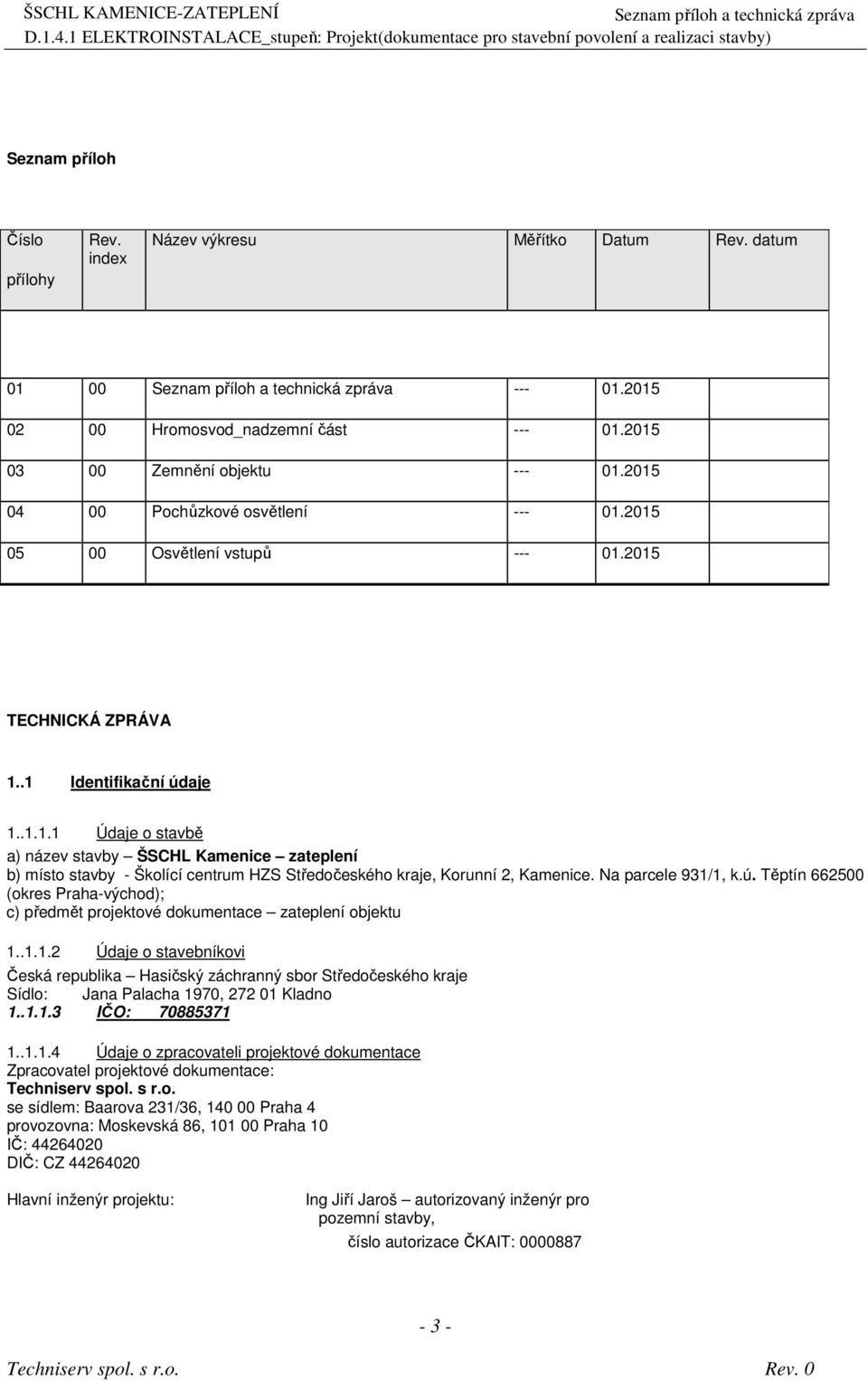

2 Seznam příloh Číslo přílohy Rev. index Název výkresu Měřítko Datum Rev. datum Hromosvod_nadzemní část Zemnění objektu Pochůzkové osvětlení Osvětlení vstupů TECHNICKÁ ZPRÁVA 1..1 Identifikační údaje Údaje o stavbě a) název stavby ŠSCHL Kamenice zateplení b) místo stavby - Školící centrum HZS Středočeského kraje, Korunní 2, Kamenice. Na parcele 931/1, k.ú. Těptín (okres Praha-východ); c) předmět projektové dokumentace zateplení objektu Údaje o stavebníkovi Česká republika Hasičský záchranný sbor Středočeského kraje Sídlo: Jana Palacha 1970, Kladno IČO: Údaje o zpracovateli projektové dokumentace Zpracovatel projektové dokumentace: Techniserv spol. s r.o. se sídlem: Baarova 231/36, Praha 4 provozovna: Moskevská 86, Praha 10 IČ: DIČ: CZ Hlavní inženýr projektu: Ing Jiří Jaroš autorizovaný inženýr pro pozemní stavby, číslo autorizace ČKAIT:

3 Stavební a architektonické řešení: Elektroinstalace, hromosvod: Ing Jiří Jaroš autorizovaný inženýr pro pozemní stavby, číslo autorizace ČKAIT: Ing. Pavel Dík - autorizovaný inženýr pro technologická zařízení staveb číslo autorizace ČKAIT: Seznam vstupních podkladů Pro zpracování projektové dokumentace byly použity následující podklady: Investiční záměr investora Archivní dokumentace stavby Zaměření stavby projektantem Katastrální mapa CZUK Fotodokumentace stávajícího stavu stavby 2. Předmět a rozsah projektové dokumentace Tato projektová dokumentace řeší provedení hromosvodu, zemniče a pochůzkového osvětlení. Dokumentace je zpracována podle prováděcího předpisu Stavebního zákona č. 183/2006 Sb. v platném znění a ve stupni projekt(dokumentace pro stavební povolení a realizaci stavby) Navržená zařízení jsou referenční a určují minimální technický standard, resp. základní technické vlastnosti. Volba konkrétních zařízení při realizaci včetně odpovědnosti za jejich shodnost s českými normami a jinými zákonnými ustanoveními je na dodavateli a podléhá schválení investora. Pokud jsou v této dokumentaci uvedeny konkrétní typy výrobků, jedná se pouze o příklady sloužící pro specifikaci vlastností technických a uživatelských standardů. Zhotovitel dokumentace výslovně uvádí, že tyto výrobky lze nahradit jinými výrobky stejných technických vlastností standardů a shodné, nebo vyšší kvality. Stejným způsobem jsou (mohou být) v dokumentaci uvedeni jako příklad informativně i možní v úvahu přicházející výrobci, nebo dodavatelé. V případě nahrazení jednotlivých částí, nebo celých funkčních celků, musí být dodavatelskou firmou zajištěna plná funkčnost jak systému, který je měněn (ať jeho část, tak jako celek), ale musí být zajištěna plná funkčnost systémů navazujících na nahrazený systém (např. změna jištění a nap. kabelů v případě použití jiné než uvažované UPS apod.) 3. Podklady pro zpracování Hlavními podklady pro zpracování této dokumentace jsou - jednání se zástupci investora - podklady od jednotlivých profesí - jednání se zpracovateli stavební části PD - jednání se zpracovateli ostatních částí PD - technické normy a zákony - 4 -

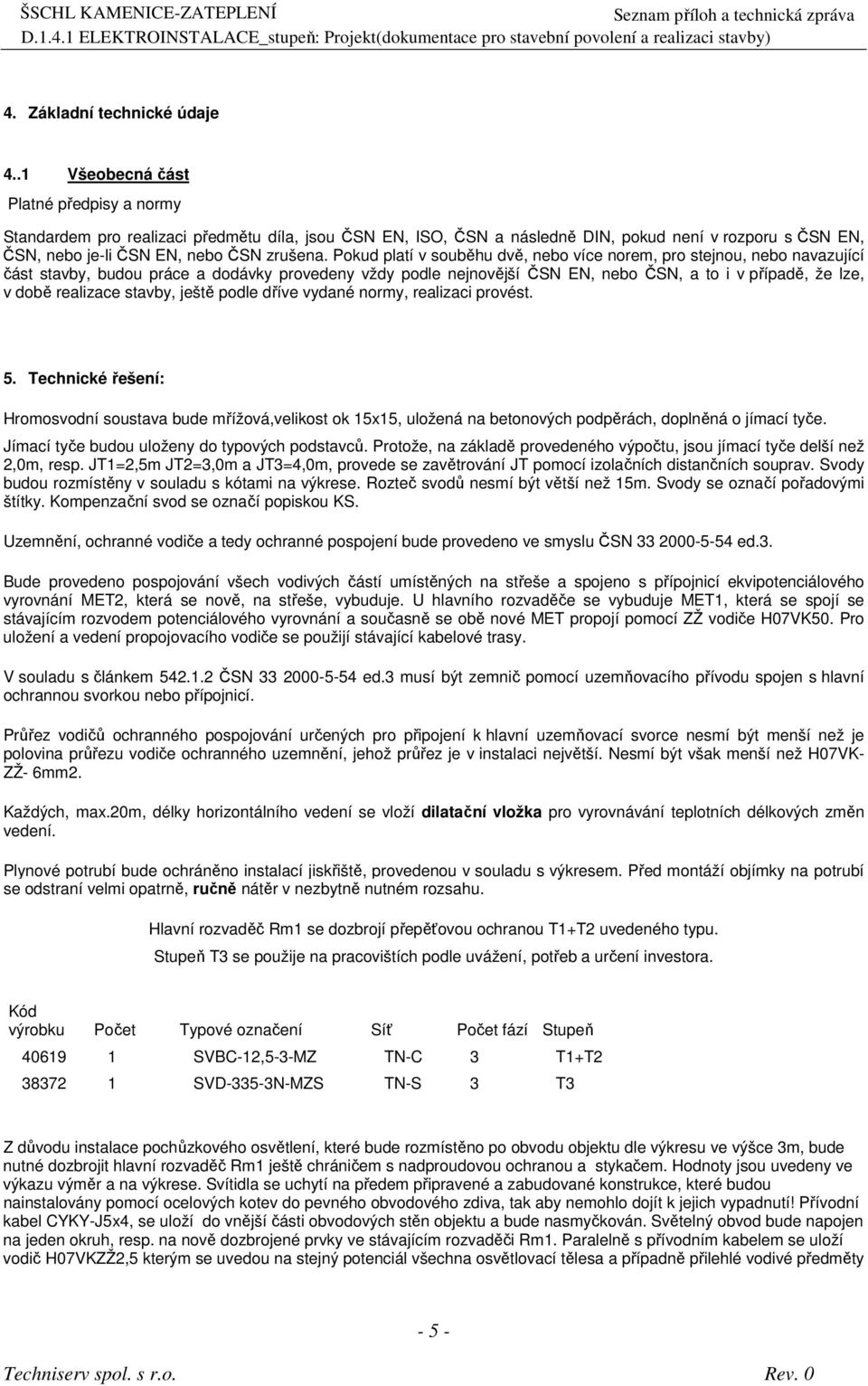

4 4. Základní technické údaje 4..1 Všeobecná část Platné předpisy a normy Standardem pro realizaci předmětu díla, jsou ČSN EN, ISO, ČSN a následně DIN, pokud není v rozporu s ČSN EN, ČSN, nebo je-li ČSN EN, nebo ČSN zrušena. Pokud platí v souběhu dvě, nebo více norem, pro stejnou, nebo navazující část stavby, budou práce a dodávky provedeny vždy podle nejnovější ČSN EN, nebo ČSN, a to i v případě, že lze, v době realizace stavby, ještě podle dříve vydané normy, realizaci provést. 5. Technické řešení: Hromosvodní soustava bude mřížová,velikost ok 15x15, uložená na betonových podpěrách, doplněná o jímací tyče. Jímací tyče budou uloženy do typových podstavců. Protože, na základě provedeného výpočtu, jsou jímací tyče delší než 2,0m, resp. JT1=2,5m JT2=3,0m a JT3=4,0m, provede se zavětrování JT pomocí izolačních distančních souprav. Svody budou rozmístěny v souladu s kótami na výkrese. Rozteč svodů nesmí být větší než 15m. Svody se označí pořadovými štítky. Kompenzační svod se označí popiskou KS. Uzemnění, ochranné vodiče a tedy ochranné pospojení bude provedeno ve smyslu ČSN ed.3. Bude provedeno pospojování všech vodivých částí umístěných na střeše a spojeno s přípojnicí ekvipotenciálového vyrovnání MET2, která se nově, na střeše, vybuduje. U hlavního rozvaděče se vybuduje MET1, která se spojí se stávajícím rozvodem potenciálového vyrovnání a současně se obě nové MET propojí pomocí ZŽ vodiče H07VK50. Pro uložení a vedení propojovacího vodiče se použijí stávající kabelové trasy. V souladu s článkem ČSN ed.3 musí být zemnič pomocí uzemňovacího přívodu spojen s hlavní ochrannou svorkou nebo přípojnicí. Průřez vodičů ochranného pospojování určených pro připojení k hlavní uzemňovací svorce nesmí být menší než je polovina průřezu vodiče ochranného uzemnění, jehož průřez je v instalaci největší. Nesmí být však menší než H07VK- ZŽ- 6mm2. Každých, max.20m, délky horizontálního vedení se vloží dilatační vložka pro vyrovnávání teplotních délkových změn vedení. Plynové potrubí bude ochráněno instalací jiskřiště, provedenou v souladu s výkresem. Před montáží objímky na potrubí se odstraní velmi opatrně, ručně nátěr v nezbytně nutném rozsahu. Hlavní rozvaděč Rm1 se dozbrojí přepěťovou ochranou T1+T2 uvedeného typu. Stupeň T3 se použije na pracovištích podle uvážení, potřeb a určení investora. Kód výrobku Počet Typové označení Síť Počet fází Stupeň SVBC-12,5-3-MZ TN-C 3 T1+T SVD-335-3N-MZS TN-S 3 T3 Z důvodu instalace pochůzkového osvětlení, které bude rozmístěno po obvodu objektu dle výkresu ve výšce 3m, bude nutné dozbrojit hlavní rozvaděč Rm1 ještě chráničem s nadproudovou ochranou a stykačem. Hodnoty jsou uvedeny ve výkazu výměr a na výkrese. Svítidla se uchytí na předem připravené a zabudované konstrukce, které budou nainstalovány pomocí ocelových kotev do pevného obvodového zdiva, tak aby nemohlo dojít k jejich vypadnutí! Přívodní kabel CYKY-J5x4, se uloží do vnější části obvodových stěn objektu a bude nasmyčkován. Světelný obvod bude napojen na jeden okruh, resp. na nově dozbrojené prvky ve stávajícím rozvaděči Rm1. Paralelně s přívodním kabelem se uloží vodič H07VKZŽ2,5 kterým se uvedou na stejný potenciál všechna osvětlovací tělesa a případně přilehlé vodivé předměty - 5 -

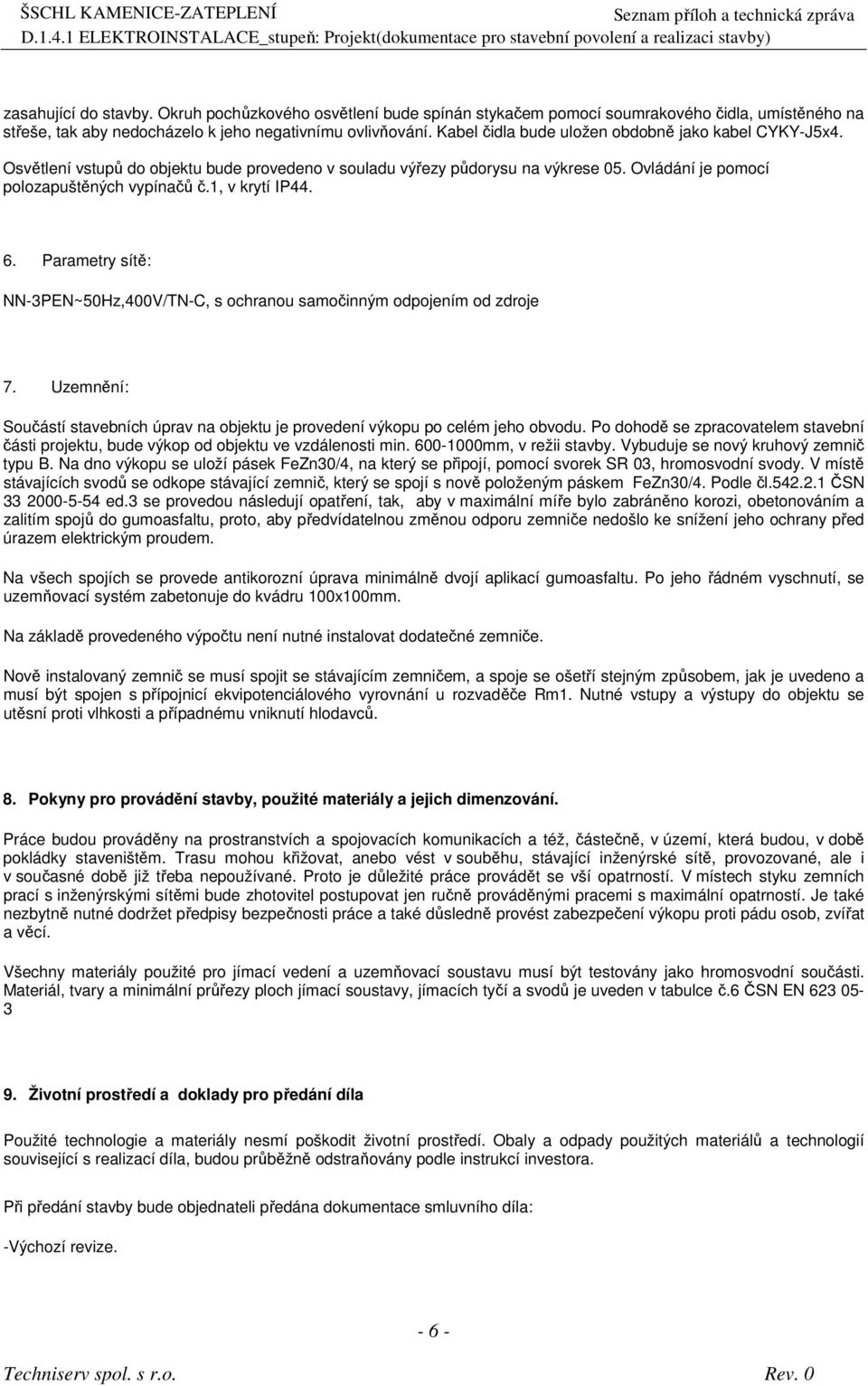

5 zasahující do stavby. Okruh pochůzkového osvětlení bude spínán stykačem pomocí soumrakového čidla, umístěného na střeše, tak aby nedocházelo k jeho negativnímu ovlivňování. Kabel čidla bude uložen obdobně jako kabel CYKY-J5x4. Osvětlení vstupů do objektu bude provedeno v souladu výřezy půdorysu na výkrese 05. Ovládání je pomocí polozapuštěných vypínačů č.1, v krytí IP Parametry sítě: NN-3PEN~50Hz,400V/TN-C, s ochranou samočinným odpojením od zdroje 7. Uzemnění: Součástí stavebních úprav na objektu je provedení výkopu po celém jeho obvodu. Po dohodě se zpracovatelem stavební části projektu, bude výkop od objektu ve vzdálenosti min mm, v režii stavby. Vybuduje se nový kruhový zemnič typu B. Na dno výkopu se uloží pásek FeZn30/4, na který se připojí, pomocí svorek SR 03, hromosvodní svody. V místě stávajících svodů se odkope stávající zemnič, který se spojí s nově položeným páskem FeZn30/4. Podle čl ČSN ed.3 se provedou následují opatření, tak, aby v maximální míře bylo zabráněno korozi, obetonováním a zalitím spojů do gumoasfaltu, proto, aby předvídatelnou změnou odporu zemniče nedošlo ke snížení jeho ochrany před úrazem elektrickým proudem. Na všech spojích se provede antikorozní úprava minimálně dvojí aplikací gumoasfaltu. Po jeho řádném vyschnutí, se uzemňovací systém zabetonuje do kvádru 100x100mm. Na základě provedeného výpočtu není nutné instalovat dodatečné zemniče. Nově instalovaný zemnič se musí spojit se stávajícím zemničem, a spoje se ošetří stejným způsobem, jak je uvedeno a musí být spojen s přípojnicí ekvipotenciálového vyrovnání u rozvaděče Rm1. Nutné vstupy a výstupy do objektu se utěsní proti vlhkosti a případnému vniknutí hlodavců. 8. Pokyny pro provádění stavby, použité materiály a jejich dimenzování. Práce budou prováděny na prostranstvích a spojovacích komunikacích a též, částečně, v území, která budou, v době pokládky staveništěm. Trasu mohou křižovat, anebo vést v souběhu, stávající inženýrské sítě, provozované, ale i v současné době již třeba nepoužívané. Proto je důležité práce provádět se vší opatrností. V místech styku zemních prací s inženýrskými sítěmi bude zhotovitel postupovat jen ručně prováděnými pracemi s maximální opatrností. Je také nezbytně nutné dodržet předpisy bezpečnosti práce a také důsledně provést zabezpečení výkopu proti pádu osob, zvířat a věcí. Všechny materiály použité pro jímací vedení a uzemňovací soustavu musí být testovány jako hromosvodní součásti. Materiál, tvary a minimální průřezy ploch jímací soustavy, jímacích tyčí a svodů je uveden v tabulce č.6 ČSN EN Životní prostředí a doklady pro předání díla Použité technologie a materiály nesmí poškodit životní prostředí. Obaly a odpady použitých materiálů a technologií související s realizací díla, budou průběžně odstraňovány podle instrukcí investora. Při předání stavby bude objednateli předána dokumentace smluvního díla: -Výchozí revize

6 -Prováděcí projektová dokumentace se zakreslením skutečného provedení. -Doklady o úspěšném provedení všech revizí. -Atesty, prohlášení o shodě a doklady jakosti na materiály používané v průběhu stavby, anebo do stavby zabudované. -Záruční listy na dodané výrobky, s výjimkou zařízení, které on sám nedodává. 10. Požadavky na bezpečnost a hygienu práce Všechna zařízení, způsob jejich instalace a umístění musí respektovat příslušné požadavky na bezpečnost, spolehlivost a bezproblémový provoz z hlediska platných zákonných ustanovení, hygienických předpisů a dalších norem. Elektrická zařízení smí dodávat, obsluhovat a udržovat pouze osoby splňující kvalifikační předpoklady dané vyhláškou č. 50/1978 Sb. Při předání a převzetí staveniště, mezi objednatelem a zhotovitelem, se vymezí, zápisem do stavebního deníku m.j. i zakázané manipulace, druh a způsob používání ochranných prostředků. Následně před započetím prací musí být pracovníci zhotovitele poučeni o nebezpečích, která mohou vzniknout při montážních pracech a opatřeních při mimořádných havarijních stavech. Staveništní rozvody budou odpovídat svým provedením ustanovením ČSN ed.2_předpisy pro prozatímní elektrická zařízení. Veškerá poučení, předání a případná vymezení musí proběhnout mezi smluvními stranami prokazatelným způsobem. 11. Požadavky na montáž a uvedení do provozu Montáž smí provádět pouze firma k tomu kvalifikačně a odborně způsobilá a dle konkrétních požadavků i náležitě proškolená nebo certifikovaná výrobcem zařízení. Při instalaci je nutné respektovat příslušná zákonná ustanovení a normy, zejména týkající se bezpečnosti práce a ochrany zdraví. Předkládaná dokumentace neřeší postup organizace výstavby ani zařízení staveniště a ani program případných zkoušek, nebo jejich náplň. Po úpravě a připojení je nutné provést měření a u světel zkoušky, které prokáží splnění výkonových a kvalitativních ukazatelů předmětné dodávky. Konkrétní podmínky zkoušek včetně požadavku na jejich zdokumentování musí být předmětem smlouvy týkající se příslušné dodávky. Uvedení do provozu je podmíněno řádným předáním díla spolu s kompletní dodavatelskou dokumentací (konstrukční výkresy, dokumentace skutečného provedení, revizní zpráva, návody k použití a manuály v češtině, prohlášení o shodnosti zařízení, soupis náhradních dílů a pod). Před předáním díla je třeba provést zaškolení obsluhy případně i technické údržby. Před zakrytím kabelů osvětlení doporučuji provést kontrolní měření izolačního stavu kabelů a vizuální kontrolu jeho celistvosti. 12. BOZP Při zpracování dokumentace byly aplikovány obecně závazné předpisy o BOZP a pro realizaci stavby a její provedení je nutné tyto předpisy dodržovat. Zejména se jedná o povinnost provádění prací odborně a zdravotně způsobilými osobami, zabezpečení pracovišť a staveniště v závislosti na povaze prováděných prací a z nich vyplývajících rizik, vyžadování a používání ochranných pomůcek a zařízení stanovených pro konkrétní činnosti, provádění pomocných stavebních konstrukcí a ochranných a záchytných konstrukcí podle normových požadavků, řádného zabezpečování zemních prací a obecného přístupu k odstraňování rizik jejich odstraňováním a minimalizaci technickými prostředky před organizačními a výchovnými. Práce budou probíhat na předaném staveništi nebo pracovišti za podmínek stanovených zápisem o předání a převzetí. V rámci těchto prostor bude trvale udržován zhotoviteli pořádek a čistota

7 Zvláštní pozornost je potřeba věnovat inženýrským a ostatním sítím a podmínkám prací v jejich blízkosti nebo přímo ochranném pásmu. Provádění prací musí respektovat podmínky provozovatelů nebo podmínky předání a převzetí pracoviště a staveniště. Pro jednotlivé práce musí být předem stanoveny pracovní nebo technologické postupy a pracovníci s nimi musí být prokazatelně seznámeni. Pokud z připravovaných nebo prováděných prací vyplývají rizika přesahující vymezený prostor, je zhotovitel povinen dle rozsahu a organizace stavby o těchto rizicích informovat a koordinovat práce s cílem minimalizace jejich dopadů. Veškeré činnosti na a s vyhrazenými technickými zařízeními mohou provádět pouze způsobilé osoby a zhotovitelé a před jejich používání musí být splněny základní podmínky uvedení do provozu (revize, kontroly, měření apod.). V rámci stavby se nepředpokládá vliv rizikových faktorů pracovního prostředí přesahující stanovené limity. Pokud byl pro stavbu zpracován Plán BOZP musí se veškeré činnosti na staveništi upravené plánem provádět v souladu s ním. I při pracích s možnými zdroji zapálení (sváření, pálení, nahřívání, broušení apod.) nevyžadujících zvláštní požárně bezpečnostní opatření musí být dodrženy základní principy o odstraňování hořlavin nebo jejich vhodném překrytí, vybavení pracovišť stanovenými hasebními prostředky a znalosti základní požární dokumentace a požárních charakteristik. 13. Projektová dokumentace odpovídá těmto zákonům, nařízením vlády, vyhláškám a hlavním normám ČSN: Vyhláška 20/2012 Sb., o technických požadavcích na stavby Zákon 185/2001 Sb., o odpadech a o změně některých dalších zákonů, ve znění pozdějších předpisů, v účinném znění Vyhláška 73/2010 Sb., o vyhrazených elektrických technických zařízeních Vyhláška 50/1978 Sb., o odborné způsobilosti v elektrotechnice, v platném znění Nařízení vlády 148/2006 Sb., o ochraně zdraví před nepříznivými účinky hluku a vibrací Vyhláška 48/1982 Sb., kterou se stanoví základní požadavky k zajištění bezpečnosti práce a technických zařízení, v platném znění Jedenáctá část Elektrická zařízení Nařízení vlády 201/2010 Sb., o způsobu evidence úrazů, hlášení a zasílání záznamu o úrazu Zákon 309/2006 Sb., zákon o zajištění dalších podmínek bezpečnosti a ochrany zdraví při práci, v platném znění Nařízení vlády 591/2006 Sb., o bližších minimálních požadavcích na bezpečnost a ochranu zdraví při práci na staveništích Zákon 133/1985 Sb., o požární ochraně, v platném znění Vyhláška 246/2001 Sb., o požární prevenci Vyhláška 268/2011 Sb., o technických podmínkách požární ochrany staveb Zákon 22/1997 Sb., o technických požadavcích na výrobky a o změně a doplnění některých zákonů Nařízení vlády 17/2003 Sb., kterým se stanoví technické požadavky na elektrická zařízení nízkého napětí Nařízení vlády 616/2006 Sb., o technických požadavcích na výrobky z hlediska jejich elektromagnetické kompatibility - 8 -

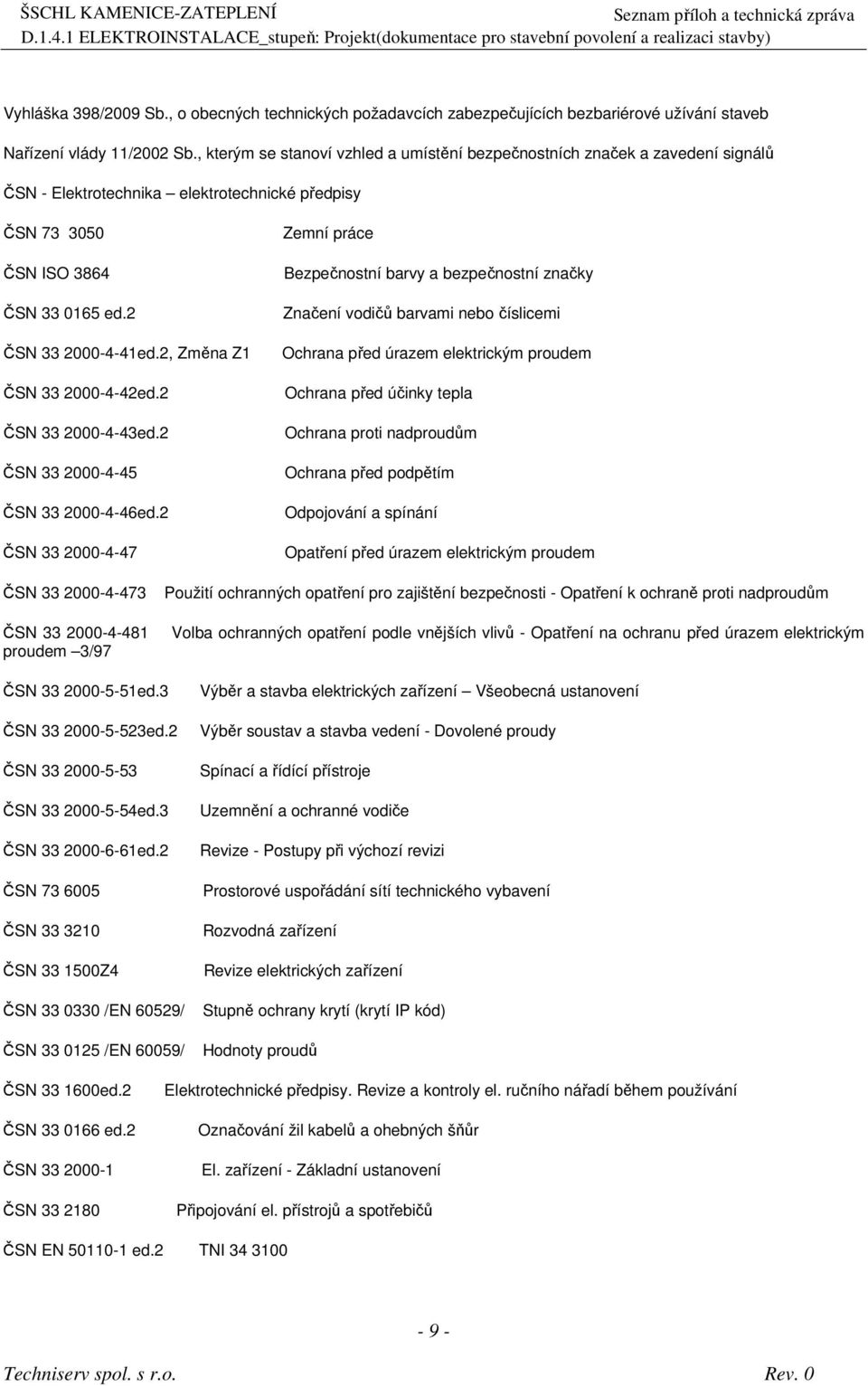

8 Vyhláška 398/2009 Sb., o obecných technických požadavcích zabezpečujících bezbariérové užívání staveb Nařízení vlády 11/2002 Sb., kterým se stanoví vzhled a umístění bezpečnostních značek a zavedení signálů ČSN - Elektrotechnika elektrotechnické předpisy ČSN ČSN ISO 3864 ČSN ed.2 ČSN ed.2, Změna Z1 ČSN ed.2 ČSN ed.2 ČSN ČSN ed.2 ČSN Zemní práce Bezpečnostní barvy a bezpečnostní značky Značení vodičů barvami nebo číslicemi Ochrana před úrazem elektrickým proudem Ochrana před účinky tepla Ochrana proti nadproudům Ochrana před podpětím Odpojování a spínání Opatření před úrazem elektrickým proudem ČSN ČSN proudem 3/97 Použití ochranných opatření pro zajištění bezpečnosti - Opatření k ochraně proti nadproudům Volba ochranných opatření podle vnějších vlivů - Opatření na ochranu před úrazem elektrickým ČSN ed.3 ČSN ed.2 ČSN ČSN ed.3 ČSN ed.2 ČSN ČSN ČSN Z4 ČSN /EN 60529/ ČSN /EN 60059/ Výběr a stavba elektrických zařízení Všeobecná ustanovení Výběr soustav a stavba vedení - Dovolené proudy Spínací a řídící přístroje Uzemnění a ochranné vodiče Revize - Postupy při výchozí revizi Prostorové uspořádání sítí technického vybavení Rozvodná zařízení Revize elektrických zařízení Stupně ochrany krytí (krytí IP kód) Hodnoty proudů ČSN ed.2 ČSN ed.2 ČSN ČSN Elektrotechnické předpisy. Revize a kontroly el. ručního nářadí během používání Označování žil kabelů a ohebných šňůr El. zařízení - Základní ustanovení Připojování el. přístrojů a spotřebičů ČSN EN ed.2 TNI

9 Bezpečnostní předpisy pro obsluhu a práci na el. zařízeních ČSN ed.2 ČSN ed.2 ČSN Pohyblivé přívody a šňůrová vedení Prozatímní el. zařízení Bezp. předpisy o zacházení s el. zařízením pracovníky seznámenými ČSN ISO (ČSN ) Bezpečnostní barvy a bezpečnostní značky 14. Závěr: Protože se jedná o vyhrazené el.zařízení, podmínkou pro zprovoznění předmětu díla je provedení výchozí revize, dle ČSN

10 Řízení rizika podle ČSN EN , ed. 2 Název projektu: ŠSCHL Kamenice zateplení Zpracoval: Techniserv spol. s r.o. ŘÍZENÍ RIZIKA PODLE ČSN EN , ed. 2 Investor: Název projektu: Česká republika Hasičský záchranný sbor Středočeského kraje ŠSCHL Kamenice zateplení Zpracoval: TECHNISERV spol. s r.o. Datum zpracování: projekced3@techniserv.cz

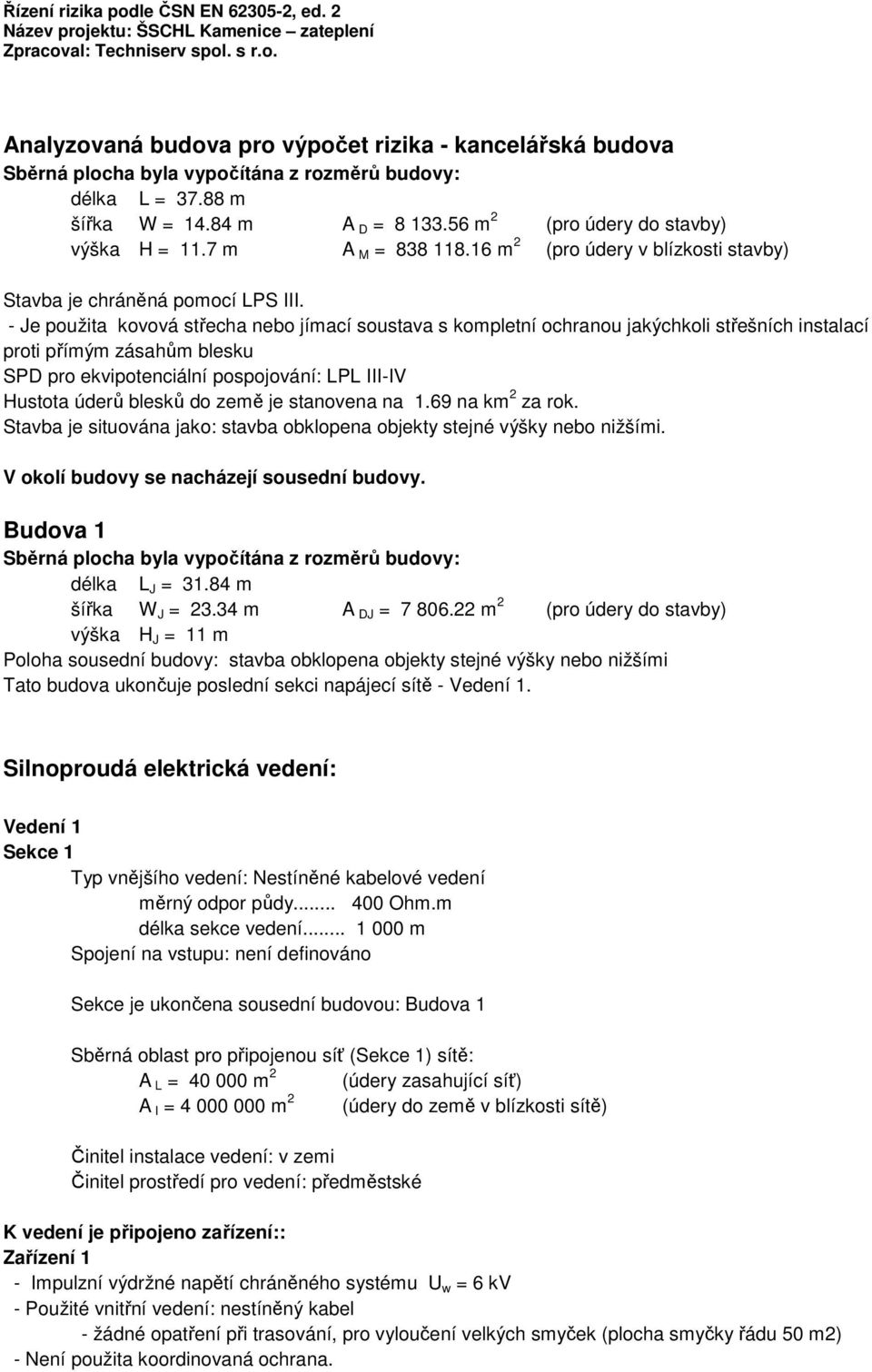

11 Řízení rizika podle ČSN EN , ed. 2 Název projektu: ŠSCHL Kamenice zateplení Zpracoval: Techniserv spol. s r.o. Analyzovaná budova pro výpočet rizika - kancelářská budova Sběrná plocha byla vypočítána z rozměrů budovy: délka L = m šířka W = m A D = m 2 (pro údery do stavby) výška H = 11.7 m A M = m 2 (pro údery v blízkosti stavby) Stavba je chráněná pomocí LPS III. - Je použita kovová střecha nebo jímací soustava s kompletní ochranou jakýchkoli střešních instalací proti přímým zásahům blesku SPD pro ekvipotenciální pospojování: LPL III-IV Hustota úderů blesků do země je stanovena na 1.69 na km 2 za rok. Stavba je situována jako: stavba obklopena objekty stejné výšky nebo nižšími. V okolí budovy se nacházejí sousední budovy. Budova 1 Sběrná plocha byla vypočítána z rozměrů budovy: délka L J = m šířka W J = m A DJ = m 2 (pro údery do stavby) výška H J = 11 m Poloha sousední budovy: stavba obklopena objekty stejné výšky nebo nižšími Tato budova ukončuje poslední sekci napájecí sítě - Vedení 1. Silnoproudá elektrická vedení: Vedení 1 Sekce 1 Typ vnějšího vedení: Nestíněné kabelové vedení měrný odpor půdy Ohm.m délka sekce vedení m Spojení na vstupu: není definováno Sekce je ukončena sousední budovou: Budova 1 Sběrná oblast pro připojenou síť (Sekce 1) sítě: A L = m 2 (údery zasahující síť) A I = m 2 (údery do země v blízkosti sítě) Činitel instalace vedení: v zemi Činitel prostředí pro vedení: předměstské K vedení je připojeno zařízení:: Zařízení 1 - Impulzní výdržné napětí chráněného systému U w = 6 kv - Použité vnitřní vedení: nestíněný kabel - žádné opatření při trasování, pro vyloučení velkých smyček (plocha smyčky řádu 50 m2) - Není použita koordinovaná ochrana.

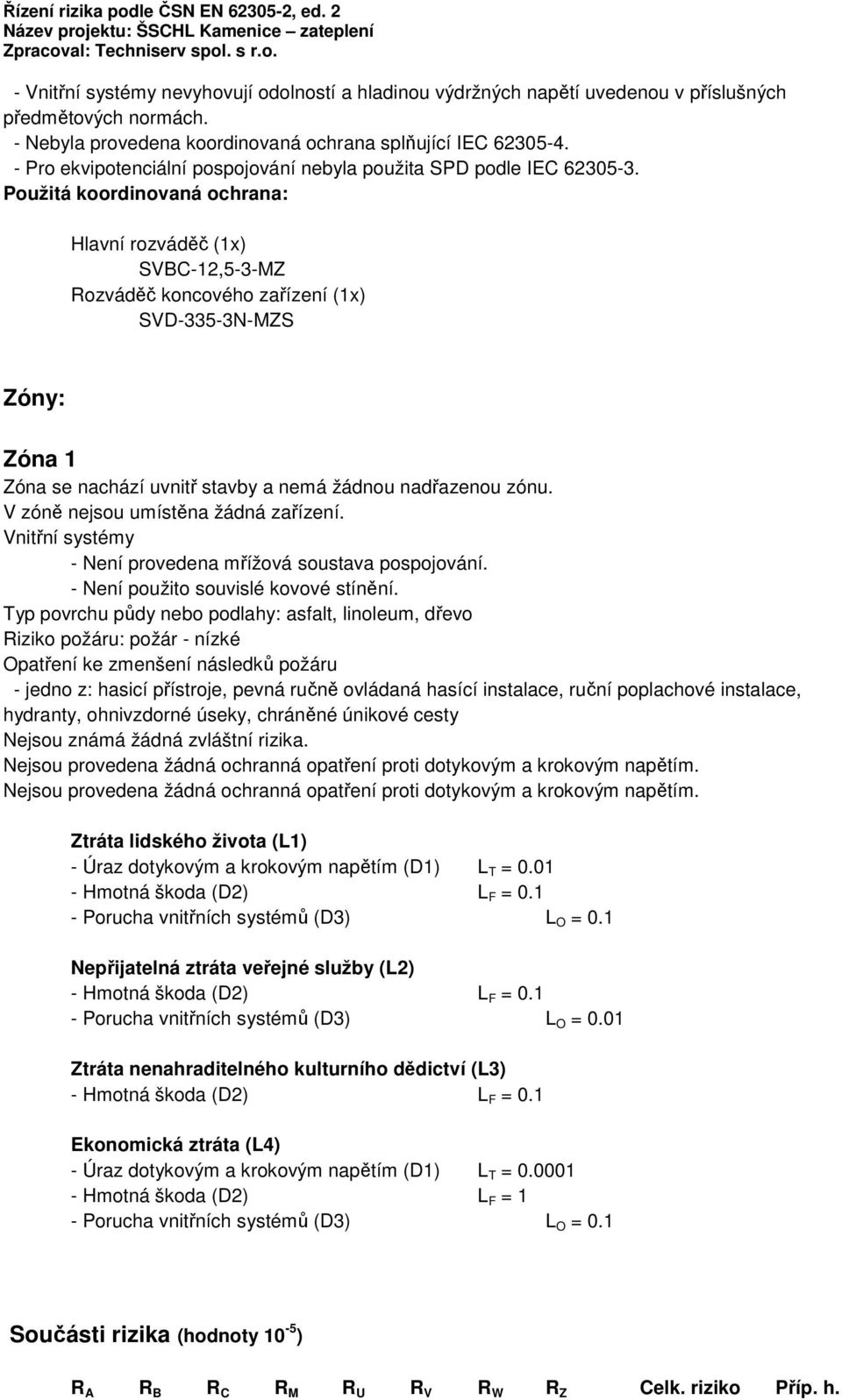

12 Řízení rizika podle ČSN EN , ed. 2 Název projektu: ŠSCHL Kamenice zateplení Zpracoval: Techniserv spol. s r.o. - Vnitřní systémy nevyhovují odolností a hladinou výdržných napětí uvedenou v příslušných předmětových normách. - Nebyla provedena koordinovaná ochrana splňující IEC Pro ekvipotenciální pospojování nebyla použita SPD podle IEC Použitá koordinovaná ochrana: Hlavní rozváděč (1x) SVBC-12,5-3-MZ Rozváděč koncového zařízení (1x) SVD-335-3N-MZS Zóny: Zóna 1 Zóna se nachází uvnitř stavby a nemá žádnou nadřazenou zónu. V zóně nejsou umístěna žádná zařízení. Vnitřní systémy - Není provedena mřížová soustava pospojování. - Není použito souvislé kovové stínění. Typ povrchu půdy nebo podlahy: asfalt, linoleum, dřevo Riziko požáru: požár - nízké Opatření ke zmenšení následků požáru - jedno z: hasicí přístroje, pevná ručně ovládaná hasící instalace, ruční poplachové instalace, hydranty, ohnivzdorné úseky, chráněné únikové cesty Nejsou známá žádná zvláštní rizika. Nejsou provedena žádná ochranná opatření proti dotykovým a krokovým napětím. Nejsou provedena žádná ochranná opatření proti dotykovým a krokovým napětím. Ztráta lidského života (L1) - Úraz dotykovým a krokovým napětím (D1) L T = Hmotná škoda (D2) L F = Porucha vnitřních systémů (D3) L O = 0.1 Nepřijatelná ztráta veřejné služby (L2) - Hmotná škoda (D2) L F = Porucha vnitřních systémů (D3) L O = 0.01 Ztráta nenahraditelného kulturního dědictví (L3) - Hmotná škoda (D2) L F = 0.1 Ekonomická ztráta (L4) - Úraz dotykovým a krokovým napětím (D1) L T = Hmotná škoda (D2) L F = 1 - Porucha vnitřních systémů (D3) L O = 0.1 Součásti rizika (hodnoty 10-5 ) R A R B R C R M R U R V R W R Z Celk. riziko Příp. h.

13 Řízení rizika podle ČSN EN , ed. 2 Název projektu: ŠSCHL Kamenice zateplení Zpracoval: Techniserv spol. s r.o. R R R R R D R I R S R F R O Všechna vypočtená rizika jsou nižší než nastavené přípustné hodnoty. Stavba je dostatečně chráněna proti přepětí způsobenému úderem blesku. SOUPISKA MATERIÁLU: 1x 1x SVBC-12,5-3-MZ SVD-335-3N-MZS POZNÁMKY: nejsou

14 Kód výrobkupočet Typové označení Síť Počet fází Stupeň SVBC-12,5-3-MZ TN-C 3 T1+T SVD-335-3N-MZS TN-S 3 T3
