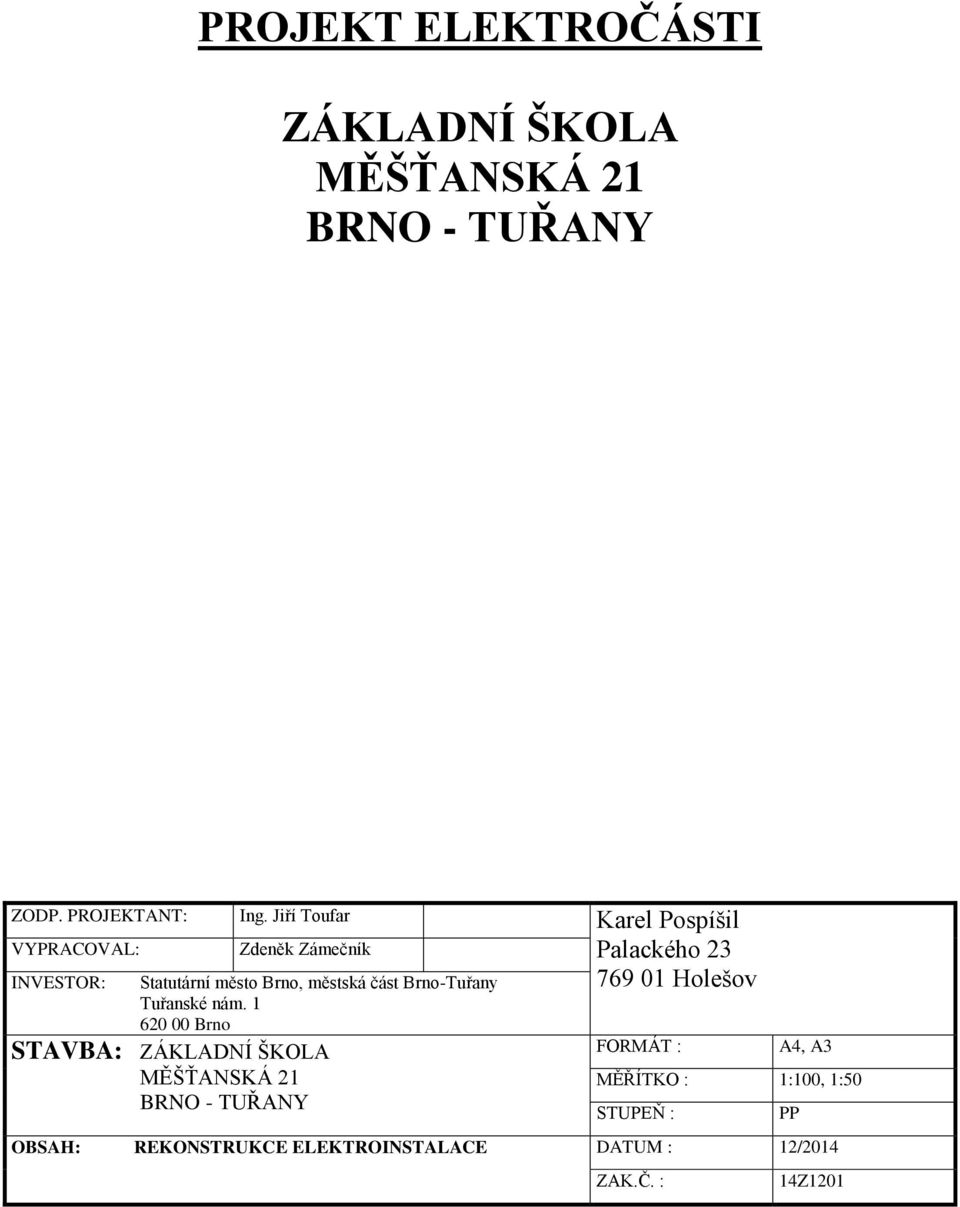

1 PROJEKT ELEKTROČÁSTI ZÁKLADNÍ ŠKOLA MĚŠŤANSKÁ 21 BRNO - TUŘANY ZODP. PROJEKTANT: Ing. Jiří Toufar Karel Pospíšil VYPRACOVAL: Zdeněk Zámečník Palackého Holešov INVESTOR: Statutární město Brno, městská část Brno-Tuřany Tuřanské nám Brno STAVBA: ZÁKLADNÍ ŠKOLA MĚŠŤANSKÁ 21 BRNO - TUŘANY FORMÁT : A4, A3 MĚŘÍTKO : 1:100, 1:50 STUPEŇ : OBSAH: REKONSTRUKCE ELEKTROINSTALACE DATUM : 12/2014 ZAK.Č. : PP 14Z1201

2 Strana : 2 OBSAH. 1. Technická zpráva. 2. Specifikace materiálu 3. Výkresy: 1.P.P. E0.1-1 ROZVODY SVĚTEL E0.1-2 ROZVODY SVĚTEL E0.2-1 ROZVODY ZÁSUVEK E0.3-1 ROZVODY SLABOPROUDU E0.4 HLAVNÍ POSPOJOVÁNÍ E0.5 RS0.1 E0.6 RM0.2 E0.8 ROZVODY ZÁSUVEK DÍLNA E0 LEGENDA ZNAČEK 1.N.P. E1.1-1 ROZVODY SVĚTEL E1.1-2 ROZVODY SVĚTEL E1.1-3 ROZVODY SVĚTEL E1.2-1 ROZVODY ZÁSUVEK E1.2-2 ROZVODY ZÁSUVEK E1.2-3 ROZVODY ZÁSUVEK E1.3-1 ROZVODY SLABOPROUDU E1.3-2 ROZVODY SLABOPROUDU E1.3-3 ROZVODY SLABOPROUDU E1.4 RH - HLAVNÍ ROZVADĚČ E1.5 RS1.1 - PŘÍZEMÍ CHODBA E1.6 RS1.2 - BYT ŠKOLNÍK E1.7 RS1.3 TĚLOCVIČNA E1.8 HLAVNÍ ROZVODY 2.N.P. E2.1-1 ROZVODY SVĚTEL E2.1-2 ROZVODY SVĚTEL E2.2-1 ROZVODY ZÁSUVEK E2.2-2 ROZVODY ZÁSUVEK E2.3-1 ROZVODY SLABOPROUDU E2.3-2 ROZVODY SLABOPROUDU E2.4 RS2.1 E2.5 RS2.2

3 Strana : 3 3.N.P. E3.1-1 ROZVODY SVĚTEL E3.1-2 ROZVODY SVĚTEL E3.2-1 ROZVODY ZÁSUVEK E3.2-2 ROZVODY ZÁSUVEK E3.3-1 ROZVODY SLABOPROUDU E3.3-2 ROZVODY SLABOPROUDU E3.4 RS3.1 E3.5 RS3.2 E3.6 RS3.3 4.N.P. E4.2-1 ROZVODY ZÁSUVEK E4.2-2 ROZVODY ZÁSUVEK E4.4 RS4.1 E4.5 RS4.2 E4.6 R-PC1 E4.7 R-PC2

4 Strana : 4 TECHNICKÁ ZPRÁVA 1. Předmět projektového dokumentace. 1.1 Rekonstrukce elektroinstalace. 2. Předložené podklady pro vypracování projektu. 2.1 Stavební výkresy. 2.2 Požadavky investora dle smlouvy o dílo. 2.3 Požadavky vedení školy dle zápisu ze dne Základní technické údaje. Rozvodná soustava: 3/N/PE AC 400/230V 50Hz TN-C-S 1/N/PE AC 230V 50Hz TN-C-S Instalovaný výkon : Světla 25,00 kw Ohřev TUV Ostatní Celkem 72,00 kw 18,00 kw 115,00 kw Soudobý příkon: 80,5 kw 4. Použité normy a vyhlášky ČSN ed.2 Elektrické instalace nízkého napětí Část 1: Základní hlediska, stanovení základních charakteristik, definice. ČSN ed.3 Elektrické instalace nízkého napětí Vnitřní elektrické rozvody. ČSN ed.2 Elektrická instalace nízkého napětí Část 4-41:Ochranná opatření pro zajištění bezpečnosti Ochrana před úrazem elektrickým proudem. ČSN ed.3 Část 5-51: Výběr a stavba elektrických zařízení Všeobecné předpisy ČSN ed.2 Elektrotechnické předpisy. Elektrická zařízení - Část 5-52: Výběr a stavba elektrických zařízení - Elektrická vedení ČSN ed.3 Elektrická instalace nízkého napětí Část 5-54: Výběr a stavba elektrických zařízení Uzemnění a ochranné vodiče. ČSN Elektrická instalace budov Část 5-559: Výběr a stavba elektrických zařízení - Svítidla a světelná instalace ČSN EN Světlo a osvětlení Osvětlení pracovních prostorů Část 1: Vnitřní pracovní prostory ČSN EN Systémy nouzového únikového osvětlení ČSN EN 1838 Světlo a osvětlení Nouzové osvětlení ČSN EN ed.2 Informační technologie Instalace kabelových rozvodů Část 2: Projektová příprava a výstavba v budovách

5 Strana : 5 5. Ochrana před úrazem elektrickým proudem. 5.1 Ochranné opatření : automatické odpojení od zdroje Základní ochrana Kryty dle ČSN ed.2 příloha A Izolací dle ČSN ed.2 příloha A. 5.2 Automatické odpojení v případě poruchy Automatickým odpojením od zdroje nadproudovými jistícími prvky. 5.3 Automatické odpojení v případě poruchy Automatickým odpojením od zdroje proudovými chrániči. 6. Technické řešení rozvodů. 6.1 Projekt neřeší N.P. Kuchyň a zázemí kuchyně N.P. Jídelní část P.P. Technické zázemí kuchyně P.P. Vzduchotechnika N.P. Rozvody světel N.P. Rozvody zásuvek P.P Rozvaděč RS0.1. Rozvaděč bude vybaven přepěťovou ochranou typu Světelné rozvody. Bude provedena kompletní rekonstrukce světelných rozvodů dle dokumentace. Elektroinstalace bude provedena kabely CYKY 3Cx1,5 v drátěných žlabech MERKUR a ochranných trubkách. Typy svítidel a počet jsou stanoveny výpočtem dle ČSN EN a jsou specifikovány v rozpisu materiálu Nouzové osvětlení. Na chodbě bude protipanické osvětlení a u všech únikových dveří bude umístěno nouzové osvětlení s piktogramem o směru úniku. Elektroinstalace bude provedena kabely CYKY 3Cx1,5 ve zdi Zásuvkové rozvody. Bude provedena kompletní rekonstrukce zásuvkových rozvodů dle dokumentace. Elektroinstalace bude provedena kabely CYKY 3Cx2,5 v drátěných žlabech MERKUR a ochranných trubkách. Zásuvky ABB jsou specifikovány v rozpisu materiálu Kotelna. Pro kotelnu bude připraven nový přívod do prozatímního rozvaděče, ze kterého budou napojeny stávající motorové a zásuvkové okruhy. Kotelna bude vypínána nouzovým tlačítkem stop na dveřích rozvaděče. Je předpokládáno, že tento rozvaděč bude nahrazen novým s kompletním řízením kotelny MaR Ekvipotenciální pospojování. Na chodbě v suterénu bude zřízena ekvipotenciální sběrnice, na kterou bude připojen hlavní přívod vody, hlavní přívod plynu, kovové konstrukce, potrubí kotelny, uzemnění základového zemniče a sběrnice PE hlavního rozvaděče RH Serverovna. Bude zde proveden zásuvkový rozvod v parapetním žlabu na zadní stěně. Pro zásuvky bude instalována přepěťová ochrana SPD typu 3. Zásuvky Tango jsou specifikovány v rozpisu materiálu.

6 Strana : Datové rozvody IT. Ze serverovny bude provedeno nové zatrubkování ohebnou trubkou 3 x MONOFLEX 1436, která povede až do 4.N.P. kde je RAK. Uložení trubek ve sklepě bude v drátěném žlabu a dále pak ve zdi. Vedení datových rozvodů musí být odděleně od rozvodů zásuvek a světel. V každém patře bude přerušení krabicí KP 250 pro odbočení do učeben Zásuvkové rozvody dílna. Bude provedeno doplnění zásuvkových rozvodů 230 V dle dokumentace, stávající rozvody zásuvek 24 V budou zachovány. V rozvaděči bude provedeno doplnění proudového chrániče s jističi. Elektroinstalace bude provedena kabely CYKY 3Cx2,5 ve zdi. Typy zásuvek jsou specifikovány v rozpisu materiálu N.P Rozvaděč RH. Rozvaděč bude doplněn o ovládání osvětlení na chodbě, upraven dle dokumentace a vybaven přepěťovou ochranou typu 1 a 2. Jednotlivé přístroje budou označeny dle dokumentace Hlavní rozvody pro rozvaděče. Pro rozvaděče RS na chodbách, školníka a tělocvičnu budou provedeny nové rozvody. Přívod pro kuchyň bude řešen s rekonstrukcí kuchyně Rozvaděč RS Sociální zařízení. Tyto rozvody jsou po rekonstrukci a bude provedeno napojení na nový rozvaděč RS Učebny, chodba, byt školníka, tělocvična a zázemí tělocvičny Světelné rozvody Bude provedena kompletní rekonstrukce světelných rozvodů dle dokumentace. Elektroinstalace bude provedena kabely CYKY 3Cx1,5 ve zdi. Typy svítidel a počet jsou stanoveny výpočtem dle ČSN EN a jsou specifikovány v rozpisu materiálu Světelné rozvody nouzového schodiště. Bude proveden nový rozvod se svítidly s nouzovým zdrojem. Elektroinstalace bude provedena kabely CYKY 5Cx1,5 ve zdi. Typy svítidel a počet jsou stanoveny výpočtem dle ČSN EN a jsou specifikovány v rozpisu materiálu Nouzové osvětlení. Na chodbách a schodišti bude navrženo protipanické osvětlení a u všech únikových dveří bude umístěno nouzové osvětlení s piktogramem o směru úniku. Elektroinstalace bude provedena kabely CYKY 5Cx1,5 ve zdi. Typy svítidel a počet jsou stanoveny ČSN EN a jsou specifikovány v rozpisu materiálu Zásuvkové rozvody. Bude provedena kompletní rekonstrukce zásuvkových rozvodů dle dokumentace. Elektroinstalace bude provedena kabely CYKY 3Cx2,5 ve zdi. Zásuvky Tango jsou specifikovány v rozpisu materiálu. Pro čtyři zásuvky u tabule, kde se předpokládá připojení PC a interaktivních tabulí bude instalována jedna společná přepěťová ochrana SPD typu 3.

7 Strana : Slaboproud. Bude provedeno kompletní zatrubkování školního rozhlasu, zvonku a časování hodin pro budoucí rekonstrukci. Hlavní rozvody budou trubkami monoflex 1436/1 a odbočky trubkami 1423/1. Vedení slaboproudých rozvodů musí být odděleně od rozvodů zásuvek a světel. Stávající reproduktory školního rozhlasu budou zachovány, budou jenom doplněny reproduktory školního rozhlasu v tělocvičně, jídelně a dílně. Stávající spínání školního zvonku a řízení hodin, které je umístěno u dveří do bytu školníka bude přemístěno do kanceláře vedle ústředny školního rozhlasu. Kabelové rozvody budou provedeny až dle specifikace typu ústředny Datové rozvody IT. Stávající datové rozvody v lištách budou nahrazeny trubkami ve zdi a v každé učebně bude zřízena příprava pro jednu datovou dvojzásuvku. Hlavní rozvody budou trubkami monoflex 1436/1 a odbočky trubkami 1423/1. Vedení datových rozvodů musí být odděleně od rozvodů zásuvek a světel. Kabelové rozvody budou řešeny samostatným projektem N.P Rozvaděč RS Rozvaděč RS Sociální zařízení. Tyto rozvody jsou po rekonstrukci a bude provedeno napojení na nový rozvaděč RS Učebny, kabinety, chodba, kanceláře Světelné rozvody. Bude provedena kompletní rekonstrukce světelných rozvodů dle dokumentace. Elektroinstalace bude provedena kabely CYKY 3Cx1,5 ve zdi. Typy svítidel a počet jsou stanoveny výpočtem dle ČSN EN a jsou specifikovány v rozpisu materiálu Světelné rozvody kancelář zástupce, sborovna a učebna Bude provedena kompletní rekonstrukce světelných rozvodů dle dokumentace. Elektroinstalace bude provedena kabely CYKY 3Cx1,5 ve zdi. Typy svítidel a počet jsou stanoveny výpočtem dle ČSN EN a jsou specifikovány v rozpisu materiálu Nouzové osvětlení. Na chodbách a schodišti bude navrženo protipanické osvětlení a u všech únikových dveří bude umístěno nouzové osvětlení s piktogramem o směru úniku. Elektroinstalace bude provedena kabely CYKY 5Cx1,5 ve zdi. Typy svítidel a počet jsou stanoveny ČSN EN a jsou specifikovány v rozpisu materiálu.

8 Strana : Zásuvkové rozvody. Bude provedena kompletní rekonstrukce zásuvkových rozvodů dle dokumentace. Elektroinstalace bude provedena kabely CYKY 3Cx2,5 ve zdi. Zásuvky Tango jsou specifikovány v rozpisu materiálu. Pro čtyři zásuvky u tabule, kde se předpokládá připojení PC a interaktivních tabulí bude instalována jedna společná přepěťová ochrana SPD typu Zásuvkové rozvody kancelář zástupce, sborovna a učebna Stávající zásuvkové obvody budou zachovány a doplněny obvody dle dokumentace zásuvkami ABB Classic. V místech připojení PC budou vyměněny zásuvky za typy s přepěťovou ochranou SPD typu 3. Elektroinstalace bude provedena kabely CYKY 3Cx2,5 ve zdi. Typy zásuvek jsou specifikovány v rozpisu materiálu Slaboproud. Bude provedeno kompletní zatrubkování školního rozhlasu, zvonku a časování hodin pro budoucí rekonstrukci. Hlavní rozvody budou trubkami monoflex 1436/1 a odbočky trubkami 1423/1. Vedení slaboproudých rozvodů musí být odděleně od rozvodů zásuvek a světel. Stávající reproduktory školního rozhlasu budou zachovány a doplněny ve sborovně a zadní učebně č Ústředna rozhlasu bude umístěna v kanceláři ve 2.N.P. odkud bude provedeno zatrubkování do všech míst. Kabelové rozvody budou provedeny až dle specifikace typu ústředny Datové rozvody IT. Stávající datové rozvody v lištách budou nahrazeny trubkami ve zdi a v každé učebně, kabinetu a kancelářích bude zřízena příprava pro datové dvojzásuvky. Hlavní rozvody budou trubkami monoflex 1436/1 a odbočky trubkami 1423/1. Vedení datových rozvodů musí být odděleně od rozvodů zásuvek a světel. Kabelové rozvody budou řešeny samostatným projektem N.P Rozvaděč RS Rozvaděč RS Sociální zařízení. Tyto rozvody jsou po rekonstrukci a bude provedeno napojení na nový rozvaděč RS Učebny, kabinet a chodba Světelné rozvody Bude provedena kompletní rekonstrukce světelných rozvodů dle dokumentace. Elektroinstalace bude provedena kabely CYKY 3Cx1,5 ve zdi. Typy svítidel a počet jsou stanoveny výpočtem dle ČSN EN a jsou specifikovány v rozpisu materiálu.

9 Strana : Nouzové osvětlení. Na chodbách a schodišti bude navrženo protipanické osvětlení a u všech únikových dveří bude umístěno nouzové osvětlení s piktogramem o směru úniku. Elektroinstalace bude provedena kabely CYKY 3Cx1,5 ve zdi. Typy svítidel a počet jsou stanoveny ČSN EN a jsou specifikovány v rozpisu materiálu Zásuvkové rozvody. Bude provedena kompletní rekonstrukce zásuvkových rozvodů dle dokumentace. Elektroinstalace bude provedena kabely CYKY 3Cx2,5 ve zdi. Zásuvky Tango jsou specifikovány v rozpisu materiálu. Pro čtyři zásuvky u tabule, kde se předpokládá připojení PC a interaktivních tabulí bude instalována jedna společná přepěťová ochrana SPD typu Slaboproud. Bude provedeno kompletní zatrubkování školního rozhlasu, zvonku a časování hodin pro budoucí rekonstrukci. Hlavní rozvody budou trubkami monoflex 1436/1 a odbočky trubkami 1423/1. Vedení slaboproudých rozvodů musí být odděleně od rozvodů zásuvek a světel. Stávající reproduktory školního rozhlasu budou zachovány. Kabelové rozvody budou provedeny až dle specifikace typu ústředny Datové rozvody IT. Stávající datové rozvody v lištách budou nahrazeny trubkami ve zdi a v každé učebně, kabinetu a kancelářích bude zřízena příprava pro datové dvojzásuvky. Hlavní rozvody budou trubkami monoflex 1436/1 a odbočky trubkami 1423/1. Vedení datových rozvodů musí být odděleně od rozvodů zásuvek a světel. Kabelové rozvody budou řešeny samostatným projektem N.P Rozvaděč RS Rozvaděč RS Sociální zařízení. Tyto rozvody jsou po rekonstrukci a bude provedeno napojení na nový rozvaděč RS Učebny, kabinet a chodba Světelné rozvody Tyto rozvody jsou po rekonstrukci a bude provedeno přepojení na nový rozvaděč RS4.1 a RS Zásuvkové rozvody. Stávající zásuvkové rozvody budou zachovány a přepojeny na rozvaděč RS4.1 RS 4.2. U těchto rozvodů není řešena ochrana proti přepětí. Klimatizační jednotky, které jsou připojeny kabely v lištách budou uloženy do zdi a připojeny přímo do nového rozvaděče. V PC učebnách bude umístěn samostatný rozvaděč pro rozvody PC s jištěním a proudovým chráničem typu G. Elektroinstalace bude provedena kabely CYKY 3Cx2,5 v parapetní žlabu na zdi nebo na boku lavic. Zásuvky Tango jsou specifikovány v rozpisu materiálu. Vždy pro čtyři zásuvky bude instalována jedna společná přepěťová ochrana SPD typu 3.

10 Strana : Slaboproud. Není v řešení Datové rozvody IT. Datové rozvody v PC učebnách budou řešeny techniky IT. Je možné využít parapetního žlabu, kde bude zřízena stínící přepážka. 7. Bezpečnost provozu. Předpokladem pro řádný a trvalý provoz el. zařízení je správná obsluha a údržba el. zařízení dle příslušných norem a pokynů výrobců. Manipulaci s rozvaděči a s el. zařízením může provádět pouze osoba s kvalifikací znalá přezkoušena ze základních elektrotechnických a bezpečnostních předpisů. Na zařízení musí být prováděna pravidelná údržba a prohlídky (revize) dle platných norem a předpisů. Osoby určené k obsluze el. zařízení musí být náležitě a prokazatelně proškoleny a obeznámeny s provozním zařízením a nebezpečím, jež může vniknout při práci.
