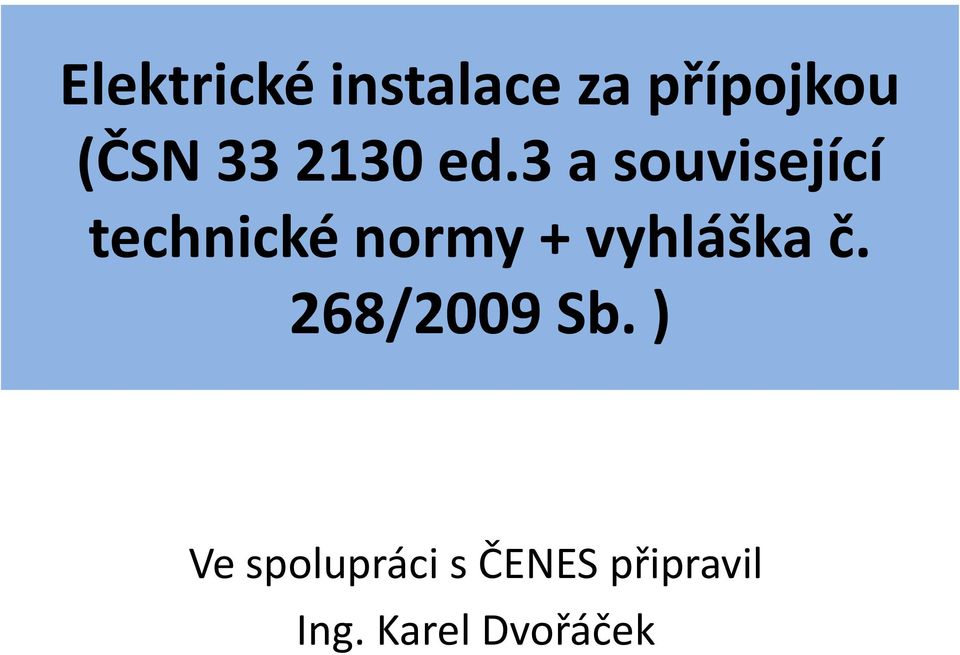

1 Elektrické instalace za přípojkou (ČSN ed.3 a související technické normy + vyhláška č. 268/2009 Sb. ) Ve spolupráci s ČENES připravil Ing. Karel Dvořáček

2 Požadavky vyhlášky 268/2009 Sb. - o technických požadavcích na stavby - požadavky na elektroinstalaci 1. Stavba musí být navržena a provedena tak, aby byla při respektování hospodárnosti vhodná pro určené využití a aby současně splnila základní požadavky, kterými jsou: a) mechanická odolnost a stabilita, b) požární bezpečnost, c) ochrana zdraví osob a zvířat, zdravých životních podmínek a životního prostředí, d) ochrana proti hluku, e) bezpečnost při užívání, f) úspora energie a tepelná ochrana. 2

3 Požadavky vyhlášky 268/2009 Sb. - o technických požadavcích na stavby - požadavky na elektroinstalaci 2. Technické vybavení staveb v záplavových územích musí být navrženo a provedeno se zvýšenou odolností proti možným účinkům vod při povodních. Technické provedení trafostanic, hlavních rozvaděčů elektřiny, elektrických rozvodů a rozvodů sítí elektronických komunikací, hlavních uzávěrů plynu a vody, odvádění odpadních vod ze staveb, zařízení kotelen na vytápění budov a strojoven výtahů budov pro bydlení a občanského vybavení musí odpovídat požadavkům pro bezpečnou obsluhu a funkčnost při možném zaplavení vodou při povodni. 3

4 Požadavky vyhlášky 268/2009 Sb. - o technických požadavcích na stavby - požadavky na elektroinstalaci 3. Podlahy: Instalace uložené v podlaze nesmí narušit vlastnosti podlahy požadované pro příslušný prostor. Výtahové a větrací šachty Ve výtahové šachtě nesmí být umístěna žádná vedení technického vybavení nebo jiná technická zařízení, která nejsou potřebná pro provoz a bezpečnost výtahu. Do větrací šachty nesmí být umístěno žádné vedení technického vybavení. 4

5 5

6 Požadavky vyhlášky 268/2009 Sb. - o technických požadavcích na stavby - požadavky na elektroinstalaci 4. Připojení staveb k distribučním sítím, vnitřní silnoproudé rozvody a vnitřní rozvody sítí elektronických komunikací Vnitřní silnoproudé rozvody se připojují na distribuční sítě přípojkou, nebo rozšířením (z) distribuční soustavy elektřiny. Vnitřní rozvody elektronických komunikací se připojují na vnější síť elektronických komunikací přípojkou. 6

7 Požadavky vyhlášky 268/2009 Sb. - o technických požadavcích na stavby - požadavky na elektroinstalaci 5/1. Elektrický rozvod musí podle druhu provozu splňovat v souladu s normovými hodnotami požadavky na: a) bezpečnost osob, zvířat a majetku, b) provozní spolehlivost v daném prostředí při určeném způsobu provozu a vlivu prostředí, c) přehlednost rozvodu, umožňující rychlou lokalizaci a odstranění případných poruch, d) snadnou přizpůsobivost rozvodu při požadovaném přemísťování elektrických zařízení a strojů, 7

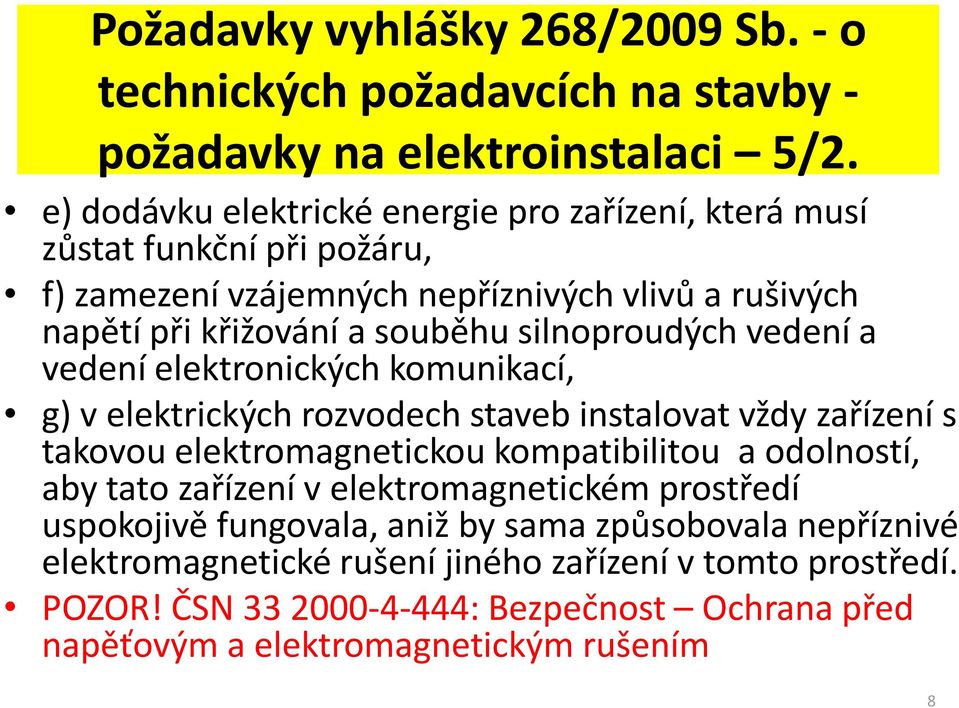

8 Požadavky vyhlášky 268/2009 Sb. - o technických požadavcích na stavby - požadavky na elektroinstalaci 5/2. e) dodávku elektrické energie pro zařízení, která musí zůstat funkční při požáru, f) zamezení vzájemných nepříznivých vlivů a rušivých napětí při křižování a souběhu silnoproudých vedení a vedení elektronických komunikací, g) v elektrických rozvodech staveb instalovat vždy zařízení s takovou elektromagnetickou kompatibilitou a odolností, aby tato zařízení v elektromagnetickém prostředí uspokojivě fungovala, aniž by sama způsobovala nepříznivé elektromagnetické rušení jiného zařízení v tomto prostředí. POZOR! ČSN : Bezpečnost Ochrana před napěťovým a elektromagnetickým rušením 8

9 Požadavky vyhlášky 268/2009 Sb. - o technických požadavcích na stavby - požadavky na elektroinstalaci 5/3. Transformační stanice a náhradní zdroje elektrické energie umístěné v budovách musí vyhovět všem požadavkům na zajištění bezpečnosti, hygienickým požadavkům na ochranu životního prostředí a požárně bezpečnostním požadavkům. Stavba musí umožňovat vstup silnoproudých kabelů a kabelů sítí elektronických komunikací do budovy, umístění rozvodných skříní a provedení vnitřních silnoproudých rozvodů a vnitřních rozvodů sítí elektronických komunikací až ke koncovým bodům sítě. Vnitřní silnoproudé rozvody a vnitřní rozvody sítí elektronických komunikací musí splňovat požadavky na zabezpečení proti zneužití. 9

10 Požadavky vyhlášky 268/2009 Sb. - o technických požadavcích na stavby - požadavky na elektroinstalaci 5/4. Každá stavba musí mít trvale přístupné a viditelně trvale označené zařízení umožňující vypnutí elektrické energie. U staveb se zřizuje hlavní ochranná přípojnice a její uzemnění se provede propojením se základovým zemničem. Zásuvky se jmenovitým proudem nepřesahujícím 16 A musí splňovat národně stanovené parametry. 10

11 Požadavky vyhlášky 268/2009 Sb. - o technických požadavcích na stavby - požadavky na elektroinstalaci 5/5. 11

12 Požadavky vyhlášky 268/2009 Sb. - o technických požadavcích na stavby - požadavky na elektroinstalaci 5/6. 8 vyhlášky 268/ Základní požadavky - 1 1) Stavba musí být navržena a provedena tak, aby byla při respektování hospodárnosti vhodná pro určené využití a aby současně splnila základní požadavky, kterými jsou: a) mechanická odolnost a stabilita, b) požární bezpečnost, c) ochrana zdraví osob a zvířat, zdravých životních podmínek a životního prostředí, d) ochrana proti hluku, e) bezpečnost při užívání, f) úspora energie a tepelná ochrana. 12

13 Požadavky vyhlášky 268/2009 Sb. - o technických požadavcích na stavby - požadavky na elektroinstalaci 5/6. 8 vyhlášky 268/ Základní požadavky - 2 2) Stavba musí splňovat požadavky uvedené v odstavci 1 při běžné údržbě a působení běžně předvídatelných vlivů po dobu plánované životnosti stavby. (3) Výrobky, materiály a konstrukce navržené a použité pro stavbu musí zaručit, že stavba splní požadavky podle odstavce 1. 13

14 Čeká nás i toto řešení?

15 A i toto řešení?

16 ČSN ed. 3 - Elektrické instalace nízkého napětí Vnitřní elektrické rozvody Nahrazuje ČSN ed. 2 Elektrické instalace nízkého napětí Vnitřní elektrické rozvody zpracovanou v roce 2008, vyšlou v roce Důvodem je větší množství změn požadavků v navazujících předpisech, jak legislativních, tak normativních, proto bylo přijato rozhodnutí, že je normu třeba revidovat a nové skutečnosti do ní zapracovat. 16

17 Základní požadavky na elektrické rozvody - 1 Elektrická zařízení musí být vybrána a instalována s ohledem na vnější vlivy, jimž zařízení může být vystaveno v souladu s ČSN ed. 3. Z tohoto důvodu musí být pro každý elektrický rozvod jednoznačně určeny vnější vlivy, které na něj budou v místě instalace působit. Při určování vnějších vlivů je nutno přihlédnout k požadavkům dalších norem ze souboru ČSN (např. ČSN ed. 2, části 7) a dále především k požadavkům norem protipožární bezpečnost (např. ČSN ). Do protokolu o určení vnějších vlivů je nutno zapracovat i další požadavky ostatních profesí majících vliv na návrh a provedení elektrických rozvodů z hlediska bezpečnosti a způsobu provedení. V návaznosti na to je nutné respektovat požadavky vyhlášky č. 73/2010 Sb. 17

18 Základní požadavky na elektrické rozvody - 2 U objektů pro bydlení určených pro bydlení osob se zdravotním postižením je vždy v Protokolu o určení vnějších vlivů určit u třídy vnějšího vlivu BA 3 (osoby se zdravotním postižením) bližší specifikaci zdravotního postižení osob, pro které jsou byty určeny. Zde je nutno především vycházet z vyhlášky č. 398/2009, o obecných technických požadavcích zabezpečujících bezbariérové užívání staveb. 18

19 POZOR! Platí modifikace k Elektromagnetická kompatibilita (ČSN ed. 3) Osoby odpovědné za pevné instalace musí na požádání poskytnout dokumentaci, která je stanovena směrnicí EMC 2004/108. Úroveň podrobností dokumentace se může pohybovat od velmi jednoduchých informací k velmi podrobné dokumentaci pro složité instalace zahrnující potencionálně důležité aspekty EMC. 19

20 Jak řešit povinnost poskytnutí dokumentace k EMC? Elektromagnetická kompatibilita - Úroveň odolnosti zařízení se volí s ohledem na elektromagnetické vlivy, které mohou vzniknout při instalaci a zapojení pro normální provoz; rovněž je nutno brát v úvahu kontinuitu obsluhy, nezbytné pro provoz. Z hlediska emisí elektromagnetického rušení se musí volit elektrické zařízení s dostatečně nízkou úrovní emisí, aby nemohlo způsobit elektromagnetickou vazbu po vedení či šířením vzduchem s jiným elektrickým zařízením umístěným uvnitř či vně budovy. Je-li to nezbytné, instaluje se ochranné opatření pro minimalizaci emisí (viz ČSN ). 20

21 Podmínky pro připojení k sítím V průběhu předprojektové přípravy je nutno projednat připojovací podmínky pro: silová zařízení s příslušným provozovatelem distribuční soustavy; napojení na síť nebo sítě elektronických komunikací jednoho nebo více poskytovatelů, které s dodatečnou flexibilitou pokryje současné i budoucí možné potřeby zákazníka zejména s ohledem na hlasové (telefonní), datové (připojení k internetu, přenos dat spotřeby energií, inteligenci budovy/domácnosti apod.), video (TV, HDTV, VoIP) a audio (R, evakuační R) služby s možností volby mezi poskytovateli. 21

22 Vstupy kabelů vnějších sítí do budovy Pro vstupy kabelů vnějších sítí do budovy a pro uložení vnějších sítí v budově musí být provedeny stavební úpravy v souladu s projektem vnějších sítí, což znamená rovněž zajištění odpovídajících prostor pro umístění rozvaděčů elektronických komunikací (samostatná místnost, případně část technického podlaží). 22

23 Prostup vedení prochází konstrukčními prvky - 1 Tam, kde vedení prochází konstrukčními prvky budovy, jako jsou podlahy, stěny, krovy, stropy, příčky nebo protipožární zábrany, musí být otvory, které v důsledku prostupu vedení vzniknou, utěsněny v souladu se stupněm požární odolnosti (pokud je požadována) předepsané pro příslušný konstrukční prvek budovy předtím, než byl prostup proveden (viz soubor ČSN EN ISO 834 Stavební konstrukce - Těsnicí hmoty - Tmely - Stanovení tahových vlastností při udržovaném protažení a ČSN ed. 2 Elektrické instalace nízkého napětí - Část 5-52: Výběr a stavba elektrických zařízení - Elektrická vedení ). 23

24 Prostup vedení prochází konstrukčními prvky - 2 Veškeré prostupy - podzemní prostupy kabelů z terénu do budovy je třeba zajistit proti vnikání vlhkosti do budovy. V případě, že je v místě objektu rozveden plyn, je nutné rovněž tyto prostupy zajistit proti vnikání plynu do budovy. 24

25 Vybavení objektu náhradním zdrojem elektřiny Je-li objekt vybaven náhradním zdrojem elektřiny, který je určen k napájení vnitřních elektrických rozvodů, musí tento zdroj a jeho připojení vyhovovat požadavkům ČSN ed. 2 Elektrické instalace nízkého napětí - Část 5-55: Výběr a stavba elektrických zařízení - Ostatní zařízení - Článek 551: Nízkonapěťová zdrojová zařízení. Náhradní zdroje určené pro ostrovní provoz nesmějí být k vnitřním rozvodům, určeným v normálním provozu pro napájení z distribuční sítě, připojovány. 25

26 Rozváděče a rozvodnice Rozváděče a rozvodnice se osazují ve svislé poloze na místě přístupném podle provozních a bezpečnostních podmínek. Rozvodnice a elektrorozvodná jádra s dveřmi, které po otevření dveří nemají krytí alespoň IP 20, nesmí být otvíratelné bez použití nástroje a musí být označeny výstražnou tabulkou podle ČSN ISO 3864 (018010) Grafické značky - Bezpečnostní barvy a bezpečnostní značky soubor. Před elektroměrovým rozváděčem (rozvodnicí) nebo jádrem musí být volný prostor o hloubce alespoň 80 cm rovné plochy nebo terénu definitivně upraveného a o šířce minimálně v půdoryse rozváděče (rozvodnice), umožňující bezpečnou manipulaci s přístroji v rozváděči. Tento prostor nesmí však být nad schody. 26

27 Rozvodnice obsahující elektroměr a jistič před elektroměrem upravitelného bytu a bytu zvláštního určení - 1 Rozvodnice obsahující elektroměr a jistič před elektroměrem upravitelného bytu a bytu zvláštního určení pro osoby s pohybovým postižením se nesmějí umísťovat na mezipodestě. U bytů zvláštního určení pro osoby se zrakovým postižením se toto řešení nedoporučuje. Před elektroměrovým rozváděčem (rozvodnicí) nebo jádrem obsahujícím elektroměr a jistič před elektroměrem upravitelného bytu a bytu zvláštního určení pro osoby s pohybovým postižením musí být volný prostor o hloubce minimálně mm x mm rovné plochy nebo terénu definitivně upraveného. Je-li rozvaděč širší, je nutno zajistit manipulační prostor o šířce minimálně v půdoryse, umožňující bezpečnou manipulaci s přístroji v rozváděči. Tento prostor nesmí však být nad schody. 27

28 Rozvodnice obsahující elektroměr a jistič před elektroměrem upravitelného bytu a bytu zvláštního určení - 2 U upravitelného bytu a bytu zvláštního určení pro osoby s pohybovým postižením musí být elektroměr ve výšce 600 mm až 1200 mm nad podlahou a musí být umístěn ve vzdálenosti nejméně 500 mm od pevné překážky (například rohu stěn). 28

29 Světelné obvody - 1 Automatické spínače umělého osvětlení reagující na výskyt osob v osvětlovaném prostoru je nutno umístit tak, aby spolehlivě reagovaly na vstup, pohyb a přítomnost osob ve sledovaném prostoru. Při použití těchto automatických spínačů pro osvětlení schodišť, nebo svažitých chodeb je nutno zajistit i dostatečný předstih jejich funkce před dosažením pohybující se osobou počátku změny úrovně podlahy, nebo počátku schodiště. Pro dobu jejich sepnutí je třeba nastavit odpovídající dobu, viz TNI Elektrické instalace nízkého napětí Vnitřní elektrické rozvody. 29

30 Světelné obvody - 2 Vedení světelného obvodu se jistí jističi nebo pojistkami nebo jiným jisticím prvkem se jmenovitým proudem nejvýše 25 A; vedení musí mít takový průřez, aby bylo předřazeným jisticím prvkem jištěno proti přetížení i zkratu. Je-li v prostorech bytových domů, občanské výstavby a na pracovištích užito proudových chráničů, pak žádný proudový chránič nesmí chránit více než jeden světelný obvod. Na toaletách pro zdravotně postižené se požaduje protipanické osvětlení v souladu s EN 1838: 2013 Světlo a osvětlení - Nouzové osvětlení. 30

31 Světelné obvody 3 Správné řazení svítidel ve školních učebnách (kancelářích) dle požadavků hygieny 31

32 Světelné obvody 4 Nesprávné řazení svítidel ve školních učebnách (kancelářích) dle požadavků hygieny 32

33 Všeobecné požadavky na silové rozvody - zásuvkové obvody - 1 Zásuvky musí mít ochranný kolík připojený na ochranný vodič. Jednofázové zásuvky se doporučuje připojit tak, aby ochranný kolík byl nahoře a nulový (střední) vodič, aby byl připojen na pravou dutinku při pohledu zpředu viz též ČSN Zásuvky musí být voleny podle napětí a proudové soustavy. Při použití dvou napěťových soustav musí být zásuvky vždy nezáměnné. Zásuvky musí vyhovět požadavkům: ČSN EN ed. 3, nebo ČSN EN ed. 2, pokud je požadována zaměnitelnost. Zásuvky se jmenovitým proudem nepřesahujícím 16 A musí odpovídat příslušným národním normám. (Národní vzory zásuvek pro ČR jsou uvedeny v IEC-TR 60083:2006). Případné připojení nulového vodiče na levou dutinku však účinnost ochrany neovlivňuje, neboť z hlediska ochrany je rozhodující připojení ochranného vodiče k ochrannému kontaktu. 33

34 Všeobecné požadavky na silové rozvody - zásuvkové obvody - 2 Jednofázové zásuvky. Na jeden zásuvkový obvod lze připojit nejvýše 10 zásuvkových vývodů (dvojzásuvka i vícenásobná zásuvka se považují za jeden zásuvkový vývod), přičemž celkový instalovaný příkon nesmí překročit 3680 VA při jištění 16 A (2300 VA při jištění 10 A). Zásuvky s dvojitými svorkami se doporučuje připojovat smyčkováním. Dvojzásuvka je určená pro připojení na jeden obvod a nesmí se přerušit propojení obou zásuvek. Vícenásobná zásuvka může být připojena na různé obvody pouze za předpokladu, že bude použita taková instalační krabice, která prostory pod jednotlivými sousedními zásuvkami odděluje izolačními přepážkami. Do univerzální instalační krabice bez prostorového oddělení je možno umístit pouze zásuvky a spínače, které jsou připojeny na stejný obvod. 34

35 Zásuvkové obvody a RCD Zásuvkové obvody do 20 A musí mít doplňkovou ochranu tvořenou proudovým chráničem s vybavovacím residuálním proudem nepřekračujícím 30 ma v souladu s ČSN ed. 2. Toto opatření se vztahuje i na trojfázové zásuvky připojené na obvod s jištěním do 20 A. Trojfázové zásuvky se jmenovitým proudem vyšším než 20 A a do 32 A se doporučuje vybavit doplňkovou ochranu tvořenou proudovým chráničem s vybavovacím residuálním proudem 30 ma a zásuvky připojené na obvod s jištěním 32 A a více doplňkovou ochranu tvořenou proudovým chráničem s vybavovacím residuálním proudem 100 ma. 35

36 Zásuvkové obvody a RCD Výše uvedené ustanovení není nutno uplatňovat u zásuvek nepřístupných laické veřejnosti a zásuvek pro speciální druh zařízení (například zařízení kancelářské a výpočetní techniky velkého rozsahu nebo pro chladicí a mrazicí zařízení potravin velkého objemu, tj. zásuvky pro napájení zařízení, jehož nežádoucí vypnutí by mohlo být příčinou značných škod viz ČSN ed. 2). Pro elektrické spotřebiče, u nichž je to výrobcem určeno v návodu k montáži, se zřizuje samostatný zásuvkový obvod. V upravitelných bytech a bytech určených pro osoby se zrakovým postižením musí být pokoje vybaveny nejméně třemi dvojitými elektrickými zásuvkami umožňujícími užití kompenzačních pomůcek na bázi PC a audiotechniky. 36

37

38 Zásuvky ve školách se zřizují v každé učebně a tělocvičně Zásuvky ve školách se zřizují v každé učebně a tělocvičně; v herně a v denní místnosti mateřských škol a jeslí se zřizují dvě zásuvky určené pro úklid, pro připojení audiovizuální techniky apod. Tyto zásuvky musí být odpínatelné, např. jističem v rozváděči. U mateřských škol a jeslí se kromě toho požaduje ochrana před svévolným dotykem, např. použitím bezpečnostní zátky vyjímatelné ze zásuvky pouze zvláštním nástrojem. Ve školních učebnách se zásuvky u umývadel nesmějí umísťovat blíže než 1,5 m od umývacího prostoru. Toto ustanovení se netýká školních laboratoří a odborných učeben. 38

39 Umývací prostor - zůstává 39

40 Umývací prostor v bezbariérových bytech V bezbariérových bytech se doporučuje připojovat svítidla pro osvětlení umývacího prostoru zásadně na obvod vybavený proudovým chráničem s vypínacím residuálním proudem 30 ma. 40

41 Rozměrové poměry ve větších rodinných domech (s ohledem na délky vedení) Obvyklé rozměrové poměry v bytech (s ohledem na délky vedení) Maximální délky vedení s jádry z Cu bytových obvodů v závislosti na úbytku napětí Průřez [mm 2 ] Úbytek napětí [V] Jištění [A] Délka vedení [m] Určení [mm 2 ] [V] [A] [m] 1, Světelné obvody 1, , Chladničky, mrazničky 2, Byt.jádra atd. 2, Automatické pračky, sušičky prádla, myčky nádobí, atd. 2, Zásuvky Bytová jádra Automatické pračky, sušičky prádla, myčky nádobí, atd Zásuvky 41

42 Obvody pro osvětlení společných komunikací Osvětlení pro jednotlivé prostory se navrhuje podle příslušných norem a hygienických předpisů. Pro osvětlení obytných budov platí ČSN Obytné budovy a pro budovy občanské výstavby ČSN EN ( ) Světlo a osvětlení - Osvětlení pracovních prostorů - Část 1: Vnitřní pracovní prostory. Pro nouzové osvětlení platí EN 1838:2013 a ČSN Pravidelné kontroly nouzového osvětlení se provádějí v souladu s požadavky ČSN EN Systémy nouzového únikového osvětlení a v případě instalovaného automatického testu v areálu podle ČSN EN ed. 2 Automatické zkušební systémy pro nouzové únikové osvětlení napájené z baterií. 42

43 Typ kabelu k nouzovému osvětlení s vlastním zdrojem K nouzovému osvětlení se svítidly s vlastní baterií, která splňují podmínky z hlediska doby svého provozu, je nutné přivést jenom jedno napájecí vedení. Toto vedení není podle samostatným vedením, které slouží ve smyslu čl ČSN :2009, k připojení elektrických zařízení sloužících k protipožárnímu zabezpečení objektu (k tomuto napájení slouží vnitřní akumulátorová baterie svítidla), a tudíž nemusí splňovat náročné požadavky tohoto článku. Důvodem, který by mohl bránit použití kabelů CYKY k nouzovým svítidlům s vlastní akumulátorovou baterií, mohlo být to, že by tyto kabely byly volně vedeny bez další ochrany a že by hmotnost jejich izolace všech volně vedených vodičů a kabelů přesahovala 0,2 kg na m3 obestaveného prostoru místnosti, přičemž v posuzované místnosti by připadalo na osobu méně než 10 m2 půdorysné plochy. Další podrobnosti k této otázce jsou uvedeny v čl ČSN :2009 nebo čl ČSN :

44 Osvětlení společných komunikací - 1 Rozvody pro osvětlení schodišť, u nástupišť výtahů, chodeb apod.), se provádí těmito způsoby: a) s jedním obvodem svítidla jsou zapojena na jeden obvod, b) se dvěma obvody svítidla jsou zapojena na dva obvody jedné fáze tak, aby při poruše jednoho obvodu bylo možno zabezpečit orientační osvětlení o minimální intenzitě 2 lx z druhého obvodu, c) se dvěma nebo více obvody svítidla jsou zapojena na obvody napájené ze dvou, popř. tří fází tak, aby při poruše jednoho obvodu bylo možno zabezpečit orientační osvětlení o minimální intenzitě 2 lx z ostatních obvodů, d) nouzovým osvětlením, které doplňuje jeden ze způsobů osvětlení uvedených v odstavcích a), b) nebo c). 44

45 Osvětlení společných komunikací - 2 Nouzové osvětlení se napájí ze zdroje na síti nezávislého (baterie nebo UPS) a zapíná se automaticky, a to: u způsobu uvedeného v odstavci a) při přerušení napájení obvodu pro osvětlení společných komunikací, u způsobu uvedeného v odstavci b) a c) při přerušení napájení rozvaděče, na němž jsou jištěny obvody pro osvětlení společných komunikací. 45

46 Osvětlení společných komunikací - 3 Výška budovy 1) Budovy pro bydlení Budovy občanské výstavby a obdobného charakteru počet nadzemních podlaží výška v metrech Způsob osvětlení do 1 a) a) do 4 do 9 b) b) od 5 do 8 nad 9 do 22,5 b) nebo c) 2) b) nebo c) 2) od 9 do 16 nad 22,5 do 45 c) 3) d) 4) nad 16 nad 45 d) 4) d) 4) 46

47 Rozvody elektronických komunikací v bytech pro osoby s omezenou možností pohybu Na WC určeném pro osoby s omezenou možností pohybu musí být v dosahu ze záchodové mísy a to ve výšce 600 až 1200 mm nad podlahou a také v dosahu z podlahy a to nejvýše 150 mm nad podlahou ovladač signalizačního systému nouzového volání. Rovněž v koupelnách určených pro tyto osoby se zřizuje v prostoru sprchového koutu (vany) signalizace tak, aby byla dosažitelná i z výšky 150 mm nad dnem sprchového koutu, vany. 47

48 Bezbariérové byty a byty zvláštního - určení stupni elektrizace V bezbariérových bytech a u bytů zvláštního určení musí být rozvody energií v bytě takové, aby nemusela být použita žádná lokální topidla ani ostatní spotřebiče s otevřeným plamenem. Z výše uvedeného vyplývá, že tyto byty je nutno navrhovat ve stupni elektrizace B. 48

49 Počet a minimální průřezy vodičů hlavního domovního vedení v bytových domech s byty stupně elektrizace A a B Počet a minimální průřez vodičů hlavního domovního vedení v mm 2 Stupeň elektrizace bytů AI 1) Cu Počet bytů připojených na hlavní domovní vedení (4x16) (4x25) (4x35) (4x50) (4x70) (4x95) 4x10 4x16 4x25 4x35 4x50 4x70 4x95 A do 7 8 až až až až až až 46 B do 3 4až 5 6 až 7 8 až až až až 27 49

50 Tabulka pro informativní určení počtu osob Počty osob by měl zásadně určit specialista profese stavební. V případě, že tak neučiní lze použít následující tabulku pro informativní určení počtu osob. 50

51 Typ objektu Půdorysná plocha vztažená na jednu osobu 1) Doporučený součinitel korekce výpočtového počtu osob pro stanovení zda objekt bude vyhrazené technické zařízení třídy I., skupiny D 2) Obytný dům 20 m 2 1,5 Administrativní budova Půdorysná plocha kanceláře vztažená na jednu osobu 1) Pomocné místnosti >100 m 2 1) Limitující počet osob, v němž se obytný dům stává vyhrazené zařízení třídy I., skupiny D 2) 133 Limitující počet osob, v němž se administrativní budova stává vyhrazeným technickým zařízením třídy I., skupina D: 5 m Limitující podlahová plocha kanceláří, při níž se administrativní budova stává vyhrazeným technickým zařízením třídy I., skupina D: 8 m m 2 Pomocné místnosti >200 m 2 na 1 osobu 1) 10 m 2 1) V souladu s ČSN ) Dle vyhlášky 73/2010 Sb. 51

52 Elektrické instalace za přípojkou (ČSN ed.3 a související technické normy + vyhláška 268/2009 Sb. ) Děkuji za pozornost. 52
