1 Zařízení jednoúčelová a ve zvláštních objektech Ing. Tomáš Mlčák, Ph.D. Fakulta elektrotechniky a informatiky VŠB TUO Katedra elektrotechniky Technické vybavení budov

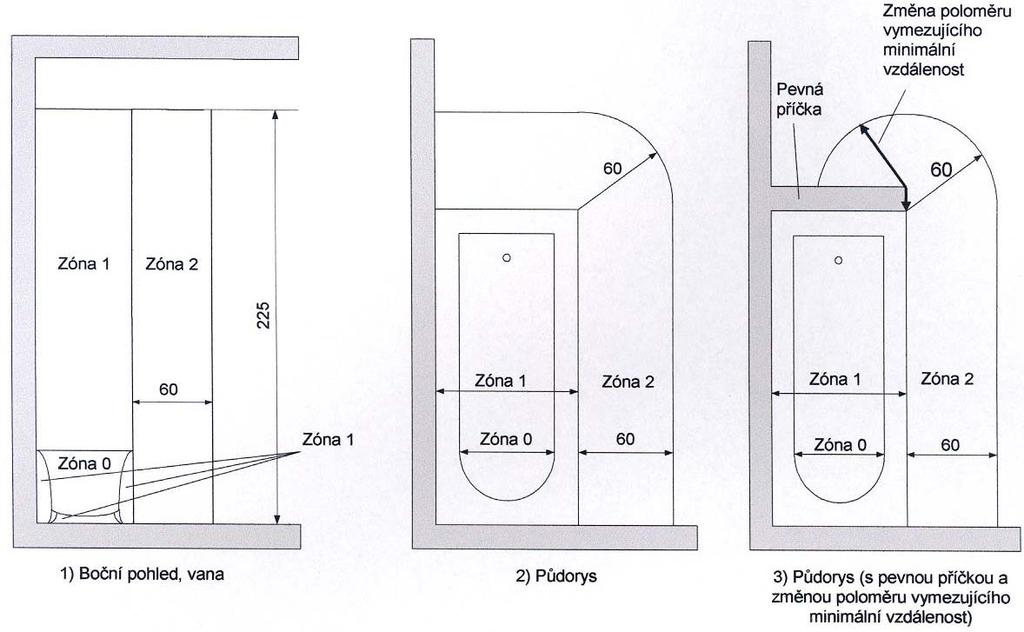

2 Prostory s vanou nebo sprchou Norma ČSN ed.2/2007 Elektrické instalace nízkého napětí Část 7-701: Zařízení jednoúčelová a ve zvláštních objektech - Prostory s vanou nebo sprchou Vodorovný nebo šikmý strop, stěny s okny nebo bez oken, dveře a upevněné pevné příčky ohraničují prostor s vanou nebo sprchou tvoří hranici zón. Pokud je rozměr příčky menší než příslušný rozměr zóny, například je-li příčka nižší než 225 cm, je nutno brát v úvahu alespoň minimální vzdálenost mezi příčkou a hranicí zóny, viz obrázky.

3 Prostory s vanou nebo sprchou Popis zóny 0 Zóna 0 je vnitřní prostor koupací nebo sprchové vany. V prostoru se sprchou bez vany je zóna 0 vymezena podlahou a rovinou ve výšce 10 cm nad podlahou, a její plocha má stejný vodorovný rozsah jako zóna 1. (viz obrázek) Popis zóny 1 Zóna 1 je ohraničena a) definitivním povrchem podlahy a vodorovnou rovinou odpovídající nejvýše upevněné sprchové hlavici nebo sprchovému výtoku. Pokud jsou tyto níže, je zóna 1 výškově ohraničena vodorovnou rovinou ve výšce 225 cm nad definitivním povrchem podlahy; b) Svislou plochou (plochami) obalující koupací nebo sprchovou vanu (viz obrázek), ve vzdálenosti 120 cm od nesnímatelné hlavice sprchy upevněné na zdi nebo na stropě pro sprchy bez vany (viz obrázek), Zóna 1 nesmí nahrazovat zónu 0. Prostor pod koupací nebo sprchovou vanou je určen jako zóna 1. Popis zóny 2 Zóna 2 je ohraničena a) definitivním povrchem podlahy a vodorovnou rovinou odpovídající nejvýše upevněné sprchové hlavice nebo sprchového výtoku. Pokud jsou tyto níže, je zóna 2 výškově ohraničena vodorovnou rovinou ve výšce 225 cm nad definitivním povrchem podlahy; b) Svislou plochou (plochami) na vnější straně zóny 1 a rovnoběžnou svislou plochou (plochami) vzdálenou 60 cm vně od zóny 1 (viz obrázek). Sprchy bez sprchové vany zónu 2 nemají, avšak zóna 1 je ve vodorovném rozměru zvětšena na 120 cm (viz obrázek).

4 Zóny v prostorech s vanou

5 Sprchový kout Umývací prostor

6 Doplňková ochrana: proudové chrániče V místnostech, v nichž je koupací vana či sprcha musí být všechny elektrické obvody vybaveny proudovým chráničem (proudovými chrániči) s vypínacím residuálním proudem nepřesahujícím 30 ma. Proudový chránič se nevyžaduje pouze pro tyto obvody: u kterých je jako ochranného opatření použito ochrany elektrickým oddělením, kdy pro každé elektrické zařízení je zřízen samostatně napájený obvod; u kterých je jako ochranného opatření použito SELV nebo PELV. Bezpečnostní ochranný transformátor 230/max 50 V

7 doplňující ochranné pospojování Místní doplňující pospojování musí spojit s ochranným vodičem všechny nechráněné vodivé části a všechny neživé vodivé části upevněných zařízení uvnitř místnosti s koupací vanou a/nebo se sprchou. Doplňující ochranné pospojování má být zřízeno vně nebo uvnitř místnosti s koupací vanou nebo sprchou, avšak nejlépe na vstupu cizích vodivých částí do místnosti. Více jak 50kohmů, tak je tzv. ochrana nevodivým okolím. Jestliže je to méně než 50kohmů, tak je třeba připojení na HOP a impedance připojení nesmí být větší než 2 ohmy. Příkladem cizích vodivých částí jsou: kovové vodovodní potrubí a kovové potrubí odpadů; kovové části vytápění a kovové části klimatizačního zařízení; kovové části plynovodu; přístupné kovové stavební prvky.

8 Vnější vlivy Použité elektrické zařízení musí mít minimálně následující stupeň ochrany krytem: v zóně 0: IPX7; v zóně 1: IPX4; v zóně 2: IPX4. Tento požadavek neplatí pro jednotky napájející holicí strojky instalované v zóně 2, pokud je nepravděpodobné, že dojde k ostřiku sprchou. Elektrické zařízení vystavené ostřiku vodou, například pro čištění v komunálních lázních, musí mít stupeň ochrany krytem alespoň IPX5.

9 Ochrana elektrického vedení podle vnějších vlivů Platí následující požadavky: a) Vedení napájející elektrická zařízení v zónách 0, 1 a 2 a umístěné v těchto zónách musí být uloženo na povrchu, nebo zapuštěné pod povrchem, v hloubce minimálně 5 cm. Vedení napájející elektrické zařízení umístěné v zóně 1 musí být: buď svisle shora nebo vodorovně po zdi k zadní straně spotřebiče, který je upevněn nad vanou (například ohřívač vody); nebo svisle zdola nebo vodorovně po zdi k zadní straně spotřebiče, který je upevněn pod vanou. b) Všechna ostatní vedení, včetně příslušenství, ve stěnách a příčkách, které se dotýkají zón 0, 1 a 2 musí být uložena tak, aby byly v hloubce alespoň 5 cm od povrchu sousedícího se zónou.

10 Umístění spínačů, ovladačů a jejich příslušenství podle vnějších vlivů V zónách je možno umístit následující spínače a ovladače: Zóna 0: žádné. Zóna 1: odbočovací krabice a doplňky pro elektrická zařízení umístěné v zóně 0 a 1 doplňky včetně zásuvek, obvodů chráněných použitím SELV a PELV s napětím nepřesahujícím AC 25 nebo DC 60 V. Zdroj bezpečného napětí musí být umístěn mimo zóny 0 a 1. Zóna 2: příslušenství kromě zásuvek; příslušenství, včetně zásuvek, které jsou napájeny SELV nebo PELV. Zdroj bezpečného napětí musí být umístěn mimo zóny 0 a 1; jednotky napájející holicí strojky odpovídající požadavkům EN ; příslušenství včetně zásuvek signalizačního a komunikačního zařízení napájeného SELV nebo PELV.

11 Ostatní elektrická zařízení používající elektrický proud V zóně 0 může být instalováno pouze elektrické zařízení, které současně splňuje tyto požadavky: vyhovuje odpovídajícím normám, je určeno pro umístění v této zóně v dokumentaci od výrobce určující postup montáže a způsob použití; jedná se o upevněné zařízení s pevným elektrickým připojením; je chráněno s použitím SELV s napětím nepřesahujícím AC 12 V, nebo DC 30 V.

12 Ostatní elektrická zařízení používající elektrický proud V zóně 1 mohou být pouze elektrická zařízení, která jsou upevněná a s pevným elektrickým připojením. Zařízení musí být pro umístění v zóně určené výrobcem v pokynech pro montáž a použití. Jedná se o tato zařízení: vířivé vany; sprchová čerpadla; elektrická zařízení chráněná použitím SELV nebo PELV s napětím nepřesahujícím AC 25 V, nebo DC 60 V; ventilační zařízení; sušiče ručníků; ohřívače vody; svítidla.

13 Elektrická zařízení v umývacím prostoru umývadla, mycího dřezu a výlevek Elektrické zařízení se provádí za těchto podmínek: a)krytí elektrických přístrojů a svítidel a provedení instalace musí odpovídat vnějším vlivům v místnosti, ve které je umývací prostor instalován. b)svítidlo musí být umístěno tak, aby jeho spodní okraj byl alespoň 1,8 m nad podlahou. Světelný zdroj musí mít kryt s ochranným sklem a všechny části svítidla, které jsou níže než 2,5 m nad podlahou musí být z trvanlivého izolantu. Musí být v provedení alespoň IP X1. c)je-li svítidlo připojeno na proudový chránič s reziduálním proudem 30mA včetně, lze považovat ochranu před úrazem elektrickým proudem za splněnou v případě, že svítidlo je umístěno alespoň 0,4 m nad horním okrajem umyvadla nebo dřezu.

14 Elektrické podlahové vytápění Pro elektrické podlahové vytápění mohou být použity pouze topné kabely nebo topné rohože mající kovový vodivý oplet, ovinutý pásek či obal a zároveň tato topná tělesa vyhovují odpovídajícím normám. Tento kovový vodivý oplet, ovíjecí pásek či obal musí být připojen k ochrannému vodiči napájecího obvodu. Toto ustanovení spolu s dalšími ustanoveními pro toto zařízení není závazné, je-li jako bezpečnostního opatření použito k napájení SELV.

15 Rozsah platnosti Plavecké bazény a jiné nádrže Norma ČSN ed.2/2003 Elektrické instalace budov Část 7: Zařízení jednoúčelová a ve zvláštních objektech Oddíl 702: Plavecké bazény a jiné nádrže Jednotlivé požadavky tohoto oddílu jsou aplikovatelné na nádrže plaveckých bazénu, nádrže fontán a nádrže brodítek a zón je obklopujících, kde je nebezpečí úrazu elektrickým proudem zvýšeno snížením odporu těla a kontaktem s potenciálem země. Mimo působnost jsou plavecké bazény, které mají vybavení ve standardním rozsahu. Pro plavecké bazény určené k léčebným účelům mohou být nezbytné speciální požadavky. Vyjma míst speciálně určených pro plavecké bazény, se tento oddíl netýká přírodních nádrží, jezer v lomech, pobřežních a podobných oblastí.

16 Plavecké bazény a jiné nádrže Norma ČSN ed.2/2005 Elektrické instalace budov Část 7-703: Zařízení jednoúčelová a ve zvláštních objektech Místnosti a kabiny se saunovými kamny Rozsah platnosti Požadavky této části vycházejí z normy IEC a se vztahují na: saunové kabiny zhotovené na místě, například venku či v místnosti; místnosti v nichž jsou instalována saunová kamna, nebo kde bylo instalováno saunové topidlo. V tomto případě se celá takto vybavená místnost považuje za saunu. Ustanovení této normy se nevztahují na prefabrikované saunové kabiny vybavené odpovídajícím zařízením. Pokud je příslušenstvím bazén či sprcha se studenou vodou, atd., je třeba postupovat podle části
