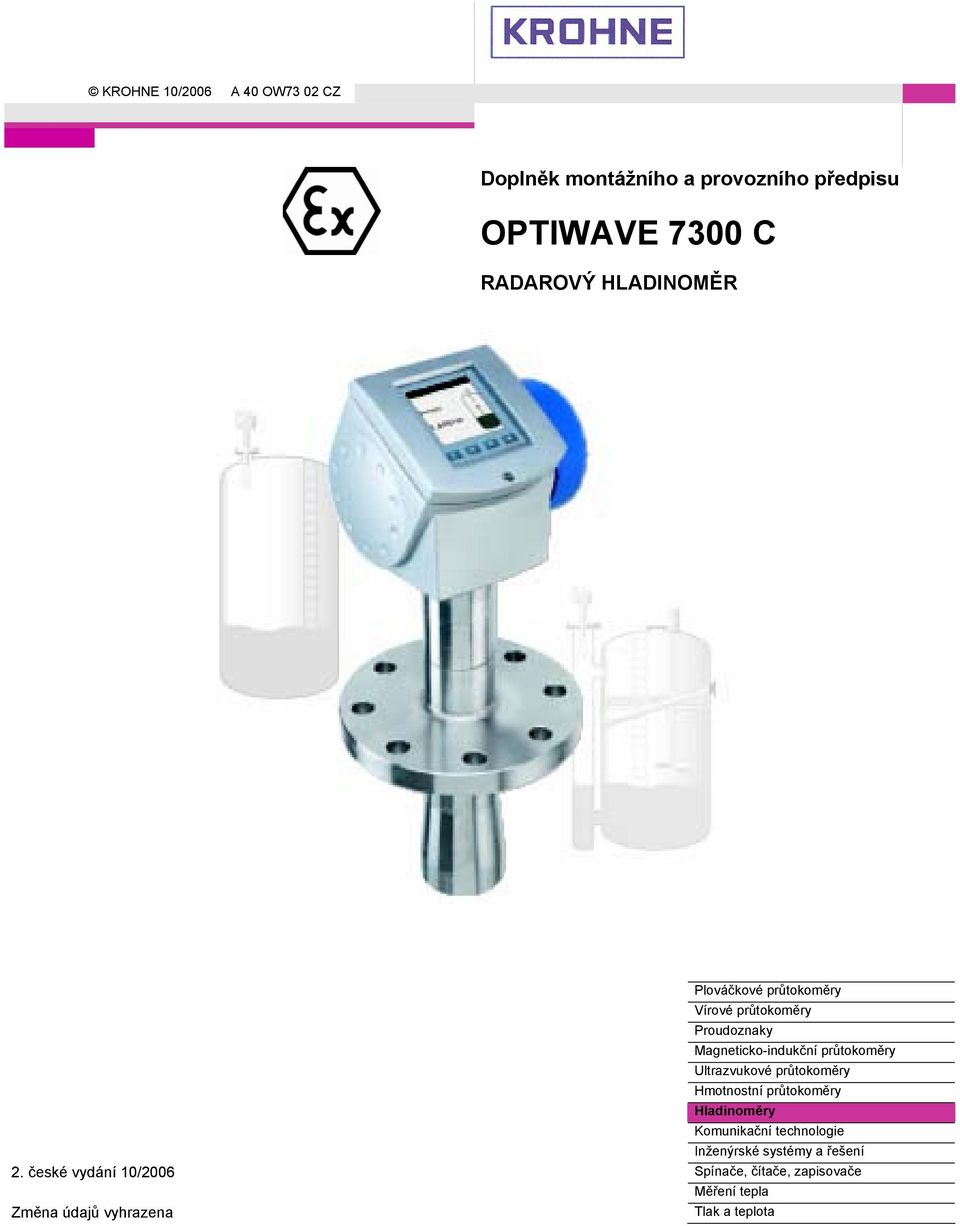

1 KROHNE 10/2006 A 40 OW73 02 CZ Doplněk montážního a provozního předpisu OPTIWAVE 7300 C RADAROVÝ HLADINOMĚR Plováčkové průtokoměry Vírové průtokoměry Proudoznaky Magneticko-indukční průtokoměry Ultrazvukové průtokoměry Hmotnostní průtokoměry Hladinoměry Komunikační technologie Inženýrské systémy a řešení 2. české vydání 10/2006 Spínače, čítače, zapisovače Měření tepla Změna údajů vyhrazena Tlak a teplota

2 Obsah Obsah... 2 Všeobecné informace o bezpečnosti... 3 Popis přístroje... 3 Typové štítky podle ATEX... 3 Normy a certifikáty Mechanická montáž Bezpečnostní opatření Všeobecné pokyny Elektrostatický náboj Proplachování nebo profukování přístroje Provozní podmínky Elektrické připojení Všeobecné pokyny Kryt svorkovnice Otevření krytu Nasazení krytu Připojení přístroje s ochranou typu EEx i Vodiče Napájecí napětí Připojení přístroje s ochranou typu EEx d [ia] Základní údaje Vodiče Napájecí napětí Připojení napájení Uvedení do provozu Servis a údržba EC-certifikát typu KEMA 04ATEX1218 X Doplněk montážního a provozního předpisu pro OPTIWAVE 7300 C

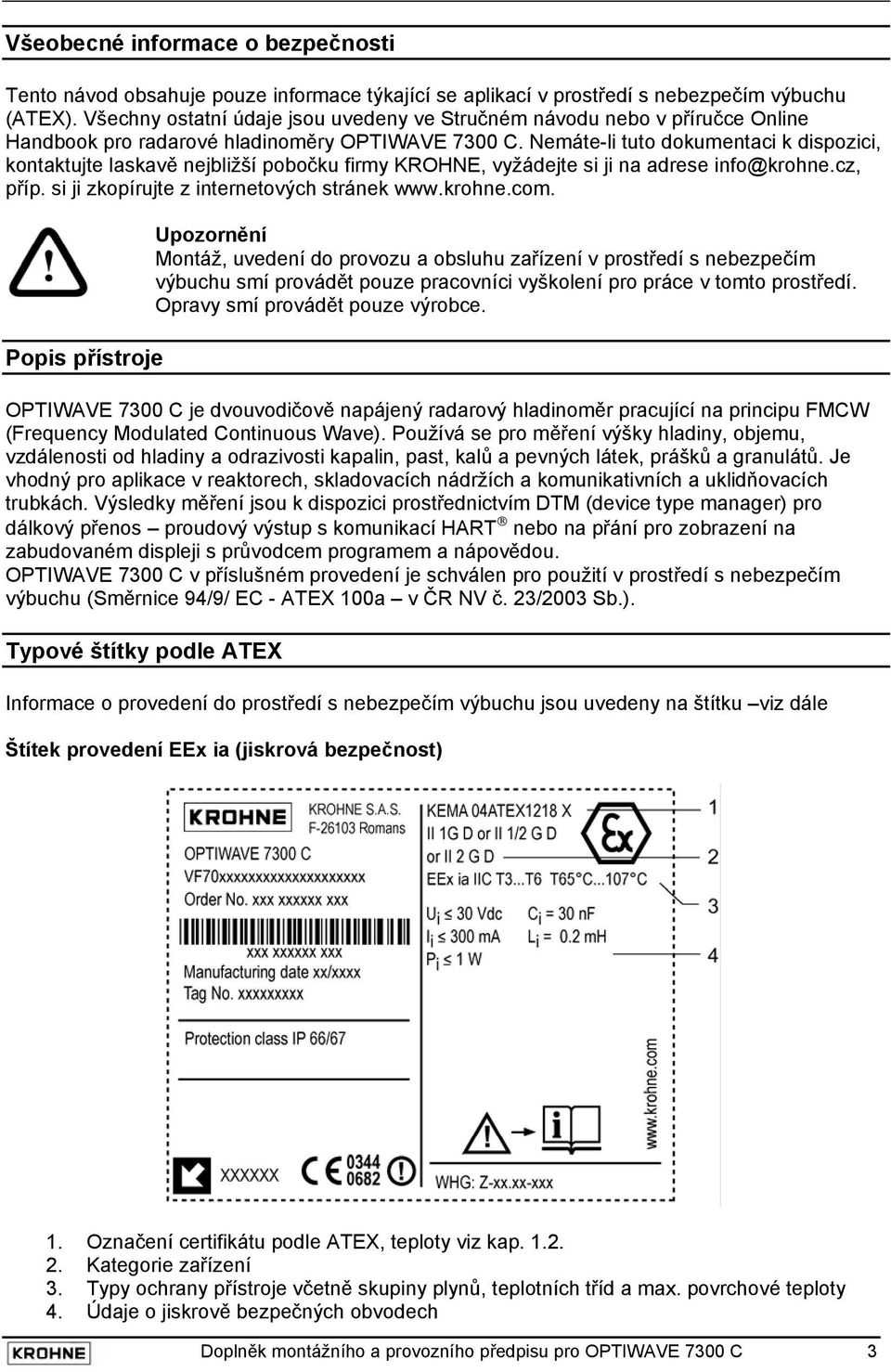

3 Všeobecné informace o bezpečnosti Tento návod obsahuje pouze informace týkající se aplikací v prostředí s nebezpečím výbuchu (ATEX). Všechny ostatní údaje jsou uvedeny ve Stručném návodu nebo v příručce Online Handbook pro radarové hladinoměry OPTIWAVE 7300 C. Nemáte-li tuto dokumentaci k dispozici, kontaktujte laskavě nejbližší pobočku firmy KROHNE, vyžádejte si ji na adrese info@krohne.cz, příp. si ji zkopírujte z internetových stránek Popis přístroje Upozornění Montáž, uvedení do provozu a obsluhu zařízení v prostředí s nebezpečím výbuchu smí provádět pouze pracovníci vyškolení pro práce v tomto prostředí. Opravy smí provádět pouze výrobce. OPTIWAVE 7300 C je dvouvodičově napájený radarový hladinoměr pracující na principu FMCW (Frequency Modulated Continuous Wave). Používá se pro měření výšky hladiny, objemu, vzdálenosti od hladiny a odrazivosti kapalin, past, kalů a pevných látek, prášků a granulátů. Je vhodný pro aplikace v reaktorech, skladovacích nádržích a komunikativních a uklidňovacích trubkách. Výsledky měření jsou k dispozici prostřednictvím DTM (device type manager) pro dálkový přenos proudový výstup s komunikací HART nebo na přání pro zobrazení na zabudovaném displeji s průvodcem programem a nápovědou. OPTIWAVE 7300 C v příslušném provedení je schválen pro použití v prostředí s nebezpečím výbuchu (Směrnice 94/9/ EC - ATEX 100a v ČR NV č. 23/2003 Sb.). Typové štítky podle ATEX Informace o provedení do prostředí s nebezpečím výbuchu jsou uvedeny na štítku viz dále Štítek provedení EEx ia (jiskrová bezpečnost) 1. Označení certifikátu podle ATEX, teploty viz kap Kategorie zařízení 3. Typy ochrany přístroje včetně skupiny plynů, teplotních tříd a max. povrchové teploty 4. Údaje o jiskrově bezpečných obvodech Doplněk montážního a provozního předpisu pro OPTIWAVE 7300 C 3

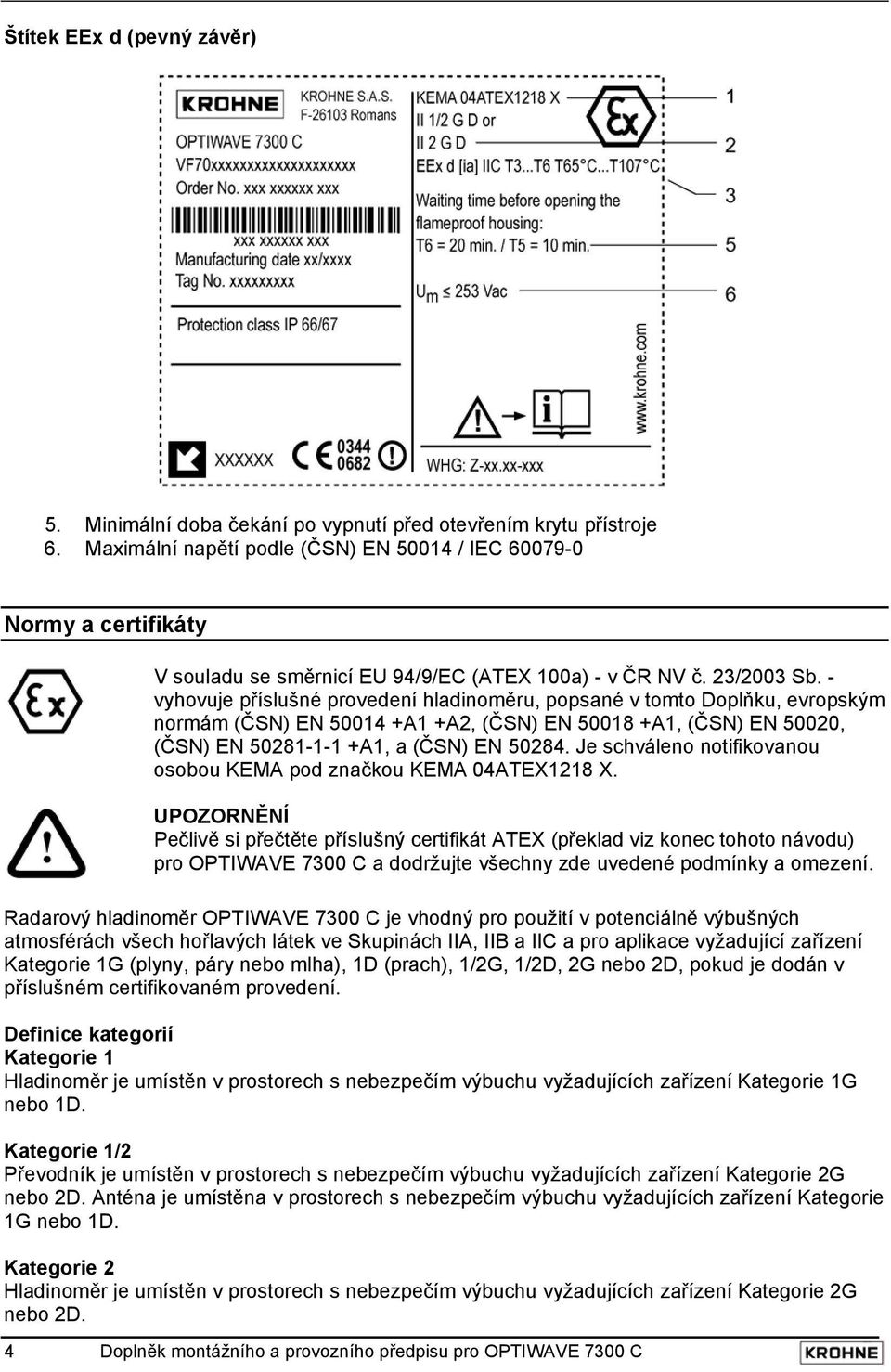

4 Štítek EEx d (pevný závěr) 5. Minimální doba čekání po vypnutí před otevřením krytu přístroje 6. Maximální napětí podle (ČSN) EN / IEC Normy a certifikáty V souladu se směrnicí EU 94/9/EC (ATEX 100a) - v ČR NV č. 23/2003 Sb. - vyhovuje příslušné provedení hladinoměru, popsané v tomto Doplňku, evropským normám (ČSN) EN A1 +A2, (ČSN) EN A1, (ČSN) EN 50020, (ČSN) EN A1, a (ČSN) EN Je schváleno notifikovanou osobou KEMA pod značkou KEMA 04ATEX1218 X. UPOZORNĚNÍ Pečlivě si přečtěte příslušný certifikát ATEX (překlad viz konec tohoto návodu) pro OPTIWAVE 7300 C a dodržujte všechny zde uvedené podmínky a omezení. Radarový hladinoměr OPTIWAVE 7300 C je vhodný pro použití v potenciálně výbušných atmosférách všech hořlavých látek ve Skupinách IIA, IIB a IIC a pro aplikace vyžadující zařízení Kategorie 1G (plyny, páry nebo mlha), 1D (prach), 1/2G, 1/2D, 2G nebo 2D, pokud je dodán v příslušném certifikovaném provedení. Definice kategorií Kategorie 1 Hladinoměr je umístěn v prostorech s nebezpečím výbuchu vyžadujících zařízení Kategorie 1G nebo 1D. Kategorie 1/2 Převodník je umístěn v prostorech s nebezpečím výbuchu vyžadujících zařízení Kategorie 2G nebo 2D. Anténa je umístěna v prostorech s nebezpečím výbuchu vyžadujících zařízení Kategorie 1G nebo 1D. Kategorie 2 Hladinoměr je umístěn v prostorech s nebezpečím výbuchu vyžadujících zařízení Kategorie 2G nebo 2D. 4 Doplněk montážního a provozního předpisu pro OPTIWAVE 7300 C

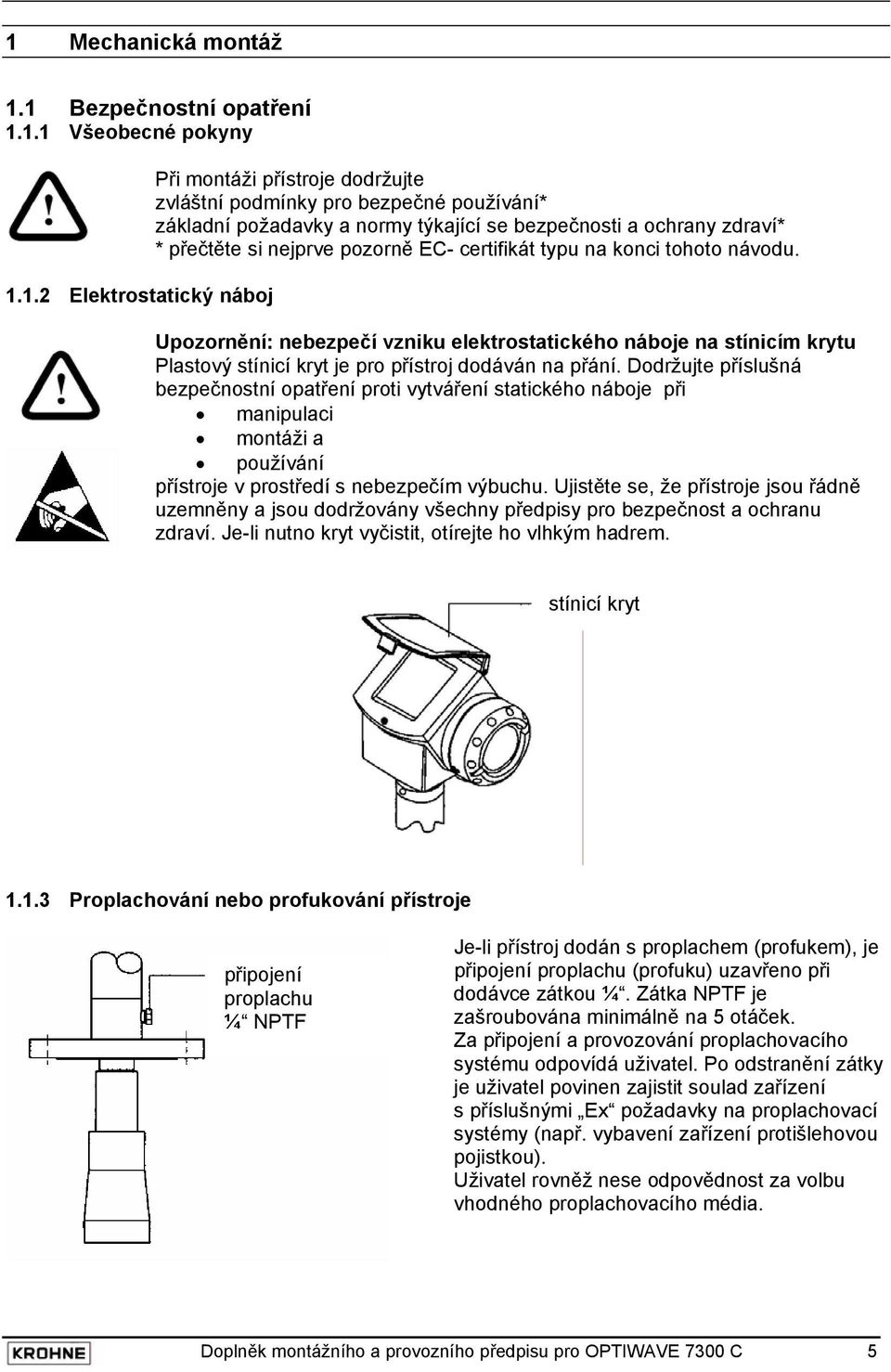

5 1 Mechanická montáž 1.1 Bezpečnostní opatření Všeobecné pokyny Elektrostatický náboj Při montáži přístroje dodržujte zvláštní podmínky pro bezpečné používání* základní požadavky a normy týkající se bezpečnosti a ochrany zdraví* * přečtěte si nejprve pozorně EC- certifikát typu na konci tohoto návodu. Upozornění: nebezpečí vzniku elektrostatického náboje na stínicím krytu Plastový stínicí kryt je pro přístroj dodáván na přání. Dodržujte příslušná bezpečnostní opatření proti vytváření statického náboje při manipulaci montáži a používání přístroje v prostředí s nebezpečím výbuchu. Ujistěte se, že přístroje jsou řádně uzemněny a jsou dodržovány všechny předpisy pro bezpečnost a ochranu zdraví. Je-li nutno kryt vyčistit, otírejte ho vlhkým hadrem. stínicí kryt Proplachování nebo profukování přístroje připojení proplachu ¼ NPTF Je-li přístroj dodán s proplachem (profukem), je připojení proplachu (profuku) uzavřeno při dodávce zátkou ¼. Zátka NPTF je zašroubována minimálně na 5 otáček. Za připojení a provozování proplachovacího systému odpovídá uživatel. Po odstranění zátky je uživatel povinen zajistit soulad zařízení s příslušnými Ex požadavky na proplachovací systémy (např. vybavení zařízení protišlehovou pojistkou). Uživatel rovněž nese odpovědnost za volbu vhodného proplachovacího média. Doplněk montážního a provozního předpisu pro OPTIWAVE 7300 C 5

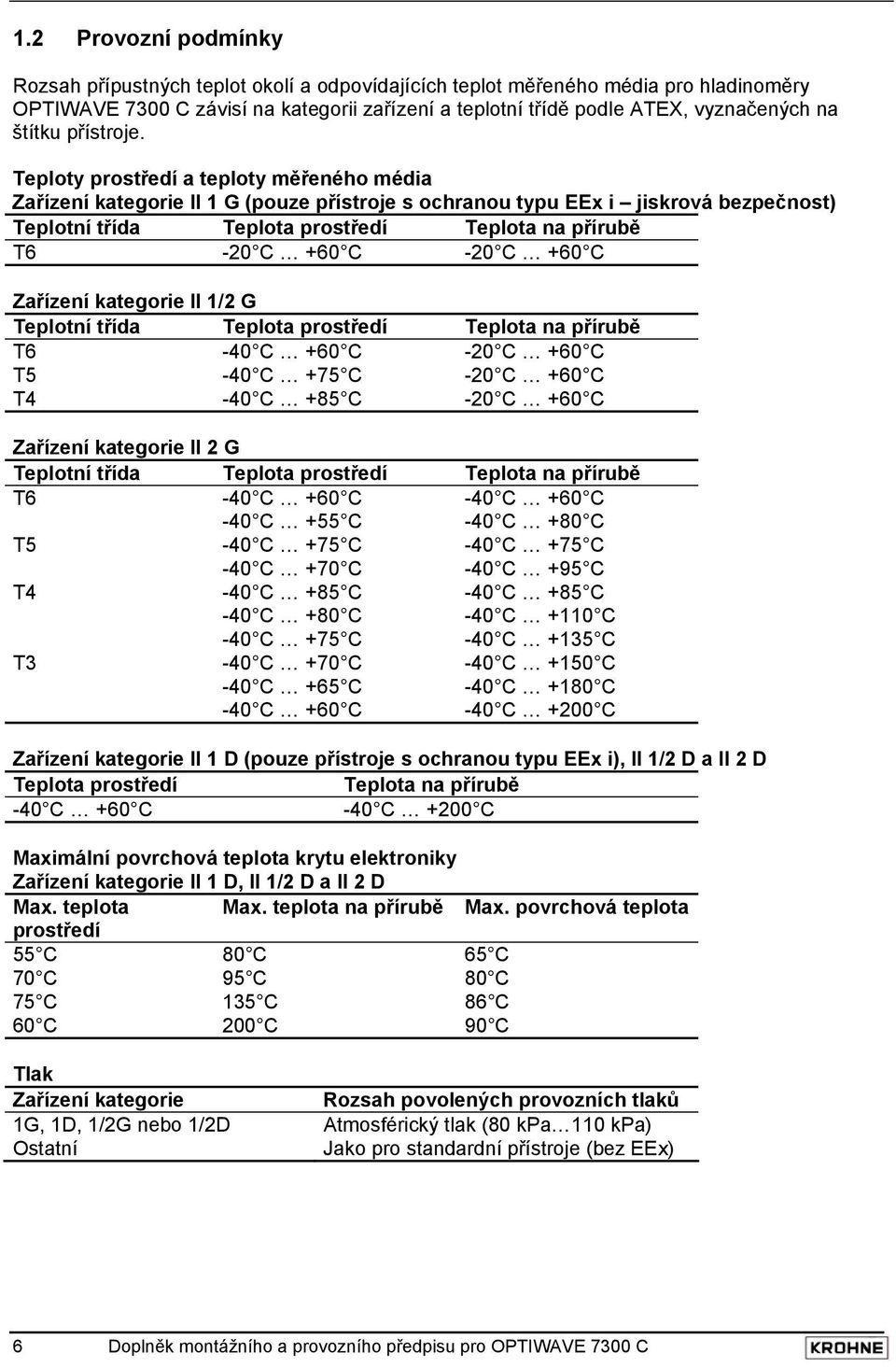

6 1.2 Provozní podmínky Rozsah přípustných teplot okolí a odpovídajících teplot měřeného média pro hladinoměry OPTIWAVE 7300 C závisí na kategorii zařízení a teplotní třídě podle ATEX, vyznačených na štítku přístroje. Teploty prostředí a teploty měřeného média Zařízení kategorie II 1 G (pouze přístroje s ochranou typu EEx i jiskrová bezpečnost) Teplotní třída Teplota prostředí Teplota na přírubě T6-20 C +60 C -20 C +60 C Zařízení kategorie II 1/2 G Teplotní třída Teplota prostředí Teplota na přírubě T6-40 C +60 C -20 C +60 C T5-40 C +75 C -20 C +60 C T4-40 C +85 C -20 C +60 C Zařízení kategorie II 2 G Teplotní třída Teplota prostředí Teplota na přírubě T6-40 C +60 C -40 C +60 C -40 C +55 C -40 C +80 C T5-40 C +75 C -40 C +75 C -40 C +70 C -40 C +95 C T4-40 C +85 C -40 C +85 C -40 C +80 C -40 C +110 C -40 C +75 C -40 C +135 C T3-40 C +70 C -40 C +150 C -40 C +65 C -40 C +180 C -40 C +60 C -40 C +200 C Zařízení kategorie II 1 D (pouze přístroje s ochranou typu EEx i), II 1/2 D a II 2 D Teplota prostředí Teplota na přírubě -40 C +60 C -40 C +200 C Maximální povrchová teplota krytu elektroniky Zařízení kategorie II 1 D, II 1/2 D a II 2 D Max. teplota Max. teplota na přírubě Max. povrchová teplota prostředí 55 C 80 C 65 C 70 C 95 C 80 C 75 C 135 C 86 C 60 C 200 C 90 C Tlak Zařízení kategorie Rozsah povolených provozních tlaků 1G, 1D, 1/2G nebo 1/2D Atmosférický tlak (80 kpa 110 kpa) Ostatní Jako pro standardní přístroje (bez EEx) 6 Doplněk montážního a provozního předpisu pro OPTIWAVE 7300 C

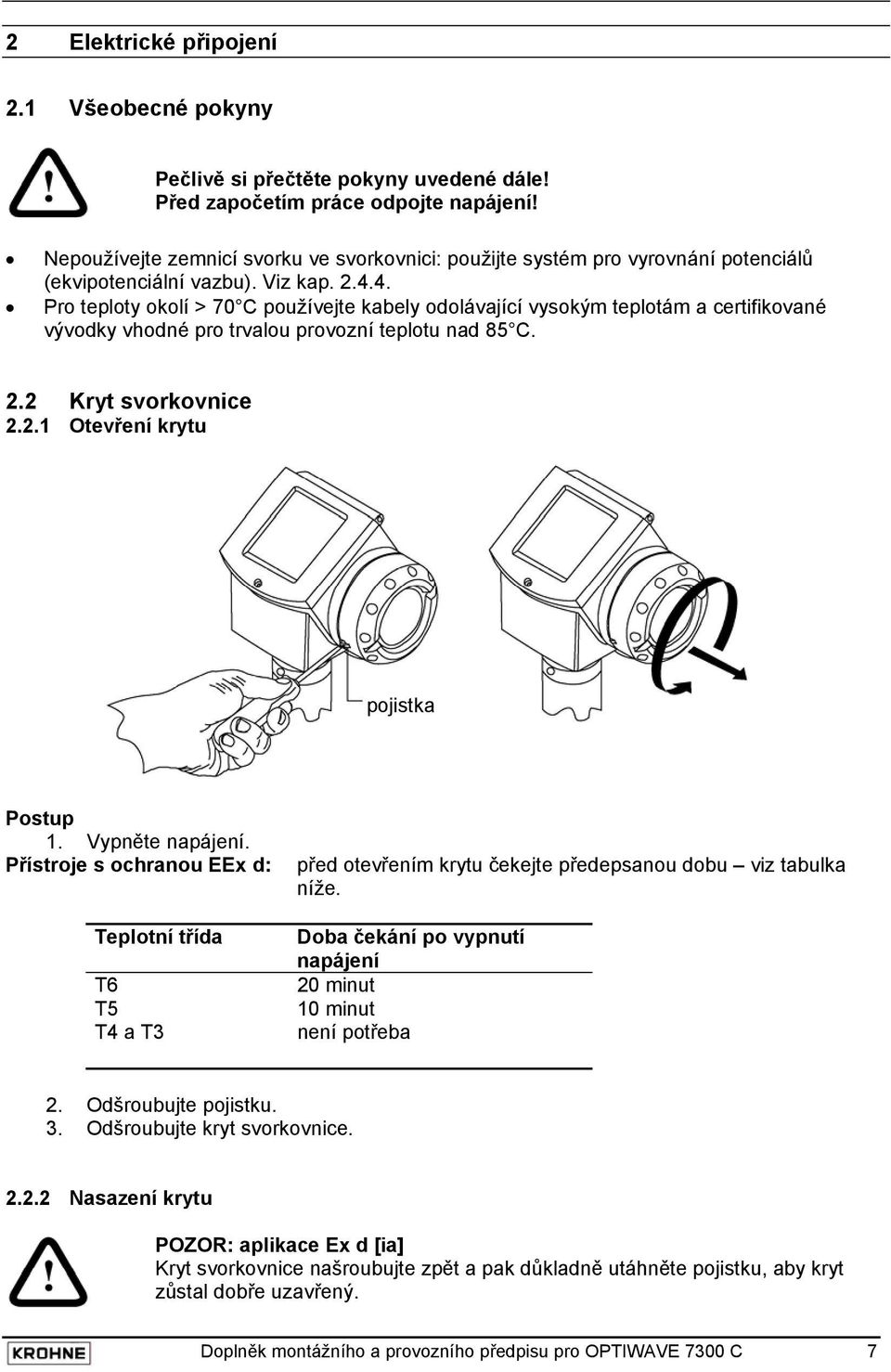

7 2 Elektrické připojení 2.1 Všeobecné pokyny Pečlivě si přečtěte pokyny uvedené dále! Před započetím práce odpojte napájení! Nepoužívejte zemnicí svorku ve svorkovnici: použijte systém pro vyrovnání potenciálů (ekvipotenciální vazbu). Viz kap Pro teploty okolí > 70 C používejte kabely odolávající vysokým teplotám a certifikované vývodky vhodné pro trvalou provozní teplotu nad 85 C. 2.2 Kryt svorkovnice Otevření krytu pojistka Postup 1. Vypněte napájení. Přístroje s ochranou EEx d: Teplotní třída T6 T5 T4 a T3 před otevřením krytu čekejte předepsanou dobu viz tabulka níže. Doba čekání po vypnutí napájení 20 minut 10 minut není potřeba 2. Odšroubujte pojistku. 3. Odšroubujte kryt svorkovnice Nasazení krytu POZOR: aplikace Ex d [ia] Kryt svorkovnice našroubujte zpět a pak důkladně utáhněte pojistku, aby kryt zůstal dobře uzavřený. Doplněk montážního a provozního předpisu pro OPTIWAVE 7300 C 7

8 2.3 Připojení přístroje s ochranou typu EEx i Vodiče 1. Připojte jako standardní přístroj. Kabelové vývodky jsou dodávány s přístrojem pouze na přání zákazníka, zajišťuje-li si je uživatel, musí mít krytí IP 68 podle (ČSN) EN K přístroji je možno připojit pouze schválená zařízení a obvody v jiskrově bezpečném provedení. 2. Maximální hodnoty jiskrově bezpečných obvodů: Ui 30 V Ci = 30 nf Ii 300 ma Li = 0,2 mh Pi 1 W Napájecí napětí Svorka Min. napětí na svorce pro výstup 22 ma Max. napětí na svorce pro výstup 22 ma 1 14 Vss 30 Vss 2* 10 Vss 30 Vss * tímto napětím nelze napájet celé zařízení, je nutno použít přídavný napájecí zdroj 8 Doplněk montážního a provozního předpisu pro OPTIWAVE 7300 C

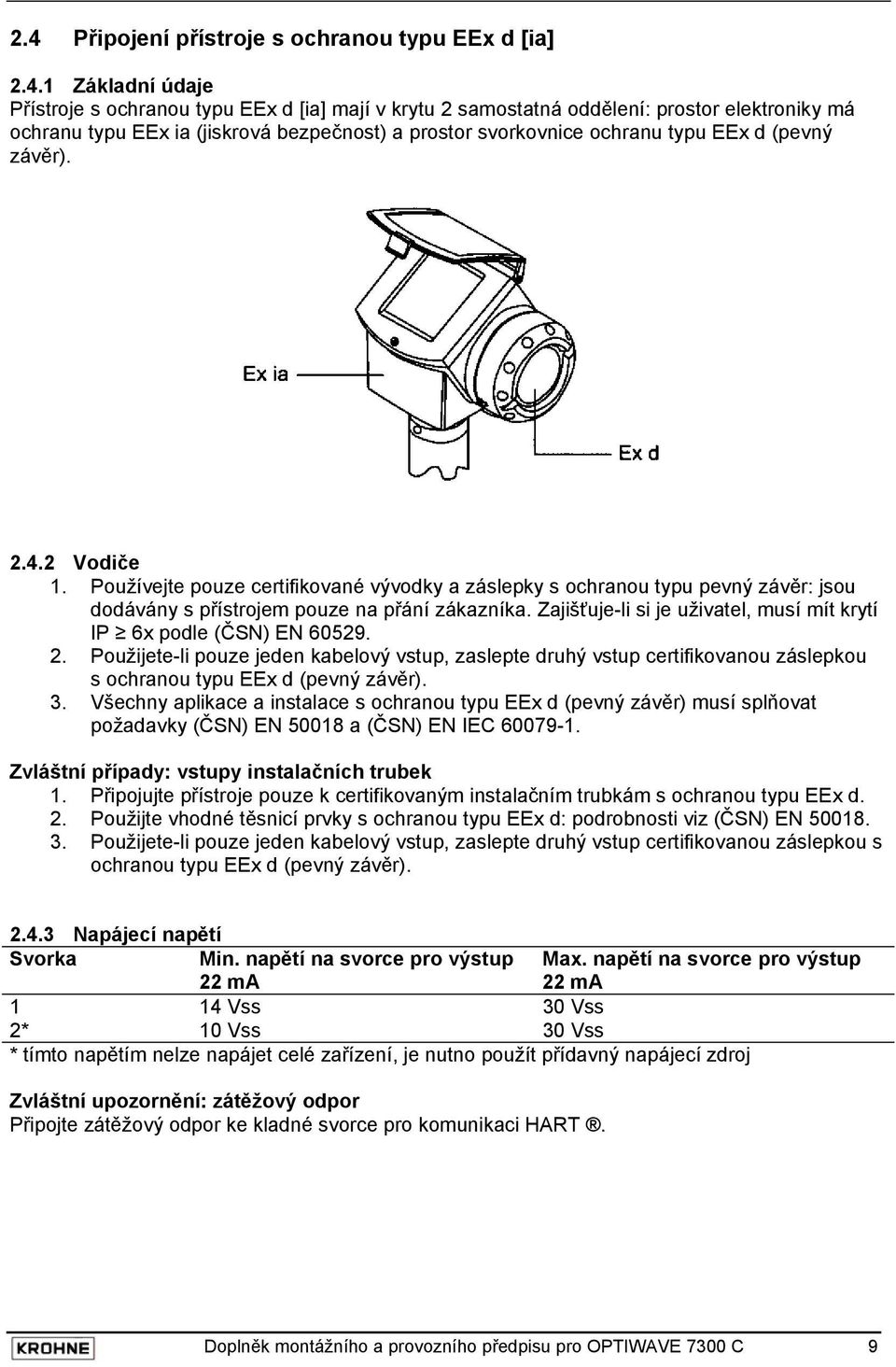

9 2.4 Připojení přístroje s ochranou typu EEx d [ia] Základní údaje Přístroje s ochranou typu EEx d [ia] mají v krytu 2 samostatná oddělení: prostor elektroniky má ochranu typu EEx ia (jiskrová bezpečnost) a prostor svorkovnice ochranu typu EEx d (pevný závěr) Vodiče 1. Používejte pouze certifikované vývodky a záslepky s ochranou typu pevný závěr: jsou dodávány s přístrojem pouze na přání zákazníka. Zajišťuje-li si je uživatel, musí mít krytí IP 6x podle (ČSN) EN Použijete-li pouze jeden kabelový vstup, zaslepte druhý vstup certifikovanou záslepkou s ochranou typu EEx d (pevný závěr). 3. Všechny aplikace a instalace s ochranou typu EEx d (pevný závěr) musí splňovat požadavky (ČSN) EN a (ČSN) EN IEC Zvláštní případy: vstupy instalačních trubek 1. Připojujte přístroje pouze k certifikovaným instalačním trubkám s ochranou typu EEx d. 2. Použijte vhodné těsnicí prvky s ochranou typu EEx d: podrobnosti viz (ČSN) EN Použijete-li pouze jeden kabelový vstup, zaslepte druhý vstup certifikovanou záslepkou s ochranou typu EEx d (pevný závěr) Napájecí napětí Svorka Min. napětí na svorce pro výstup 22 ma Max. napětí na svorce pro výstup 22 ma 1 14 Vss 30 Vss 2* 10 Vss 30 Vss * tímto napětím nelze napájet celé zařízení, je nutno použít přídavný napájecí zdroj Zvláštní upozornění: zátěžový odpor Připojte zátěžový odpor ke kladné svorce pro komunikaci HART. Doplněk montážního a provozního předpisu pro OPTIWAVE 7300 C 9

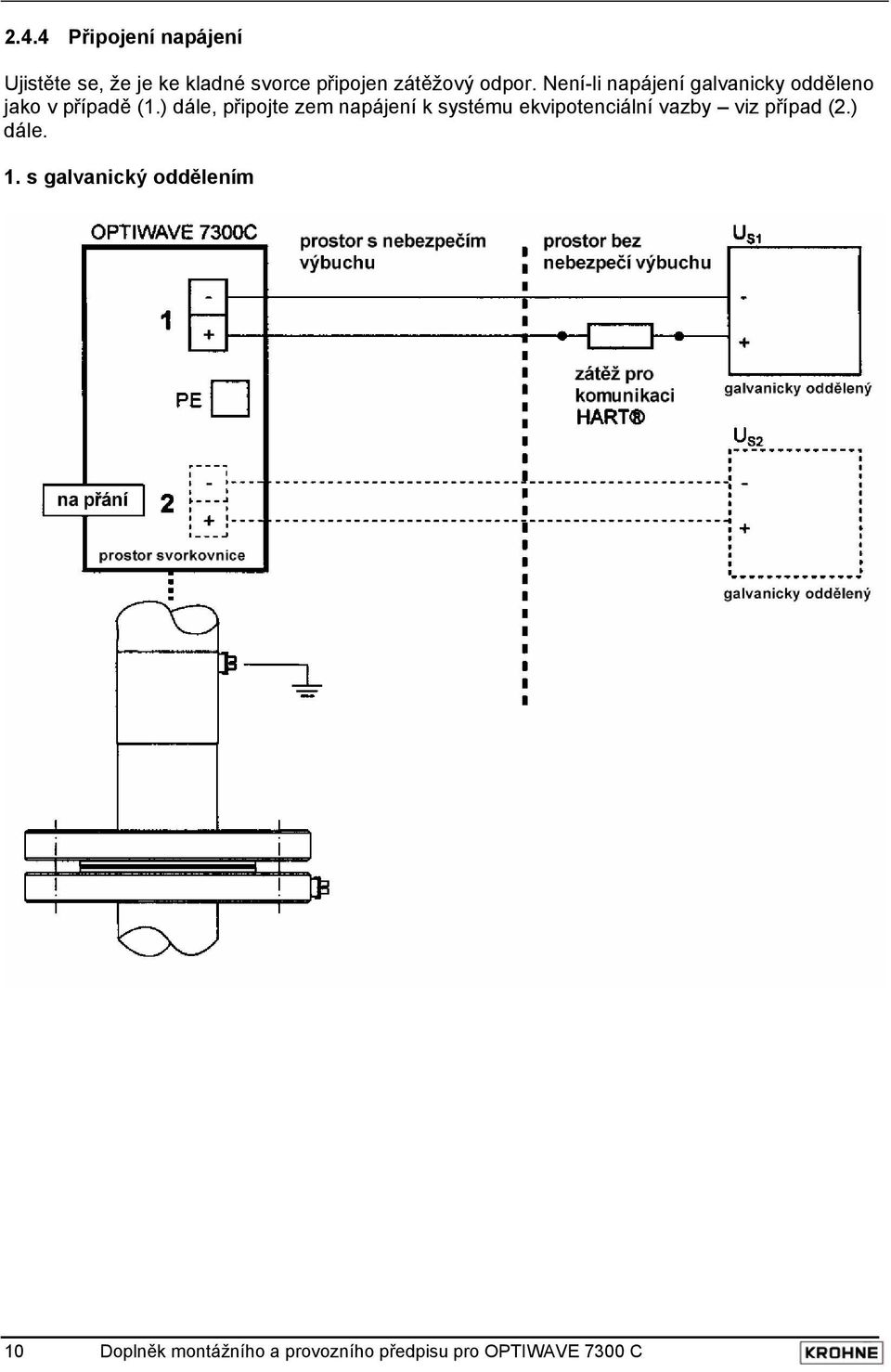

10 2.4.4 Připojení napájení Ujistěte se, že je ke kladné svorce připojen zátěžový odpor. Není-li napájení galvanicky odděleno jako v případě (1.) dále, připojte zem napájení k systému ekvipotenciální vazby viz případ (2.) dále. 1. s galvanický oddělením 10 Doplněk montážního a provozního předpisu pro OPTIWAVE 7300 C

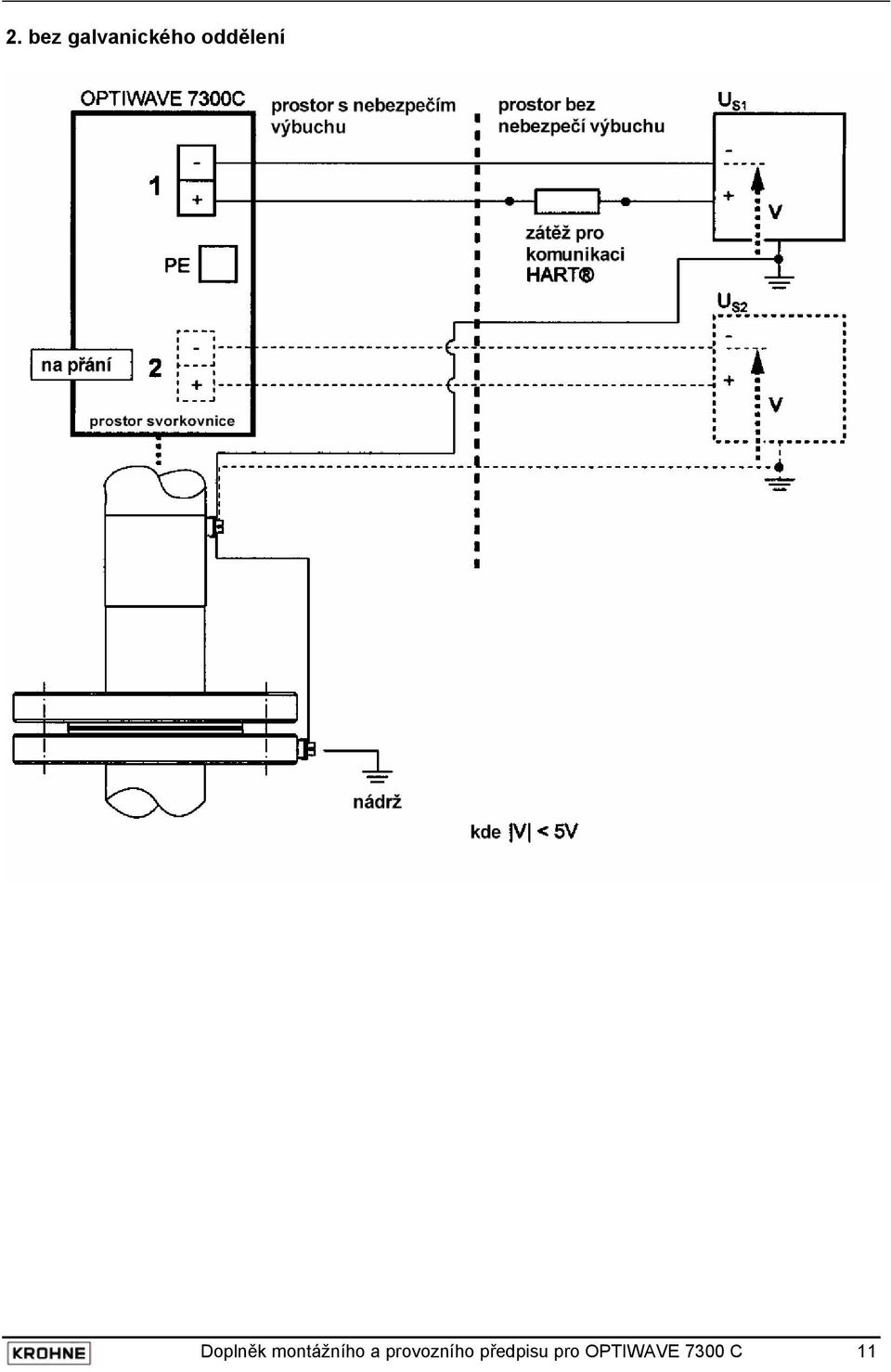

11 2. bez galvanického oddělení Doplněk montážního a provozního předpisu pro OPTIWAVE 7300 C 11

12 3 Uvedení do provozu Kontrola přístroje při uvedení do provozu Nepřipojujte přístroj k napájení, dokud jste neprovedli kontroly podle následujícího seznamu. 1. Jsou všechny součásti přístroje, přicházející do styku s měřeným médiem (anténa, těsnění, příruba a kužel z PTFE), chemicky odolné vůči měřenému médiu? 2. Odpovídají údaje na štítku přístroje podmínkám zamýšlené aplikace přístroje? 3. Je přístroj správně připojen k systému pro vyrovnání potenciálu? 4. Aplikace EEx d: jsou všechny použité vývodky, záslepky a adaptéry schváleny s ochranou typu EEx d? 5. Aplikace EEx i: používáte navazující jiskrově bezpečné obvody se správnými parametry? Max. hodnoty jiskrově bezpečných obvodů viz kap Použili jste kabelové vývodky se správným vnitřním průměrem tak, aby dokonale utěsnily kabel? 7. Splňuje systém na proplach antény podmínky pro Ex zařízení? 4 Servis a údržba Údržbu zařízení v prostředí s nebezpečím výbuchu smí provádět pouze pracovníci vyškolení pro práce v tomto prostředí. Opravy zařízení do prostředí s nebezpečím výbuchu smí provádět pouze výrobce! 12 Doplněk montážního a provozního předpisu pro OPTIWAVE 7300 C

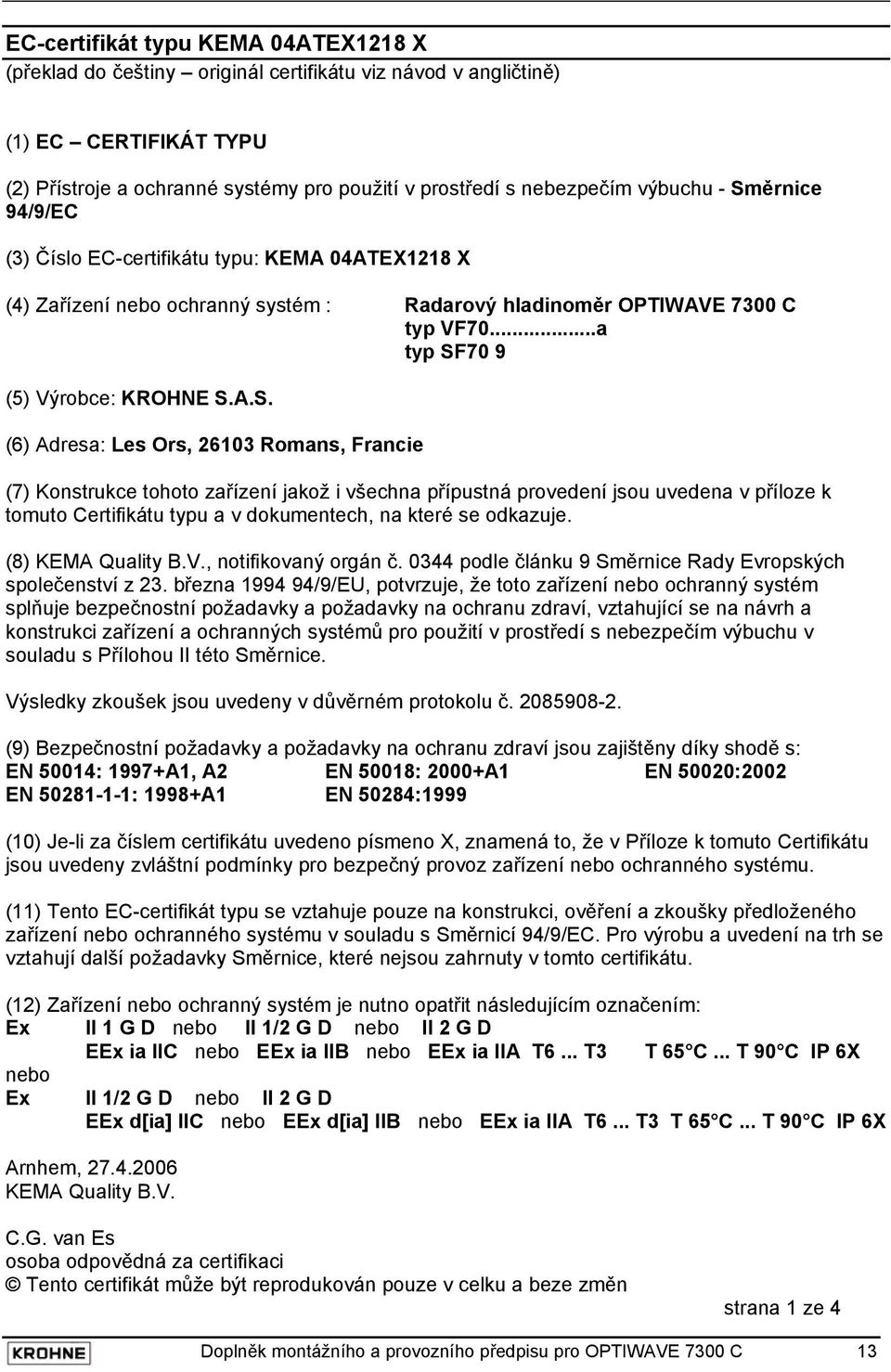

13 EC-certifikát typu KEMA 04ATEX1218 X (překlad do češtiny originál certifikátu viz návod v angličtině) (1) EC CERTIFIKÁT TYPU (2) Přístroje a ochranné systémy pro použití v prostředí s nebezpečím výbuchu - Směrnice 94/9/EC (3) Číslo EC-certifikátu typu: KEMA 04ATEX1218 X (4) Zařízení nebo ochranný systém : Radarový hladinoměr OPTIWAVE 7300 C typ VF70...a typ SF70 9 (5) Výrobce: KROHNE S.A.S. (6) Adresa: Les Ors, Romans, Francie (7) Konstrukce tohoto zařízení jakož i všechna přípustná provedení jsou uvedena v příloze k tomuto Certifikátu typu a v dokumentech, na které se odkazuje. (8) KEMA Quality B.V., notifikovaný orgán č podle článku 9 Směrnice Rady Evropských společenství z 23. března /9/EU, potvrzuje, že toto zařízení nebo ochranný systém splňuje bezpečnostní požadavky a požadavky na ochranu zdraví, vztahující se na návrh a konstrukci zařízení a ochranných systémů pro použití v prostředí s nebezpečím výbuchu v souladu s Přílohou II této Směrnice. Výsledky zkoušek jsou uvedeny v důvěrném protokolu č (9) Bezpečnostní požadavky a požadavky na ochranu zdraví jsou zajištěny díky shodě s: EN 50014: 1997+A1, A2 EN 50018: 2000+A1 EN 50020:2002 EN : 1998+A1 EN 50284:1999 (10) Je-li za číslem certifikátu uvedeno písmeno X, znamená to, že v Příloze k tomuto Certifikátu jsou uvedeny zvláštní podmínky pro bezpečný provoz zařízení nebo ochranného systému. (11) Tento EC-certifikát typu se vztahuje pouze na konstrukci, ověření a zkoušky předloženého zařízení nebo ochranného systému v souladu s Směrnicí 94/9/EC. Pro výrobu a uvedení na trh se vztahují další požadavky Směrnice, které nejsou zahrnuty v tomto certifikátu. (12) Zařízení nebo ochranný systém je nutno opatřit následujícím označením: Ex II 1 G D nebo II 1/2 G D nebo II 2 G D EEx ia IIC nebo EEx ia IIB nebo EEx ia IIA T6... T3 T 65 C... T 90 C IP 6X nebo Ex II 1/2 G D nebo II 2 G D EEx d[ia] IIC nebo EEx d[ia] IIB nebo EEx ia IIA T6... T3 T 65 C... T 90 C IP 6X Arnhem, KEMA Quality B.V. C.G. van Es osoba odpovědná za certifikaci Tento certifikát může být reprodukován pouze v celku a beze změn strana 1 ze 4 Doplněk montážního a provozního předpisu pro OPTIWAVE 7300 C 13

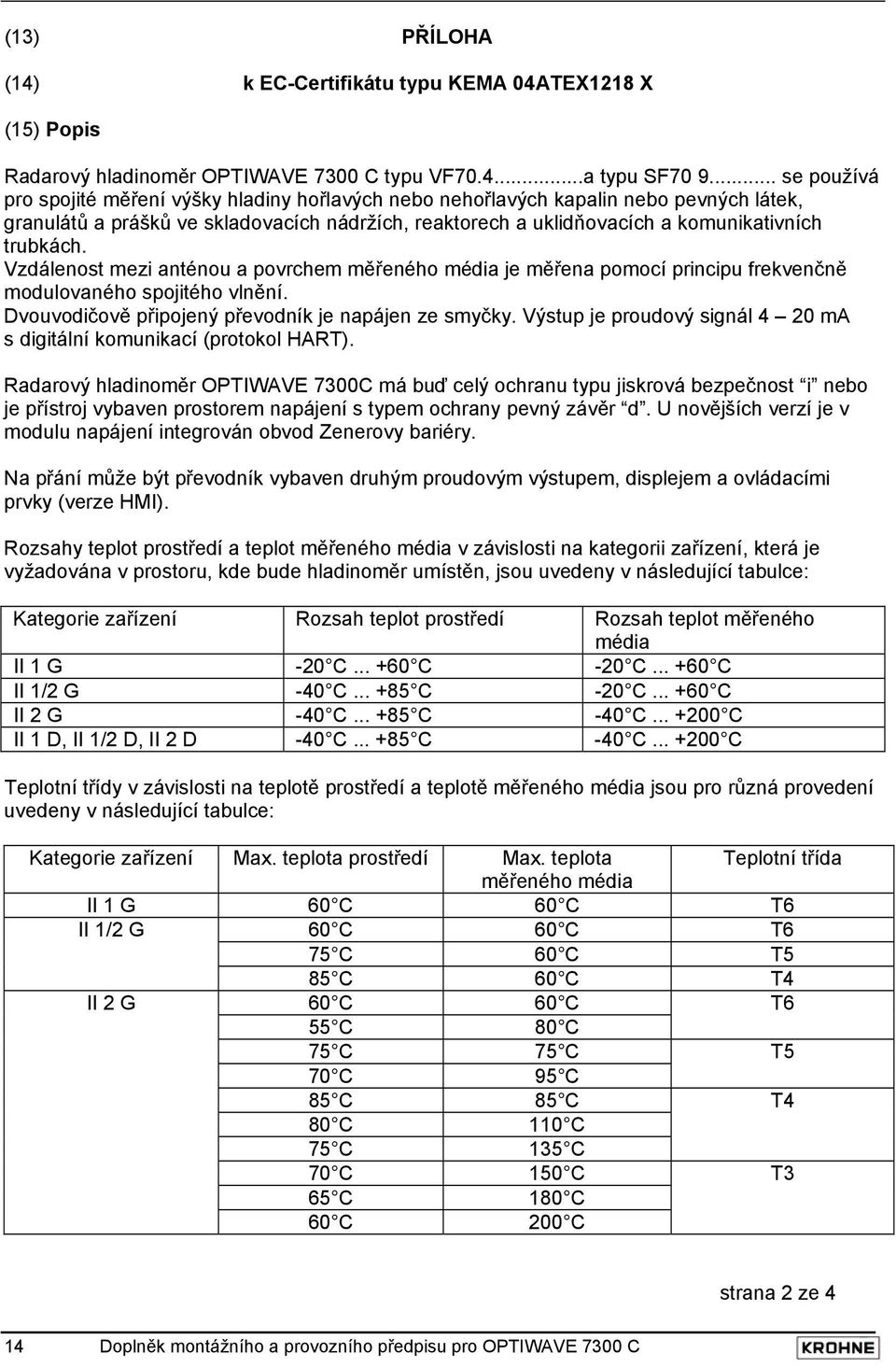

14 (13) PŘÍLOHA (14) k EC-Certifikátu typu KEMA 04ATEX1218 X (15) Popis Radarový hladinoměr OPTIWAVE 7300 C typu VF a typu SF se používá pro spojité měření výšky hladiny hořlavých nebo nehořlavých kapalin nebo pevných látek, granulátů a prášků ve skladovacích nádržích, reaktorech a uklidňovacích a komunikativních trubkách. Vzdálenost mezi anténou a povrchem měřeného média je měřena pomocí principu frekvenčně modulovaného spojitého vlnění. Dvouvodičově připojený převodník je napájen ze smyčky. Výstup je proudový signál 4 20 ma s digitální komunikací (protokol HART). Radarový hladinoměr OPTIWAVE 7300C má buď celý ochranu typu jiskrová bezpečnost i nebo je přístroj vybaven prostorem napájení s typem ochrany pevný závěr d. U novějších verzí je v modulu napájení integrován obvod Zenerovy bariéry. Na přání může být převodník vybaven druhým proudovým výstupem, displejem a ovládacími prvky (verze HMI). Rozsahy teplot prostředí a teplot měřeného média v závislosti na kategorii zařízení, která je vyžadována v prostoru, kde bude hladinoměr umístěn, jsou uvedeny v následující tabulce: Kategorie zařízení Rozsah teplot prostředí Rozsah teplot měřeného média II 1 G -20 C C -20 C C II 1/2 G -40 C C -20 C C II 2 G -40 C C -40 C C II 1 D, II 1/2 D, II 2 D -40 C C -40 C C Teplotní třídy v závislosti na teplotě prostředí a teplotě měřeného média jsou pro různá provedení uvedeny v následující tabulce: Kategorie zařízení Max. teplota prostředí Max. teplota Teplotní třída měřeného média II 1 G 60 C 60 C T6 II 1/2 G 60 C 60 C T6 75 C 60 C T5 85 C 60 C T4 II 2 G 60 C 60 C T6 55 C 80 C 75 C 75 C T5 70 C 95 C 85 C 85 C T4 80 C 110 C 75 C 135 C 70 C 150 C T3 65 C 180 C 60 C 200 C strana 2 ze 4 14 Doplněk montážního a provozního předpisu pro OPTIWAVE 7300 C

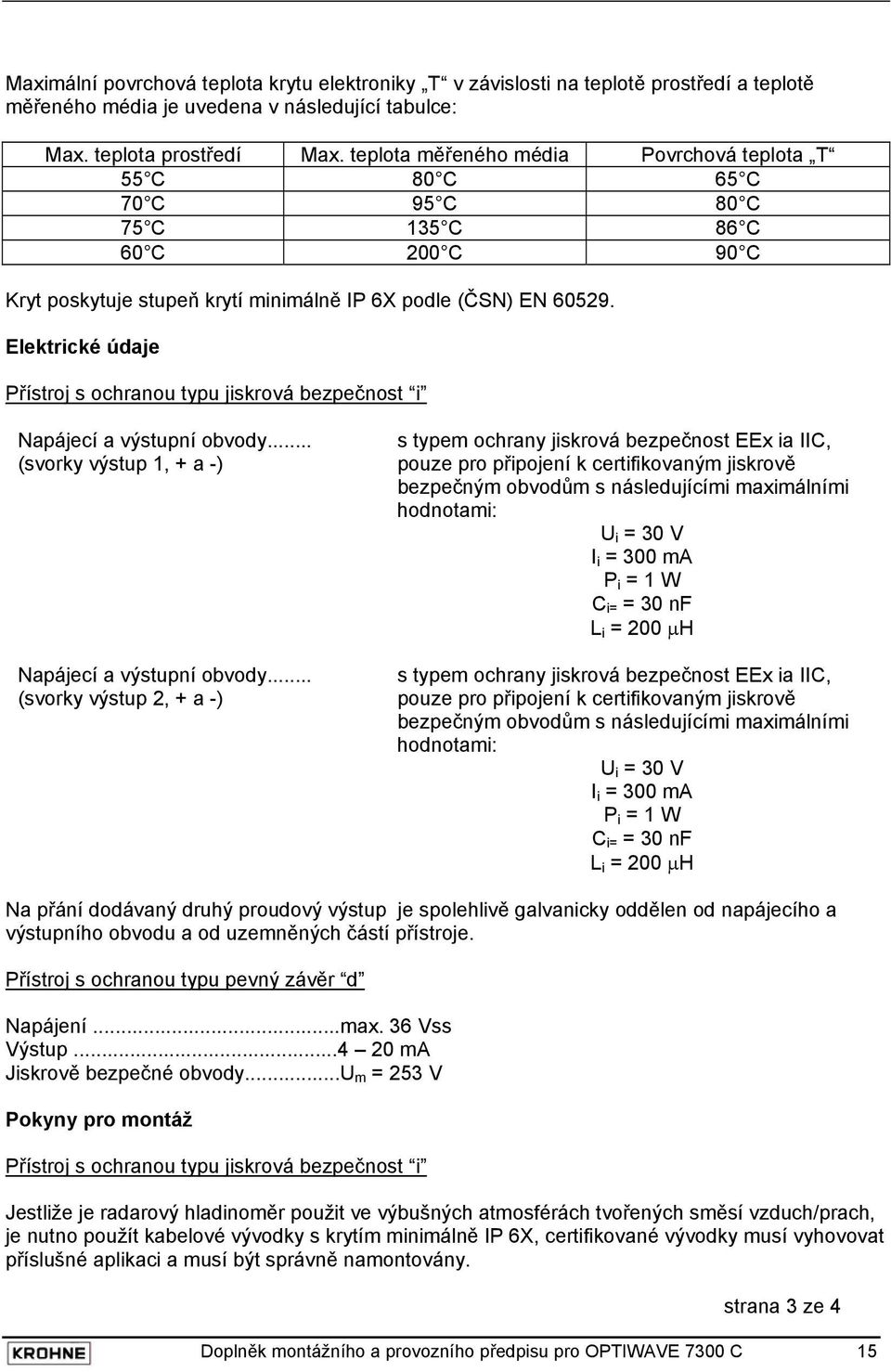

15 Maximální povrchová teplota krytu elektroniky T v závislosti na teplotě prostředí a teplotě měřeného média je uvedena v následující tabulce: Max. teplota prostředí Max. teplota měřeného média Povrchová teplota T 55 C 80 C 65 C 70 C 95 C 80 C 75 C 135 C 86 C 60 C 200 C 90 C Kryt poskytuje stupeň krytí minimálně IP 6X podle (ČSN) EN Elektrické údaje Přístroj s ochranou typu jiskrová bezpečnost i Napájecí a výstupní obvody... (svorky výstup 1, + a -) Napájecí a výstupní obvody... (svorky výstup 2, + a -) s typem ochrany jiskrová bezpečnost EEx ia IIC, pouze pro připojení k certifikovaným jiskrově bezpečným obvodům s následujícími maximálními hodnotami: U i = 30 V I i = 300 ma P i = 1 W C i= = 30 nf L i = 200 μh s typem ochrany jiskrová bezpečnost EEx ia IIC, pouze pro připojení k certifikovaným jiskrově bezpečným obvodům s následujícími maximálními hodnotami: U i = 30 V I i = 300 ma P i = 1 W C i= = 30 nf L i = 200 μh Na přání dodávaný druhý proudový výstup je spolehlivě galvanicky oddělen od napájecího a výstupního obvodu a od uzemněných částí přístroje. Přístroj s ochranou typu pevný závěr d Napájení...max. 36 Vss Výstup ma Jiskrově bezpečné obvody...u m = 253 V Pokyny pro montáž Přístroj s ochranou typu jiskrová bezpečnost i Jestliže je radarový hladinoměr použit ve výbušných atmosférách tvořených směsí vzduch/prach, je nutno použít kabelové vývodky s krytím minimálně IP 6X, certifikované vývodky musí vyhovovat příslušné aplikaci a musí být správně namontovány. strana 3 ze 4 Doplněk montážního a provozního předpisu pro OPTIWAVE 7300 C 15

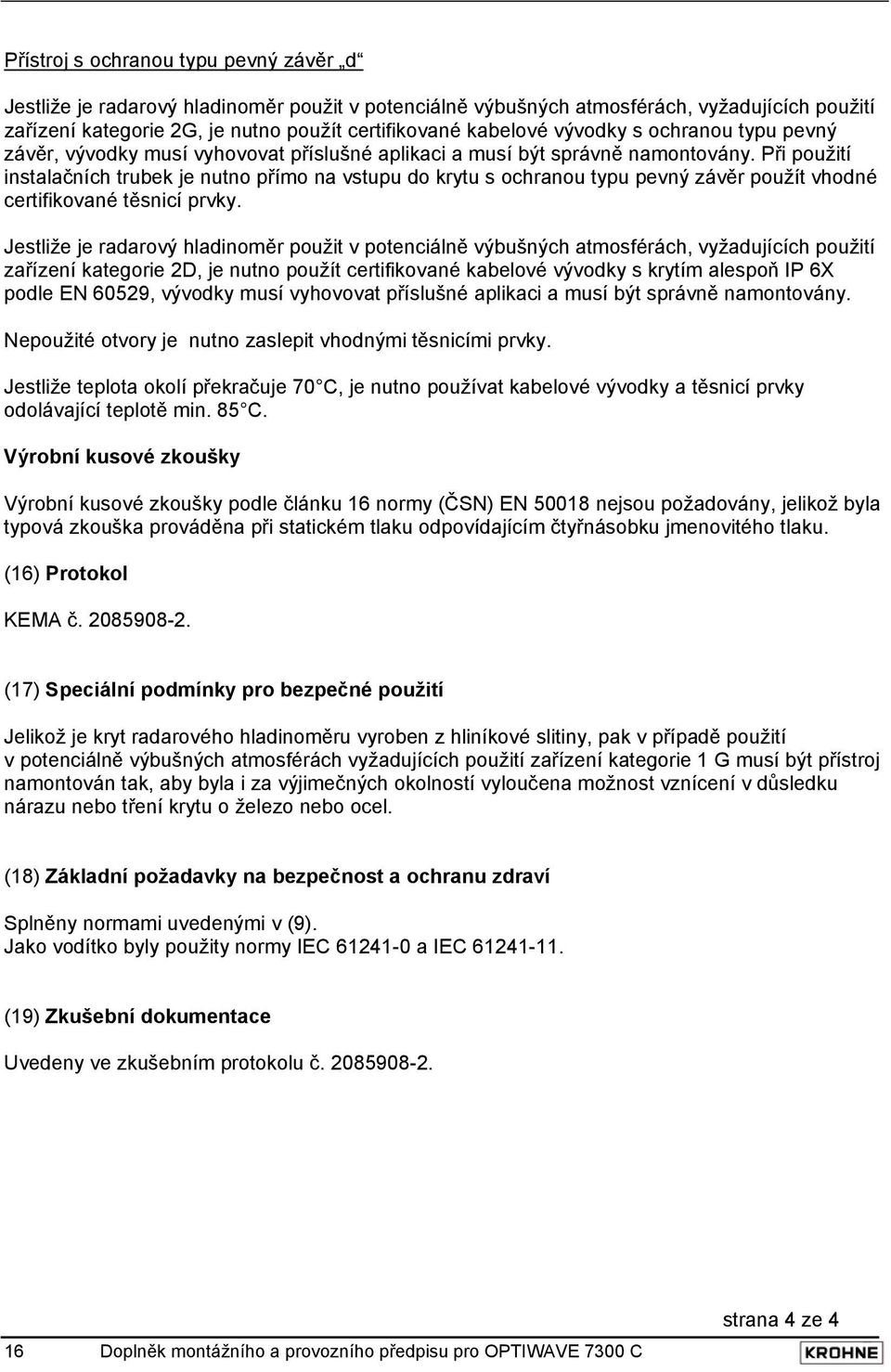

16 Přístroj s ochranou typu pevný závěr d Jestliže je radarový hladinoměr použit v potenciálně výbušných atmosférách, vyžadujících použití zařízení kategorie 2G, je nutno použít certifikované kabelové vývodky s ochranou typu pevný závěr, vývodky musí vyhovovat příslušné aplikaci a musí být správně namontovány. Při použití instalačních trubek je nutno přímo na vstupu do krytu s ochranou typu pevný závěr použít vhodné certifikované těsnicí prvky. Jestliže je radarový hladinoměr použit v potenciálně výbušných atmosférách, vyžadujících použití zařízení kategorie 2D, je nutno použít certifikované kabelové vývodky s krytím alespoň IP 6X podle EN 60529, vývodky musí vyhovovat příslušné aplikaci a musí být správně namontovány. Nepoužité otvory je nutno zaslepit vhodnými těsnicími prvky. Jestliže teplota okolí překračuje 70 C, je nutno používat kabelové vývodky a těsnicí prvky odolávající teplotě min. 85 C. Výrobní kusové zkoušky Výrobní kusové zkoušky podle článku 16 normy (ČSN) EN nejsou požadovány, jelikož byla typová zkouška prováděna při statickém tlaku odpovídajícím čtyřnásobku jmenovitého tlaku. (16) Protokol KEMA č (17) Speciální podmínky pro bezpečné použití Jelikož je kryt radarového hladinoměru vyroben z hliníkové slitiny, pak v případě použití v potenciálně výbušných atmosférách vyžadujících použití zařízení kategorie 1 G musí být přístroj namontován tak, aby byla i za výjimečných okolností vyloučena možnost vznícení v důsledku nárazu nebo tření krytu o železo nebo ocel. (18) Základní požadavky na bezpečnost a ochranu zdraví Splněny normami uvedenými v (9). Jako vodítko byly použity normy IEC a IEC (19) Zkušební dokumentace Uvedeny ve zkušebním protokolu č Doplněk montážního a provozního předpisu pro OPTIWAVE 7300 C strana 4 ze 4

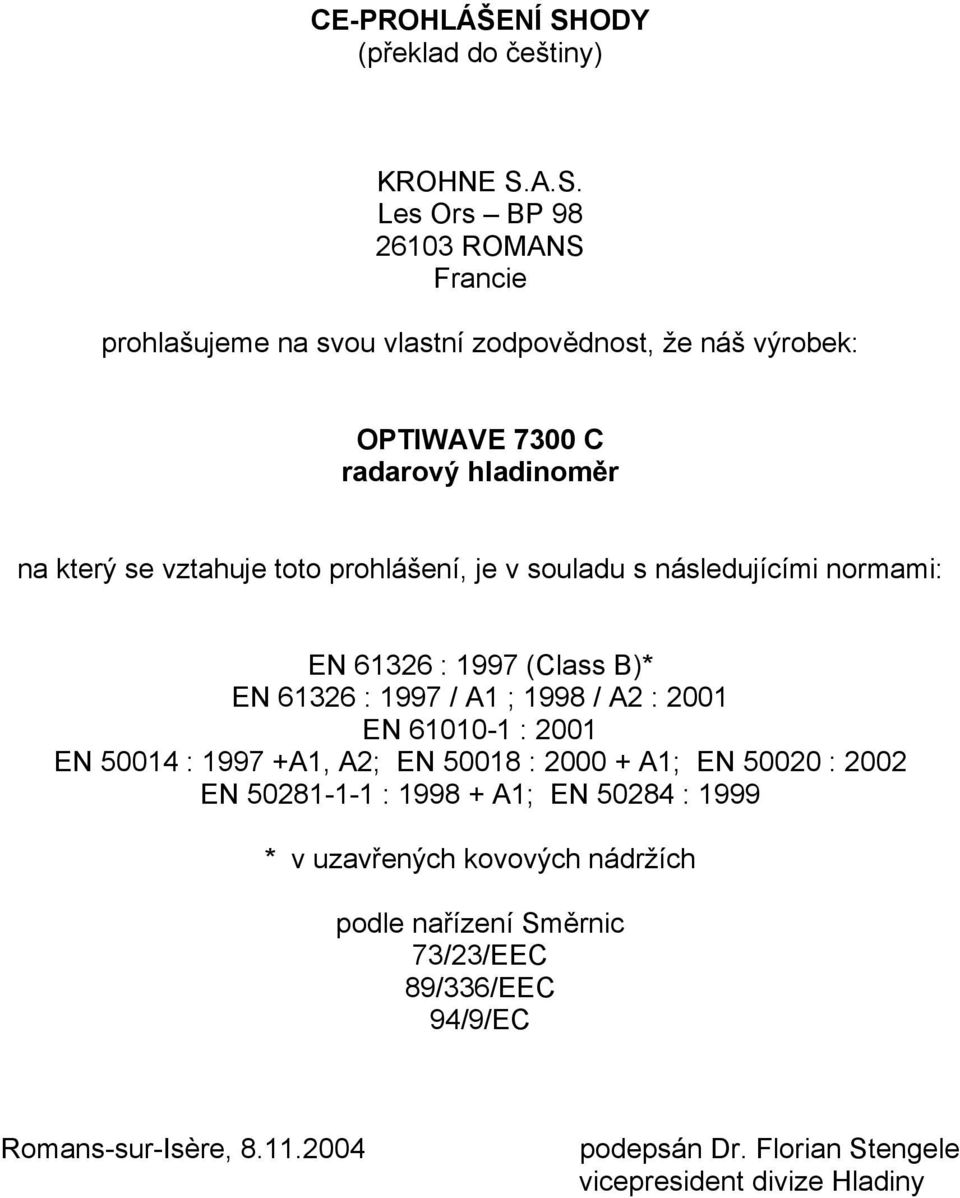

17 CE-PROHLÁŠENÍ SHODY (překlad do češtiny) KROHNE S.A.S. Les Ors BP ROMANS Francie prohlašujeme na svou vlastní zodpovědnost, že náš výrobek: OPTIWAVE 7300 C radarový hladinoměr na který se vztahuje toto prohlášení, je v souladu s následujícími normami: EN : 1997 (Class B)* EN : 1997 / A1 ; 1998 / A2 : 2001 EN : 2001 EN : A1, A2; EN : A1; EN : 2002 EN : A1; EN : 1999 * v uzavřených kovových nádržích podle nařízení Směrnic 73/23/EEC 89/336/EEC 94/9/EC Romans-sur-Isère, podepsán Dr. Florian Stengele vicepresident divize Hladiny

18

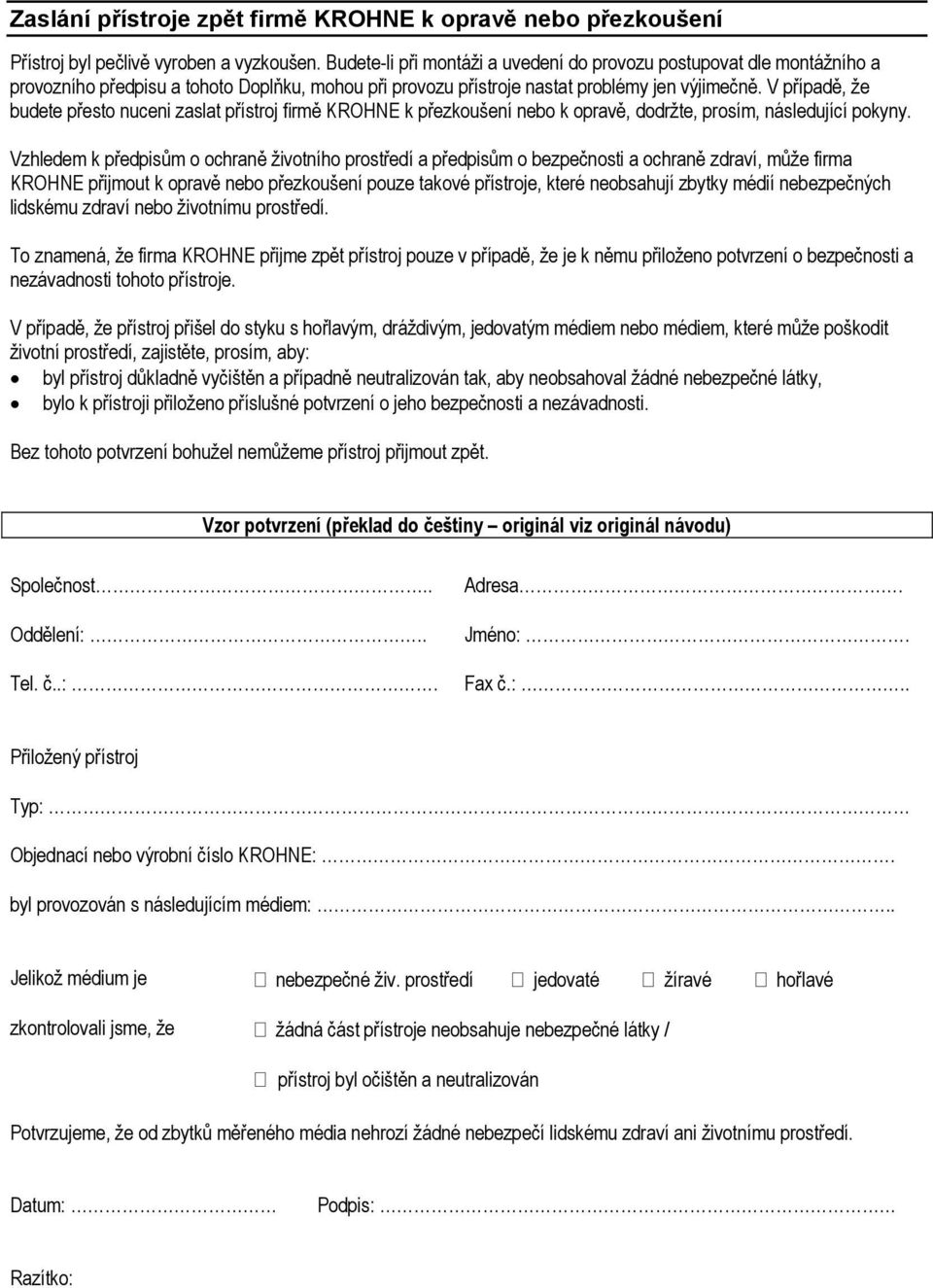

19 Zaslání přístroje zpět firmě KROHNE k opravě nebo přezkoušení Přístroj byl pečlivě vyroben a vyzkoušen. Budete-li při montáži a uvedení do provozu postupovat dle montážního a provozního předpisu a tohoto Doplňku, mohou při provozu přístroje nastat problémy jen výjimečně. V případě, že budete přesto nuceni zaslat přístroj firmě KROHNE k přezkoušení nebo k opravě, dodržte, prosím, následující pokyny. Vzhledem k předpisům o ochraně životního prostředí a předpisům o bezpečnosti a ochraně zdraví, může firma KROHNE přijmout k opravě nebo přezkoušení pouze takové přístroje, které neobsahují zbytky médií nebezpečných lidskému zdraví nebo životnímu prostředí. To znamená, že firma KROHNE přijme zpět přístroj pouze v případě, že je k němu přiloženo potvrzení o bezpečnosti a nezávadnosti tohoto přístroje. V případě, že přístroj přišel do styku s hořlavým, dráždivým, jedovatým médiem nebo médiem, které může poškodit životní prostředí, zajistěte, prosím, aby: byl přístroj důkladně vyčištěn a případně neutralizován tak, aby neobsahoval žádné nebezpečné látky, bylo k přístroji přiloženo příslušné potvrzení o jeho bezpečnosti a nezávadnosti. Bez tohoto potvrzení bohužel nemůžeme přístroj přijmout zpět. Vzor potvrzení (překlad do češtiny originál viz originál návodu) Společnost.. Oddělení:.. Tel. č..:. Adresa. Jméno:. Fax č.:.. Přiložený přístroj Typ: Objednací nebo výrobní číslo KROHNE:. byl provozován s následujícím médiem:.. Jelikož médium je nebezpečné živ. prostředí jedovaté žíravé hořlavé zkontrolovali jsme, že žádná část přístroje neobsahuje nebezpečné látky / přístroj byl očištěn a neutralizován Potvrzujeme, že od zbytků měřeného média nehrozí žádné nebezpečí lidskému zdraví ani životnímu prostředí. Datum: Podpis: Razítko:
