Revize a preventivní údržba elektrických instalací v nebezpečných prostorech ČSN EN :2008

Transkript

1 Revize a preventivní údržba elektrických instalací v nebezpečných prostorech ČSN EN :2008 Ing. Jan Pohludka Fyzikálně technický zkušební ústav, Ostrava - Radvanice Autorizovaná zkušebna 210 Notifikovaná zkušebna v EU

2 Postup při revizích nevýbušných zařízení Provozy s nebezpečím výbuchu hořlavých plynů a pár hořlavých kapalin Provozy s nebezpečím výbuchu hořlavých prachů

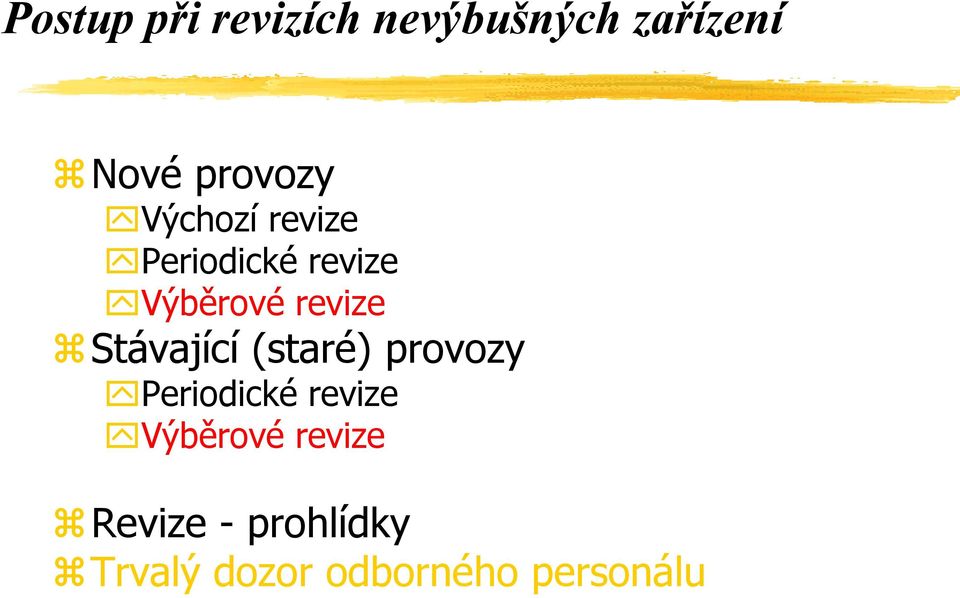

3 Postup při revizích nevýbušných zařízení Nové provozy Výchozí revize Periodické revize Výběrové revize Stávající (staré) provozy Periodické revize Výběrové revize Revize - prohlídky Trvalý dozor odborného personálu

4 Dokumetace pro revize nevýbušných zařízení klasifikaci nebezpečných prostorů (viz EN ); pro plyny: skupinu zařízení (IIA, IIB nebo IIC) a požadavek na teplotní třídu; pro prachy: skupinu zařízení (IIIA, IIIB nebo IIIC) a požadavek na maximální povrchovou teplotu;

5 Dokumetace pro revize nevýbušných zařízení záznamy dostatečné k tomu, aby nevýbušné zařízení mohlo být udržováno a revidováno v souladu s jeho typem ochrany (návody k instalaci, údržbě, seznam a umístění zařízení, povolených náhradních dílů, certifikátů, technických informací) Všechny tyto informace by měly být v dokumentu o ochraně proti výbuchu podle NV 406/2004 Sb.

6 Dokumetace pro revize nevýbušných zařízení kopie předchozí revizní zprávy záznamy o provedených opravách

7 Typy ochrany proti výbuchu Plány prohlídek Pevný závěr Zajištěné provedení Zařízení s typem ochrany n Závěr s vnitřním přetlakem p a pd Jiskrová bezpečnost i, id a nl (omezená energie) Ochrana závěrem td

8 Co se obvykle uvádí v revizní zprávě: Opsaný plán prohlídek z ČSN EN se zaškrtnutými některými položkami Opsaný plán prohlídek z ČSN EN se zaškrtnutými všemi položkami Plány prohlídek pro pouze některé druhy ochrany (i když jsou v provozu další typy ochrany) Plány prohlídek pro všechny druhy ochrany (i když je v provozu pouze např. pevný závěr)

9 Co by mělo být uvedeno v revizní zprávě: dokumentace, která byla k dispozici typ prohlídek vizuální, zběžná a specifikace zařízení, na kterém jsem dělal detailní prohlídku revize zařízení po opravě doporučení data další revize požadavek na provedení výběrové revize v kratším termínu

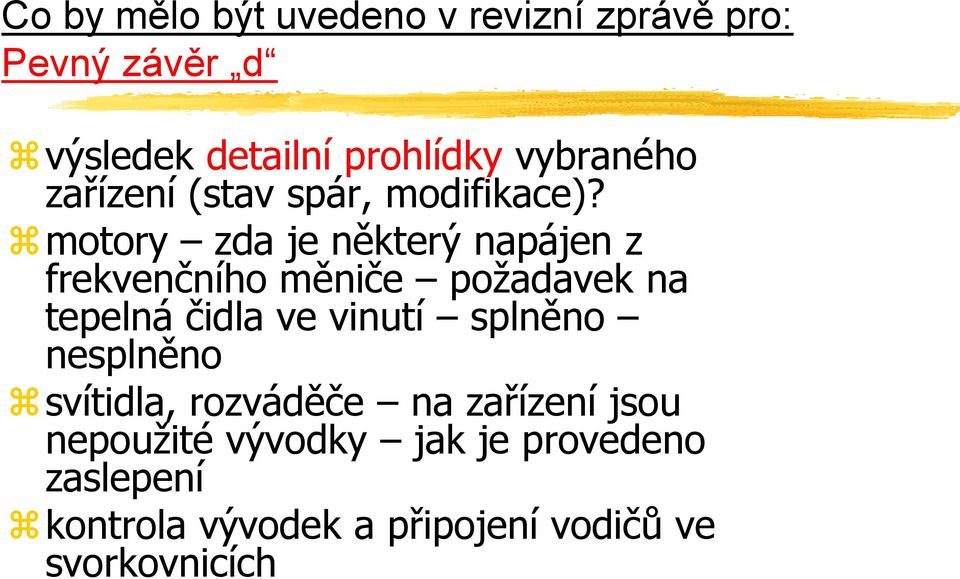

10 Co by mělo být uvedeno v revizní zprávě pro: Pevný závěr d výsledek detailní prohlídky vybraného zařízení (stav spár, modifikace)? motory zda je některý napájen z frekvenčního měniče požadavek na tepelná čidla ve vinutí splněno nesplněno svítidla, rozváděče na zařízení jsou nepoužité vývodky jak je provedeno zaslepení kontrola vývodek a připojení vodičů ve svorkovnicích

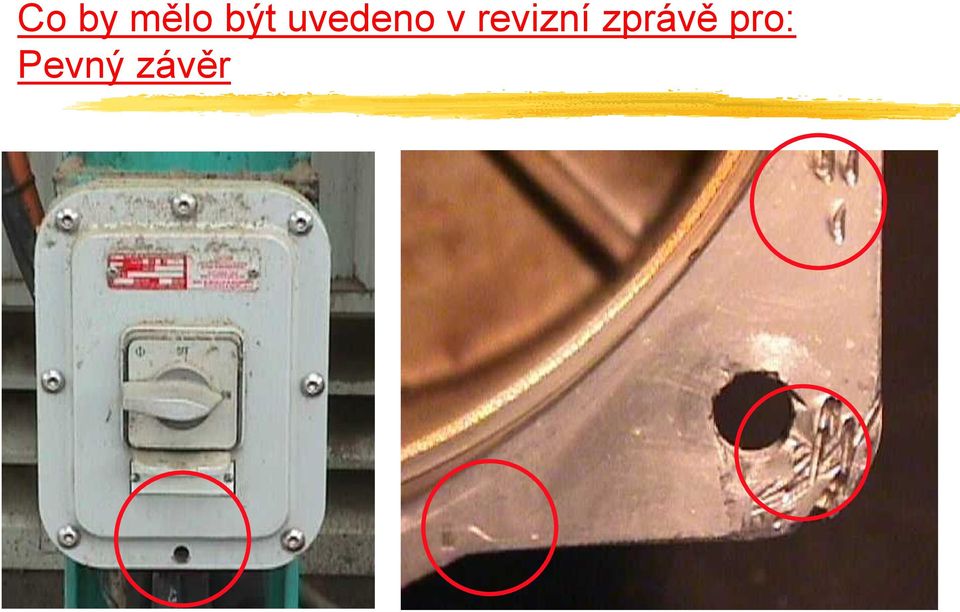

11 Co by mělo být uvedeno v revizní zprávě pro: Pevný závěr

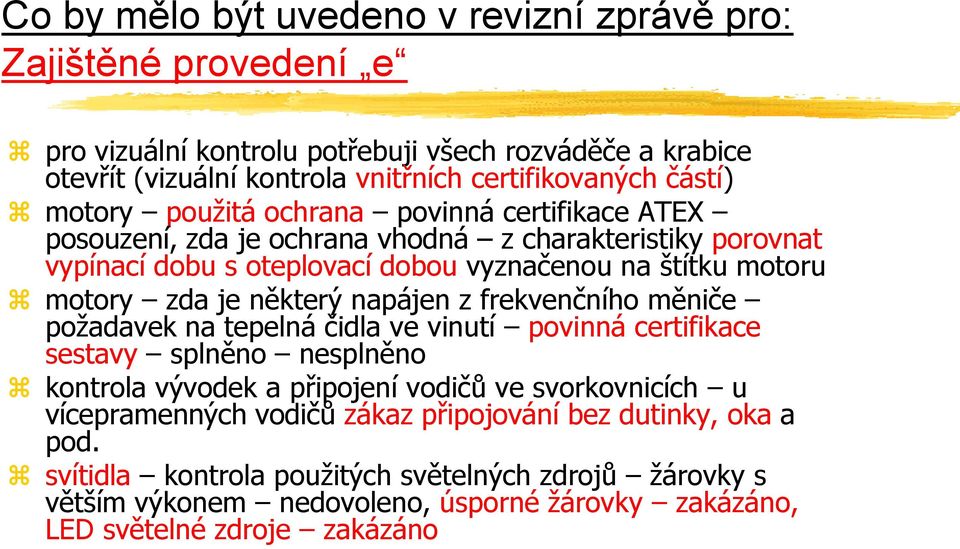

12 Co by mělo být uvedeno v revizní zprávě pro: Zajištěné provedení e pro vizuální kontrolu potřebuji všech rozváděče a krabice otevřít (vizuální kontrola vnitřních certifikovaných částí) motory použitá ochrana povinná certifikace ATEX posouzení, zda je ochrana vhodná z charakteristiky porovnat vypínací dobu s oteplovací dobou vyznačenou na štítku motoru motory zda je některý napájen z frekvenčního měniče požadavek na tepelná čidla ve vinutí povinná certifikace sestavy splněno nesplněno kontrola vývodek a připojení vodičů ve svorkovnicích u vícepramenných vodičů zákaz připojování bez dutinky, oka a pod. svítidla kontrola použitých světelných zdrojů žárovky s větším výkonem nedovoleno, úsporné žárovky zakázáno, LED světelné zdroje zakázáno

13 Co by mělo být uvedeno v revizní zprávě pro: Jiskrově bezpečné zařízení i dokumentace jiskrově bezpečného systému byla nebyla (revize zahrnuje posouzení pouze jednotlivých prvků nezahrnuje JB systém) nebo revizní technik doplní revizní zprávu o hodnocení jiskrově bezpečného systému (tabulka, popis, výkres) posouzení jednoduchých zařízení, zapojených v JB obvodech (pouze jednoduché prvky spínač, termočlánek bez elektroniky, kapacit a indukčností) umístění oddělovačů (JB bariér) je dovoleno pouze mimo zóny nebo do pevného závěru nebo závěru s vnitřním přetlakem

14 Co by mělo být uvedeno v revizní zprávě pro: Závěr s vnitřním přetlakem p posouzení dokumentace (pouze u zařízení které si kompletoval uživatel sám) rozsah platnosti certifikátu prohlášení o shodě např. vn motory uživatel objedná bez řídicí jednotky (hlídání provětrávání, přetlaku, průtoku) a dokoupí si ji sám nebo zapojí čidla do svého systému

15 Nejčastější závady pevný závěr d chybějící uchycovací šrouby ve víkách, chybějící záslepky v neosazených vývodkách (především u průchozích svítidel). poškozené závěrové plochy především u vývodek, hřídelí a táhel chybějící těsnící kroužky, neodpovídající těsnící kroužky, použití vymotávací pásky místo těsnících kroužků v kabelových vývodkách použití vývodek pro trubkové vedení bez odpovídajících přechodů na kabel, nezalití koncových krabic oddělujících trubkové vedení od závěru poškození průhledů a krytů svítidel a jakékoliv mechanické poškození závěru použití necertifikovaných přechodových kusů pro vývodky

16 Nejčastější závady zajištěné provedení e použití špatné tepelné ochrany u motoru; použití motoru s napájením z frekvenčního měniče, i když motor nebyl pro použití s měničem zkoušen nedodržení osazení spojovacích krabic maximálním počtem svorek, popř. překročení ztrátového výkonu pro daný typ krabice

17 Nejčastější závady zajištěné provedení e špatně provedené opravy u motoru (převíjení) a u vnitřních spojů použití úsporných žárovek ve svítidle se zajištěným provedením, nebo žárovek s větším výkonem, než je povolený pro svítidlo; použití nesprávných svorek použití nesprávných vývodek a těsnicích kroužků, použití vymotávacích pásek místo kroužků

18 Nejčastější závady jiskrová bezpečnost i nesprávné navržení jiskrově bezpečného systému (chybějící dokumentace) nedodržení oddělení jiskrově bezpečných obvodů od ostatních obvodů nesprávné vedení jiskrově bezpečných obvodů společně s ostatními obvody nebo jinými jiskrově bezpečnými obvody neodborné opravy prvků, na kterých závisí jiskrová bezpečnost nedodržení požadovaného uzemnění ochranných bariér

19 Nejčastější závady závěr s vnitřním přetlakem p změna zdroje ochranného plynu o menším výkonu vyřazení hlídání předepsaného přetlaku vyřazení časového blokování spuštění před provětráním závěru

20 Nejčastější závady ochrana krytem pro prachy t existuje nové zařazení (IIIA, IIIB, IIIC) pouze pro nová zařízení jak to vypadá z vrstvami prachu dodržování úklidu zařízení jsou certifikována max do 5 mm vrstvy stav krytí (těsnění, prach uvnitř závěru)

21 Světelné kabely - světlovody Průchody optických vláken přes zóny ČSN EN
