1 ODSÍŘENÍ, DENITRIFIKACE A ODPRÁŠENÍ KOTLŮ STŘEDNÍ VELIKOSTI Konference Dálkové zásobování teplem a chladem , Hradec Králové Elektrárny Opatovice, a,s, úsek rozvoje

2 Cíle společnosti Dlouhodobé zajištění uhlí Konkurenceschopné ceny Technologie šetrná k životnímu prostředí Dlouhodobé dodávky tepla a elektřiny strana 2 Elektrárny Opatovice, a.s.

3 Historie společnosti 1956 zahájení stavby 1959 uvedení do provozu 1974 zahájení dodávek tepla (zahájení ekologického programu) 1997 soubor ekologických staveb hlavní projekt odsíření 2008 zvýšení účinnosti odsíření plnění emisních stropů 2011 vstup do Energetického a průmyslového holdingu 2012 zahájení ekologického programu s cílem dalšího snižovaní emisí strana 3 Elektrárny Opatovice, a.s.

zvýšení účinnosti odsíření plnění emisních stropů 2011 vstup do Energetického a průmyslového

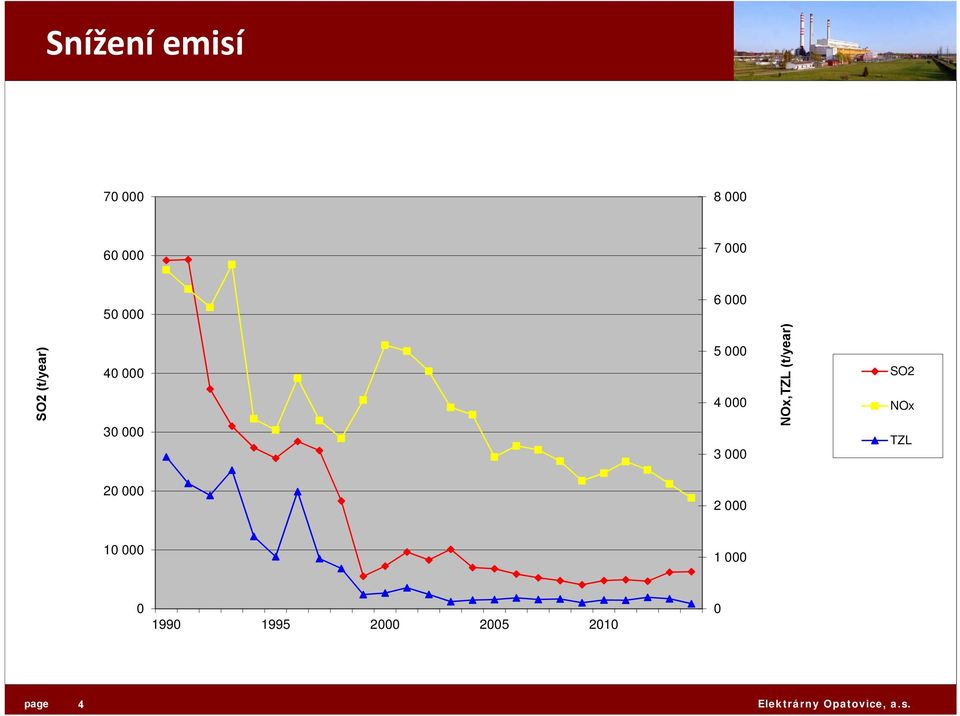

4 Snížení emisí SO2 (t/year) NOx,TZL (t/year) SO2 NOx TZL page 4 Elektrárny Opatovice, a.s.

(t/year) SO2 NOx TZL 20 000 2 000 10 000 1 000 0 1990

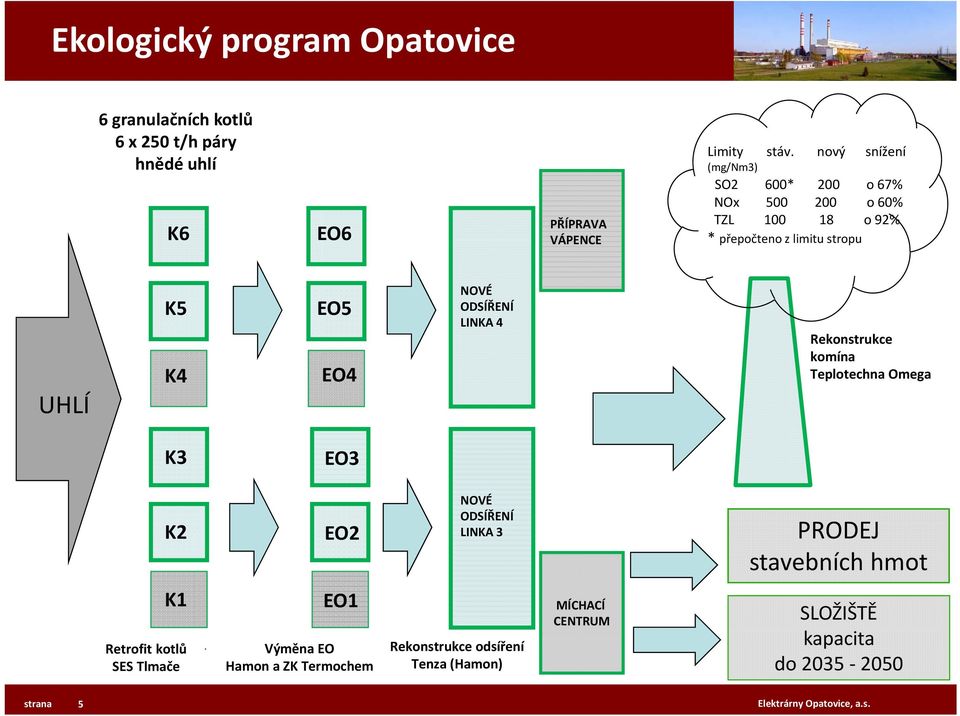

5 Ekologický program Opatovice 6 granulačních kotlů 6 x 250 t/h páry hnědé uhlí K6 EO6 PŘÍPRAVA VÁPENCE Limity stáv. nový snížení (mg/nm3) SO2 600* 200 o 67% NOx o 60% TZL o 92% * přepočteno z limitu stropu UHLÍ K5 K4 EO5 EO4 NOVÉ ODSÍŘENÍ LINKA 4 Rekonstrukce komína Teplotechna Omega K3 EO3 K2 EO2 NOVÉ ODSÍŘENÍ LINKA 3 PRODEJ stavebních hmot K1 Retrofit kotlů SES Tlmače EO1 Výměna EO Hamon a ZK Termochem Rekonstrukce odsíření Tenza (Hamon) MÍCHACÍ CENTRUM SLOŽIŠTĚ kapacita do strana 5 Elektrárny Opatovice, a.s.

ODSÍŘENÍ LINKA 4 Rekonstrukce komína Teplotechna Omega K3 EO3 K2 EO2 NOVÉ ODSÍŘENÍ LINKA 3 PRODEJ stavebních hmot K1 Retrofit kotlů

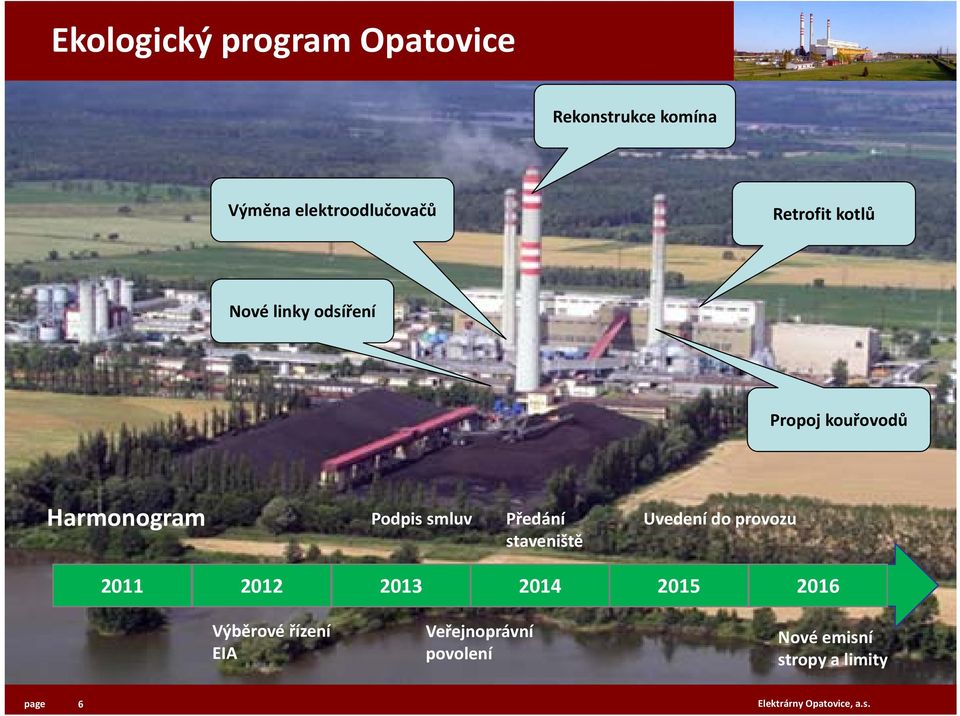

6 Ekologický program Opatovice Rekonstrukce komína Retrofit kotlů Výměna elektroodlučovačů Výměna elektroodlučovačů Retrofit kotlů Nové linky odsíření Rekonstrukce odsíření Rekonstrukce komína Propoj kouřovodů Harmonogram Harmonogram Podpis smluv Podpis smluv Veřejnoprávní povolení Veřejnoprávní povolení Předání staveniště Předání staveniště Uvedení do provozu Uvedení do provozu Výběrové řízení EIA Výběrové řízení EIA Nové emisní stropy a limity Nové emisní stropy a limity page 6 Elektrárny Opatovice, a.s.

Veřejnoprávní povolení Předání staveniště Předání staveniště Uvedení do provozu Uvedení do provozu 2011 2012 2013 2014 2015 2016 2011 2012

7 Ekologický program Opatovice Hlavní projekty Etapa Fáze Termíny DENOx retrofit kotlů 998 mil.kč Realizace projektu Realizace kotle K6 Termín uvedení do provozu 4 kotlů Uvedení do provozu K6 Uvedení do provozu K5,2, duben 2015 září listopad 2015 DESOx retrofit odsíření mil.kč Realizace projektu prováděny stavební práce na lince 4 a společných zařízení termín uvedení do provozu stavební připravenost 11/2015 a 04/ Výměna elektroodlučovačů 568 mil.kč Realizace projektu Ukončení strojní montáže tkaninového filtru K6 Termín uvedení do provozu 4 filtrů Uvedení do provozu filtru K6 Uvedení do provozu filtrů K5,2,3 leden duben 2015 září listopad 2015 Komín rekonstrukce 55 mil.kč Realizace projektu Smlouva podepsaná Realizace prosinec 2014 červenec srpen 2015 Propoj kouřovodů Realizace projektu Smlouva podepsaná Realizace Prosinec 2014 červen 2015 Dotace 542 mil.kč DENOx retrofit kotlů, Výměna elektroodlučovačů Přiděleny Přiděleny Veřejnoprávní povolení Vydána strana 7 Elektrárny Opatovice, a.s.

kč Realizace projektu prováděny stavební práce na lince 4 a společných zařízení termín uvedení do provozu stavební připravenost 11/2015 a 04/2016 9.1.2015 Výměna elektroodlučovačů 568 mil.

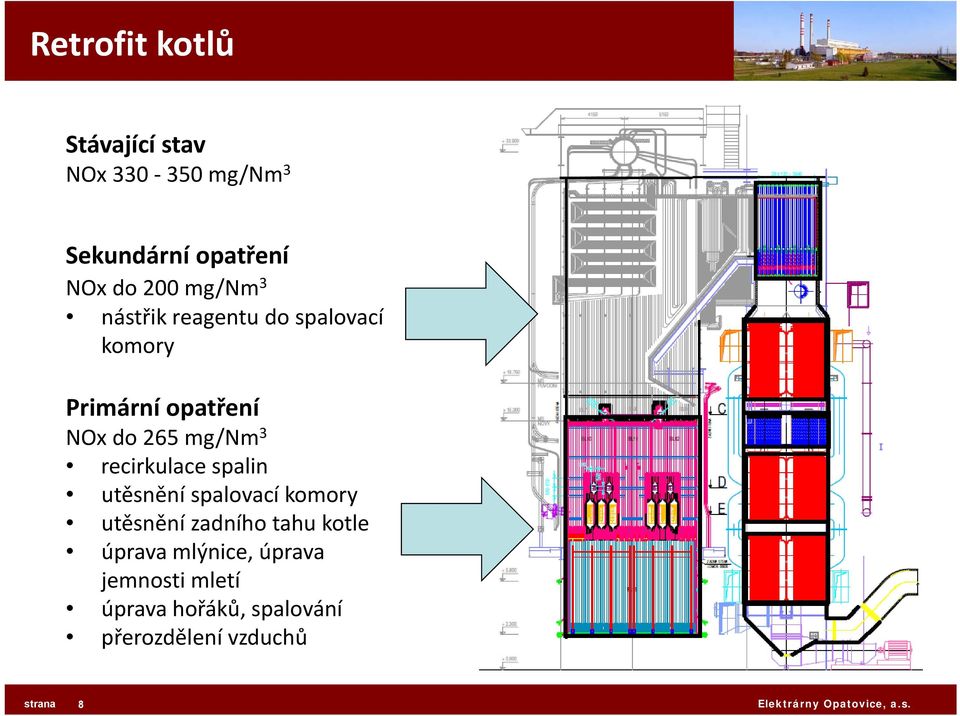

8 Retrofit kotlů Stávající stav NOx mg/nm 3 Sekundární opatření NOx do 200 mg/nm 3 nástřik reagentu do spalovací komory Primární opatření NOx do 265 mg/nm 3 recirkulace spalin utěsnění spalovací komory utěsnění zadního tahu kotle úprava mlýnice, úprava jemnosti mletí úprava hořáků, spalování přerozdělení vzduchů strana 8 Elektrárny Opatovice, a.s.

spalin utěsnění spalovací komory utěsnění zadního tahu kotle úprava mlýnice, úprava

9 Retrofit kotlů Kotel K6 Demontáž kotle K5 strana 9 Elektrárny Opatovice, a.s.

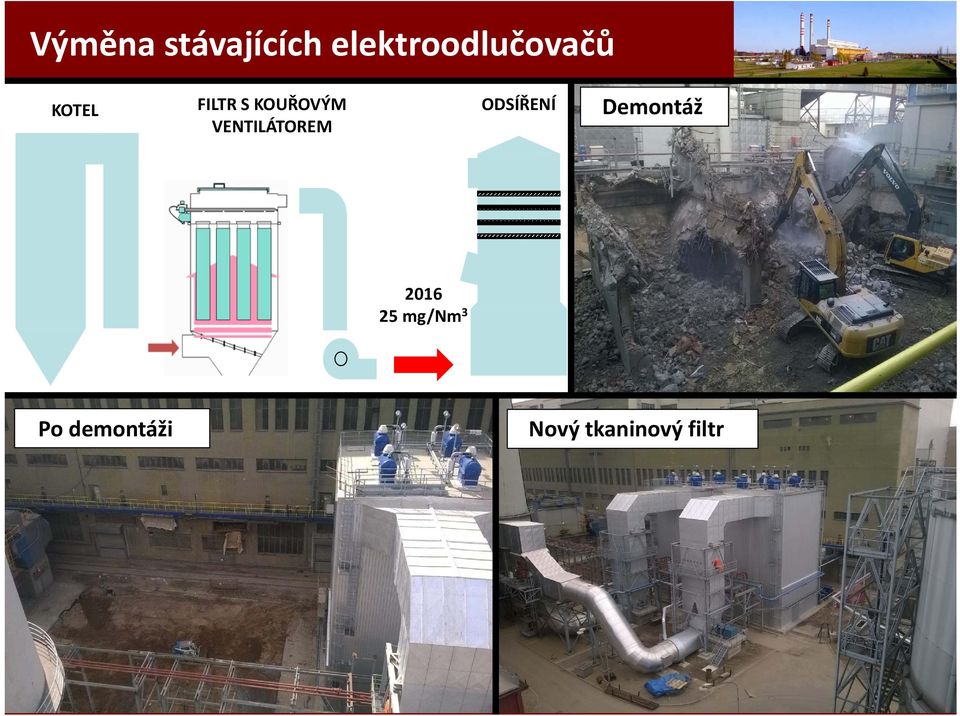

10 Výměna stávajících elektroodlučovačů KOTEL FILTR S KOUŘOVÝM VENTILÁTOREM ODSÍŘENÍ Demontáž mg/nm 3 Po demontáži Nový tkaninový filtr strana 10 Elektrárny Opatovice, a.s.

Demontáž 2016 25 mg/nm 3 Po demontáži Nový

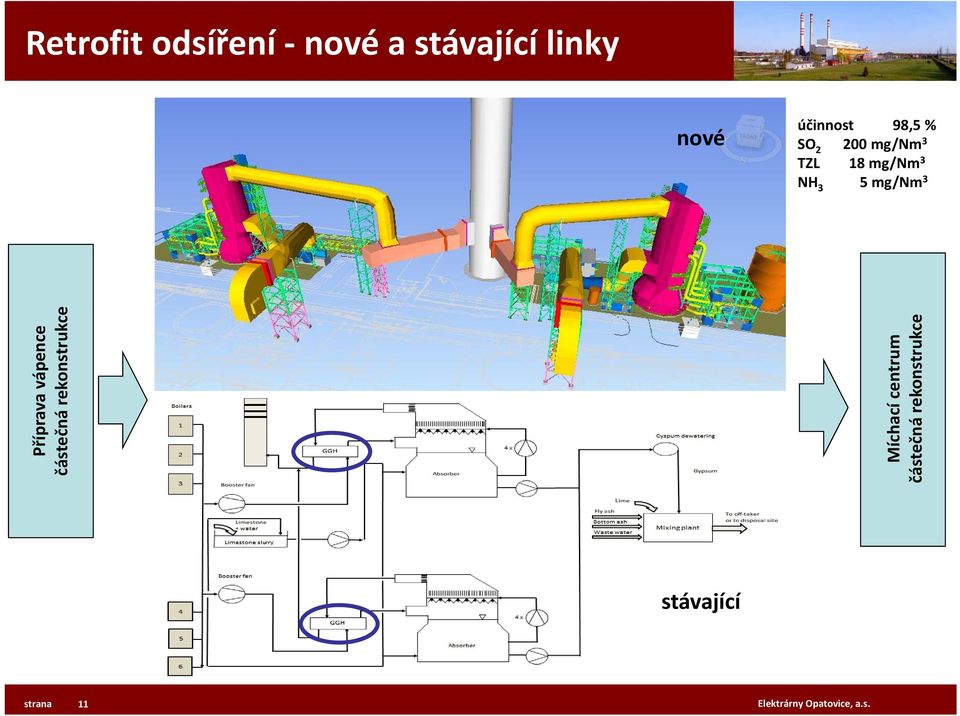

11 Retrofit odsíření nové a stávající linky nové nové účinnost 98,5 % SO mg/nm 3 TZL 18 mg/nm 3 NH 3 5 mg/nm 3 Příprava vápence částečná rekonstrukce Míchací centrum částečná rekonstrukce stávající strana 11 Elektrárny Opatovice, a.s.

Příprava vápence částečná rekonstrukce Míchací centrum

12 Retrofit odsíření nové linky Nový absorbér č.4 Základy absorbéru č.3 3. Rozvodna a potrubní mosty strana 12 Elektrárny Opatovice, a.s.

13 Propoj kouřovodů Propojení stávajícího absorbéru č.2 a starého komína strana 13 Elektrárny Opatovice, a.s.

14 Děkujeme za pozornost! Ekologické podmínky jsou a budou plněny Uhlí zajištěno Dlouhodobá dodávka tepla zajištěna strana 14 Elektrárny Opatovice, a.s.
