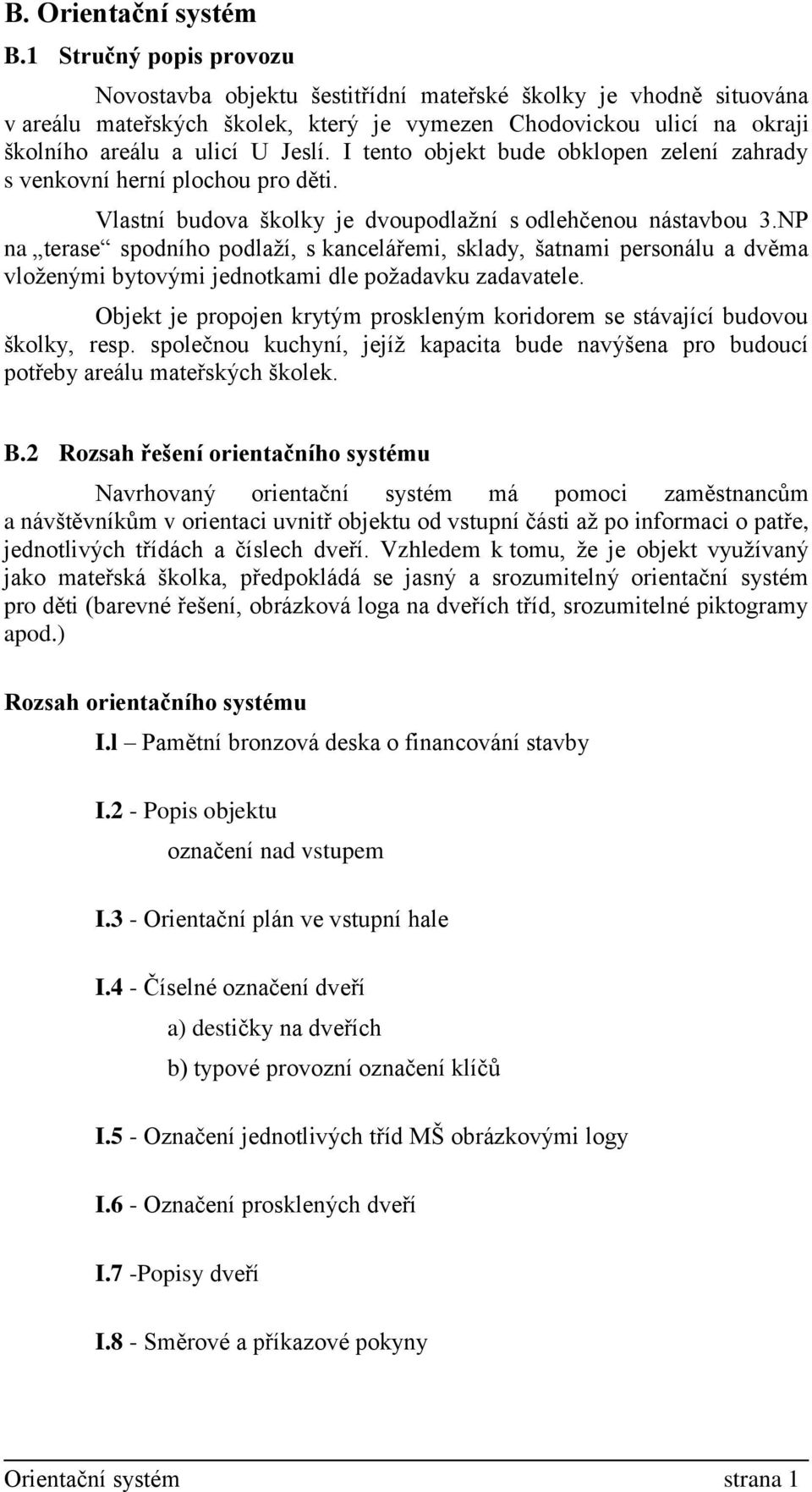

1 B. Orientační systém B.1 Stručný popis provozu Novostavba objektu šestitřídní mateřské školky je vhodně situována v areálu mateřských školek, který je vymezen Chodovickou ulicí na okraji školního areálu a ulicí U Jeslí. I tento objekt bude obklopen zelení zahrady s venkovní herní plochou pro děti. Vlastní budova školky je dvoupodlažní s odlehčenou nástavbou 3.NP na terase spodního podlaží, s kancelářemi, sklady, šatnami personálu a dvěma vloženými bytovými jednotkami dle požadavku zadavatele. Objekt je propojen krytým proskleným koridorem se stávající budovou školky, resp. společnou kuchyní, jejíž kapacita bude navýšena pro budoucí potřeby areálu mateřských školek. B.2 Rozsah řešení orientačního systému Navrhovaný orientační systém má pomoci zaměstnancům a návštěvníkům v orientaci uvnitř objektu od vstupní části až po informaci o patře, jednotlivých třídách a číslech dveří. Vzhledem k tomu, že je objekt využívaný jako mateřská školka, předpokládá se jasný a srozumitelný orientační systém pro děti (barevné řešení, obrázková loga na dveřích tříd, srozumitelné piktogramy apod.) Rozsah orientačního systému I.l Pamětní bronzová deska o financování stavby I.2 - Popis objektu označení nad vstupem I.3 - Orientační plán ve vstupní hale I.4 - Číselné označení dveří a) destičky na dveřích b) typové provozní označení klíčů I.5 - Označení jednotlivých tříd MŠ obrázkovými logy I.6 - Označení prosklených dveří I.7 -Popisy dveří I.8 - Směrové a příkazové pokyny Orientační systém strana 1

2 B. 3 Popis řešení I.1 Pamětní bronzová deska o stavbě a financování velikost a počet 800 / 1200 mm I.2 Popis objektu označení nad vstupem do nádvoří Na severozápadní štítové stěně paláce bude situován název objektu. nápis z jednotlivých nerezových písmen MŠ Chodovická velikost a počet - v = 300 mm, tl. = 3 mm. 1 sada I.3 Orientační plán a) Ve vstupní hale na skleněné desce upevněné na šesti bodech Na jedné skleněné desce o síle 30 mm bude sítotiskem natištěna orientační mapa všech pater budovy upevnění pomocí terčů. velikost a počet kusů - 1 deska 1200 / 900 mm. b) označení jednotlivých pater nápis z jednotlivých nerezových číslic (umístění u schodiště) číslice barevné (litá barva) velikost a počet v. 210 mm 1 ks/patro Typy popisů: I.4 Číselné označení dveří Označení jednotlivých křídel a dvě sady klíčů opatřené typovými přívěsky. a) destičky na dveřích destička zhotovena z matného nerez plátu Ø 50, tl. 3 mm a nápis bude gravírován, prohlubně budou vyplněny probarvenou licí hmotou (tm. modrá), Orientační systém strana 2

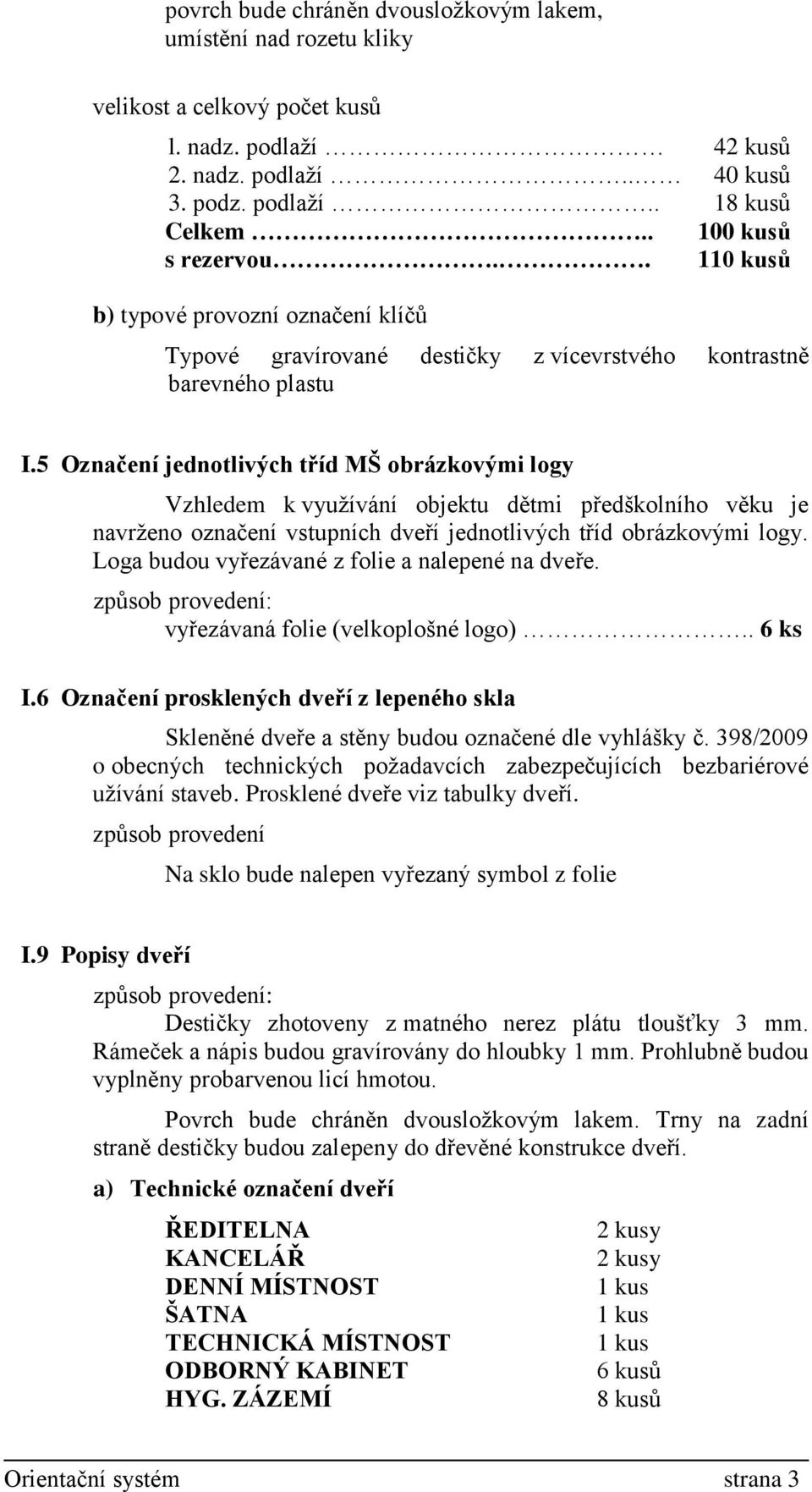

3 povrch bude chráněn dvousložkovým lakem, umístění nad rozetu kliky velikost a celkový počet kusů l. nadz. podlaží 42 kusů 2. nadz. podlaží.. 40 kusů 3. podz. podlaží.. 18 kusů Celkem kusů s rezervou kusů b) typové provozní označení klíčů Typové gravírované destičky z vícevrstvého kontrastně barevného plastu I.5 Označení jednotlivých tříd MŠ obrázkovými logy Vzhledem k využívání objektu dětmi předškolního věku je navrženo označení vstupních dveří jednotlivých tříd obrázkovými logy. Loga budou vyřezávané z folie a nalepené na dveře. vyřezávaná folie (velkoplošné logo).. 6 ks I.6 Označení prosklených dveří z lepeného skla Skleněné dveře a stěny budou označené dle vyhlášky č. 398/2009 o obecných technických požadavcích zabezpečujících bezbariérové užívání staveb. Prosklené dveře viz tabulky dveří. Na sklo bude nalepen vyřezaný symbol z folie I.9 Popisy dveří Destičky zhotoveny z matného nerez plátu tloušťky 3 mm. Rámeček a nápis budou gravírovány do hloubky 1 mm. Prohlubně budou vyplněny probarvenou licí hmotou. Povrch bude chráněn dvousložkovým lakem. Trny na zadní straně destičky budou zalepeny do dřevěné konstrukce dveří. a) Technické označení dveří ŘEDITELNA KANCELÁŘ DENNÍ MÍSTNOST ŠATNA TECHNICKÁ MÍSTNOST ODBORNÝ KABINET HYG. ZÁZEMÍ 2 kusy 2 kusy 8 kusů Orientační systém strana 3

4 b) Typové označení dle bezpečnostních norem HLAVNÍ UZÁVĚR VODY HLAVNÍ EL. ROZVADĚČ c) Piktogramy destička zhotovena z matného nerez plátu 90/90 mm linky a nápis budou gravírovány, prohlubně budou vyplněny probarvenou licí hmotou WC SPRCHA PŘÍPRAVNA SKLAD ÚKLID HYDRANT EL. ROZVADĚČ 8 kusů 7 kusů 3 kusy 7 kusů I.10 Směrové a příkazové pokyny a) Nerez gravírovaná destička o síle 3 mm s gravírovanou šipkou a symbolem. Prohlubeň je probarvená. SMĚROVÁ ŠIPKA VPRAVO b) Označení únikových směrů a východů piktogramy dle ČSN SMĚROVÁ ŠIPKA VPRAVO SMĚROVÁ ŠIPKA VLEVO VÝCHOD ÚNIKOVÉ SCHODIŠTĚ 4 kusů Orientační systém musí být před zahájením výroby projednán a odsouhlasen investorem a uživatelem. Při projednání může dojít k úpravě v popisech a počtech. Orientační systém strana 4

5 B. 4 Navrhovaný typ písma Orientační systém strana 5
