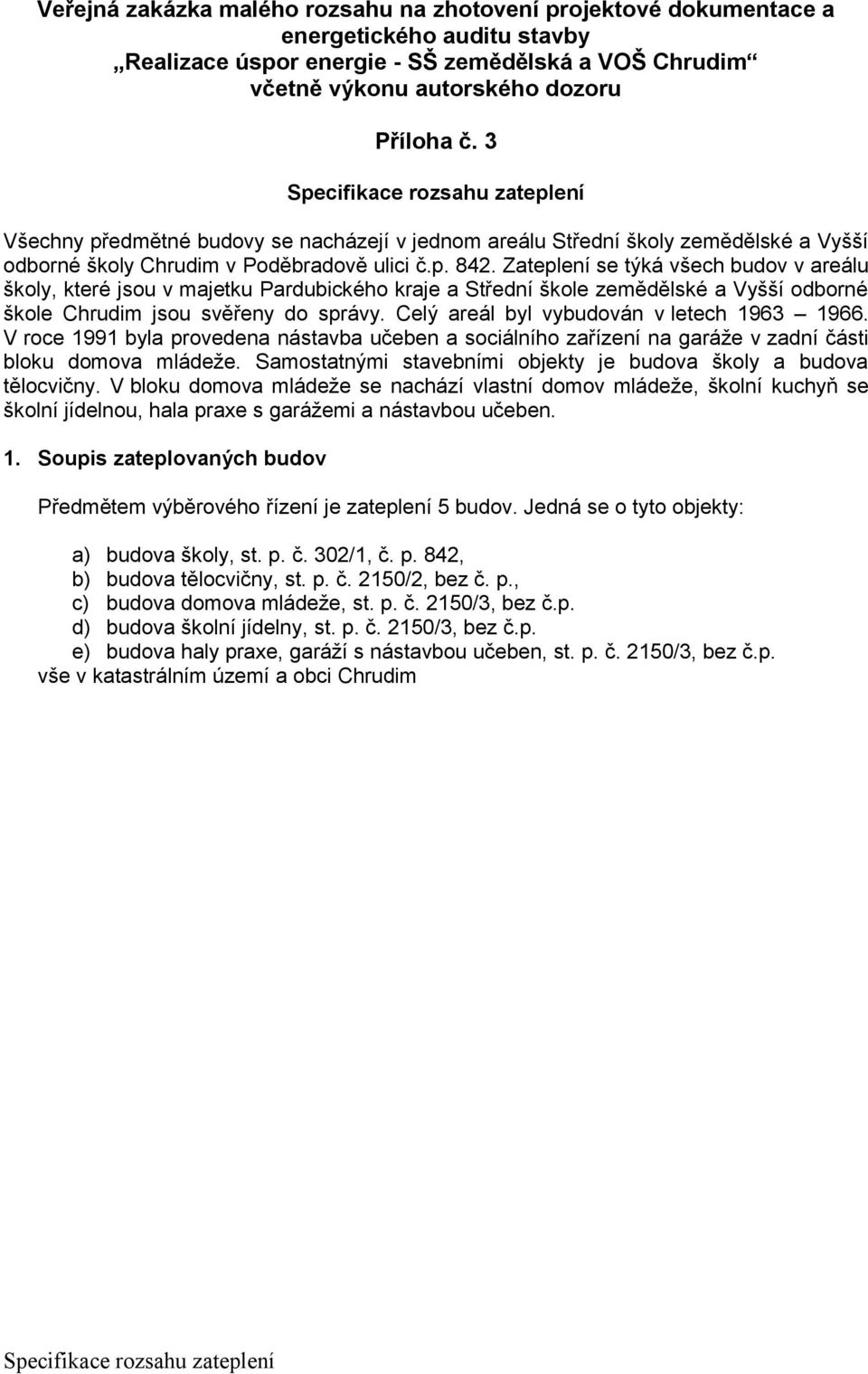

1 Veřejná zakázka malého rozsahu na zhotovení projektové dokumentace a energetického auditu stavby Realizace úspor energie - SŠ zemědělská a VOŠ Chrudim včetně výkonu autorského dozoru Příloha č. 3 Všechny předmětné budovy se nacházejí v jednom areálu Střední školy zemědělské a Vyšší odborné školy Chrudim v Poděbradově ulici č.p Zateplení se týká všech budov v areálu školy, které jsou v majetku Pardubického kraje a Střední škole zemědělské a Vyšší odborné škole Chrudim jsou svěřeny do správy. Celý areál byl vybudován v letech V roce 1991 byla provedena nástavba učeben a sociálního zařízení na garáže v zadní části bloku domova mládeže. Samostatnými stavebními objekty je budova školy a budova tělocvičny. V bloku domova mládeže se nachází vlastní domov mládeže, školní kuchyň se školní jídelnou, hala praxe s garážemi a nástavbou učeben. 1. Soupis zateplovaných budov Předmětem výběrového řízení je zateplení 5 budov. Jedná se o tyto objekty: a) budova školy, st. p. č. 302/1, č. p. 842, b) budova tělocvičny, st. p. č. 2150/2, bez č. p., c) budova domova mládeže, st. p. č. 2150/3, bez č.p. d) budova školní jídelny, st. p. č. 2150/3, bez č.p. e) budova haly praxe, garáží s nástavbou učeben, st. p. č. 2150/3, bez č.p. vše v katastrálním území a obci Chrudim

2 Výřez katastrální mapy areál školy

3 a) budova školy: Budova školy je samostatný objekt. Nosná konstrukce budovy je tvořena pilíři z prostého betonu B135 s heraklitovou vrstvou. Vyzdívka je zhotovena z cihel. Střecha je vodorovná zhotovena ze železobetonových prefabrikovaných příhradových vazníků. Zakryty jsou střešními deskami a střešní krytinou nátěry asfaltem, vrstvy lepenky a rohož s povlakem. Povrch střechy byl několikrát opravován z důvodu zatékání. Vnější omítka je břízolitová, na několika místech poškozená. Okna jsou dřevěná, zdvojená kyvná a výklopná o rozměru 2400x2100 mm, okna u sociálních zařízení jsou dřevěná, otevíravá o rozměru 900x1200mm. Vestibuly jsou vybaveny třemi prosklenými výplněmi ve dřevě o rozměrech 2900x2100 mm se středními balkonovými dveřmi. V přízemí jsou tyto výplně vyměněny za plastové. Prosklení schodiště o rozměru 2100x12000mm bylo vyměněno za plastové. Rovněž vstupní prostory do školy i do šaten byly vyměněny z původních kovových rámů za plastová okna a dveře. Část vestibulů je osazena luxfery. Tvar budovy: 2 obdélníkové půdorysy částečně se překrývající Počet podlaží: 4 nadzemní podlaží Využití budovy: kmenové třídy a odborné laboratoře Rozsah zateplovacích prací: výměna oken mimo schodišťového okna, výměna balkonových dveří, výměna skelních výplní vestibulů, zateplení obvodového pláště, zateplení střechy

4 b) budova tělocvičny: Budova tělocvičny je samostatný objekt. Nosná konstrukce budovy je ( pilíře a zdi) je zhotovena z cihel CDM 100. Střecha je vodorovná zhotovena ze železobetonových prefabrikovaných příhradových vazníků. Zakryty jsou střešními deskami a střešní krytinou nátěry asfaltem, vrstvy lepenky a rohož s povlakem. Povrch střechy byl několikrát opravován z důvodu zatékání. Vnější omítka je břízolitová, na několika místech poškozená. Okna jsou z části v kovových rámech a z části jsou tvořena luxfery. Podstatná část luxfer je provozem v tělocvičně poškozena. Šatny, sprchy a kabinet je osazen dřevěnými okny o rozměrech 2400x1800 mm. Chodby jsou osazeny okny o rozměru 1200x1500 mm. Sociální zařízení a nářaďovna v tělocvičně jsou vybaveny okny o rozměrech 900x1200 mm. Vcod do tělocvičny je ze dvou stran dřevěnými dvoukřídlými dveřmi o rozměrech 1600x2100 mm. Tvar budovy: obdélníkový Počet podlaží: 1 nadzemní podlaží Využití budovy: tělocvična, šatny, sklad, kabinet, sprchy, WC Rozsah zateplovacích prací: výměna oken, výměna vchodových dveří, zateplení obvodového pláště, zateplení střechy

5 c) budova domova mládeže: Budova domova mládeže není samostatný objekt. Navazuje na ni objekt školní jídelny a objekt haly praxe a garáží. Nosná konstrukce budovy je ( pilíře a zdi) je zhotovena z cihel. Střecha je vodorovná zhotovena ze železobetonových prefabrikovaných příhradových vazníků. Zakryty jsou střešními deskami a střešní krytinou nátěry asfaltem, vrstvy lepenky a rohož s povlakem. Povrch střechy byl několikrát opravován z důvodu zatékání. Vnější omítka je břízolitová, na několika místech poškozená. Všechna okna jsou plastová vyměněná v roce Rovněž balkonové dveře jsou vyměněny v roce 2012 za plastové. Tvar budovy: obdélníkový Počet podlaží: 6 nadzemní podlaží Využití budovy: byt školníka, herny, učebny, kanceláře, pokoje Rozsah zateplovacích prací: výměna dveří u bočního vchodu, zateplení obvodového pláště, zateplení střechy

6 d) budova školní jídelny: Budova školní jídelny není samostatný objekt. Navazuje na objekt domova mládeže. Nosná konstrukce budovy je ( pilíře a zdi) je zhotovena z cihel. Střecha je vodorovná zhotovena ze železobetonových prefabrikovaných příhradových vazníků. Zakryty jsou střešními deskami a střešní krytinou nátěry asfaltem, vrstvy lepenky a rohož s povlakem. Povrch střechy byl několikrát opravován z důvodu zatékání. Vnější omítka je břízolitová, na několika místech poškozená. Část vnějších omítek opravena v roce Všechna okna jsou plastová, vyměněná v roce Rovněž vchodové dveře a prosklení vstupního vestibulu jsou vyměněny v roce 2012 za plastové. Tvar budovy: nepravidelný Počet podlaží: 1 nadzemní podlaží, 1 podzemní podlaží Využití budovy: školní kuchyň, školní jídelna, vstupní vestibul, kancelář, WC Rozsah zateplovacích prací: zateplení obvodového pláště, zateplení střechy

7 e) budova haly praxe a garáží s nástavbou učeben: Budova haly praxe garáží s nástavbou není samostatný objekt. Navazuje na objekt domova mládeže. Nosná konstrukce budovy je ( pilíře a zdi) je zhotovena z cihel. Střecha nad halou praxe je vodorovná zhotovena ze železobetonových prefabrikovaných příhradových vazníků. Zakryty jsou střešními deskami a střešní krytinou nátěry asfaltem, vrstvy lepenky a rohož s povlakem. Povrch střechy byl několikrát opravován z důvodu zatékání. Střecha nad nástavbou je sedlová s plechovou střešní krytinou. Vnější omítka je břízolitová. Všechna okna jsou na přístavbě ve 2. NP jsou plastová, vyměněná v roce Celý objekt včetně garáží je vytápěn. Tvar budovy: obdélníkový Počet podlaží: 2 nadzemní podlaží na části objektu, zbývající část objektu 1 nadzemní podlaží Využití budovy: učebna praxe, dílny praxe, garáže, ve 2. NP učebny, kancelář a sociální zařízení Rozsah zateplovacích prací: výměna oken v 1. nadzemním podlaží, výměna vchodových dveří, výměna vjezdových vrat, zateplení obvodového pláště, zateplení střechy, zateplení stropu ve 2. NP. V Chrudimi Ing. Stanislav Valášek, ředitel školy
