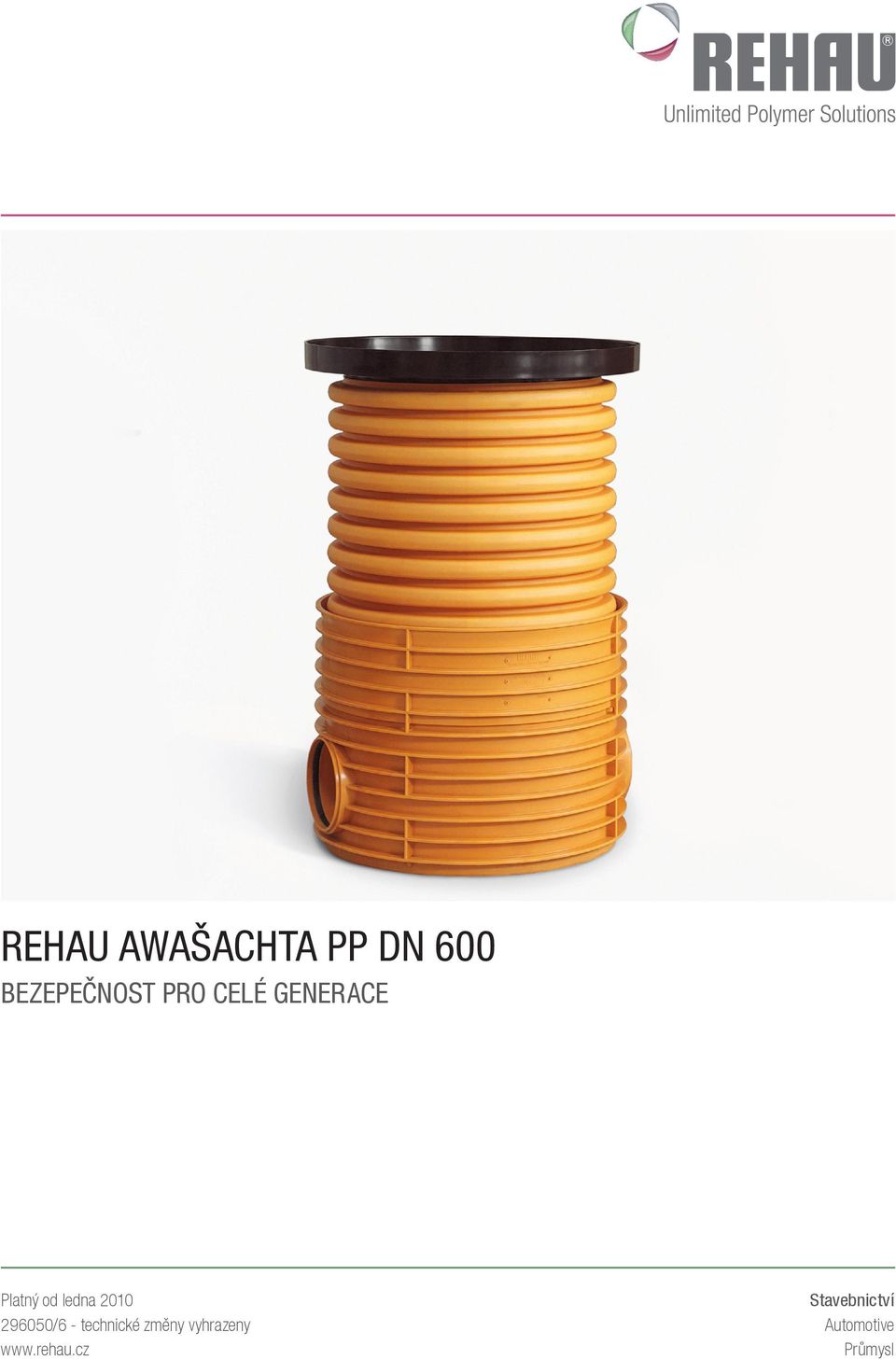

1 REHAU AWAŠACHTA PP DN 600 BEZEPEČNOST PRO CELÉ GENERACE Platný od ledna /6 - technické změny vyhrazeny Stavebnictví Automotive Průmysl

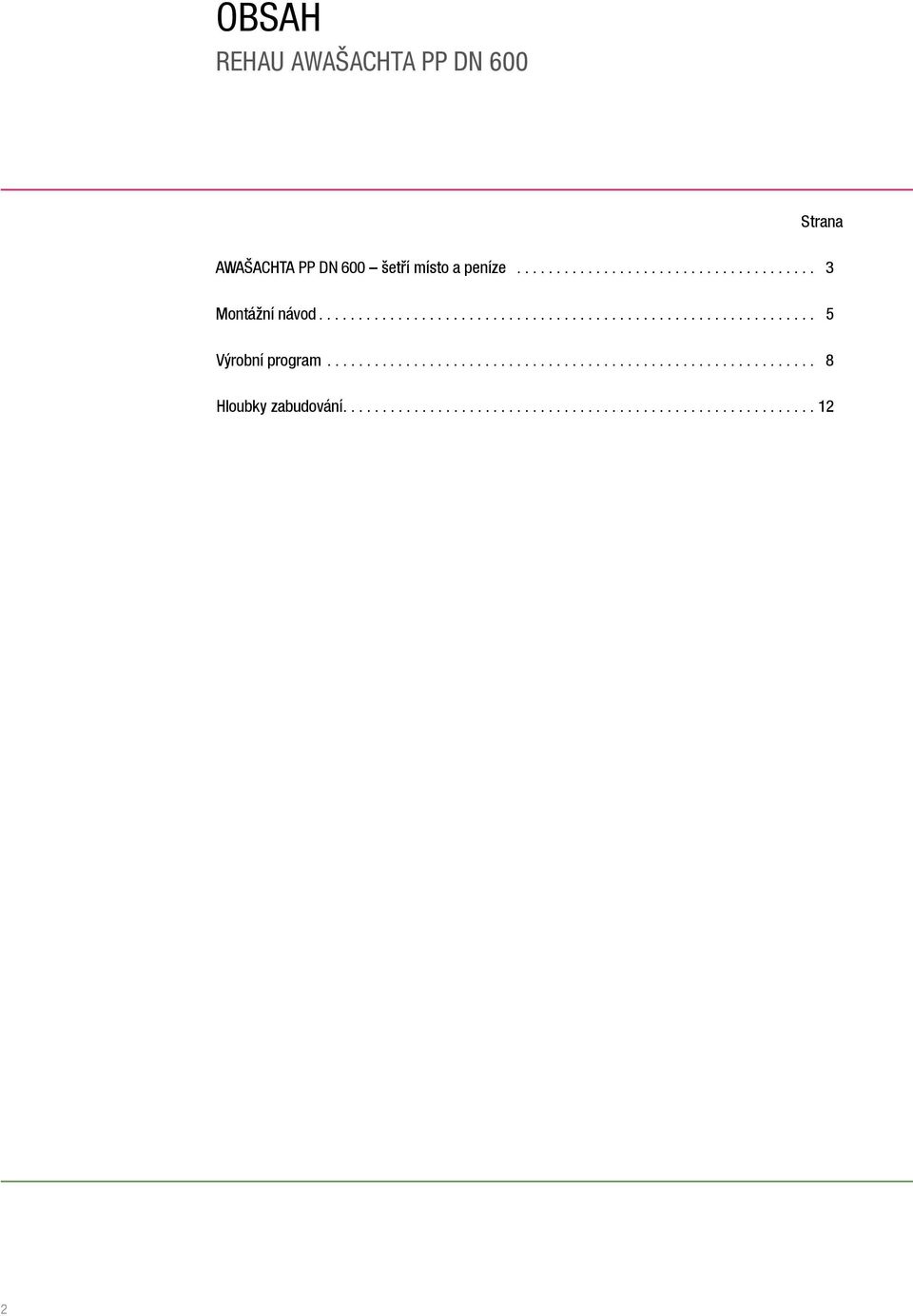

2 OBSAH REHAU AWAŠACHTA PP DN 600 Strana AWAŠACHTA PP DN 600 šetří místo a peníze Montážní návod Výrobní program Hloubky zabudování

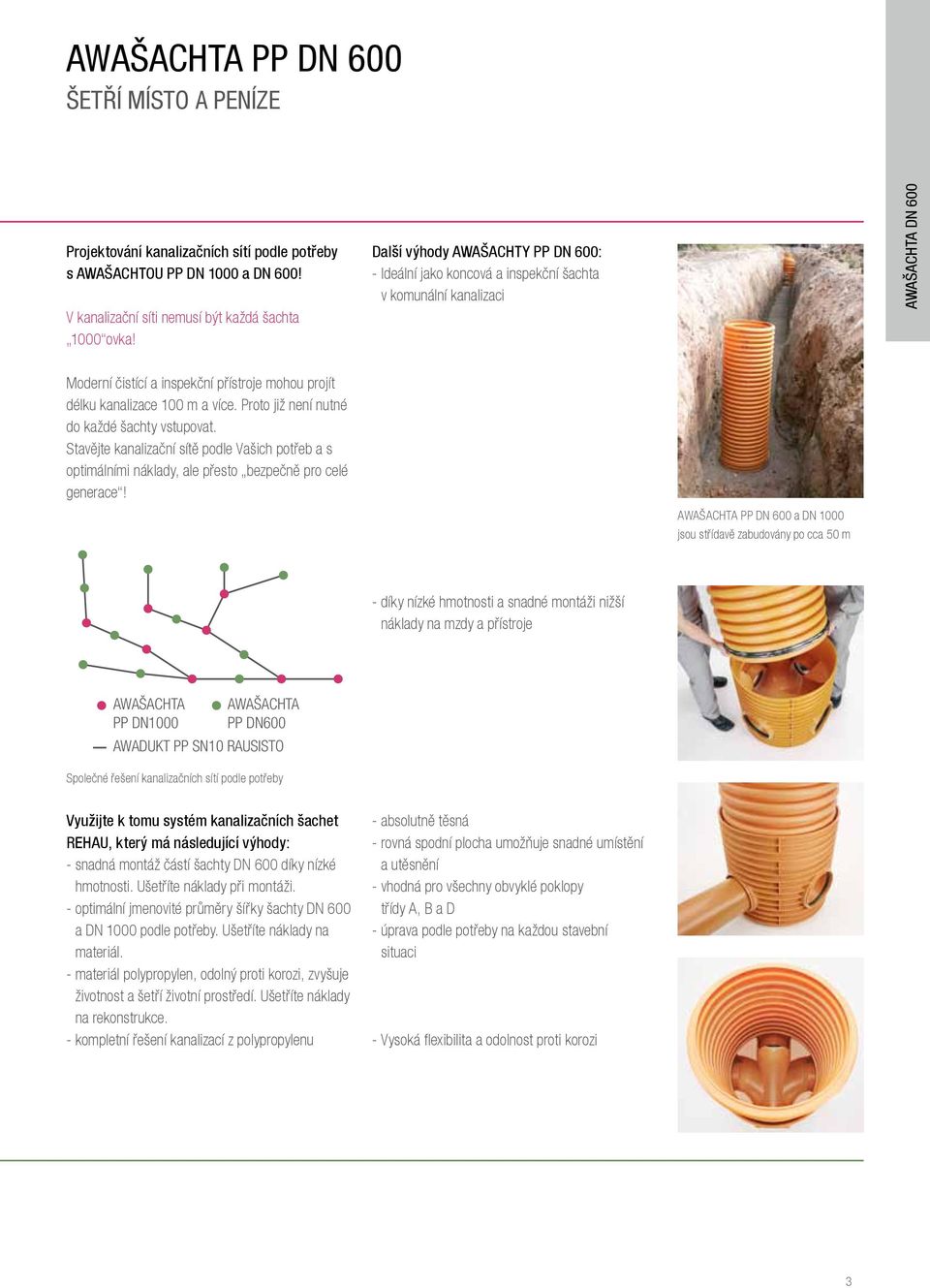

3 AWAŠACHTA PP DN 600 ŠETŘÍ MÍSTO A PENÍZE Projektování kanalizačních sítí podle potřeby s AWAŠACHTOU PP DN 1000 a DN 600! V kanalizační síti nemusí být každá šachta 1000 ovka! Další výhody AWAŠACHTY PP DN 600: - Ideální jako koncová a inspekční šachta v komunální kanalizaci AWAŠACHTA DN 600 Moderní čistící a inspekční přístroje mohou projít délku kanalizace 100 m a více. Proto již není nutné do každé šachty vstupovat. Stavějte kanalizační sítě podle Vašich potřeb a s optimálními náklady, ale přesto bezpečně pro celé generace! AWAŠACHTA PP DN 600 a DN 1000 jsou střídavě zabudovány po cca 50 m - díky nízké hmotnosti a snadné montáži nižší náklady na mzdy a přístroje AWAŠACHTA PP DN1000 AWAŠACHTA PP DN600 AWADUKT PP SN10 RAUSISTO Společné řešení kanalizačních sítí podle potřeby Využijte k tomu systém kanalizačních šachet REHAU, který má následující výhody: - snadná montáž částí šachty DN 600 díky nízké hmotnosti. Ušetříte náklady při montáži. - optimální jmenovité průměry šířky šachty DN 600 a DN 1000 podle potřeby. Ušetříte náklady na materiál. - materiál polypropylen, odolný proti korozi, zvyšuje životnost a šetří životní prostředí. Ušetříte náklady na rekonstrukce. - kompletní řešení kanalizací z polypropylenu - absolutně těsná - rovná spodní plocha umožňuje snadné umístění a utěsnění - vhodná pro všechny obvyklé poklopy třídy A, B a D - úprava podle potřeby na každou stavební situaci - Vysoká flexibilita a odolnost proti korozi 3

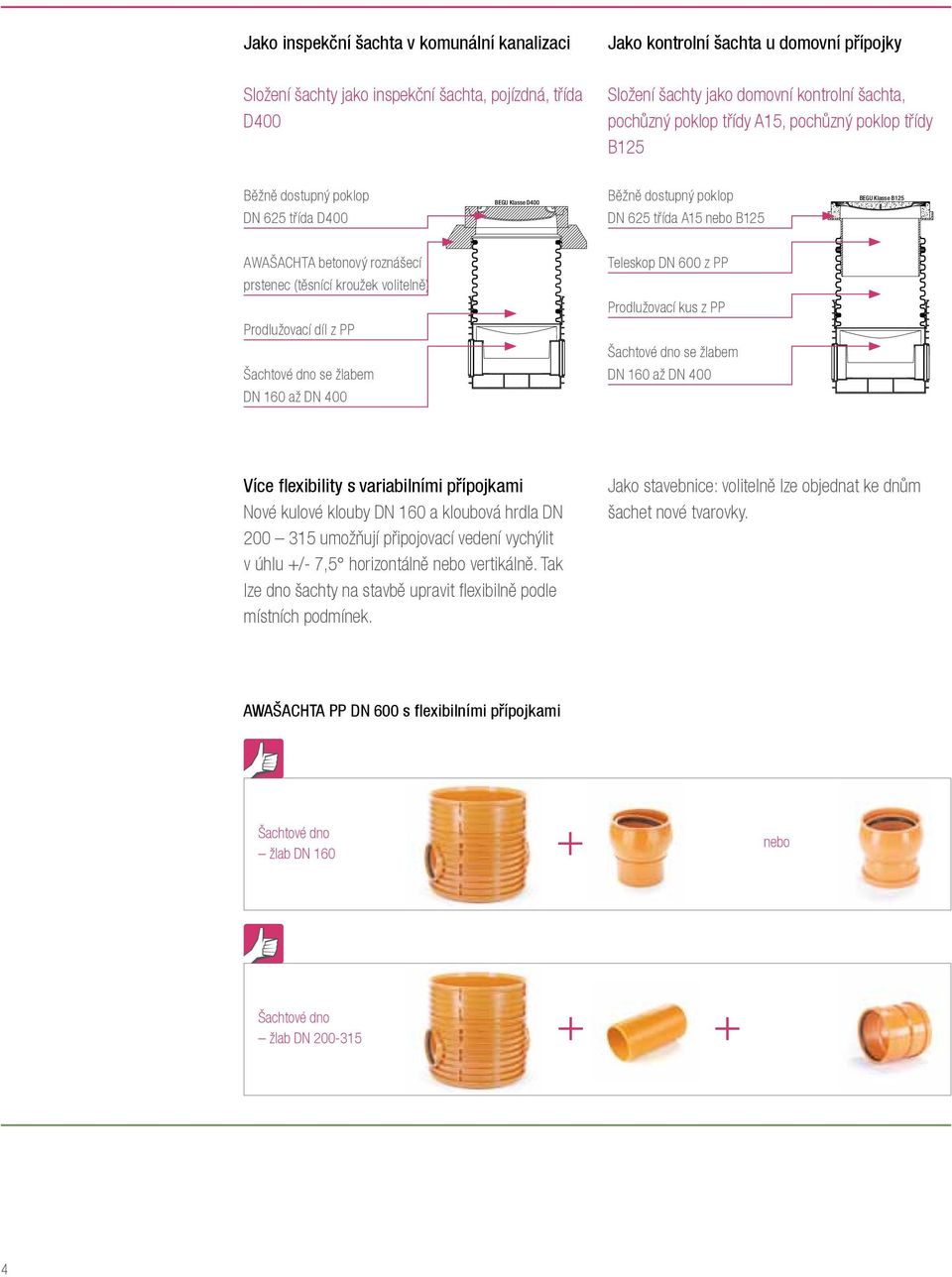

4 Jako inspekční šachta v komunální kanalizaci Jako kontrolní šachta u domovní přípojky Složení šachty jako inspekční šachta, pojízdná, třída D400 Složení šachty jako domovní kontrolní šachta, pochůzný poklop třídy A15, pochůzný poklop třídy B125 Běžně dostupný poklop DN 625 třída D400 BEGU Klasse D400 Běžně dostupný poklop DN 625 třída A15 nebo B125 BEGU Klasse B125 AWAŠACHTA betonový roznášecí prstenec (těsnící kroužek volitelně) Prodlužovací díl z PP Šachtové dno se žlabem DN 160 až DN 400 Teleskop DN 600 z PP Prodlužovací kus z PP Šachtové dno se žlabem DN 160 až DN 400 Více flexibility s variabilními přípojkami Nové kulové klouby DN 160 a kloubová hrdla DN umožňují připojovací vedení vychýlit v úhlu +/- 7,5 horizontálně nebo vertikálně. Tak lze dno šachty na stavbě upravit flexibilně podle místních podmínek. Jako stavebnice: volitelně lze objednat ke dnům šachet nové tvarovky. AWAŠACHTA PP DN 600 s flexibilními přípojkami Šachtové dno žlab DN 160 nebo Šachtové dno žlab DN

5 MONTÁŽNÍ NÁVOD AWAŠACHTA PP DN 600 AWAŠACHTA DN Podloží pod šachtovým dnem je nutné připravit podle ČSN EN Podklad musí být nosný a rovný. K tomu se musí vytvořit vrstva pro uložení, tloušťky min. 10 cm (např. filtrační vrstva). 2 Dno šachty se uloží do požadované hloubky podle projektu, vyrovná se a umístí do požadované polohy podle připojovacích trubek. Nasazování na trubku: ostrý konec se potře mazadlem, těsnění se před nasazením zkontrolují, zda jsou správně usazena a odstraní se nečistoty. Trubka se zasune až na doraz. 2a Pomocí volitelných kulových kloubů/kloubových hrdel lze realizovat změny spádu až 13%, alternativně až 7,5 doleva/doprava. Při současné změně spádu a změně směru se hodnoty příslušně snižují. U kulového kloubu DN 160 je nutno respektovat směr toku podle šipky. Případně se vloží mezi kloub a šachtu krátká trubka. 3 Zkontrolujte vyrovnání šachtového dna (spád rigol šachty 0%) 4 K natažení přiloženého těsnění nejprve spodní mezeru mezi žebry očistěte od nečistot a potřete mazadlem. Nakonec upněte těsnění. V dalším kroku potřete mazadlem část dna šachty, která se bude zasouvat a prodlužovací díl zasuňte až na doraz. 5 K zasypání částí šachty je nutno použít zeminu skupiny G1 nebo G2, max. zrnitosti 32 mm (drcená zemina s podílem jemného materiálu). Doporučení: Použití recyklovaného materiálu. Materiál zásypu se pečlivě a po vrstvách cm nasype v šířce 40 cm (při montáži šachty do podzemní vody min. 60 cm) a zhutní podle ustanovení ČSN EN 1610, ATV-DVWK-A 139. Stupeň zhutnění v oblasti dopravních cest D Pr 97 %. 5

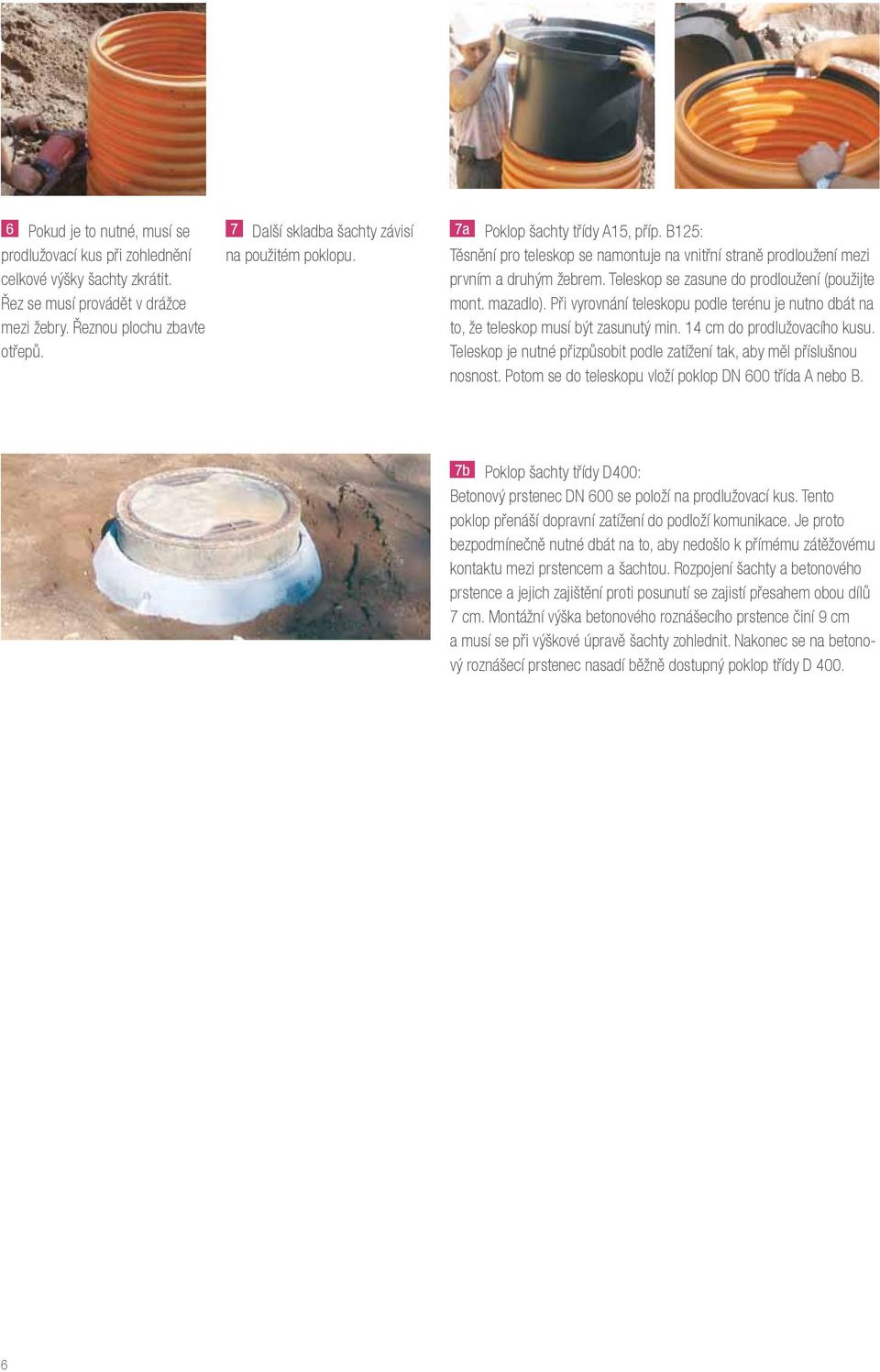

6 6 Pokud je to nutné, musí se prodlužovací kus při zohlednění celkové výšky šachty zkrátit. Řez se musí provádět v drážce mezi žebry. Řeznou plochu zbavte otřepů. 7 Další skladba šachty závisí na použitém poklopu. 7a Poklop šachty třídy A15, příp. B125: Těsnění pro teleskop se namontuje na vnitřní straně prodloužení mezi prvním a druhým žebrem. Teleskop se zasune do prodloužení (použijte mont. mazadlo). Při vyrovnání teleskopu podle terénu je nutno dbát na to, že teleskop musí být zasunutý min. 14 cm do prodlužovacího kusu. Teleskop je nutné přizpůsobit podle zatížení tak, aby měl příslušnou nosnost. Potom se do teleskopu vloží poklop DN 600 třída A nebo B. 7b Poklop šachty třídy D400: Betonový prstenec DN 600 se položí na prodlužovací kus. Tento poklop přenáší dopravní zatížení do podloží komunikace. Je proto bezpodmínečně nutné dbát na to, aby nedošlo k přímému zátěžovému kontaktu mezi prstencem a šachtou. Rozpojení šachty a betonového prstence a jejich zajištění proti posunutí se zajistí přesahem obou dílů 7 cm. Montážní výška betonového roznášecího prstence činí 9 cm a musí se při výškové úpravě šachty zohlednit. Nakonec se na betonový roznášecí prstenec nasadí běžně dostupný poklop třídy D

7 7 řesah řesah AWAŠACHTA DN 600

8 VÝROBNÍ PROGRAM AWAŠACHTA PP DN 600 AWAŠACHTA PP DN 600 betonový prstenec pro obvyklé poklopy BEGU DN 625 podle EN 124 Materiál: beton Barva: šedá AWAŠACHTA PP DN 600 betonový prstenec pro poklop Viatop niveau Materiál: beton Barva: šedá Číslo zboží DN ks/paleta Číslo zboží DN ks/paleta AWAŠACHTA PP DN 600 teleskopický adaptér výškově stavitelný 0-30 cm vč. těsnícího kroužku pro spojení trubka/teleskop pro běžně dostupné poklopy BEGU DN 625 třída A-B podle EN 124 Barva: černá Číslo zboží Užitná výška N1 Užitná výška N2 Výška H D 1 D 2 ks/paleta NOVINKA AWAŠACHTA PP DN 600 pochůzný poklop zatížení do 200 kg, zkoušeno TÜV vč. uzávěru, neklouzavý povrch vč. těsnění (č. zboží ) Materiál: plast Barva: černá Číslo zboží DN ks/paleta

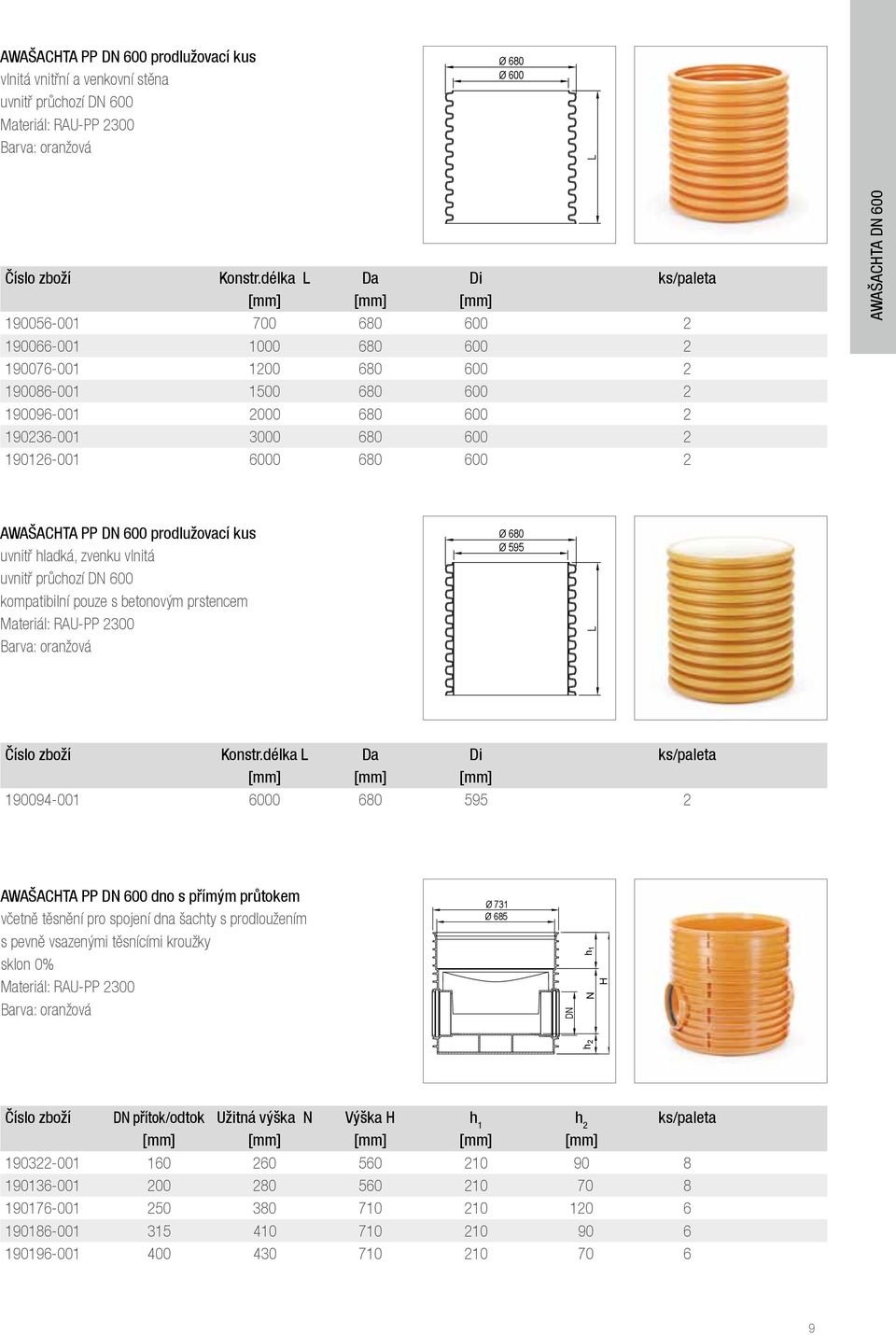

9 AWAŠACHTA PP DN 600 prodlužovací kus vlnitá vnitřní a venkovní stěna uvnitř průchozí DN 600 Barva: oranžová Číslo zboží Konstr.délka L Da Di ks/paleta AWAŠACHTA PP DN 600 prodlužovací kus uvnitř hladká, zvenku vlnitá uvnitř průchozí DN 600 kompatibilní pouze s betonovým prstencem Barva: oranžová Číslo zboží Konstr.délka L Da Di ks/paleta AWAŠACHTA PP DN 600 dno s přímým průtokem včetně těsnění pro spojení dna šachty s prodloužením s pevně vsazenými těsnícími kroužky sklon 0% Materiál: RAU-PP 2300 Barva: oranžová Číslo zboží DN přítok/odtok Užitná výška N Výška H h 1 h 2 ks/paleta AWAŠACHTA DN 600 9

10 AWAŠACHTA PP DN 600 dno RML 90 včetně těsnění pro spojení dna šachty s prodloužením, s pevně vsazenými těsnícími kroužky výška umístění bočních přítoků vůči přítoku/odtoku: 30 mm sklon 0% Barva: oranžová Číslo zboží DN přítok/odtok Užitná výška N Výška H h 1 h 2 ks/paleta AWAŠACHTA PP DN dno s lomeným žlabem včetně těsnění pro spojení dna šachty s prodlužením, včetně hrdla Vario KGMM vario sklon 0% Barva: oranžová Číslo zboží DN přítok/odtok Zalomení žlabu Užitná výška N Výška H h 1 h 2 ks/paleta [ ] Kulový kloub AWADUKT PP kulový kloub možnost vychýlení horizontálně nebo vertikálně o +/-7,5, s těsnícími kroužky EPDM Barva: oranžová D max t1 L t 2 ±7.5 Číslo zboží Provedení DN/OD L D max t 1 t 2 Hmotnost ks/paleta [kg/ks] hrdlo/hrdlo , hrdlo/ostrý konec ,

11 KGMM vario AWADUKT PP dvojité násuvné hrdlo možnost vychýlení horizontálně nebo vertikálně plynule o +/-7,5, s těsnícími kroužky EPDM (Safety-Lock) Barva: oranžová D max ±3.75 ±3.75 Číslo zboží DN/OD L D max t Hmotnost balení [kg/ks] , , ,30 16 L t AWAŠACHTA DN 600 KGMM vario s ostrým koncem AWADUKT PP dvojité násuvné hrdlo s ostrým koncem, možnost vychýlení horizontálně nebo vertikálně plynule o +/-7,5, s těsnícími kroužky EPDM (Safety-Lock) Barva: oranžová D max t ±3.75 L Číslo zboží DN/OD L D max t Hmotnost balení [kg/ks] ,45 jednotlivě ,10 jednotlivě ,50 jednotlivě AWAŠACHTA PP DN 600 Náhradní těsnění Číslo zboží Označení pro adaptér teleskopu pro spojení prodloužení/dno šachty nebo prodloužení/betonový prstenec AWAŠACHTA PP DN 600 Připojovací těsnění DN 160 pro dodatečné připojení trubek KG DN/ID 160 v prodloužení DN 600 Materiál: Barva: černá Číslo zboží Označení ks/paleta připoj. těsnění trubka KG DN 160/prodloužení DN 600, DA 172 mm jednotlivě korunkový vrták na připoj. těsnění DA 172 mm jednotlivě 11

12 hloubky zabudování AWAŠACHTA PP DN 600 s betonovým prstencem pro poklop třídy D 400 s teleskopem pro poklop třídy B 125 DN 600/160 GD nebo RML Délka prodloužení 1) 5) Hloubka zabudování DN 600/160 GD nebo RML Hloubka zabudování 2) DN 600/200 GD nebo RML Délka prodloužení 1) 5) Hloubka zabudování DN 600/200 GD nebo RML Hloubka zabudování 2) DN 600/250 GD nebo RML Délka prodloužení 1) 5) Hloubka zabudování DN 600/250 GD nebo RML Hloubka zabudování 2)

13 s betonovým prstencem pro poklop třídy D 400 s teleskopem pro poklop třídy B 125 DN 600/315 GD nebo RML Délka prodloužení 1) 5) Hloubka zabudování DN 600/315 GD nebo RML Hloubka zabudování 2) AWAŠACHTA DN 600 DN 600/400 GD Délka prodloužení 1) 5) Hloubka zabudování DN 600/400 GD Hloubka zabudování 2) ) vč. poklopu tř. D400; výška: 160 mm; 20 mm MALTOVÁ spára mezi poklopem a betonovým prstencem; 70 mm přesah mezi betonovým prstencem a prodloužením 2) vč. poklopu tř. B125; výška: 125 mm; 50 mm vzdálenost mezi teleskopem a prodloužením 3) teleskop na STAVBě zkrátit o 220 mm a prodloužením na STAVBě podle potřeby zkrátit na mm 4) prodloužení podle potřeby na STAVBě zkrátit na 420 mm 5) prodloužení zkrátit podle potřeby 13
