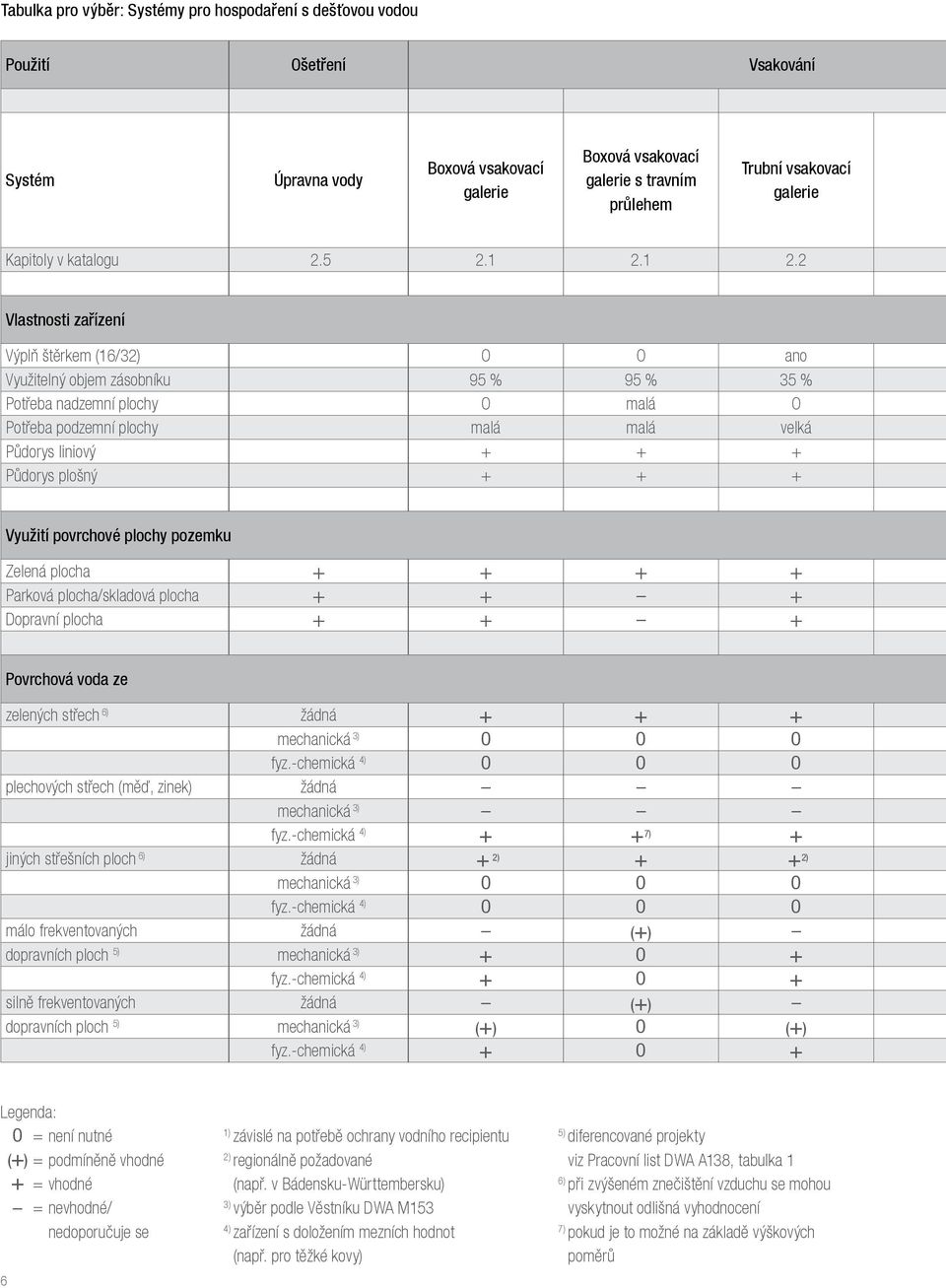

6 Tabulka pro výběr: Systémy pro hospodaření s dešťovou vodou Použití Ošetření Vsakování Systém Úpravna vody Boxová vsakovací galerie Boxová vsakovací galerie s travním průlehem Trubní vsakovací galerie Kapitoly v katalogu Vlastnosti zařízení Výplň štěrkem (16/32) O O ano Využitelný objem zásobníku 95 % 95 % 35 % Potřeba nadzemní plochy O malá O Potřeba podzemní plochy malá malá velká Půdorys liniový Půdorys plošný Využití povrchové plochy pozemku Zelená plocha Parková plocha/skladová plocha Dopravní plocha Povrchová voda ze zelených střech 6) žádná mechanická 3) O O O fyz.-chemická 4) O O O plechových střech (měď, zinek) žádná mechanická 3) fyz.-chemická 4) + + 7) + jiných střešních ploch 6) žádná + 2) + + 2) mechanická 3) O O O fyz.-chemická 4) O O O málo frekventovaných žádná (+) dopravních ploch 5) mechanická 3) + O + fyz.-chemická 4) + O + silně frekventovaných žádná (+) dopravních ploch 5) mechanická 3) (+) O (+) fyz.-chemická 4) + O + Legenda: O = není nutné (+) = podmíněně vhodné + = vhodné = nevhodné/ nedoporučuje se 6 1) závislé na potřebě ochrany vodního recipientu 2) regionálně požadované (např. v Bádensku-Württembersku) 3) výběr podle Věstníku DWA M153 4) zařízení s doložením mezních hodnot (např. pro těžké kovy) 5) diferencované projekty viz Pracovní list DWA A138, tabulka 1 6) při zvýšeném znečištění vzduchu se mohou vyskytnout odlišná vyhodnocení 7) pokud je to možné na základě výškových poměrů

7 Zadržení Využití Trubní vsakovací galerie s travním průlehem Vsakovací galerie s velkoprůměrovými trubkami Vsakovací galerie s velkoprůměrovými trubkami a travním průlehem Akumulační boxy Akumulační nádrže s velkoprůměrovými trubkami Akumulační boxy Akumulační nádrže s velkoprůměrovými trubkami ano ano ano O O O O 35 % 55 % 55 % 95 % 95 % 95 % 95 % velká O malá O O O O velká malá malá malá malá malá malá O O O O O O O O O O + + 1) 1) 1) 1) + 7) + + 7) + + (+) (+) + + 2) O O O O O + + O O O O O O O (+) (+) 1) 1) O + O + + O + O + + (+) (+) 1) 1) O (+) O 1) 1) O + O + + 7

8

9 2. RAUSIKKO ŠACHTY INSPEKČNÍ, proplachovací a škrticí šachty

10 OBSAH RAUSIKKO šachty jako kontrolní, proplachovací a škrticí šachty Strana Výrobky a systémy Dodávaný sortiment Pokládka a údržba

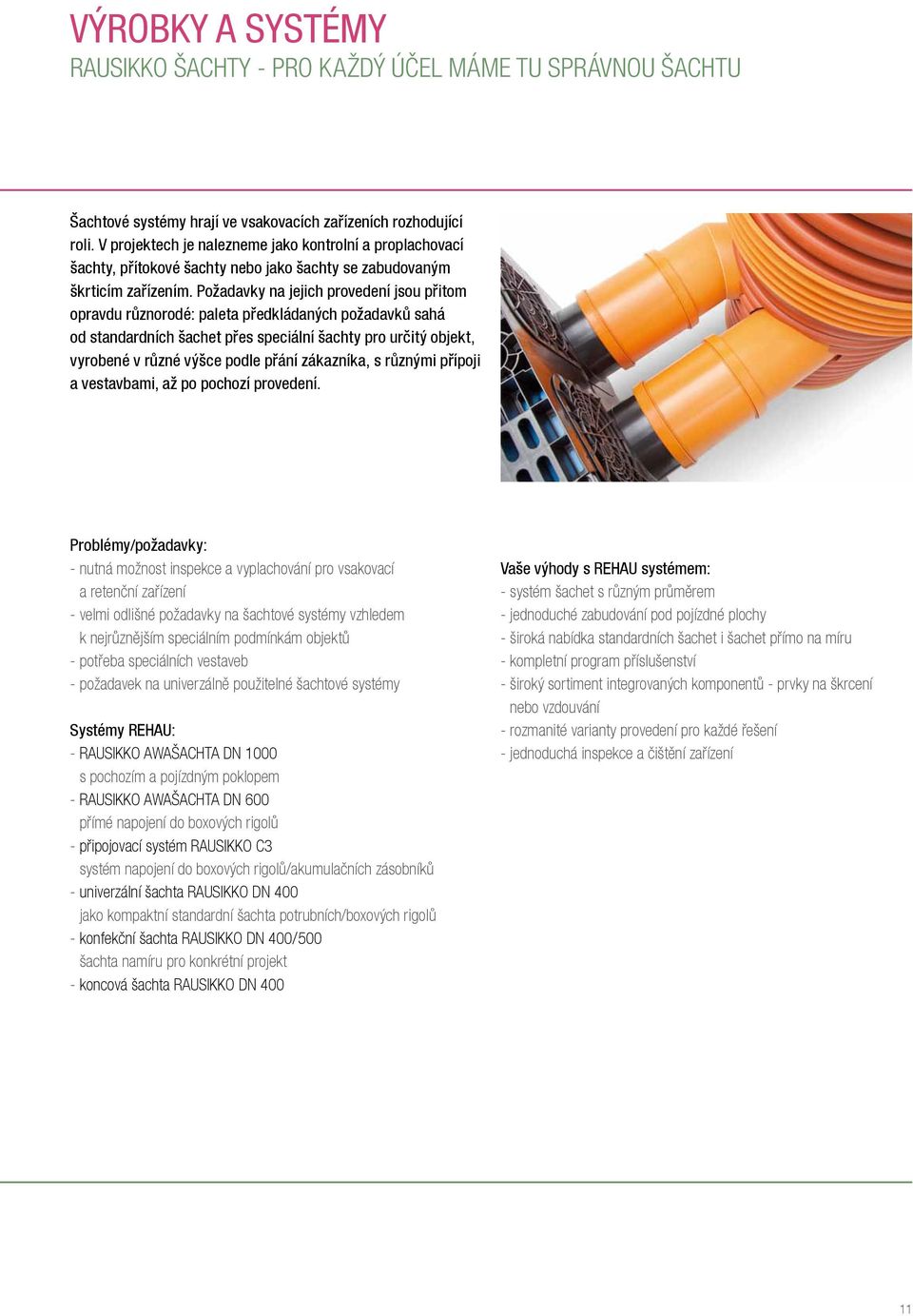

11 Výrobky a systémy RAUSIKKO Šachty - PRO KAŽDÝ ÚČEL MÁME TU SPRÁVNOU ŠACHTU Šachtové systémy hrají ve vsakovacích zařízeních rozhodující roli. V projektech je nalezneme jako kontrolní a proplachovací šachty, přítokové šachty nebo jako šachty se zabudovaným škrticím zařízením. Požadavky na jejich provedení jsou přitom opravdu různorodé: paleta předkládaných požadavků sahá od standardních šachet přes speciální šachty pro určitý objekt, vyrobené v různé výšce podle přání zákazníka, s různými přípoji a vestavbami, až po pochozí provedení. Problémy/požadavky: - nutná možnost inspekce a vyplachování pro vsakovací a retenční zařízení - velmi odlišné požadavky na šachtové systémy vzhledem k nejrůznějším speciálním podmínkám objektů - potřeba speciálních vestaveb - požadavek na univerzálně použitelné šachtové systémy Systémy REHAU: --RAUSIKKO AWAŠACHTA DN 1000 s pochozím a pojízdným poklopem --RAUSIKKO AWAŠACHTA DN 600 přímé napojení do boxových rigolů --připojovací systém RAUSIKKO C3 systém napojení do boxových rigolů/akumulačních zásobníků --univerzální šachta RAUSIKKO DN 400 jako kompaktní standardní šachta potrubních/boxových rigolů --konfekční šachta RAUSIKKO DN 400 / 500 šachta namíru pro konkrétní projekt --koncová šachta RAUSIKKO DN 400 Vaše výhody s REHAU systémem: --systém šachet s různým průměrem --jednoduché zabudování pod pojízdné plochy --široká nabídka standardních šachet i šachet přímo na míru --kompletní program příslušenství --široký sortiment integrovaných komponentů - prvky na škrcení nebo vzdouvání --rozmanité varianty provedení pro každé řešení --jednoduchá inspekce a čištění zařízení 11

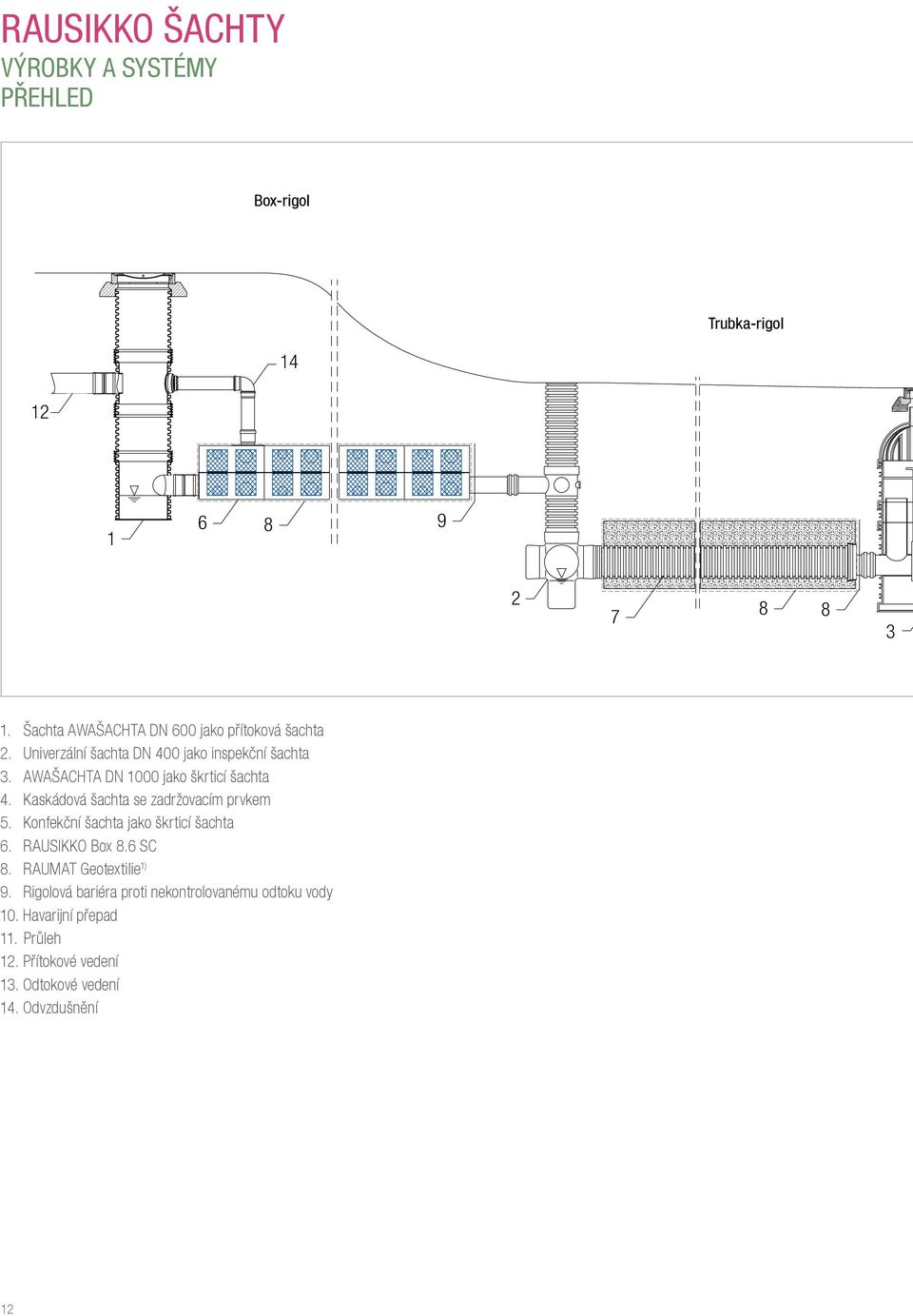

12 RAUSIKKO šachty Výrobky a systémy PŘehled Box-rigol Box-Rigole 14 Trubka-rigol Rohr-Rigole Šachta AWAŠACHTA DN 600 jako přítoková šachta 2. Univerzální šachta DN 400 jako inspekční šachta 3. AWAŠACHTA DN 1000 jako škrticí šachta 4. Kaskádová šachta se zadržovacím prvkem 5. Konfekční šachta jako škrticí šachta 6. RAUSIKKO Box 8.6 SC 8. RAUMAT Geotextilie 1) 9. Rigolová bariéra proti nekontrolovanému odtoku vody 10. Havarijní přepad 11. Průleh 12. Přítokové vedení 13. Odtokové vedení 14. Odvzdušnění 12

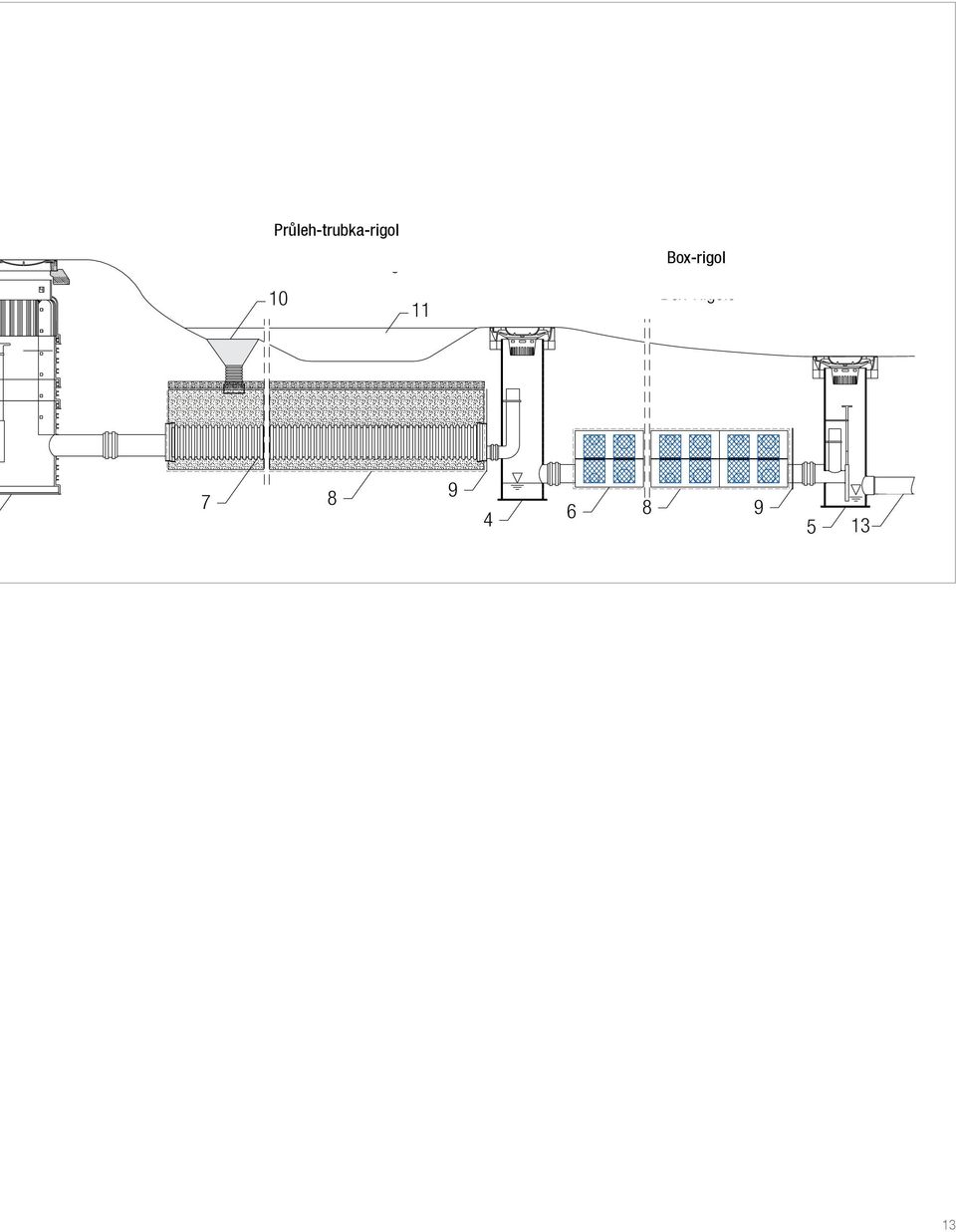

13 Průleh-trubka-rigol Mulden-Rohr-Rigole Box-rigol Box-Rigole

14 AWAŠACHTA DN 600 Univerzální šachta DN 400 AWAŠACHTA DN 1000 Konfekční šachta DN 400 / DN 500 Šachtové těleso Materiál Polypropylen Polyetylen Polypropylen Polyetylen Průměr [mm] / 500 Vstupní ne ne ano ne Jednodílný ne ne ne ano Volitelně s pojistkou pohonu ne ne ano ano S lapačem písku ano ano ano ano Volitelně s odtokovou drážkou ne ne ano ne Přítok s lapačem nečistot/jemný filtr ne ano ne ano Využít jako kontrolní a proplachovací šachtu ano ano ano ano škrticí šachtu ne ne ano ano kaskádovou šachtu ne ne ano ano čerpací šachtu ne ne ano ne Přípojky na RAUSIKKO boxy přímo s adapt. a kanal. potrubím přímo s kanal. potrubím přímo s kanal. potrubím RAUSIKKO trubky pomocí kanál. potrubí DN 200 s adaptérem DN 350 přímo, DN 200 s redukcí Velkoprůměrové potrubí pomocí kanal. potrubí pomocí kanal. potrubí pomocí kanal. potrubí pomocí kanal. potrubí přímo přímo Průměr přítoků a odtoků potrubí RAUSIKKO Do spodní části: DN 200 s adaptérem Do spodní části: DN 200 s redukcí, DN 350 přímo DN 200 a DN 350 přímo DN 200 přímo/ DN 200 a DN 350 přímo kanalizační potrubí DN DN 200 s adapt. do spodní části DN DN 200 s adapt. do přítokové části DN 250 a DN 315 do spodního dílu přímo, DN 250 až 315 do přítokového dílu přímo, DN 160 s AWADOCK CP do šachtového prodloužení DN 110 až DN 250 přímo na přítokový díl, DN 160 až 315 na spodní část s adaptérem do DN 500 přímo do DN 250 přímo/ do DN 315 přímo Poklopy Světelný průměr [mm] /625 PE-poklop pochozí ne ano ne ano Mřížový poklop třída B nebo D ne ano ne ano Litinový poklop třída B nebo D ne ano ne ano/ne Lit.p.s betonovým roznášecím prstencem třídy B nebo D ano ne ano ne/ano Podmínky zabudování Vodotěsné do 0,5 bar ne ano ano Max. hloubka zabudování 1) [m] 4,0 3,5 5,0 3,5/4,0 1) Při zabudování dle REHAU návodu, odlišné podmínky při zabudování konzultujte, prosím, s REHAU technikem. 14

15 RAUSIKKO AWAŠachta DN 1000 RAUSIKKO AWAŠACHTA DN 1000 se skládá ze tří následujících hlavních komponentů: --kónusu šachty DN 1000 / šachtového prstence o výšce 250 / 500 / 1000 mm --dna šachty s lapačem písku Kónus a šachtové prstence šachty se vyrábějí vstřikovacím procesem z polypropylenu (PP) jako kompaktní díly. Aby bylo možné splnit podmínky každého staveniště, jsou šachty vyráběny podle přání zákazníka. Všechny díly, které patří k jedné šachtě, dodáváme v sadě na paletě. Postup je naprosto jednoduchý: Na základě vyplněného dotazníku k objektu vyrobí a dodá firma REHAU vše podle Vašeho zadání. Vaše výhody při využití REHAU RAUSIKKO systémů: --vstupní šachta se schůdky --jednoduchá a rychlá inspekce --dobrý přístup a čistění rigolů --připojení na více větví v boxové vsakovací galerii --žádné dodatečné stavební práce --spodní díl šachty s lapačem písku --provedení rovněž jako inspekční šachta nebo pro systém kaskádových vsakovacích galerií 15

16 RAUSIKKO AWAŠachta DN 600 RAUSIKKO ŠACHTA DN 600 systém AWAŠACHTA Standardní šachta z polypropylenu s množstvím variant napojení na systémy boxových rigolů. Výhody při použití systému REHAU RAUSIKKO: - volný průchod až po dno šachty - optimální možnost zavedení kontrolní kamery a proplachovací hlavice - jednoduchá montáž díky nízké hmotnosti šachtových dílů DN otočný přítokový díl umožňující napojení kanalizačního systému - účinné usazování pomocí dvouvětvého napojení na RAUSIKKO boxy - flexibilita dosažená použitím šachtového prodloužení s odvzdušňovacím napojením anebo s přítokem do DN kompatibilní se všemi poklopy třídy A, B a D 16

17 RAUSIKKO AWAŠachta DN 600 SYSTÉMOVÉ PRVKY A MOŽNOSTI PŘIPOJENÍ litinový poklop s betonovým roznášecím prstencem velký lapač nečistot s jemným filtrem vtokový trychtýř dodává stavitel dodává stavitel betonový prstenec s maltovou spárou AWAŠACHTA DN 600, šachtové prodloužení, zkrácené dle potřeby těsnicí kroužek AWADOCK CP DN 160 typ B těsnění ze syntetického kaučuku polypropylenová korunka se závitem jako přechodový kus AWAŠACHTA DN 600 prodloužení s výškově odsazeným přítokem DN 250, 315 koleno DN 160/88 těsnicí kroužek AWAŠACHTA DN 600, šachtové prodloužení, zkrácené dle potřeby těsnicí kroužek AWAŠACHTA DN 600 spodní šachtový díl Přední/zadní mřížka KGEM DN 160 Adaptér na odvětrání typ A s polovičním hrdlem KG DN 160 RAUSIKKO Box typ 8,6 SC KGMM dvojité hrdlo DN 250 čelní napojení DN

18 Šachtový spodní díl s napojením na DN 250/315 - se dvěma napojeními na potrubí DN s jedním napojením na potrubí DN 315 jako přítok - na přímé napojení na RAUSIKKO Boxy - s 30cm lapačem písku Šachtový spodní díl s napojením na DN se dvěma napojeními na potrubí DN na přímé napojení na RAUSIKKO Boxy - s 30cm lapačem písku Šachtové prodloužení s přítokem na kanalizační potrubí DN 250/DN 315 Přítok na napojení kanalizačního potrubí DN 250 nebo DN 315 AWADOCK CP DN 160 Typ B --dodatečné napojení pro AWADUKT PP/KG-trubky na korugované kanalizační potrubí --k odvětrání boxových vsakovacích galerií nebo jako boční přítok 18

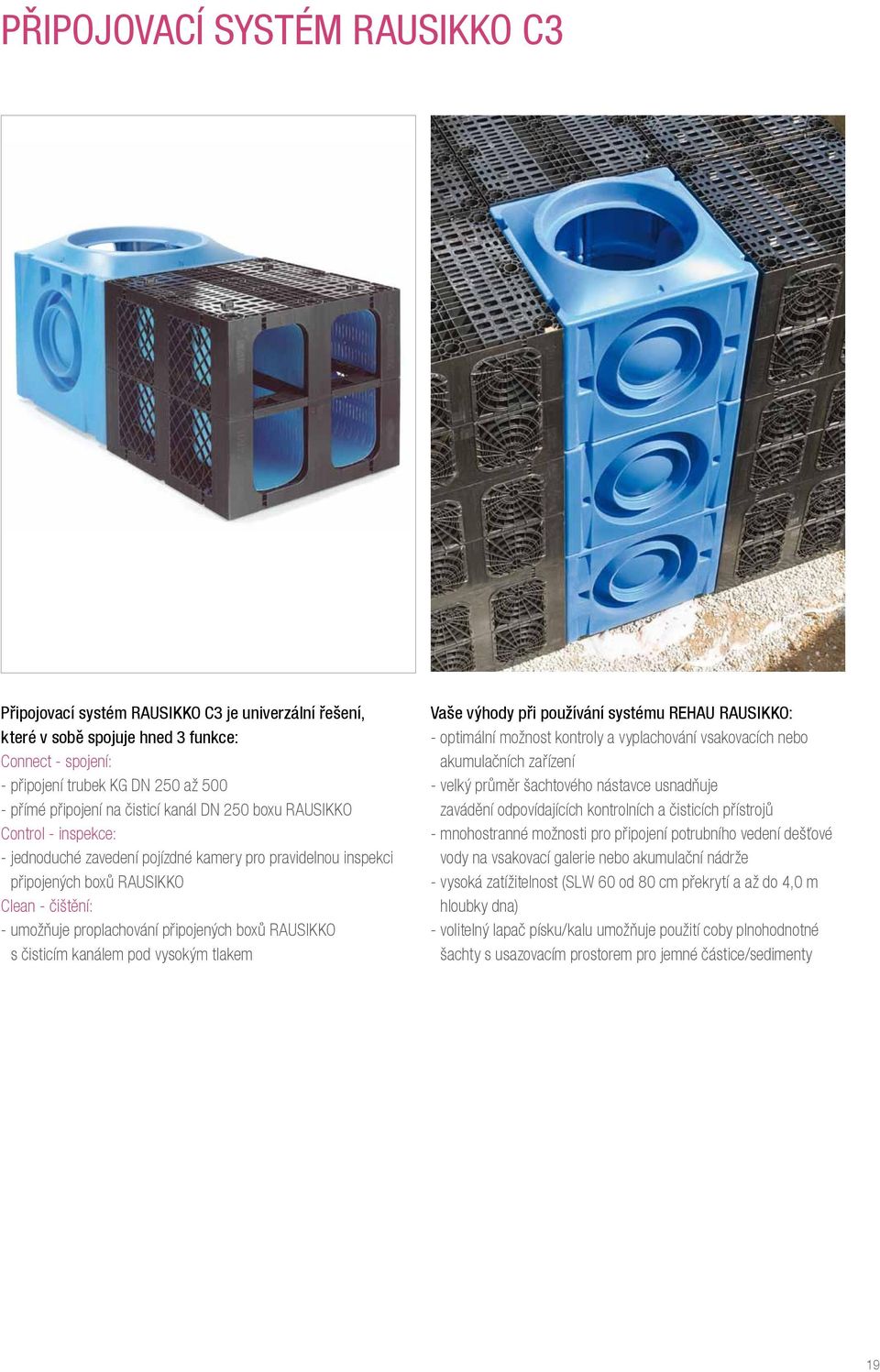

19 PŘIPOJOVACÍ SYSTÉM RAUSIKKO C3 Připojovací systém RAUSIKKO C3 je univerzální řešení, které v sobě spojuje hned 3 funkce: Connect - spojení: - připojení trubek KG DN 250 až přímé připojení na čisticí kanál DN 250 boxu RAUSIKKO Control - inspekce: - jednoduché zavedení pojízdné kamery pro pravidelnou inspekci připojených boxů RAUSIKKO Clean - čištění: - umožňuje proplachování připojených boxů RAUSIKKO s čisticím kanálem pod vysokým tlakem Vaše výhody při používání systému REHAU RAUSIKKO: - optimální možnost kontroly a vyplachování vsakovacích nebo akumulačních zařízení - velký průměr šachtového nástavce usnadňuje zavádění odpovídajících kontrolních a čisticích přístrojů - mnohostranné možnosti pro připojení potrubního vedení dešťové vody na vsakovací galerie nebo akumulační nádrže - vysoká zatížitelnost (SLW 60 od 80 cm překrytí a až do 4,0 m hloubky dna) - volitelný lapač písku/kalu umožňuje použití coby plnohodnotné šachty s usazovacím prostorem pro jemné částice/sedimenty 19

20 PŘIPOJOVACÍ SYSTÉM RAUSIKKO C3 SYSTÉMOVÉ PRVKY A MOŽNOSTI PŘIPOJENÍ Připojovací systém se šachtovým nástavcem D a 600 Připojovací systém C3 Připojovací systém s lapačem písku a šachtovým nástavcem D a 600 Připojení trubek AWADUKT DN 250 až 500, stejně jako trubek RAUSIKKO DN 350 AWADOCK CP DN 160 Typ B připojovací systém pro AWADUKT PP/trubky 20

21 Poklop BeGu LW 625 dle investora Betonový prstenec Koš na nečistoty s jemným filtrem Vtokový trychtýř Šachtový nástavec D a 600 zkrácený odpovídajícím způsobem Těsnění AWADOCK CP DN 160 typ B těsnění ze syntetického kaučuku polypropylenová korunka se závitem jako přechodový kus Výškově posunutý přítok KG DN 200 do DN 315** Šachtový nástavec D a 600 zkrácený odpovídajícím způsobem Trubka AWADUKT DN 250, DN 315, DN 400, DN 500 příp. RAUSIKKO DN 355 Trubky AWADUKT DN 315, DN 500 Těsnění Profilované těsnění SV Trubka AWADUKT DN 250, DN 315, DN 400, příp. RAUSIKKO DN 350 Spodní díl šachty typ F (připojení na spodním dílu šachty otevřít až na staveništi) Profilované těsnění KG Redukce* Profilované těsnění KG Připojení trubek AWADUKT DN 315, DN 500 příp. s redukcemi DN 250 a DN 400, stejně jako RAUSIKKO DN 355 Profilované těsnění SF Lapač písku Box RAUSIKKO 8.6 * DN 500 / 400 příp. DN 500 / 250 ** připojení KG DN 160 přímo na šachtový nástavec s AWADOCK CP typ B Schematické znázornění připojovacího systému RAUSIKKO C3 21

22 UNIVERZÁLNÍ ŠACHTA RAUSIKKO DN 400 Univerzální šachta RAUSIKKO DN 400, univerzální řešení Standardní šachta z polyetylénu DN 400 jako multifunkční šachta pro různé aplikace systémů trubkových rigolů: - se 4 přípojkami - hrdlo RAUSIKKO DN 350 (přípojky jsou dodávány v uzavřeném stavu) - pro standardní použití při pokládce vsakovacích trubek ve stejné rovině se dnem - s lapačem písku 35 cm, v případě potřeby možno prodloužit - s výkyvným přítokovým dílem vč. přípojek až do KG DN 250 a košem na kal nebo s jemným filtrem pod rovinou přítoku - pochozí poklopy, třída B 125 a D vysoká zatížitelnost ( SLW 60 při překrytí od 80 cm a do 3,0 m hloubky dna) Koncová šachta RAUSIKKO DN s 1 přípojným hrdlem RAUSIKKO DN kompatibilní s příslušenstvím pro univerzální šachtu RAUSIKKO DN 400 Spodní díl univerzální šachty ve stavu při dodání Přítokový díl pro univerzální/koncovou šachtu Provedení litinového poklopu na univerzální šachtu Asfaltová Asphaltdeckschicht krycí vrstva Asfaltová Asphaltbinderschicht spojovací vrstva Živičná Bituminöse nosná Tragschicht vrstva Dlažba Pflaster Uložení Pflasterbett dlažby Tragschicht Nosná vrstva 22

23 UniverZální ŠachtA RAUSIKKO DN 400 SYSTÉMOVÉ PRVKY A MOŽNOSTI PŘIPOJENÍ PE-Abdeckung, Poklop begehbar PE pochozí Ø 400 Litinový Gussabdeckung poklop DN 400; Třída Klasse B B nebo oder DD možno optional: objednat: lapač Schmutzfänger nečistot (velký) (groß) možno optional: objednat: lapač Schmutzfänger nečistot (malý) (klein) s jemným filtrem mit Feinfilter Betonový Betonauflagering prstenec Přípojky KG-Anschlüsse DN DN 110, 110, DN DN DN DN 200, 200, DN DN Užitečná Nutzhöhe výška min. 655 Těsnicí kroužek kruhového Rollring průřezu Těsnicí kroužek kruhového průřezu Rollring RAUSIKKO PE DN Užitečná Nutzhöhe výška min. 630 Rozměry Maße in v mm * Těsnicí kroužek Rollring kruhového průřezu RAUSIKKO PE DN 200 nebo oder Adapter adaptér na auf KG-S KG-S * Nutné pouze u adaptéru na KG-S 23

24 RAUSIKKO koncová šachta DN 400 SYSTÉMOVÉ PRVKY A MOŽNOSTI PŘIPOJENÍ Poklop PE pochozí Litinový poklop DN 400, třída B nebo D možno objednat: lapač nečistot (velký) možno objednat: lapač nečistot (malý) s jemným filtrem Betonový prstenec Přípojky KG DN 110, DN 160 DN 200, DN 250 Užitečná výška Rozměry v mm 24

25 KONFEKČNÍ ŠACHTY RAUSIKKO DN 400/500 Konfekční šachty RAUSIKKO DN 400 a 500 Šachty z polyetylénu se vyrábějí podle potřeb objektu. Řešení na míru: - inspekční šachty se vyrábějí podle požadavků, na přání a podle zadání zákazníka - všechny potřebné přípojky jsou možné (např. RAUSIKKO DN 355 nebo trubka KG) - přípojky jsou variabilní ohledně výšky a úhlu, aby je bylo možné použít při pokládce vsakovacích trubek nikoliv v rovině se dnem - je možné použít rozsáhlé vestavby, např. škrticí klapky - poklop pochozí, třída B 125 a D s lapačem písku (velikost podle zadání zákazníka) - statické osvědčení k dispozici - provedení a objednávka Provedení konfekčních šachet RAUSIKKO DN 400 a DN 500 Přívodní nálevka Ø 430 Litinový Gussdeckel poklop DN 400 DN 400 Litinový Gussrahmen rám DN DN Horní GOK hrana pozemku Ø 785 Ø 680 Poklop BEGU-Abdeckung BeGu DN 625 DN 625 Horní GOK hrana pozemku 90 Lapač nečistot (velký) 2) Schmutzfänger (groß) 2) s/bez mit/ohne jemného Feinfilter filtru 160 4) Lapač nečistot (velký) 4) 4) Schmutzfänger (groß) s/bez mit/ohne jemného Feinfilter filtru Betonový roznášecí prstenec Betonauflagering Přívodní Einlauftrichter nálevka Betonový Betonauflagering roznášecí prstenec Navařené Eimerauflage osazení geschweisst pro koš Lapač nečistot (velký) 3) 1) Schmutzfänger (klein) s/bez jemného filtru mit Feinfilter Navařené Eimerauflage osazení geschweisst pro koš Ø 625 Lapač nečistot (velký) 3) 3) s/bez Schmutzfänger jemného filtru(groß) mit/ohne Feinfilter 400 1) lapač nečistot (malý) / osazení pro koš: lze objednat při postranním přítoku 2) lapač nečistot (velký): upotřebení při použití litinového poklopu s ventilací nebo přítokovým roštem 3) lapač nečistot (velký) / osazení pro koš: lze objednat při postranním přítoku 4) lapač nečistot (velký): upotřebení při použití litinového poklopu s ventilací nebo přítokovým roštem

26 KONFEKČNÍ ŠACHTY RAUSIKKO DN 400/500 Inspekční šachta pro systém kaskádových vsakovacích galerií Pro optimální využití akumulačního objemu v kaskádových systémech: - akumulační prvek pro kaskádové šachty zabraňuje tomu, aby již před dosažením maximální akumulační výšky byla srážková voda předávána do dalších vsakovacích galerií - pouze pokud je vsakovací galerie naplněná na 100% (optimální využití akumulačního objemu), předává se srážková voda do další vsakovací galerie - akumulační prvky pro kaskádové šachty mohou být až do DN 200 zabudovány do konfekčních šachet DN 400/500 - montáž akumulačních prvků lze provést do všech konfekčních šachet Rozměr Kaskádová šachta DN 400 A doporučeno: min. 300 mm RAUSIKKO: max. DN 200 DN Z a DN A KG: max. DN 250 DN P max. DN 160 C Vzdálenost dno trubky horní hrana rigolu Rozměr Kaskádová šachta DN 500 A doporučeno: min. 300 mm RAUSIKKO: max. DN 355 DN Z a DN A KG: max. DN 315 DN P max. DN 200 C Vzdálenost dno trubky horní hrana rigolu Überlauf Přepad D 120 DN ÜP H celkem gesamt H C Přítok Zulauf Legenda: DN = průměr šachty D = světlá šířka poklopu H celkem = celková výška H = výška těla šachty C = výška přepadu DN Z = průměr přítoku Z = vzdálenost dno přítoku - dno šachty A = výška lapač písku DN A = průměr odtoku DN Z Z DN Lapač Sandfang písku Odtok Ablauf A DN A 26

27 ŠKRTICÍ ŠACHTY RAUSIKKO DN 400/500 Šachty DN 400 a DN 500 s pevně zabudovaným škrcením odtoku RAUSIKKO v různých provedeních Výběr mezi jmenovitými šířkami DN 400 a výběr ze tří různých škrticích technik - možné škrcení odtoku na straně přítoku i odtoku Varianty škrticích šachet 1 s děrovanou clonou 2 s rastrovou škrticí klapkou 3 se závitovou škrticí klapkou Velikost nutné škrticí trubky v závislosti na požadovaném maximálním odtokovém výkonu lze vyhledat v následujícím diagramu. Škrticí šachta DN 400 max. škrticí trubka DN 110 Škrticí šachta DN 500 max. škrticí trubka DN 200 Celková výška [m] 1,5 1,4 1,3 1,2 1,1 1,0 0,9 0,8 0,7 0,6 0,5 0,4 0,3 0,2 0,1 0 Škrticí trubka Škrticí trubka DN 110 DN 160 Škrticí trubka DN 200 DN Škrticí odtok [l/s] H celkem gesamt H DN Z Přítok Zulauf Připojení Anschluss RAUSIKKO nebo oder KG KG DN Ü 20 mm E D B DN D 80 mm DN Škrticí Drossel trubka Škrticí Drosselrohr trubka Táhla Drosselgestänge škrticí clona A DN A C 120 Odtok Ablauf B u B děrované bei Lochdrossel škrticí clony = 60 = mm, 60 mm, jinak DN ansonsten + 80 mm DN + 80 mm 27

28 ŠKRTICÍ ŠACHTA RAUSIKKO DN 1000 Škrticí šachta RAUSIKKO DN 1000, systém AWAŠACHTA - s nainstalovanou odtokovou škrticí clonou RAUSIKKO - umožňuje kontrolovaný odvod definovaného odtokového množství Betonový Betonauflagering roznášecí prstenec K dispozici jsou tři varianty škrticí clony: Škrticí clona s otvorem - jednoduché a nákladově příznivé řešení - škrticí odtok nelze měnit Škrcení probíhá definovaným vrtáním ve škrticí cloně. celkem gesamt H 820 / 570 Přítok Zulauf DN ÜP Škrticí clona s rastrovým nastavením - účinné a robustní řešení - škrticí odtok je možné nastavovat po stupních Škrcení probíhá definovaným podélným otvorem ve škrticí cloně. Různými stupni rastru je možné nastavit délku podélného otvoru a tím i škrticí odtok. Škrticí clona se závitovým nastavením - komfortní a flexibilní řešení - škrticí odtok je plynule nastavitelný Škrcení probíhá definovaným podélným otvorem ve škrticí cloně. Plynulým posouváním je možné nastavit délku podélného otvoru a tím i škrticí odtok. Všechny škrtící clony a vsakovací trubky lze snadno vyčistit vytažením škrtící desky. Z DN Z DN D Nouzový Notüberlauf přepad 1000 Škrticí Drossel klapka Legenda: H celkem = celková výška H = výška těla šachty C = výška přepadu DN Z = průměr přítoku Z = vzdálenost dno přítoku - dno šachty A = výška lapače písku DN A = průměr odtoku DN P = průměr přepadu Odtok Ablauf A DN A Velikost nutné škrticí trubky odtoku v závislosti na požadovaném maximálním odtokovém výkonu lze vyhledat v diagramu na str

29 PŘÍSLUŠENSTVÍ RAUSIKKO PRO BETONOVÉ ŠACHTY Odtokové škrticí zařízení k dodatečnému zabudování do betonové šachty - robustní škrticí technika RAUSIKKO s jednoduchou údržbou z polyetylénu (PE) pro montáž do betonových šachet - k dodání ve třech provedeních (Technický popis) - škrticí odtoková clona s děrovanou clonou - škrticí odtoková clona s rastrovým nastavením - škrticí odtoková clona se závitovým nastavením - dodávka je možná na vyžádání se speciálním obložením do šachty pro zabetonování nebo s přírubou pro upevnění hmoždinkami - vytvoření pevného spojení s betonovou šachtou - odtokové hodnoty jsou individuální podle akumulační výšky Děrovaná škrticí clona Rastrová škrticí clona Závitová škrticí clona DN [mm] škrticí trubka o průměru škrticí trubka o průměru škrticí trubka o průměru B [mm] 60 DN + 80 DN + 80 Nouzový přepad - průměr DN 100 DN 150 DN 200 DN 100 DN 150 DN 200 DN 100 DN 150 DN 200 F [mm] Nouzový přepad Škrticí trubka Alternativa: Upevňovací příruba Šachtová vložka Škrticí šoupátko B Řez A - A Vyztužení B Betonová šachta F Pouzdro škrticí clony Odtokový otvor škrticí clony 29

30 DODÁVANÝ SORTIMENT Šachta RAUSIKKO DN 1000 SYSTéM AWAšachta AWAŠACHTA Betonový prstenec - pro běžné poklopy BEGU DN podle 19584, EN materiál: beton - barva: šedá Popis AWAŠACHTA betonový prstenec Varianta DN 625 Provedení podle DIN 19584, EN 124 Hmotnost [kg] 155 Jednotka balení 1 Kus Číslo zboží S / A *) S AWAŠACHTA Litinový poklop DN tř. D 400 s poklopem z betonu a litiny - ventilace podle DIN EN dopravní zátěž se přenáší přímo přes desku pro rozložení zátěže do podkladu silnice - materiál: litina/beton - barva: černá/šedá Popis AWAŠACHTA litinový poklop Varianta DN 625 Provedení podle DIN 19584, EN 124 Hmotnost [kg] 200 Jednotka balení 1 Kus Číslo zboží S / A *) S Kónus AWAŠACHTY PP DN 1000 / včetně schůdků a těsnicích kroužků - DN 1000 a DN 625; - nejkratší rozměr: max. 250 mm - materiál: RAU-PP barva: oranžová Popis Kónus AWAŠACHTY PP Varianta DN 1000 / 625 Provedení N max [mm] 820 N min [mm] 570 Výška H [mm] 915 Hmotnost [kg] 45 Jednotka balení 1 Kus Číslo zboží S / A *) S N (min) N (max) H 1100 *) S = standard A = nestandard 30

31 H Prstenec AWAŠACHTY PP DN včetně schůdků a těsnicích kroužků --DN materiál: RAU-PP barva: oranžová N H Popis Prstenec AWAŠACHTY PP Varianta DN 1000 Užitečná délka N [mm] Výška H [mm] Hmotnost [kg] Jednotka bal. 1 Kus 1 Kus 1 Kus 1 Kus 1 Kus Číslo zboží S / A *) S S S S S Základní těleso RAUSIKKO AWAŠACHTY DN rovná základová plocha --pevně vložený těsnicí kroužek EPDM-(Safety-Lock) --materiál: RAU-PP barva: oranžová N Popis Základní těleso * Varianta DN 1000 Užitečná délka N [m] Výška H [mm] Hmotnost [kg] 72 Jednotka bal. 1 Kus 1Kus Číslo zboží S / A *) A A 1100 * bez přítoku a odtoku *) S = standard A = nestandard 31

32 Doplněk přítok/odtok pro základní těleso (strana 31) --pevně navařené připojení z materiálu PP Připojení na RAUSIKKO potrubí Popis Doplněk RAUSIKKO hrdlo Přítok hrdlo DN 200 DN 350 Číslo zboží S / A *) A A Připojení AWADUKT PP/KG trubka Popis Doplněk Konec trubky KG (lze nasadit hrdlo) Nátrubek přítok. trubky DN 110 DN 160 DN 200 DN 250 DN 315 DN 400 DN 500 Číslo zboží S / A *) A A A A A A A Popis Doplněk Konec trubky KG tangenciální (lze nasadit hrdlo) Nátrubek přítok. trubky DN 160 DN 200 DN 250 DN 315 DN 400 DN 500 Číslo zboží S / A *) A A A A A A AWADOCK KG Připojovací systém AWADUKT PP/KG trubka --materiál: Elastomer/PP --barva: černá/zelená Popis AWADOCK KG Typ Standard DN/OD Jednotka balení 1 Kus 1 Kus Číslo zboží S / A *) S S Příslušenství Popis Číslo zboží Náhradní těsnění DN Těsnění DN 625 kónusový betonový prstenec /systémový poklop Ocelový vrták Ø 200 mm AWADOCK Ocelový vrták Ø 250 mm AWADOCK Svaření prvků DN Schůdky s ochranným držadlem, délka cca. 1,60 m Pouzdro na schůdky bez instalace Ø 38 mm Pouzdro na schůdky s instalací Ø 38 mm Speciální příčka pro schůdky *) S = standard A = nestandard 32

33 Škrticí clona pro RAUSIKKO škrticí šachtu DN 1000 obsahující: - škrticí trubku - nouzový přepad - škrticí clonu s pouzdrem - táhlo škrcení - jako děrovaná clona, škrticí clona s rastrem nebo závitová škrticí clona - materiál: PE - barva: černá Stěna šachty Škrticí trubka DN DN Táhlo škrcení Nouzový přepad 80 mm Výstupní kryt se škrticí clonou Popis výrobku viz strana 28 Popis Škrcení pro škrticí šachtu RAUSIKKO DN 1000 Jmenovitá světlost Číslo zboží (škrticí klapka)/(přepad) Škrcení Otvor v cloně Škrcení Nastavení rastru Škrcení Nastavení závitu DN 110 / DN 160 / DN 200 / DN 250 / DN 315 / DN 110 / DN 160 / DN 200 / DN 250 / DN 315 / DN 110 / DN 160 / DN 200 / DN 250 / DN 315 / Prvek pro kaskádovou šachtu - materiál: PP - bez přítoku/odtoku - barva: oranžová Přepad Stěna šachty Přítok DN Popis Prvek pro rigolovou kaskádovou šachtu DN 1000 Jmenovitá světlost Číslo zboží DN DN Prvek pro kaskádové šachty DN DN DN DN *) S = standard A = nestandard 33

34 DODÁVANÝ SORTIMENT Šachta RAUSIKKO DN 600 Systém AWAšACHTa AWAŠACHTA PP DN 600 betonový roznášecí prstenec pro běžné poklopy BEGU DN 625 podle 19584, EN materiál: beton - barva: šedá Číslo zboží DN Kus/paleta AWAŠACHTA PP DN 600 betonový prstenec pro poklop Viatop niveau uvnitř průchozí DN materiál: beton - barva: šedá Číslo zboží DN Kus/paleta AWAŠACHTA PP DN 600 teleskopický adaptér výškově nastavitelný 0-30 cm vč. těsnicího kroužku pro spojení trubka/teleskop pro běžně dostupné poklopy BEGU DN 625 třída A-B podle EN materiál: RAU-PP barva: černá Číslo zboží Užitná výška N1 Užitná výška N2 Výška H D 1 D 2 Kus/paleta [mm] [mm] [mm] [mm] [mm] AWAŠACHTA PP DN 600 pochozí poklop zatížení do 200 kg, zkoušeno TÜV vč. uzávěru, neklouzavý povrch včetně těsnění (č. zboží ) - materiál: plast - barva: černá Číslo zboží DN Kus/paleta

35 AWAŠACHTA PP DN 600 prodlužovací kus vlnitá vnitřní a venkovní stěna vevnitř průchozí DN materiál: RAU-PP barva: oranžová Číslo zboží Konstr. délka L Da Di Kus/paleta [mm] [mm] [mm] AWAŠACHTA PP DN 600 prodlužovací kus vevnitř hladká, zvenku vlnitá vevnitř průchozí DN 600 kompatibilní pouze s betonovým prstencem - materiál: RAU-PP barva: oranžová Číslo zboží Délka Da Di Kus/paleta [mm] [mm] [mm] AWAŠACHTA PP DN 600 náhradní těsnění Číslo zboží Popis pro adaptér teleskopu pro spojení prodloužení/dno šachty nebo prodloužení/betonový prstenec 35

36 RAUSIKKO AWAŠACHTA PP DN 600 Přítokový díl šachty vevnitř hladký (s vložkou), zvenku vlnitý k posunutému připojení přítoku DN 250 nebo DN 315 nahoře a dole s navařeným hrdlem Číslo zboží Popis Délka L Kus/paleta [mm] přítok šachty KG DN přítok šachty KG DN RAUSIKKO AWAŠACHTA PP DN 600 Přítokový díl šachty vevnitř hladký (s vložkou), zvenku vlnitý pro přímé spojení s Boxem, varianta s přítokem KG DN 315 Číslo zboží Popis Délka L Kus/paleta [mm] spodní díl šachty KG DN 250/ Přítok KG DN spodní díl šachty KG DN AWAŠACHTA PP DN 600 Připojovací těsnění DN 160 pro dodatečné připojení trubek KG DN/ID 160 v prodloužení DN barva: černá Číslo zboží Popis Kus/paleta připoj. těsnění trubek KG DN 160 na prodloužení DN 600 jednotlivě připoj. těsnění trubek KG DN 200 na prodloužení DN 600 jednotlivě připoj. těsnění trubek KG DN 250 na prodloužení DN 600 jednotlivě AWAŠACHTA Ocelový vrták/jádrový vrták s Sk plátky k navrtání plastových trubek a šachet včetně uchycení, vrtacího pouzdra, středícího vrtáku v kufříku Číslo zboží Popis Kus/paleta jádrový vrták pro připojovací těsnění DA 172 mm jednotlivě ocelový vrták pro připojovací těsnění DN 200 DA 226 mm jednotlivě ocelový vrták pro připojovací těsnění DN 250 DA 276 mm jednotlivě 36

37 AWADOCK CP připojení kanalizačních trubek z PVC/PP na připojovací systém RAUSIKKO C3 k odvětrání boxových vsakovacích galerií nebo jako boční přítok materiál: Elastomer/PP barva: černá/zelená Číslo zboží DN/OD Typ Rozměř připojovacího potrubí B DN OD DN ID 800 Montážní klíč pro AWADOCK materiál: ušlechtilá ocel/plast barva: stříbrná/černá Číslo zboží Balení Standard jednotlivě Jádrový vrták pro AWADOCK CP k navrtání plastových trubek a šachet včetně uchycení vrtacího pouzdra, středícího vrtáku v kufříku Číslo zboží Popis Ø v mm Jádrový vrták 200 *) S = standard A = nestandard 37

38 DODÁVANÝ SORTIMENT Připojovací systém RAUSIKKO C3 Lapač nečistot s jemným filtrem - vědro na nečistoty a jemný filtr z HDPE - barva: šedá Popis Provedení Jednotka balení Číslo zboží S / A*) Lapač nečistot s jemným filtrem pro poklop BeGu LW 625 a šachtový nástavec D a Kus S T-kus pro výškově posunutý přítok k šachtovému nástavci - průběžná trubka D a trubky u HDPE - barva: průběžná trubka zvenku černá, vevnitř bílá/fialová - těsnicí kroužky z EPDM Popis T-kus pro výškově posunutý přítok Varianta Konec trubky KG DN 200 DN 250 DN 315 Provedení provedení svařené ze segmentů Jednotka balení 1 Kus Číslo zboží S / A*) A S A Těsnicí kroužek - pro napojení šachtového nástavce/t-kus pro výškově posunutý přítok - z EPDM - barva: černá Popis Těsnicí kroužek Provedení EPDM Jednotka balení 1 Kus Číslo zboží S / A*) S Šachtový nástavec - z HDPE - barva: zvenku černá, vevnitř bílá/fialová - délka L = 2,5 m - vnitřní průměr 500 mm Popis Šachtový nástavec Varianta D a 600 Provedení spojovací trubka, zvenku profilovaná, vevnitř hladká Jednotka balení 1 Kus Číslo zboží S / A*) S Popis Dvojité násuvné hrdlo RAUVIA Special Jednotka balení 1 Kus Číslo zboží S / A*) S *) S = standard A = nestandard 38

39 Profilovaný těsnicí kroužek SV pro napojení šachtového nástavce/spodního dílu šachty - materiál: SBR - barva: černá Popis Profil. těsnicí kroužek Varianta D a 600 Provedení pro šachtový nástavec spojení D a 600 Jednotka balení 1 Kus Číslo zboží S / A *) S Připojovací systém pro čelní připojení, typ F - z HDPE - barva: modrá - d š v = mm - nahoře otevřený Popis Spodní díl šachty Varianta Typ F čelní strana KG DN 500/315 Provedení zadní strana rigol 4 x DN 250 pravá strana KG DN 500/315 levá strana KG DN 400/250 Jednotka balení 1 Kus Číslo zboží S / A *) S Spodní díl šachty pro připojení ze strany - z HDPE - barva: modrá - d š v = mm - nahoře otevřený Popis Spodní díl šachty Varianta Typ S připojovací strana 1: KG DN 500 / 315 Provedení připojovací strana 2: KG DN 400 / strana rigol vždy 4 x DN strana rigol vždy 4 x DN 250 Jednotka balení 1 Kus Číslo zboží S / A *) S Profilované těsnicí kroužky KG pro připojení trubek KG a redukcí - materiál: SBR - barva: černá Popis Profilované těsnicí kroužky Varianta Provedení těsnění pro přípojky KG a redukce Jednotka balení 1 Kus Číslo zboží S / A *) S *) S = standard A = nestandard 39

40 Redukce - materiál: HD-PE - barva: modrá Popis Redukce Varianta DN 500 / 400 DN 500 / 250 Provedení k zasunutí hrdla KG DN 500 do spodního dílu šachty Jednotka balení 1 Kus Číslo zboží S / A *) S Profilovaný těsnicí kroužek SF pro připojení lapače písku/ spodního dílu šachty nebo pro stohovanou instalaci - materiál: SBR - barva: černá Popis Profilovaný těsnicí kroužek Varianta SF Provedení těsnění pro lapač písku a stohovanou instalaci Jednotka balení 1 Kus Číslo zboží S / A *) S Lapač písku - materiál: HD-PE - barva: modrá - výška H = 470 mm - akumulační objem V = 130 l Popis Lapač písku Provedení k zasunutí do dna spodního dílu šachty Jednotka balení 1 Kus Číslo zboží S / A *) S Poklop - poklop pro rozložení zátěže pro integrované připojení na boxové vsakovací galerie - materiál: PP - barva: oranžová Popis Krycí poklop Provedení pro integrované připojení na boxové vsakovací galerie Jednotka balení 1 Kus Číslo zboží S / A *) S *) S = standard A = nestandard 40

41 AWADOCK CP připojení kanalizačních trubek z PVC/PP na připojovací systém RAUSIKKO C3 k odvětrání boxových vsakovacích galerií nebo jako boční přítok materiál: Elastomer/PP barva: černá/zelená Číslo zboží DN/OD Typ Rozměř připojovacího potrubí B DN OD DN ID 800 Montážní klíč pro AWADOCK materiál: ušlechtilá ocel/plast barva: stříbrná/černá Číslo zboží Balení Standard jednotlivě Jádrový vrták pro AWADOCK CP k navrtání plastových trubek a šachet včetně uchycení vrtacího pouzdra, středicího vrtáku v kufříku Číslo zboží Popis Ø v mm Jádrový vrták 200 *) S = standard A = nestandard 41

42 DODÁVANÝ SORTIMENT Univerzální šachta/koncová šachta RAUSIKKO DN 400 Poklopy šachty a příslušenství - pro univerzální a koncovou šachtu DN pochozí a pojezdné Litinový poklop DN Třída B nebo D Poklop z PE, pochozí Betonový prstenec Lapač nečistot velký Popis Poklop z PE Litinový poklop Nátokový rošt Litinový poklop Nátokový rošt Varianta Provedení DN 400 pochozí šroubovatelné s ventilací uzamykatelné Třída B DN 400 bez ventilace uzamykatelné Třída B DN 400 uzamykatelné s ventilací uzamykatelné Třída D DN 400 bez ventilace uzamykatelné Třída D DN 400 uzamykatelné Jednotka bal. 1 Kus 1 Kus 1 Kus 1 Kus 1 Kus 1 Kus 1 Kus Číslo zboží S / A *) S S S S S S S Popis Betonový Lapač nečistot prstenec (velký)* Varianta pro litinový poklop DN 400, třídy B / D Provedení s jemným filtrem Lapač nečistot (velký)* bez jemného fitru Textilní filtrační vložka pro lapač nečistot (velký) včetně 2 upínacích pásků Jednotka bal. 1 Kus 1 Kus 1 Kus 1 Kus Číslo zboží S / A *) S S S S * Volitelné při použití litinového poklopu s ventilací nebo přítokovým roštem Šachtový nástavec a příslušenství - pro univerzální a koncovou šachtu DN materiál: PE - barva: modrá Popis Šachtový nástavec Dvojité násuvné hrdlo Varianta DN 400 DN 400 Provedení bez hrdla Délka 2 m Jednotka balení 1 Kus 1 Kus Číslo zboží S / A *) S S *) S = standard A = nestandard 42

43 Šachtový nástavec a příslušenství - pro univerzální a koncovou šachtu DN materiál: PE - barva: modrá Lapač nečistot, (malý) s jemným filtrem Popis Přítok šachty Lapač nečistot (malý) Varianta DN 400 pro přítok šachty DN 400 Provedení vždy s 1 přípojkou konec trubky KG DN 110, DN 160, DN 200 a DN 250 s integrovaným jemným filtrem Jednotka balení 1 Kus 1 Kus Číslo zboží S / A *) S S Spodní díl šachty - pro univerzální šachtu DN materiál: PE - barva: modrá Popis Spodní díl šachty Varianta DN 400 Provedení 4 x připojovací hrdlo RAUSIKKO DN 355 (uzavřené) a lapač písku (výška 360 mm) Jednotka balení 1 Kus Číslo zboží S / A *) S Popis Kroužek Číslo zboží Spodní díl šachty - pro koncovou šachtu DN materiál: PE - barva: modrá Popis Spodní díl šachty Varianta DN 400 Provedení 1 x připojovací hrdlo RAUSIKKO DN 355 (uzavřené) a lapač písku (výška 180 mm) Jednotka balení 1 Kus Číslo zboží S / A *) S *) S = standard A = nestandard 43

44 Redukce pro připojení trubek RAUSIKKO DN pro univerzální a koncovou šachtu DN materiál: PE - barva: modrá RAUSIKKO DN 200 Popis Redukce Varianta Provedení pro připojení trubek RAUSIKKO DN 200 na hrdlo RAUSIKKO DN 355 Jednotka bal. 1 Kus Číslo zboží S / A *) S Adaptér pro připojení trubek KG DN 160 až pro univerzální a koncovou šachtu DN materiál: PE - barva: černá Trubka KG DN 160 / 200 / 250 / 315 Těsnicí kroužek kruhového průřezu Popis Varianta Požadované příslušenství Adaptér RAUSIKKO DN 355 na konec trubek KG DN 160 DN 200 DN 250 DN těsnicí kroužek kruhového průřezu číslo zboží Jednotka balení 1 Kus 1 Kus 1 Kus 1 Kus Číslo zboží S / A *) S S S S Popis 1 těsnicí kroužek kruhového průřezu Číslo zboží *) S = standard A = nestandard 44

45 DODÁVANÝ SORTIMENT Škrticí a konfekční šachty RAUSIKKO DN 400/500 RAUSIKKO konfekční/ škrticí šachta Základní těleso - s lapačem písku - materiál: PE - barva: černá Popis Základní těleso a přípojky konfekční/škrticí šachty RAUSIKKO DN 400 DN 500 Číslo zboží Konfekční šachta Škrticí šachta Základní těleso šachty Výška: 1,00 m Zvýšení šachty Připojení RAUSIKKO hrdlo DN 200 DN 355 Připojení konec trubky RAUSIKKO DN 200 DN 355 Připojení hrdlo trubky KG Připojení konec trubky KG Osazení pro lapač nečistot DN 110 DN 160 DN 200 DN 250 DN 315 DN 110 DN 160 DN 200 DN 250 DN 315 pro lapač nečistot (malý) s jemným filtrem pro lapač nečistot (velký) s jemným filtrem A A *) S = standard A = nestandard 45

46 Pochozí poklop šachty pro RAUSIKKO konfekční/ škrticí šachty DN 400/DN materiál: PE - barva: černá Poklop PE, pochozí Popis Poklop šachty PE - pochozí Varianta Šachta DN 400 Šachta DN 500 Provedení s bez s bez dětskou pojistkou dětské pojistky dětskou pojistkou dětské pojistky Jednotka balení 1 Kus 1 Kus 1 Kus 1 Kus Číslo zboží S / A * ) A A A A *) S = standard A = nestandard 46

47 Pojezdný poklop šachty pro RAUSIKKO konfekční/ škrticí šachty DN 400/DN 500 a příslušenství Horní hrana pozemku Litinový poklop Litinový rám Horní hrana pozemku Přívodní trychtýř Poklop BEGU Betonový prstenec Lapač nečistot (velký) Ø 625 Šachta DN 400 Šachta DN 500 Popis Litinový poklop Třída B bez ventilace (uzavřený), uzamykatelný Litinový poklop Třída B s ventilací (odvětrávaný), uzamykatelný Přítokový rošt Třída B uzamykatelné Litinový poklop Třída D bez ventilace (uzavřený), uzamykatelný Litinový poklop Třída D s ventilací (odvětrávaný), uzamykatelný Přítokový rošt Třída D uzamykatelné Betonový prstenec pro všechny litinové poklopy Pojezdné poklopy pro konfekční a škrticí šachty RAUSIKKO a příslušenství Šachta DN 400 Šachta DN 500 DN 400 Číslo zboží DN 400 Číslo zboží DN 400 Číslo zboží DN 400 Číslo zboží DN 400 Číslo zboží DN 400 Číslo zboží DN 400 Číslo zboží Přívodní trychtýř Číslo zboží pro litinový poklop Lapač nečistot (velký) Číslo zboží Lapač nečistot (velký) s jemným filtrem Textilní filtrační vložka vč. 2 upínacích pásků Lapač nečistot (malý) s jemným filtrem Číslo zboží Číslo zboží Číslo zboží

48 Škrticí clona pro RAUSIKKO škrticí šachtu součásti: - škrticí trubka - nouzový přepad - škrticí clona s pouzdrem - táhlo škrcení - jako děrovaná clona, škrticí clona s rastrem nebo závitová škrticí clona - materiál: PE - barva: černá Stěna šachty Škrticí trubka DN DN Táhlo škrcení Nouzový přepad 80 mm Výstupní kryt se škrticí clonou Popis Škrticí clona pro škrticí šachtu RAUSIKKO DN 400/500 Šachta DN 400 Šachta DN 500 Jmenovitá světlost (škrticí klapka)/(přepad) Škrcení Otvor v cloně Škrcení Nastavení rastru Škrcení Nastavení závitu DN 110 / 110 DN 160 / 160 DN 200 / 160 DN 110 / 110 DN 160 / 160 DN 200 / 160 DN 110 / 110 DN 160 / 160 DN 200 / 160 Prvek pro kaskádovou šachtu - materiál: PE - bez přítoku/odtoku - barva: černá Přepad Stěna šachty Přítok DN Popis Prvek pro rigolovou kaskádovou šachtu DN 400/500 Šachta DN 400 Šachta DN 500 Jmenovitá světlost DN 110 DN 160 DN

49 RAUSIKKO odtokové škrcení pro instalaci do betonové šachty součásti: - šachtová vložka nebo příruba - škrticí trubka - nouzový přepad - škrticí clona s pouzdrem - škrticí šoupátko - jako děrovaná clona, škrticí klapka s rastrem nebo závitová škrticí klapka - materiál: PE - barva: černá Nouzový přepad Škrticí trubka Alternativa: upevňovací příruba Šachtová vložka Podpěra Betonová šachta F B Škrticí šoupátko B Řez A-A Pouzdro škrticí clony Otvor pro odtok ze škrticího zařízení Popis Jmenovitá světlost odtokové škrticí clony DN 110 přepad DN 110 DN 160 přepad DN 160 DN 200 přepad DN 160 DN 250 přepad DN 200 DN 355 přepad DN 200 Dodávka se šachtovou vložkou nebo přírubou Odtoková škrticí clona RAUSIKKO pro instalaci do betonové šachty Odtoková škrticí clona s otvorem v cloně Odtoková škrticí clona s nastavením rastru Odtoková škrticí clona se závitovým nastavením Ostění šachtice Číslo zboží Příruba Číslo zboží Ostění šachtice Číslo zboží Příruba Číslo zboží Ostění šachtice Číslo zboží Příruba Číslo zboží Ostění šachtice Číslo zboží Příruba Číslo zboží Ostění šachtice Číslo zboží Příruba Číslo zboží Šachtová vložka DN 160/200 pro přípojku na trubku RAUPLEN nebo AWADUKT PP/KG trubku, uvádějte, prosím, v objednávce. DN 110/250/350 pro přípojku na trubku RAUPLEN Příruba DN pro AWADUKT PP/KG trubku. 49

50 pokládka a údržba awašachta RAUSIKKO DN 1000 Maximální hloubka zabudování Maximální hloubka zabudování je 5,0 m při dodržení REHAU návodu na pokládku, odlišné podmínky pro zabudování konzultujte, prosím, s technickým poradcem firmy REHAU. 1 Oblast uložení dna šachty připravte podle DIN EN Podklad musí být nosný a rovný. Za tímto účelem vytvořte 10 cm silnou vrstvu lože (např. podsypem). 2 Dno šachty umístěte tak, aby odpovídalo připojovacím trubkám. 3 Před zasunutím trubek je nutné zkontrolovat, zda jsou řádně usazena příslušná násuvná hrdla a připojovací těsnění a je třeba je očistit od případných nečistot. Konce trubek potřete mazadlem a potom vytvořte spojení nasunutím dna šachty nebo zasunutím trubek. Konce trubek a hrdla sesuňte dohromady až po doraz. 4 Dno šachty se posadí do požadované výšky podle projektu. 5 Těsnicí komoru potřete mazadlem. Tím se ulehčí vložení těsnicího kroužku a zajistí se správné usazení. 6 Těsnění DN 1000 se vsadí popisem směrem nahoru do těsnicí komory a potom zkontrolujte správné usazení, a zda nedošlo k poškození. 7 Těsnění prvku DN 1000, i hrdlo šachtového prstence, který se má nasadit (foto), očistěte a potřete rovnoměrně mazadlem. 50

51 8 Nasazení šachtového prstence nebo kónusu je usnadněno díky 4 vnějším úchytům. Nakonec části vzájemně zasunout až na doraz. 9 Šachtové prvky se pomocí obou vnějších podélných značek vzájemně vyrovnají. 10 K zasypání částí šachty je nutno použít zeminu skupiny G1 nebo G2, max. zrnitosti 32 mm (zemina s podílem jemného materiálu). Doporučení: Použití recyklovaného materiálu. Materiál zásypu se pečlivě a po vrstvách cm nasype v šířce 40 cm (při montáži šachty do podzemní vody min. 60 cm) a zhutní podle ustanovení ČSN EN 1610, ATV-DVWK-A 139. Stupeň zhutnění v oblasti dopravních cest D Pr 97 %. 11 Šachtový konus se dodává na stavbu v nezkrácené délce a musí se na místě u vstupního otvoru zkrátit. Délka zkrácení závisí na hloubce montáže šachty a výběru poklopu šachty. Maximální zkrácení je 25 cm. Zkracuje se v místě mezi žebry, která jsou od sebe vzdálena 1 cm. Místa řezu očistíme. 12 Zásyp/uložení šachty se provede až do výšky 5 cm pod horní hranu zkráceného konusu viz. náčrtek. Povrch musí být rovný a nesmí přenášet žádná bodová zatížení na betonový prstenec (příp. vložte jemnou drť nebo vrstvu malty). 13 Těsnění kužele DN 625 upevněte tak, aby lícovalo s horní hranou kužele a potřete ho mazadlem. 51

52 14 Betonový prstenec potřete na vnitřní straně dostatečným množstvím mazadla a nakonec vystředěně nasaďte. Aby se zajistilo rovnoměrné sedání betonového prstence bez poškození připravené vrstvy, doporučujeme použít šroubovací lanovou smyčku (příslušenství). Betonový prstenec předává dopravní zatížení do podkladu silnice. Betonový prstenec musí sedět bez vůle v rovině. (viz. bod 12). Je také nutno zabránit přímému zátěžovému kontaktu mezi betonovým prstencem a šachtovým konusem. To se zajistí přesahem mezi šachtovým konusem a betonovým prstencem cca 5 cm (viz. montážní náčrtek rozměr h U ). 15 Mezi horní hranou konusu a betonovým prstencem se musí dodržet vzdálenost cca 4 cm. Tato vzdálenost zajistí, aby se po případném sesednutí silnice nepřeneslo dopravní zatížení přímo do šachty. Poznámka: Během fáze stavby silnice vložte jako zakrytí šachty do betonového prstence ocelovou krycí desku apod. 16 a Instalace poklopu BEGU. Zamezte bodovým zatížením mezi betonovým prstencem a poklopem. Proto se posadí poklop na 2 cm silnou vrstvu vyrovnávací malty, podle DIN b Instalace litinového poklopu s možností zaválcování. Respektujte návod k instalaci od příslušného výrobce poklopu šachty s možností zaválcování. Případné potřebné prstence adaptéru z oceli nebo betonu jsou kompatibilní s betonovým prstencem osazení. 52

53 Instalační výkres AWAŠACHTA PP DN 1000 s poklopem BEGU Poklop BEGU Horní hrana terénu Pozor! Vzdálenost cca 4 cm kónusem a betonovým prstencem. (- mezera pro sesedání) 20 mm ca. 40 mm 50 mm Vyrovnávací malta Betonový prstenec Opěra bez bodového zatížení např. jemná drť/vrstva malty Těsnění konusu DN 625 Kónus (zkrácený) Horní hrana zkráceného kónusu Spodní hrana betonového prstence Podklad: Písek, štěrk, pískový štěrk nebo lámaný materiál (max. frakce 16 mm) nanést v rovnoměrných vrstvách a zhutnit. min. 97 % D Pr. Překrytí: 50 mm OKgK 10 (hm) 50 (hu) (ha) 110 (hub) OKV Zkrátit konus v mezeře mezi žebry (vzdálenost mezer žeber: 1 cm) Výška zhutnění pod horní hranou pozemku: OKV = GOK - h A - h M - h NB - h U Výška zkráceného kónusu pod horní hranou pozemku: OKgK = GOK - h A - h M - h NB Prstenec šachty Těsnění prvku DN1000 Dno šachty Hloubka zabudování: Vzdálenost GOK k průtočnému dnu ve středu šachty Podsyp nebo základy, rozdílné podle podmínek instalace. Příprava plochy pro umístění podle DIN EN GOK = Horní hrana pozemku; OKV = Horní hrana zhutnění; OKgK = Horní hrana zkráceného kónusu; h A = Výše zakrytí včetně vyrovnání; h M = Výše vyrovnávací malty; h NB = Užitečná výška betonového prstence osazení; h U = Přesah kónus betonový prstenec osazení Instalační výkres AWAŠACHTA PP DN 1000 s poklopem k zaválcování Pozor! Vzdálenost cca 4 cm! mezi kónusem a betonovým prstencem osazení! (- mezera pro sesednutí) 20 mm ca. 40 mm 50 mm Poklop s možností zaválcování včetně prstence adaptéru Betonový prstenec osazení podklad bez bodového zatížení např. vrstva jemného štěrku, malty Těsnění kónusu DN 625 Kónus (zkrácený) Vrchní hrana zkráceného kónusu Spodní hrana betonového prstence osazení Uložení: Písek, štěrk, štěrkopísek nebo drcený materiál (max. frakce 16 mm) nanést v rovnoměrných vrstvách a zhutnit. Zhutnění min. 97 % D Pr. Podsyp nebo základy, rozdílné podle podmínek instalace. Příprava plochy pro umístění podle DIN EN Horní hrana terénu Přesah: 50 mm OKgK (hae) 50 (hu) 110 (hnb) Hrdlo kónusu zkrátit v ohybu žebra (vzdálenost ohybu žeber: 1 cm) Výška zhutnění pod GOK: OKV = GOK - h Ae - h NB - h U Výška zkráceného kónusu pod GOK: OKgK = GOK - h Ae - h NB Prstenec šachty Těsnění DN1000 Dno šachty OKV Hloubka uložení: Vzdálenost GOK k průtočnému dnu ve středu šachty 170 GOK = Horní hrana pozemku; OKV = Horní hrana zhutnění; OKgK = Horní hrana zkráceného kónusu; h Ae = Výše zakrytí včetně vyrovnání; h NB = Užitečná výška betonového prstence osazení; h U = Přesah kónus betonový prstenec osazení 53
