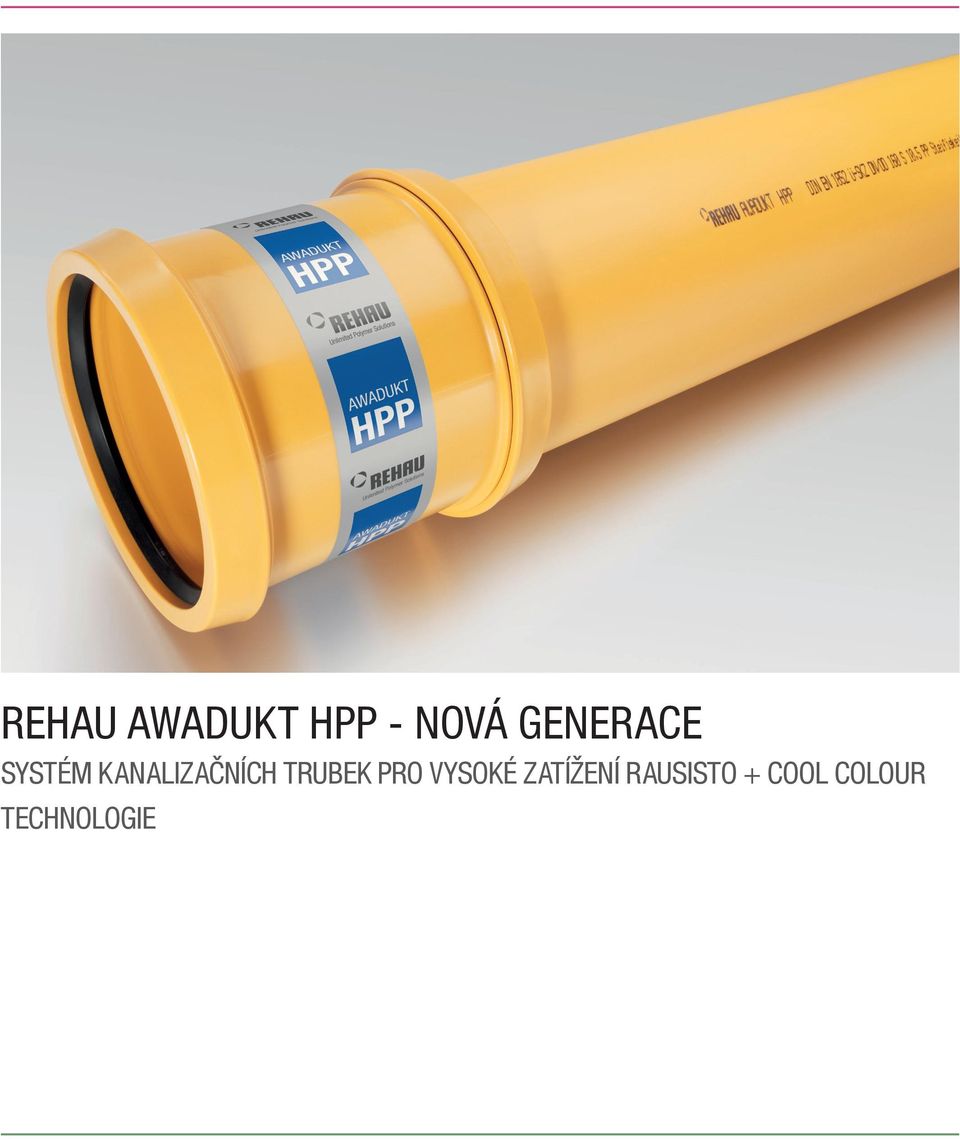

REHAU AWADUKT hpp - nová generace. systém kanalizačních trubek pro vysoké zatížení rausisto + cool colour

Transkript

1 REHAU AWADUKT hpp - nová generace systém kanalizačních trubek pro vysoké zatížení rausisto + cool colour technologie

2 1/10

3 awadukt hpp Kanaltechnik Přehled výhod: Kruhová tuhost systému SN16: - kompletní program trubek a tvarovek s minimální kruhovou tuhostí 16 kn/m 2 (SN16) - vysoká rázová odolnost i při nízkých teplotách - možnost využití při mělké pokládce, jako i při vysokém přesahu pokrytí RAUSISTO+: - optimalizované bodové zatížení trubky - úspory při dlouhých odpisech a možnost použití hrubozrnného materiálu pro pokládku resp. výkopový materiál - velmi vysoká odolnost proti oděru - vyplachování tlakem do 340 bar Cool Colour-Technologie: - úspory pomocí rychlé a jednoduché pokládky - nové barevné rozlišení a použití IR-reflexních barevních pigmentů Polypropylén bez plnících látek: - vysoká rázová odolnost i při nízkých teplotách Vysoká statická a dynamická zatížitelnost: - využití i při vysokém dopravním zatížení, jak při mělké i hluboké pokládce Chemická a teplná zatížitelnost: - vhodné k odvádění průmyslových odpadních vod Tésná vůči cizím vodám: - trvalá těsnost - úspory při úpravě odpadních vod Systém těsnění Safety-Lock: - ani při zasouvání nemůže dojít omylem k vysunutí těsnění - lze využít v citlivých oblastech jako jsou vodní ochranná pásma II a III Vnitřní označení: - jednoznačná identifikace při kontrole kanalizace i kamerovým systémem Životnost 100 let, atestována ústavem LGA Norimberk: - bez nákladů na sanace - nízké náklady na odpisy Kruhová tuhost systému SN16 RAUSISTO+ CoolColour-Technologie Záruka 10 let 1/11

4 1.2.1 řešení kanalizačních SÍTÍ z polypropylenu KVALITA PODLE ČSN EN 1852 O smysluplnosti některých norem nebo nařízení lze určitě diskutovat, avšak v oblasti technických produktů je užitečnost norem nesporná. To ukazuje aktuální přepracování Evropské normy DIN EN z června Pro uživatele je z normy ihned zřejmé, že se jedná výhradně o polypropylenové plnostěnné trubky bez plnících látek. Výraz Plnostěnné trubky bez plnících materiálů ve smyslu normy znamená, že celá stěna trubky musí mít stejné složení materiálu (polypropylen bez plniv). Kromě toho bylo vyhověno trendu zvláště vysoké kruhové tuhosti a byla nově zahrnuta třída tuhosti SN16 pro maximální statické a dynamické zatížení. Polypropylen základ produktů extra třídy. Čistý polypropylen je vysoce kvalitní materiál, který se v uplynulých letech osvědčil v různých oblastech automobilového průmyslu, lékařské techniky a také v mnoha průmyslových využitích. Pro výrobu kanalizačních trubek pro vysoké zatížení REHAU AWADUKT HPP/AWADUKT PP SN10, tvarovek a šachet se používá vysoce kvalitní, čistý polypropylen bez přídavku plnících látek podle ČSN EN Polypropylen se vyznačuje následujícími vlastnostmi materiálu: Mechanické Ideální vyváženost mezi vysokou tuhostí a rázovou pevností Tepelné Možnost použití jak při nízkých teplotách (až -20 C), tak při vysokých teplotách (krátce až 90 C) Chemické Odolnost proti agresivním substancím Ekologické Ekologicky a fyziologicky zcela nezávadný, i po desetiletích lze opět recyklovat 1/12

5 1.2.2 awadukt HPP MEZINÁRODNĚ SCHVÁLENÝ A OVĚŘENÝ SYSTÉM KANALIZAČNÍCH TRUBEK PRO VYSOKÉ ZATÍŽENÍ Kanaltechnik Již déle než 10 let se v Německu vyrábějí trubky AWADUKT PP a dosahují nejvyššího standardu kvality. Mezitím je AWADUKT PP doáván i daleko za hranice Německa. Poté co má téměř každá země speciální požadavky na své kanalizační systémy, musí se tyto systémy zkoušet a schvalovat podle specifických národních předpisů. AWADUKT HPP/AWADUKT PP SN10 má mimo jiné speciální schválení pro Švýcarsko, Rakousko, Belgii, Polsko a Českou republiku. Kvalita trubek a tvarovek AWADUKT PP se v REHAU zkouší permanentně. Kromě toho se kvalita trubek a tvarovek pravidelně sleduje v externích zkušebnách. Speciální posuzování a zkoušky, týkající se např. životnosti a těsnosti vůči cizím vodám provádí LGA Norimberk, IKT, ITC Zlín, popř. VÚPS Praha. 1/13

6 awadukt Hpp MADE in germany Moderní výrobní metody, jako extruze a vstřikolisování: - vysoká trvalá kvalita - dlouholeté zkušenosti - krátké dodací lhůty 1A Kvalita: - polypropylen - bez plnících látek - chemicky odolný - 100% těsné - možnost statického zatížení - dlouhá životnost - snadná manipulace Závod Viechtach výroba AWADUKT HPP/AWADUKT PP SN10 1/14

7 1.2.3 VLASTNOSTI VÝROBKU JEJICH VYUŽITÍ BEZPEČNOST PO CELÉ GENERACE Kanaltechnik AWADUKT HPP ověřen a ještě lepší... Kruhová tuhost systému SN16 Přednosti: Celý systém je jen tak pevný jako jeho nejslabší článek, a proto je celý systém kanalizačních trubek a tvarovek dimenzován tak, aby všechny díly dosahovali minimální kruhovou tuhost 16 kn/m 2 (SN16). Ve spojení s použitým polypropylenem bez plniv vznikla enormní rázová odolnost, i při nízkých teplotách. Vaše výhody: Úspora nákladů, celý systém AWADUKT HPP lze využít i při mělkých pokládkách, např. při odvodnění velkých dopravních ploch. Široká možnost využití, od trubek pro odvodnění pozemků až po extrémní pokládky a zatížení. Např. lze tento ystém využít i při stavbě letištních ploch nebo terminálu pro přepravní kontejnery. RAUSISTO + Přednosti: Kanalizační trubky jsou vystavovány mnohonásobnému zatížení, např. tlakovému proplachování kanálů, bodovému zatížení kamením nebo abrazivních látek ve vodě. Pomocí rozvinutého RAUSISTO-provedení bylo optimalizováno bodové zatížení. U RAUSISTO trubek již známa, velmi vysoká odolnost proti oděru a stálost při tlakovém proplachování ( prokazatelně do 340 bar) zůstávají beze změn. COOL COLOUR Přednosti: Barevným provedením trubek AWADUKT HPP a zejména využitím IR-reflekčníchbarevných pigmentů dochází k snižování jednostranné teplné roztažnosti při působení tepla. Vaše výhody: Úspora nákladů při dlouhodobých odpisech vzhledem zvýšené bezpečnosti při použití. Robustnost a odolnost stavebních prvků nabízí možnost využití, hrubozrnného materiálu, cenově výhodné pokládky resp. výkopového materiálu se soudružným podílem. Vaše výhody: Úspora nákladů pomocí - rychlé a jednoduché pokládky - využitím, velkých stavebních délek, i při malém spádu. Tímto lze redukovat možné odchylky vyrovnaného materiálu na minimum. 1/15

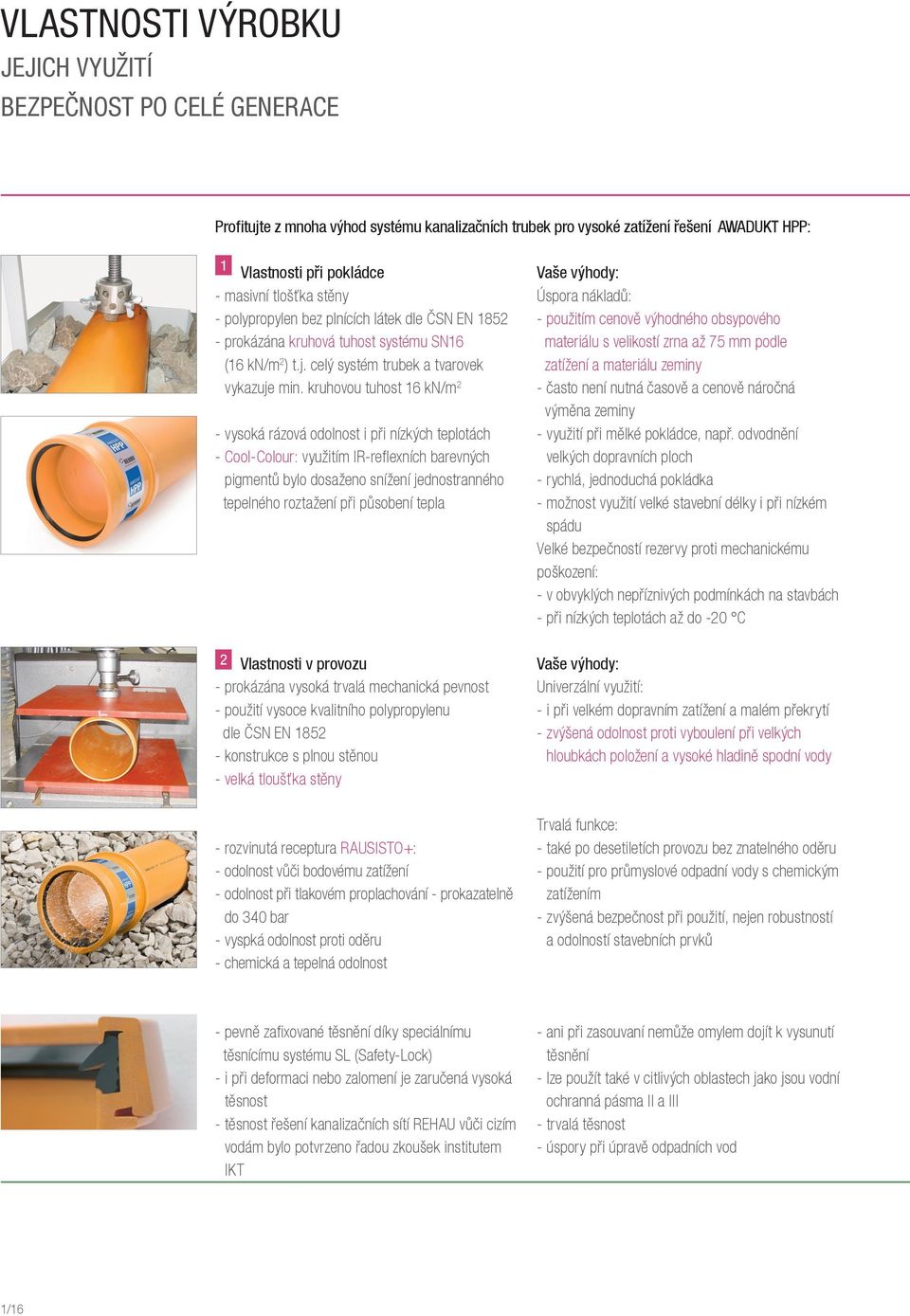

8 VLASTNOSTI VÝROBKU JEJICH VYUŽITÍ BEZPEČNOST PO CELÉ GENERACE Profitujte z mnoha výhod systému kanalizačních trubek pro vysoké zatížení řešení AWADUKT HPP: 1 Vlastnosti při pokládce - masivní tlošťka stěny - polypropylen bez plnících látek dle ČSN EN prokázána kruhová tuhost systému SN16 (16 kn/m 2 ) t.j. celý systém trubek a tvarovek vykazuje min. kruhovou tuhost 16 kn/m 2 - vysoká rázová odolnost i při nízkých teplotách - Cool-Colour: využitím IR-reflexních barevných pigmentů bylo dosaženo snížení jednostranného tepelného roztažení při působení tepla 2 Vlastnosti v provozu - prokázána vysoká trvalá mechanická pevnost - použití vysoce kvalitního polypropylenu dle ČSN EN konstrukce s plnou stěnou - velká tloušťka stěny - rozvinutá receptura RAUSISTO+: - odolnost vůči bodovému zatížení - odolnost při tlakovém proplachování - prokazatelně do 340 bar - vyspká odolnost proti oděru - chemická a tepelná odolnost Vaše výhody: Úspora nákladů: - použitím cenově výhodného obsypového materiálu s velikostí zrna až 75 mm podle zatížení a materiálu zeminy - často není nutná časově a cenově náročná výměna zeminy - využití při mělké pokládce, např. odvodnění velkých dopravních ploch - rychlá, jednoduchá pokládka - možnost využití velké stavební délky i při nízkém spádu Velké bezpečností rezervy proti mechanickému poškození: - v obvyklých nepříznivých podmínkách na stavbách - při nízkých teplotách až do -20 C Vaše výhody: Univerzální využití: - i při velkém dopravním zatížení a malém překrytí - zvýšená odolnost proti vyboulení při velkých hloubkách položení a vysoké hladině spodní vody Trvalá funkce: - také po desetiletích provozu bez znatelného oděru - použití pro průmyslové odpadní vody s chemickým zatížením - zvýšená bezpečnost při použití, nejen robustností a odolností stavebních prvků - pevně zafixované těsnění díky speciálnímu těsnícímu systému SL (Safety-Lock) - i při deformaci nebo zalomení je zaručená vysoká těsnost - těsnost řešení kanalizačních sítí REHAU vůči cizím vodám bylo potvrzeno řadou zkoušek institutem IKT - ani při zasouvaní nemůže omylem dojít k vysunutí těsnění - lze použít také v citlivých oblastech jako jsou vodní ochranná pásma II a III - trvalá těsnost - úspory při úpravě odpadních vod 1/16

9 Kanaltechnik 3 Vlastnosti při údržbě - hladká vnitřní plocha díky receptuře RAUSISTO+ - velká tloušťka stěny Vaše výhody: Nízké náklady na údržbu: - minimální usazování pevných látek - velké bezpečnostní rezervy při čištění kanalizace také po pokládce, i při tlakovém proplachování do 340 bar - vnitřní označení od DN 160 na horní stěně hrdla resp. vnitřní straně trubky s uvedením výrobce, označením výrobku a rozměry - jednoznačná identifikace při kontrole kanalizace i po pokládce 4 Vlastnosti: dlouhá životnost Potvrzená životnost (LGA Nürnberg) nejméně 100 let na základě: - materiálu 1A - absence plnících látek - provedení s plnou stěnou - meze pevnosti v tečení - trvalé mechanické pevnosti - výpočtu konečných prvků Vaše výhody: - nízké náklady na odpisy pomocí dlouhého odpisového období - bez nákladů na sance 1/17

10 1.2.4 OBSYPOVÉ MATERIÁLY Pro awadukt hpp Schválené obsypové materiály pro AWADUKT HPP Zatížení do SLW 60 (pokud není uvedeno jinak), doporučuje se statický výpočet Obsypový materiál Velikost zrna AWADUKT HPP (rovnoměrné rozdělení) DN DN 200 DN DN 630 Písek pro obsyp trubek 0-4 Kulatý písek Drť (lámaný materiál) Štěrk/směs štěrku Směs štěrku (lámaný materiál) Urovnávací štěrk (lámaný materiál) Recyklovaný materiál (lámaný materiál), např. recyklát betonu a cihel Sklářský písek, sklářská písková drť a sklářská drť 0-8 z recyklovaného skla Sklářská drť z recyklovaného skla Jiné obsypové materiály odchylující se od normy lze použít po schválení firmou REHAU. Zatížení do SLW 60 Zatížení do SLW 60, překrytí >/= 1m Zatížení do SLW 30, překrytí >/= 1m 1/18

11 1.2.5 OBLASTI POUŽITÍ Kanaltechnik Systém kanalizačních trubek pro vysoké zatížení REHAU AWADUKT HPP nabízí mnoho výhod a používá se tam, kde jiné systémy kanalizačních trubek narážejí na své meze. Je tedy velmi vhodný zvláště pro použití, kde na nejvyšším místě stojí trvalá bezpečnost. Právě když se vyžaduje maximální možné zatížení nebo se pokládka provádí za komplikovaných podmínek, ukazuje se, že systém kanalizačních trubek pro vysoké zatížení REHAU AWADUKT HPP vyhoví i extrémně vysokým nárokům. Extrémní podmínky pokládky: - vysoká hladina spodní vody - záplavové oblasti - vysoké dopravní zatížení při nízkém překrytí Městská kanalizace: - nové přípojky - výměna kanalizace Průmysl: - velmi dobrá chemická odolnost (hodnota ph 1-13) - vhodné pro oblasti s nákladní dopravou 1/19

12 1.2.5 Die EINSATZBEREICHE Letiště: - vysoké statické a dynamické zatížení - těsnící systém, odolný proti olejům a benzínu Extrémní zatížení: - nákladní terminál - speciální přepravní vozidla Vodní ochranné pásmo II a III: - splnění všech požadavků ATV-DVWK-A prokázaná těsnost 2,5 barů - pevně vložené těsnění - velká tloušťka stěny Tekoucí zemina: - vysoká podélná tuhost Speciální použití: - svařované spoje, odolné proti působení podélných sil - kanalizace v příkrých trasách 1/20

13 1.2.6 ŘEŠENÍ KANALIZAČNÍCH SÍTÍ Kanaltechnik AWADUKT HPP/AWADUKT PP SN10 a AWAŠACHTA PP DN nepřekonatelné duo: AWADUKT HPP/AWADUKT PP SN10 AWAŠACHTA PP DN 1000 Materiál - polypropylen - polypropylen - bez plnících látek dle normy ČSN EN bez plnících látek Těsnící systém - bezpečnostní těsnící systém Safety-Lock - bezpečnostní těsnící systém Safety-Lock- s pevně s pevně osazenými těsněními osazenými těsněními - s prokázanou těsností do 2,5 bar přetlaku - se zátěží odolnými těsnícími kroužky DN 1000, doklad osvědčením SKZ chráněně usazenými v komoře - zkouška těsnosti vůči cizím vodám - doklad těsnosti posudkem MFPA od IKT (více než 1000 hod při podtlaku 0,8 barů) - zkouška těsnosti IKT vůči cizím vodám (více než 1000 h při podtlaku 0,8 barů) Zatížitelnost - vysoká kruhová tuhost trubky - vysoká kruhová tuhost - vysoká rázová odolnost díky konstrukci s plnou stěnou - vysoká rázová odolnost díky konstrukci s plnou stěnou - prokázána vysoká kruhová tuhost tvarovek, - stabilní klenbový konus, který odolá i vysoké dopravní Osvědčení o zkoušce MFPA Weimar zátěži do SLW 60 (nákladní doprava 60 t) Zpráva o zkoušce číslo B doloženo posudkem LGA (výpočet FEM) Odolnost - chemická odolnost hodnota ph chemická odolnost hodnota ph odolnost proti korozi - odolnost proti korozi - tepelná odolnost (krátce do 90 C, - tepelná odolnost (krátkodobě do 90 C, dlouhodobě do 60 C) dlouhodobě do 60 C) - odolnost proti oděru - odolnost proti oděru - životnost 100 let (doloženo posudkem LGA) - životnost 100 let (doloženo posudkem LGA) - stavební certifikace DIBt Údržba - vysokotlaké proplachování do340 bar - snadná údržba díky hladkému povrchu díky receptuře RAUSISTO-, doloženo - plošina bezpečná pro chůzi (doloženo BGIA) osvědčením iro ze dne barva vhodná pro inspekční kontroly - barva vhodná pro inspekční kontroly Pokládka - pokládka do -20 C, doloženo testem - pokládka do -20 C, doloženo testem s ledovými krystaly, osvědčení SKZ č /99 s ledovými krystaly, osvědčení SKZ č /99 - snadná manipulace - snadná manipulace (nízká hmotnost) 1/21

14 1.2.7 TEXT PRO VÝPIS MATERIÁLU TEXTY PRO VÝPIS MATERIÁLU OBDRŽÍTE V SÍDLE REHAU Příklad výpisu: Kanalizační trubka s plnou stěnou pro vysoké zatížení DN 400 polypropylen SN 16 Příloha pro koleno DN 250 polypropylen, stupňů Dodávka a pokládka kanalizační trubky s plnou stěnou pro vysoké zatížení, včetně uložení a obsypu.trubka podle ČSN EN 1852 s násuvným hrdlem a pevně osazeným těsněním z EPDM (standard), doložená kruhová tuhost min. 16 kn/m 2, vysoká odolnost proti oděru, bez přídavku plnících látek. Potrubí označeno uvnitř údaji o výrobci, průměru a materiálu. Barva: oranžová s IR - reflexním pigmentem. Spodní úložná vrstva podle ČSN EN 1610 typ 1, 100 mm, opěrný úhel 90 stupňů, zakrytí 150 mm, materiál zásypu pro úložné vrstvy, boční zásyp a zakrytí podle ČSN EN 1610, zhutnění min 95% Protectora. Příloha k potrubí pro dodávku a pokládku kolen. Jakost materiálu, vlastnosti materiálu, těsnící systém a barva jako potrubí. Prokázána kruhová tuhost min.16 kn/m 2. Zalomení: 45, 88 stupňů. Koleno, např. výrobek REHAU AWADUKT PP nebo stejného druhu Stck. Potrubí, např. výrobek REHAU AWADUKT HPP nebo stejného druhu. Nabízený výrobek/typ: vyplní nabízející1, m Údaje k vrstvě pro uložení, k opěrnému úhlu a k zakrytí, uvedené u položek pro pokládku potrubí, jsou variabilní a závisí na parametrech zeminy a situaci při pokládce. 1/22

15 1.2.8 VÝROBNÍ SORTIMENT awadukt hpp SYSTÉM KANALIZAČNÍCH TRUBEK PRO VYSOKÉ ZATÍŽENÍ Z POLYPROPYLENU PODLE ČSN EN 1852 Kanaltechnik KGEM AWADUKT HPP trubka s násuvným hrdlem a těsnícím kroužkem EPDM podle ČSN EN 1852 Materiál: RAU-PP Barva: oranžová min e Číslo zboží DN/OD BL d 1 Dmax t e min Hmotnost Ks/ [mm] [mm] [mm] [mm] [mm] bez hrdla paleta [kg/m] ,3 3, ,3 3, ,3 3, ,1 5, ,1 5, ,1 5, ,4 8, ,4 8, ,4 8, ,4 13, ,4 13, ,4 13, ,2 21, ,2 21, ,2 21, ,8 33, ,8 33, ,8 33, ,7 52, ,7 52, ,7 52,16 2 Dodací podmínky trubek AWADUKT HPP Označení DN/OD Stavební délka Trubka/pal. Pal.-šířka Pal.-výška Pal.-délka [m] pro st.dél. [mm] [Ks] ca. [m] ca. [m] KGEM ,17 0,91 1,28 3,28 6,28 KGEM ,05 0,90 1,35 3,35 6,35 KGEM ,05 0,86 1,43 3,43 6,43 KGEM ,00 1,05 1,47 3,47 6,47 KGEM ,25 0,91 1,55 3,55 6,55 KGEM ,10 1,10 1,60 3,60 6,60 KGEM ,35 0,74 1,75 3,75 6,75 1/23

16 KGB AWADUKT PP-koleno s těsnícím kroužkem EPDM Barva: oranžová Číslo zboží DN/OD z 1 z 2 Hmotnost Balení [mm] [mm] [kg/ks] , , , , , , , , , , , , , , , , , , , , , , , , , , , , * ,82 volně * ,82 volně * ,78 volně * ,55 volně * Dodací lhůta na vyžádání 1/24

17 KGEA AWADUKT PP-jednoduchá odbočka 45 s těsnícím kroužkem EPDM Barva: oranžová Kanaltechnik Číslo zboží DN/OD z 1 z 2 z 3 Hmotnost Balení [d1/d2] [mm] [mm] [mm] [kg/ks] / , / , / , / , / , / , / , / , / , / , / , / , / , / , / , / , / , / , / , / , * 500/ , * 500/ , * 500/ , * 630/ ,40 volně * 630/ ,70 volně * 630/ ,40 volně * 630/ ,70 volně * 630/ ,70 volně * 630/ ,00 volně * 630/ ,50 volně * Dodací lhůta na vyžádání 1/25

18 KGEA AWADUKT PP-jednoduchá odbočka 90 s těsnícími kroužky EPDM Barva: oranžová Číslo zboží DN/OD z 1 z 2 z 3 Hmotnost Balení [d1/d2] [mm] [mm] [mm] [kg/ks] * 160/ ,95 volně / , / ,73 volně * 200/ ,89 volně / ,25 volně * 250/ ,90 volně * 250/ ,95 volně / ,20 volně * 315/ ,50 volně * 315/ ,20 volně * 315/ ,20 volně * 400/ ,00 volně * 400/ ,30 volně * 400/ ,80 volně * 400/ ,10 volně * 400/ ,70 volně * 500/ ,80 volně * 500/ ,50 volně * 500/ ,00 volně * 500/ ,70 volně * 500/ ,30 volně * 500/ ,60 volně * 630/ ,10 volně * 630/ ,10 volně * 630/ ,80 volně * 630/ ,20 volně * 630/ ,10 volně * 630/ ,70 volně * 630/ ,00 volně * Dodací lhůta na vyžádání KGR AWADUKT PP-redukce s těsnícím kroužkem Barva: oranžová Číslo zboží DN/OD z 1 Hmotnost Balení [d1/d2] [mm] [kg/ks] / , / , / , / , / , / , * 630/ ,00 volně * Dodací lhůta na vyžádání 1/26

19 KGU AWADUKT PP-přesuvka s těsnícím kroužkem Barva: oranžová Kanaltechnik Číslo zboží DN/OD L Dmax Hmotnost Balení [mm] [mm] [kg/ks] , , , , , , ,20 volně ,60 volně KGMM AWADUKT PP-přesuvka s těsnícími kroužky Barva: oranžová Číslo zboží DN/OD L Dmax t Hmotnost Balení [mm] [mm] [mm] [kg/ks] , , , , , , ,50 volně ,00 volně Kulový kloub AWADUKT PP kulový kloub Plynulé zalomení o +/- 7,5 v horizontálním nebo vertikálním směru s těsnícími kroužky EPDM Barva: oranžová D max t1 L t 2 ±7.5 Číslo zboží Provedení DN/OD L D max t 1 t 2 Hmotnost Balení [mm] [mm] [mm] [mm] [kg/ks] hrdlo/hrdlo , hrdlo/konec trubky , /27

20 KGMM vario AWADUKT PP-dvojité hrdlo plynulé zalomení o +/- 7,5 v horozontálním nebo vertikálním směru s těsnícími kroužky EPDM Barva: oranžová D max ±3.75 ±3.75 L t Číslo zboží DN/OD L D max t Hmotnost Balení [mm] [mm] [mm] [kg/ks] , , ,30 16 AWADOCK KG-KG DN 160 Připojení kanalizačních trubek DN/OD 160 z PVC ad PP na hladkostěnné plastové trubky Materiál: PP/EPDM/Q-TE-C Barva: oranžová/šedá/černá Číslo zboží. Hlavní /připojovací trubka DN/OD Hmotnost Karton/Pal. [kg/ks] /160 4, /160 4, /160 4, /160 4, /160 4, /160 4,00 48 Montážní klíč-sada Vyvinuto speciálně pro zabudování AWADOCK POLYMER CONNECT Materiál: ušlechtilá ocel Barva: stříbrná Číslo zboží Popis Balení Montážní klíč-sada AWADOCK PC (2-dílný) jednotlivě KGUS AWADUKT PP-připojovací kus z konce trubky kameniny na plast Barva: oranžová Číslo zboží DN/OD d 1 d i L Hmotnost Balení [mm] [mm] [mm] [kg/ks] , /28

21 KGRE AWADUKT PP-čistící kus s těsnícími kroužky EPDM Barva: oranžová Kanaltechnik Číslo zboží DN/OD d1 d2 L t Z1 Hmotnost Balení [mm] [mm] [mm] [mm] [mm] [kg/ks] * ,35 volně * ,38 volně * ,05 volně * ,80 volně * ,85 volně * ,45 volně * ,80 volně * ,45 volně * Dodací lhůta na vyžádání AWADUKT PP-vyústění se žabí klapkou s těsnícím kroužkem EPDM Barva: oranžová Číslo zboží DN/OD L t Hmotnost Balení [mm] [mm] [kg/ks] ,43 volně ,11 volně ,42 volně ,18 volně ,50 volně * ,80 volně * ,50 volně * ,00 volně * Dodací lhůta na vyžádání 1/29

22 KGF-SB AWADUKT-šachtové čerpadlo s jazýčkovým těsnícím kroužkem Materiál: RAU-SB 100 Barva:přírodní Číslo zboží DN/OD L Dmax Hmotnost Balení [mm] ca. [mm] [kg/ks] , , , , , , , , , , , , , , * ,50 8 * Materiál: vláknitý cement KGM AWADUKT-zátka hrdla Materiál: RAU-PUR 100 Barva: přírodní Číslo zboží DN/OD L Dmax Hmotnost Balení [mm] [mm] [kg/ks] , , , , , , * ,00 volně * ,00 volně * Dodací lhůta na vyžádání; ; barva oranžová 1/30

23 Mazadlo pro spoje násuvného hrdla Kanaltechnik Číslo zboží Obsah Balení ml ml ml 324 AWADUKT PP-řezací kotouč k řezání trubekawadukt PP Číslo zboží D a D i Použitím tohoto řezacího kotouče se sníží na minimum roztavení nebo slepení při řezání. Takto lze rychle a bez problémů řezat i silnostěnné trubky PP. AWADUKT CUT Řezací přístroj pro snadné řezání trubek PP a PVC DN 110-DN 315 a srážení hran v jednom kroku. Sada obsahuje: 1 pevný kufřík 1 řezací přístroj 1200 W se speciálním řezacím kotoučem 6 orýsovacích pásek DN 110-DN podstavce 1 klíč s otvorem 1 šroubovák Číslo zboží Řezací kotouč AWADUKT CUT Řezací kotouč (vhodný jen pro AWADUKT CUT) Číslo zboží D a /31

24 VÝROBNÍ SORTIMENT AWADUKT hpp blue - SYSTÉM KANALIZAČNÍCH TRUBEK PRO VYSOKÉ ZATÍŽENÍ Z POLYPROPYLENU PODLE ČSN EN 1852 KGEM AWADUKT HPP trubka s násuvným hrdlem a těsnícím kroužkem EPDM dle ČSN EN 1852 min e Číslo zboží DN/OD BL d 1 Dmax t e min Hmotnost ks/ [mm] [mm] [mm] [mm] [mm] bez hrdla pal. [kg/m] ,3 3, ,3 3, ,3 3, ,1 5, ,1 5, ,1 5, ,4 8, ,4 8, ,4 8, ,4 13, ,4 13, ,4 13, ,2 21, ,2 21, ,2 21, ,8 33, ,8 33, ,8 33, ,7 52, ,7 52, ,7 52,16 2 Dodací podmínky trubek AWADUKT HPP blue 1/32 Označení DN/OD Stavební délky Trubky/Pal. Pal.-šířka Pal.-výška Pal.-délka [m]pro st.dél. [mm] [ks] ca. [m] ca. [m] KGEM ,17 0,91 1,28 3,28 6,28 KGEM ,05 0,90 1,35 3,35 6,35 KGEM ,05 0,86 1,43 3,43 6,43 KGEM ,00 1,05 1,47 3,47 6,47 KGEM ,25 0,91 1,55 3,55 6,55 KGEM ,10 1,10 1,60 3,60 6,60 KGEM ,35 0,74 1,75 3,75 6,75

25 KGB AWADUKT PP-koleno s těsnícím kroužkem EPDM Barva: RAL 5009 azurově modrá Kanaltechnik Číslo zboží DN/OD α z 1 z 2 Hmotnost Balení [mm] [mm] [kg/ks] , , , , , , , ,69 32 KGEA AWADUKT PP-jednoduchá odbočka 45 s těsnícím kroužkem EPDM Barva: RAL 5009 azurově modrá Číslo zboží DN/OD z 1 z 2 z 3 Hmotnost Balení [d 1 /d 2 ] [mm] [mm] [mm] [kg/ks] / , / , / , / , / , / , * 500/ ,20 2 *Lieferzeit auf Anfrage KGR AWADUKT PP-redukce s těsnícím kroužkem EPDM Barva: RAL 5009 azurově modrá Číslo zboží DN/OD z 1 Hmotnost Balení [d 1 /d 2 ] [mm] [kg/ks] / , /33

26 KGU AWADUKT PP-přesuvka s těsnícími kroužky EPDM Barva: RAL 5009 azurově modrá Číslo zboží DN/OD L D max Hmotnost Balení [mm] [mm] [kg/ks] , , , ,94 16 KGMM AWADUKT PP-dvojité zásuvné hrdlo s těsnícími kroužky Barva: RAL 5009 azurově modrá Číslo zboží DN/OD L D max t Hmotnost Balení [mm] [mm] [mm] [kg/ks] , , , , , ,50 volně * ,00 volně * Dodací lhůta na vyžádání 1/34
