Plánování a pokládka PLÁNOVÁNÍ A POKLÁDKA GRAVITAČNÍ KANALIZACE KANALIZAČNÍ ŠACHTY

Transkript

1 Plánování a pokládka PLÁNOVÁNÍ A POKLÁDKA GRAVITAČNÍ KANALIZACE KANALIZAČNÍ ŠACHTY

2 MONTÁŽNÍ NÁVOD AWAŠACHTA PP DN 1000 A 800 S BETONOVÝM ROZNÁŠECÍM PRSTENCEM A STANDARDNÍM POKLOPEM (BEGU) Oblast uložení dna šachty se musí připravit podle ČSN EN Podklad musí být nosný a rovný. K tomu se musí vytvořit vrstva pro uložení, tloušťky 10 cm (např. filtrační vrstva). Trubku zasuňte na přítoku do šachtového dna. Dodržujte pokyny pro zasunutí, viz bod 2. Nakonec vyrovnejte trubku podle trasy vedení. Pomocí kloubových hrdel/kulových kloubů lze změnit spád i směr až do úhlu 7,5 doleva nebo doprava. Při současné změně spádu a změně směru se hodnoty příslušně snižují. Pokyn k zabudování kulového kloubu:* Kloubová hrdla zasuňte s variabilní strany na dno šachty. Zároveň dbejte na to, aby označení vrcholu směrovalo nahoru (viz. obr.). Dodržujte montážní návod na kloubovém hrdle. Dno šachty se posadí do požadované výšky podle projektu, vyrovná se a umístí do požadované polohy podle připojovacích trubek. Vyústění dna šachty se nasadí za pomoci mazadla na trubku. Nasazování na trubku: konec trubky potřete mazadlem, těsnění se před nasazením zkontrolují, jestli správně sedí a očistí se od nečistot. Trubka a šachta se vzájemně zasunou až na doraz. Kloubové hrdlo (v rozsahu dodávky šachtového dna) se nasadí na straně přítoku šachtového dna. Pro spojení s určeným směrem hrdlo/kulový kloub dbejte pokynů na hrdle. Dodržujte pokyny pro nasazení, viz bod 2. Při nasazování kulového kloubu DN 160 dbejte, prosím, na směr toku, označený šipkami. Šachtové dno příp. stabilizujte podkladovým materiálem. Ke spojení šachtových prvků nejprve potřete horní těsnicí komoru mazadlem. Tím se usnadní upnutí šachtového těsnění a zajistí se jeho správné usazení. 264

3 Těsnění se vsadí popisem směrem nahoru do těsnící komory a nakonec se zkontroluje, zda-li není poškozené, je správně osazeno a také se očistí od nečistot. Hrdlo šachetního prstence, které se bude nasazovat, očistěte a rovnoměrně potře mazadlem. (Tip: Těsnění mazadlem nepotírejte.) Dbejte na to, aby po potření nebylo znečištěné hrdlo. Šachtové prvky nasaďte na sebe, aniž by se vzpříčily. Nasazení šachetních prstenců, příp. kónusu je usnadněno díky 4 vnějším úchytům. Šachtové prvky se pomocí obou vnějších podélných značek vzájemně vyrovnají, aby se zajistilo správné nastavení vstupních příček. Nakonec části vzájemně zasuňte až na doraz. 8 Stejně, jak je uvedeno v bodech 5 až 8, se nasadí další prstence, příp. kónusy a nakonec se po vrstvách zasypou materiálem a zhutní podle bodu Plánování a pokládka K zasypání částí šachty je nutno použít zeminu skupiny G1 nebo G2, max. zrnitosti 63 mm (zemina s podílem jemného materiálu). Doporučení: Použití recyklovaného materiálu. Zásypový materiál se pečlivě a po vrstvách cm nasype v šířce 40 cm (při montáži šachty do podzemní vody min. 60 cm) a zhutní podle ustanovení ČSN EN 1610, ATVDVWK- A 139. Stupeň zhutnění v oblasti dopravních cest DPr 97 %.

4 Betonový prstenec potřete na vnitřní straně dostatečným množstvím mazadla a nakonec vystředěně nasaďte. Aby se zajistilo rovnoměrné sedání betonového prstence bez poškození připravené vrstvy, doporučuje se použít šroubovací lanovou smyčku (příslušenství). Betonový prstenec předává dopravní zatížení do podkladu silnice. Betonový prstenec musí sedět bez vůle v rovině. (viz bod 12). Je také nutno zabránit přímému zátěžovému kontaktu mezi betonovým prstencem a šachtovým kónusem. To se zajistí přesahem mezi šachtovým kónusem a betonovým prstencem cca 5 cm (viz montážní náčrtek rozměr hu). 14 Šachtový kónus se dodává na stavbu v nezkrácené délce a musí se na místě u vstupního otvoru zkrátit. Délka zkrácení závisí na hloubce montáže šachty a výběru poklopu šachty. Maximální zkrácení je 25 cm. Zkracuje se v místě mezi žebry, která jsou od sebe vzdálena 1 cm. Místa řezu očistíme. 11 Zásyp/uložení šachty se provede až do výšky 5 cm pod horní hranu zkráceného kónusu viz náčrtek na straně ---. Povrch musí být rovný a nesmí přenášet žádná bodová zatížení na betonový prstenec (příp. vložte jemnou drť nebo vrstvu malty). 12 Mezi horní hranou kónusu a betonovým prstencem dodržte vzdálenost cca 4 cm. Tato vzdálenost zajistí, aby se po případném sesednutí silnice nepřeneslo dopravní zatížení přímo do šachty. Poznámka: během fáze stavby silnice vložte jako zakrytí šachty do betonového prstence ocelovou krycí desku apod. 15 Těsnění kónusu DN 625 upněte tak, aby lícovalo s horní hranou kónusu. 13 Je nutné zabránit bodovému zatížení mezi betonovým prstencem a poklopem. Proto se posadí poklop na 1 cm silnou vrstvu vyrovnávací malty. Viz montážní náčrtek

5 Standard: Betonový prstenec s poklopem BEGU Horní hrana terénu Pozor! Vzdálenost mezi konusem a betonovým prstencem cca 4 cm! (= mezera pro sesedání) Poklop BEGU Vyrovnávací malta Betonový prstenec Těsnění konusu DN 625 Konus (zkrácený) cca 40 mm cca 50 mm Horní hrana zkráceného konusu Spodní hrana betonového prstence Podklad: Písek, štěrk, pískový štěrk nebo lámaný materiál (max. zrnitost 32 mm) vsypat v rovnoměrných vrstvách a zhutnit. Zhutnění min. 97 % D Pr. Opěra bez bodového zatížení, např. jemná drť/vrstva malty Filtrační vrstva nebo základ, liší se podle situace při montáži. Příprava plochy podle ČSN EN Překrytí: 50 mm OKgK 10 (hm) (hu) Zkrátit konus v mezeře mezi žebry (vzdálenost mezer: 1 cm) Výška zhutnění pod horní hranou terénu: OKV = horní hrana terénu h A h M h NB h U Výška zkráceného konusu pod horní hranou terénu: OKgK = horní hrana terénu h A h M h NB Zde: OKgK = horní hrana terénu 240 Šachetní prstence Těsnění DN 1000 Dno šachty (h A ) 70 (hnb) 240 OKV 170 Hloubka zabudování: Vzdálenost horní hrany terénu ode dna (uprostřed šachty) Plánování a pokládka GOK - horní hrana terénu; OKV - horní hrana zhutnění; OKgK - horní hrana zkráceného konusu; h M - výška vyrovnávací malty; h A - výška poklopu včetně vyrovnání; h NB - užitná výška betonového prstence; h U - překrytí kužel/betonový prstenec; 267

6 MONTÁŽNÍ NÁVOD AWAŠACHTA PP DN 1000 A DN 800 S BETONOVÝM PRSTENCEM A VÁLCOVATELNÝM POKLOPEM 1-15 Kroky 1 15 viz Montážní návod AWAŠACHTA PP DN 1000 s betonovým prstencem a standardním poklopem (BEGU) 16 Pro montáž poklopu, který lze válcovat, je nutné dodržovat montážní návod výrobce litiny. Pokud je ke zvolenému válcovatelnému poklopu nutné těsnění adaptéru, lze jej posadit na 1 cm silnou vrstvu vyrovnávací malty. Viz montážní náčrtek níže. 17 Montáž litinového poklopu, například VIATOP NIVEAU 200: nasaďte poklop šachty s rámem. V hotovém stavu musí být mezi litinovým rámem a betonovým prstencem, příp. těsněním adaptéru minimálně 2 cm místa. Případnou mezeru mezi těsněním adaptéru a rámem zakryjte dehtovaným provazem, aby směs nepadala dovnitř. Přírubu podložte směsí až do výšky hotové první vrstvy. 18 Označte polohu poklopu a naneste první vrstvu povrchu. Případně posypte poklop jemným pískem pro usnadnění pozdějšího čištění. 19 Aby se při válcování zajistilo stejné zhutnění jako v okolí poklopu, musí se rám zvednout na cca 20% tloušťky vrstvy nad konečnou úroveň. Opět se podloží směsí a nanese se druhá vrstva. 20 Poklop se přitiskne několikanásobným převálcováním a při zhutňování celé plochy se zaválcuje úplně. Poklop ACO Bituplan včetně těsnění adaptéru Horní hrana terénu Pozor! Vzdálenost mezi konusem a betonovým prstencem cca 4 cm! (= mezera pro sesedání) Zaválcovací poklop včetně kroužku adaptéru (např. ACO Bituplan) Betonový prstenec Opěra bez bodového zatížení, např. jemná dr'/vrstva malty Těsnění konusu DN 625 Konus (zkrácený) cca 40 mm cca 50 mm Horní hrana zkráceného konusu Spodní hrana betonového prstence odklad: Písek, štěrk, pískový štěrk nebo lámaný materiál (max. zrnitost 32 mm) vsypat v rovnoměrných vrstvách a zhutnit. Zhutnění min. 97 % D Pr. Filtrační vrstva nebo základ, liší se podle situace při montáži. Příprava plochy podle ČSN EN 1610 Překrytí: 50 mm OKgK (h Ae ) 50 (hu) Zkrátit konus v místě mezi žebry (vzdálenost mezer: 1 cm) Šachetní prstenec Těsnění DN 1000 Dno šachty 70 (h NB ) 250 OKV Výška zhutnění pod horní hranou terénu: OKV = horní hrana terénu h Ae h NB h U Výška zkráceného konusu pod horní hranou terénu: OKgK = horní hrana terénu h Ae h NB Zde: OKgK = horní hrana terénu Hloubka zabudování: Vzdálenost horní hrany terénu ode dna (uprostřed šachty) GOK - horní hrana terénu; OKV - horní hrana zhutnění; OKgK - horní hrana zkráceného konusu; h Ae - oblast užitné výšky zaválcovacího poklopu včetně kroužku adaptéru; h NB - užitečná výška betonový prstenec; h U - překrytí konus/betonový prstenec; 268

7 MONTÁŽNÍ NÁVOD AWAŠACHTA PP DN 1000 A DN 800 S BETONOVOU KRYCÍ DESKOU 1 9 Kroky 1 9 viz Montážní návod AWAŠACHTA PP DN 1000 s betonovým prstencem a standardním poklopem (BEGU) 10 Nasaďte podle bodů 5 až 8 další prstence a nakonec vsypte materiál zásypu po vrstvách podle bodu 9 a zhutněte. Plánování a pokládka 13 Zkontrolujte těsnění šachty, jestli není poškozené a je správně usazené a očistěte jej od nečistot. Betonovou krycí desku potřete na těsnící straně mazadlem. 11 Prstence šachty se dodávají na stavbu v nezkrácené délce. Podle hloubky zástavby se musí prstence případně o 125 mm zkrátit. Zkrácení se provádí mezi oběma vyznačenými čarami nad těsnící komorou. Viz také bod Zvedněte betonovou krycí desku vodorovně a vystředěně nad šachetní skruž a usaďte ji na připravený podklad. Vstupní otvor srovnejte podle příček žebříku. Při správné montáži by uvnitř šachty měla být mezi horní hranou prodloužení a betonovou krycí deskou mezera mm. 12 Prstence šachty a krycí deska se musí překrývat 70 mm až max. 90 mm, aby se zajistila těsnost a správné přenesení zátěže. Vytvořte vrstvu jemné drti, příp. betonový základ. Viz montážní náčrtek. 15 Podle výšky stávajícího poklopu šachty je případně nutné pro upravení, podle horní hrany terénu, položit vyrovnávací betonové prstence různé výšky. V případě velmi nízké vyrovnávací výšky je předtím nutné prodloužení zkrátit přesně o 125 mm (viz bod 11). Nakonec se nasadí betonový vyrovnávací prstenec a poklop šachty na vrstvu vyrovnávací malty. Počet vyrovnávacích betonových prstenců k vyrovnání výšky by měl být co nejmenší. 269

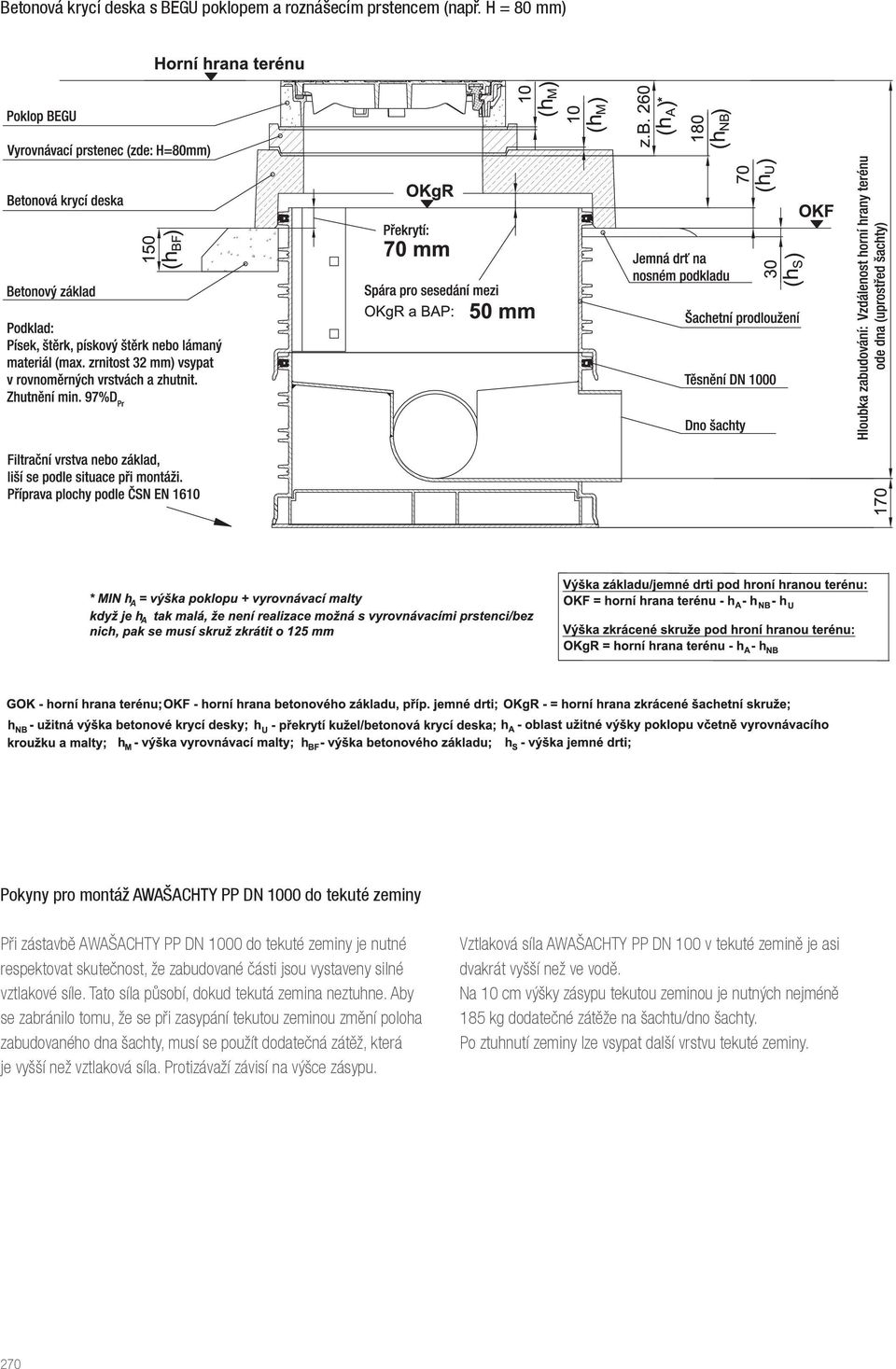

8 Betonová krycí deska s BEGU poklopem a roznášecím prstencem (např. H = 80 mm) Pokyny pro montáž AWAŠACHTY PP DN 1000 do tekuté zeminy Při zástavbě AWAŠACHTY PP DN 1000 do tekuté zeminy je nutné respektovat skutečnost, že zabudované části jsou vystaveny silné vztlakové síle. Tato síla působí, dokud tekutá zemina neztuhne. Aby se zabránilo tomu, že se při zasypání tekutou zeminou změní poloha zabudovaného dna šachty, musí se použít dodatečná zátěž, která je vyšší než vztlaková síla. Protizávaží závisí na výšce zásypu. Vztlaková síla AWAŠACHTY PP DN 100 v tekuté zemině je asi dvakrát vyšší než ve vodě. Na 10 cm výšky zásypu tekutou zeminou je nutných nejméně 185 kg dodatečné zátěže na šachtu/dno šachty. Po ztuhnutí zeminy lze vsypat další vrstvu tekuté zeminy. 270

9 MONTÁŽNÍ NÁVOD AWAŠACHTA PP DN 1000 DNO ŠACHTY DN 1200/ Postupujte podle Montážní návodu AWAŠACHTA PP DN 1000 s betonovým roznášecím prstencem a standardním BEGU poklopem. 4.2 Podloží pro železobetonovou roznášecí desku musí být provedeno podle plánu a nesmí přenášet žádné bodové zatížení. Naneste vrstvu širokou cca 20 cm z jemné drtě (případně písku), které povrch bude ve stejné výšce jako vrchní strana přechodové desky. Doporučení: pro přesné vytvoření úrovně můžete vrstvu jemné drtě, např. pomocí laťky, stáhnout až na úroveň plastové přechodové desky. Plánování a pokládka 4.1 Jako zásypový materiál pro dno šachty DN 1200/DN 1500 použijeme materiál skupiny G1 nebo G2, max. velikost zrna 32 mm (zemina spodílem jemného materiálu). Doporučení: použití recyklovaného materiálu. Zásypový materiál o šířce 40 cm (při zabudování dna do podzemní vody min. 60 cm) přidávat pečlivě a po vrstvách od 20 do 40 cm a zhutnit podle předpisu ČSN EN 1610, ATV-DVWK-A 139. Stupeň zhutnění D Pr 97 %. Zhutnění zásypového materiálu musí proběhnout až do výšky přechodové desky (rozdíl 1 až 2 cm) mezi dnem a prodlužovacím dílem šachty. Viz obr. na následující straně. 4.3 Dodávka obsahuje pravoúhlé těsnění pro vnější obvod přechodové desky, jako i těsnění podél obvodu vystupujícího prodlužovacího dílu šachtového prstence DN Důkladně očistěte přechodovou desku a nalepte obě pravoúhlá těsnění. Může být, že těsnění jsou již nalepená na spodní straně roznášecí desky. 271

10 4.4 Železobetonovou roznášecí desku pomocí prstencových šroubů opatrně položte na vrstvu jemné drtě. Pozor! Dbejte na správné otočení roznášecí desky tak, aby nestála na plastové přechodové desce. 4.5 Mezeru mezi železobetonovou roznášecí deskou a šachtovým prstencem DN 1000 vyplňte maltou Následující kroky odpovídají od bodu 5 Montážní návodu AWAŠACHTA PP DN 1000 s betonovým roznášecím prstencem a standardním BEGU poklopem. Suché zabudování pro dna šachet DN 1200/DN 1500 s přechodem na DN 1000 Prstenec šachty DN 1000 (navařený) Pravoúhlé těsnění velké Malta Jemná drť/vyrovnávací vrstva Železobeton-deska pro rozložení zatížení Malta Železobeton-deska pro rozložení zatížení Pravoúhlé těsnění malé Plastová přechodová deska Dno šachty DN 1200 resp. DN 1500 cca Jemná drť Plastová přechodová deska POZOR Podloží železobetonové desky pro rozložení zatížení musí být na stejné úrovni s plastovou přechodovou deskou Podkald: zemina skupiny G1 nebo G2, max. velikost zrna 32 mm (vystupňovaný podklad pomocí jemných částic). Doporučení: recyklát/minerální beton. Zásypový materiál nanášet opatrně a ve vrstvách o šířce 40 cm (při zabudování do podzemní vody min. 60 cm). Zhutnění min. 97% D pr. Filtrační vrstva nebo podklad se liší podle situace při zabudování. Příprava podloží v souladu s ČSN EN

11 POKYNY PRO ZABUDOVÁNÍ AWAŠACHTY PP DN 1000 POPIS KONSTRUKCE AWAŠACHTY PP DN 1000 Všeobecně Při výpočtu hloubky zabudování je nutné zohlednit různé užitné výšky dna šachty, šachetních prodloužení, konusů šachty, opěrného kroužku, poklopu šachty a případně vrstvy vyrovnávací malty. Dodržujte montážní návod. Plánování a pokládka Užitná výška dna šachty: Užitná výška kónusu: Užitná výška se vztahuje ke středu dna šachty. Při sklonu 1% ve žlabu je přítok/odtok o 5 mm výše/níže. U jiného sklonu analogicky. Užitná výška nezkráceného konusu činí 820 mm. Ve zcela zkráceném stavu činí 570 mm. Kónus lze zkracovat po 10 mm až o 250 mm. Stavební díl Užitná výška Dno šachty (např. 435 mm) Prstence šachty (pokud jsou nutné) Kónus (mezi 570 mm a 820 mm) Betonový roznášecí prstenec s překrytím 5 cm (70 mm) 70 + Poklop šachty (např. 160 mm) s ohledněním vrstvy vyrovnávací šachty (10 mm) 170 = Hloubka zabudování (od horní hrany terénu po dno ve středu šachty) 2075 Příklad 1: Standardní zástavba s betonovým prstencem a poklopem BEGU Zadání: Hloubka zabudování: 2900 mm Poklop: standardní BEGU třídy D400, h = 160 mm Dno šachty: dno DN 1000/250 žlab 240, N = 435 mm Zpětný výpočet pro zjištění počtu prstenců a rozměru zkrácení kónusu: Stavební díl Užitná výška Zbývající výška * Požadovaná hloubka zabudování Dno šachty Poklop šachty (160 mm) včetně vrstvy vyrovnávací malty (10 mm) Betonový roznášecí prstenec Zkrácený kónus Prstenec h= Prstenec h= = Zbývající výška je negativní-> Zkraťte kónus o: 90 mm * Pokud je zbývající výška větší než 0, použijte další šachetní prstenec. Pokud je zbývající výška menší nebo rovna 0, musí se šachetní prstenec o tento rozměr zkrátit. Dodržujte montážní návod. Výsledky menší než -250 mm nejsou možné, protože by se nedosáhlo minimální hloubky zabudování. 273

12 Příklad 2: Zástavba s betonovým prstencem a válcovatelným poklopem Zadání: Hloubka zabudování: 1800 mm Poklop: BITUPLAN od ACO, h = 160 mm Dno šachty: dno DN 1000/400 žlab dle přání zákazníka, N = 935 mm Zpětný výpočet pro zjištění počtu prstenců a rozměru zkrácení kónusu: Stavební díl Užitná výška Zbývající výška * Požadovaná hloubka zabudování Dno šachty Poklop šachty (160 mm) včetně vzálenosti pro sesedání (20 mm) Betonový roznášecí prstenec Zkrácený kónus = Zbývající výška je negativní-> zkraťte kónus o: 200 mm Poznámka k výsledku: Nejsou nutné žádné šachetní prstence. Poklop, který lze zaválcovat, lze kromě toho povytáhnout o dalších 40 mm. * Pokud je zbývající výška větší než 0, použijte další šachetní prstenec. Pokud je zbývající výška menší nebo rovna 0, musí se šachetní prstenec o tento rozměr zkrátit. Dodržujte montážní návod. Výsledky menší než -250 mm nejsou možné, protože by se nedosáhlo minimální hloubky zabudování. Příklad 3: Zástavba bez kónusu s betonovou krycí deskou a standardním poklopem třídy B125 Zadání: Hloubka zabudování 970 mm Poklop: standardní BEGU třídy B125, h = 125 mm Dno šachty: dno DN 1000/200 žlab dle přání zákazníka, N = 435 mm Zpětný výpočet pro zjištění počtu skruží a rozměru zkrácení kónusu: Stavební díl Užitná výška Zbývající výška ** Požadovaná hloubka zabudování Dno šachty Poklop šachty (125 mm) včetně vrstvy vyrovnávací malty (10 mm) Betonová krycí deska Prstenec h = = Zbývající výška je negativní-> Zkraťte prstenec šachty o: 125 mm Poznámka k výsledku: Prstenec šachty zkraťte o 125 mm. Musí se stavebně vyřešit rozdíl = 95 pomocí vyrovnávacích prstenců a malty. ** Pokud je zbývající výška větší než 125, použijte další šachetní prstenec Pokud je zbývající výška mezi 0 mm a 125 mm, vyrovná se rozdíl vyrovnávacími prstenci. Pokud je zbývající výška mezi -125 mm a 0 mm, musí se horní prstenec zkrátit přesně o 125 mm a nakonec se výška upraví pomocí obvyklých vyrovnávacích prstenců. Dodržujte montážní návod pro AWAŠACHTU PP DN 1000 a DN 800 s betonovými roznášecími prstenci a standardními poklopy (BEGU). Pokud nepoužijete žádné šachetní prstence, nemůže být zbývající výška menší než 0 (dosažení minimální hloubky zabudování). 274

13 Montážní matice pro AWAŠACHTU PP DN 1000 Potřebný počet šachetních prstenců podle hloubky zabudování (Horní hrana trerénu - dno) Šachta s kónusem a betonovým prstencem Poklop Betonový roznášecí prstenec (N=7cm) + vyrovnávací malta (h=1cm) + BEGU poklop (h=16cm) Prstence Hloubka Prstenec 250 Prstenec 500 Prstenec 750 Prstenec 1000 dna * od do Dno šachty - užitná výška 435 mm Dno šachty - užitná výška 935 mm zkráceno na 685 mm Dno šachty - užitná výška 935 mm Plánování a pokládka Šachta bez kónusu s betonovou krycí deskou Poklop Betonová krycí deska (N=18cm) + vyrovnávací prstenec/malta (1 cm - 13 cm) + BEGU poklop (h=16cm) Prstenec Hloubka dna * od do Prstenec 250 Prstenec 500 Prstenec 750 Prstenec Dno šachty - užitná výška 435 mm Dno šachty - užitná výška 935 mm zkráceno na 560 mm Dno šachty - užitná výška 935 mm zkráceno na 685 mm Dno šachty - užitná výška 935 mm zkráceno na 810 mm ** ** ** ** ** ** * Měřeno od horní hrany poklopu ke dnu žlabu ve středu šachty; úprava výšky zkrácením kónusu; viz montážní návod pro betonový roznášecí prstenec. ** Zkraťte prstenec šachty o 125 mm. Viz montážní návod s betonovou krycí deskou. 275

14 Montážní matice AWAŠACHTA PP DN 800 Podmínky: Kónus (N= mm), Betonový roznášecí prstenec s přesahem 50 mm (N=70 mm), BEGU poklop D 400 (N=160 mm), GD, RML spád 0 % GD, RML spád 0 % GD, RML spád 0 % GD, RML spád 0 % Standardní spád 1-2 % Standardní spád 1-2 % DN 160 DN 200 DN 250 DN 315 DN 160/200 DN 250/315 Užitná výška Užitná výška Užitná výška Užitná výška Užitná výška Užitná výška Hloubka dna* Hloubka dna* Hloubka dna* Hloubka dna* Hloubka dna* Hloubka dna* Min. Max. Min. Max. Min. Max. Min. Max. Min. Max. Min. Max * Měřeno od horní hrany poklopu ke dnu žlabu ve středu šachty; úprava výšky zkrácením kónusu; viz montážní návod pro betonový roznášecí prstenec. 276

15 Malta (N=10 mm) Šachtový prstenec Prstenec 125 Prstenec 250 Prstenec 375 Prstenec 500 Prstenec 625 Prstenec 750 Prstenec Dno šachty bez šachtového prstence Plánování a pokládka 277

16 MONTÁŽNÍ NÁVOD AWAŠACHTA PP DN 600 Pomocí volitelných kulových kloubů/kloubových hrdel lze realizovat změny spádu až do 13%, alternativně až do 7,5 doleva/doprava. Při současné změně spádu a změně směru se hodnoty příslušně snižují. U kulových kloubů a kloubových hrdel je nutné respektovat směr toku podle šipky. 2a Podloží pod šachtovým dnem připravte podle ČSN EN Podklad musí být nosný a rovný. K tomu se musí vytvořit vrstva pro uložení, tloušťky min. 10 cm (např. filtrační vrstva). 1 3 Zkontrolujte vyrovnání šachtového dna (spád žlabu v šachty je 0%). Dno šachty uložte do požadované hloubky podle projektu, vyrovná se a umístí do požadované polohy podle připojovacích trubek. Nasazování na trubku: konec trubky se potře mazadlem, těsnění se před nasazením zkontrolují, zda jsou správně usazena a odstraní se nečistoty. Trubka se zasune až na doraz. 2 K natažení přiloženého těsnění nejdříve očistěte od nečistot spodní mezeru mezi žebry a potřete mazadlem. Nakonec upněte těsnění. V dalším kroku potřete mazadlem část dna šachty, která se bude zasouvat a prodlužovací díl zasuňte až na doraz

17 Přídavné těsnění pro betonový roznášecí prstenec se osazuje na vnější straně horního okraje šachty, na který se po osazení těsnění nasadí prstenec za použití maziva. Roznášecí prstenec odvádí provozní zatížení do podloží silnice. Je proto velice důležité, aby šachta měla vůči prstenci možnost pohybu a nepřenášelo se na ni z prstence žádné zatížení. Dilatace mezi oběma díly je zajištěna jejich vzájemným překrytím v rozmezí od 7 do 13 cm. Šachtu lze délkově upravovat v úsecích po 6,5 cm. Proto činí proměnná užitná výška nastavitelného roznášecího prstence 7-13 cm a je ji nutno při úpravách výšky šachta zohlednit. Nakonec se na betonový prstenec usadí do vrstvy vyrovnávací malty běžně dostupné víko třídy D 400. K zasypání dílů šachty je nutno použít zeminu skupiny G1nebo G2, max. zrnitosti 16 mm (drcená zemina s podílem jemného materiálu). Doporučení: použijte recyklovaný materiál. Materiál zásypu se pečlivě a po vrstvách cm nasype v šířce 40 cm (při montáži šachty do podzemní vody min. 60 cm) a zhutní podle ustanovení ČSN EN 1610, ATV-DVWK-A 139. Stupeň zhutnění v oblasti dopravních cestdpr 97 %. 5 6 Další montáž šachty závisí na použitém poklopu. Poklop šachty třídy D400: Vstupní trubka se zasype do výšky 37 cm (16 cm pro poklop +1 cm malta + 20 cm pro betonový roznášecí prstenec) pod horní hladinu terénu. Horní povrch lože pro betonový roznášecí prstenec musí být rovný a nesmí obsahovat žádná místa, kde by mohlo dojít k bodovému zatížení prstence (případně je možno pro podsypání prstence použít jemný štěrk, nebo vrstvu malty). Pokud je nutné svislou část šachty upravit na správnou výšku, musí být dělící řez veden v rovině vnějšího vrcholu obvodového vlnovce. Přitom je nutno zajistit, aby se svislá část šachty překrývala s roznášecím prstencem alespoň o 7 cm. Maximální překrytí svislé části a roznášecího prstence však nesmí překročit 13 cm. Pro osazení těsnění musí na horním okraji po oříznutí zůstat kompletní vnitřní vlna povrchového vlnovce. Řezné hrany je třeba zbavit všech otřepů. 6.1 Poklop šachty třídy A15 resp. B125: Teleskopickým adaptérem můžeme vyrovnat výšku až o 30 cm. V případě, že je to potřebné lze prodlužovací kus, při zohlednění celkové výšky šachty, i zkrátit. Těsnění pro teleskoický adaptér namontujte na vnitřní straně prodloužení mezi prvním a druhým žebrem. Teleskop se zasune do prodloužení (použijte mont. mazadlo). Při vyrovnání teleskopu podle terénu dbejte na to, že teleskop musí být zasunutý min. 14 cm do prodlužovacího kusu. Teleskop je nutné přizpůsobit podle zatížení tak, aby měl příslušnou nosnost. Nakonec se do teleskopu vloží poklop DN 600 třídy A nebo B Plánování a pokládka 6.2

18 Betonová krycí deska s poklopem třídy D 400 Horní hrana terénu Vyrovnávací malta Podklad: písek, štěrk, pískový štěrk nebo drcený materiál (max. zrnitost 16 mm) vysypat v rovnoměrných vrstvách a zhutnit. Zhutnění min. 97% Proctora. Těsnění dle volby Překrytí: Betonový prstenec Hloubka zabudování: Vzdálenost horní hrany terénu a dna šachty Příprava podloží v souladu s ČSN EN 1610 Teleskop s poklopem třídy B 125 Horní hrana terénu Podklad: písek, štěrk, pískový štěrk nebo drcený materiál (max. zrnitost 16 mm) vysypat v rovnoměrných vrstvách a zhutnit. Zhutnění min. 97% Proctora. Překrytí: Hloubka zabudování: Vzdálenost horní hrany terénu a dna šachty Příprava podloží v souladu s ČSN EN

19 Montáž dna šachty a prodloužení 1 Vložení dna šachty do výkopu. 2 Vyrovnání dna šachty ve výkopu a napojení potrubí. Plánování a pokládka MONTÁŽNÍ NÁVOD AWAŠACHTA PP DN 400/315 1) Montáž teleskopu-poklop DN 315 B125/DN Nasazení manžety teleskopu. Vsunutí teleskopického poklopu DN 315 do prodloužení DN 400. Následně: zasypání materiálem po vrstvách a zhutnění do výšky 20 cm pod horní hranu teleskopického poklopu. 5 6 Vytvořená betonová roznášecí deska. 7 Kompletně položená šachta. Vsunutí prodloužení DN 400 do dna šachty. Další montážní kroky závísí od zvoleného poklopu šachty

20 2) Montáž se separátním litinovým poklopem Nasazení manžety teleskopu a vsunutí trubky teleskopu DN 315 do prodloužení DN Vytvořená betonová roznášecí deska. 3) Montáž s pochozím poklopem Zasypání materiálem po vrstvách a zhutnění do výšky 20 cm pod horní hranu prodloužení šachty. Nasazení litinového rámu. 5 8 Nasadit poklop šachty DN 400. Pro zajištění proti neoprávněné manipulaci (dětská pojistka) lehkého poklopu, pevně utáhněte šroub(y). 6 Nasazený litinový rám s distančními špalky tloušťky cca 60 mm. 282

21 MONTÁŽNÍ NÁVOD AWAŠACHTA PP DN 1000/800 Namojtujte Q-TE-C bobtnající těsnění. Zelenomodré, v zásilce obsažené těsnění, natáhněte na hrdla dna sanované šachty. Těsnění umístěte za svařený svár, aby se zabránilo sklouznutí. 7 Důležité: během všech pracovních kroků je nutné respektovat příslušné předpisy o bezpečnosti práce a prevenci úrazů. Přípravné práce: změření šachty a dna šachty (výšky, průměry, úhly) a objednáníé sanační šachty. Spusťte dno sanační šachty do betonové šachty. Zkontrolujte, jak lícuje sanační dno šachty s trubkami přípojek a případně vysekejte podestu a žlab betonové šachty. Dno žlabu dna sanační šachty nesmí ležet výše než dno žlabu stávající staré trubky. 8 Sundejte betonový kónus šachty DN 1000/625. Betonové prstence očistěte a zajistěte proti prosakující vodě. 3 Zastavte průtok odpadních vod. Použijte utěsňovací vaky, které se zasazují do otvorů. (Tip: utěsňovací vaky vložte do sousedících šachet, usnadní Vám to práci na sanované šachtě.) 4 Stávající žlab a stávající podestu vysekejte pod dno do cca 5 cm. Dejte pozor, aby aby jste dno šachty nevysekali příliš, aby se zabránilo pronikání podzemní vody. 1 2 Utěsňovací vaky umístěte na každém přítoku a odtoku. Slouží jako bednění pro výplňovou maltu a pro centrování přípojného hrdla nového šachetního žlabu k stávajícím starým trubkám. Během nafukování těsnicích vaků dno sanační šachty vyrovnejte pomocí vodováhy. 9 Odstraňte vstupní příčky resp. železná stupadla staré šachty. Namontujte těsnění segmentů šachty. Pro napnutí těsnění segmentů šachty DN 800 napřed potřete horní těsnicí komoru mazadlem. Následně vložte těsnění popsanou stranou nahoru do těsnící komory a zkontrolujte, zda není poškozené a má správnou polohu; rovněž ho očistěte od možných nečištot Plánování a pokládka SANACE ŠACHTA-V-ŠACHTĚ

22 Výplňová malta vyplní mezeru mezi vysekaným starým žlabem a dnem šachty a obklopí těsnící vaky. Výška výplňové malty musí být min. 5 cm nad těsnící vak. Aby bylo možné instalovat další prstence šachty, smí výplňová malta ležet nejvýše 10 cm pod horním okrajem dna šachty. 12 Vyčistěte těsnění. 13 Počkejte, až výplňová malta vytvrdne. 14 Odstraňte úhelníky a těsnicí vaky a zkontrolujte, zda jsou těsnicí prvky šachty čisté a případně je zbavte nečistot. Jako zabezpečení proti vztlaku se na stěnu namontují min. 3 ocelové úhelníky. Přitom je třeba dbát na to, aby byly rovnoměrně rozloženy po obvodu dna sanační šachty. 10 Nasaďte prstenec šachty. Za tím účelem navlečte těsnění prvku šachty DN 800 na prstenec šachty DN 800. Hrdlo prstence šachty, který nasazujete, očistěte a rovnoměrně potřete mazadlem. (Montážní tip: nepotírejte těsnění mazadlem.) Je třeba dbát na to, aby hrdlo nebylo ani po natření nijak znečištěno. Prvky šachty nasaďte bez srážení hran na sebe a sesuňte dohromady až na doraz. 16 Mezeru mezi betonovou šachtou a prstencem šachty vyplňte tekutou betonovou maltou. 15 Nalijte, rychletuhnoucí výplňovou maltu odolnou proti odpadním vodám, mezi starou šachtu a dno sanační šachty

23 Plánování a pokládka 17 Nasaďte další prstence šachty a kónus analogicky podle kroků Další montáž probíhá jako při instalaci nové šachty, t.j. případně zkraťte kónus, nasaďte betonový roznášecí prstenec a následně poklop. Viz montážní návod AWAŠACHTA PP DN 1000 a DN

24 286
