3.4 ŠACHTY PRO DRENÁŽNÍ POTRUBÍ

Transkript

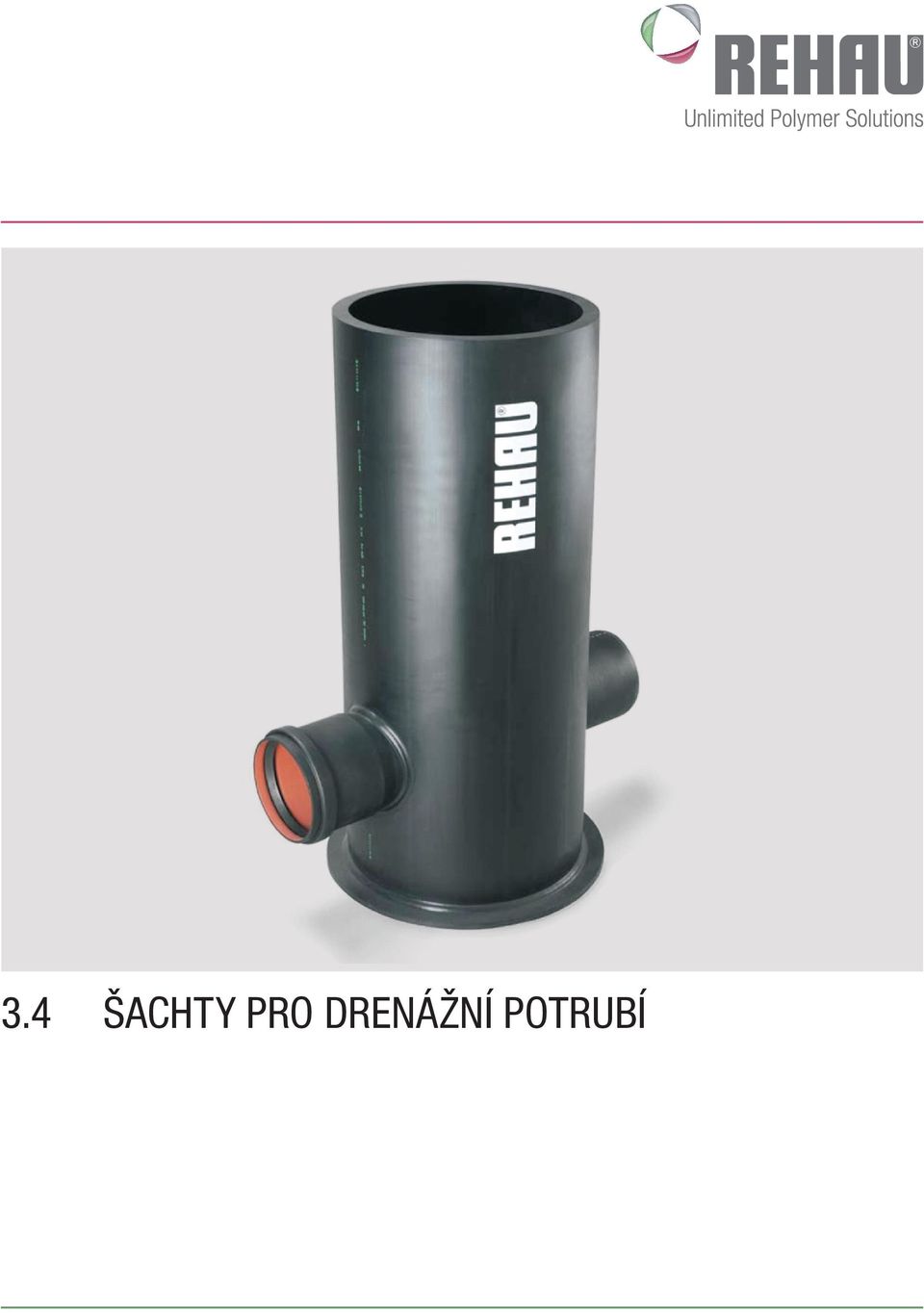

1 3.4 ŠACHTY PRO DRENÁŽNÍ POTRUBÍ

2 PŘEHLED TYPŮ POUŽÍVANÝCH ŠACHET Označení/velikost šachty Použití Materiál/ Provedení Připojení barva Druh trubky Drenážní šachta Drenáž pro PP/oranžová Lapač písku RAUDREN DN 315 staveniště (uzavíratelný) RAUPLEN (pomocí adaptéru) Univerzální šachta DN 400 Drenážní potrubí černá lapač písku RAUPLEN PE Vsakovací potrubí RAUDRIL Rail PP (pomocí adaptéru) RAUDRIL Rail Drenážní potrubí PP/červenohnědá Lapač písku RAUDRIL Rail PP Inspekční šachta Vsakovací potrubí DN DN 500 RAUPLEN Drenáže pro PE/černá Odtokové žlaby RAUDRIL Šachta RAUPLEN tunelové stavby (pomocí adaptéru) DN 400 Drenáže pro DN 500 vasakovací systémy DN 600 RAUPLEN PE DN 800 RAUDRIL Rail PP AWADUKT PVC a PP Šachta Vsakovací potrubí PP/červenohnědá Odtokové žlaby RAUDRIL Rail PP AWAŠACHT pro odpadní AWADUKT PVC a PP DN 1000 a dešťovou vodu 3/72

3 Připojení DN Prodloužení šachty Kryt šachty Použití při Staticky Těleso šachty Průtok Přítok dopravním zatížení vypočitatelné pochozí Prodloužení - REHAU Litinový ne ne ne šachty poklop DN 315 DN PE-Pochozí kryt DN REHAU Litinový ne ne ne poklop DN 400 (pomocí adaptéru) (pomocí adaptéru) třída B125/D DN 400 a - REHAU Litinový ano ano ne DN 500 v poklop DN 400 SLW 60, různých třída B125/D400 UIC 71 délkách - BEGU-(beton/litina) (SN16) dle EN 124/ DIN třída B/D DV 400, 500, 600, DN 625 ano ano ne v různých délkách EN 124 SLW třída A-D Standardní 100 BEGU-Poklop a Vyrovnávací kroužky pro BEGU-zakrytí 110*) 110*) 125*) 125*) DN 160 do DN 160 do Průlez a kónus - REHAU Litinový poklop ano ano ano DN 400 DN 400 DN 625 třída D 400 *) se standardní redukcí KGR DN 160/100 a KGR DN 160/125 3/73

4 VSAKOVACÍ ŠACHTA ŠACHTA VHODNÁ PRO KAŽDÝ ZPŮSOB POUŽITÍ Proplachovací a inspekční šachty jsou nezbytné pro údržbu funkčního kanalizačního systému. Proplachovací a inspekční šachty umožňují údržbu potrubí. Stejně tak lze šachtami vpravit zařízení pro proplachování a inspekci potrubí. Vypláchnuté nečistoty se sbírají v šachtách a ze šachty je možné je odstranit. Šachty hrají důležitou úlohu: - jako místa křížení - pokud je nutný přechod na jiné potrubí - pokud se realizuje přítok vody z malého dimenzovaného vsakovacího potrubí do sběrného kanálu Různé typy šachet s lapačem písku nebo žlabem mají provedení podle oblasti použití a hlavního účelu použití. Šachty, které jsou napojeny na trubky vsakovacích potrubí, jsou obvykle vybaveny lapačem písku. Naplavení jemných částic/písku do potrubí se u vsakovacích potrubí takřka nelze vyhnout. Písek se odvádí s prosáklou vodou potrubím a může přivodit ucpání potrubí. V lapačích písku se mohou tyto nečistoty usazovat a odsát. Šachty se žlabem se používají především tam, kde musí být tekutina co nejrychleji odvedena, když lze například očekávat obtěžující zápach z vody, která má být odvedena. Vzhledem k různým nárokům, které jsou kladeny na potrubní systémy, rozlišujeme šachty dle odolnosti. Na materiál, který se používá ve vysoce zátěžovém dopravním provozu nebo při mimořádně vysokých zásypech, jsou kladeny vyšší nároky, než na šachetní systém, který se nepoužívá pod dopravním zatížením. Při projektování hraje důležitou úlohu i hydraulické dimenzování. Pro menší potrubí je většinou dostačující i menší průměr šachty. Pokud však je šachta požadována jako pochozí, je nutno z důvodů bezpečnosti práce využít odpovídající světlosti (min. DN 800). REHAU nabízí díky mnohostrannému systému šachet příslušné optimální řešení pro daný případ použití. Šachty z různého materiálu jsou individuálně přizpůsobené požadavkům příslušného systému potrubí a jsou k dispozici v různých jmenovitých světlostech, od DN 315 až k pochozím šachtám DN REHAU program šachet: Systém DN Trubka Drenážní šachta 315 RAUDRIL Univerzální šachta 400 RAUPLEN PE RAUDRIL Rail 400, 500 RAUDRIL Rail AWAŠACHTA 1000 RAUDRIL Rail Drenážní šachta 400, 500 RAUDRIL 600, 800 RAUPLEN AWADUKT PP 3/74

5 3.4.1 DRENÁŽNÍ ŠACHTA DN 315 3/75

6 DRENÁŽNÍ ŠACHTA DN TECHNICKÉ INFORMACE Proplachovací, inspekční a sběrná šachta z PP, DN 315 se 3 výstupy (vždy 90 ) DN 200, s hladkou vnitřní stěnou, s a bez lapače písku, dodávka včetně 1 zaslepovací zátky a 1 krytu šachty, odolná proti nárazu a tlaku, napojení na menší rozměry možné pomocí redukčních tvarovek. Oblast použití - pro drenážování staveb jedno- a vícegeneračních rodinných domků stejně jako průmyslových staveb - pro drenážování plochy sportovišť a parkovišť, při stavbě cest a v zemědělství Příslušenství - šachtová spojka pro použití zbytků prodloužení šachty - redukce RAUDREN DN 100 a DN adaptér na RAUDRIL DN 100 a DN adaptér na RAUPLEN PE DN 100 a DN 160- litinový poklop (skládá se z litinového rámu a víka, třída B a D) 3/76

7 DRENÁŽNÍ ŠACHTA DN SORTIMENT 1 Litinový poklop DN 315 bez ventilace Materiál: Litina, barva: černá Jednotka balení: 1 ks Číslo zboží Třída Hmotnost kg/ks B125G 40, D400G 46,5 2 Uzávěr šachty DN 315 Materiál: PP, barva: oranžová Jednotka balení: 1 ks Číslo zboží Provedení Hmotnost kg/ks ,48 3 Prodloužení šachty DN 315 Užitečná výška: 81,5 cm Materiál: PP, barva: oranžová Jednotka balení: 20 ks/paleta ,85 4 Drenážní šachta/ spodní díl DN 315 se 3 výstupy DN 200 stavební výška cca 78 cm, užitečná výška cca 50 cm Dodávka s jednou zaslepovací zátkou, 1 uzávěrem šachty z PP Materiál: PP, barva: oranžová Jednotka balení: 18 ks/paleta s lapačem písku ,00 bez lapače písku ,50 5 Zaslepovací zátka DN 200 Materiál: PE, barva: červená Jednotka balení: 1 ks ,8 6 Adaptér na RAUDRIL Materiál: PP, barva: žlutá Jednotka balení: 1 ks DN 100 0, DN 125 0, DN 160 0,24 6 Adaptér na RAUPLEN Materiál: PE, barva: černá Jednotka balení: 1 ks DN 100 0, DN 160 0,24 3/77

8 6 Adaptér na RAUPLEN Materiál: PE, barva: černá Jednotka balení: 1 ks Číslo zboží Provedení Hmotnost kg/ks DN 100 0, DN 160 0,24 Drenážní spojka DN 315 k použití zbytkových kusů prodloužení šachty Materiál: PP, barva: šedá Jednotka balení: 1 ks ,95 Vložka do lapače písku Materiál: PP, barva: černá Jednotka balení: 1 ks ,50 3/78

9 3.4.2 UNIVERZÁLNÍ ŠACHTA 400 3/79

10 UNIVERZÁLNÍ ŠACHTA TECHNICKÉ INFORMACE Univerzální šachta 400, víceúčelová šachta z polyetylénu (PE), je univerzálně použitelná jako inspekční a proplachovací šachta při stavbě dopravních cest. - lapač písku 36 cm, v případě potřeby uzavíratelný odtokovým žlabem - jednoduché připojení až čtyř potrubí RAUPLEN DN připojení DN 250/200/160/100 pomocí adaptéru. Připojovací otvory jsou při dodávce uzavřeny a mohou být na staveništi otevřeny dle potřeby. - na rozdíl od betonových šachet není nutné dodatečně vestavovat pouzdra šachet - nízká hmotnost umožňuje ruční manipulaci - jednoduchá montáž, transport i uskladnění - vodotěsné připojení pomocí těsnicího kroužku - z PE odolného vůči pohonným látkám - odolné vůči kyselinám a louhům - odolné vůči úderům a lomům i při nízkých teplotách - odolné vůči hrubému podkladovému materiálu (např. štěrk) - délku šachty je možno pro úrovňovou montáž libovolně nastavit na staveništi - optimální kontrola díky zvětšenému vnitřnímu průměru základního tělesa (> 600 mm) - možnost použít pojízdnou kameru (se žlabem) - doložena možnost proplachování pod tlakem až 150 bar - lapač písku lze v případě potřeby prodloužit Poklop Schachtabdeckung šachty DN 400 Třída Klasse B B a und D D Universalschacht Univerzální šachta Ort-Beton Prodloužení Schachtverlängerung šachty 400 Univerzální šachta 400 s lapačem písku Univerzální šachta 400 se žlabem Trubka Rohr DN DN Lapače Sandfang písku 350 otevřená 830 offen 830 zavřená 980 geschlossen 890 3/80

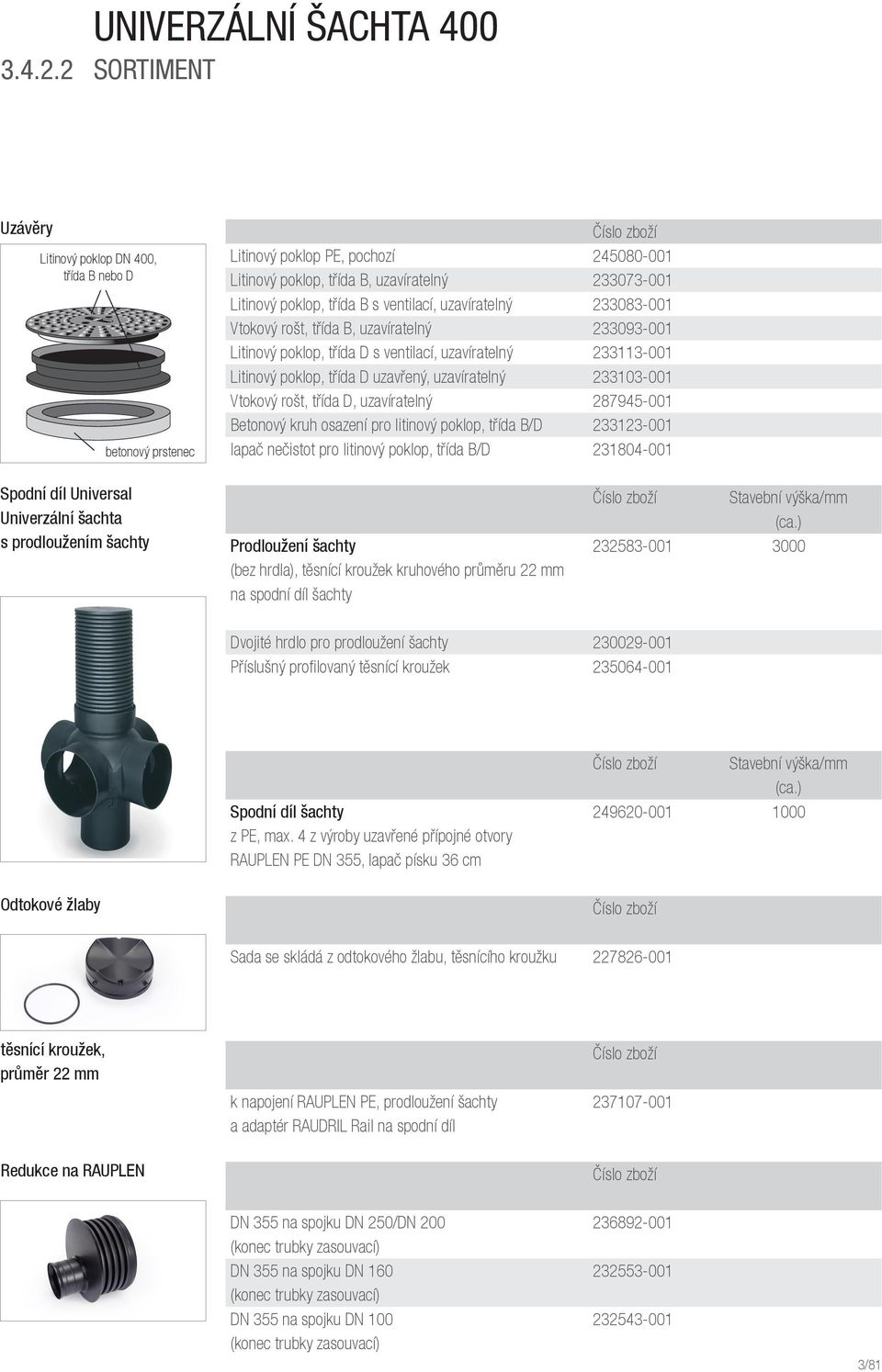

11 UNIVERZÁLNÍ ŠACHTA SORTIMENT Uzávěry Litinový poklop DN 400, třída B nebo D betonový prstenec Spodní díl Universal Univerzální šachta s prodloužením šachty Číslo zboží Litinový poklop PE, pochozí Litinový poklop, třída B, uzavíratelný Litinový poklop, třída B s ventilací, uzavíratelný Vtokový rošt, třída B, uzavíratelný Litinový poklop, třída D s ventilací, uzavíratelný Litinový poklop, třída D uzavřený, uzavíratelný Vtokový rošt, třída D, uzavíratelný Betonový kruh osazení pro litinový poklop, třída B/D lapač nečistot pro litinový poklop, třída B/D Číslo zboží Stavební výška/mm (ca.) Prodloužení šachty (bez hrdla), těsnící kroužek kruhového průměru 22 mm na spodní díl šachty Dvojité hrdlo pro prodloužení šachty Příslušný profilovaný těsnící kroužek Číslo zboží Stavební výška/mm (ca.) Spodní díl šachty z PE, max. 4 z výroby uzavřené přípojné otvory RAUPLEN PE DN 355, lapač písku 36 cm Odtokové žlaby Číslo zboží Sada se skládá z odtokového žlabu, těsnícího kroužku těsnící kroužek, průměr 22 mm Redukce na RAUPLEN Číslo zboží k napojení RAUPLEN PE, prodloužení šachty a adaptér RAUDRIL Rail na spodní díl Číslo zboží DN 355 na spojku DN 250/DN (konec trubky zasouvací) DN 355 na spojku DN (konec trubky zasouvací) DN 355 na spojku DN (konec trubky zasouvací) 3/81

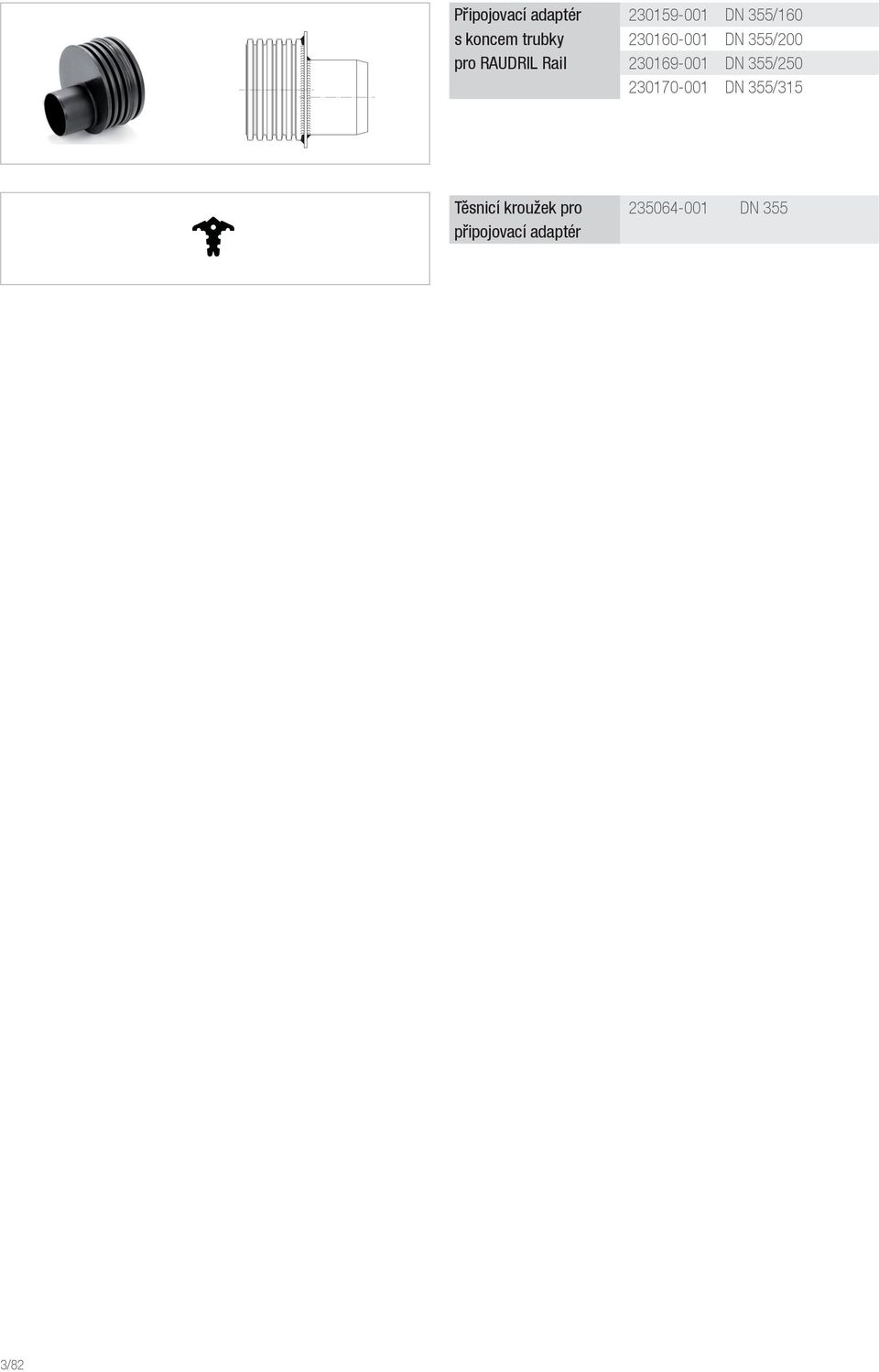

12 Připojovací adaptér DN 355/160 s koncem trubky DN 355/200 pro RAUDRIL Rail DN 355/ DN 355/315 Těsnicí kroužek pro DN 355 připojovací adaptér 3/82

13 3.4.3 ŠACHTA RAUDRIL RAIL DN 400/DN 500 3/83

14 ŠACHTA RAUDRIL RAIL DN 400/DN TECHNICKÉ INFORMACE Oblast použití Vsakovací šachty RAUDRIL Rail byly vyvinuty stejně jako trubky RAUDRIL Rail speciálně pro požadavky při výstavbě železnic a tunelů. Šachty mohou být použity pod velkou statickou a dynamickou zátěží, a jsou, stejně jako trubky, používány k montáži v oblastech různě vysokého zatížení. Šachty jsou tedy vhodné podle relevantních oblastí montáže pro všechny existující zátěže: - pod vysokým statickým i dynamickým zatížením, i pod zatížením dráhy UIC 71. * - při nepříznivých půdních podmínkách G3 dle ATV-DVWK A127 - při vysokých zásypech - při zásypech hrubým zásypovým materiálem - při častém proplachování potrubí pod vysokým tlakem Stejně jako u trubek existují i u šachet různé systémy podle toho, v které zátěžové oblasti se šachta montuje. Šachty se sestavují z trubek RAUDRIL Rail a desek PP. Při montáži je nutný základ ze suchého betonu (síla 15 cm). RAUDRIL Rail PP SN8 mimo oblast zatížení RAUDRIL Rail PP SNH ve vnitřní oblasti zatížení vnitřní oblast zatížení 1:1 při překryvu RAUDRIL Rail PP SN8 ve vnější oblasti zatížení mimo oblast zatížení vnější oblast zatížení vnitřní oblast zatížení *s certifikátem vnější oblast zatížení mimo oblast zatížení oblast zatížení *Pro použití ve vnitřní oblasti zatížení dráhy v kompetenci Deutsche Bahn AG je nutné ZIE (povolení v jednotlivém případě). 3/84

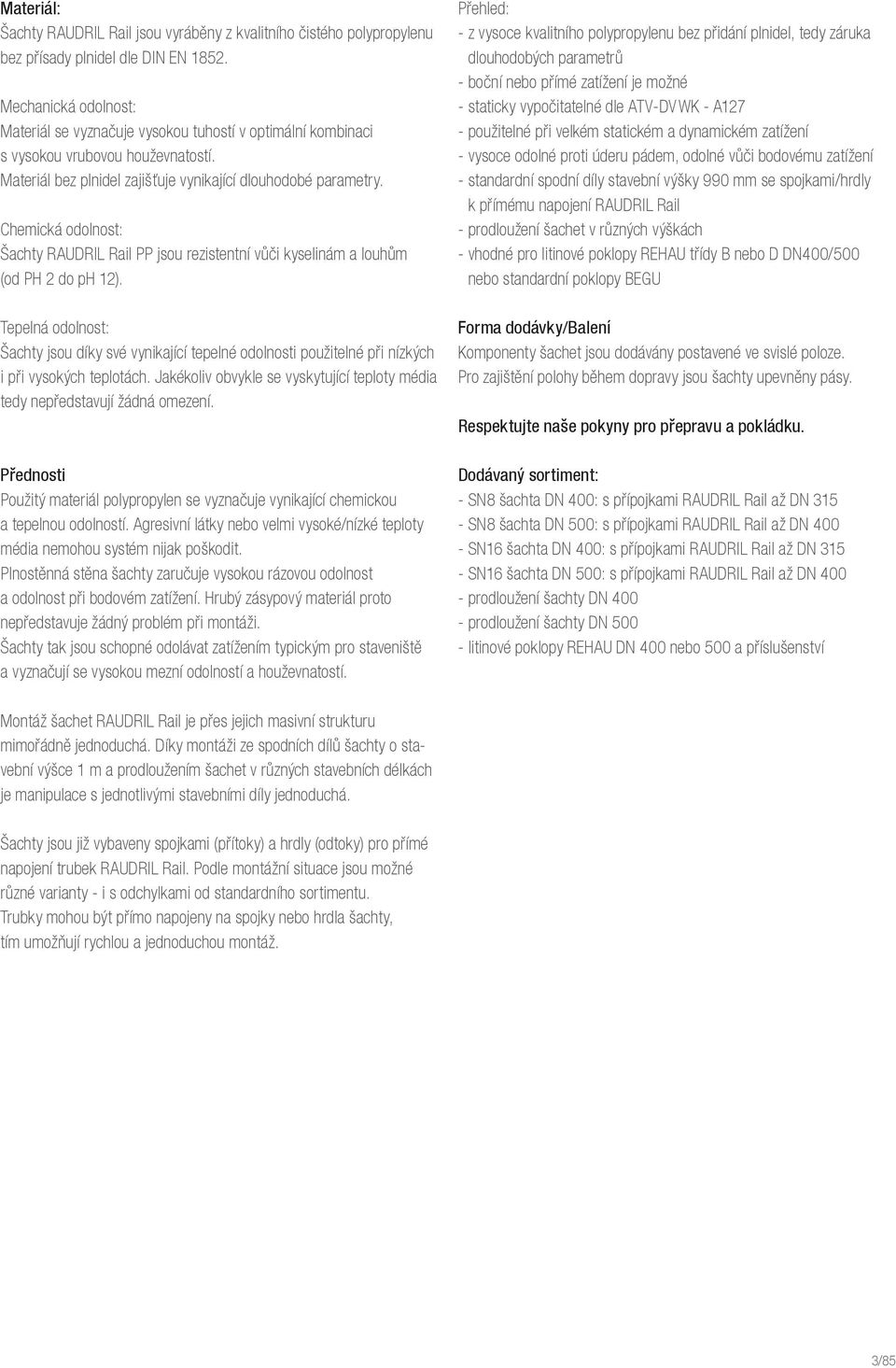

15 Materiál: Šachty RAUDRIL Rail jsou vyráběny z kvalitního čistého polypropylenu bez přísady plnidel dle DIN EN Mechanická odolnost: Materiál se vyznačuje vysokou tuhostí v optimální kombinaci s vysokou vrubovou houževnatostí. Materiál bez plnidel zajišťuje vynikající dlouhodobé parametry. Chemická odolnost: Šachty RAUDRIL Rail PP jsou rezistentní vůči kyselinám a louhům (od PH 2 do ph 12). Tepelná odolnost: Šachty jsou díky své vynikající tepelné odolnosti použitelné při nízkých i při vysokých teplotách. Jakékoliv obvykle se vyskytující teploty média tedy nepředstavují žádná omezení. Přednosti Použitý materiál polypropylen se vyznačuje vynikající chemickou a tepelnou odolností. Agresivní látky nebo velmi vysoké/nízké teploty média nemohou systém nijak poškodit. Plnostěnná stěna šachty zaručuje vysokou rázovou odolnost a odolnost při bodovém zatížení. Hrubý zásypový materiál proto nepředstavuje žádný problém při montáži. Šachty tak jsou schopné odolávat zatížením typickým pro staveniště a vyznačují se vysokou mezní odolností a houževnatostí. Přehled: - z vysoce kvalitního polypropylenu bez přidání plnidel, tedy záruka dlouhodobých parametrů - boční nebo přímé zatížení je možné - staticky vypočitatelné dle ATV-DVWK - A127 - použitelné při velkém statickém a dynamickém zatížení - vysoce odolné proti úderu pádem, odolné vůči bodovému zatížení - standardní spodní díly stavební výšky 990 mm se spojkami/hrdly k přímému napojení RAUDRIL Rail - prodloužení šachet v různých výškách - vhodné pro litinové poklopy REHAU třídy B nebo D DN400/500 nebo standardní poklopy BEGU Forma dodávky/balení Komponenty šachet jsou dodávány postavené ve svislé poloze. Pro zajištění polohy během dopravy jsou šachty upevněny pásy. Respektujte naše pokyny pro přepravu a pokládku. Dodávaný sortiment: - SN8 šachta DN 400: s přípojkami RAUDRIL Rail až DN SN8 šachta DN 500: s přípojkami RAUDRIL Rail až DN SN16 šachta DN 400: s přípojkami RAUDRIL Rail až DN SN16 šachta DN 500: s přípojkami RAUDRIL Rail až DN prodloužení šachty DN prodloužení šachty DN litinové poklopy REHAU DN 400 nebo 500 a příslušenství Montáž šachet RAUDRIL Rail je přes jejich masivní strukturu mimořádně jednoduchá. Díky montáži ze spodních dílů šachty o stavební výšce 1 m a prodloužením šachet v různých stavebních délkách je manipulace s jednotlivými stavebními díly jednoduchá. Šachty jsou již vybaveny spojkami (přítoky) a hrdly (odtoky) pro přímé napojení trubek RAUDRIL Rail. Podle montážní situace jsou možné různé varianty - i s odchylkami od standardního sortimentu. Trubky mohou být přímo napojeny na spojky nebo hrdla šachty, tím umožňují rychlou a jednoduchou montáž. 3/85

16 ŠACHTA RAUDRIL RAIL DN 400/DN DN 400/DN 500 SN8 - PRO POUŽITÍ VE VNĚJŠÍ OBLASTI ZATÍŽENÍ NEBO MIMO OBLAST ZATÍŽENÍ DRÁHY UIC70 Spolehlivé řešení pro vnější oblast zatížení nebo mimo oblast zatížení železniční dopravou nebo při SLW60. Spodní díly se vyrábějí jako přímá průchodka s jedním přítokem/ jedním odtokem nebo v individuálním provedení. Díky standardním spodním dílům BH 990 mm a prodloužením šachet v různých výškách je možné individuální přizpůsobení podmínkám stavby. V případě potřeby mohou být prodloužení šachet uříznuta na míru, nebo je také možná výroba v jednom kuse. ca. 120 ca. 100 ca. 200 Provedení: Spodní díl DN 400 DG Spodní díl šachty průchodka přímá s přítokem - hrdlo/odtokem - konec trubky Přítok do max. DN 315 Odtok do max. DN Spodní díl DN 500 DG Spodní díl šachty průchodka přímá s přítokem - hrdlo//odtokem - konec trubky Přítok do max. DN 400 Odtok do max. DN 400 Spodní díl DN 400 nebo DN 500 individuální Základní tělesa šachty bez přítoků/odtoků Zvýšení po úsecích 10 cm Přídavné položky hrdlo/konec trubky Provedení dle zadání zákazníka. Oblasti použití: SN8 Stavba silnic: SLW 60 Stavba železnic: kromě vnitřní oblasti zatížení 290 Další přítoky a inividuální provedení na vyžádání. 3/86

17 RAUDRIL RAIL ŠACHTA DN 400/DN SORTIMENT RAUDRIL Rail Kontrolní šachta PP DN 400 SN8 Provedení Přípojka Číslo zboží da Ø DN Výška Zachycení písku mm mm mm mm mm Přímý průchod (DG) DN 160 DG DN 200 DG DN 250 DG DN 315 DG da da Individuální provedení na vyžádání Prodloužení šachty Stavební délka Číslo zboží s navařeným hrdlem 0,5 m ,0 m ,5 m Individuální provedení Provedení Číslo zboží Korpus šachty bez přípojek základní výška 990 mm (dno šachty - vrchní hrana šachty) nástavbová výška 100 mm hrdlo DN konec trubky DN hrdlo DN konec trubky DN hrdlo DN konec trubky DN hrdlo DN konec trubky DN * Využijte, prosím, formulář na straně 3/95 3/87

18 Poklop šachty a příslušenství pro RAUDRIL Rail šachtu DN 400 Litinový poklop DN 400 Třída B nebo D Popis Litinový poklop Litinový poklop Varianta třída B třída D DN 400 DN 400 Provedení s ventilací bez ventilace s ventilací bez ventilace uzavíratelný uzavíratelný uzavíratelný uzavíratelný Balení 1 ks 1 ks 1 ks 1 ks Číslo zboží Betonový prstenec Kalový koš - velký Popis Betonový prstenec Kalový koš Kalový koš Pytel z filtarčního (velký)* (velký)* rouna Varianta pro litinový poklop DN 400, třída B/D pro zachycení nečistot (velký) Provedení s jemným filtrem s jemným filtrem vč. 2 napínadel Balení 1 ks 1 ks 1 ks 1 ks Číslo zboží *na vyžádání při využití litinového poklopu s ventilací nebo vstupním roštem 3/88

19 RAUDRIL Rail kontrolní šachta PP DN 500 SN8 Provedení Připojení Číslo zboží da Ø DN Výška celkem Lapač písku mm mm mm mm mm Přímý průchod (DG) DN 160 DG DN 200 DG DN 250 DG DN 315 DG DN 400 DG da da Individuální provedení na vyžádání Prodloužení šachty Stavební délka Číslo zboží s navařeným hrdlem 0,5 m ,0 m ,5 m Individuální provedení* Provedení Číslo zboží * Využijte prosím objednací formulář ze strany 3/91 Korpus šachty bez přípojek základní výška 990 mm (dno šachty - vrchní hrana šachty) nástavbová výška 100 mm hrdlo DN konec trubky DN hrdlo DN konec trubky DN hrdlo DN konec trubky DN hrdlo DN konec trubky DN hrdlo DN konec trubky DN /89

20 Poklopy šachet pro RAUDRIL Rail šachtu DN Betonový prstenec - pro obvyklé poklopy BEGU DN dle DIN 19584, EN Materiál: beton - Barva: šedá Varianta Číslo zboží Provedení Hmotnost Balení [DN] [kg] [ks] dle DIN 19584, EN Litinový poklop DN třída D ventilace dle DIN EN zátěž silničního provozu převádí deska k rozložení zátěže přímo do podloží silnice - Materiál: litina/beton - Barva: černá/šedá Varianta Číslo zboží Provedení Hmotnost Balení [DN] [kg] [ks] dle DIN 19584, EN /90

21 Objednací formulář pro individuální provedení RAUDRIL Rail PP kontrolní šachta DN 400/DN 500 SN8 Ke standardním spodním dílům šachty nabízíme i individuální řešení, jako jsou dodatečné přípojky, přípojky v rozlišných výškách, odlišná výška pro lapače písku, přítoky a odtoky v různých dimenzích Odtok H Číslo šachty de A Průměr šachty DN 400 DN 500 Výška šachty H [mm] (dno šachty - horní hrana šachty) Přípojka Přípojka Výška připojení Úhel přítoku de de A [mm] [mm] [mm] hrdlo konec trubky (od šachtového dna) Odtok 0 Přítok 1 Přítok 2 Přítok 3 Odesílatel: Firma Prosím, zašlete dotazník faxem na číslo: na prodejní kancelář v Praze. Razítko Ulice PSČ, Město Telefon Fax Datum, Podpis zákazníka 3/91

22 ŠACHTA RAUDRIL RAIL DN 400/DN DN 400 SN16 - PRO POUŽITÍ VE VNITŘNÍ OBLASTI ZATÍŽENÍ ŽELEZNIC DOPRAVNÍ ZATÍŽENÍ UIC70 S inspekčními šachtami DN 400 SN16 nabízí REHAU individuální řešení pro použití ve vnitřní oblasti zatížení železnic UIC 71. Spodní díly se vyrábějí jako přímá průchodka s jedním přítokem/ jedním odtokem nebo v individuálním provedení. Díky standardním spodním dílům a prodloužením šachet v různých výškách je možné individuální přizpůsobení podmínkám stavby. V případě potřeby mohou být prodloužení šachet také uříznuta na míru. ca. 120 ca. 100 ca. 200 Provedení: Spodní díl DN 400 DG Spodní díl šachty průchodka přímá s přítokem - spojka/odtokem - konec trubky Přítok do max. DN 315 Odtok do max. DN Spodní díl DN 500 DG Spodní díl šachty průchodka přímá s přítokem - spojka/odtokem - konec trubky Přítok do max. DN 400 Odtok do max. DN 500 Spodní díl DN 400 nebo DN 500 individuální Základní tělesa šachty bez přítoků/odtoků Zvýšení po úsecích 10 cm Přídavné položky spojka/konec trubky Provedení podle zadání zákazníka Další přítoky a odlišná provedení na vyžádání. Oblasti použití: SN16 Stavba silnic: LKW/SLW Stavba železnic: mimo vnitřní oblast zatížení Stavba železnic: vnitřní oblast zatížení* Dodržujte, prosím, montážní návod v kapitole 3.6. * Pro použití ve vnitřní oblasti zatížení dráhy v kompetenci Deutsche Bahn AG je nutné ZIE (povolení pro jednotlivé případy). 3/92

23 RAUDRIL RAIL ŠACHTA 400/DN 500 RAUDRIL RAIL KONTROLNÍ ŠACHTA SN SORTIMENT SN16 RAUDRIL Rail kontrolní šachta DN 400/DN 500 SN16 Individuální provedení Provedení Číslo zboží Korpus šachty bez přípojek DN základní výška 990 mm (dno šachty - vrchní hrana šachty) nástavbová výška DN 400, 100 mm Korpus šachty bez přípojek DN základní výška 990 mm (dno šachty - vrchní hrana šachty) nástavbová výška DN 500, 100 mm hrdlo DN konec trubky DN hrdlo DN konec trubky DN hrdlo DN konec trubky DN hrdlo DN konec trubky DN hrdlo DN 400* konec trubky DN 400* * Přípojky DN 400 pouze pro korpus šachty DN 500 ** Prosím, využijte objednací formulář ze strany 95.

24 Poklopy a příslušenství pro RAUDRIL Rail šachtu DN 400 Litinový poklop DN 400 Třída B nebo D Popis Litinový poklop Litinový poklop Varianta Třída B Třída D DN 400 DN 400 Provedení s ventilací bez ventilace s ventilací bez ventilace uzavíratelný uzavíratelný uzavíratelný uzavíratelný Balení 1 ks 1 ks 1 ks 1 ks Číslo zboží Betonový prstenec Kalový koš - velký Popis Betonový prstenec Kalový koš Kalový koš Pytel z filtračního (velký)* (velký)* rouna Varianta pro litinový poklop DN 400, třída B/D pro zachycení nečistot (velký) Provední s jemným filtrem bez filtru včetně 2 napínadel Balení 1 ks 1 ks 1 ks 1 ks Číslo zboží * na vyžádání při využití litinového poklopu s ventilací nebo vstupním roštem Poklopy šachet pro RAUDRIL Rail šachtu DN Betonový prstenec - pro obvyklé poklopy BEGU DN dle DIN 19584, EN Materiál: beton - Barva: šedá Varianta Číslo zboží Provedení Hmotnost Balení [DN] [kg] [ks] dle DIN 19584, EN Litinový poklop DN třída D 400 s betonovým poklopem - ventilace dle DIN EN zátěž silničního provozu převádí deska k rozložení zátěže přímo do podloží silnice - Materiál: litina/beton - Barva: černá/šedá D 400 Varianta Číslo zboží Provedení Hmotnost Balení [DN] [kg] [ks] dle DIN 19584, EN /94

25 Objednací formulář pro individuální provedení RAUDRIL Rail PP kontrolní šachta DN 400/DN 500 SN16 Ke standardním spodním dílům šachty nabízíme i individuální řešení, jako jsou dodatečné přípojky, přípojky v rozlišných výškách, odlišná výška pro lapače písku, přítoky a odtoky v různých dimenzích Odtok H Číslo šachty de A Průměr šachty DN 400 DN 500 Výška šachty H [mm] (dno šachty - horní hrana šachty) Přípojka Přípojka Výška připojení Úhel přítoku de de A [mm] [mm] [mm] hrdlo konec trubky (od šachtového dna) Odtok 0 Přítok 1 Přítok 2 Přítok 3 Odesílatel: Firma Prosím, zašlete dotazník faxem na číslo: na prodejní kancelář v Praze. Razítko Ulice PSČ, Město Telefon Fax Datum, Podpis zákazníka 3/95

26 ŠACHTA RAUPLEN PE-HD DN 400, DN 500 RAUPLEN PE - HD kontrolní šachty jsou vyráběny dle požadavků z PE-HD trubek a desek. Spoje jsou vytvářeny extruzným svařovaním. Při zabudování šachty se doporučuje připravit betonový základ. Vlastnosti: - statický výpočet dle ATV DVWK-127 (viz Údaje k statickému výpočtu), vyhovuje zatížení UIC 71 - přímé napojení na trubky RAUDRIL Rail PP/PVC nebo RAUPLEN, KG trubky, případně i RAUVIA special - variabilní usazovací prostor, výška mezi dnem šachty a dnem potrubí min. 100 mm, případně dle libovolného zhotovení - přítoky a odtoky lze dodat v různých dimenzích i úhlech napojení - celková výška šachty, výška ústení přítoku a odtoku je variabilní - dle individuálních požadavků investora 180 Celková výška šachty 100 Usadzovací prostor DN/OD A (mm) Výška napojení dna DN 400 DN 500 ø Odtok A de H Průměr šachty DN (400/500) DN Celková výška šachty (od dna po upravený terén) H: [mm] Výška připojení A Typ trubky Od DN Úhel [mm] Odtok 0 Přítok 1 Přítok 2 Přítok 3 Přítok 4 3/96

27 DN 600, DN 800 RAUPLEN PE - HD kontrolní šachty jsou vyráběny dle požadavků z PE-HD trubek a desek. Spoje jsou vytvářeny extruzným svařovaním. Při zabudování šachty se doporučuje připravit betonový základ. Vlastnosti: - statický výpočet dle ATV DVWK-127 (viz Údaje k statickému výpočtu), vyhovuje zatížení UIC 71 - přímé napojení na trubky RAUDRIL Rail PP/PVC nebo RAUPLEN, KG trubky, případně i RAUVIA special - variabilní usazovací prostor, výška mezi dnem šachty a dnem potrubí min. 100 mm, případně dle libovolného zhotovení - přítoky a odtoky lze dodat v různých dimenzích i úhlech napojení - celková výška šachty, výška ústení přítoku a odtoku je variabilní - dle individuálních požadavků investora Celková výška šachty Odtok/Přítok DN 600 DN 800 ø Odtok A de H Průměr šachty DN (600/800) DN Celková výška šachty (od dna po upravený terén) H: [mm] Výška připojení A Typ trubky Od DN Úhel [mm] Odtok 0 Přítok 1 Přítok 2 Přítok 3 Přítok 4 3/97

28
