Návod k obsluze. Samostatné ovládací za ízení UC 42. Samostatné ovládací za ízení pro montážní lištu UC 45. D ležité informace pro elektrické zapojení

Transkript

1 Návod k obsluze Samostatné ovládací zaízení UC 42 Samostatné ovládací zaízení pro montážní lištu UC 45 Dležité informace pro elektrické zapojení Tento návod uschovejte!

2 Obsah Záruka... 3 Bezpenostní pokyny... 3 Použití... 4 Montáž zaízení UC Montáž zaízení UC Funkce... 4 Plán zapojení UC 42/ UC Píklad zapojení zaízení UC Píklad zapojení zaízení UC Technické údaje

3 Záruka Návod k obsluze Firma BECKER-Antriebe GmbH není vázána zákonnou a smluvní garancí za vcné vady a odpovdností za vady výrobku, v tom pípad, jsou-li bez jejího výslovného svolení provádny nebo umožnny montážní zmny a/nebo neodborné instalaní práce, které jsou v rozporu s danými montážními smrnicemi. Následný zpracovatel musí dbát na to, aby byly dodrženy všechny platné zákonné pedpisy a vyhlášky z oblasti výroby a zákaznického servisu, obzvláš pak pedpisy EMC. Tento výrobek podléhá dalšímu technickému vývoji a zmnám, a proto se informujte v aktuálních prodejních materiálech o pesných specifikacích produktu. Bezpenostní pokyny Pozor!!! Dodržujte tyto zásady! Zaízení používejte pouze v suchých prostorách! Používejte pouze nové originální díly firmy Becker! Osoby se musí zdržovat mimo jízdní dosah zaízení. Zaízení se musí nacházet mimo dosah dtí. Pracujte v souladu s místními pedpisy. 3

4 Návod k obsluze Správné používání Zaízení Centronic UnitControl UC 42 a Centronic UnitControl UC 45 pedstavují všestrann použitelná reléová ízení. Slouží k ovládání trubkového pohonu s mechanickým nebo elektronickým koncovým vypínaem (bez rádiového pijímae), jakož i pro regulaci dalšího sekvenního ízení. Díky možnosti vypnout potenciál výstup mže být zaízení UC 42 použito také pro ízení v oblasti nízkého naptí. Montáž zaízení UC 42 Montáž se bžn provádí v krabici rozdlovae vedle pohonu. Namontovat je mžete také do hluboké krabice spínae rozdlovae (s minimáln 60 mm hloubkou po celé ploše) za spínaem pro pohyb nahoru/dol. Zaízení zapojte podle schématu zapojení. Montáž zaízení UC 45 Zaízení UC 45 se montuje dovnit kabelového kanálu s integrovaným systémem montážních lišt a nebo uvnit rozdlovací skín. Zaízení zapojte podle schématu zapojení. Funkce Jednotlivý píkaz provedete stlaením tlaítka (trvání píkazu < 1 sek.) anebo jako samodržný píkaz (trvání píkazu > 1 sek.). Ve spojení se žaluziemi jsou píkazy prostednictvím uknutí na tlaítko provádny jako vratné. Jednotlivý píkaz je proveden bžným sériovým tlaítkem. Jednotlivý píkaz vyvolá innost v délce maximáln 3 minuty. Centrální píkaz je proveden v samoinném režimu. Ovládání probíhá pes pedazená ízení, jako jsou asové spínae, automaty reagující na slunce, vítr atd. Nadazením další jednotky UC42/UC45 mže být centrální píkaz proveden v samodržném režimu. Také vytváení rzných skupinových píkaz je libovoln možné, pomocí nadazení dalších jednotek UC42/UC45. Píchozí píkazy jsou vykonávány v následujícím poadí: 1. centrální píkaz NAHORU 2. centrální píkaz DOL 3. jednotlivý píkaz NAHORU 4. jednotlivý píkaz DOL 4

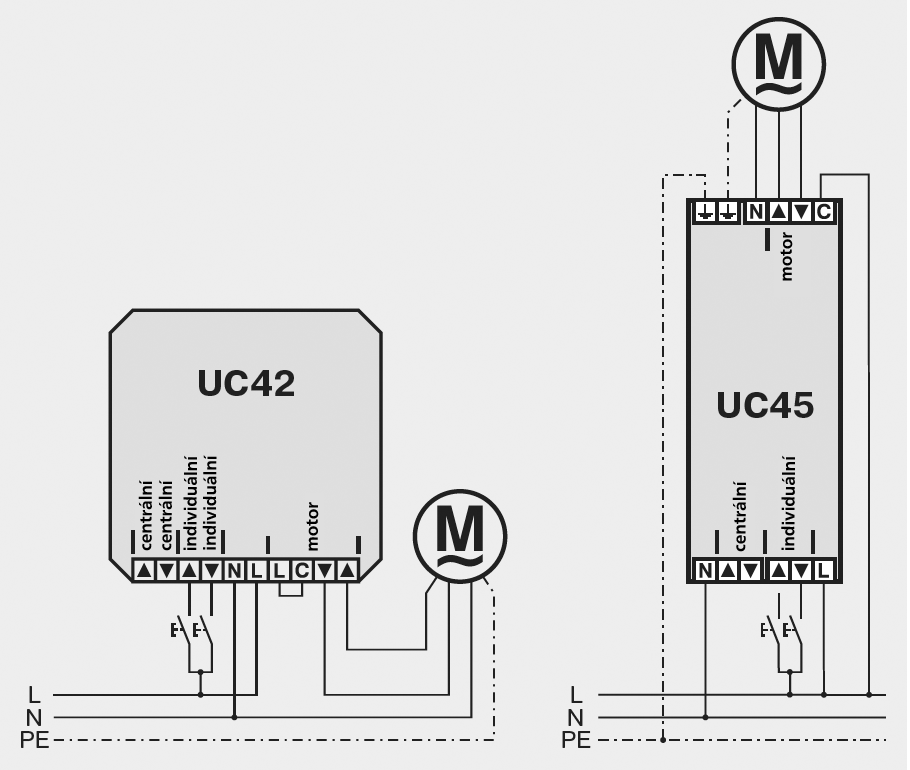

5 Upozornní Návod k obsluze Nikdy nezapojujte pohon paraleln ke vstupm zaízení UC42/UC45! Instalaci spouštní mže provádt pouze odborn vyškolený personál. Pi nedodržení pokyn neruí výrobce ani dodavatel za vzniklé škody na zdraví osob nebo na majetku, jakož ani za následné škody. Plán zapojení zaízení UC42/UC45 5

6 Píklad zapojení zaízení UC 42 6

7 Píklad zapojení zaízení UC 45 7

8 Návod k obsluze Technické údaje Centronic UnitControl UC42 Centronic UnitControl UC45 íslo výrobku: Napájecí naptí: Napájecí proud: 230 V / 50 Hz 20 ma Rozsah použitelnosti:-40 C +70 C Rozmry plášt (Š x V x H): Druh ochrany: 49 x 47 x 22 mm IP30 Píkon: 4,6 VA 1,1 VA Spínací výkon: 5A / 230V AC; 5A / 30VDC Technické zmny vyhrazeny. Obecné prohlášení o shod Firma Becker-Antriebe GmbH tímto prohlašuje, že pístroje Centronic EasyControl UC42 a UC45 se shodují se základními požadavky a ostatními relevantními pedpisy smrnice 1999/5/ES. Pístroj je uren pro použití v tchto zemích: DE, BE, FR, NL, AT, LU, IT, GB, ES, CH, CZ, DK, FI, HU, NO, PT, SE, IE, GR 8
